YAMAHA YFZ450R 2012 Manuale de Empleo (in Spanish)

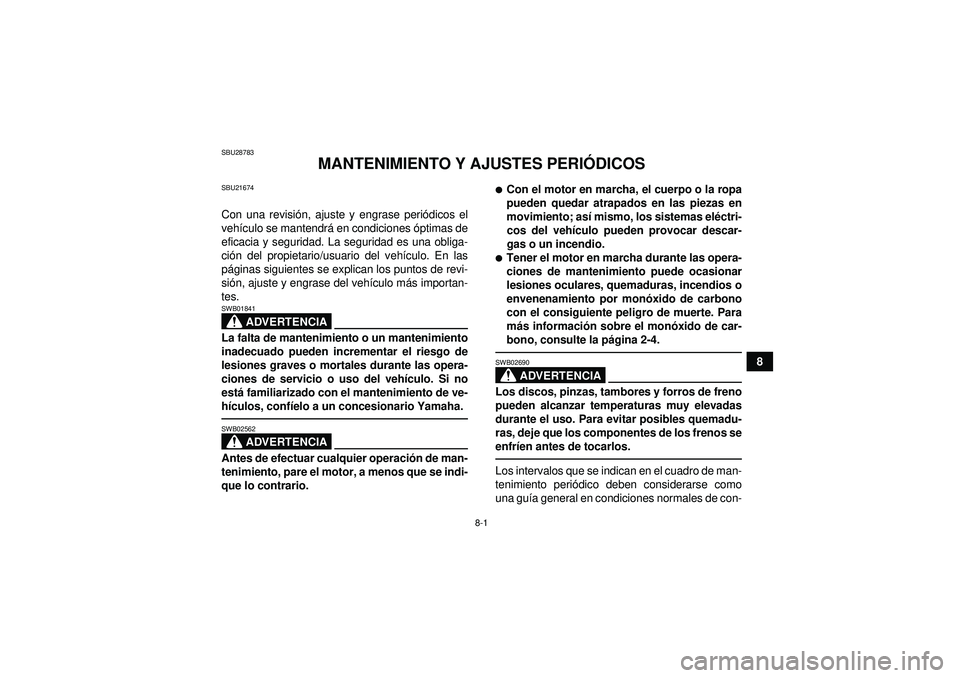

8-1
8
SBU28783
MANTENIMIENTO Y AJUSTES PERIÓDICOS
SBU21674Con una revisi ón, ajuste y engrase peri ódicos el
veh ículo se mantendr á en condiciones óptimas de
eficacia y seguridad. La seguridad es una obliga-
ci ón del propietario/usuario del veh ículo. En las
p á ginas siguientes se explican los puntos de revi-
si ón, ajuste y engrase del veh ículo m ás importan-
tes.
ADVERTENCIA
SWB01841La falta de mantenimiento o un mantenimiento
inadecuado pueden incrementar el riesgo de
lesiones graves o mortales durante las opera-
ciones de servicio o uso del veh ículo. Si no
est á familiarizado con el mantenimiento de ve-
h ículos, conf íelo a un concesionario Yamaha.
ADVERTENCIA
SWB02562Antes de efectuar cualquier operaci ón de man-
tenimiento, pare el motor, a menos que se indi-
que lo contrario.

Con el motor en marcha, el cuerpo o la ropa
pueden quedar atrapados en las piezas en
movimiento; as í mismo, los sistemas elé ctri-
cos del veh ículo pueden provocar descar-
gas o un incendio.
Tener el motor en marcha durante las opera-
ciones de mantenimiento puede ocasionar
lesiones oculares, quemaduras, incendios o
envenenamiento por mon óxido de carbono
con el consiguiente peligro de muerte. Para
m ás informaci ón sobre el monó xido de car-
bono, consulte la p ágina 2-4.
ADVERTENCIA
SWB02690Los discos, pinzas, tambores y forros de freno
pueden alcanzar temperaturas muy elevadas
durante el uso. Para evitar posibles quemadu-
ras, deje que los componentes de los frenos se
enfr íen antes de tocarlos.Los intervalos que se indican en el cuadro de man-
tenimiento peri ódico deben considerarse como
una guí a general en condiciones normales de con-
U18P66S0.book Page 1 Monday, May 16, 2011 5:06 PM

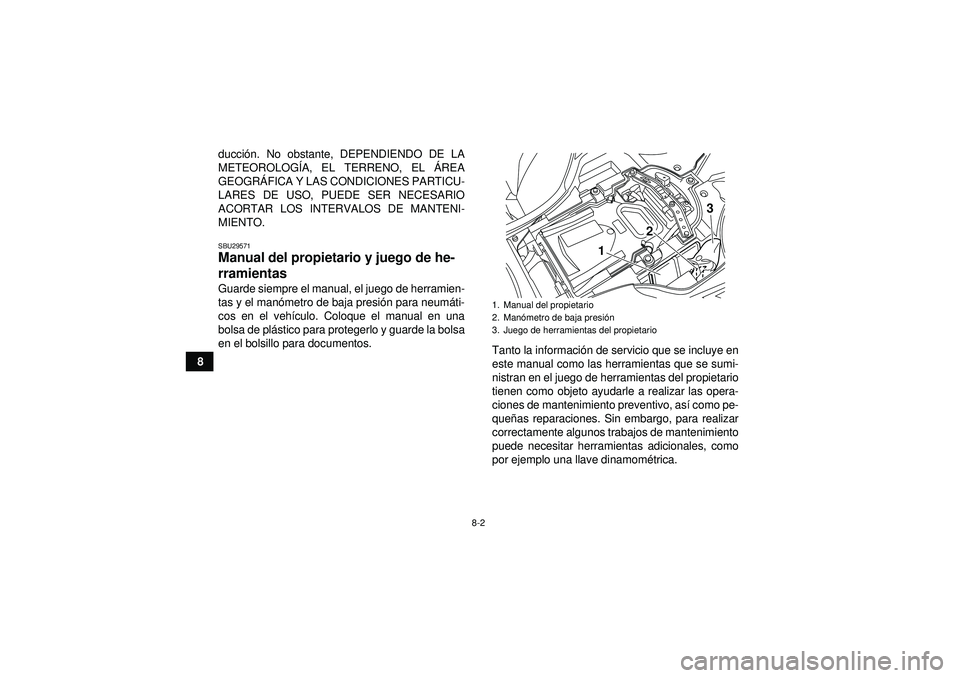

8-2
8ducci
ón. No obstante, DEPENDIENDO DE LA
METEOROLOG ÍA, EL TERRENO, EL ÁREA
GEOGR ÁFICA Y LAS CONDICIONES PARTICU-
LARES DE USO, PUEDE SER NECESARIO
ACORTAR LOS INTERVALOS DE MANTENI-
MIENTO.
SBU29571Manual del propietario y juego de he-
rramientas Guarde siempre el manual, el juego de herramien-
tas y el man ómetro de baja presi ón para neum áti-
cos en el veh ículo. Coloque el manual en una
bolsa de pl ástico para protegerlo y guarde la bolsa
en el bolsillo para documentos. Tanto la información de servicio que se incluye en
este manual como las herramientas que se sumi-
nistran en el juego de herramientas del propietario
tienen como objeto ayudarle a realizar las opera-
ciones de mantenimiento preventivo, as í como pe-
que ñas reparaciones. Sin embargo, para realizar
correctamente algunos trabajos de mantenimiento
puede necesitar herramientas adicionales, como
por ejemplo una llave dinamom étrica.
1. Manual del propietario
2. Manó metro de baja presió n
3. Juego de herramientas del propietario
1
2
3
U18P66S0.book Page 2 Monday, May 16, 2011 5:06 PM

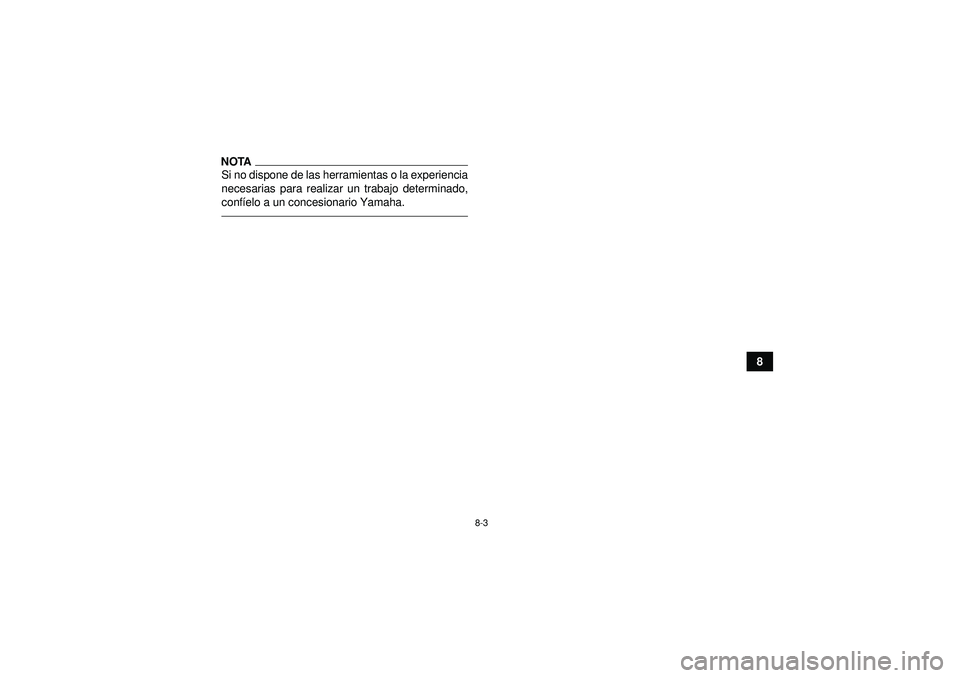

8-3
8
NOTASi no dispone de las herramientas o la experiencia
necesarias para realizar un trabajo determinado,
confíelo a un concesionario Yamaha.U18P66S0.book Page 3 Monday, May 16, 2011 5:06 PM

8-4
8
SBU21743Cuadro de mantenimiento periódico del sistema de control de emisiones NOTA
Para los ATV que no estén provistos de cuentakilómetros o de contador de horas, siga los intervalos del
mantenimiento mensual.
Para los ATV que est én provistos de cuentakil ómetros o de contador de horas, siga los intervalos del
mantenimiento de km (mi) o de horas. No obstante, recuerde que si no utiliza el ATV durante un per íodo
prolongado de tiempo, deber á seguir los intervalos del mantenimiento mensual.
Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requie-
ren herramientas y datos especiales, as í como cualificaci ón t écnica.N. º ELEMENTO COMPROBACI
ÓN U OPERA-
CI ÓN DE MANTENIMIENTO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320
1 *Línea de gasolina
Compruebe si hay grietas o da ños en los tubos de
la gasolina y sustit úyalos si es necesario. √√√
 Cambiar. Cada 5 añ os
2 *Buj ía
Compruebe el funcionamiento, l ímpiela, aj ústela o
sustit úyala si es necesario. √√√√√
3 *Válvulas
Compruebe la holgura de las v álvulas y aj ústelas
si es necesario. √ √√√
4 *Sistema del respira-
dero del c
árter
Compruebe el tubo del respiradero para ver si hay
grietas u otros da ños y sustituya las piezas si es
necesario. √√√
U18P66S0.book Page 4 Monday, May 16, 2011 5:06 PM

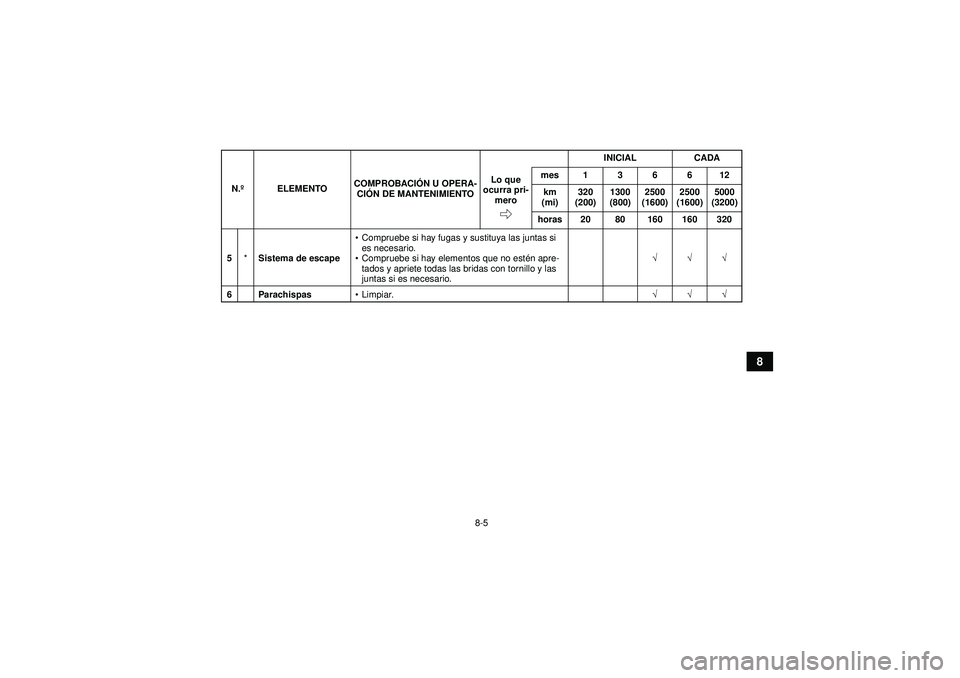

8-5
8
5*Sistema de escape
Compruebe si hay fugas y sustituya las juntas si
es necesario.
 Compruebe si hay elementos que no est én apre-
tados y apriete todas las bridas con tornillo y las
juntas si es necesario. √√√
6 Parachispas Limpiar. √√√
N.
º ELEMENTO COMPROBACI
ÓN U OPERA-
CI ÓN DE MANTENIMIENTO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320
U18P66S0.book Page 5 Monday, May 16, 2011 5:06 PM

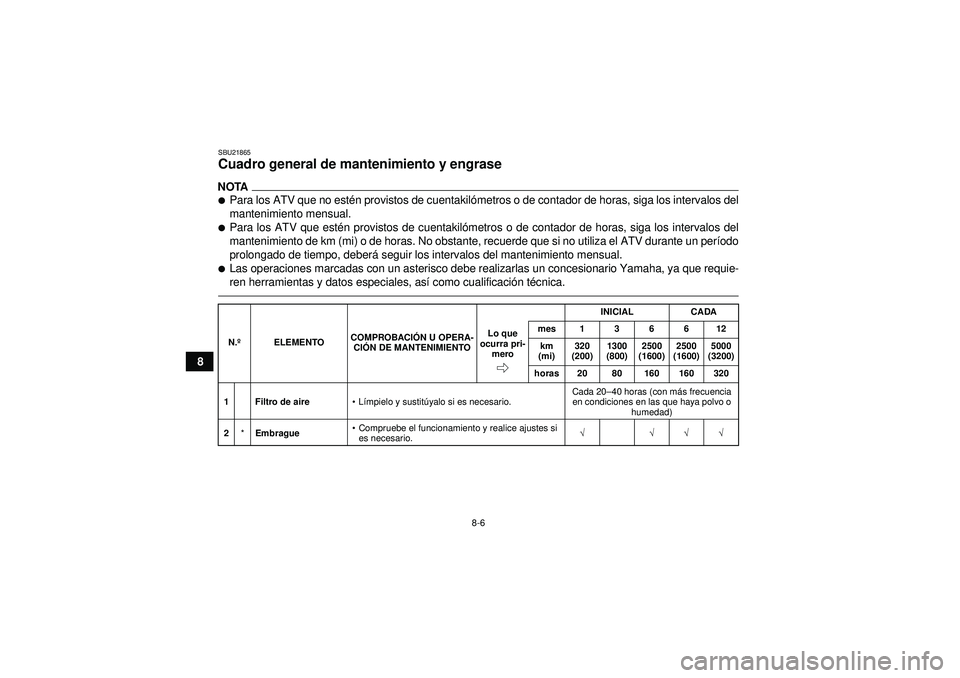

8-6
8
SBU21865Cuadro general de mantenimiento y engrase NOTA
Para los ATV que no estén provistos de cuentakilómetros o de contador de horas, siga los intervalos del
mantenimiento mensual.
Para los ATV que est én provistos de cuentakil ómetros o de contador de horas, siga los intervalos del
mantenimiento de km (mi) o de horas. No obstante, recuerde que si no utiliza el ATV durante un per íodo
prolongado de tiempo, deber á seguir los intervalos del mantenimiento mensual.
Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requie-
ren herramientas y datos especiales, as í como cualificaci ón t écnica.N. º ELEMENTO COMPROBACI
ÓN U OPERA-
CI ÓN DE MANTENIMIENTO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320
1Filtro de aire Límpielo y sustit úyalo si es necesario. Cada 20–
40 horas (con m ás frecuencia
en condiciones en las que haya polvo o humedad)
2 *Embrague
Compruebe el funcionamiento y realice ajustes si
es necesario. √ √√√
U18P66S0.book Page 6 Monday, May 16, 2011 5:06 PM

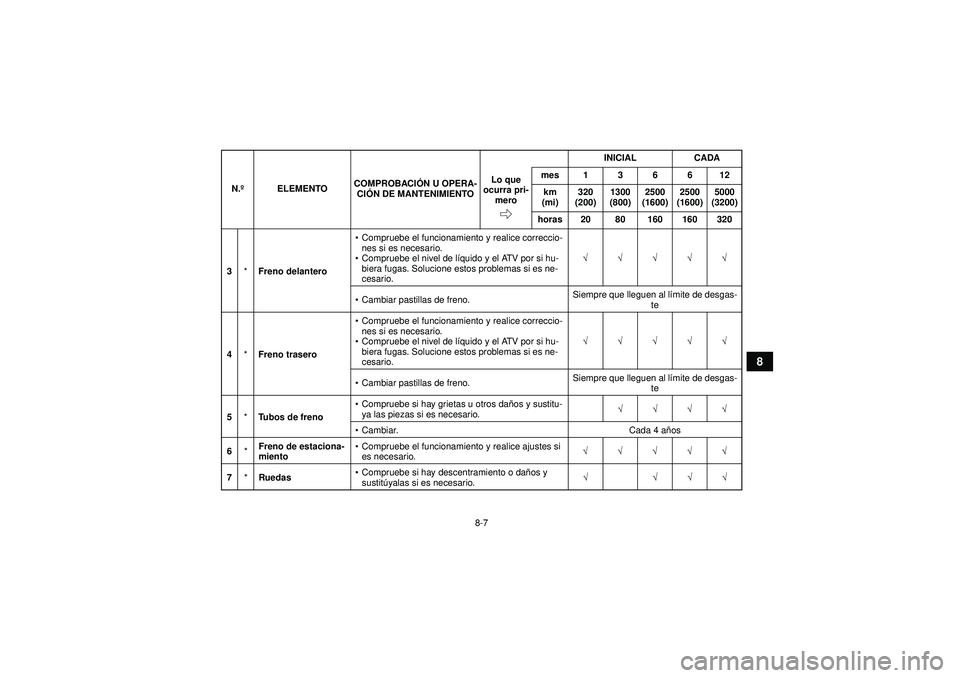

8-7
8
3*Freno delantero
Compruebe el funcionamiento y realice correccio-
nes si es necesario.
 Compruebe el nivel de lí quido y el ATV por si hu-
biera fugas. Solucione estos problemas si es ne-
cesario. √√√√√
 Cambiar pastillas de freno. Siempre que lleguen al l
ímite de desgas-
te
4 *Freno trasero
Compruebe el funcionamiento y realice correccio-
nes si es necesario.
 Compruebe el nivel de lí quido y el ATV por si hu-
biera fugas. Solucione estos problemas si es ne-
cesario. √√√√√
 Cambiar pastillas de freno. Siempre que lleguen al l
ímite de desgas-
te
5 *Tubos de freno
Compruebe si hay grietas u otros da ños y sustitu-
ya las piezas si es necesario. √√√√
 Cambiar. Cada 4 añ os
6 *Freno de estaciona-
miento
Compruebe el funcionamiento y realice ajustes si
es necesario. √√√√√
7 *Ruedas
Compruebe si hay descentramiento o da ños y
sustit úyalas si es necesario. √ √√√
N.
º ELEMENTO COMPROBACI
ÓN U OPERA-
CI ÓN DE MANTENIMIENTO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320
U18P66S0.book Page 7 Monday, May 16, 2011 5:06 PM

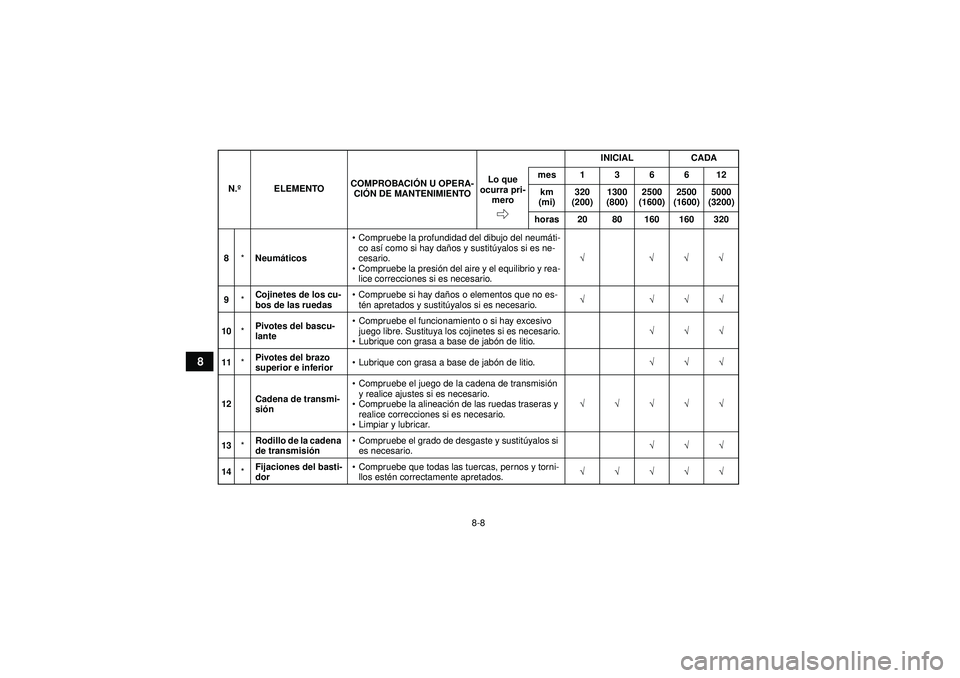

8-8
8
8*Neum áticos
Compruebe la profundidad del dibujo del neum áti-
co as í como si hay da ños y sustit úyalos si es ne-
cesario.
 Compruebe la presió n del aire y el equilibrio y rea-
lice correcciones si es necesario. √ √√√
9 *Cojinetes de los cu-
bos de las ruedas
Compruebe si hay da ños o elementos que no es-
t é n apretados y sustit úyalos si es necesario. √ √√√
10 *Pivotes del bascu-
lante
Compruebe el funcionamiento o si hay excesivo
juego libre. Sustituya los cojinetes si es necesario.
 Lubrique con grasa a base de jab ón de litio. √√√
11 *Pivotes del brazo
superior e inferior
Lubrique con grasa a base de jab ón de litio. √√√
12 Cadena de transmi-
si
ón
Compruebe el juego de la cadena de transmisi ón
y realice ajustes si es necesario.
 Compruebe la alineació n de las ruedas traseras y
realice correcciones si es necesario.
 Limpiar y lubricar. √√√√√
13 *Rodillo de la cadena
de transmisi
ón
Compruebe el grado de desgaste y sustit úyalos si
es necesario. √√√
14 *Fijaciones del basti-
dor
Compruebe que todas las tuercas, pernos y torni-
llos est én correctamente apretados. √√√√√
N.
º ELEMENTO COMPROBACI
ÓN U OPERA-
CI ÓN DE MANTENIMIENTO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320U18P66S0.book Page 8 Monday, May 16, 2011 5:06 PM

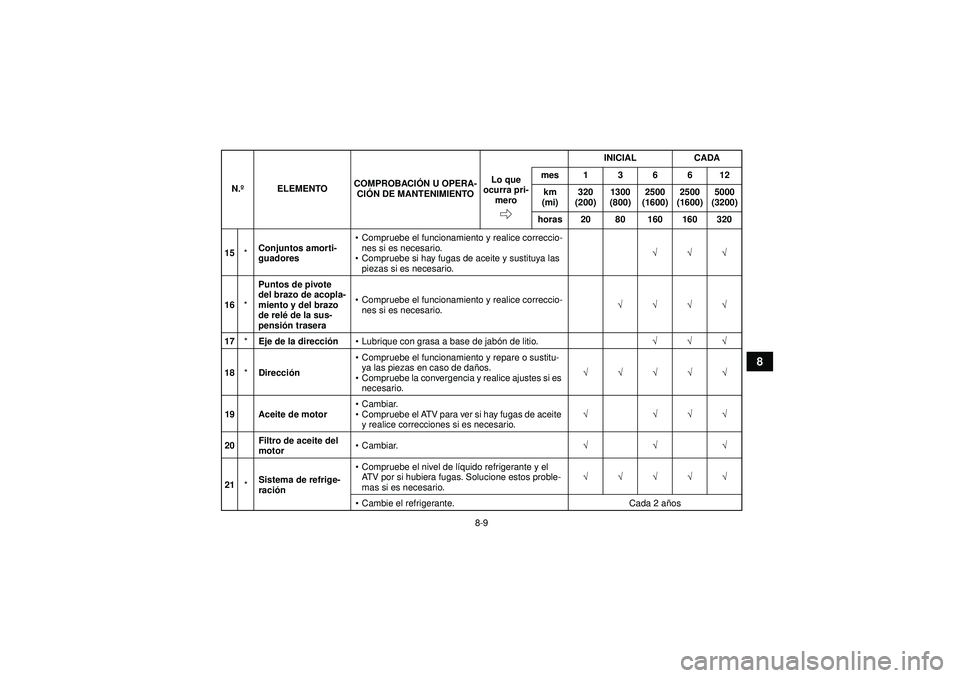

8-9
8
15*Conjuntos amorti-
guadores
Compruebe el funcionamiento y realice correccio-
nes si es necesario.
 Compruebe si hay fugas de aceite y sustituya las
piezas si es necesario. √√√
16 *Puntos de pivote
del brazo de acopla-
miento y del brazo
de relé
de la sus-
pensi ón trasera
Compruebe el funcionamiento y realice correccio-
nes si es necesario. √√√√
17 *Eje de la direcci ón Lubrique con grasa a base de jab ón de litio. √√√
18 *Direcci ón
Compruebe el funcionamiento y repare o sustitu-
ya las piezas en caso de da ños.
 Compruebe la convergencia y realice ajustes si es
necesario. √√√√√
19 Aceite de motor
Cambiar.
 Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario. √ √√√
20 Filtro de aceite del
motor
Cambiar. √√√
21 *Sistema de refrige-
raci
ón
Compruebe el nivel de lí quido refrigerante y el
ATV por si hubiera fugas. Solucione estos proble-
mas si es necesario. √√√√√
 Cambie el refrigerante. Cada 2 a ños
N.
º ELEMENTO COMPROBACI
ÓN U OPERA-
CI ÓN DE MANTENIMIENTO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320U18P66S0.book Page 9 Monday, May 16, 2011 5:06 PM

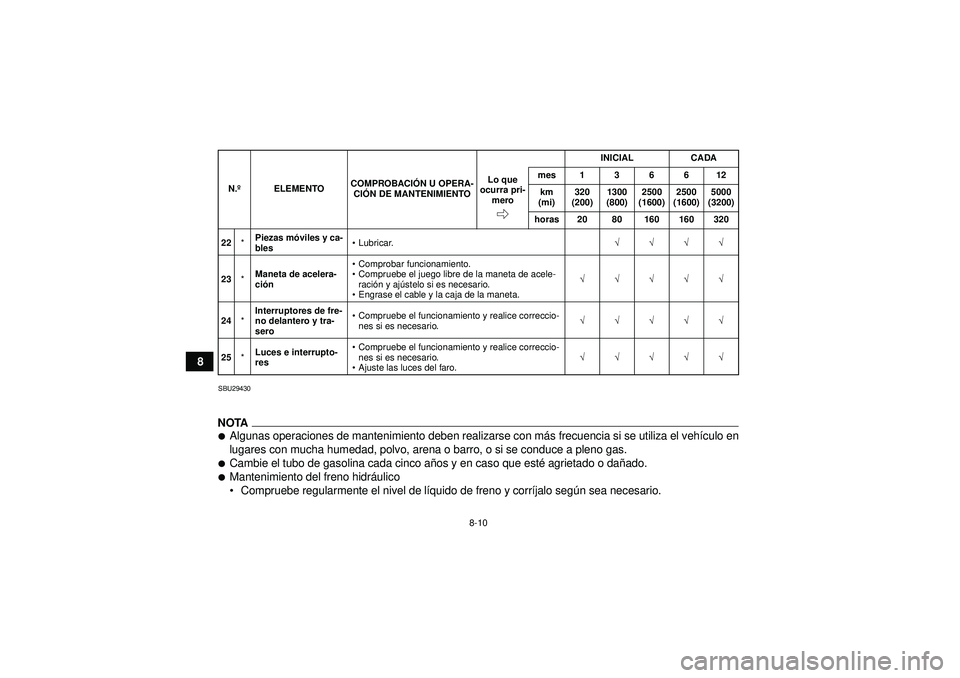

8-10
8
SBU29430NOTA
Algunas operaciones de mantenimiento deben realizarse con más frecuencia si se utiliza el veh ículo en
lugares con mucha humedad, polvo, arena o barro, o si se conduce a pleno gas.
Cambie el tubo de gasolina cada cinco añ os y en caso que esté agrietado o da ñado.
Mantenimiento del freno hidr áulico
 Compruebe regularmente el nivel de l íquido de freno y corr íjalo seg ún sea necesario.22 *Piezas m
óviles y ca-
bles
Lubricar. √√√√
23 *Maneta de acelera-
ci
ón
Comprobar funcionamiento.
 Compruebe el juego libre de la maneta de acele-
raci ón y aj ústelo si es necesario.
 Engrase el cable y la caja de la maneta. √√√√√
24 *Interruptores de fre-
no delantero y tra-
sero
Compruebe el funcionamiento y realice correccio-
nes si es necesario. √√√√√
25 *Luces e interrupto-
res
Compruebe el funcionamiento y realice correccio-
nes si es necesario.
 Ajuste las luces del faro. √√√√√
N.
º ELEMENTO COMPROBACI
ÓN U OPERA-
CI ÓN DE MANTENIMIENTO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320U18P66S0.book Page 10 Monday, May 16, 2011 5:06 PM
