YAMAHA YFZ450R 2012 Manuale de Empleo (in Spanish)

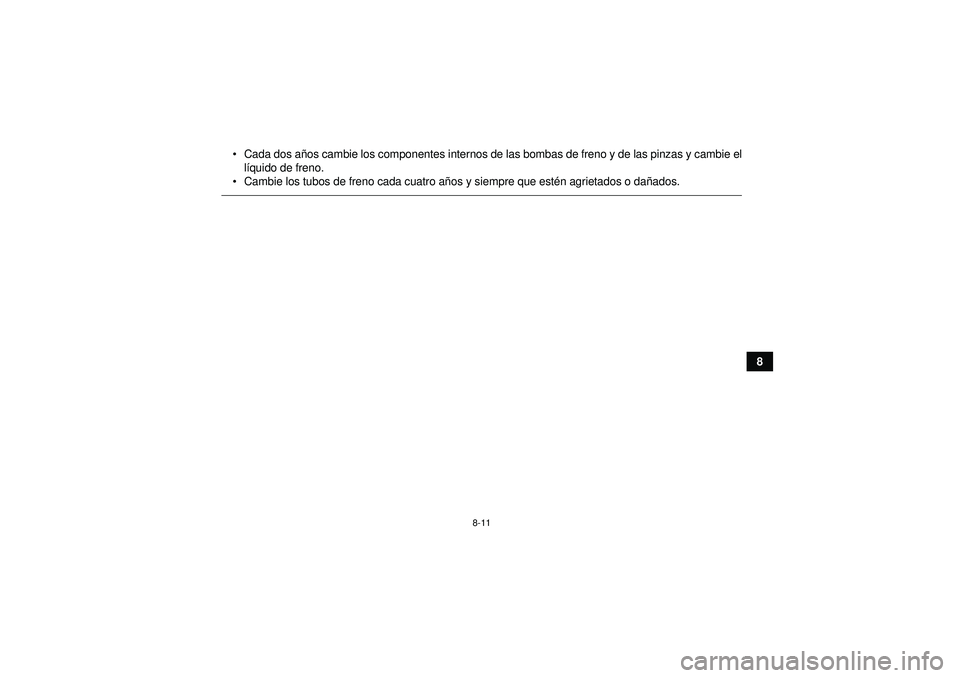

8-11
8

Cada dos a ños cambie los componentes internos de las bombas de freno y de las pinzas y cambie el
l í quido de freno.
 Cambie los tubos de freno cada cuatro a ños y siempre que est én agrietados o da ñados.
U18P66S0.book Page 11 Monday, May 16, 2011 5:06 PM

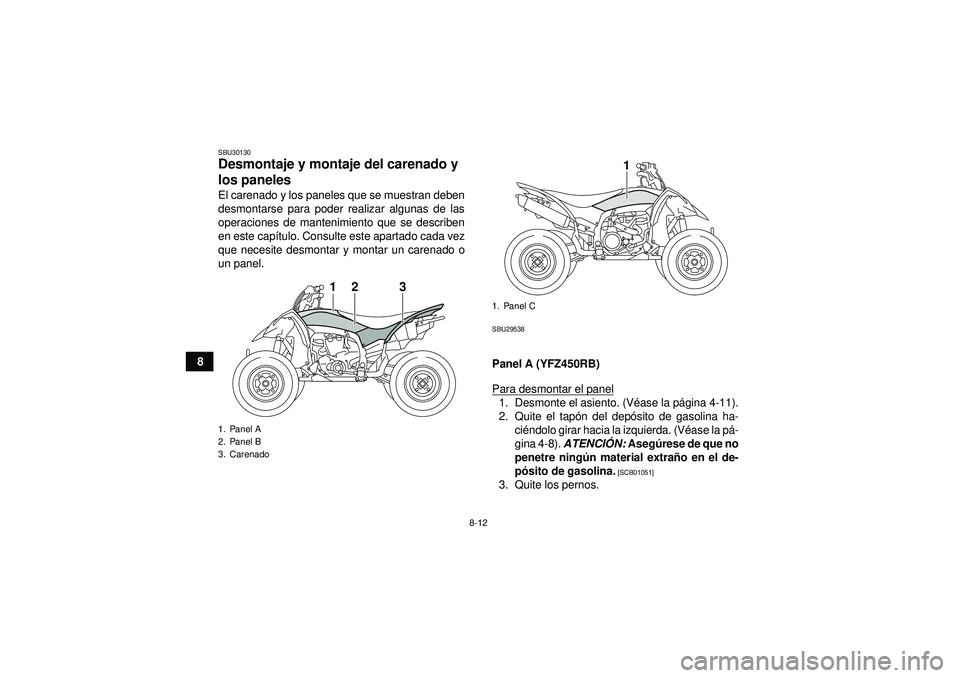

8-12
8
SBU30130Desmontaje y montaje del carenado y
los paneles El carenado y los paneles que se muestran deben
desmontarse para poder realizar algunas de las
operaciones de mantenimiento que se describen
en este capítulo. Consulte este apartado cada vez
que necesite desmontar y montar un carenado o
un panel.
SBU29538Panel A (YFZ450RB)
Para desmontar el panel1. Desmonte el asiento. (V éase la p ágina 4-11).
2. Quite el tapó n del depósito de gasolina ha-
ci éndolo girar hacia la izquierda. (V éase la p á-
gina 4-8). ATENCIÓN: Aseg úrese de que no
penetre ning ún material extra ño en el de-
p ó sito de gasolina.
[SCB01051]
3. Quite los pernos.
1. Panel A
2. Panel B
3. Carenado
1
2
3
1. Panel C
1
U18P66S0.book Page 12 Monday, May 16, 2011 5:06 PM

8-13
8
4. Extraiga las fijaciones r
ápidas, desplace el
panel hacia atr ás y lev ántelo. 5. Coloque el tapó
n del depósito de gasolina ha-
ci éndolo girar hacia la derecha.
Para montar el panel
1. Quite el tap ón del depó sito de gasolina ha-
ci éndolo girar hacia la izquierda.
2. Sit úe el panel en su posici ón original y colo-
que las fijaciones r ápidas. ATENCI ÓN:
Cuando instale el panel, asegú rese de no
pellizcar los cables ni los conductores.
[SCB00381]
3. Coloque los pernos.
1. Perno
1. Fijació n rápida
1
1
1
1. Saliente
2. Ranura
11
2
U18P66S0.book Page 13 Monday, May 16, 2011 5:06 PM

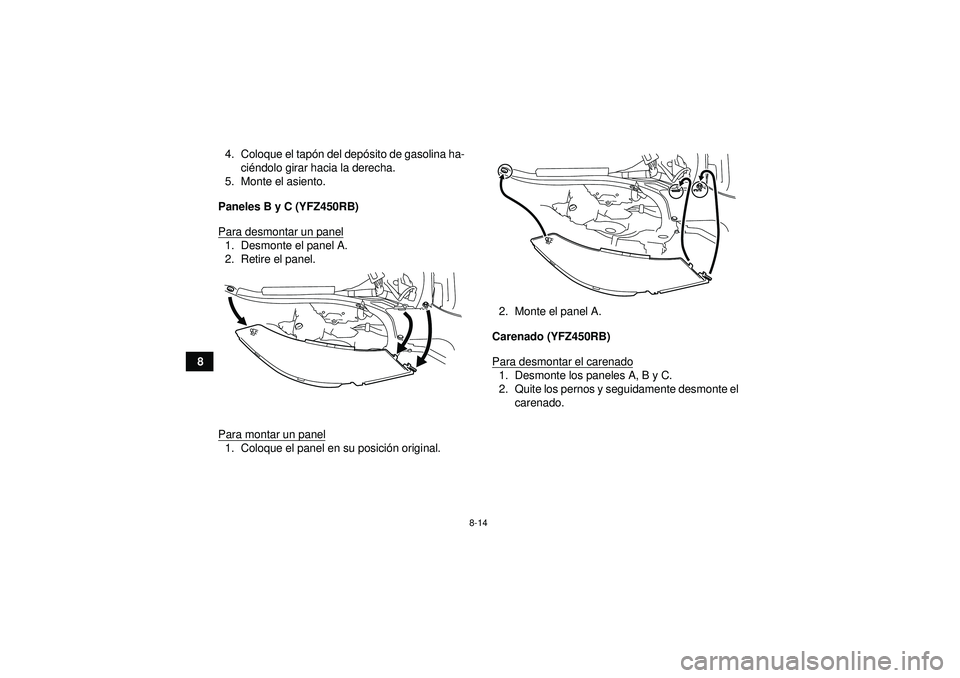

8-14
84. Coloque el tapó
n del depósito de gasolina ha-
ci éndolo girar hacia la derecha.
5. Monte el asiento.
Paneles B y C (YFZ450RB)
Para desmontar un panel
1. Desmonte el panel A.
2. Retire el panel.
Para montar un panel1. Coloque el panel en su posici ón original. 2. Monte el panel A.
Carenado (YFZ450RB)
Para desmontar el carenado
1. Desmonte los paneles A, B y C.
2. Quite los pernos y seguidamente desmonte el carenado.
U18P66S0.book Page 14 Monday, May 16, 2011 5:06 PM

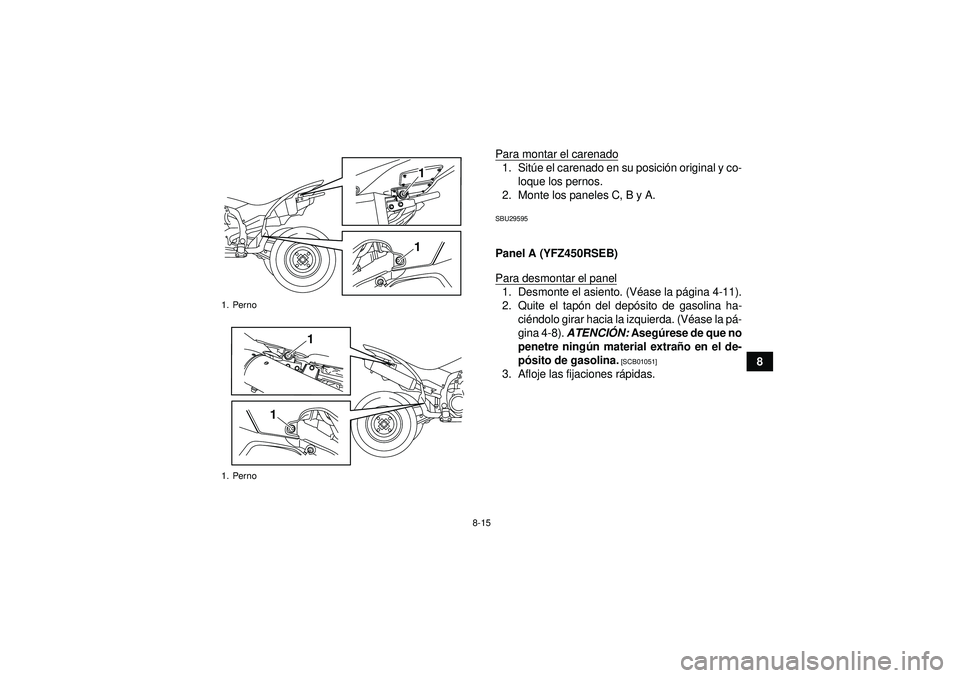

8-15
8
Para montar el carenado
1. Sit
úe el carenado en su posici ón original y co-
loque los pernos.
2. Monte los paneles C, B y A.SBU29595Panel A (YFZ450RSEB)
Para desmontar el panel1. Desmonte el asiento. (V éase la p ágina 4-11).
2. Quite el tap ón del depó sito de gasolina ha-
ci éndolo girar hacia la izquierda. (V éase la p á-
gina 4-8). ATENCIÓN: Aseg úrese de que no
penetre ningú n material extra ño en el de-
p ósito de gasolina.
[SCB01051]
3. Afloje las fijaciones r ápidas.
1. Perno
1. Perno
11
1
1
U18P66S0.book Page 15 Monday, May 16, 2011 5:06 PM

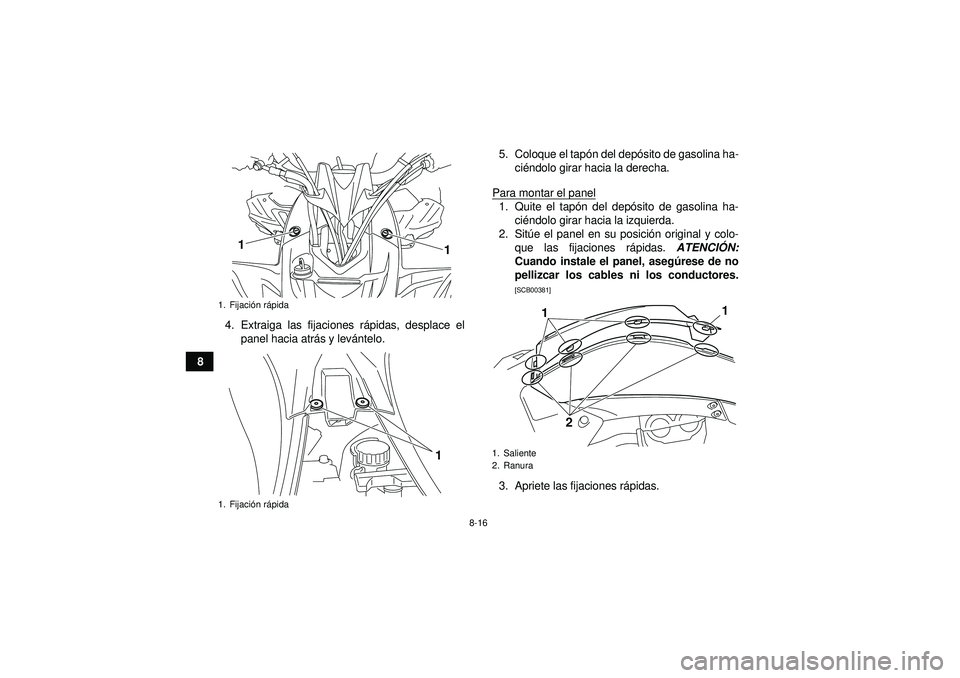

8-16
84. Extraiga las fijaciones r
ápidas, desplace el
panel hacia atr ás y lev ántelo. 5. Coloque el tapó
n del depósito de gasolina ha-
ci éndolo girar hacia la derecha.
Para montar el panel
1. Quite el tapó n del depósito de gasolina ha-
ci éndolo girar hacia la izquierda.
2. Sit úe el panel en su posici ón original y colo-
que las fijaciones r ápidas. ATENCI ÓN:
Cuando instale el panel, aseg úrese de no
pellizcar los cables ni los conductores.
[SCB00381]
3. Apriete las fijaciones r ápidas.
1. Fijació n rápida
1. Fijaci ón r ápida
1
1
1
1. Saliente
2. Ranura
11
2
U18P66S0.book Page 16 Monday, May 16, 2011 5:06 PM

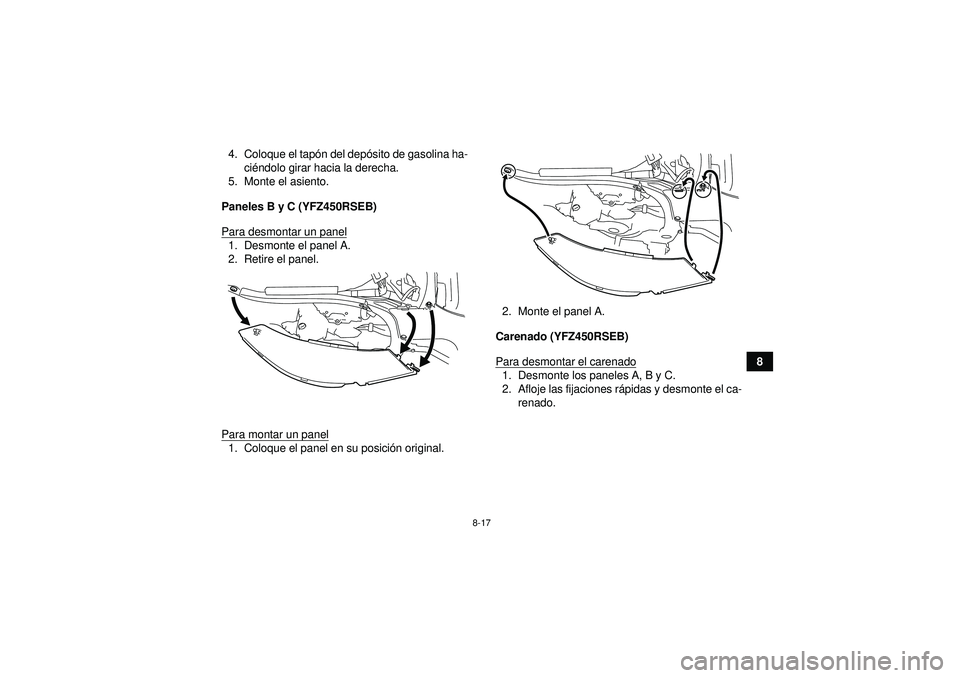

8-17
8
4. Coloque el tapó
n del depósito de gasolina ha-
ci éndolo girar hacia la derecha.
5. Monte el asiento.
Paneles B y C (YFZ450RSEB)
Para desmontar un panel
1. Desmonte el panel A.
2. Retire el panel.
Para montar un panel1. Coloque el panel en su posici ón original. 2. Monte el panel A.
Carenado (YFZ450RSEB)
Para desmontar el carenado
1. Desmonte los paneles A, B y C.
2. Afloje las fijaciones r ápidas y desmonte el ca-
renado.
U18P66S0.book Page 17 Monday, May 16, 2011 5:06 PM

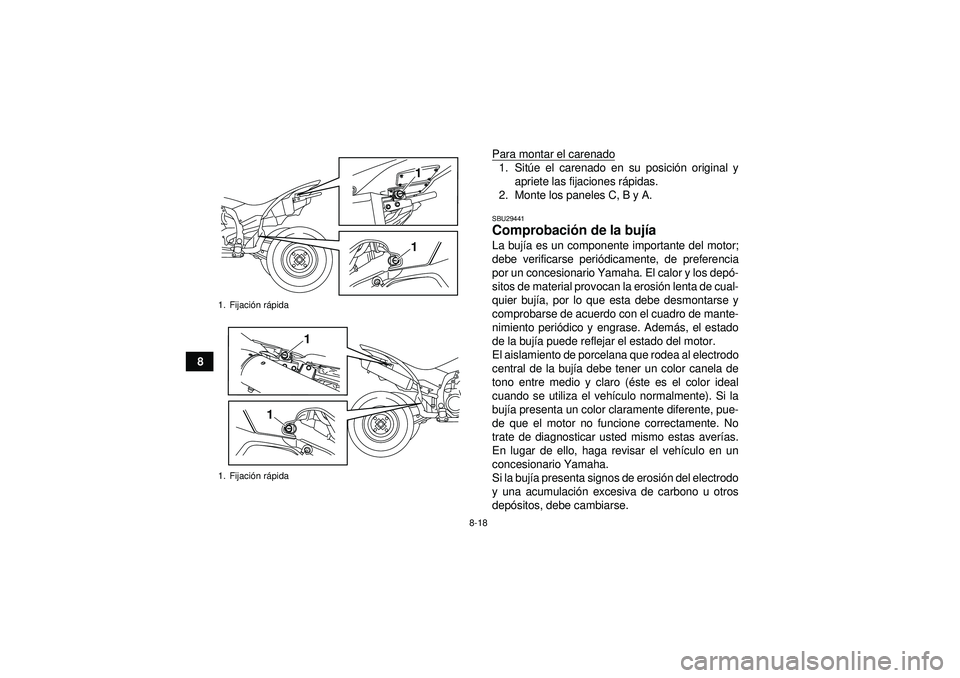

8-18
8Para montar el carenado
1. Sit
úe el carenado en su posici ón original y
apriete las fijaciones r ápidas.
2. Monte los paneles C, B y A.SBU29441Comprobaci ón de la buj ía La buj ía es un componente importante del motor;
debe verificarse peri ódicamente, de preferencia
por un concesionario Yamaha. El calor y los dep ó-
sitos de material provocan la erosi ón lenta de cual-
quier buj ía, por lo que esta debe desmontarse y
comprobarse de acuerdo con el cuadro de mante-
nimiento peri ódico y engrase. Adem ás, el estado
de la buj ía puede reflejar el estado del motor.
El aislamiento de porcelana que rodea al electrodo
central de la buj ía debe tener un color canela de
tono entre medio y claro ( éste es el color ideal
cuando se utiliza el veh ículo normalmente). Si la
buj ía presenta un color claramente diferente, pue-
de que el motor no funcione correctamente. No
trate de diagnosticar usted mismo estas aver ías.
En lugar de ello, haga revisar el vehí culo en un
concesionario Yamaha.
Si la buj ía presenta signos de erosi ón del electrodo
y una acumulaci ón excesiva de carbono u otros
dep ósitos, debe cambiarse.
1. Fijació n rápida
1. Fijaci ón r ápida
11
1
1
U18P66S0.book Page 18 Monday, May 16, 2011 5:06 PM

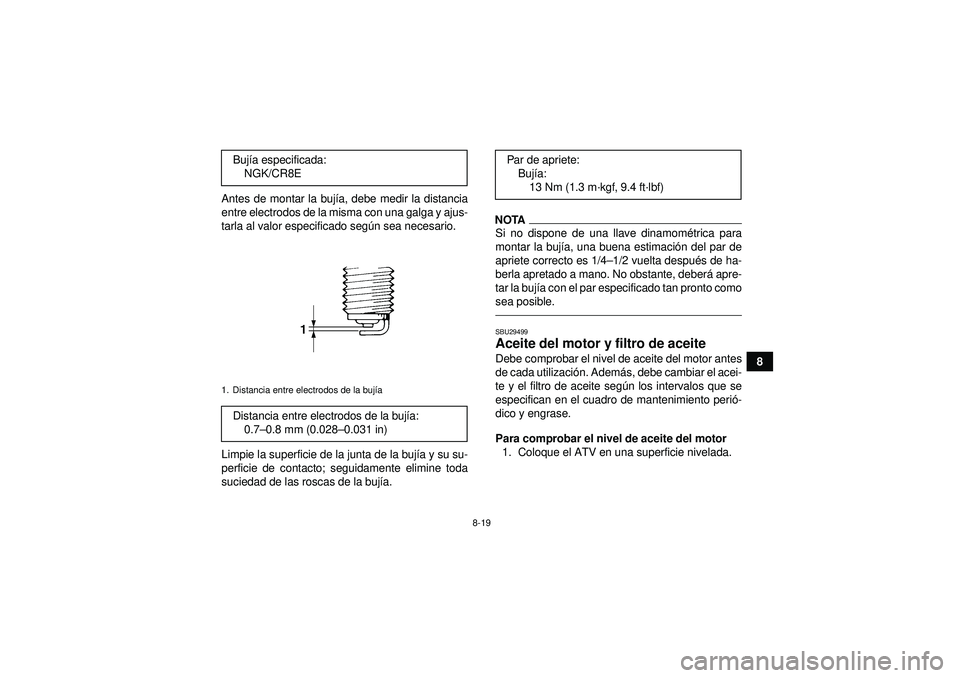

8-19
8
Antes de montar la buj
ía, debe medir la distancia
entre electrodos de la misma con una galga y ajus-
tarla al valor especificado seg ún sea necesario.
Limpie la superficie de la junta de la buj ía y su su-
perficie de contacto; seguidamente elimine toda
suciedad de las roscas de la buj ía.
NOTASi no dispone de una llave dinamom étrica para
montar la buj ía, una buena estimaci ón del par de
apriete correcto es 1/4 –1/2 vuelta despu és de ha-
berla apretado a mano. No obstante, deber á apre-
tar la buj ía con el par especificado tan pronto como
sea posible.SBU29499Aceite del motor y filtro de aceite Debe comprobar el nivel de aceite del motor antes
de cada utilizaci ón. Adem ás, debe cambiar el acei-
te y el filtro de aceite seg ún los intervalos que se
especifican en el cuadro de mantenimiento peri ó-
dico y engrase.
Para comprobar el nivel de aceite del motor 1. Coloque el ATV en una superficie nivelada.
Buj
ía especificada:
NGK/CR8E
1. Distancia entre electrodos de la buj íaDistancia entre electrodos de la buj ía:
0.7 –0.8 mm (0.028– 0.031 in)
Par de apriete:
Buj ía:
13 Nm (1.3 m ·kgf, 9.4 ft· lbf)
U18P66S0.book Page 19 Monday, May 16, 2011 5:06 PM

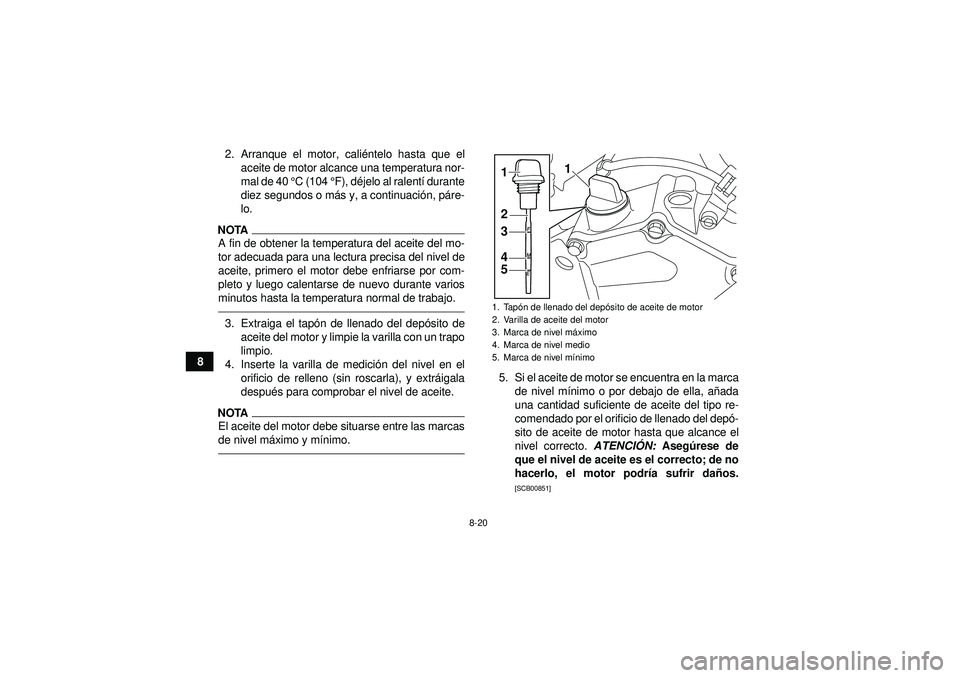

8-20
82. Arranque el motor, cali
éntelo hasta que el
aceite de motor alcance una temperatura nor-
mal de 40 ° C (104 °F), déjelo al ralent í durante
diez segundos o m ás y, a continuació n, páre-
lo.
NOTAA fin de obtener la temperatura del aceite del mo-
tor adecuada para una lectura precisa del nivel de
aceite, primero el motor debe enfriarse por com-
pleto y luego calentarse de nuevo durante varios
minutos hasta la temperatura normal de trabajo.3. Extraiga el tap ón de llenado del dep ósito de
aceite del motor y limpie la varilla con un trapo
limpio.
4. Inserte la varilla de medici ón del nivel en el
orificio de relleno (sin roscarla), y extr áigala
despu és para comprobar el nivel de aceite.NOTAEl aceite del motor debe situarse entre las marcas
de nivel má ximo y mínimo.
5. Si el aceite de motor se encuentra en la marca
de nivel m ínimo o por debajo de ella, a ñada
una cantidad suficiente de aceite del tipo re-
comendado por el orificio de llenado del dep ó-
sito de aceite de motor hasta que alcance el
nivel correcto. ATENCIÓN: Aseg úrese de
que el nivel de aceite es el correcto; de no
hacerlo, el motor podr ía sufrir da ños.
[SCB00851]
1. Tap ón de llenado del depó sito de aceite de motor
2. Varilla de aceite del motor
3. Marca de nivel m áximo
4. Marca de nivel medio
5. Marca de nivel m ínimo1 1
2
3
54
