YFZ450RB
YFZ450RSEB
OWNER’S MANUAL
MANUEL DU PROPRIÉTAIRE
MANUAL DEL PROPIETARIO
18P-28199-66
READ THIS MANUAL CAREFULLY!
It contains important safety information.
LIRE ATTENTIVEMENT CE MANUEL!
Il comprend d’importantes informations de sécurité.
¡LEA ESTE MANUAL ATENTAMENTE!
Contiene indicaciones importantes acerca de la seguridad.
DIC183
Page 2 of 164
PRINTED IN JAPAN2011.05-0.3×1 CR (E,F,S)
DIC183
PRINTED ON RECYCLED PAPER
IMPRIMÉ SUR PAPIER RECYCLÉ
IMPRESO EN PAPEL RECICLADO
Page 3 of 164
LIRE ATTENTIVEMENT CE MANUEL!
Il comprend d’importantes informations
de sécurité.
MANUEL DU PROPRIÉTAIRE
YFZ450RB
YFZ450RSEB
18P-28199-66-F0
U18P66F0.book Page 1 Monday, May 16, 2011 5:00 PM
Page 4 of 164
FBU29133
Il convient de lire attentivement ce manuel avant la première utilisation du vé hicule. Le manuel
doit être remis avec le v éhicule en cas de vente de ce dernier.
1 février, 2011
ANSI/SVIA 1-2010Directeur général
RV Engineering Division
Recreational Vehicle Business Unit
Motorcycle Business Operations
YAMAHA MOTOR CO., LTD.
Nous, la YAMAHA MOTOR CO., LTD. 2500 Shingai, Iwata, Japon,
déclarons sous notre seule responsabilité, que le produit
(Marque, modèle)
(le cas éch éant)
ainsi qu’aux prescriptions des autres Directives de la CEE établies dans ce domaine :
2004/108/CE
(Titre et/ou numéro et date de promulgation d’autres directives CEE)
(le cas éch éant)
YAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101, 1119 NC Schiphol-Rijk, Pays-Bas
Signature
Date de délivrance
faisant l’objet de cette déclaration, est conforme aux prescriptions fondamentales en
matière de santé et de sécurité stipulées dans les Direct\
ives 2006/42/CE
Pour mettre en pratique dans les règles les prescriptions en matière de
sécurité et de santé stipulées dans les Directives de la CEE\
, il a été tenu
compte des normes et/ou des caractéristiques techniques suivantes :(Titre et/ou numéro et date d’établissement de normes et/ou de caractéristiques)Délégué autorisé

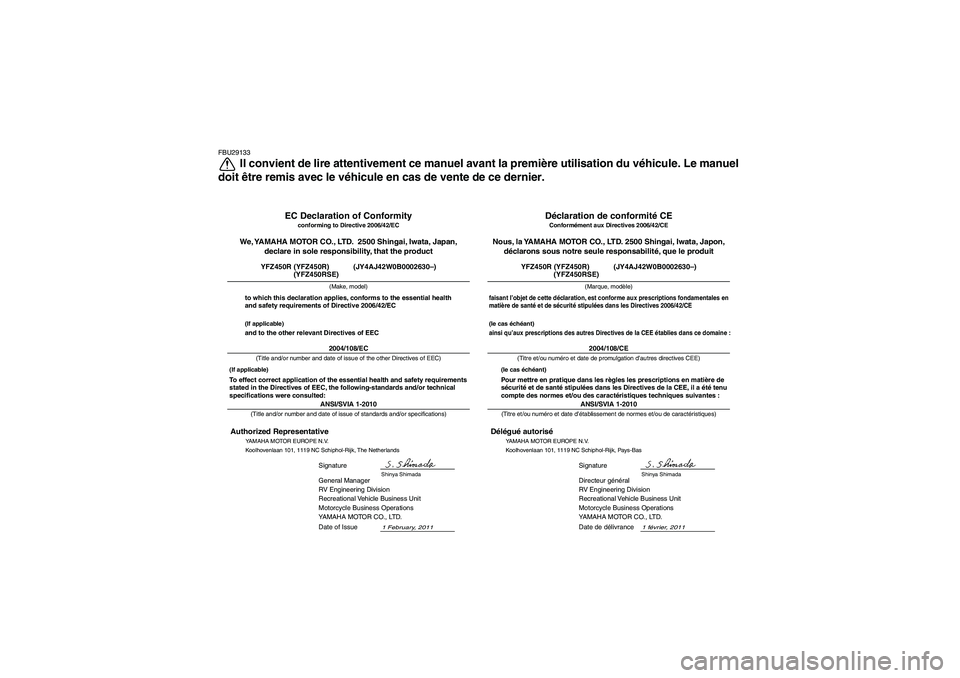

Déclaration de conformité CEConformément aux Directives 2006/42/CE
ANSI/SVIA 1-2010General Manager
RV Engineering Division
Recreational Vehicle Business Unit
Motorcycle Business Operations
YAMAHA MOTOR CO., LTD.
1 February, 2011
We, YAMAHA MOTOR CO., LTD. 2500 Shingai, Iwata, Japan,
declare in sole responsibility, that the product
(Make, model)
(If applicable)
and to the other relevant Directives of EEC
2004/108/EC
(Title and/or number and date of issue of the other Directives of EEC)
(If applicable)YAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101, 1119 NC Schiphol-Rijk, The Netherlands
Signature
Shinya Shimada
Date of Issue
to which this declaration applies, conforms to the essential health
and safety requirements of Directive 2006/42/EC
To effect correct application of the essential health and safety requirements
stated in the Directives of EEC, the following-standards and/or technical
specifications were consulted:
(Title and/or number and date of issue of standards and/or specifications)
Authorized Representative
EC Declaration of Conformity
conforming to Directive 2006/42/EC(YFZ450RSE)
YFZ450R (YFZ450R) (JY4AJ42W0B0002630–)
(YFZ450RSE)
YFZ450R (YFZ450R) (JY4AJ42W0B0002630–)
Shinya Shimada
U18P66F0.book Page 1 Monday, May 16, 2011 5:00 PM
Page 5 of 164
FBU17170

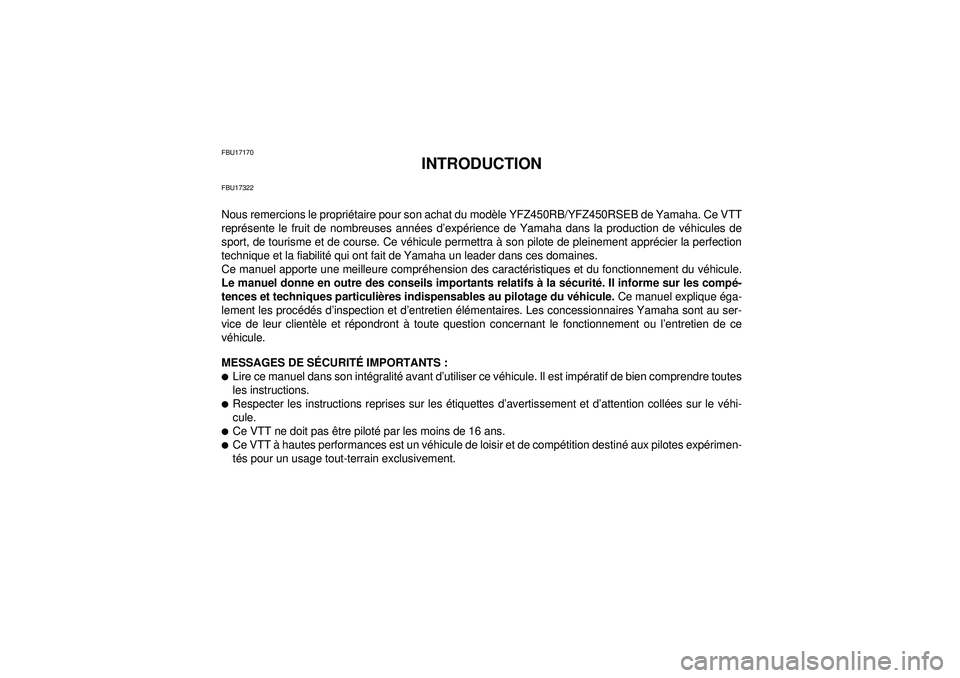

INTRODUCTION
FBU17322Nous remercions le propriétaire pour son achat du modèle YFZ450RB/YFZ450RSEB de Yamaha. Ce VTT
représente le fruit de nombreuses années d’expérience de Yamaha dans la production de véhicules de
sport, de tourisme et de course. Ce véhicule permettra à son pilote de pleinement apprécier la perfection
technique et la fiabilité qui ont fait de Yamaha un leader dans ces domaines.
Ce manuel apporte une meilleure compréhension des caractéristiques et du fonctionnement du véhicule.
Le manuel donne en outre des conseils importants relatifs à la sécurit é. Il informe sur les comp é-
tences et techniques particuli ères indispensables au pilotage du v éhicule. Ce manuel explique éga-
lement les procédés d’inspection et d’entretien élémentaires. Les concessionnaires Yamaha sont au ser-
vice de leur clientèle et répondront à toute question concernant le fonctionnement ou l’entretien de ce
véhicule.
MESSAGES DE S ÉCURIT É IMPORTANTS :Lire ce manuel dans son intégralité avant d’utiliser ce véhicule. Il est impératif de bien comprendre toutes
les instructions.Respecter les instructions reprises sur les étiquettes d’avertissement et d’attention collées sur le véhi-
cule.Ce VTT ne doit pas être piloté par les moins de 16 ans.Ce VTT à hautes performances est un véhicule de loisir et de compétition destiné aux pilotes expérimen-
tés pour un usage tout-terrain exclusivement.
U18P66F0.book Page 1 Monday, May 16, 2011 5:00 PM
Page 6 of 164
FBU17330

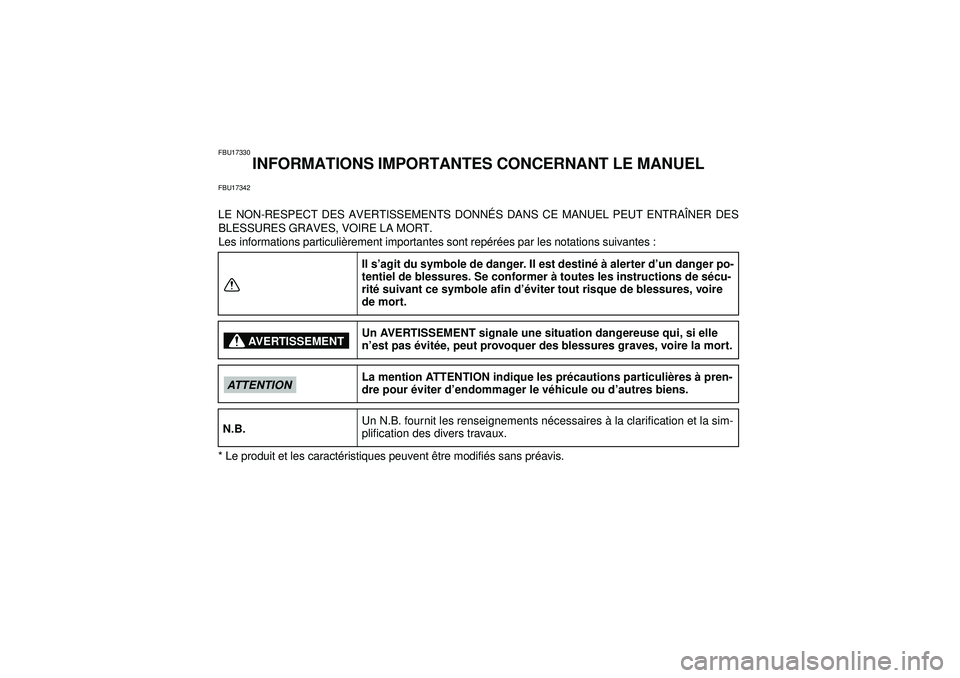

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FBU17342LE NON-RESPECT DES AVERTISSEMENTS DONNÉS DANS CE MANUEL PEUT ENTRA ÎNER DES
BLESSURES GRAVES, VOIRE LA MORT.
Les informations particuli èrement importantes sont rep éré es par les notations suivantes :
* Le produit et les caract éristiques peuvent être modifi és sans pr éavis.
Il s
’agit du symbole de danger. Il est destin é à alerter d ’un danger po-
tentiel de blessures. Se conformer à toutes les instructions de s écu-
rit é suivant ce symbole afin d ’éviter tout risque de blessures, voire
de mort.
Un AVERTISSEMENT signale une situation dangereuse qui, si elle
n ’est pas évit ée, peut provoquer des blessures graves, voire la mort.
La mention ATTENTION indique les pr écautions particuli ères à pren-
dre pour é viter d’endommager le v éhicule ou d ’autres biens.
Un N.B. fournit les renseignements n écessaires à la clarification et la sim-
plification des divers travaux.
AVERTISSEMENT
ATTENTIONN.B.U18P66F0.book Page 1 Monday, May 16, 2011 5:00 PM
Page 7 of 164
FBU17350

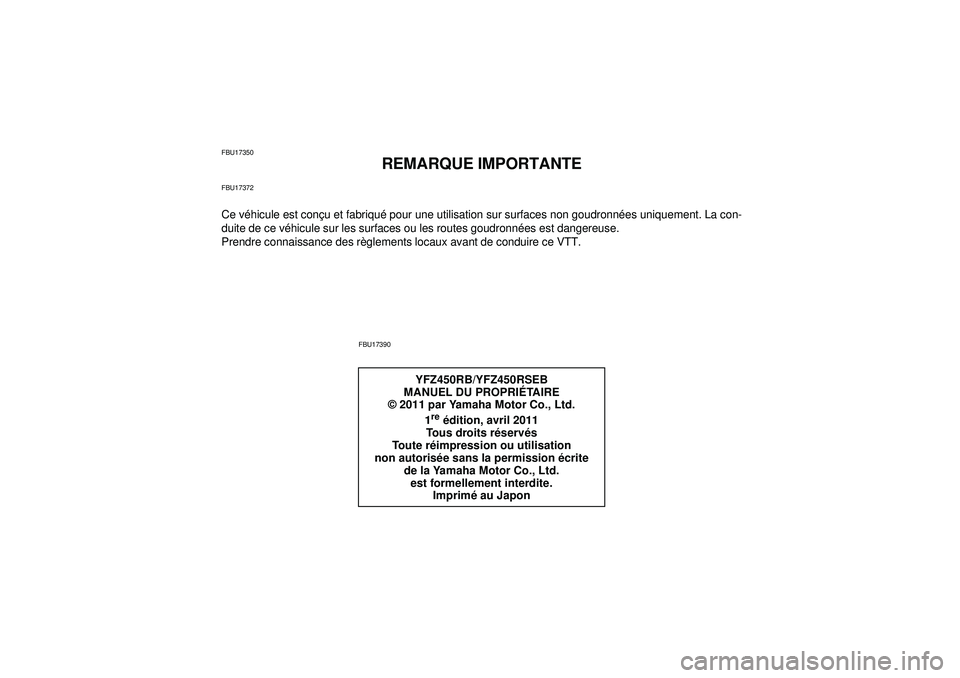

REMARQUE IMPORTANTE
FBU17372Ce véhicule est con çu et fabriqué pour une utilisation sur surfaces non goudronn ées uniquement. La con-
duite de ce v éhicule sur les surfaces ou les routes goudronn ées est dangereuse.
Prendre connaissance des r èglements locaux avant de conduire ce VTT.
FBU17390
YFZ450RB/YFZ450RSEB
MANUEL DU PROPRI ÉTA I R E
© 2011 par Yamaha Motor Co., Ltd.
1
re é dition, avril 2011
Tous droits r éserv és
To u t e r éimpression ou utilisation
non autoris ée sans la permission écrite
de la Yamaha Motor Co., Ltd. est formellement interdite. Imprim é au Japon
U18P66F0.book Page 1 Monday, May 16, 2011 5:00 PM
Page 8 of 164
FBU17420

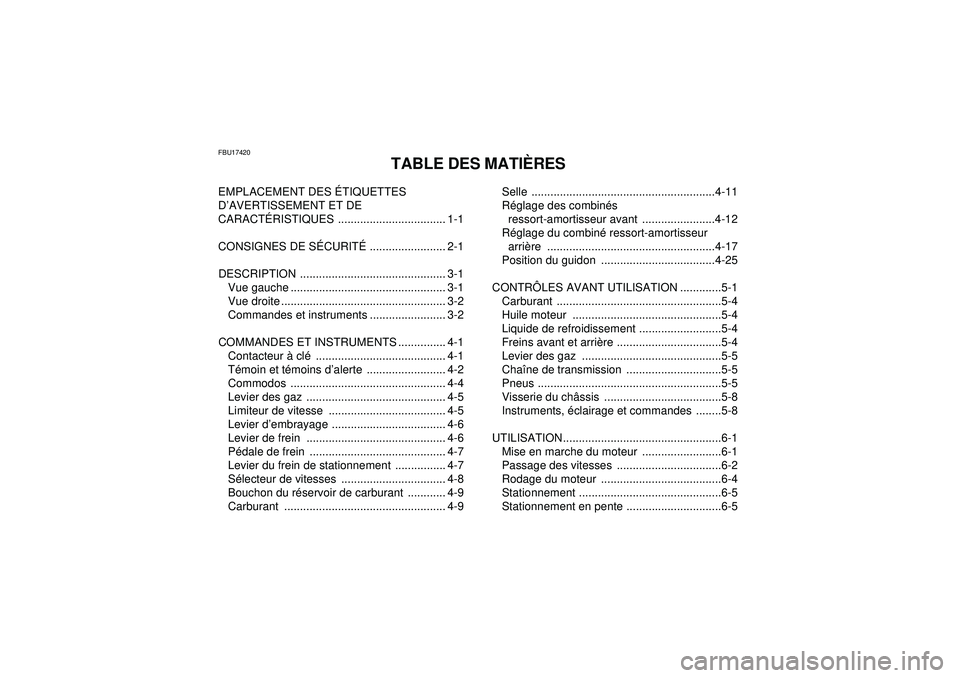

TABLE DES MATIÈRES
EMPLACEMENT DES ÉTIQUETTES
D ’AVERTISSEMENT ET DE
CARACT ÉRISTIQUES .................................. 1-1
CONSIGNES DE S ÉCURIT É ........................ 2-1
DESCRIPTION .............................................. 3-1 Vue gauche ................................................. 3-1
Vue droite .................................................... 3-2
Commandes et instruments ........................ 3-2
COMMANDES ET INSTRUMENTS ............... 4-1 Contacteur à cl é ......................................... 4-1
T émoin et t émoins d’ alerte ......................... 4-2
Commodos ................................................. 4-4
Levier des gaz ............................................ 4-5
Limiteur de vitesse ..................................... 4-5
Levier d’ embrayage .................................... 4-6
Levier de frein ............................................ 4-6
P édale de frein ........................................... 4-7
Levier du frein de stationnement ................ 4-7
S électeur de vitesses ................................. 4-8
Bouchon du r éservoir de carburant ............ 4-9
Carburant ................................................... 4-9 Selle ..........................................................4-11
R
églage des combin és
ressort-amortisseur avant .......................4-12
R églage du combiné ressort-amortisseur
arri ère .....................................................4-17
Position du guidon ....................................4-25
CONTR ÔLES AVANT UTILISATION .............5-1
Carburant ....................................................5-4
Huile moteur ...............................................5-4
Liquide de refroidissement ..........................5-4
Freins avant et arri ère .................................5-4
Levier des gaz ............................................5-5
Cha îne de transmission ..............................5-5
Pneus ..........................................................5-5
Visserie du ch âssis .....................................5-8
Instruments, éclairage et commandes ........5-8
UTILISATION..................................................6-1 Mise en marche du moteur .........................6-1
Passage des vitesses .................................6-2
Rodage du moteur ......................................6-4
Stationnement .............................................6-5
Stationnement en pente ..............................6-5U18P66F0.book Page 1 Monday, May 16, 2011 5:00 PM

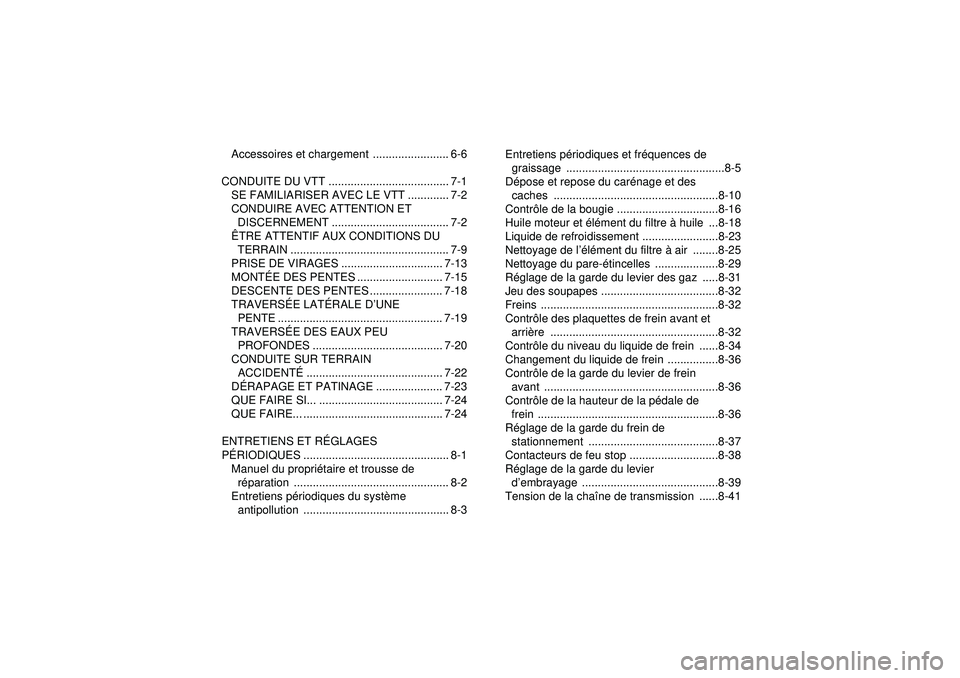

Page 9 of 164
Accessoires et chargement ........................ 6-6
CONDUITE DU VTT ...................................... 7-1 SE FAMILIARISER AVEC LE VTT ............. 7-2
CONDUIRE AVEC ATTENTION ET DISCERNEMENT ..................................... 7-2
Ê TRE ATTENTIF AUX CONDITIONS DU
TERRAIN .................................................. 7-9
PRISE DE VIRAGES ................................ 7-13
MONT ÉE DES PENTES ........................... 7-15
DESCENTE DES PENTES ....................... 7-18
TRAVERS ÉE LAT ÉRALE D ’UNE
PENTE .................................................... 7-19
TRAVERS ÉE DES EAUX PEU
PROFONDES ......................................... 7-20
CONDUITE SUR TERRAIN ACCIDENT É........................................... 7-22
D ÉRAPAGE ET PATINAGE ..................... 7-23
QUE FAIRE SI... ....................................... 7-24
QUE FAIRE... ............................................ 7-24
ENTRETIENS ET R ÉGLAGES
P É RIODIQUES .............................................. 8-1
Manuel du propri étaire et trousse de
r é paration ................................................. 8-2
Entretiens p ériodiques du systè me
antipollution .............................................. 8-3 Entretiens p
ériodiques et fr équences de
graissage ..................................................8-5
D épose et repose du car énage et des
caches ....................................................8-10
Contr ôle de la bougie ................................8-16
Huile moteur et élé ment du filtre à huile ...8-18
Liquide de refroidissement ........................8-23
Nettoyage de l ’élé ment du filtre à air ........8-25
Nettoyage du pare- étincelles ....................8-29
R églage de la garde du levier des gaz .....8-31
Jeu des soupapes .....................................8-32
Freins ........................................................8-32
Contr ôle des plaquettes de frein avant et
arri ère .....................................................8-32
Contr ôle du niveau du liquide de frein ......8-34
Changement du liquide de frein ................8-36
Contr ôle de la garde du levier de frein
avant .......................................................8-36
Contr ôle de la hauteur de la p édale de
frein .........................................................8-36
R églage de la garde du frein de
stationnement .........................................8-37
Contacteurs de feu stop ............................8-38
R églage de la garde du levier
d ’embrayage ...........................................8-39
Tension de la cha îne de transmission ......8-41
U18P66F0.book Page 2 Monday, May 16, 2011 5:00 PM
Page 10 of 164

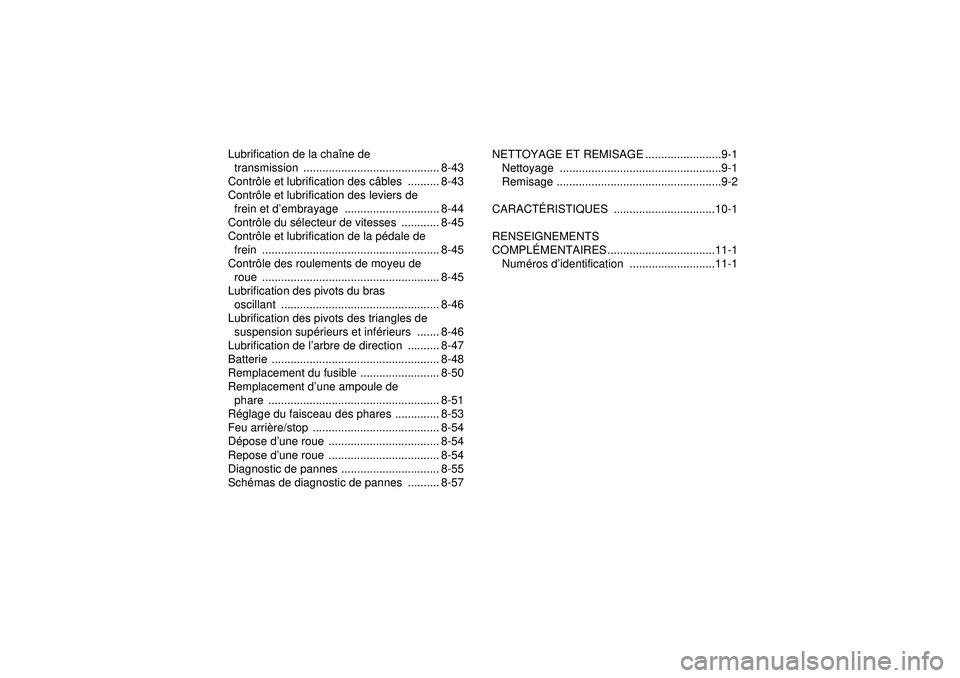

Lubrification de la chaîne de
transmission ........................................... 8-43
Contr ôle et lubrification des c âbles .......... 8-43
Contr ôle et lubrification des leviers de
frein et d ’embrayage .............................. 8-44
Contr ôle du s électeur de vitesses ............ 8-45
Contr ôle et lubrification de la p édale de
frein ........................................................ 8-45
Contr ôle des roulements de moyeu de
roue ........................................................ 8-45
Lubrification des pivots du bras oscillant .................................................. 8-46
Lubrification des pivots des triangles de suspension sup érieurs et inf érieurs ....... 8-46
Lubrification de l ’arbre de direction .......... 8-47
Batterie ..................................................... 8-48
Remplacement du fusible ......................... 8-50
Remplacement d ’une ampoule de
phare ...................................................... 8-51
R églage du faisceau des phares .............. 8-53
Feu arri ère/stop ........................................ 8-54
D épose d ’une roue ................................... 8-54
Repose d ’une roue ................................... 8-54
Diagnostic de pannes ............................... 8-55
Sch émas de diagnostic de pannes .......... 8-57 NETTOYAGE ET REMISAGE ........................9-1
Nettoyage ...................................................9-1
Remisage ....................................................9-2
CARACT ÉRISTIQUES ................................10-1
RENSEIGNEMENTS
COMPLÉ MENTAIRES..................................11-1
Num éros d ’identification ...........................11-1
U18P66F0.book Page 3 Monday, May 16, 2011 5:00 PM
