YAMAHA YFZ450R 2013 Manuale de Empleo (in Spanish)

8-8
8
8*Neumáticos Compruebe la profundidad del dibujo del neumáti-
co así como si hay daños y sustitúyalos si es ne-
cesario.
Compruebe la presión del aire y el equilibrio y rea- lice correcciones si es necesario. √ √√√
9 *Cojinetes de los cu-
bos de las ruedas Compruebe si hay daños o elementos que no es-
tén apretados y sustitúyalos si es necesario. √ √√√
10 *Pivotes del bascu-
lante Compruebe el funcionamiento o si hay excesivo
juego libre. Sustituya los cojinetes si es necesario.
Lubrique con grasa a base de jabón de litio. √√√
11 *Pivotes del brazo
superior e inferior Lubrique con grasa a base de jabón de litio.
√√√
12 Cadena de transmi-
sión Compruebe el juego de la cadena de transmisión
y realice ajustes si es necesario.
Compruebe la alineación de las ruedas traseras y realice correcciones si es necesario.
Limpiar y lubricar. √√√√√
13 *Rodillo de la cadena
de transmisión Compruebe el grado de desgaste y sustitúyalos si
es necesario. √√√
14 *Fijaciones del basti-
dor Compruebe que todas las tuercas, pernos y torni-
llos estén correctamente apretados. √√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320
U18P67S0.book Page 8 Wednesday, May 9, 2012 8:48 AM

8-9
8
15*Conjuntos amorti-
guadores Compruebe el funcionamiento y realice correccio-
nes si es necesario.
Compruebe si hay fugas de aceite y sustituya las piezas si es necesario. √√√
16 *Puntos de pivote
del brazo de acopla-
miento y del brazo
de relé de la sus-
pensión trasera Compruebe el funcionamiento y realice correccio-
nes si es necesario. √√√√
17 *Eje de la dirección Lubrique con grasa a base de jabón de litio. √√√
18 *Dirección Compruebe el funcionamiento y repare o sustitu-
ya las piezas en caso de daños.
Compruebe la convergencia y realice ajustes si es necesario. √√√√√
19 Aceite de motor Cambiar.
Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario. √ √√√
20 Filtro de aceite del
motor Cambiar.
√√√
21 *Sistema de refrige-
ración Compruebe el nivel de líquido refrigerante y el
ATV por si hubiera fugas. Solucione estos proble-
mas si es necesario. √√√√√
Cambie el refrigerante. Cada 2 años
N.º ELEMENTO
COMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320U18P67S0.book Page 9 Wednesday, May 9, 2012 8:48 AM

8-10
8
SBU29430NOTA●Algunas operaciones de mantenimiento deben realizarse con más frecuencia si se utiliza el vehículo en
lugares con mucha humedad, polvo, arena o barro, o si se conduce a pleno gas.●Cambie el tubo de gasolina cada cinco años y en caso que esté agrietado o dañado.●Mantenimiento del freno hidráulico
Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.22*Piezas móviles y ca-
bles
√√√√
23 *Maneta de acelera-
ción Comprobar funcionamiento.
Compruebe el juego libre de la maneta de acele-
ración y ajústelo si es necesario.
Engrase el cable y la caja de la maneta. √√√√√
24 *Interruptores de fre-
no delantero y tra-
sero Compruebe el funcionamiento y realice correccio-
nes si es necesario. √√√√√
25 *Luces e interrupto-
res Compruebe el funcionamiento y realice correccio-
nes si es necesario.
Ajuste las luces del faro. √√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320U18P67S0.book Page 10 Wednesday, May 9, 2012 8:48 AM

8-11
8 Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie el
líquido de freno.
Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
U18P67S0.book Page 11 Wednesday, May 9, 2012 8:48 AM

8-12
8
SBU30130Desmontaje y montaje del carenado y
los paneles El carenado y los paneles que se muestran deben
desmontarse para poder realizar algunas de las
operaciones de mantenimiento que se describen
en este capítulo. Consulte este apartado cada vez
que necesite desmontar y montar un carenado o
un panel.
SBU29538Panel A (YFZ450RD)
Para desmontar el panel1. Desmonte el asiento. (Véase la página 4-11).
2. Quite el tapón del depósito de gasolina ha-ciéndolo girar hacia la izquierda. (Véase la pá-
gina 4-8). ATENCIÓN: Asegúrese de que no
penetre ningún material extraño en el de-
pósito de gasolina.
[SCB01051]
3. Quite los pernos.
1. Panel A
2. Panel B
3. Carenado
1
2
3
1. Panel C
1
U18P67S0.book Page 12 Wednesday, May 9, 2012 8:48 AM

8-13

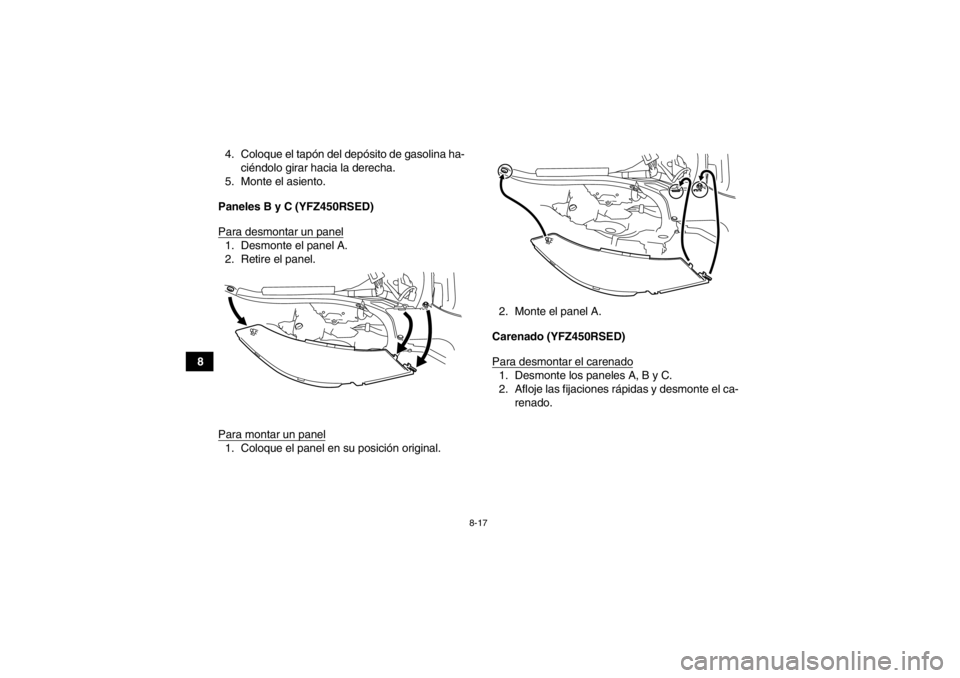

84. Extraiga las fijaciones rápidas, desplace el
panel hacia atrás y levántelo. 5. Coloque el tapón del depósito de gasolina ha-
ciéndolo girar hacia la derecha.
Para montar el panel
1. Quite el tapón del depósito de gasolina ha- ciéndolo girar hacia la izquierda.
2. Sitúe el panel en su posición original y colo- que las fijaciones rápidas. ATENCIÓN:
Cuando instale el panel, asegúrese de no
pellizcar los cables ni los conductores.
[SCB00381]
3. Coloque los pernos.
1. Perno
1. Fijación rápida
1 1
1
1. Saliente
2. Ranura
11
2
U18P67S0.book Page 13 Wednesday, May 9, 2012 8:48 AM

8-14
8
4. Coloque el tapón del depósito de gasolina ha-
ciéndolo girar hacia la derecha.
5. Monte el asiento.
Paneles B y C (YFZ450RD)
Para desmontar un panel
1. Desmonte el panel A.
2. Retire el panel.
Para montar un panel1. Coloque el panel en su posición original. 2. Monte el panel A.

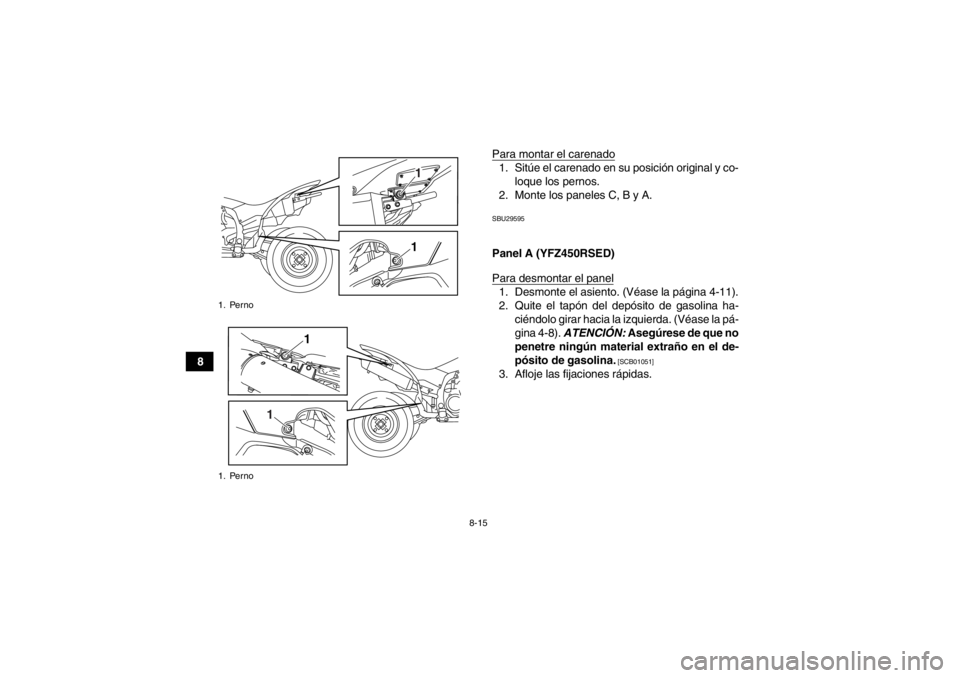

Carenado (YFZ450RD)
Para desmontar el carenado
1. Desmonte los paneles A, B y C.
2. Quite los pernos y seguidamente desmonte el carenado.
U18P67S0.book Page 14 Wednesday, May 9, 2012 8:48 AM

8-15
8Para montar el carenado
1. Sitúe el carenado en su posición original y co-
loque los pernos.
2. Monte los paneles C, B y A.SBU29595Panel A (YFZ450RSED)
Para desmontar el panel1. Desmonte el asiento. (Véase la página 4-11).
2. Quite el tapón del depósito de gasolina ha- ciéndolo girar hacia la izquierda. (Véase la pá-
gina 4-8). ATENCIÓN: Asegúrese de que no
penetre ningún material extraño en el de-
pósito de gasolina.
[SCB01051]

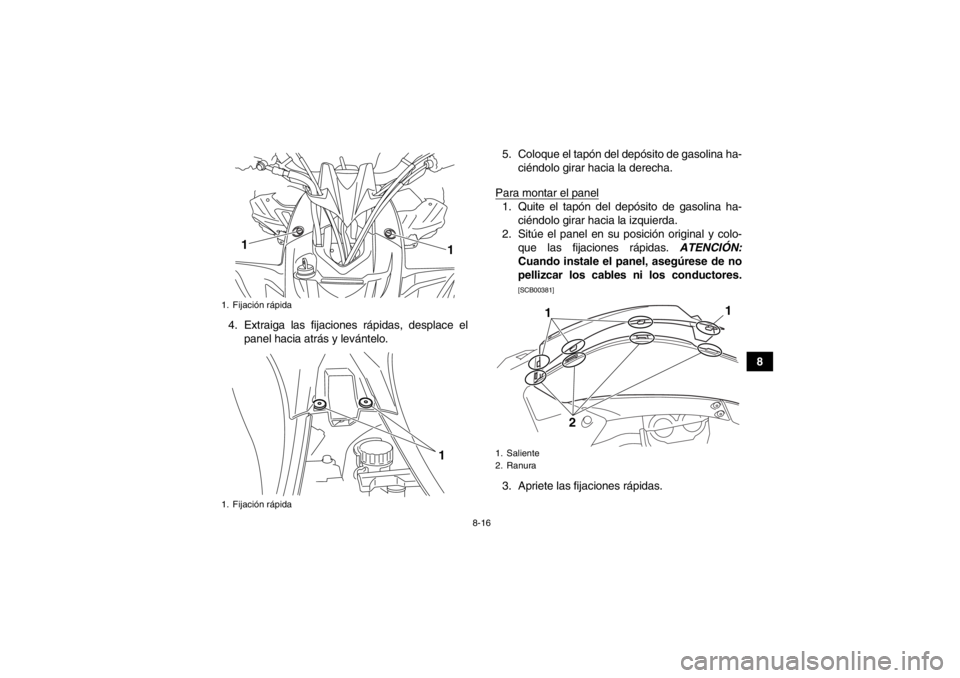

3. Afloje las fijaciones rápidas.
1. Perno
1. Perno
11
1
1
U18P67S0.book Page 15 Wednesday, May 9, 2012 8:48 AM

8-16
8

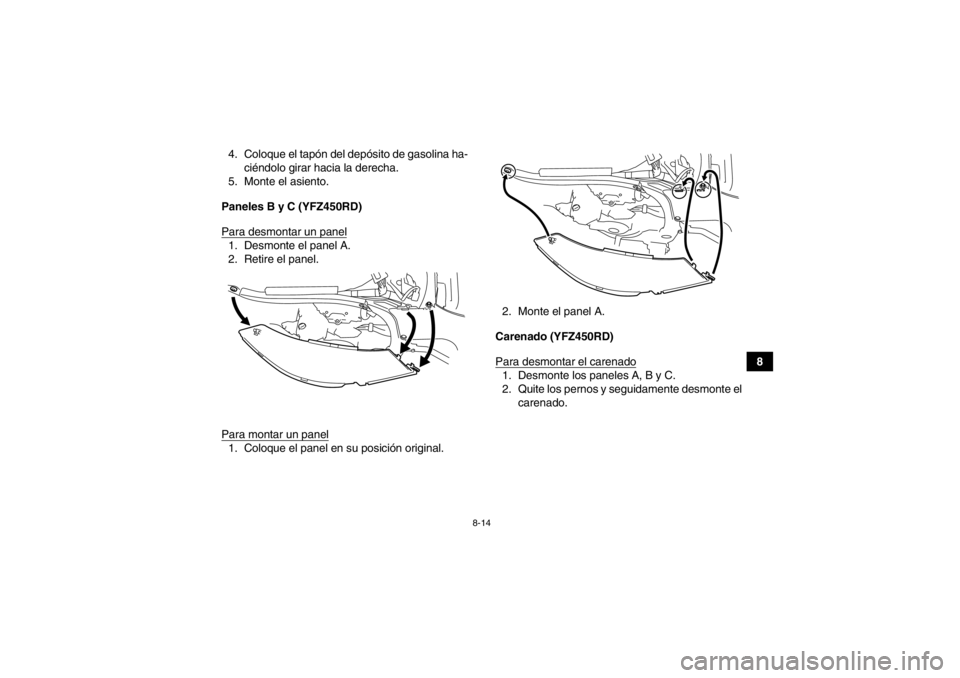

4. Extraiga las fijaciones rápidas, desplace el
panel hacia atrás y levántelo. 5. Coloque el tapón del depósito de gasolina ha-
ciéndolo girar hacia la derecha.
Para montar el panel
1. Quite el tapón del depósito de gasolina ha- ciéndolo girar hacia la izquierda.
2. Sitúe el panel en su posición original y colo- que las fijaciones rápidas. ATENCIÓN:
Cuando instale el panel, asegúrese de no
pellizcar los cables ni los conductores.
[SCB00381]
3. Apriete las fijaciones rápidas.
1. Fijación rápida
1. Fijación rápida
1 1
1
1. Saliente
2. Ranura
11
2
U18P67S0.book Page 16 Wednesday, May 9, 2012 8:48 AM

8-17
84. Coloque el tapón del depósito de gasolina ha-
ciéndolo girar hacia la derecha.
5. Monte el asiento.
Paneles B y C (YFZ450RSED)
Para desmontar un panel
1. Desmonte el panel A.
2. Retire el panel.
Para montar un panel1. Coloque el panel en su posición original. 2. Monte el panel A.
Carenado (YFZ450RSED)
Para desmontar el carenado
1. Desmonte los paneles A, B y C.
2. Afloje las fijaciones rápidas y desmonte el ca- renado.
U18P67S0.book Page 17 Wednesday, May 9, 2012 8:48 AM
