4-2
4
FBU18102Bouton du démarreur “ ”
Appuyer sur ce bouton afin de lancer le moteur à
l’aide du démarreur. Il convient de lire les instruc-
tions de démarrage à la page 6-1 avant de mettre

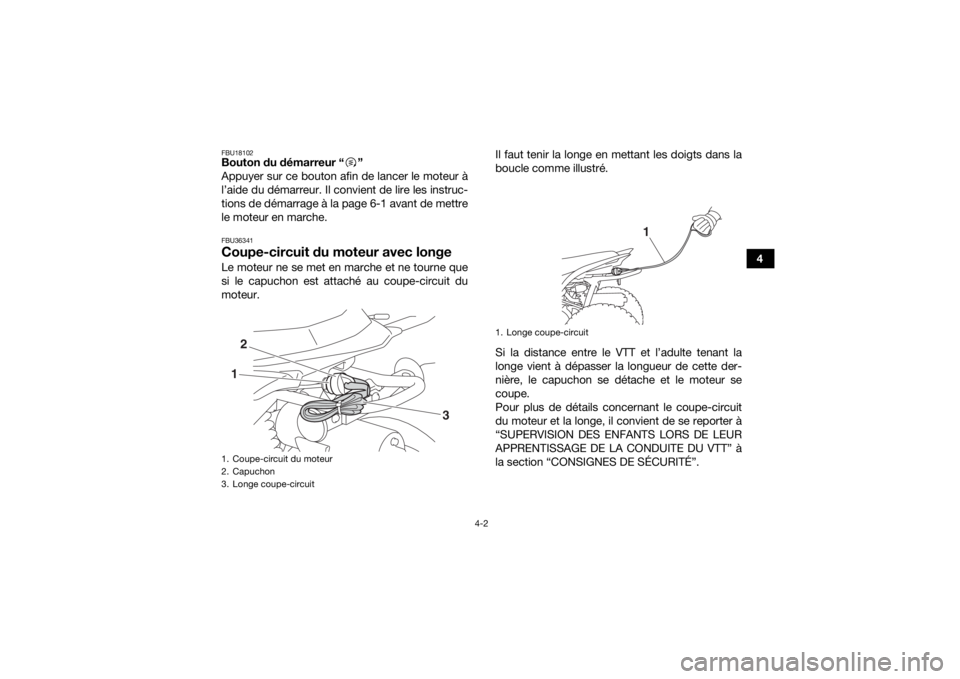

le moteur en marche.FBU36341Coupe-circuit du moteur avec longeLe moteur ne se met en marche et ne tourne que
si le capuchon est attaché au coupe-circuit du
moteur.Il faut tenir la longe en mettant les doigts dans la
boucle comme illustré.
Si la distance entre le VTT et l’adulte tenant la
longe vient à dépasser la longueur de cette der-
nière, le capuchon se détache et le moteur se
coupe.
Pour plus de détails concernant le coupe-circuit
du moteur et la longe, il convient de se reporter à
“SUPERVISION DES ENFANTS LORS DE LEUR
APPRENTISSAGE DE LA CONDUITE DU VTT” à
la section “CONSIGNES DE SÉCURITÉ”.1. Coupe-circuit du moteur
2. Capuchon
3. Longe coupe-circuit12
3
1. Longe coupe-circuit
1
UBW463F0.book Page 2 Friday, January 18, 2019 10:24 AM

4-3
4
N.B.Le moteur ne se met pas en marche si le capu-
chon est détaché.
 Lorsqu’un enfant a développé les compétences
suffisantes pour ne plus avoir besoin de la
longe, bien attacher la longe. Il convient toute-
fois de ne pas négliger sa surveillance et de
continuer à superviser étroitement chaque utili-

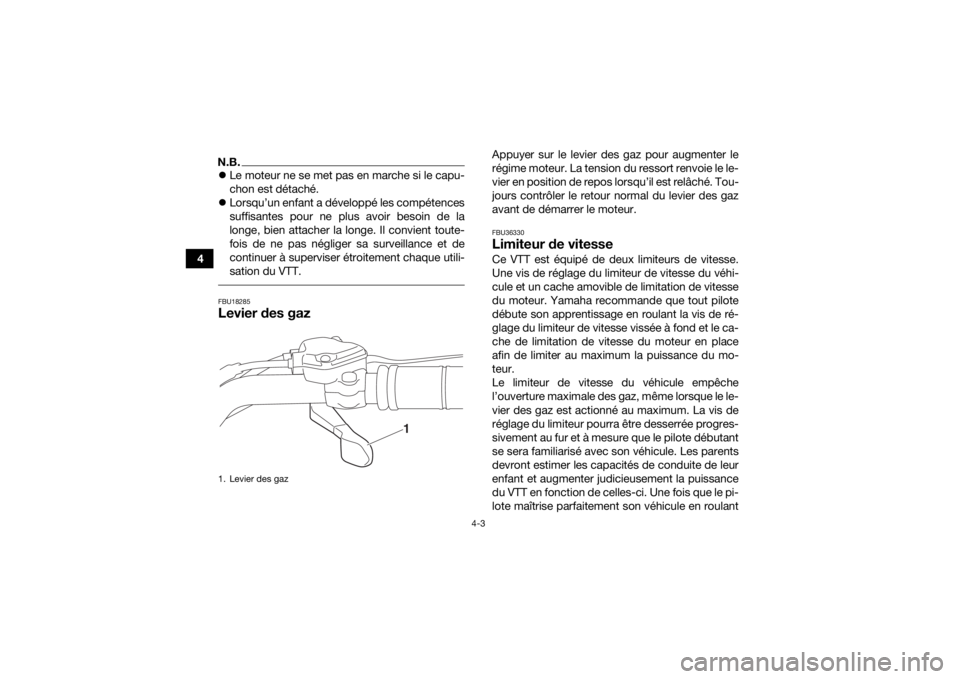

sation du VTT. FBU18285Levier des gaz
Appuyer sur le levier des gaz pour augmenter le
régime moteur. La tension du ressort renvoie le le-
vier en position de repos lorsqu’il est relâché. Tou-
jours contrôler le retour normal du levier des gaz
avant de démarrer le moteur. FBU36330Limiteur de vitesseCe VTT est équipé de deux limiteurs de vitesse.
Une vis de réglage du limiteur de vitesse du véhi-
cule et un cache amovible de limitation de vitesse
du moteur. Yamaha recommande que tout pilote
débute son apprentissage en roulant la vis de ré-
glage du limiteur de vitesse vissée à fond et le ca-
che de limitation de vitesse du moteur en place
afin de limiter au maximum la puissance du mo-
teur.
Le limiteur de vitesse du véhicule empêche
l’ouverture maximale des gaz, même lorsque le le-
vier des gaz est actionné au maximum. La vis de
réglage du limiteur pourra être desserrée progres-
sivement au fur et à mesure que le pilote débutant
se sera familiarisé avec son véhicule. Les parents
devront estimer les capacités de conduite de leur
enfant et augmenter judicieusement la puissance
du VTT en fonction de celles-ci. Une fois que le pi-
lote maîtrise parfaitement son véhicule en roulant
1. Levier des gaz
1
UBW463F0.book Page 3 Friday, January 18, 2019 10:24 AM

4-4
4
à la vitesse maximale permise par le limiteur de vi-
tesse du véhicule, on peut alors retirer le cache de
limitation de vitesse du moteur. Comme le retrait
de ce cache entraîne une augmentation considé-
rable de la puissance du moteur, il convient de
resserrer tout à fait la vis de réglage du limiteur de
vitesse du véhicule et de la desserrer progressive-
ment en fonction du niveau de maîtrise de la
conduite à des vitesses plus élevées.

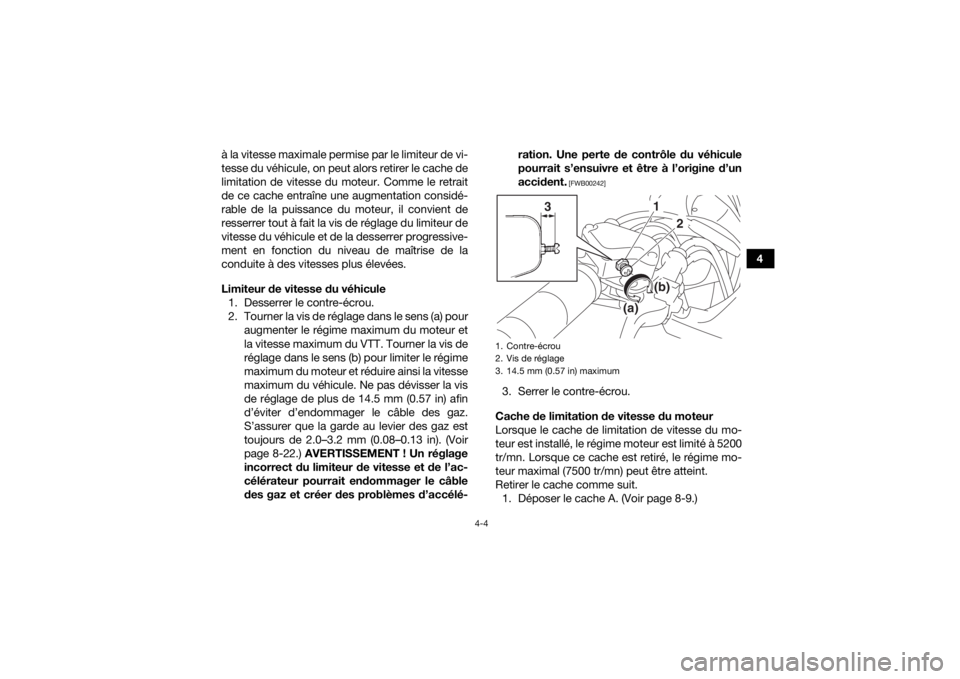

Limiteur de vitesse du véhicule
1. Desserrer le contre-écrou.
2. Tourner la vis de réglage dans le sens (a) pour augmenter le régime maximum du moteur et
la vitesse maximum du VTT. Tourner la vis de
réglage dans le sens (b) pour limiter le régime
maximum du moteur et réduire ainsi la vitesse
maximum du véhicule. Ne pas dévisser la vis
de réglage de plus de 14.5 mm (0.57 in) afin
d’éviter d’endommager le câble des gaz.
S’assurer que la garde au levier des gaz est
toujours de 2.0–3.2 mm (0.08–0.13 in). (Voir
page 8-22.) AVERTISSEMENT ! Un réglage
incorrect du limiteur de vitesse et de l’ac-
célérateur pourrait endommager le câble
des gaz et créer des problèmes d’accélé- ration. Une perte de contrôle du véhicule
pourrait s’ensuivre et être à l’origine d’un
accident.
[FWB00242]
3. Serrer le contre-écrou.
Cache de limitation de vitesse du moteur
Lorsque le cache de limitation de vitesse du mo-
teur est installé, le régime moteur est limité à 5200
tr/mn. Lorsque ce cache est retiré, le régime mo-
teur maximal (7500 tr/mn) peut être atteint.
Retirer le cache comme suit. 1. Déposer le cache A. (Voir page 8-9.)1. Contre-écrou
2. Vis de réglage
3. 14.5 mm (0.57 in) maximum
1
2
(b)
(a)
3
UBW463F0.book Page 4 Friday, January 18, 2019 10:24 AM

4-5
42. Desserrer les vis, puis déposer le cache
comme illustré.
3. Serrer les vis.
4. Reposer le cache.
N.B.Conserver le cache de limitation de vitesse du mo-
teur au même endroit que le manuel du proprié-
taire de manière à l’avoir sous la main lorsqu’il est
nécessaire de réduire la vitesse maximale du mo-
teur.

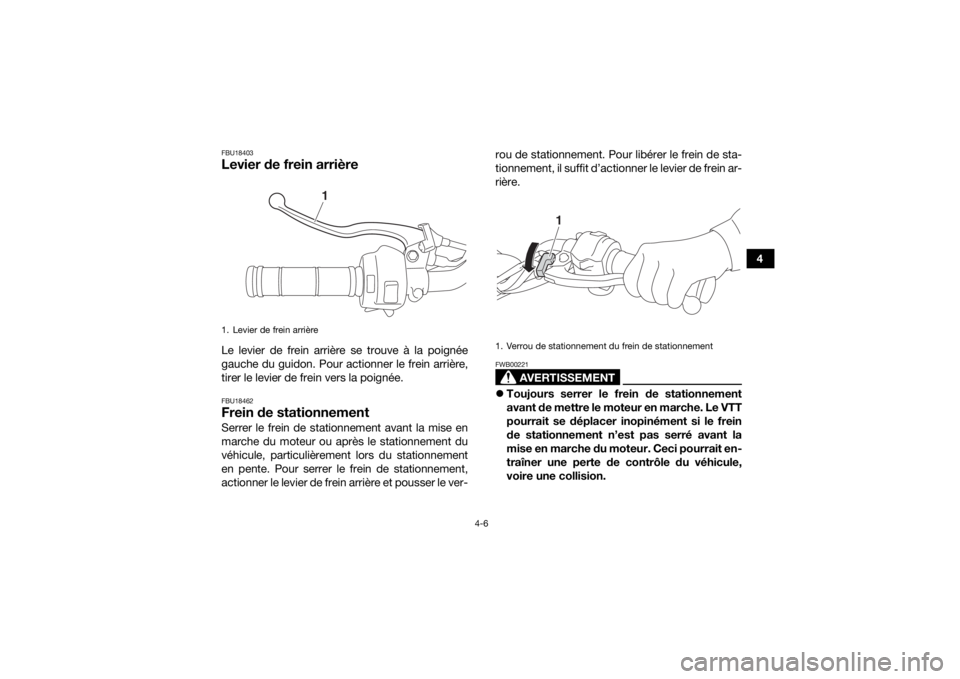

FBU18393Levier de frein avantLe levier de frein avant se trouve à la poignée
droite du guidon. Pour actionner le frein avant, ti-
rer le levier de frein vers la poignée.
1. Vis
2. Cache de limitation de vitesse du moteur
21
1. Levier de frein avant
1
UBW463F0.book Page 5 Friday, January 18, 2019 10:24 AM

4-6
4
FBU18403Levier de frein arrièreLe levier de frein arrière se trouve à la poignée
gauche du guidon. Pour actionner le frein arrière,
tirer le levier de frein vers la poignée.FBU18462Frein de stationnementSerrer le frein de stationnement avant la mise en
marche du moteur ou après le stationnement du
véhicule, particulièrement lors du stationnement
en pente. Pour serrer le frein de stationnement,
actionner le levier de frein arrière et pousser le ver-rou de stationnement. Pour libérer le frein de sta-
tionnement, il suffit d’actionner le levier de frein ar-
rière.
AVERTISSEMENT
FWB00221
Toujours serrer le frein de stationnement
avant de mettre le moteur en marche. Le VTT
pourrait se déplacer inopinément si le frein
de stationnement n’est pas serré avant la
mise en marche du moteur. Ceci pourrait en-
traîner une perte de contrôle du véhicule,
voire une collision.
1. Levier de frein arrière
1
1. Verrou de stationnement du frein de stationnement
1
UBW463F0.book Page 6 Friday, January 18, 2019 10:24 AM

4-7
4
S’assurer d’avoir libéré le frein de stationne-
ment avant de démarrer. Si le frein de sta-
tionnement n’est pas libéré avant le démar-
rage du véhicule, le frein risque de
surchauffer. Les performances de freinage
pourraient être réduites, ce qui pourrait en-
traîner un accident. De plus, les freins
risquent de s’user prématurément.
FBU33893KickUtiliser le kick pour démarrer le moteur lorsque la
tension de la batterie est faible.

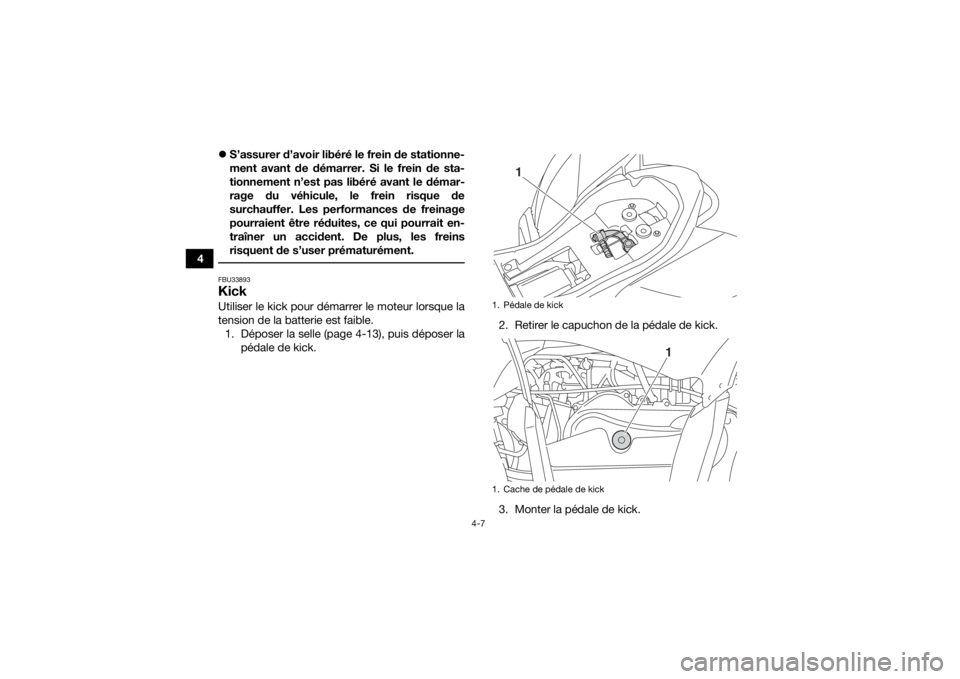

1. Déposer la selle (page 4-13), puis déposer la pédale de kick. 2. Retirer le capuchon de la pédale de kick.
3. Monter la pédale de kick.
1. Pédale de kick
1. Cache de pédale de kick
1
1
UBW463F0.book Page 7 Friday, January 18, 2019 10:24 AM

4-8
4
4. Appuyer quelque peu sur la pédale de kick de
manière à mettre les pignons en prise, puis
l’actionner vigoureusement mais en sou-
plesse.
5. Une fois que le moteur a démarré, retirer la pédale de kick et la ranger sous la selle.
6. Reposer le capuchon de la pédale de kick et la selle.
ATTENTIONFCB02300Ne pas utiliser le kick lorsque la batterie est dé-
posée ou lorsque les câbles de batterie sont

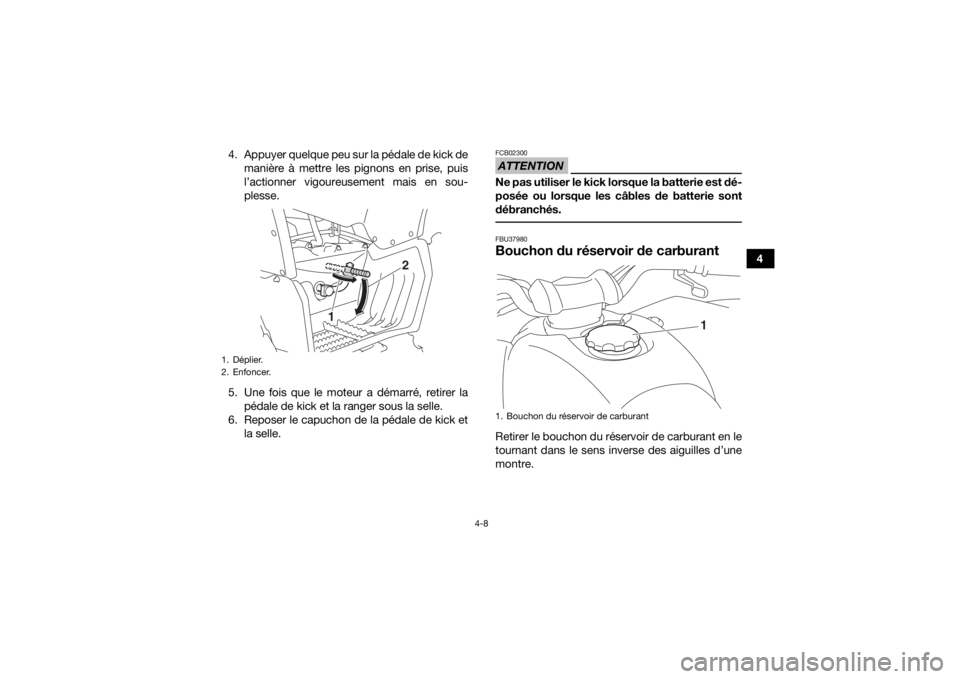

débranchés. FBU37980Bouchon du réservoir de carburantRetirer le bouchon du réservoir de carburant en le
tournant dans le sens inverse des aiguilles d’une
montre.
1. Déplier.
2. Enfoncer.
1
2
1. Bouchon du réservoir de carburant
1
UBW463F0.book Page 8 Friday, January 18, 2019 10:24 AM

4-9
4
AVERTISSEMENT
FWB02522L’essence et les vapeurs d’essence sont extrê-
mement inflammables. Il convient de suivre
ces instructions pour limiter les risques d’in-
cendies et d’explosions, et donc de blessures,
lors des ravitaillements. 1. Avant de faire le plein, couper le moteur ets’assurer que personne n’a enfourché le véhi-
cule. Ne jamais effectuer le plein à proximité
d’étincelles, de flammes ou d’autres sources
d’ignition, telles que les chauffe-eau et sé-
choirs. Ne pas fumer.
2. Ne pas remplir le réservoir de carburant à l’excès. En effectuant le plein de carburant,
veiller à introduire l’embout du tuyau de la
pompe dans l’orifice de remplissage du ré-
servoir de carburant. Ne pas remplir au-delà
du fond du tube de remplissage. Comme le
carburant se dilate en se réchauffant, du car-
burant risque de s’échapper du réservoir
sous l’effet de la chaleur du moteur ou du so-
leil. 3. Essuyer immédiatement toute coulure de car-
burant. ATTENTION : Essuyer immédiate-
ment toute coulure de carburant à l’aide
d’un chiffon propre, sec et doux. En effet,
le carburant risque d’abîmer les surfaces
peintes ou les pièces en plastique.
[FCB00982]
4. Tourner le bouchon du réservoir de carburant à fond dans le sens des aiguilles d’une mon-
tre afin de le refermer hermétiquement.1. Niveau de carburant maximum
2. Tube de remplissage du réservoir de carburant
2 1
UBW463F0.book Page 9 Friday, January 18, 2019 10:24 AM

4-10
4
FBU38650CarburantS’assurer qu’il y a assez d’essence dans le réser-
voir avant de démarrer. Refaire le plein de carbu-
rant si nécessaire.
AVERTISSEMENT
FWB02532L’essence étant délétère, elle peut provoquer
des blessures, voire la mort. Manipuler l’es-
sence avec prudence. Ne jamais siphonner de
l’essence avec la bouche. Consulter immédia-
tement un médecin en cas d’ingestion, d’inha-
lation excessive de vapeur ou d’éclaboussures
dans les yeux. Si de l’essence se répand sur la
peau, laver au savon et à l’eau. Si de l’essence
se répand sur les vêtements, les changer sans
tarder.
N.B.Vérifier que l’embout du tuyau de la pompe à car-
burant présente le même repère d’identification
du carburant. Au sujet du carburant recommandé
Ce modèle de moteur a été conçu pour utiliser de
l’essence ordinaire sans plomb. L’indice d’octane
recherche doit être de 95 minimum. Si un cogne-
ment ou un cliquetis survient, faire l’essai avec
une essence de marque différente ou d’un indice
d’octane supérieur.
Carburant recommandé :
Essence ordinaire sans plomb
exclusivement
Capacité du réservoir de carburant : 5.6 L (1.5 US gal, 1.2 Imp.gal)
Quantité de la réserve : 0.7 L (0.18 US gal, 0.15 Imp.gal)1. EN228 repère d’identification du carburant
1
E5
E10
UBW463F0.book Page 10 Friday, January 18, 2019 10:24 AM

4-11
4
N.B.L’essence à l’éthanol peut être utilisée lorsque la
concentration en éthanol ne dépasse pas 10 %
(E10). L’essence au méthanol n’est pas recom-
mandée. En effet, elle risque d’endommager le
système d’alimentation en carburant ou de réduire
les performances du véhicule. ATTENTIONFCB00071Utiliser exclusivement de l’essence sans
plomb. L’utilisation d’essence avec plomb en-
dommagerait gravement certaines pièces du
moteur, telles que les soupapes, les segments,

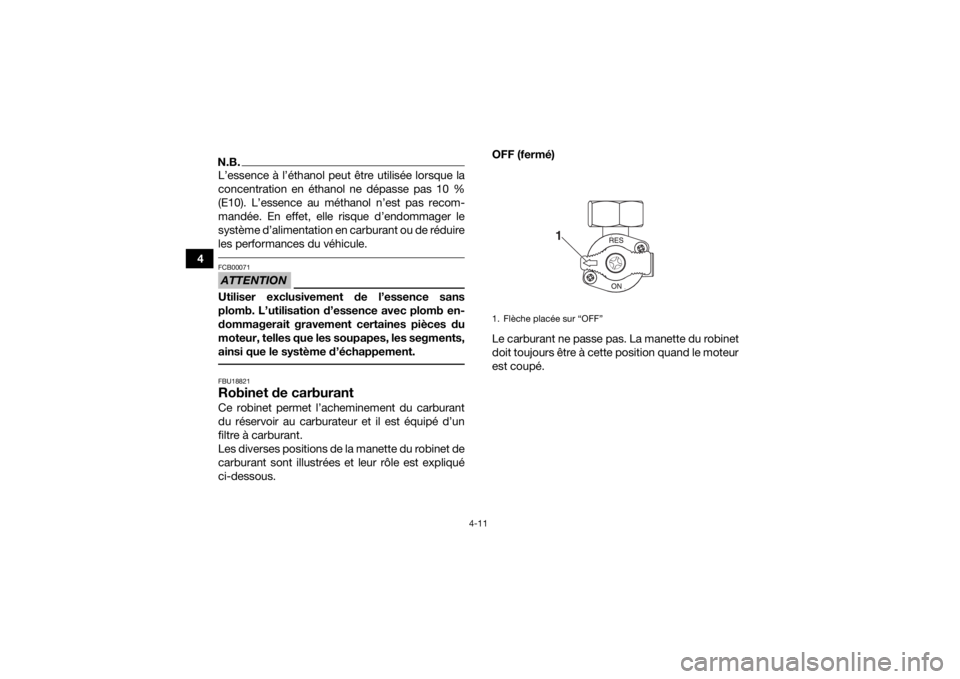

ainsi que le système d’échappement. FBU18821Robinet de carburantCe robinet permet l’acheminement du carburant
du réservoir au carburateur et il est équipé d’un
filtre à carburant.
Les diverses positions de la manette du robinet de
carburant sont illustrées et leur rôle est expliqué
ci-dessous.OFF (fermé)
Le carburant ne passe pas. La manette du robinet
doit toujours être à cette position quand le moteur
est coupé.
1. Flèche placée sur “OFF”
1
