5-2
5
Huile moteur• Contrôler le niveau d’huile.
• Faire l’appoint d’huile si nécessaire.
5-7, 8-19
Transmission • Vérifier les fuites éventuelles dans le différentiel avant, la
boîte de vitesses et le couple conique arrière. 5-7, 5-7, 5-7, 8-30,
8-33, 8-36
Liquide de refroidisse-
ment • Vérifier le niveau de liquide de refroidissement dans le ré-
servoir.
• Faire l’appoint de liquide de refroidissement si nécessaire. 5-7, 8-38
Pédale d’accélérateur • Contrôler le jeu et le bon fonctionnement. 5-7
Ceintures de sécurité • Contrôler le fonctionnement et l’usure. 5-8
Poignée du passager • Contrôler la stabilité et la fixation correcte. 5-8, 7-9
Direction • Contrôler le bon fonctionnement. 5-8
Levier du sélecteur de
vitesses et palettes de
changement de vi-
tesses • Contrôler le bon fonctionnement. 5-9
Embrayage YCC-S • Contrôler le fonctionnement.
• Vérifier le niveau de liquide dans le réservoir.
• Si nécessaire, ajouter le liquide de frein spécifié jusqu’au ni-
veau indiqué.
• Vérifier l’absence de fuites au niveau du circuit hydraulique. 5-9
Visserie • Contrôler l’ensemble de la visserie. 5-9
Instruments, contac-
teurs et feux • Contrôler le bon fonctionnement. 3-3, 4-2, 5-9, 8-71,
8-71
Roues et pneus • Contrôler la pression de gonflage, l’usure et l’état des
pneus. 5-10, 8-61, 8-63
ÉLÉMENT VÉRIFICATION PAGE
UB0F7AF0.book Page 2 Monday, November 6, 2017 3:14 PM

5-3
5
Soufflets de demi-
arbre de roue• Contrôler l’état. 8-40
ÉLÉMENT VÉRIFICATION PAGEUB0F7AF0.book Page 3 Monday, November 6, 2017 3:14 PM

5-4
5
FBU31731Freins avant et arrièrePédale de frein
S’assurer que la garde de la pédale de frein
est nulle. Si ce n’est pas le cas, faire contrô-
ler le circuit des frei ns par un concession-
naire Yamaha. (Voir à la page 8-54.)
 Contrôler le fonctionnement de la pédale
de frein. Elle doit s’ actionner sans à-coups
et présenter une sensation de fermeté lors
du freinage. Dans le cas contraire, faire
contrôler le véhicule chez un concession-
naire Yamaha.
Niveau de liquide de frein
Contrôler le niveau du liquide de frein. Ajouter
du liquide si nécessaire. (Voir à la page 8-52.) Fuite de liquide de frein
S’assurer qu’il n’y a pas de fuite de liquide de
frein au niveau des raccords ou du réservoir
de liquide de frein. Actionner les freins ferme-
ment pendant une minute. En cas d’une fuite
quelconque, faire examiner le véhicule par un
concessionnaire Yamaha.
Fonctionnement des freins
Contrôler le fonctionnement des freins au dé-
but de chaque utilisation. Tester le bon fonc-
tionnement des freins juste après le démar-
rage, tout en roulant lentement. Si la
puissance de freinage est insuffisante,
contrôler le circuit des freins. (Voir à la page
8-51.)
FBU33201CarburantS’assurer qu’il y a assez de carburant dans le
réservoir.
Liquide de frein spécifié : DOT 4
UB0F7AF0.book Page 4 Monday, November 6, 2017 3:14 PM

5-5
5
AVERTISSEMENT
FWB02522L’essence et les vapeurs d’essence sont
extrêmement inflammables. Il convient de
suivre ces instructions pour limiter les ris-
ques d’incendies et d’explosions, et donc
de blessures, lors des ravitaillements. 1. Avant de faire le plein, couper le moteuret s’assurer qu’aucun occupant ne se
trouve dans le véhicule.
Ne jamais effectuer le plein à proximité
d’étincelles, de flammes ou d’autres
sources de chaleur, telles que les
chauffe-eau et séchoirs. Ne pas fumer.
2. Ne pas remplir le réservoir de carburant à l’excès. Comme le carburant se dilate en
se réchauffant, du carburant risque de
s’échapper du réservoir de carburant
sous l’effet de la chaleur du moteur ou du
soleil.
3. Essuyer immédiatement toute coulure de carburant. 4. Veiller à ce que le bouchon du réservoir
de carburant soit bien fermé.
AVERTISSEMENT
FWB02532L’essence étant délétè re, elle peut provo-
quer des blessures, voire la mort. Manipu-
ler l’essence avec prudence. Ne jamais si-
phonner de l’essence avec la bouche.
Consulter immédiatement un médecin en
cas d’ingestion, d’in halation excessive de
vapeur ou d’éclaboussu res dans les yeux.
Si de l’essence se répand sur la peau, laver
au savon et à l’eau. Si de l’essence se ré-
pand sur les vêtements, les changer sans
tarder. Ce moteur Yamaha fonctionne à l’essence
ordinaire sans plomb d’un indice d’octane re-
cherche de 91 ou plus (95 ou plus pour l’Eu-
rope). Si un cognement ou un cliquetis sur-
viennent, changer de marque d’essence ou
utiliser du supercarburant sans plomb. L’es-
UB0F7AF0.book Page 5 Monday, November 6, 2017 3:14 PM

5-6
5
sence sans plomb prolongera la durée de vie
d’une bougie et diminuera les frais d’entre-
tien.
Europe
N.B.Lors du ravitaillement en carburant, vérifier
que la buse de la pompe à essence présente
le même repère d’identification du carburant. Contenants de carburant portables
En cas de transport d’un bidon de carburant
portable dans la benne du Yamaha
YXZ1000R, veiller à l’arrimer solidement et à
refermer correctement son bouchon avant de
démarrer.
Toujours déposer le contenant de carburant
portable à terre avant de le remplir. Avant de
retirer le bouchon du contenant, mettre le pis-
tolet de distribution contre le contenant. Bien
veiller à ce que le pistolet touche l’orifice du
contenant tout au long du remplissage.
AVERTISSEMENT ! Ne jamais refaire le plein du bidon d’essence dans la benne
d’un véhicule. Un ince ndie pourrait se dé-
clencher en raison de l’accumulation
d’électricité statique. Une décharge de
Carburant recommandé : Essence ordinaire sans plomb exclusive-
ment
Europe : Uniquement essence ordinaire
sans plomb d’un indice d’octane recherche
de 95 minimum
Capacité du réservoir de carburant : 34.0 L (8.98 US gal, 7.48 Imp.gal)1. EN228 repère d’identification du carburant
E10
1
UB0F7AF0.book Page 6 Monday, November 6, 2017 3:14 PM

5-7
5
cette accumulation pendant le remplis-
sage pourrait provoquer une étincelle et
enflammer l’essence.
[FWB03270]
FBU35680
Huile moteurS’assurer que le niveau d’huile moteur est
conforme aux spécifications. Ajouter de
l’huile si nécessaire. (Voir à la page 8-19.)ATTENTIONFCB03020 Ne pas utiliser d’huile de grade diesel
“CD” ou une huile de grade supérieur à
celui spécifié. S’assurer également de
ne pas utiliser une huile portant la dési-
gnation “ENERGY CONSERVING II” ou la
même désignation avec un numéro plus
élevé.
 S’assurer qu’aucun corps étranger ne
pénètre dans le réservoir d’huile.
FBU35322Boîte de vitessesVérifier l’absence de fuite d’huile au niveau du
carter de boîte de vitesses.FBU31761Liquide de refroidissementContrôler le niveau du liquide de refroidisse-
ment dans le vase d’expansion et faire l’ap-
point au besoin. (Voir page 8-38.)FBU36020Couple conique arrièreVérifier l’absence de fuite d’huile au niveau du
carter de couple conique arrière.FBU36030DifférentielVérifier l’absence de fuite d’huile au niveau du
carter de différentiel.FBU31791Pédale d’accélérateurAvant de démarrer le moteur, vérifier que la
pédale d’accélérateur fonctionne correcte-
ment. Elle doit s’enfoncer en souplesse et re-
Type et quantité d’huile moteur
recommandés :
Voir à la page 10-1.
UB0F7AF0.book Page 7 Monday, November 6, 2017 3:14 PM

5-8
5
venir à la position de ralenti dès qu’elle est re-
lâchée. Vérifier également que la pédale
d’accélérateur ne présente pas de jeu exces-
sif. Si la pédale d’accélérateur n’est pas en
bon état de fonctionnement, faire contrôler le
véhicule avant de démarrer.FBU31800Ceintures de sécuritéS’assurer qu’aucune ceinture n’est effilo-
chée, déchirée, déformée ou autrement en-
dommagée. Chaque ceinture de sécurité doit
se dérouler facilement et se réenrouler seule
lorsque relâchée. Les ceintures doivent se
bloquer lorsqu’elles sont déroulées brusque-
ment. La languette de l’attache doit s’encli-
queter dans la boucle et se libérer lorsque le
bouton de dégagement est enfoncé ferme-
ment. Essuyer boue ou crasse risquant d’em-
pêcher le bon fonctionnement. Faire réparer
par un concessionnaire Yamaha lorsque né-
cessaire afin de garantir un bon fonctionne-
ment.Une collision peut endommager les systèmes
de retenue du véhicule. Un système de rete-
nue endommagé peut ne pas protéger adé-
quatement son utilisateur, ce qui pourrait se
traduire par des blessures graves ou la mort
en cas d’accident. Afin d’assurer que les sys-
tèmes de retenues fonctionnent toujours cor-
rectement après un accident, les faire inspec-
ter, et le cas échéant, remplacer le plus tôt
possible.
FBU31810Poignée du passagerVérifier que la barre de maintien et ses sup-
ports sont en bon état. S’assurer que les gou-
pilles d’arrêt sont solidement fixées, puis
pousser et tirer sur la poignée de maintien
pour s’assurer qu’elle ne se détache pas.FBU31820DirectionSe garer sur un sol plat.
Tourner le volant vers
la gauche et la droite. S’assurer qu’il n’y a ni
jeu excessif, ni bruit anormal ni points durs.
UB0F7AF0.book Page 8 Monday, November 6, 2017 3:14 PM

5-9
5
Faire réparer par un concessionnaire Yamaha
lorsque nécessaire afin de garantir un bon
fonctionnement.FBU36691Levier du sélecteur de vitesses et pa-
lettes de changement de vitessesLe levier du sélecteur de vitesses et les pa-
lettes de changement de vitesses doivent se
déplacer sans à-coups et revenir dans leur
position d’origine.FBU36672Embrayage YCC-SVérifier le niveau du liquide d’embrayage
YCC-S et corriger si nécessaire. (Voir page
8-52.)
Contrôler le fonctionnement du levier sélec-
teur de vitesses et des palettes de change-
ment de vitesses au début de chaque trajet.N.B.Si le niveau de liquide d’embrayage YCC-S
est bas, veiller à vérifier l’absence de fuite
au niveau du système d’embrayage. 
En présence de fuite, ou si le changement
de rapport est difficile, faire contrôler le vé-
hicule par un concessionnaire Yamaha.
FBU35700Raccords et fixationsToujours vérifier le serrage des raccords et
fixations au châssis et aux roues avant d’utili-
ser le véhicule. Faire vérifier les couples de
serrage par un concessionnaire Yamaha ou
se reporter au Manuel d’atelier.FBU31840Instruments, contacteurs et feuxS’assurer que chaque instrument, contacteur
et feu fonctionne correctement. Corriger si
nécessaire.FBU31851Câbles de commandePar temps froid, s’assurer du bon fonctionne-
ment des câbles de commande avant de par-
tir. AVERTISSEMENT ! Les câbles de com-
UB0F7AF0.book Page 9 Monday, November 6, 2017 3:14 PM

5-10
5
mande peuvent geler par temps froid,
empêchant ainsi la conduite du véhicule.[FWB03280]
FBU35332PneusContrôler fréquemment la pression de gon-
flage des pneus afin de s’assurer qu’elle est
comme spécifié. Contrôler aussi l’usure et
l’état.
Pression de gonflage des pneus
Contrôler et régler la pression de gonflage
des pneus à froid à l’aide d’un manomètre. La
pression de gonflage des pneus doit être
égale des deux côtés. AVERTISSEMENT !
La conduite de ce véhicule avec des pneus
dont la pression de gonflage n’est pas
conforme peut être la cause d’une perte
de contrôle ou d’un capotage entraînant
des blessures, et éventuellement la mort.
Une pression insuffisante peut entraîner le déjantement du pneu qu
and le véhicule est
utilisé dans des conditions extrêmes.
[FWB03960]
UB0F7AF0.book Page 10 Monday, November 6, 2017 3:14 PM

5-11
5

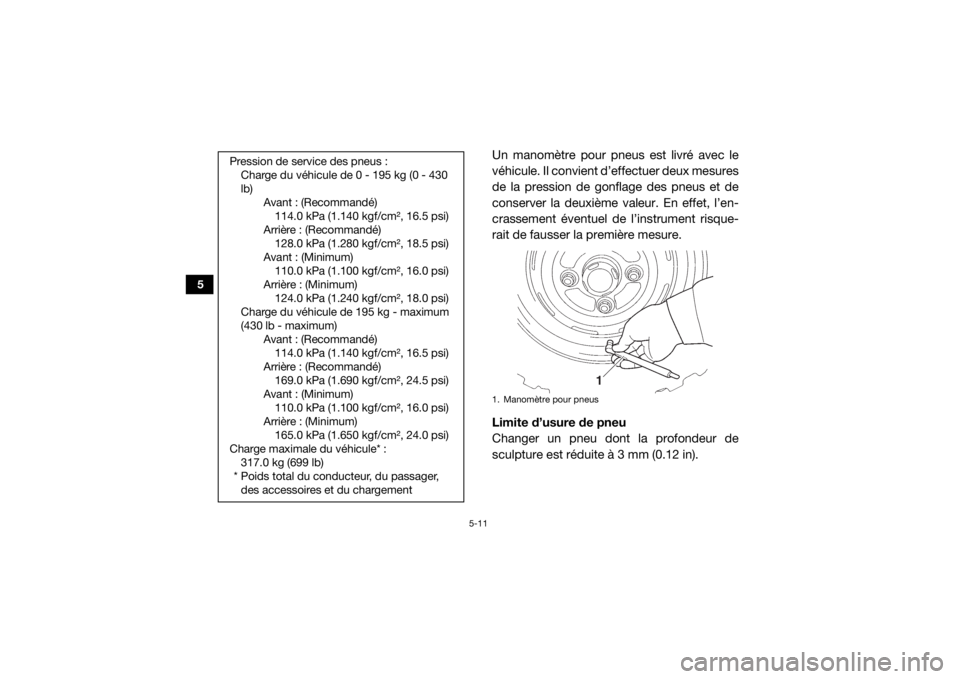

Un manomètre pour pneus est livré avec le
véhicule. Il convient d’effectuer deux mesures
de la pression de gonflage des pneus et de
conserver la deuxième valeur. En effet, l’en-
crassement éventuel de l’instrument risque-
rait de fausser la première mesure.
Limite d’usure de pneu
Changer un pneu dont la profondeur de
sculpture est réduite à 3 mm (0.12 in).
Pression de service des pneus :Charge du véhicule de 0 - 195 kg (0 - 430
lb) Avant : (Recommandé)114.0 kPa (1.140 kgf/cm², 16.5 psi)
Arrière : (Recommandé) 128.0 kPa (1.280 kgf/cm², 18.5 psi)
Avant : (Minimum) 110.0 kPa (1.100 kgf/cm², 16.0 psi)
Arrière : (Minimum) 124.0 kPa (1.240 kgf/cm², 18.0 psi)
Charge du véhicule de 195 kg - maximum
(430 lb - maximum) Avant : (Recommandé)114.0 kPa (1.140 kgf/cm², 16.5 psi)
Arrière : (Recommandé) 169.0 kPa (1.690 kgf/cm², 24.5 psi)
Avant : (Minimum) 110.0 kPa (1.100 kgf/cm², 16.0 psi)
Arrière : (Minimum) 165.0 kPa (1.650 kgf/cm², 24.0 psi)
Charge maximale du véhicule* : 317.0 kg (699 lb)
* Poids total du conducteur, du passager, des accessoires et du chargement
1. Manomètre pour pneus
1
UB0F7AF0.book Page 11 Monday, November 6, 2017 3:14 PM
