YAMAHA YZ125LC 2001 Betriebsanleitungen (in German)

4-6
ENG
RADIATEUR
KÜHLER
RADIATORE
IC455000
MONTAGGIO E
INSTALLAZIONE
IC455341
Radiatore
1. Installare:
9Sfiato del radiatore 1
9Manicotto flessibile del radiato-
re 3 2
9Manicotto flessibile del radiato-
re 1 3
Sul radiatore (destro) 4.
NOTA:
Installare il manicotto flessibile del
radiatore 3 con lo spezzone più corto a
sporgente dal dispositivo di protezione
5sul lato del radiatore.
2. Installare:
9Radiatore (destro) 1
9Bullone [radiatore (destro)] 2
9Manicotto flessibile del radiato-
re 4 3
Consultare la sezione “DIA-
GRAMMA DEL PASSAGGIO
DEI CAVI” al CAPITOLO 2.
3. Installare:
9Radiatore (sinistro) 1
9Bullone [radiatore (sinistro)] 2
9Manicotto flessibile del radiato-
re 2 3
Consultare la sezione “DIA-
GRAMMA DEL PASSAGGIO
DEI CAVI” al CAPITOLO 2.
4. Serrare:
9Brida (manicotto flessibile del
radiatore 1, 3) 4
5. Installare:
9Pannello 1
NOTA:
9Fare attenzione a non piegare il pan-
nello più di quanto sia necessario.
9Agganciare il pannello prima sul lato
interno ae poi sul lato esterno.
MONTAGE UND EINBAU
Kühler
1. Einbauen:
9Kühler-Belüftungsschlauch 1
9Kühlerschlauch 3 2
9Kühlerschlauch 1 3
Zum Kühler (Rechts) 4.
ANMERKUNG:
Den Kühlerschlauch 3 mit der kürze-
ren am Schutz 5überstehenden
Länge aan der Kühlerseite einbau-
en.
2. Einbauen:
9Kühler (Rechts) 1
9Schraube [Kühler (Rechts)] 2
9Kühlerschlauch 4 3
Siehe Abschnitt „KABEL-
FÜHRUNGS-ÜBERSICHT-
PLAN“ im KAPITEL 2.
3. Einbauen:
9Kühler (Links) 1
9Schraube [Kühler (Links)] 2
9Kühlerschlauch 2 3
Siehe Abschnitt „KABEL-
FÜHRUNGS-ÜBERSICHT-
PLAN“ im KAPITEL 2.
4. Festziehen:
9Klemme (Kühlerschlauch 1, 3)
4
5. Einbauen:
9Tafel 1
ANMERKUNG:
9Darauf achten, daß das Blech nicht
mehr als erforderlich abgebogen
wird.
9Das Blech zuerst an der Innenseite
aund danach an der Außenseite
hängen.
REMONTAGE ET
MONTAGE
Radiateur
1. Monter:
9Tuyau de renifard de radiateur
1
9Tuyau de radiateur 3 2
9Tuyau de radiateur 1 3
Sur le radiateur (droit) 4.
N.B.:
Fixer le tuyau de radiateur 3 avec
l’embout le plus court asortant du
protecteur 5sur le côté du radiateur.
2. Monter:
9Radiateur (droit) 1
9Boulon [radiateur (droit)] 2
9Tuyau de radiateur 4 3
Se reporter à la section “CHE-
MINEMENT DES CABLES”
du CHAPITRE 2.
3. Monter:
9Radiateur (gauche) 1
9Boulon [radiateur (gauche)] 2
9Tuyau de radiateur 2 3
Se reporter à la section “CHE-
MINEMENT DES CABLES”
du CHAPITRE 2.
4. Serrer:
9Bride (tuyau du radiateur 1, 3)
4
5. Monter:
9Panneau 1
N.B.:
9Attention à ne pas plier le panneau
plus qu’il n’est nécessaire.
9Accrocher le panneau d’abord à
l’intérieur apuis a l’extérieur.
1 Nm (0,1 m•kg, 0,7 ft•lb)
1 Nm (0,1 m•kg, 0,7 ft•lb)
1 Nm (0,1 m•kg, 0,7 ft•lb)
1 Nm (0,1 m•kg, 0,7 ft•lb)
1 Nm (0,1 m•kg, 0,7 ft•lb)
1 Nm (0,1 m•kg, 0,7 ft•lb)
1 Nm (0,1 m•kg, 0,7 ft•lb)
1 Nm (0,1 m•kg, 0,7 ft•lb)
1 Nm (0,1 m•kg, 0,7 ft•lb)
1 Nm (0,1 m•kg, 0,7 ft•lb)
1 Nm (0,1 m•kg, 0,7 ft•lb)
1 Nm (0,1 m•kg, 0,7 ft•lb)
1 Nm (0,1 m•kg, 0,7 ft•lb)
1 Nm (0,1 m•kg, 0,7 ft•lb)
1 Nm (0,1 m•kg, 0,7 ft•lb)
5MV-9-30-4A 6/19/00 1:47 PM Page 13

4-7
ENGCARBURETOR AND REED VALVE
EC460000
CARBURETOR AND REED VALVE
Extent of removal Order Part name Q’ty Remarks
CARBURETOR AND
REED VALVE REMOVAL
Preparation for Fuel tank Refer to “SEAT, FUEL TANK AND
removal SIDE COVERS” section.
1 Clamp (carburetor joint) 2
Loosen the screws (carburetor joint).
2 Carburetor 1
3 Carburetor joint 1
4 Reed valve assembly 1
5 Stopper (reed valve) 2
6 Reed valve 21
Extent of removal:1Carburetor removal2Reed valve removal
2
10 Nm (1.0 m•kg, 7.2 ft•lb)
1 Nm (0.1 m•kg, 0.7 ft•lb)
5MV-9-30-4A 6/19/00 1:47 PM Page 14

4-7
ENG
CARBURATEUR ET SOUPAPE FLEXIBLE
VERGASER UND ZUNGENVENTIL
CARBURATORE E VALVOLA A LAMELLA
Etendue de dépose Ordre Nom de pièce Q’té Remarques
DEPOSE DU CARBURATEUR ET DE
LA SOUPAPE FLEXIBLE
Réservoir à essence Se reporter à la section “SELLE, RESERVOIR A
ESSENCE ET COUVERCLES LATERAUX”.
1 Bride(raccord de carburateur) 2 Desserrer les vis (raccord de carburateur).
2 Carburateur 1
3 Raccord de carburateur 1
4 Ens. soupape flexible 1
5 Butée (soupape flexible) 2
6 Soupape flexible 2
AusbauumfangReihen-
TeilenameStück-
Bemerkungen
folgezahl
AUSBAU DES VERGASERS UND
ZUNGENVENTILS
Kraftstofftank Siehe Abschnitt „SITZ, KRAFTSTOFFTANK UND
SEITENDECKEL“.
1 Klemme (Vergaserverbindung) 2 Die Schrauben (Vergaserverbindung) lösen.
2 Vergaser 1
3 Vergaserverbindung 1
4 Zungenventil 1
5 Anschlag (Zungenventil) 2
6 Zungenventil 2
VERGASER UND ZUNGENVENTIL
Ausbauumfang:1Ausbau des Vergasers2Ausbau des Zungenventils
IC460000
CARBURATORE E VALVOLA A LAMELLA
Ampiezza della rimozione:1Rimozione del carburatore2Rimozione della valvola a lamella
Ampiezza della rimozione Ordine Particolare Quantità Osservazioni
RIMOZIONE DEL CARBURATORE E
DELLA VALVOLA A LAMELLA
Serbatoio del carburante Consultare la sezione “SELLA, SERBATOIO DEL
CARBURANTE E COPERTURE LATERALI”.
1 Brida (giunto del carburatore) 2 Allentare le viti (giunto del carburatore).
2 Carburatore 1
3 Giunto del carburatore 1
4 Gruppo valvola a lamella 1
5 Fermo (valvola a lamella) 2
6 Valvola a lamella 2Preparazione per
la rimozione
Verbereitung für den Ausbau
1
2
1
2
1
2
CARBURATEUR ET SOUPAPE FLEXIBLE
Etendue de dépose:1Dépose du carburateur2Dépose de la soupape flexible
Préparation
pour la dépose
5MV-9-30-4A 6/19/00 1:47 PM Page 15

4-8
ENGCARBURETOR AND REED VALVE
EC468000
CARBURETOR DISASSEMBLY
Extent of removal Order Part name Q’ty Remarks
CARBURETOR DISASSEMBLY
1Mixing chamber top 1
2Throttle valve 1 Refer to “REMOVAL POINTS”.
3Needle holder 1
4Jet needle 1
5Float chamber 1
6Needle jet cover 1
7Float pin 1
8Float 1
9Valve seat 1
0Main jet 1
qMain jet holder 1
wPilot jet 1
eStarter plunger 1
rThrottle stop screw 1
tPilot air screw 1
Extent of removal:1Carburetor disassembly
1
5MV-9-30-4A 6/19/00 1:47 PM Page 16

4-8
ENG
CARBURATEUR ET SOUPAPE FLEXIBLE
VERGASER UND ZUNGENVENTIL
CARBURATORE E VALVOLA A LAMELLA
Etendue de dépose Ordre Nom de pièce Q’té Remarques
DEMONTAGE DU CARBURATEUR1Haut de chambre de mélange 1
2Boisseau 1 Se reporter à “POINTS DE DEPOSE”.
3Support de pointeau 1
4Aiguille 1
5Chambre du flotteur 1
6Couvercle de gicleur à aiguilles 1
7Axe de flotteur 1
8Flotteur 1
9Siège de pointeau 1
0Gicleur principal 1
qSupport de gicleur principal 1
wGicleur de ralenti 1
ePlongeur de démarreur 1
rVis butée d’accélérateur 1
tVis de richesse 1
AusbauumfangReihen-
TeilenameStück-
Bemerkungen
folgezahl
DEMONTAGE DES VERGASERS
1Mischkammer-Oberteil 1
2Drosselventil 1 Siehe unter „AUSBAUPUNKTE“.
3Nadelhalter 1
4Düsennadel 1
5Schwimmerkammer 1
6Nadeldüsendeckel 1
7Schwimmerstift 1
8Schwimmer 1
9Ventilsitz 1
0Hauptdüse 1
qHauptdüsenhalter 1
wLeerlaufdüse 1
eStarter-Plungerkolben 1
rDrosselanschlagschraube 1
tLeerlauf-Luftregulierschraube 1
DEMONTAGE DES VERGASERS
Ausbauumfang:1Demontage des Vergasers
IC468000
SMONTAGGIO DEL CARBURATORE
Ampiezza della rimozione:1Smontaggio del carburatore
Ampiezza della rimozione Ordine Particolare Quantità Osservazioni
SMONTAGGIO DEL
CARBURATORE
1Parte superiore del diffusore 1
2Valvola regolatrice del flusso 1 CONSULTARE “PUNTI DI RIMOZIONE”.
3Portaghi 1
4Ago a getto 1
5Vaschetta 1
6Coperchio del getto ad ago 1
7Perno del galleggiante 1
8Galleggiante 1
9Sede della valvola 1
0Getto principale 1
qSupporto del getto principale 1
wGetto pilota 1
eStantuffo dell’avviamento 1
rVite di arresto della valvola a farfalla 1
tVite dell’aria pilota 1
1
1
1
DEMONTAGE DU CARBURATEUR
Etendue de dépose:1Démontage du carburateur
5MV-9-30-4A 6/19/00 1:47 PM Page 17

4-9
ENGCARBURETOR AND REED VALVE
EC466030

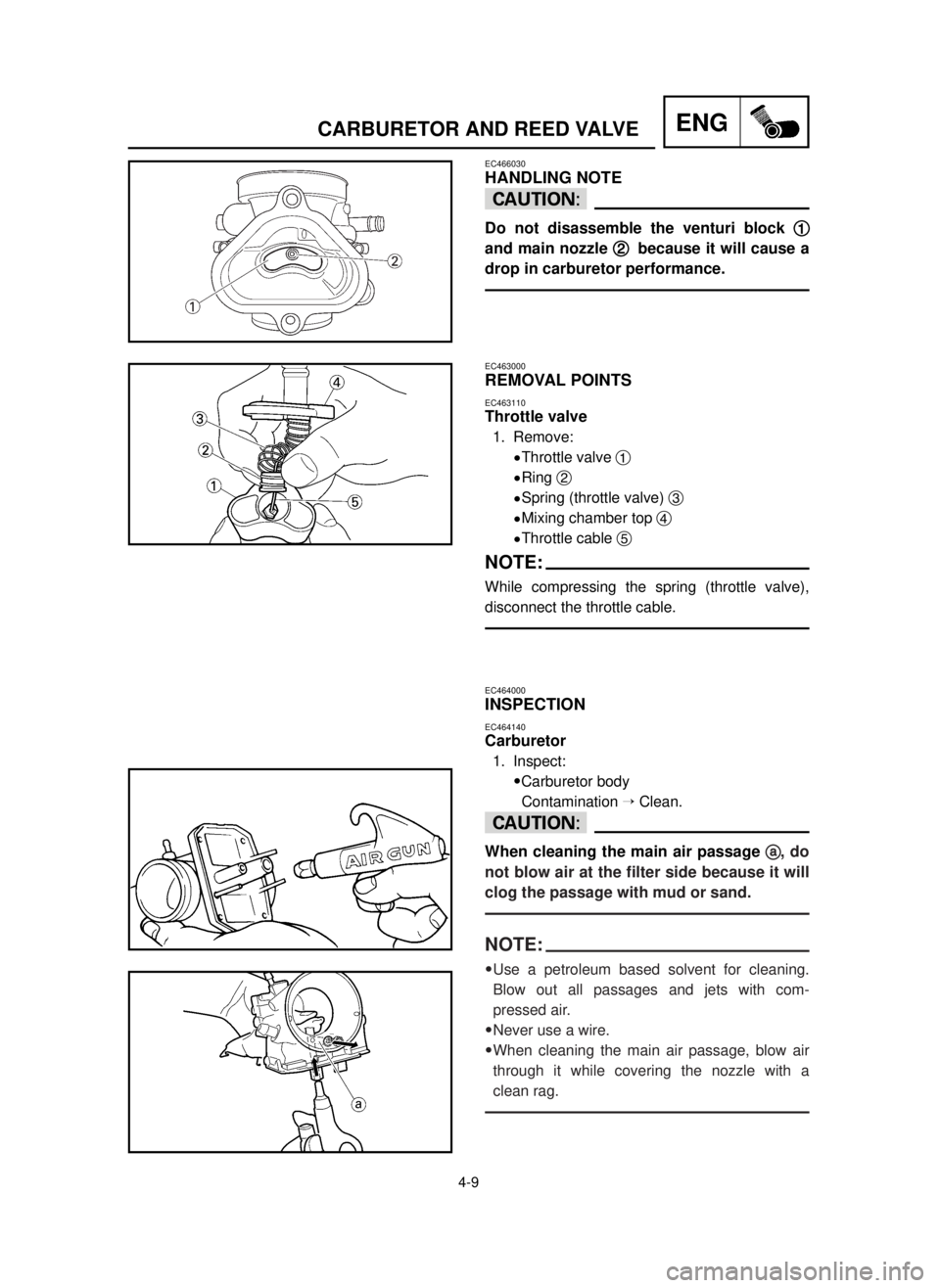

HANDLING NOTE
cC
Do not disassemble the venturi block 1 1
and main nozzle 2 2

because it will cause a
drop in carburetor performance.
EC463000
REMOVAL POINTS
EC463110
Throttle valve
1. Remove:
9Throttle valve 1
9Ring 2
9Spring (throttle valve) 3
9Mixing chamber top 4
9Throttle cable 5
NOTE:
While compressing the spring (throttle valve),
disconnect the throttle cable.
EC464000
INSPECTION
EC464140
Carburetor
1. Inspect:
9Carburetor body
Contamination ÕClean.
cC
When cleaning the main air passage a
a, do
not blow air at the filter side because it will
clog the passage with mud or sand.
NOTE:
9Use a petroleum based solvent for cleaning.
Blow out all passages and jets with com-
pressed air.
9Never use a wire.
9When cleaning the main air passage, blow air
through it while covering the nozzle with a
clean rag.
5MV-9-30-4A 6/19/00 1:47 PM Page 18

4-9
ENG
CARBURATEUR ET SOUPAPE FLEXIBLE
VERGASER UND ZUNGENVENTIL
CARBURATORE E VALVOLA A LAMELLA
HANDHABUNGSHINWEISE
dD
Venturiblock 1 1
und Hauptdüse 2 2
nicht ausbauen, weil dadurch ein
Leistungsabfall beim Vergaser
bewirkt wird.
AUSBAUPUNKTE
Drosselventil
1. Ausbauen:
9Drosselventil 1
9Ring 2
9Feder (Drosselventil) 3
9Mischkammer-Oberteil 4
9Gasseil 5
ANMERKUNG:
Die Feder zusammendrücken (Dros-
selventil), und den Gasseil abtrennen.
INSPEKTION
Vergaser
1. Prüfen:
9Vergasergehäuse
VerschmutzungÕReinigen.
dD
Beim Säubern des Hauptluftkanals
a a
darf man keine Luft an der Filter-
seite einblasen weil dadurch der
Kanal mit Schlamm oder Sand ver-
stopft wird.
ANMERKUNG:
9Lösungmittel auf Petroleumbasis für
das Reinigen verwenden. Alle
Kanäle und Düsen mit Druckluft
durchblasen.
9Niemals einen Draht verwenden.
9Beim Säubern des Hauptluftkanals
soll man diesen mit Luft durchblasen
und dabei die Düse mit einem sau-
beren Lappen abdecken.
REMARQUES
CONCERNANT LA
MANIPULATION
fF
Ne pas démonter le bloc 1 1
de ventu-
ri et le gicleur principal 2 2
, car cela
provoquerait une réduction des per-
formances du carburateur.
POINTS DE DEPOSE
Boisseau
1. Déposer:
9Boisseau 1
9Bague 2
9Ressort (boisseau) 3
9Haut de chambre de méclange
4
9Cáble d’accélérateur 5
N.B.:
Tout en comprimant le ressort (bois-
seau), déconnecter le câble d’accéléra-
teur.
VERIFICATION
Carburateur
1. Examiner:
9Corps du carburateur
EncrasséÕNettoyer.
fF
Lors du nettoyage du conduit d’air
principal a a
, ne pas diriger le souffle
d’air comprimé du côté du filtre, car
cela risque d’obstruer le conduit avec
de la boue ou du sable.
N.B.:
9Pour le nettoyage, employer un dis-
solvant à base de pétrole. Passer tous
les conduits et gicleurs à l’air compri-
mé.
9Ne jamais utiliser de fil.
9Lors du nettoyage du conduit d’air
principal, diriger le souffle d’air com-
primé à l’intérieur tout en recouvrant
le gicleur d’un chiffon.
IC466030
NOTA PER IL MANEGGIO
iI
Non smontare il blocco del diffusore
1 1
e l'ugello principale 2 2
perché
questo provocherebbe un calo di ren-
dimento del carburatore.
IC463000
PUNTI DI RIMOZIONE
IC463140
Valvola regolatrice del flusso
1. Togliere:
9Valvola regolatrice del flusso 1
9Anello 2
9Molla (valvola regolatrice del
flusso) 3
9Parte superiore del diffusore 4
9Cavo dell’acceleratore 5
NOTA:
Scollegare il cavo dell’acceleratore
comprimendo la molla (valvola regola-
trice del flusso).
IC464100
ISPEZIONE
IC464140
Carburatore
1. Ispezionare
9Corpo del carburatore
ContaminazioneÕPulirlo.
iI
Quando si pulisce il passaggio dell'a-
ria principale a a
, non soffiare aria
dal lato del filtro perché ciú rischia di
intasarlo con fango o sabbia.
NOTA:
9Per la pulitura, usare un solvente a
base di petrolio. Soffiare tutti i pas-
saggi e i getti con aria compressa.
9Non usare mai un filo metallico.
9Per pulire il passaggio dell'aria princi-
pale, soffiare aria attraverso di esso
coprendo al tempo stesso l'ugello con
un panno pulito.
5MV-9-30-4A 6/19/00 1:47 PM Page 19

4-10
ENGCARBURETOR AND REED VALVE
EC464200
Needle valve
1. Inspect:
9Needle valve 1
9Valve seat 2
Grooved wear aÕReplace.
Dust bÕClean.
NOTE:
Always replace the needle valve and valve seat
as a set.
EC464301
Throttle valve
1. Check:
9Free movement
Stick ÕRepair or replace.
NOTE:
Insert the throttle valve 1into the carburetor
body, and check for free movement.
EC464401
Jet needle
1. Inspect:
9Jet needle 1
Bends/Wear ÕReplace.
9Clip groove
Free play exists/Wear ÕReplace.
9Clip position
Standard clip position:
No.3 Groove
2. Inspect:
9Main jet 1
9Main jet holder 2
9Pilot jet 3
Contamination ÕClean.
NOTE:
9Use a petroleum based solvent for cleaning.
Blow out all passages and jets with com-
pressed air.
9Never use a wire.
5MV-9-30-4A 6/19/00 1:47 PM Page 20

4-10
ENG
CARBURATEUR ET SOUPAPE FLEXIBLE
VERGASER UND ZUNGENVENTIL
CARBURATORE E VALVOLA A LAMELLA
Standard-Klemmposition:Nut Nr.3
Posizione normale del
fermaglio a graffa:
Scanalatura No. 3Position standard de
ciclip:
Groove N°3
IC464200Valvola ad ago
1. Ispezionare:
9Valvola ad ago 1
9Sede della valvola 2
Usura con scanalature a
ÕSostituirle.
Polvere bÕPulirle.
NOTA:
Sostituire sempre la valvola ad ago e la
sede della valvola come set.
IC464301Valvola regolatrice del flusso
1. Controllare:
9Libertà di movimento
Inceppamento Õ Ripararla o
sostituirla.
NOTA:
Inserire la valvola regolatrice del flusso
1nel corpo del carburatore e control-
lare la libertà di movimento.
IC464401Ago a getto
1. Ispezionare:
9Ago a getto 1
Curvature/UsuraÕSostituirlo.
9Scanalatura del fermaglio a
graffa
Esiste gioco/UsuraÕSostituirlo.
9Posizione del fermaglio a graffa
Nadelventil
1. Prüfen:
9Nadelventil 1
9Ventilsitz 2
Nutenförmiger Abnutzung a
ÕErneuern.
Staub bÕReinigen.
ANMERKUNG:
Nadelventil und Ventilsitz als Einheit
erneuern.
Drosselventil
1. Kontrollieren:
9Freie Bewegung
KlemmungÕReparieren oder
erneuern.
ANMERKUNG:
Das Drosselventil 1in das Vergaser-
gehäuse einsetzen und auf freie
Bewegung kontrollieren.
Düsennadel
1. Prüfen:
9Düsennadel 1
Biegung/VerschleißÕErneu-
ern.
9Klemmnut
Spiel vorhanden/VerschleißÕ
Erneuern.
9Klemmposition
Pointeau
1. Examiner:
9Pointeau 1
9Siège de pointeau 2
Usure creusée aÕChanger.
Poussière bÕNettoyer.
N.B.:
Toujours changer le pointeau et le siège
de pointeau ensemble.
Boisseau
1. Contrôler:
9Mouvement
CoincementÕRéparer ou chan-
ger.
N.B.:
Insérer le boisseau 1dans le corps du
carburateur et contrôler s’il coulisse en
douceur.
Aiguille
1. Examiner:
9Aiguille 1
Déformée/usureÕChanger.
9Gorge du circlips
Le jeu existe/usureÕChanger.
9Position du circlip 2. Examiner:
9Gicleur principal 1
9Support de gicleur principal 2
9Gicleur de ralenti 3
EncrasséÕNettoyer.
N.B.:
9Pour le nettoyage, employer un dis-
solvant à base de pétrole. Passer tous
les conduits et gicleurs à l’air compri-
mé.
9Ne jamais utiliser de fil.
2. Prüfen:
9Hauptdüse 1
9Hauptdüsenhalter 2
9Leerlaufdüse 3
VerschmutzungÕReinigen.
ANMERKUNG:
9Lösungmittel auf Petroleumbasis für
das Reinigen verwenden. Alle
Kanäle und Düsen mit Druckluft
durchblasen.
9Niemals einen Draht verwenden.
2. Ispezionare:
9Getto principale 1
9Supporto del getto principale 2
9Getto pilota 3
ContaminazioneÕPulirli.
NOTA:
9Per la pulitura, usare un solvente a
base di petrolio. Soffiare tutti i pas-
saggi e i getti con aria compressa.
9Non usare mai un filo metallico.
5MV-9-30-4A 6/19/00 1:47 PM Page 21

4-11
ENGCARBURETOR AND REED VALVE
Measurement and adjustment steps:
9Remove the drain plug.
9Connect the fuel level gauge adapter 2and
fuel level gauge 1to the float chamber.
Fuel level gauge adapter:
YM-01470/90890-01470
Fuel level gauge:
YM-1312-A/90890-01312
9Hold the fuel level gauge vertically next to
the float chamber mating surface.
9Measure the fuel level with the fuel level
gauge.
NOTE:
Keep the carburetor and fuel level gauge ver-
tically when measuring the fuel level.
9If the fuel level is not within specification, in-
spect the valve seat and needle valve.
9If either is worn, replace them both.
9If both are fine, adjust the fuel level by bend-
ing the float tab bon the float.
9Recheck the fuel level.
EC464802
Fuel level
1. Measure:
9Fuel level a
Out of specification ÕAdjust.
Fuel level:
13.5~14.5 mm (0.53~0.57 in)
Above the float chamber
mating surface
EC464A00
Filter
1. Inspect:
9Filter 1
Damage Õ Replace.
NOTE:
Inspect the filter as it is assembled to the carbu-
retor. Do not remove the filter except when
replacing it.
5MV-9-30-4A 6/19/00 1:47 PM Page 22
