YAMAHA YZ125LC 2010 Betriebsanleitungen (in German)

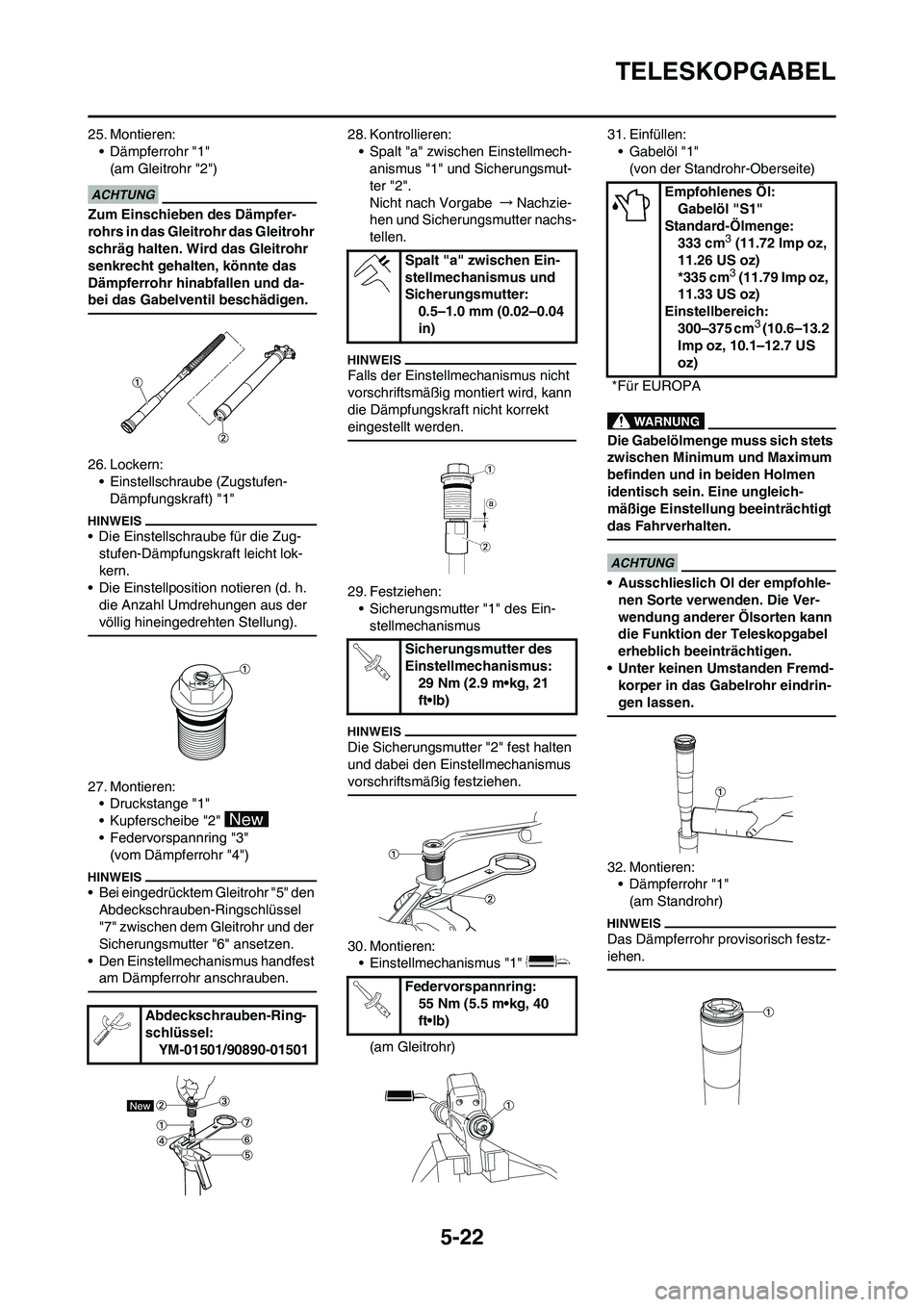

5-22
TELESKOPGABEL
25. Montieren:
• Dämpferrohr "1"
(am Gleitrohr "2")
Zum Einschieben des Dämpfer-
rohrs in das Gleitrohr das Gleitrohr
schräg halten. Wird das Gleitrohr
senkrecht gehalten, könnte das
Dämpferrohr hinabfallen und da-
bei das Gabelventil beschädigen.
26. Lockern:
• Einstellschraube (Zugstufen-
Dämpfungskraft) "1"
• Die Einstellschraube für die Zug-
stufen-Dämpfungskraft leicht lok-
kern.
• Die Einstellposition notieren (d. h.
die Anzahl Umdrehungen aus der
völlig hineingedrehten Stellung).
27. Montieren:
• Druckstange "1"
• Kupferscheibe "2"
• Federvorspannring "3"
(vom Dämpferrohr "4")
• Bei eingedrücktem Gleitrohr "5" den
Abdeckschrauben-Ringschlüssel
"7" zwischen dem Gleitrohr und der
Sicherungsmutter "6" ansetzen.
• Den Einstellmechanismus handfest
am Dämpferrohr anschrauben.
28. Kontrollieren:
• Spalt "a" zwischen Einstellmech-
anismus "1" und Sicherungsmut-
ter "2".
Nicht nach Vorgabe →Nachzie-
hen und Sicherungsmutter nachs-
tellen.
Falls der Einstellmechanismus nicht
vorschriftsmäßig montiert wird, kann
die Dämpfungskraft nicht korrekt
eingestellt werden.
29. Festziehen:
• Sicherungsmutter "1" des Ein-
stellmechanismus
Die Sicherungsmutter "2" fest halten
und dabei den Einstellmechanismus
vorschriftsmäßig festziehen.
30. Montieren:
• Einstellmechanismus "1"
(am Gleitrohr)31. Einfüllen:
• Gabelöl "1"
(von der Standrohr-Oberseite)
Die Gabelölmenge muss sich stets
zwischen Minimum und Maximum
befinden und in beiden Holmen
identisch sein. Eine ungleich-
mäßige Einstellung beeinträchtigt
das Fahrverhalten.
• Ausschlieslich Ol der empfohle-
nen Sorte verwenden. Die Ver-
wendung anderer Ölsorten kann
die Funktion der Teleskopgabel
erheblich beeinträchtigen.
• Unter keinen Umstanden Fremd-
korper in das Gabelrohr eindrin-
gen lassen.
32. Montieren:
• Dämpferrohr "1"
(am Standrohr)
Das Dämpferrohr provisorisch festz-
iehen.
Abdeckschrauben-Ring-
schlüssel:
YM-01501/90890-01501
Spalt "a" zwischen Ein-
stellmechanismus und
Sicherungsmutter:
0.5–1.0 mm (0.02–0.04
in)
Sicherungsmutter des
Einstellmechanismus:
29 Nm (2.9 m•kg, 21
ft•lb)
Federvorspannring:
55 Nm (5.5 m•kg, 40
ft•lb)
Empfohlenes Öl:
Gabelöl "S1"
Standard-Ölmenge:
333 cm
3 (11.72 Imp oz,
11.26 US oz)
*335 cm
3 (11.79 Imp oz,
11.33 US oz)
Einstellbereich:
300–375 cm
3 (10.6–13.2
Imp oz, 10.1–12.7 US
oz)
*Für EUROPA

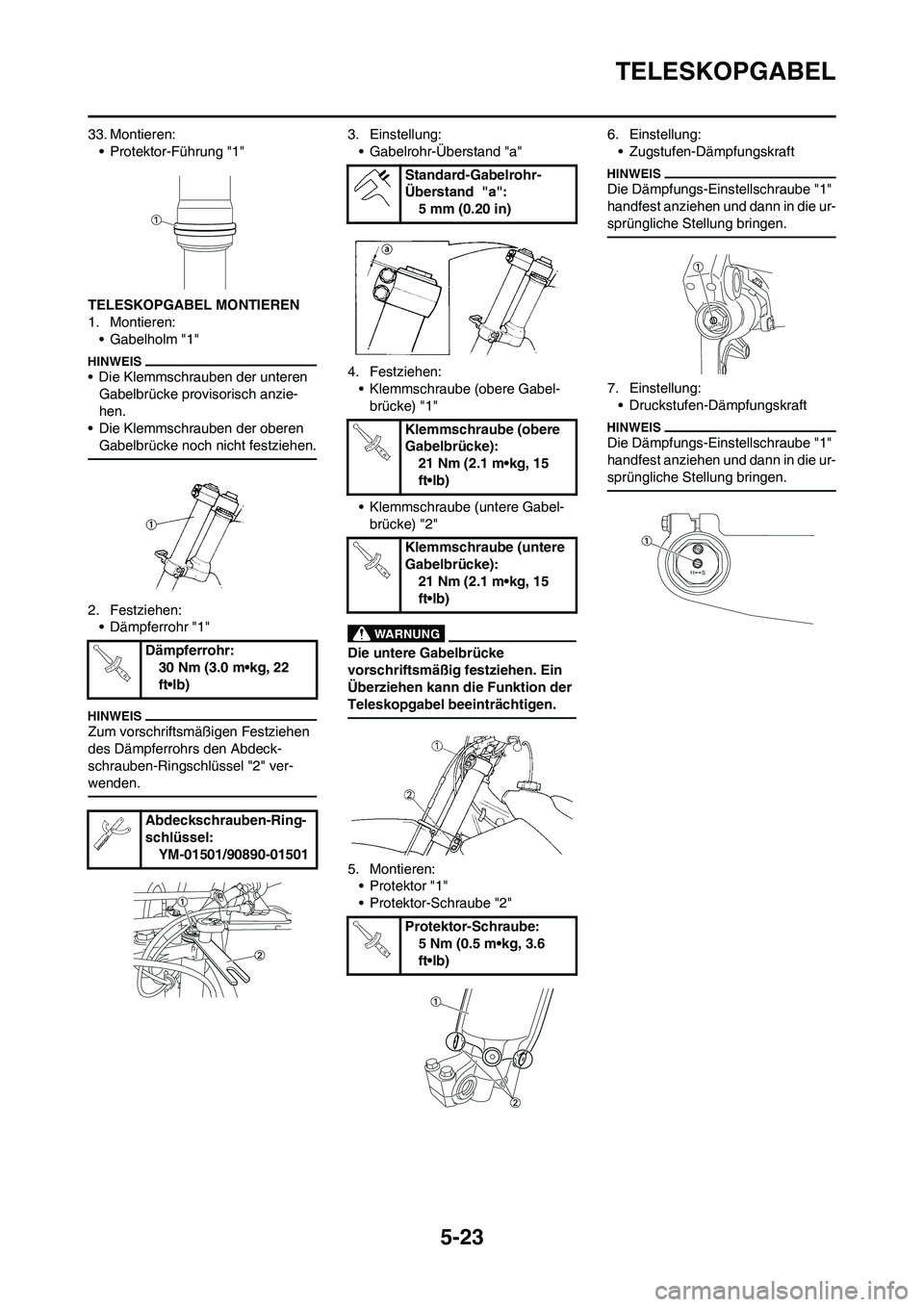

5-23
TELESKOPGABEL
33. Montieren:
• Protektor-Führung "1"
TELESKOPGABEL MONTIEREN
1. Montieren:
• Gabelholm "1"
• Die Klemmschrauben der unteren
Gabelbrücke provisorisch anzie-
hen.
• Die Klemmschrauben der oberen
Gabelbrücke noch nicht festziehen.
2. Festziehen:
• Dämpferrohr "1"
Zum vorschriftsmäßigen Festziehen
des Dämpferrohrs den Abdeck-
schrauben-Ringschlüssel "2" ver-
wenden.
3. Einstellung:
• Gabelrohr-Überstand "a"
4. Festziehen:
• Klemmschraube (obere Gabel-
brücke) "1"
• Klemmschraube (untere Gabel-
brücke) "2"
Die untere Gabelbrücke
vorschriftsmäßig festziehen. Ein
Ãœberziehen kann die Funktion der
Teleskopgabel beeinträchtigen.
5. Montieren:
• Protektor "1"
• Protektor-Schraube "2"6. Einstellung:
• Zugstufen-Dämpfungskraft
Die Dämpfungs-Einstellschraube "1"
handfest anziehen und dann in die ur-
sprüngliche Stellung bringen.
7. Einstellung:
• Druckstufen-Dämpfungskraft
Die Dämpfungs-Einstellschraube "1"
handfest anziehen und dann in die ur-
sprüngliche Stellung bringen.
Dämpferrohr:
30 Nm (3.0 m•kg, 22
ft•lb)
Abdeckschrauben-Ring-
schlüssel:
YM-01501/90890-01501
Standard-Gabelrohr-
Ãœberstand "a":
5 mm (0.20 in)
Klemmschraube (obere
Gabelbrücke):
21 Nm (2.1 m•kg, 15
ft•lb)
Klemmschraube (untere
Gabelbrücke):
21 Nm (2.1 m•kg, 15
ft•lb)
Protektor-Schraube:
5 Nm (0.5 m•kg, 3.6
ft•lb)

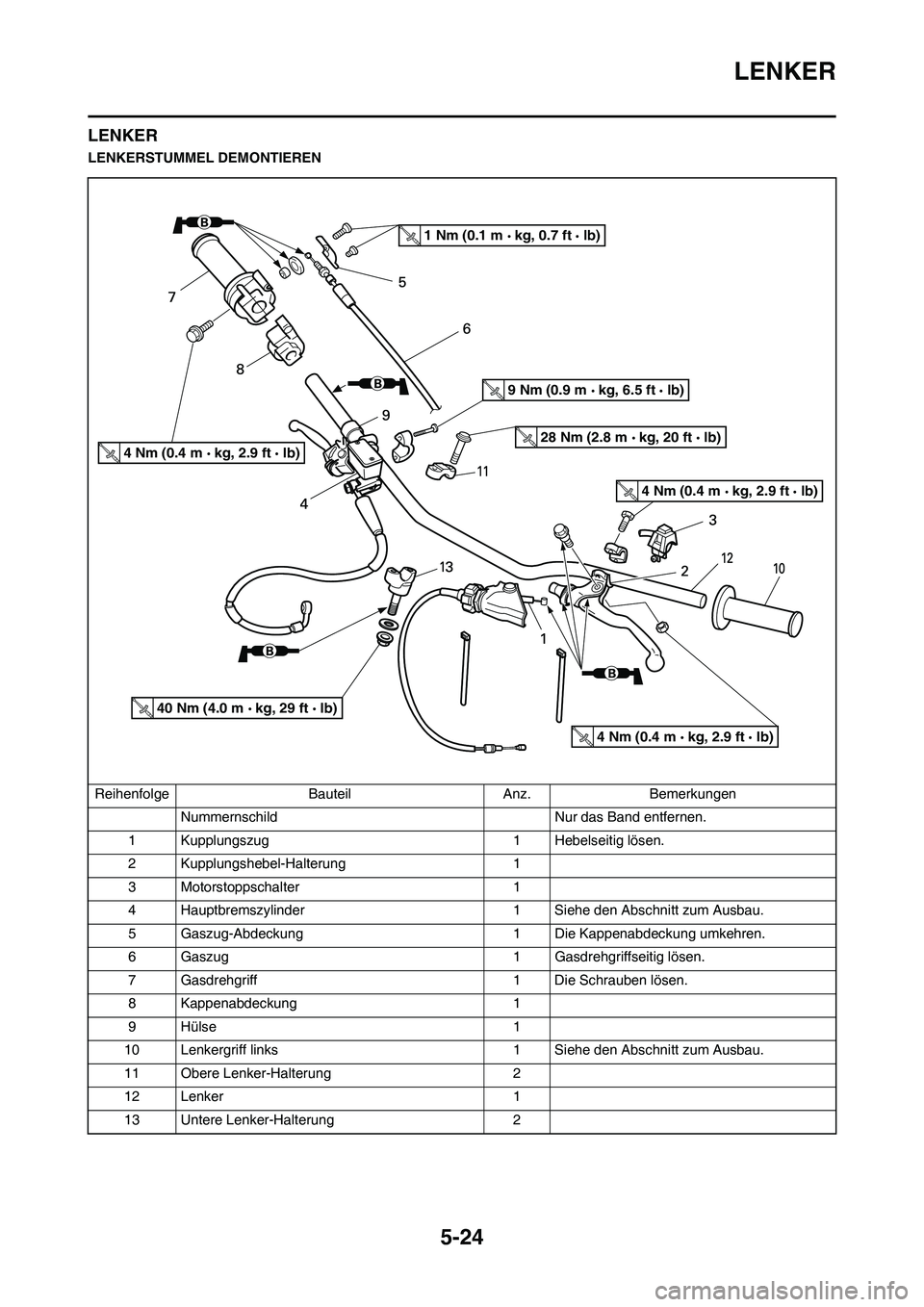

5-24
LENKER
LENKER
LENKERSTUMMEL DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Nummernschild Nur das Band entfernen.
1 Kupplungszug 1 Hebelseitig lösen.
2 Kupplungshebel-Halterung 1
3 Motorstoppschalter 1
4 Hauptbremszylinder 1 Siehe den Abschnitt zum Ausbau.
5 Gaszug-Abdeckung 1 Die Kappenabdeckung umkehren.
6 Gaszug 1 Gasdrehgriffseitig lösen.
7 Gasdrehgriff 1 Die Schrauben lösen.
8 Kappenabdeckung 1
9 Hülse 1
10 Lenkergriff links 1 Siehe den Abschnitt zum Ausbau.
11 Obere Lenker-Halterung 2
12 Lenker 1
13 Untere Lenker-Halterung 2
1 Nm (0.1 m kg, 0.7 ft lb)
4 Nm (0.4 m kg, 2.9 ft lb)
4 Nm (0.4 m kg, 2.9 ft lb)
4 Nm (0.4 m kg, 2.9 ft lb)
9 Nm (0.9 m kg, 6.5 ft lb)
28 Nm (2.8 m kg, 20 ft lb)
40 Nm (4.0 m kg, 29 ft lb)

5-25
LENKER

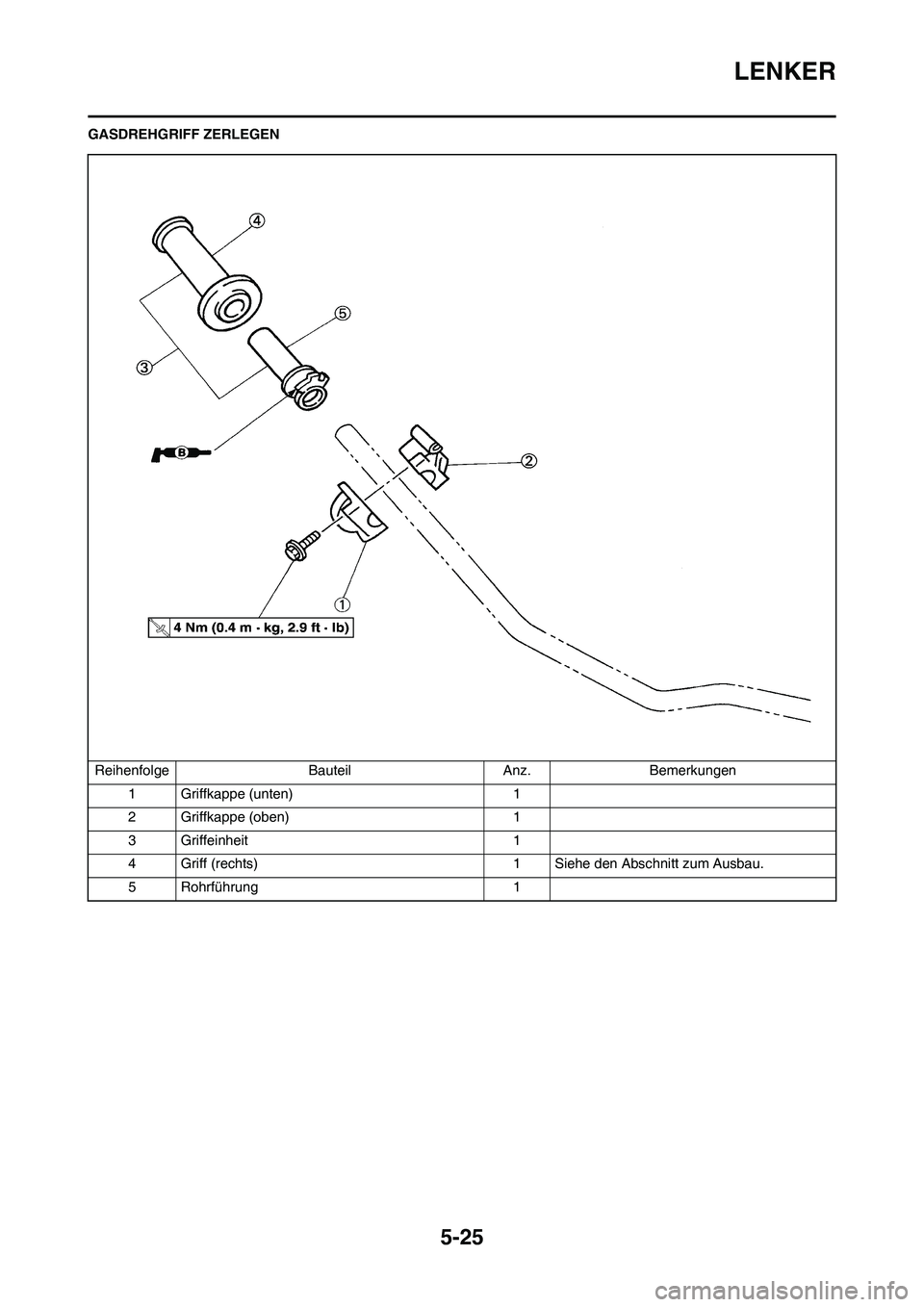

GASDREHGRIFF ZERLEGEN
Reihenfolge Bauteil Anz. Bemerkungen
1 Griffkappe (unten) 1
2 Griffkappe (oben) 1
3 Griffeinheit 1
4 Griff (rechts) 1 Siehe den Abschnitt zum Ausbau.
5 Rohrführung 1

5-26
LENKER

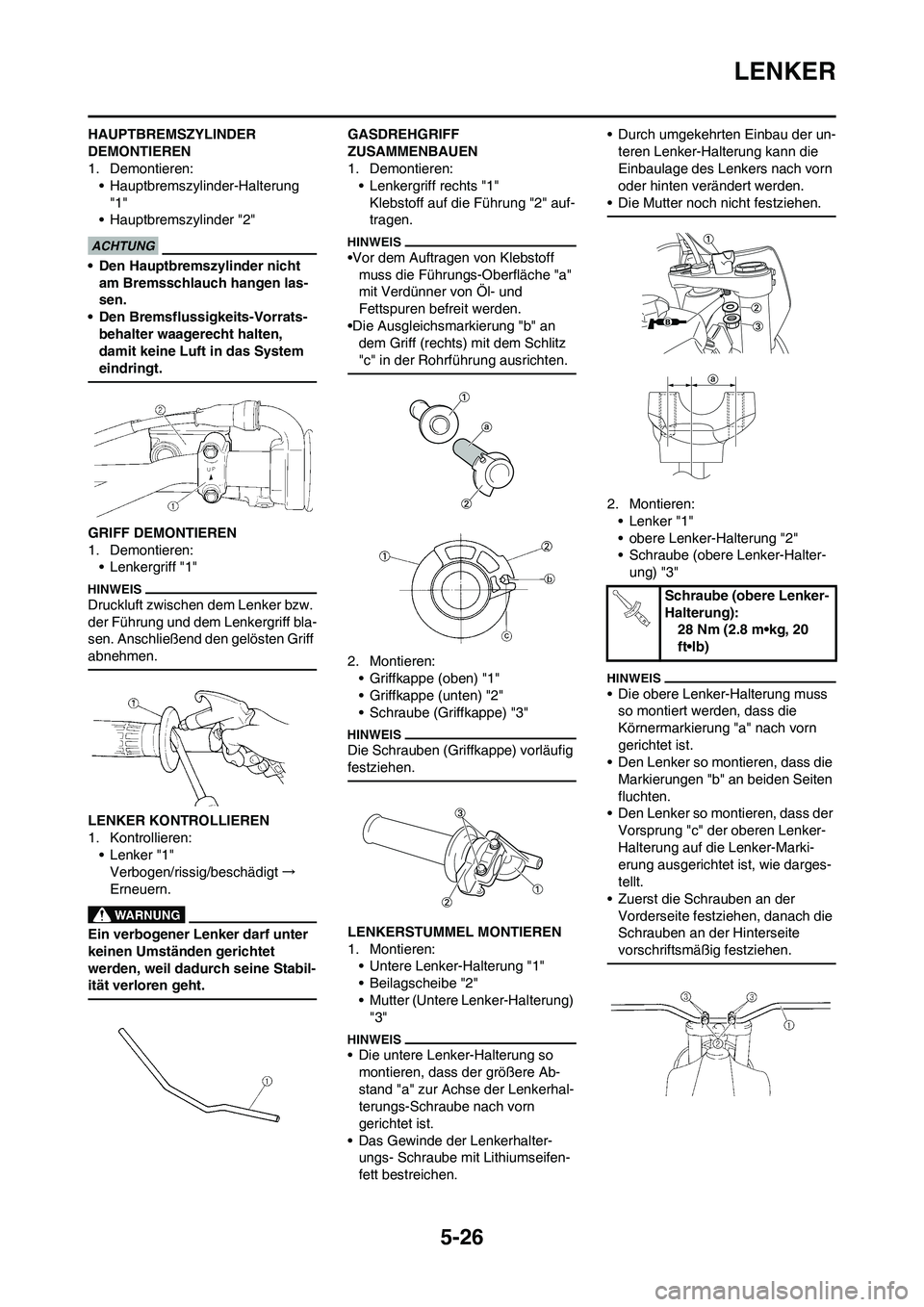

HAUPTBREMSZYLINDER
DEMONTIEREN
1. Demontieren:
• Hauptbremszylinder-Halterung
"1"
• Hauptbremszylinder "2"
• Den Hauptbremszylinder nicht
am Bremsschlauch hangen las-
sen.
• Den Bremsflussigkeits-Vorrats-
behalter waagerecht halten,
damit keine Luft in das System
eindringt.
GRIFF DEMONTIEREN
1. Demontieren:
• Lenkergriff "1"
Druckluft zwischen dem Lenker bzw.
der Führung und dem Lenkergriff bla-
sen. Anschließend den gelösten Griff
abnehmen.
LENKER KONTROLLIEREN
1. Kontrollieren:
• Lenker "1"
Verbogen/rissig/beschädigt→
Erneuern.
Ein verbogener Lenker darf unter
keinen Umständen gerichtet
werden, weil dadurch seine Stabil-
ität verloren geht.
GASDREHGRIFF
ZUSAMMENBAUEN
1. Demontieren:
• Lenkergriff rechts "1"
Klebstoff auf die Führung "2" auf-
tragen.
•Vor dem Auftragen von Klebstoff
muss die Führungs-Oberfläche "a"
mit Verdünner von Öl- und
Fettspuren befreit werden.
•Die Ausgleichsmarkierung "b" an
dem Griff (rechts) mit dem Schlitz
"c" in der Rohrführung ausrichten.
2. Montieren:
• Griffkappe (oben) "1"
• Griffkappe (unten) "2"
• Schraube (Griffkappe) "3"
Die Schrauben (Griffkappe) vorläufig
festziehen.
LENKERSTUMMEL MONTIEREN
1. Montieren:
• Untere Lenker-Halterung "1"
• Beilagscheibe "2"
• Mutter (Untere Lenker-Halterung)
"3"
• Die untere Lenker-Halterung so
montieren, dass der größere Ab-
stand "a" zur Achse der Lenkerhal-
terungs-Schraube nach vorn
gerichtet ist.
• Das Gewinde der Lenkerhalter-
ungs- Schraube mit Lithiumseifen-
fett bestreichen.• Durch umgekehrten Einbau der un-
teren Lenker-Halterung kann die
Einbaulage des Lenkers nach vorn
oder hinten verändert werden.
• Die Mutter noch nicht festziehen.
2. Montieren:
• Lenker "1"
• obere Lenker-Halterung "2"
• Schraube (obere Lenker-Halter-
ung) "3"
• Die obere Lenker-Halterung muss
so montiert werden, dass die
Körnermarkierung "a" nach vorn
gerichtet ist.
• Den Lenker so montieren, dass die
Markierungen "b" an beiden Seiten
fluchten.
• Den Lenker so montieren, dass der
Vorsprung "c" der oberen Lenker-
Halterung auf die Lenker-Marki-
erung ausgerichtet ist, wie darges-
tellt.
• Zuerst die Schrauben an der
Vorderseite festziehen, danach die
Schrauben an der Hinterseite
vorschriftsmäßig festziehen.
Schraube (obere Lenker-
Halterung):
28 Nm (2.8 m•kg, 20
ft•lb)

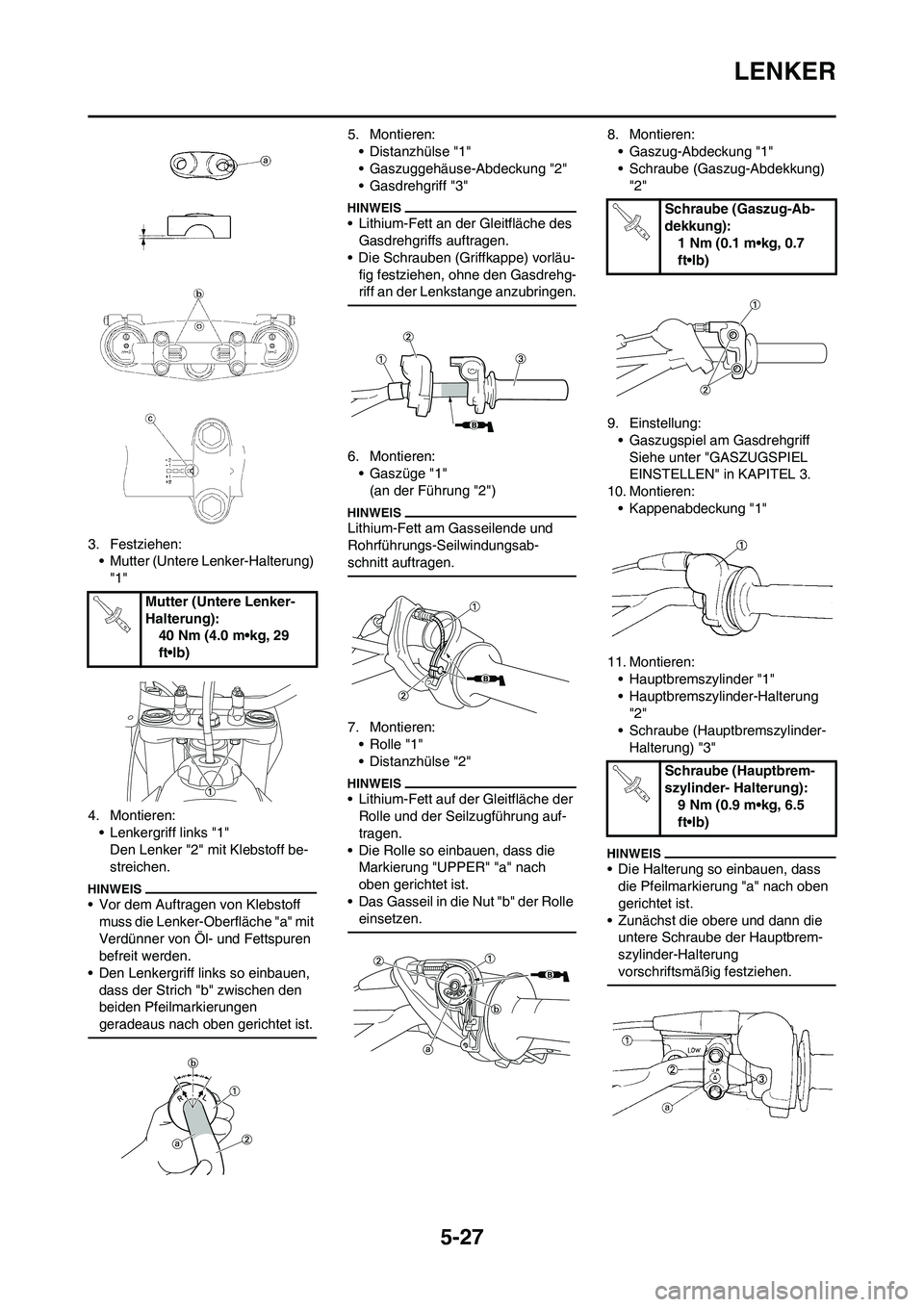

5-27
LENKER
3. Festziehen:
• Mutter (Untere Lenker-Halterung)
"1"
4. Montieren:
• Lenkergriff links "1"
Den Lenker "2" mit Klebstoff be-
streichen.
• Vor dem Auftragen von Klebstoff
muss die Lenker-Oberfläche "a" mit
Verdünner von Öl- und Fettspuren
befreit werden.
• Den Lenkergriff links so einbauen,
dass der Strich "b" zwischen den
beiden Pfeilmarkierungen
geradeaus nach oben gerichtet ist.
5. Montieren:
• Distanzhülse "1"
• Gaszuggehäuse-Abdeckung "2"
• Gasdrehgriff "3"
• Lithium-Fett an der Gleitfläche des
Gasdrehgriffs auftragen.
• Die Schrauben (Griffkappe) vorläu-
fig festziehen, ohne den Gasdrehg-
riff an der Lenkstange anzubringen.
6. Montieren:
• Gaszüge "1"
(an der Führung "2")
Lithium-Fett am Gasseilende und
Rohrführungs-Seilwindungsab-
schnitt auftragen.
7. Montieren:
• Rolle "1"
• Distanzhülse "2"
• Lithium-Fett auf der Gleitfläche der
Rolle und der Seilzugführung auf-
tragen.
• Die Rolle so einbauen, dass die
Markierung "UPPER" "a" nach
oben gerichtet ist.
• Das Gasseil in die Nut "b" der Rolle
einsetzen.
8. Montieren:
• Gaszug-Abdeckung "1"
• Schraube (Gaszug-Abdekkung)
"2"
9. Einstellung:
• Gaszugspiel am Gasdrehgriff
Siehe unter "GASZUGSPIEL
EINSTELLEN" in KAPITEL 3.
10. Montieren:
• Kappenabdeckung "1"
11. Montieren:
• Hauptbremszylinder "1"
• Hauptbremszylinder-Halterung
"2"
• Schraube (Hauptbremszylinder-
Halterung) "3"
• Die Halterung so einbauen, dass
die Pfeilmarkierung "a" nach oben
gerichtet ist.
• Zunächst die obere und dann die
untere Schraube der Hauptbrem-
szylinder-Halterung
vorschriftsmäßig festziehen.
Mutter (Untere Lenker-
Halterung):
40 Nm (4.0 m•kg, 29
ft•lb)
Schraube (Gaszug-Ab-
dekkung):
1 Nm (0.1 m•kg, 0.7
ft•lb)
Schraube (Hauptbrem-
szylinder- Halterung):
9 Nm (0.9 m•kg, 6.5
ft•lb)

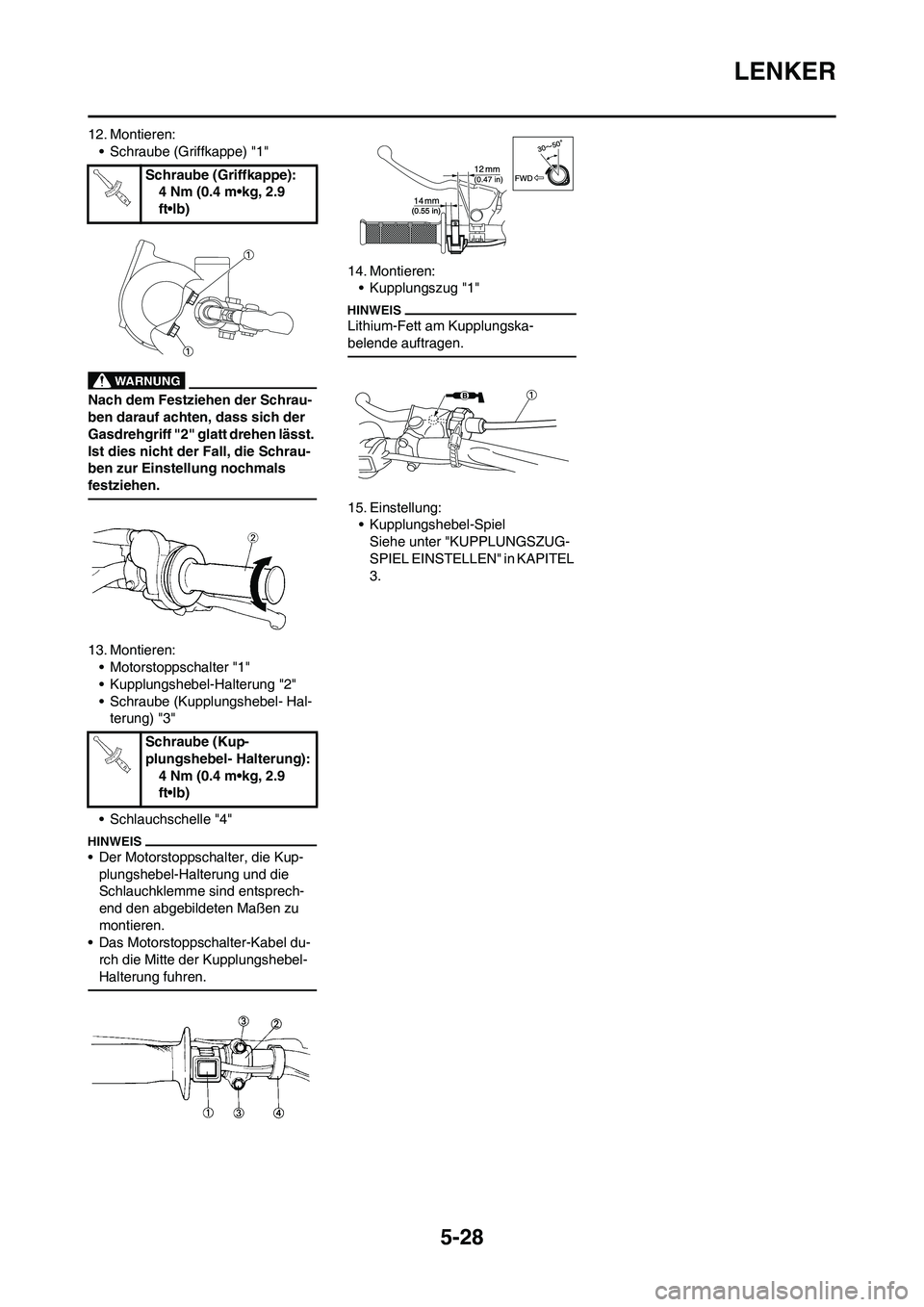

5-28
LENKER
12. Montieren:
• Schraube (Griffkappe) "1"
Nach dem Festziehen der Schrau-
ben darauf achten, dass sich der
Gasdrehgriff "2" glatt drehen lässt.
Ist dies nicht der Fall, die Schrau-
ben zur Einstellung nochmals
festziehen.
13. Montieren:
• Motorstoppschalter "1"
• Kupplungshebel-Halterung "2"
• Schraube (Kupplungshebel- Hal-
terung) "3"
• Schlauchschelle "4"
• Der Motorstoppschalter, die Kup-
plungshebel-Halterung und die
Schlauchklemme sind entsprech-
end den abgebildeten Maßen zu
montieren.
• Das Motorstoppschalter-Kabel du-
rch die Mitte der Kupplungshebel-
Halterung fuhren.
14. Montieren:
• Kupplungszug "1"
Lithium-Fett am Kupplungska-
belende auftragen.
15. Einstellung:
• Kupplungshebel-Spiel
Siehe unter "KUPPLUNGSZUG-
SPIEL EINSTELLEN" in KAPITEL
3. Schraube (Griffkappe):
4 Nm (0.4 m•kg, 2.9
ft•lb)
Schraube (Kup-
plungshebel- Halterung):
4 Nm (0.4 m•kg, 2.9
ft•lb)
(0.55 in)

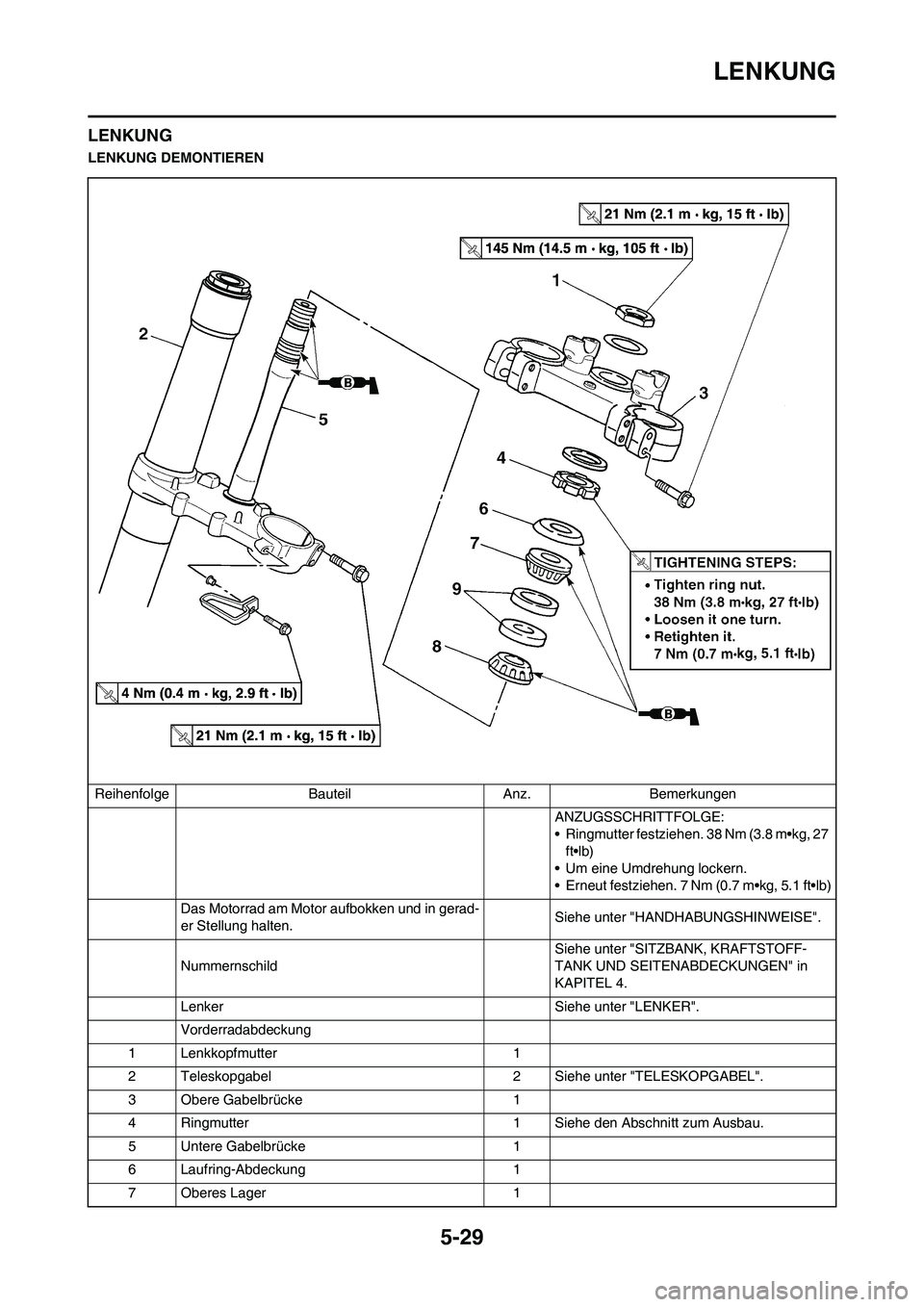

5-29
LENKUNG
LENKUNG
LENKUNG DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
ANZUGSSCHRITTFOLGE:
• Ringmutter festziehen. 38 Nm (3.8 m•kg, 27
ft•lb)
• Um eine Umdrehung lockern.
• Erneut festziehen. 7 Nm (0.7 m•kg, 5.1 ft•lb)
Das Motorrad am Motor aufbokken und in gerad-
er Stellung halten.Siehe unter "HANDHABUNGSHINWEISE".
NummernschildSiehe unter "SITZBANK, KRAFTSTOFF-
TANK UND SEITENABDECKUNGEN" in
KAPITEL 4.
Lenker Siehe unter "LENKER".
Vorderradabdeckung
1 Lenkkopfmutter 1
2 Teleskopgabel 2 Siehe unter "TELESKOPGABEL".
3 Obere Gabelbrücke 1
4 Ringmutter 1 Siehe den Abschnitt zum Ausbau.
5 Untere Gabelbrücke 1
6 Laufring-Abdeckung 1
7 Oberes Lager 1

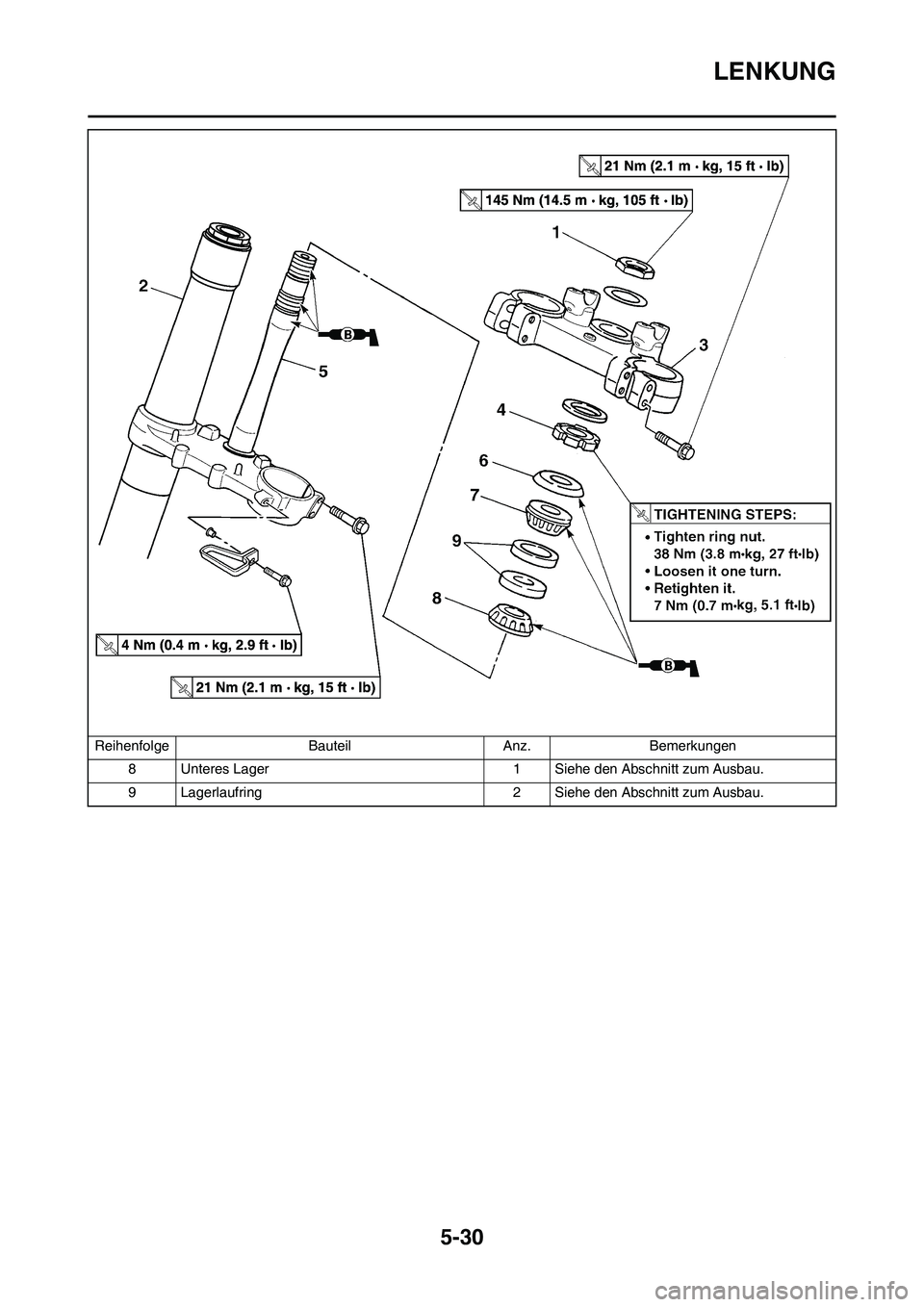

5-30
LENKUNG
8 Unteres Lager 1 Siehe den Abschnitt zum Ausbau.
9 Lagerlaufring 2 Siehe den Abschnitt zum Ausbau. Reihenfolge Bauteil Anz. Bemerkungen

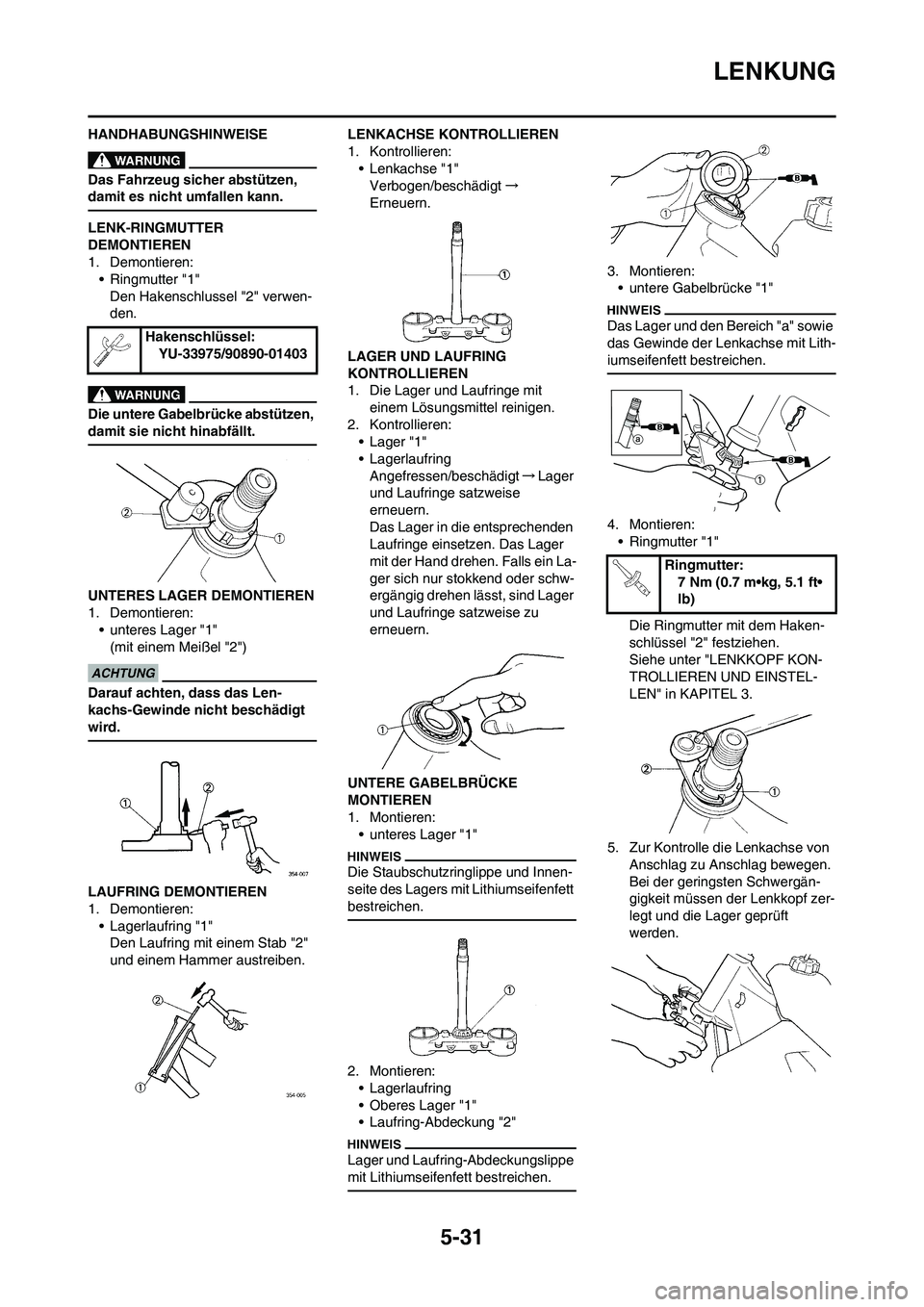

5-31
LENKUNG
HANDHABUNGSHINWEISE
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
LENK-RINGMUTTER
DEMONTIEREN
1. Demontieren:
• Ringmutter "1"
Den Hakenschlussel "2" verwen-
den.
Die untere Gabelbrücke abstützen,
damit sie nicht hinabfällt.
UNTERES LAGER DEMONTIEREN
1. Demontieren:
• unteres Lager "1"
(mit einem Meißel "2")
Darauf achten, dass das Len-
kachs-Gewinde nicht beschädigt
wird.
LAUFRING DEMONTIEREN
1. Demontieren:
• Lagerlaufring "1"
Den Laufring mit einem Stab "2"
und einem Hammer austreiben.LENKACHSE KONTROLLIEREN
1. Kontrollieren:
• Lenkachse "1"
Verbogen/beschädigt→
Erneuern.
LAGER UND LAUFRING
KONTROLLIEREN
1. Die Lager und Laufringe mit
einem Lösungsmittel reinigen.
2. Kontrollieren:
• Lager "1"
• Lagerlaufring
Angefressen/beschädigt→Lager
und Laufringe satzweise
erneuern.
Das Lager in die entsprechenden
Laufringe einsetzen. Das Lager
mit der Hand drehen. Falls ein La-
ger sich nur stokkend oder schw-
ergängig drehen lässt, sind Lager
und Laufringe satzweise zu
erneuern.
UNTERE GABELBRÃœCKE
MONTIEREN
1. Montieren:
• unteres Lager "1"
Die Staubschutzringlippe und Innen-
seite des Lagers mit Lithiumseifenfett
bestreichen.
2. Montieren:
• Lagerlaufring
• Oberes Lager "1"
• Laufring-Abdeckung "2"
Lager und Laufring-Abdeckungslippe
mit Lithiumseifenfett bestreichen.
3. Montieren:
• untere Gabelbrücke "1"
Das Lager und den Bereich "a" sowie
das Gewinde der Lenkachse mit Lith-
iumseifenfett bestreichen.
4. Montieren:
• Ringmutter "1"
Die Ringmutter mit dem Haken-
schlüssel "2" festziehen.
Siehe unter "LENKKOPF KON-
TROLLIEREN UND EINSTEL-
LEN" in KAPITEL 3.
5. Zur Kontrolle die Lenkachse von
Anschlag zu Anschlag bewegen.
Bei der geringsten Schwergän-
gigkeit müssen der Lenkkopf zer-
legt und die Lager geprüft
werden. Hakenschlüssel:
YU-33975/90890-01403
Ringmutter:
7 Nm (0.7 m•kg, 5.1 ft•
lb)
