YAMAHA YZ250F 2002 Manuale duso (in Italian)

INSP
ADJ

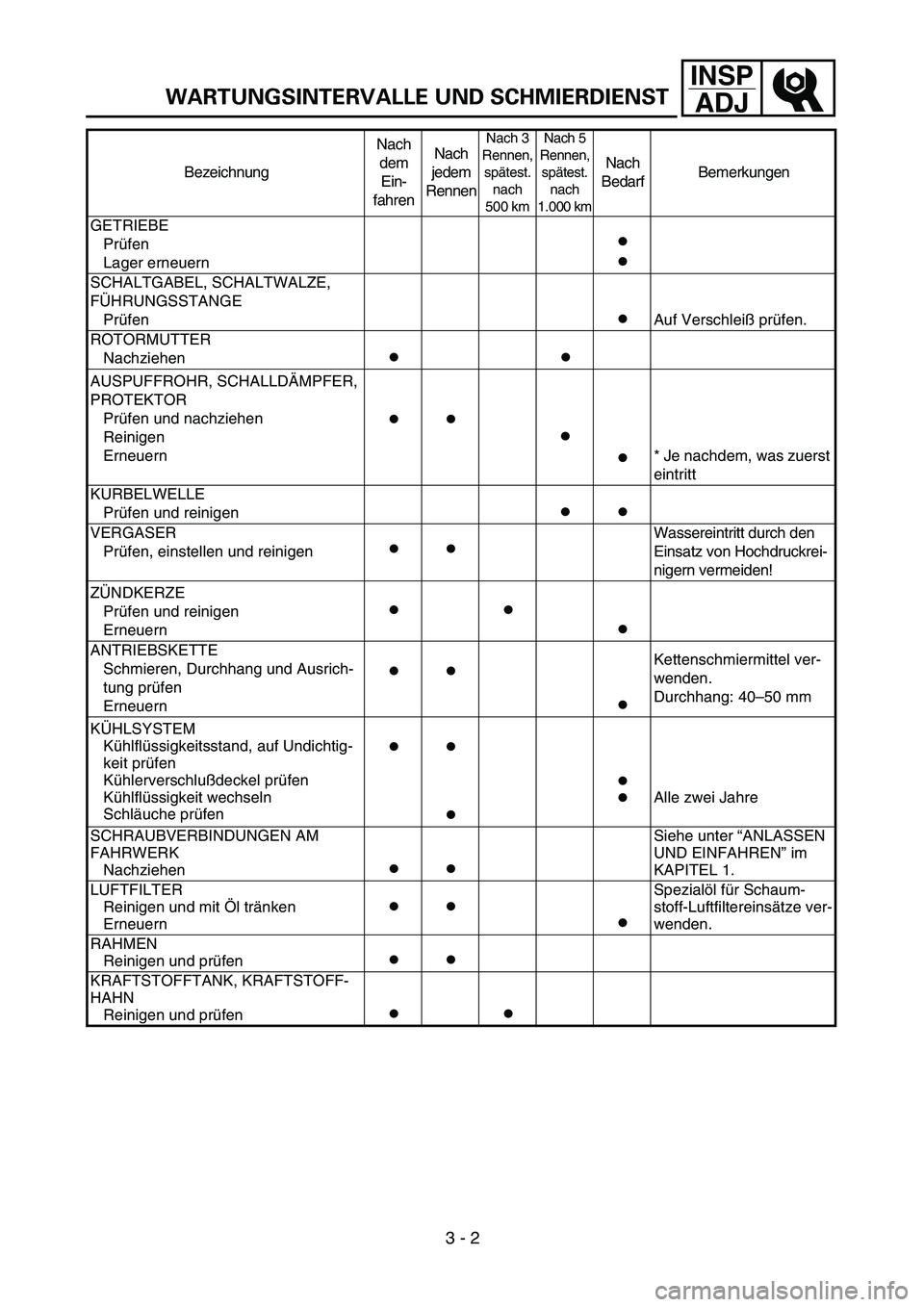

WARTUNGSINTERVALLE UND SCHMIERDIENST
GETRIEBE
Prüfen
Lager erneuern
●
●
SCHALTGABEL, SCHALTWALZE,
FÜHRUNGSSTANGE
Prüfen
●
Auf Verschleiß prüfen.
ROTORMUTTER
Nachziehen
●●
AUSPUFFROHR, SCHALLDÄMPFER,
PROTEKTOR
Prüfen und nachziehen
Reinigen
Erneuern
●●
●
●
* Je nachdem, was zuerst
eintritt
KURBELWELLE
Prüfen und reinigen
●●
VERGASER
Prüfen, einstellen und reinigen
●●
Wassereintritt durch den
Einsatz von Hochdruckrei-
nigern vermeiden!
ZÜNDKERZE
Prüfen und reinigen
Erneuern
●●
●
ANTRIEBSKETTE
Schmieren, Durchhang und Ausrich-
tung prüfen
Erneuern
●●
●
Kettenschmiermittel ver-
wenden.
Durchhang: 40–50 mm
KÜHLSYSTEM
Kühlflüssigkeitsstand, auf Undichtig-
keit prüfen
Kühlerverschlußdeckel prüfen
Kühlflüssigkeit wechseln
Schläuche prüfen
●●
●●
●
Alle zwei Jahre
SCHRAUBVERBINDUNGEN AM
FAHRWERK
Nachziehen
●●
Siehe unter “ANLASSEN
UND EINFAHREN” im
KAPITEL 1.
LUFTFILTER
Reinigen und mit Öl tränken
Erneuern
●●
●
Spezialöl für Schaum-
stoff-Luftfiltereinsätze ver-
wenden.
RAHMEN
Reinigen und prüfen
●●
KRAFTSTOFFTANK, KRAFTSTOFF-
HAHN
Reinigen und prüfen
●●
BezeichnungNach
dem
Ein-
fahrenNach
jedem
Rennen
Nach 3
Rennen,
spätest.
nach
500 kmNach 5
Rennen,
spätest.
nach
1.000 km
Nach
BedarfBemerkungen
3 - 2

INSP
ADJ

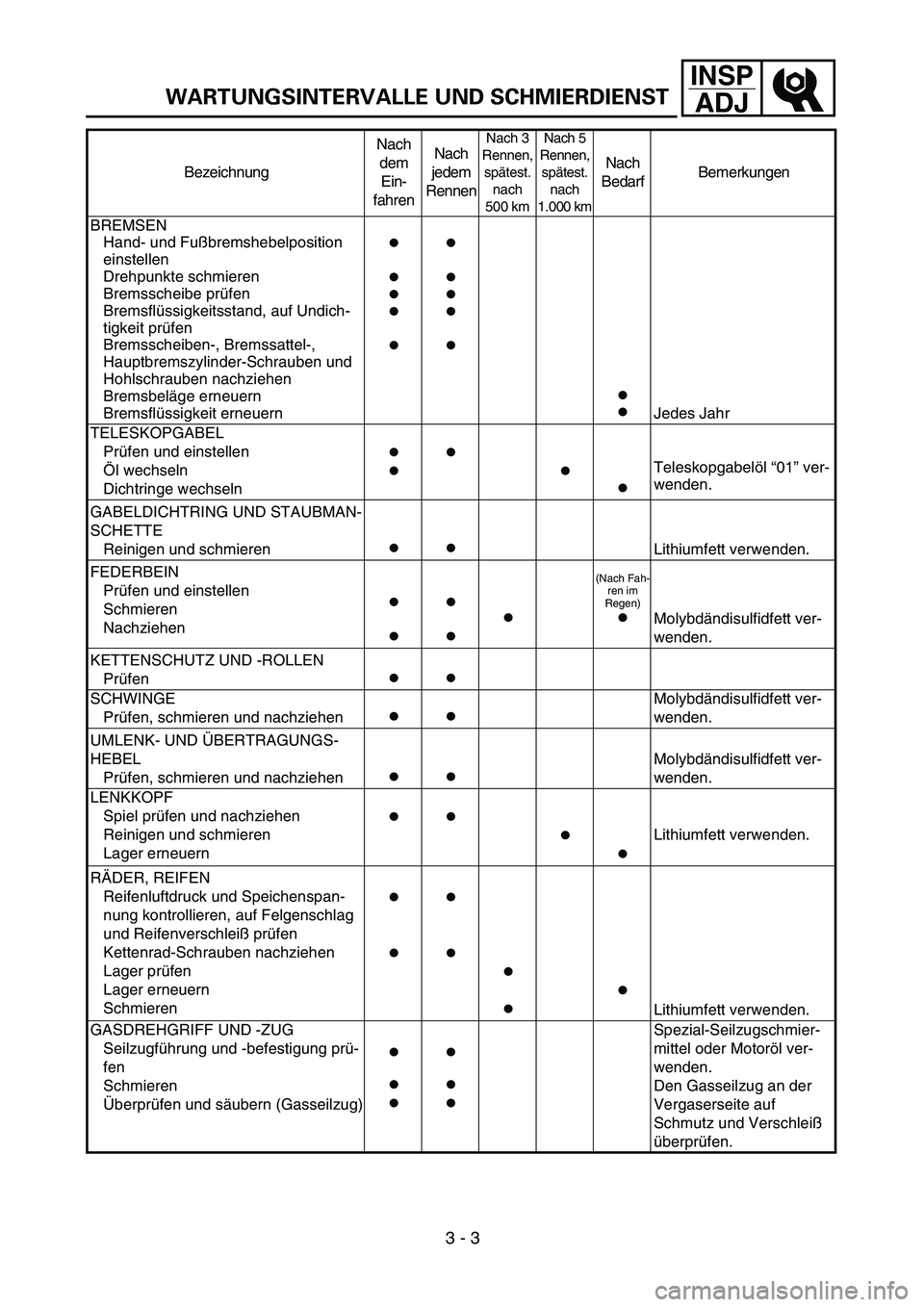

WARTUNGSINTERVALLE UND SCHMIERDIENST
BREMSEN
Hand- und Fußbremshebelposition
einstellen
Drehpunkte schmieren
Bremsscheibe prüfen
Bremsflüssigkeitsstand, auf Undich-
tigkeit prüfen
Bremsscheiben-, Bremssattel-,
Hauptbremszylinder-Schrauben und
Hohlschrauben nachziehen
Bremsbeläge erneuern
Bremsflüssigkeit erneuern
●
●
●
●
●●
●
●
●
●
●
●
Jedes Jahr
TELESKOPGABEL
Prüfen und einstellen
Öl wechseln
Dichtringe wechseln
●
●●
●
●
Teleskopgabelöl “01” ver-
wenden.
GABELDICHTRING UND STAUBMAN-
SCHETTE
Reinigen und schmieren
●●
Lithiumfett verwenden.
FEDERBEIN
Prüfen und einstellen
Schmieren
Nachziehen
●
●●
●●
(Nach Fah-
ren im
Regen)
●
Molybdändisulfidfett ver-
wenden.
KETTENSCHUTZ UND -ROLLEN
Prüfen
●●
SCHWINGE
Prüfen, schmieren und nachziehen
●●
Molybdändisulfidfett ver-
wenden.
UMLENK- UND ÜBERTRAGUNGS-
HEBEL
Prüfen, schmieren und nachziehen
●●
Molybdändisulfidfett ver-
wenden.
LENKKOPF
Spiel prüfen und nachziehen
Reinigen und schmieren
Lager erneuern
●●
●
●
Lithiumfett verwenden.
RÄDER, REIFEN
Reifenluftdruck und Speichenspan-
nung kontrollieren, auf Felgenschlag
und Reifenverschleiß prüfen
Kettenrad-Schrauben nachziehen
Lager prüfen
Lager erneuern
Schmieren
●
●●
●
●
●●
Lithiumfett verwenden.
GASDREHGRIFF UND -ZUG
Seilzugführung und -befestigung prü-
fen
Schmieren
Überprüfen und säubern (Gasseilzug)
●
●
●●
●
●
Spezial-Seilzugschmier-
mittel oder Motoröl ver-
wenden.
Den Gasseilzug an der
Vergaserseite auf
Schmutz und Verschleiß
überprüfen. BezeichnungNach
dem
Ein-
fahrenNach
jedem
Rennen
Nach 3
Rennen,
spätest.
nach
500 kmNach 5
Rennen,
spätest.
nach
1.000 km
Nach
BedarfBemerkungen
3 - 3

INSP
ADJ

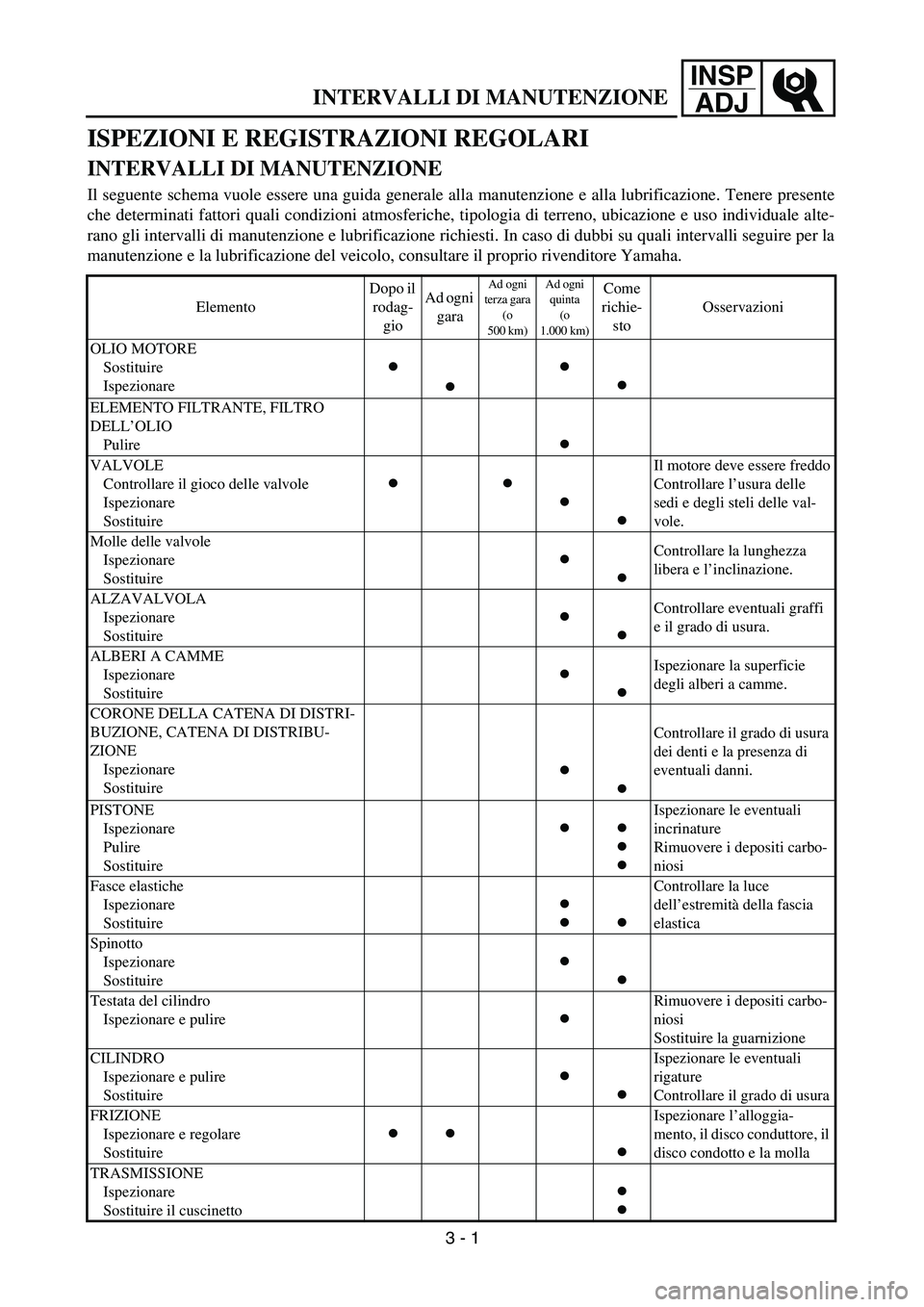

INTERVALLI DI MANUTENZIONE
ISPEZIONI E REGISTRAZIONI REGOLARI
INTERVALLI DI MANUTENZIONE
Il seguente schema vuole essere una guida generale alla manutenzione e alla lubrificazione. Tenere presente
che determinati fattori quali condizioni atmosferiche, tipologia di terreno, ubicazione e uso individuale alte-
rano gli intervalli di manutenzione e lubrificazione richiesti. In caso di dubbi su quali intervalli seguire per la
manutenzione e la lubrificazione del veicolo, consultare il proprio rivenditore Yamaha.
ElementoDopo il
rodag-
gioAd ogni
gara
Ad ogni
terza gara
(o
500 km)Ad ogni
quinta
(o
1.000 km)
Come
richie-
stoOsservazioni
OLIO MOTORE
Sostituire
Ispezionare
●

●●

●
ELEMENTO FILTRANTE, FILTRO
DELL’OLIO
Pulire
●

VALVOLE
Controllare il gioco delle valvole
Ispezionare
Sostituire
●

●

●

● Il motore deve essere freddo
Controllare l’usura delle
sedi e degli steli delle val-
vole.
Molle delle valvole
Ispezionare
Sostituire
●
● Controllare la lunghezza
libera e l’inclinazione.
ALZAVALVOLA
Ispezionare
Sostituire
●
● Controllare eventuali graffi
e il grado di usura.
ALBERI A CAMME
Ispezionare
Sostituire
●
● Ispezionare la superficie
degli alberi a camme.
CORONE DELLA CATENA DI DISTRI-
BUZIONE, CATENA DI DISTRIBU-
ZIONE
Ispezionare
Sostituire
●
● Controllare il grado di usura
dei denti e la presenza di
eventuali danni.
PISTONE
Ispezionare
Pulire
Sostituire
● ●
●
● Ispezionare le eventuali
incrinature
Rimuovere i depositi carbo-
niosi
Fasce elastiche
Ispezionare
Sostituire
●
● ● Controllare la luce
dell’estremità della fascia
elastica
Spinotto
Ispezionare
Sostituire
●
●
Testata del cilindro
Ispezionare e pulire
● Rimuovere i depositi carbo-
niosi
Sostituire la guarnizione
CILINDRO
Ispezionare e pulire
Sostituire
●
● Ispezionare le eventuali
rigature
Controllare il grado di usura
FRIZIONE
Ispezionare e regolare
Sostituire
● ●
● Ispezionare l’alloggia-
mento, il disco conduttore, il
disco condotto e la molla
TRASMISSIONE
Ispezionare
Sostituire il cuscinetto
●
●
3 - 1

INSP
ADJ

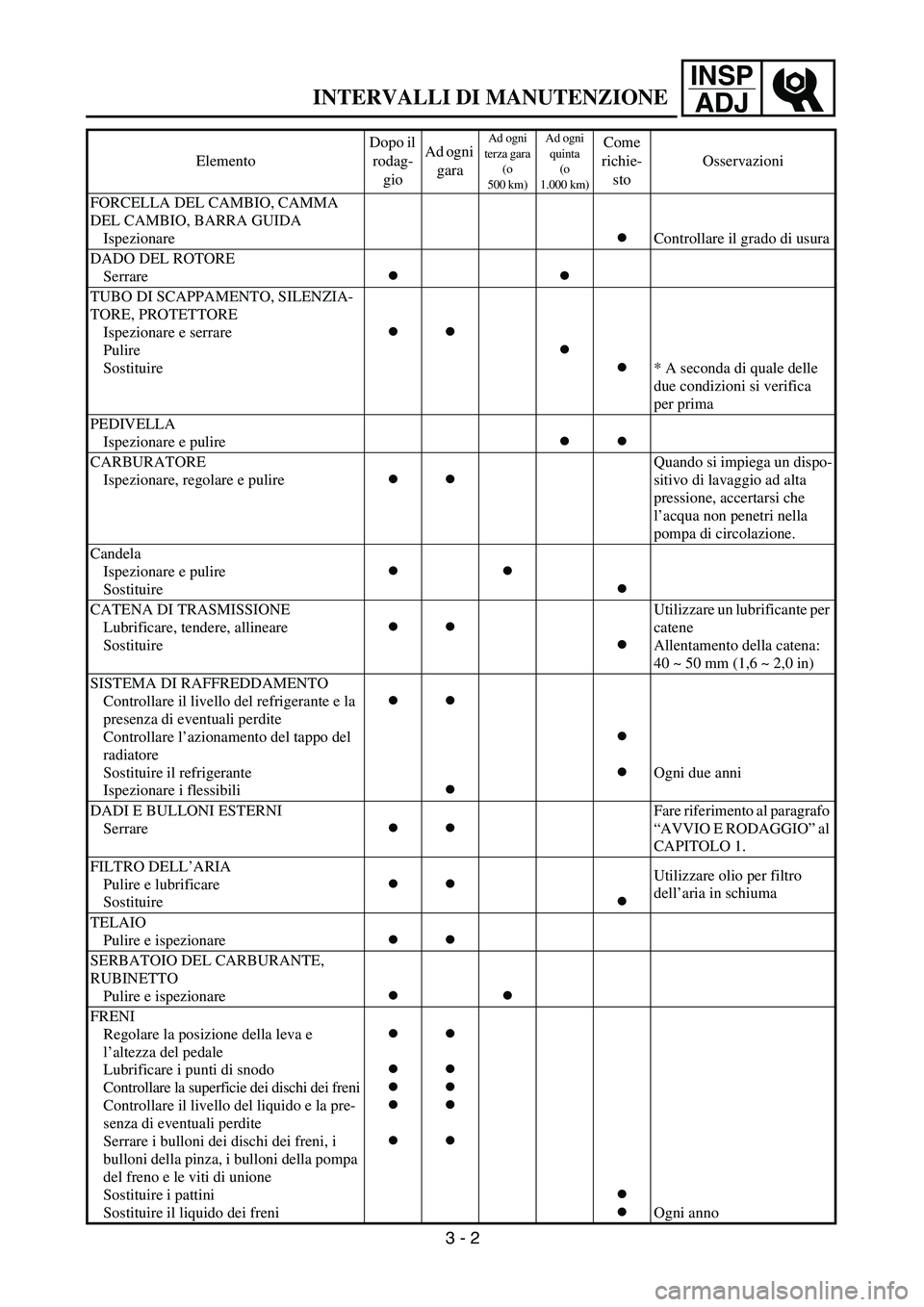

INTERVALLI DI MANUTENZIONE
FORCELLA DEL CAMBIO, CAMMA
DEL CAMBIO, BARRA GUIDA
Ispezionare
● Controllare il grado di usura
DADO DEL ROTORE
Serrare
● ●
TUBO DI SCAPPAMENTO, SILENZIA-
TORE, PROTETTORE
Ispezionare e serrare
Pulire
Sostituire
● ●
●
● * A seconda di quale delle
due condizioni si verifica
per prima
PEDIVELLA
Ispezionare e pulire
● ●
CARBURATORE
Ispezionare, regolare e pulire
● ● Quando si impiega un dispo-
sitivo di lavaggio ad alta
pressione, accertarsi che
l’acqua non penetri nella
pompa di circolazione.
Candela
Ispezionare e pulire
Sostituire
● ●
●
CATENA DI TRASMISSIONE
Lubrificare, tendere, allineare
Sostituire
● ●
● Utilizzare un lubrificante per
catene
Allentamento della catena:
40 ~ 50 mm (1,6 ~ 2,0 in)
SISTEMA DI RAFFREDDAMENTO
Controllare il livello del refrigerante e la
presenza di eventuali perdite
Controllare l’azionamento del tappo del
radiatore
Sostituire il refrigerante
Ispezionare i flessibili
● ●
●
●
● Ogni due anni
DADI E BULLONI ESTERNI
Serrare
● ● Fare riferimento al paragrafo
“AVVIO E RODAGGIO” al
CAPITOLO 1.
FILTRO DELL’ARIA
Pulire e lubrificare
Sostituire
● ●
● Utilizzare olio per filtro
dell’aria in schiuma
TELAIO
Pulire e ispezionare
● ●
SERBATOIO DEL CARBURANTE,
RUBINETTO
Pulire e ispezionare
● ●
FRENI
Regolare la posizione della leva e
l’altezza del pedale
Lubrificare i punti di snodo
Controllare la superficie dei dischi dei freni
Controllare il livello del liquido e la pre-
senza di eventuali perdite
Serrare i bulloni dei dischi dei freni, i
bulloni della pinza, i bulloni della pompa
del freno e le viti di unione
Sostituire i pattini
Sostituire il liquido dei freni
●
●
●
●
●
●
●
●
●
●
●
● Ogni anno ElementoDopo il
rodag-
gioAd ogni
gara
Ad ogni
terza gara
(o
500 km)Ad ogni
quinta
(o
1.000 km)Come
richie-
stoOsservazioni
3 - 2

INSP
ADJ

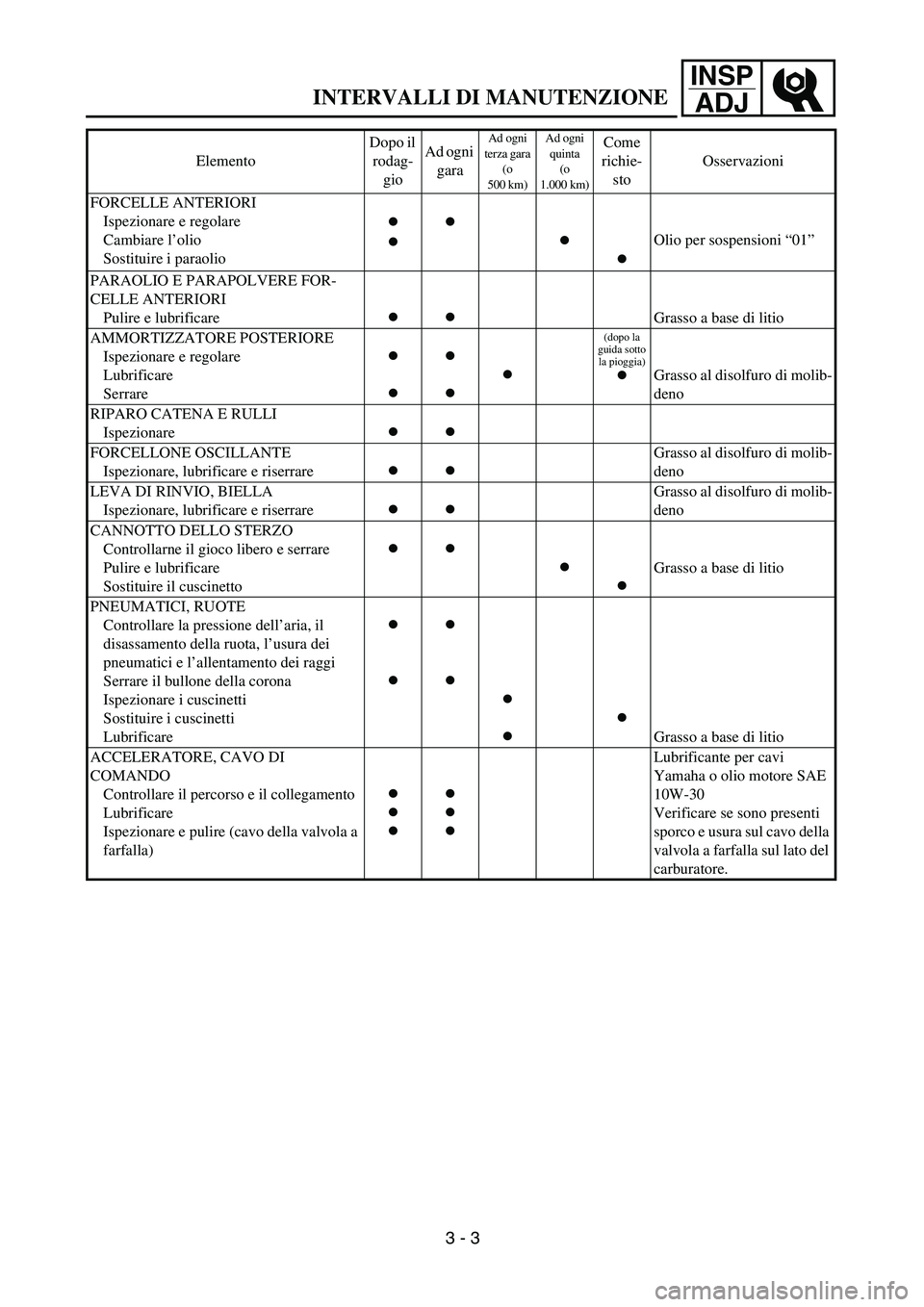

INTERVALLI DI MANUTENZIONE
FORCELLE ANTERIORI
Ispezionare e regolare
Cambiare l’olio
Sostituire i paraolio
●
●
●
●
● Olio per sospensioni “01”
PARAOLIO E PARAPOLVERE FOR-
CELLE ANTERIORI
Pulire e lubrificare
● ● Grasso a base di litio
AMMORTIZZATORE POSTERIORE
Ispezionare e regolare
Lubrificare
Serrare
●
●
●
●
●
(dopo la
guida sotto
la pioggia)
● Grasso al disolfuro di molib-
deno
RIPARO CATENA E RULLI
Ispezionare
● ●
FORCELLONE OSCILLANTE
Ispezionare, lubrificare e riserrare
● ● Grasso al disolfuro di molib-
deno
LEVA DI RINVIO, BIELLA
Ispezionare, lubrificare e riserrare
● ● Grasso al disolfuro di molib-
deno
CANNOTTO DELLO STERZO
Controllarne il gioco libero e serrare
Pulire e lubrificare
Sostituire il cuscinetto
● ●
●
● Grasso a base di litio
PNEUMATICI, RUOTE
Controllare la pressione dell’aria, il
disassamento della ruota, l’usura dei
pneumatici e l’allentamento dei raggi
Serrare il bullone della corona
Ispezionare i cuscinetti
Sostituire i cuscinetti
Lubrificare
●
●
●
●
●
●
●
Grasso a base di litio
ACCELERATORE, CAVO DI
COMANDO
Controllare il percorso e il collegamento
Lubrificare
Ispezionare e pulire (cavo della valvola a
farfalla)
●
●
●●

●
●
Lubrificante per cavi
Yamaha o olio motore SAE
10W-30
Verificare se sono presenti
sporco e usura sul cavo della
valvola a farfalla sul lato del
carburatore. ElementoDopo il
rodag-
gioAd ogni
gara
Ad ogni
terza gara
(o
500 km)Ad ogni
quinta
(o
1.000 km)Come
richie-
stoOsservazioni
3 - 3

3 - 4
INSP
ADJ
PRE-OPERATION INSPECTION AND MAINTENANCE
EC320000
PRE-OPERATION INSPECTION AND MAINTENANCE
Before riding for break-in operation, practice or a race, make sure the machine is in good operating
condition.
Before using this machine, check the following points.
GENERAL INSPECTION AND MAINTENANCE
Item Routine Page
CoolantCheck that coolant is filled up to the radiator cap.
Check the cooling system for leakage.P.3-5 ~ 9
FuelCheck that a fresh gasoline is filled in the fuel tank. Check the
fuel line for leakage.P.1-14
Engine oilCheck that the oil level is correct. Check the crankcase and
frame oil line for leakage.P.3-13 ~ 17
Gear shifter and clutchCheck that gears can be shifted correctly in order and that the
clutch operates smoothly.P.3-9
Throttle grip/HousingCheck that the throttle grip operation and free play are correctly
adjusted. Lubricate the throttle grip and housing, if necessary.P.3-10 ~ 11
Brakes Check the play of front brake and effect of front and rear brake. P.3-25 ~ 31
Drive chainCheck drive chain slack and alignment. Check that the drive
chain is lubricated properly.P.3-32 ~ 34
WheelsCheck for excessive wear and tire pressure. Check for loose
spokes and have no excessive play.P.3-42 ~ 43
SteeringCheck that the handlebar can be turned smoothly and have no
excessive play.P.3-43 ~ 44
Front forks and rear shock
absorberCheck that they operate smoothly and there is no oil leakage. P.3-34 ~ 41
Cables (wires)Check that the clutch and throttle cables move smoothly. Check
that they are not caught when the handlebars are turned or
when the front forks travel up and down.—
Exhaust pipeCheck that the exhaust pipe is tightly mounted and has no
cracks.P.4-2
Rear wheel sprocket Check that the rear wheel sprocket tightening bolt is not loose. P.3-32
Lubrication Check for smooth operation. Lubricate if necessary. P.3-45
Bolts and nuts Check the chassis and engine for loose bolts and nuts. P.1-19
Lead connectorsCheck that the CDI magneto, CDI unit, and ignition coil are con-
nected tightly.P.1-6
SettingsIs the machine set suitably for the condition of the racing course
and weather or by taking into account the results of test runs
before racing? Are inspection and maintenance completely
done?P.7-1 ~ 22

INSP
ADJ

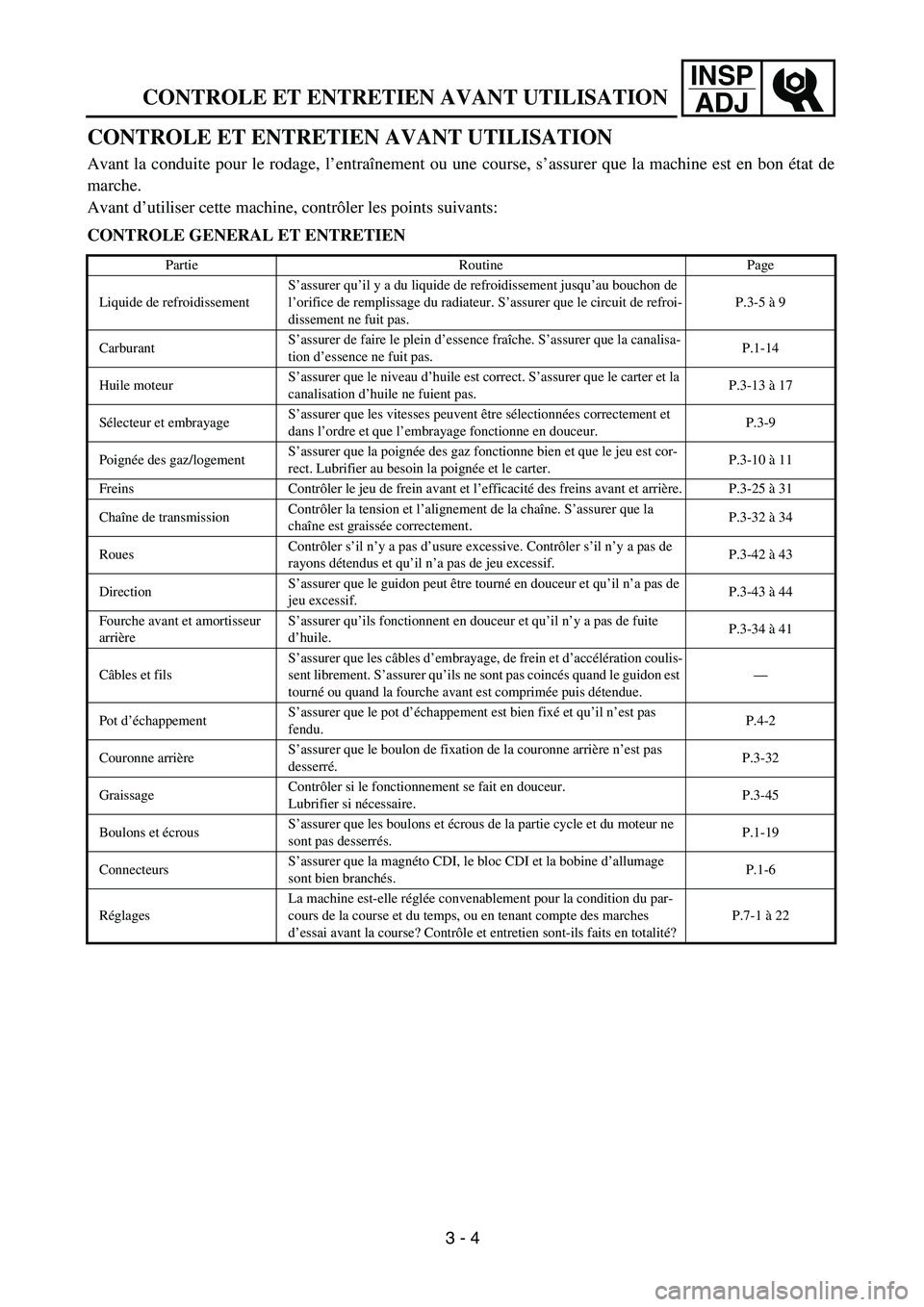

CONTROLE ET ENTRETIEN AVANT UTILISATION
CONTROLE ET ENTRETIEN AVANT UTILISATION
Avant la conduite pour le rodage, l’entraînement ou une course, s’assurer que la machine est en bon état de
marche.
Avant d’utiliser cette machine, contrôler les points suivants:
CONTROLE GENERAL ET ENTRETIEN
Partie Routine Page
Liquide de refroidissementS’assurer qu’il y a du liquide de refroidissement jusqu’au bouchon de
l’orifice de remplissage du radiateur. S’assurer que le circuit de refroi-
dissement ne fuit pas.P.3-5 à 9
CarburantS’assurer de faire le plein d’essence fraîche. S’assurer que la canalisa-
tion d’essence ne fuit pas.P.1-14
Huile moteurS’assurer que le niveau d’huile est correct. S’assurer que le carter et la
canalisation d’huile ne fuient pas.P.3-13 à 17
Sélecteur et embrayageS’assurer que les vitesses peuvent être sélectionnées correctement et
dans l’ordre et que l’embrayage fonctionne en douceur.P.3-9
Poignée des gaz/logementS’assurer que la poignée des gaz fonctionne bien et que le jeu est cor-
rect. Lubrifier au besoin la poignée et le carter.P.3-10 à 11
Freins Contrôler le jeu de frein avant et l’efficacité des freins avant et arrière. P.3-25 à 31
Chaîne de transmissionContrôler la tension et l’alignement de la chaîne. S’assurer que la
chaîne est graissée correctement.P.3-32 à 34
RouesContrôler s’il n’y a pas d’usure excessive. Contrôler s’il n’y a pas de
rayons détendus et qu’il n’a pas de jeu excessif.P.3-42 à 43
DirectionS’assurer que le guidon peut être tourné en douceur et qu’il n’a pas de
jeu excessif.P.3-43 à 44
Fourche avant et amortisseur
arrièreS’assurer qu’ils fonctionnent en douceur et qu’il n’y a pas de fuite
d’huile.P.3-34 à 41
Câbles et filsS’assurer que les câbles d’embrayage, de frein et d’accélération coulis-
sent librement. S’assurer qu’ils ne sont pas coincés quand le guidon est
tourné ou quand la fourche avant est comprimée puis détendue.—
Pot d’échappementS’assurer que le pot d’échappement est bien fixé et qu’il n’est pas
fendu.P.4-2
Couronne arrièreS’assurer que le boulon de fixation de la couronne arrière n’est pas
desserré.P.3-32
GraissageContrôler si le fonctionnement se fait en douceur.
Lubrifier si nécessaire.P.3-45
Boulons et écrousS’assurer que les boulons et écrous de la partie cycle et du moteur ne
sont pas desserrés.P.1-19
ConnecteursS’assurer que la magnéto CDI, le bloc CDI et la bobine d’allumage
sont bien branchés.P.1-6
RéglagesLa machine est-elle réglée convenablement pour la condition du par-
cours de la course et du temps, ou en tenant compte des marches
d’essai avant la course? Contrôle et entretien sont-ils faits en totalité?P.7-1 à 22
3 - 4

INSP
ADJWARTUNGS- UND EINSTELLARBEITEN VOR
FAHRTBEGINN
WARTUNGS- UND EINSTELLARBEITEN VOR FAHRTBEGINN
Der Betriebszustand der Maschine muß sowohl vor dem Einfahren als auch vor jeder Übungs- und
Rennfahrt überprüft werden.
Vor Fahrtbeginn neben einer gewissenhaften Sichtkontrolle folgende Punkte prüfen.
ROUTINEKONTROLLE VOR FAHRTBEGINN
Bezeichnung Ausführung Seite
KühlflüssigkeitDer Kühler muß bis zum Rand des Einfüllstutzens mit Kühlflüs-
sigkeit befüllt sein.
Kühlsystem auf Undichtigkeit prüfen.3-5–9
KraftstoffKraftstofftank mit frischem Benzin befüllen.
Kraftstoffleitung auf Undichtigkeit prüfen.1-14
MotorölÖlstand kontrollieren.
Kurbelgehäuse und Öltank (Rahmen) auf Undichtigkeit prüfen.3-13–17
Getriebe und Kupplung Schaltbarkeit der Gänge und Funktion der Kupplung prüfen. 3-9
GasdrehgriffFunktion und Spiel des Gasdrehgriffs prüfen.
Gasdrehgriff nach Bedarf schmieren.3-10–11
BremsenHandbremshebelspiel kontrollieren.
Funktion beider Bremsen prüfen.3-25–31
AntriebsketteDurchhang und Ausrichtung prüfen.
Kette nach Bedarf schmieren.3-32–34
RäderReifen auf übermäßigen Verschleiß und Luftdruck prüfen.
Speichernspannung kontrollieren.3-42–43
Lenkung Auf Schwergängigkeit und übermäßiges Spiel prüfen. 3-43–44
Teleskopgabel und Feder-
beinFunktion, auf Undichtigkeit prüfen. 3-34–41
SeilzügeKupplungs-, Brems- und Gaszüge auf Schwergängigkeit prüfen.
Sicherstellen, daß die Seilzüge bei eingeschlagenem Lenker
und eingefederter Gabel nicht behindert werden.—
Schalldämpfer Festen Sitz, auf Rißbildung prüfen. 4-2
Kettenrad Schrauben auf festen Sitz prüfen. 3-32
Allgemeine Schmierung Die Funktion der zu schmierenden Teile prüfen, ggf. schmieren. 3-45
Schraubverbindungen am
FahrwerkAlle Schrauben und Muttern auf festen Sitz prüfen. 1-19
SteckverbinderSteckverbinder von CDI-Schwunglichtmagnetzünder und -Zünd-
box sowie Zündspule auf festen Sitz prüfen.1-6
Einstellungen und Abstim-
mungSicherstellen, daß die Maschine auf die Rennstrecke sowie die
herrschenden Wetter- und Fahrbedingungen abgestimmt ist.
Dabei die im Probelauf erzielten Ergebnisse berücksichtigen.
Alle Kontrollen und Wartungsarbeiten müssen sachgemäß
durchgeführt worden sein.7-1–22
3 - 4

INSP
ADJ

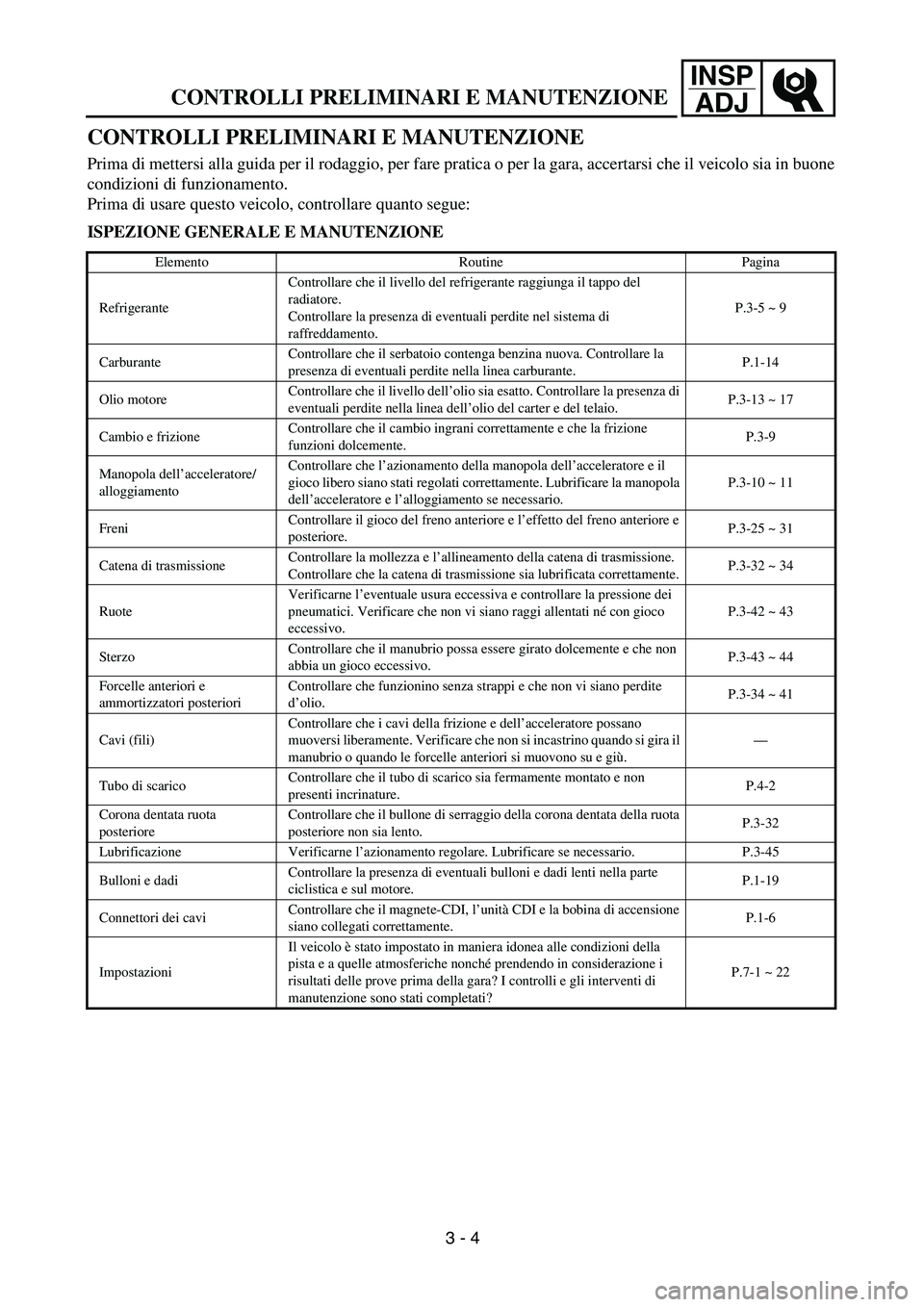

CONTROLLI PRELIMINARI E MANUTENZIONE
CONTROLLI PRELIMINARI E MANUTENZIONE
Prima di mettersi alla guida per il rodaggio, per fare pratica o per la gara, accertarsi che il veicolo sia in buone
condizioni di funzionamento.
Prima di usare questo veicolo, controllare quanto segue:
ISPEZIONE GENERALE E MANUTENZIONE
Elemento Routine Pagina
RefrigeranteControllare che il livello del refrigerante raggiunga il tappo del
radiatore.
Controllare la presenza di eventuali perdite nel sistema di
raffreddamento.P.3-5 ~ 9
CarburanteControllare che il serbatoio contenga benzina nuova. Controllare la
presenza di eventuali perdite nella linea carburante.P.1-14
Olio motoreControllare che il livello dell’olio sia esatto. Controllare la presenza di
eventuali perdite nella linea dell’olio del carter e del telaio.P.3-13 ~ 17
Cambio e frizioneControllare che il cambio ingrani correttamente e che la frizione
funzioni dolcemente.P.3-9
Manopola dell’acceleratore/
alloggiamentoControllare che l’azionamento della manopola dell’acceleratore e il
gioco libero siano stati regolati correttamente. Lubrificare la manopola
dell’acceleratore e l’alloggiamento se necessario.P.3-10 ~ 11
FreniControllare il gioco del freno anteriore e l’effetto del freno anteriore e
posteriore.P.3-25 ~ 31
Catena di trasmissioneControllare la mollezza e l’allineamento della catena di trasmissione.
Controllare che la catena di trasmissione sia lubrificata correttamente.P.3-32 ~ 34
RuoteVerificarne l’eventuale usura eccessiva e controllare la pressione dei
pneumatici. Verificare che non vi siano raggi allentati né con gioco
eccessivo.P.3-42 ~ 43
SterzoControllare che il manubrio possa essere girato dolcemente e che non
abbia un gioco eccessivo.P.3-43 ~ 44
Forcelle anteriori e
ammortizzatori posterioriControllare che funzionino senza strappi e che non vi siano perdite
d’olio.P.3-34 ~ 41
Cavi (fili)Controllare che i cavi della frizione e dell’acceleratore possano
muoversi liberamente. Verificare che non si incastrino quando si gira il
manubrio o quando le forcelle anteriori si muovono su e giù.—
Tubo di scaricoControllare che il tubo di scarico sia fermamente montato e non
presenti incrinature.P.4-2
Corona dentata ruota
posterioreControllare che il bullone di serraggio della corona dentata della ruota
posteriore non sia lento.P.3-32
Lubrificazione Verificarne l’azionamento regolare. Lubrificare se necessario. P.3-45
Bulloni e dadiControllare la presenza di eventuali bulloni e dadi lenti nella parte
ciclistica e sul motore.P.1-19
Connettori dei caviControllare che il magnete-CDI, l’unità CDI e la bobina di accensione
siano collegati correttamente.P.1-6
ImpostazioniIl veicolo è stato impostato in maniera idonea alle condizioni della
pista e a quelle atmosferiche nonché prendendo in considerazione i
risultati delle prove prima della gara? I controlli e gli interventi di
manutenzione sono stati completati?P.7-1 ~ 22
3 - 4

3 - 5
INSP
ADJ
EC350000
ENGINE
COOLANT LEVEL INSPECTION
WARNING
Do not remove the radiator cap 1, drain
bolt and hoses when the engine and radia-
tor are hot. Scalding hot fluid and steam
may be blown out under pressure, which
could cause serious injury.
When the engine has cooled, place a thick
towel over the radiator cap, slowly rotate
the cap counterclockwise to the detent.
This procedure allows any residual pres-
sure to escape. When the hissing sound
has stopped, press down on the cap while
turning counterclockwise and remove it.
CAUTION:
Hard water or salt water is harmful to the
engine parts. You may use distilled water, if
you can’t get soft water.
1. Place the machine on a level place, and
hold it in an upright position.
2. Remove:
Radiator cap
3. Check:
Coolant level a
Coolant level low → Add coolant.
1Radiator
1a
ENGINE/COOLANT LEVEL INSPECTION
