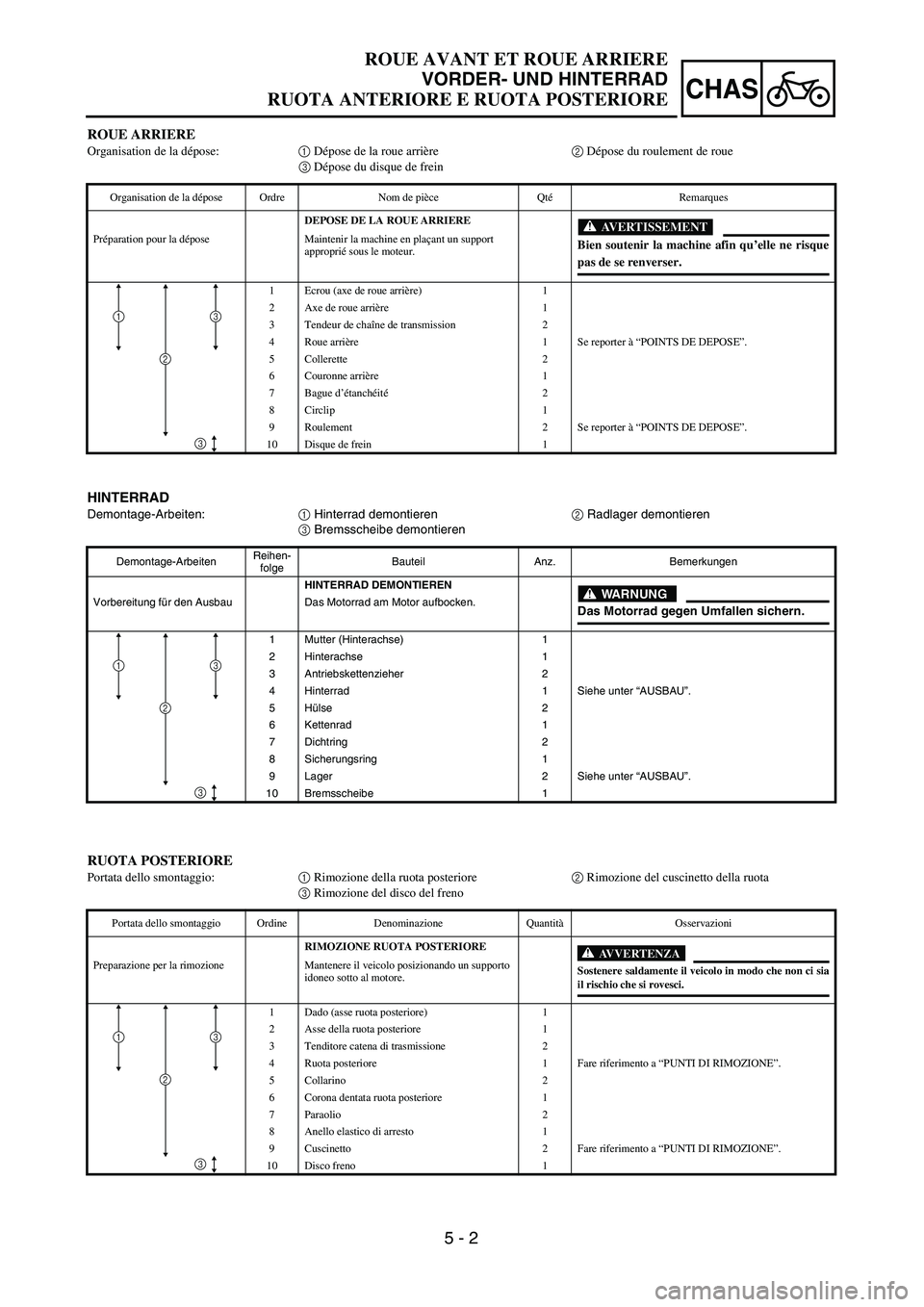

5 - 2
CHAS

HINTERRAD
Demontage-Arbeiten:
1
Hinterrad demontieren
2
Radlager demontieren
3
Bremsscheibe demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
HINTERRAD DEMONTIEREN
WARNUNG

Das Motorrad gegen Umfallen sichern.
Vorbereitung für den Ausbau Das Motorrad am Motor aufbocken.
1 Mutter (Hinterachse) 1
2 Hinterachse 1
3 Antriebskettenzieher 2
4 Hinterrad 1 Siehe unter “AUSBAU”.
5Hülse 2
6 Kettenrad 1
7 Dichtring 2
8 Sicherungsring 1
9 Lager 2 Siehe unter “AUSBAU”.
10Bremsscheibe
1
2
13
3

ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUOTA ANTERIORE E RUOTA POSTERIORE
ROUE ARRIERE
Organisation de la dépose:
1
Dépose de la roue arrière
2
Dépose du roulement de roue
3
Dépose du disque de frein
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DE LA ROUE ARRIERE
AVERTISSEMENT

Bien soutenir la machine afin qu’elle ne risque
pas de se renverser.
Préparation pour la dépose Maintenir la machine en plaçant un support
approprié sous le moteur.
1 Ecrou (axe de roue arrière) 1
2 Axe de roue arrière 1
3 Tendeur de chaîne de transmission 2
4 Roue arrière 1 Se reporter à “POINTS DE DEPOSE”.
5 Collerette 2
6 Couronne arrière 1
7 Bague d’étanchéité2
8 Circlip 1
9 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
10Disque de frein
1
2
13
3

RUOTA POSTERIORE
Portata dello smontaggio:
1
Rimozione della ruota posteriore
2
Rimozione del cuscinetto della ruota
3
Rimozione del disco del freno
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
RIMOZIONE RUOTA POSTERIORE
AVVERTENZA

Sostenere saldamente il veicolo in modo che non ci sia
il rischio che si rovesci.
Preparazione per la rimozione Mantenere il veicolo posizionando un supporto
idoneo sotto al motore.
1 Dado (asse ruota posteriore) 1
2 Asse della ruota posteriore 1
3 Tenditore catena di trasmissione 2
4 Ruota posteriore 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
5 Collarino 2
6 Corona dentata ruota posteriore 1
7 Paraolio 2
8 Anello elastico di arresto 1
9 Cuscinetto 2 Fare riferimento a “PUNTI DI RIMOZIONE”.
10 Disco freno 1
2
13
3

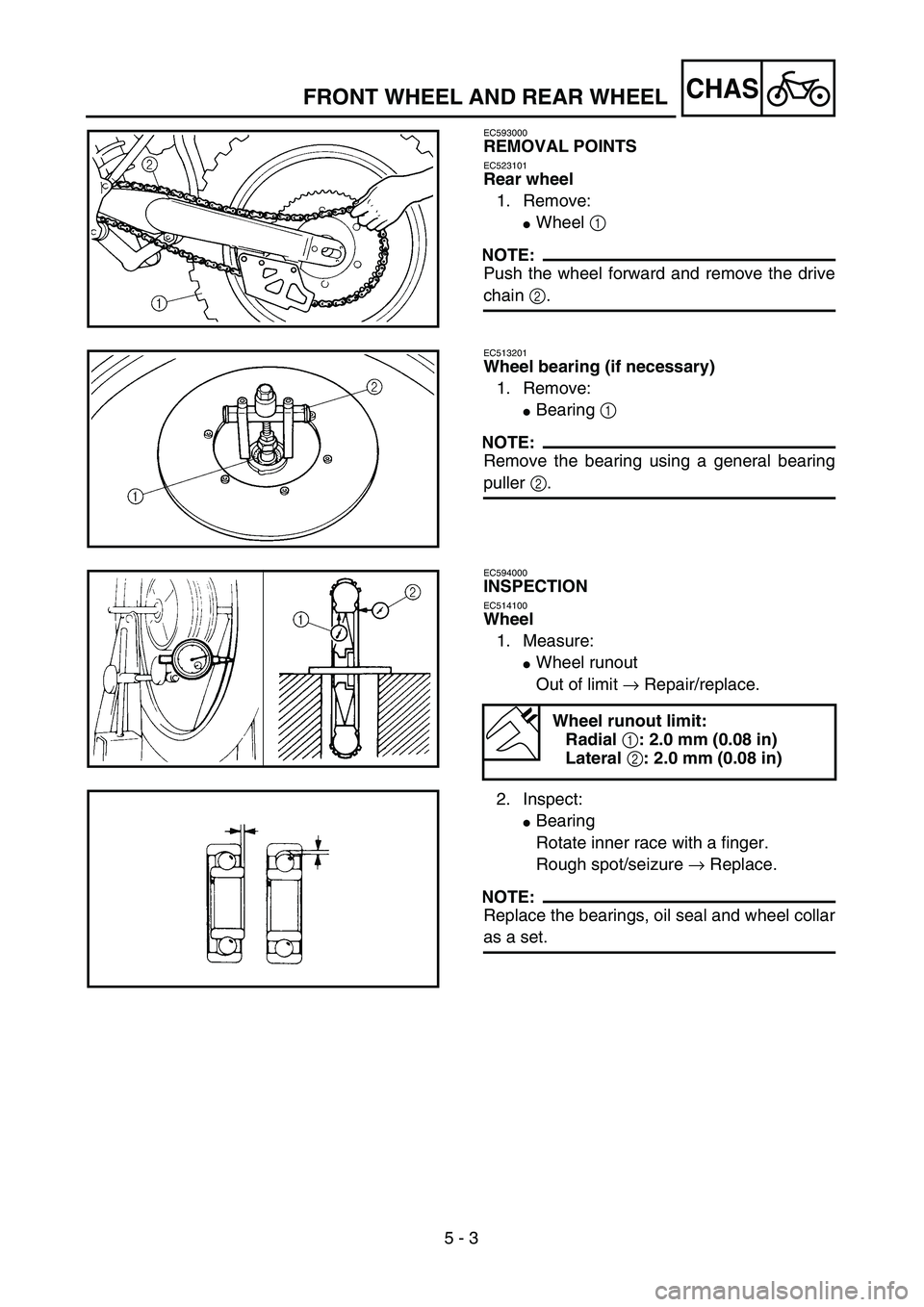

5 - 3
CHAS

FRONT WHEEL AND REAR WHEEL
EC593000
REMOVAL POINTS
EC523101
Rear wheel
1. Remove:

Wheel
1

NOTE:

Push the wheel forward and remove the drive
chain
2
.
EC513201
Wheel bearing (if necessary)
1. Remove:

Bearing
1

NOTE:

Remove the bearing using a general bearing
puller
2
.
EC594000
INSPECTION
EC514100
Wheel
1. Measure:

Wheel runout
Out of limit
→
Repair/replace.
2. Inspect:

Bearing
Rotate inner race with a finger.
Rough spot/seizure
→
Replace.
NOTE:

Replace the bearings, oil seal and wheel collar
as a set.
Wheel runout limit:
Radial
1
: 2.0 mm (0.08 in)
Lateral
2
: 2.0 mm (0.08 in)

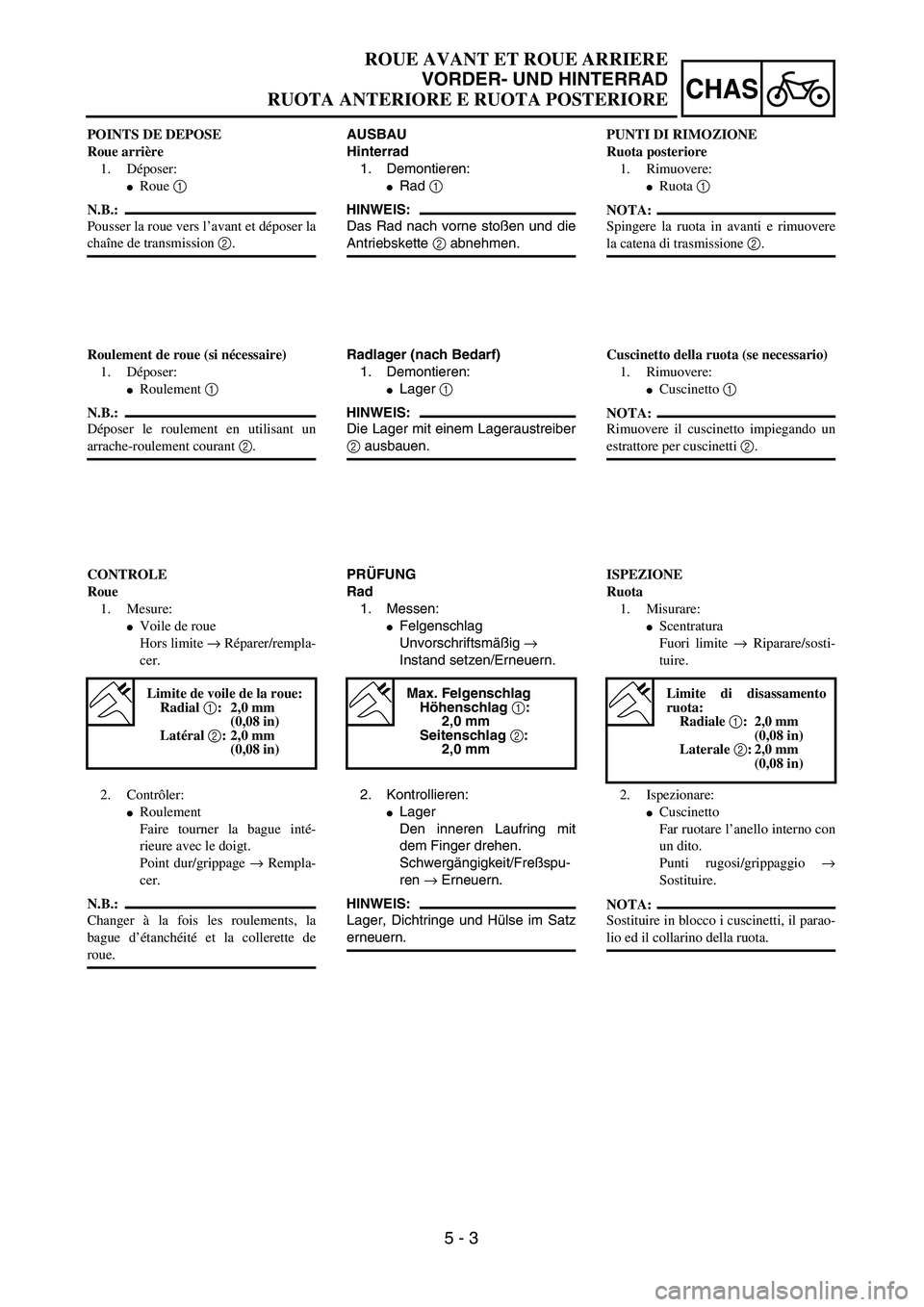

5 - 3
CHAS

ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUOTA ANTERIORE E RUOTA POSTERIORE
AUSBAU
Hinterrad
1. Demontieren:

Rad
1

HINWEIS:

Das Rad nach vorne stoßen und die
Antriebskette
2
abnehmen.
Radlager (nach Bedarf)
1. Demontieren:

Lager
1

HINWEIS:

Die Lager mit einem Lageraustreiber
2
ausbauen.
PRÜFUNG
Rad
1. Messen:

Felgenschlag
Unvorschriftsmäßig
→

Instand setzen/Erneuern.
Max. Felgenschlag
Höhenschlag
1
:
2,0 mm
Seitenschlag
2
:
2,0 mm
2. Kontrollieren:

Lager
Den inneren Laufring mit
dem Finger drehen.
Schwergängigkeit/Freßspu-
ren
→
Erneuern.
HINWEIS:

Lager, Dichtringe und Hülse im Satz
erneuern.
POINTS DE DEPOSE
Roue arrière
1. Déposer:

Roue
1

N.B.:

Pousser la roue vers l’avant et déposer la
chaîne de transmission
2
.
Roulement de roue (si nécessaire)
1. Déposer:

Roulement
1
N.B.:
Déposer le roulement en utilisant un
arrache-roulement courant 2.
CONTROLE
Roue
1. Mesure:
Voile de roue
Hors limite → Réparer/rempla-
cer.
Limite de voile de la roue:
Radial 1: 2,0 mm
(0,08 in)
Latéral 2: 2,0 mm
(0,08 in)
2. Contrôler:
Roulement
Faire tourner la bague inté-
rieure avec le doigt.
Point dur/grippage → Rempla-
cer.
N.B.:
Changer à la fois les roulements, la
bague d’étanchéité et la collerette de
roue.PUNTI DI RIMOZIONE
Ruota posteriore
1. Rimuovere:
Ruota 1
NOTA:
Spingere la ruota in avanti e rimuovere
la catena di trasmissione 2.
Cuscinetto della ruota (se necessario)
1. Rimuovere:
Cuscinetto 1
NOTA:
Rimuovere il cuscinetto impiegando un
estrattore per cuscinetti 2.
ISPEZIONE
Ruota
1. Misurare:
Scentratura
Fuori limite → Riparare/sosti-
tuire.
Limite di disassamento
ruota:
Radiale 1: 2,0 mm
(0,08 in)
Laterale 2: 2,0 mm
(0,08 in)
2. Ispezionare:
Cuscinetto
Far ruotare l’anello interno con
un dito.
Punti rugosi/grippaggio →
Sostituire.
NOTA:
Sostituire in blocco i cuscinetti, il parao-
lio ed il collarino della ruota.

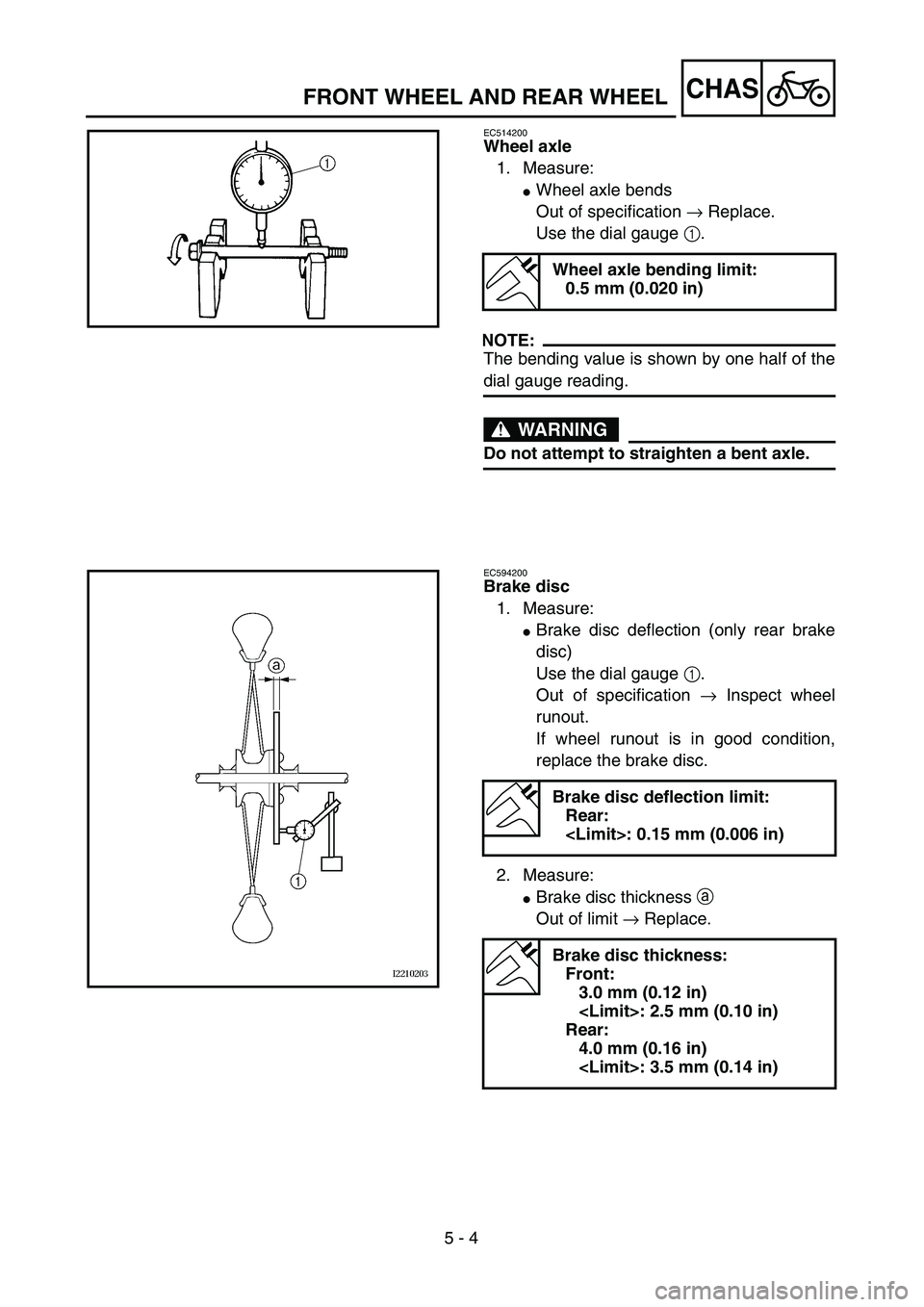

5 - 4
CHAS

FRONT WHEEL AND REAR WHEEL
EC514200
Wheel axle
1. Measure:

Wheel axle bends
Out of specification
→
Replace.
Use the dial gauge
1
.
NOTE:

The bending value is shown by one half of the
dial gauge reading.
WARNING

Do not attempt to straighten a bent axle.
Wheel axle bending limit:
0.5 mm (0.020 in)
EC594200
Brake disc
1. Measure:

Brake disc deflection (only rear brake
disc)
Use the dial gauge
1
.
Out of specification
→
Inspect wheel
runout.
If wheel runout is in good condition,
replace the brake disc.
2. Measure:

Brake disc thickness
a

Out of limit
→
Replace.
Brake disc deflection limit:
Rear:
: 0.15 mm (0.006 in)
Brake disc thickness:
Front:
3.0 mm (0.12 in)
: 2.5 mm (0.10 in)
Rear:
4.0 mm (0.16 in)
: 3.5 mm (0.14 in)

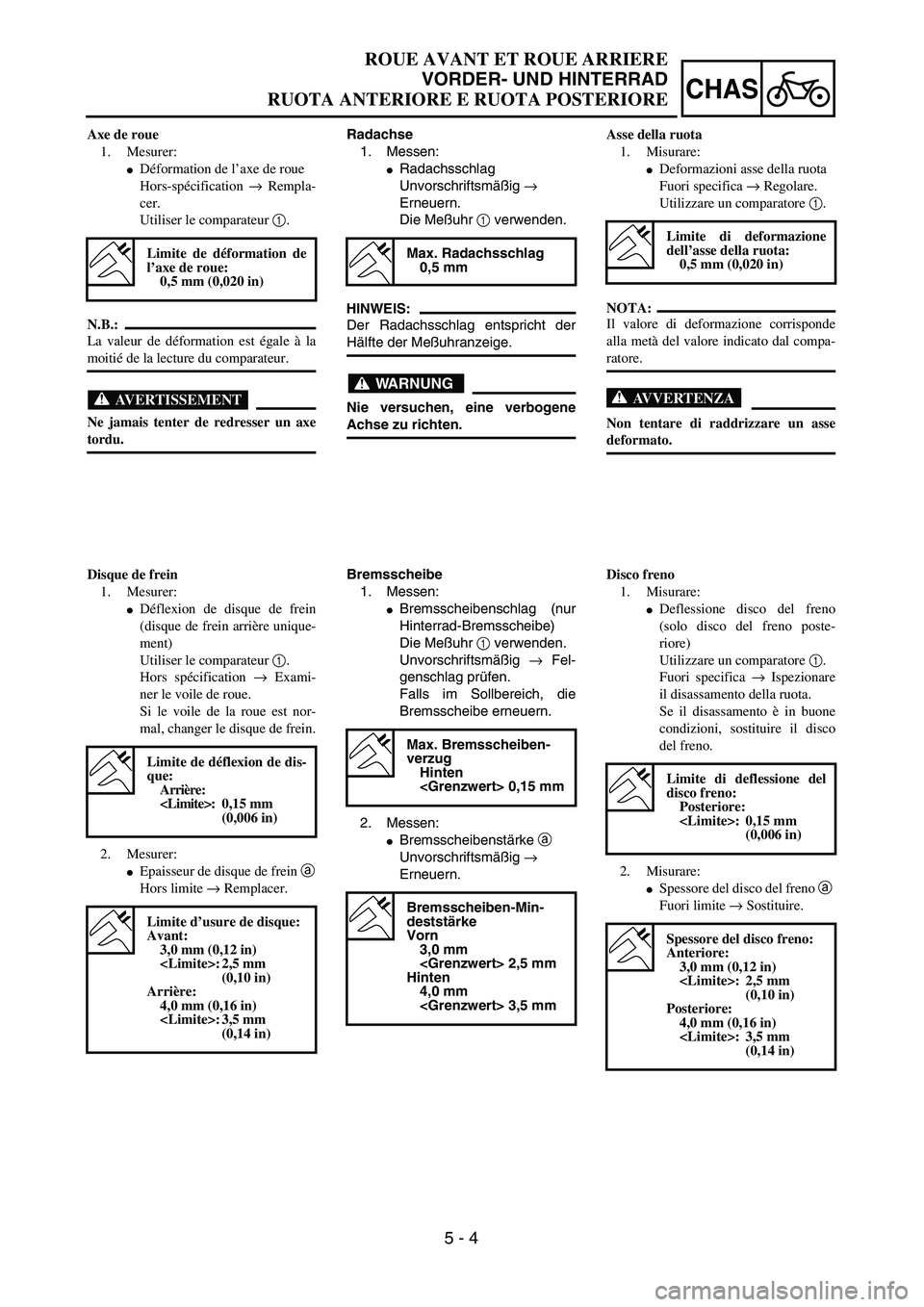

5 - 4
CHAS
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUOTA ANTERIORE E RUOTA POSTERIORE
Radachse
1. Messen:
Radachsschlag
Unvorschriftsmäßig →
Erneuern.
Die Meßuhr 1 verwenden.
HINWEIS:
Der Radachsschlag entspricht der
Hälfte der Meßuhranzeige.
WARNUNG
Nie versuchen, eine verbogene
Achse zu richten.
Max. Radachsschlag
0,5 mm
Bremsscheibe
1. Messen:
Bremsscheibenschlag (nur
Hinterrad-Bremsscheibe)
Die Meßuhr 1 verwenden.
Unvorschriftsmäßig → Fel-
genschlag prüfen.
Falls im Sollbereich, die
Bremsscheibe erneuern.
2. Messen:
Bremsscheibenstärke a
Unvorschriftsmäßig →
Erneuern.
Max. Bremsscheiben-
verzug
Hinten
0,15 mm
Bremsscheiben-Min-
deststärke
Vorn
3,0 mm
2,5 mm
Hinten
4,0 mm
3,5 mm
Axe de roue
1. Mesurer:
Déformation de l’axe de roue
Hors-spécification → Rempla-
cer.
Utiliser le comparateur 1.
N.B.:
La valeur de déformation est égale à la
moitié de la lecture du comparateur.
AVERTISSEMENT
Ne jamais tenter de redresser un axe
tordu.
Limite de déformation de
l’axe de roue:
0,5 mm (0,020 in)
Disque de frein
1. Mesurer:
Déflexion de disque de frein
(disque de frein arrière unique-
ment)
Utiliser le comparateur 1.
Hors spécification → Exami-
ner le voile de roue.
Si le voile de la roue est nor-
mal, changer le disque de frein.
2. Mesurer:
Epaisseur de disque de frein a
Hors limite → Remplacer.
Limite de déflexion de dis-
que:
Arrière:
:0,15 mm
(0,006 in)
Limite d’usure de disque:
Avant:
3,0 mm (0,12 in)
: 2,5 mm
(0,10 in)
Arrière:
4,0 mm (0,16 in)
: 3,5 mm
(0,14 in)
Asse della ruota
1. Misurare:
Deformazioni asse della ruota
Fuori specifica → Regolare.
Utilizzare un comparatore 1.
NOTA:
Il valore di deformazione corrisponde
alla metà del valore indicato dal compa-
ratore.
AVVERTENZA
Non tentare di raddrizzare un asse
deformato.
Limite di deformazione
dell’asse della ruota:
0,5 mm (0,020 in)
Disco freno
1. Misurare:
Deflessione disco del freno
(solo disco del freno poste-
riore)
Utilizzare un comparatore 1.
Fuori specifica → Ispezionare
il disassamento della ruota.
Se il disassamento è in buone
condizioni, sostituire il disco
del freno.
2. Misurare:
Spessore del disco del freno a
Fuori limite → Sostituire.
Limite di deflessione del
disco freno:
Posteriore:
: 0,15 mm
(0,006 in)
Spessore del disco freno:
Anteriore:
3,0 mm (0,12 in)
: 2,5 mm
(0,10 in)
Posteriore:
4,0 mm (0,16 in)
: 3,5 mm
(0,14 in)

5 - 5
CHAS

FRONT WHEEL AND REAR WHEEL
EC595000
ASSEMBLY AND INSTALLATION
Front wheel
1. Install:

Bearing (left)
1


Spacer
2


Bearing (right)
3


Oil seal
4

NOTE:


Apply the lithium soap base grease on the
bearing and oil seal lip when installing.

Use a socket that matches the outside diam-
eter of the race of the bearing.

Left side of bearing shall be installed first.

Install the oil seal with its manufacture’s
marks or numbers facing outward.
ACHTUNG:CAUTION:

Do not strike the inner race of the bearing.
Contact should be made only with the outer
race.
2. Install:
Brake disc 1
Bolt (brake disc) 2
NOTE:
Tighten the bolts in stage, using a crisscross
pattern.
T R..12 Nm (1.2 m · kg, 8.7 ft · lb)
3. Install:
Collar 1
NOTE:
Apply the lithium soap base grease on the oil
seal lip.
Install the collars with their projections a
facing the wheel.
4. Install:
Wheel
NOTE:
Install the brake disc 1 between the brake
pads 2 correctly.

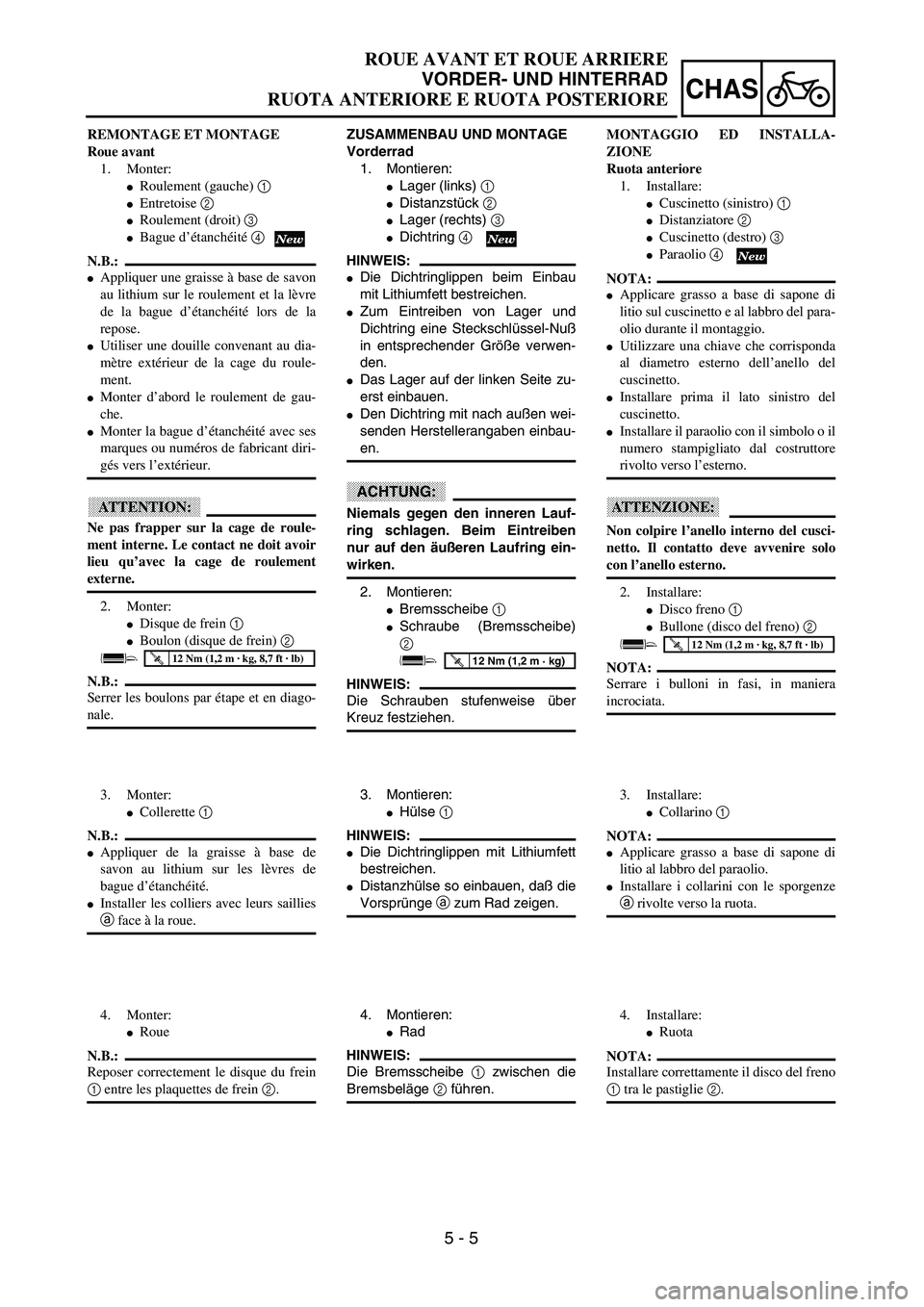

5 - 5
CHAS
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUOTA ANTERIORE E RUOTA POSTERIORE
ZUSAMMENBAU UND MONTAGE
Vorderrad
1. Montieren:
Lager (links) 1
Distanzstück 2
Lager (rechts) 3
Dichtring 4
HINWEIS:
Die Dichtringlippen beim Einbau
mit Lithiumfett bestreichen.
Zum Eintreiben von Lager und
Dichtring eine Steckschlüssel-Nuß
in entsprechender Größe verwen-
den.
Das Lager auf der linken Seite zu-
erst einbauen.
Den Dichtring mit nach außen wei-
senden Herstellerangaben einbau-
en.
ACHTUNG:
Niemals gegen den inneren Lauf-
ring schlagen. Beim Eintreiben
nur auf den äußeren Laufring ein-
wirken.
2. Montieren:
Bremsscheibe 1
Schraube (Bremsscheibe)
2
HINWEIS:
Die Schrauben stufenweise über
Kreuz festziehen.
T R..12 Nm (1,2 m · kg)
3. Montieren:
Hülse 1
HINWEIS:
Die Dichtringlippen mit Lithiumfett
bestreichen.
Distanzhülse so einbauen, daß die
Vorsprünge a zum Rad zeigen.
4. Montieren:
Rad
HINWEIS:
Die Bremsscheibe 1 zwischen die
Bremsbeläge 2 führen. REMONTAGE ET MONTAGE
Roue avant
1. Monter:
Roulement (gauche) 1
Entretoise 2
Roulement (droit) 3
Bague d’étanchéité 4
N.B.:
Appliquer une graisse à base de savon
au lithium sur le roulement et la lèvre
de la bague d’étanchéité lors de la
repose.
Utiliser une douille convenant au dia-
mètre extérieur de la cage du roule-
ment.
Monter d’abord le roulement de gau-
che.
Monter la bague d’étanchéité avec ses
marques ou numéros de fabricant diri-
gés vers l’extérieur.
ATTENTION:
Ne pas frapper sur la cage de roule-
ment interne. Le contact ne doit avoir
lieu qu’avec la cage de roulement
externe.
2. Monter:
Disque de frein 1
Boulon (disque de frein) 2
N.B.:
Serrer les boulons par étape et en diago-
nale.
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
3. Monter:
Collerette 1
N.B.:
Appliquer de la graisse à base de
savon au lithium sur les lèvres de
bague d’étanchéité.
Installer les colliers avec leurs saillies
a face à la roue.
4. Monter:
Roue
N.B.:
Reposer correctement le disque du frein
1 entre les plaquettes de frein 2.MONTAGGIO ED INSTALLA-
ZIONE
Ruota anteriore
1. Installare:
Cuscinetto (sinistro) 1
Distanziatore 2
Cuscinetto (destro) 3
Paraolio 4
NOTA:
Applicare grasso a base di sapone di
litio sul cuscinetto e al labbro del para-
olio durante il montaggio.
Utilizzare una chiave che corrisponda
al diametro esterno dell’anello del
cuscinetto.
Installare prima il lato sinistro del
cuscinetto.
Installare il paraolio con il simbolo o il
numero stampigliato dal costruttore
rivolto verso l’esterno.
ATTENZIONE:
Non colpire l’anello interno del cusci-
netto. Il contatto deve avvenire solo
con l’anello esterno.
2. Installare:
Disco freno 1
Bullone (disco del freno) 2
NOTA:
Serrare i bulloni in fasi, in maniera
incrociata.
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
3. Installare:
Collarino 1
NOTA:
Applicare grasso a base di sapone di
litio al labbro del paraolio.
Installare i collarini con le sporgenze
a rivolte verso la ruota.
4. Installare:
Ruota
NOTA:
Installare correttamente il disco del freno
1 tra le pastiglie 2.

5 - 6

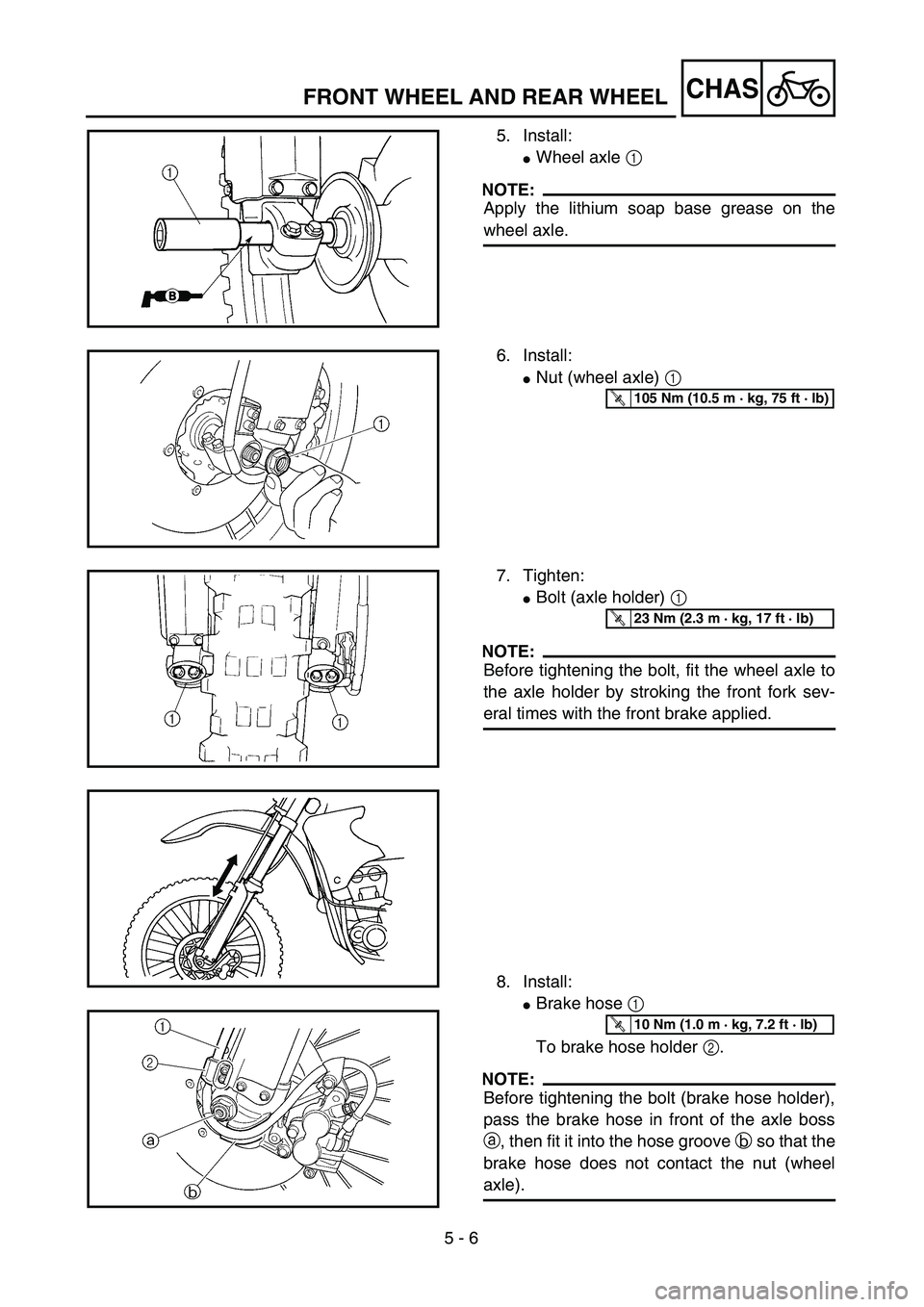

CHASFRONT WHEEL AND REAR WHEEL
5. Install:
Wheel axle 1
NOTE:
Apply the lithium soap base grease on the
wheel axle.
6. Install:
Nut (wheel axle) 1
T R..105 Nm (10.5 m · kg, 75 ft · lb)
7. Tighten:
Bolt (axle holder) 1
NOTE:
Before tightening the bolt, fit the wheel axle to
the axle holder by stroking the front fork sev-
eral times with the front brake applied.
8. Install:
Brake hose 1
To brake hose holder 2.
NOTE:
Before tightening the bolt (brake hose holder),
pass the brake hose in front of the axle boss
a, then fit it into the hose groove b so that the
brake hose does not contact the nut (wheel
axle).
T R..23 Nm (2.3 m · kg, 17 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

5 - 6

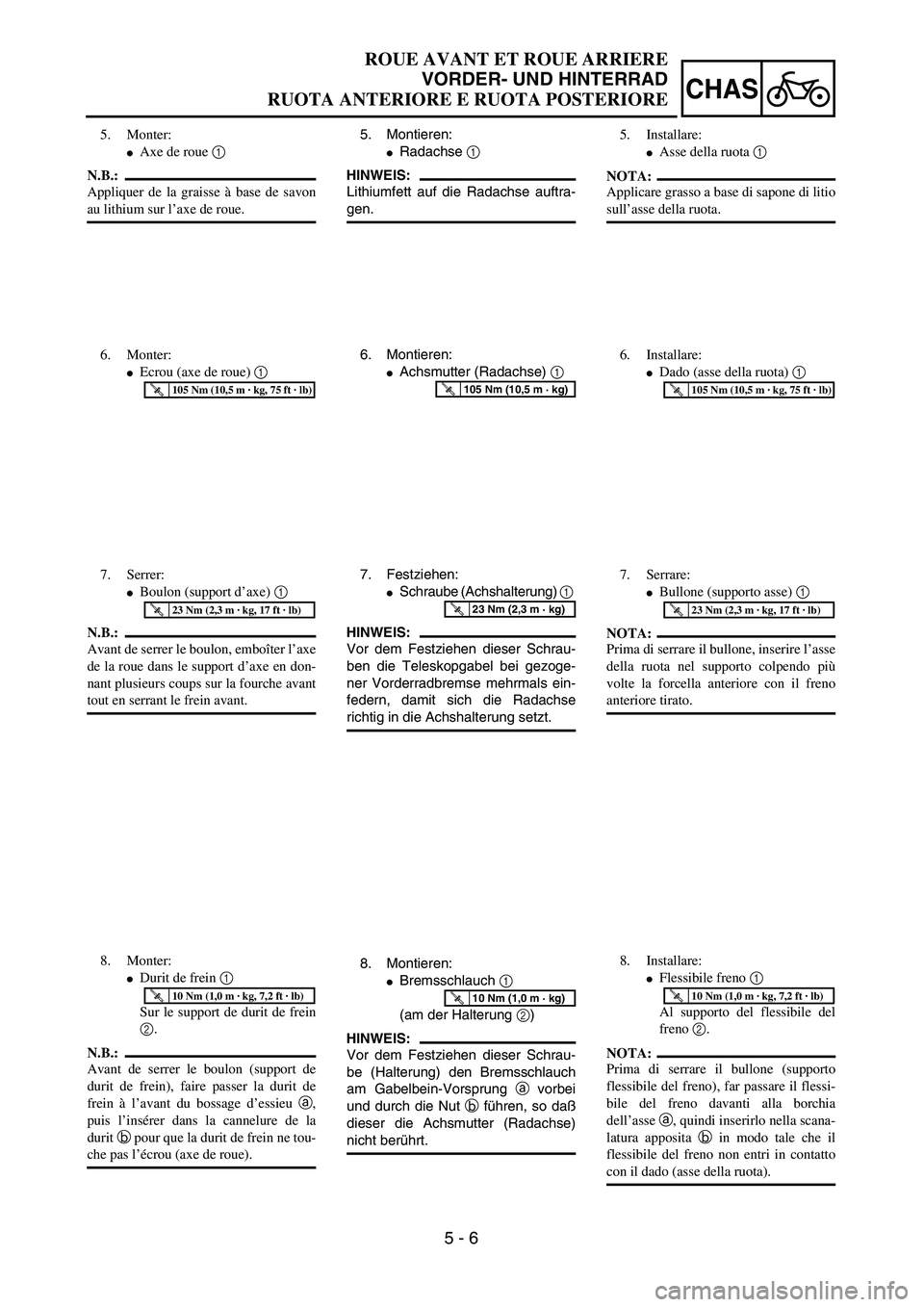

CHAS
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUOTA ANTERIORE E RUOTA POSTERIORE
5. Montieren:
Radachse 1
HINWEIS:
Lithiumfett auf die Radachse auftra-
gen.
6. Montieren:
Achsmutter (Radachse) 1
T R..105 Nm (10,5 m · kg)
7. Festziehen:
Schraube (Achshalterung) 1
HINWEIS:
Vor dem Festziehen dieser Schrau-
ben die Teleskopgabel bei gezoge-
ner Vorderradbremse mehrmals ein-
federn, damit sich die Radachse
richtig in die Achshalterung setzt.
8. Montieren:
Bremsschlauch 1
(am der Halterung 2)
HINWEIS:
Vor dem Festziehen dieser Schrau-
be (Halterung) den Bremsschlauch
am Gabelbein-Vorsprung a vorbei
und durch die Nut b führen, so daß
dieser die Achsmutter (Radachse)
nicht berührt.
T R..23 Nm (2,3 m · kg)
T R..10 Nm (1,0 m · kg)
5. Monter:
Axe de roue 1
N.B.:
Appliquer de la graisse à base de savon
au lithium sur l’axe de roue.
6. Monter:
Ecrou (axe de roue) 1
T R..105 Nm (10,5 m · kg, 75 ft · lb)
7. Serrer:
Boulon (support d’axe) 1
N.B.:
Avant de serrer le boulon, emboîter l’axe
de la roue dans le support d’axe en don-
nant plusieurs coups sur la fourche avant
tout en serrant le frein avant.
8. Monter:
Durit de frein 1
Sur le support de durit de frein
2.
N.B.:
Avant de serrer le boulon (support de
durit de frein), faire passer la durit de
frein à l’avant du bossage d’essieu a,
puis l’insérer dans la cannelure de la
durit b pour que la durit de frein ne tou-
che pas l’écrou (axe de roue).
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
5. Installare:
Asse della ruota 1
NOTA:
Applicare grasso a base di sapone di litio
sull’asse della ruota.
6. Installare:
Dado (asse della ruota) 1
T R..105 Nm (10,5 m · kg, 75 ft · lb)
7. Serrare:
Bullone (supporto asse) 1
NOTA:
Prima di serrare il bullone, inserire l’asse
della ruota nel supporto colpendo più
volte la forcella anteriore con il freno
anteriore tirato.
8. Installare:
Flessibile freno 1
Al supporto del flessibile del
freno 2.
NOTA:
Prima di serrare il bullone (supporto
flessibile del freno), far passare il flessi-
bile del freno davanti alla borchia
dell’asse a, quindi inserirlo nella scana-
latura apposita b in modo tale che il
flessibile del freno non entri in contatto
con il dado (asse della ruota).
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)

5 - 7
CHASFRONT WHEEL AND REAR WHEEL
9. Install:
Brake hose cover 1
Washer 2
Bolt [brake hose cover (M8)] 3
Bolt [brake hose cover (M6)] 4
T R..16 Nm (1.6 m · kg, 11 ft · lb)
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
Rear wheel
1. Install:
Bearing (right) 1
Circlip 2
Spacer 3
Bearing (left) 4
Oil seal 5
NOTE:
Apply the lithium soap base grease on the
bearing and oil seal lip when installing.
Install the bearing with seal facing outward.
Use a socket that matches the outside diam-
eter of the race of the bearing.
Right side of bearing shall be installed first.
Install the oil seal with its manufacture’s
marks or numbers facing outward.
ACHTUNG:CAUTION:
Do not strike the inner race of the bearing.
Contact should be made only with the outer
race.
2. Install:
Brake disc 1
Bolt (brake disc) 2
NOTE:
Tighten the bolts in stage, using a crisscross
pattern.
T R..14 Nm (1.4 m · kg, 10 ft · lb)
