YAMAHA YZ250F 2002 Manuale duso (in Italian)

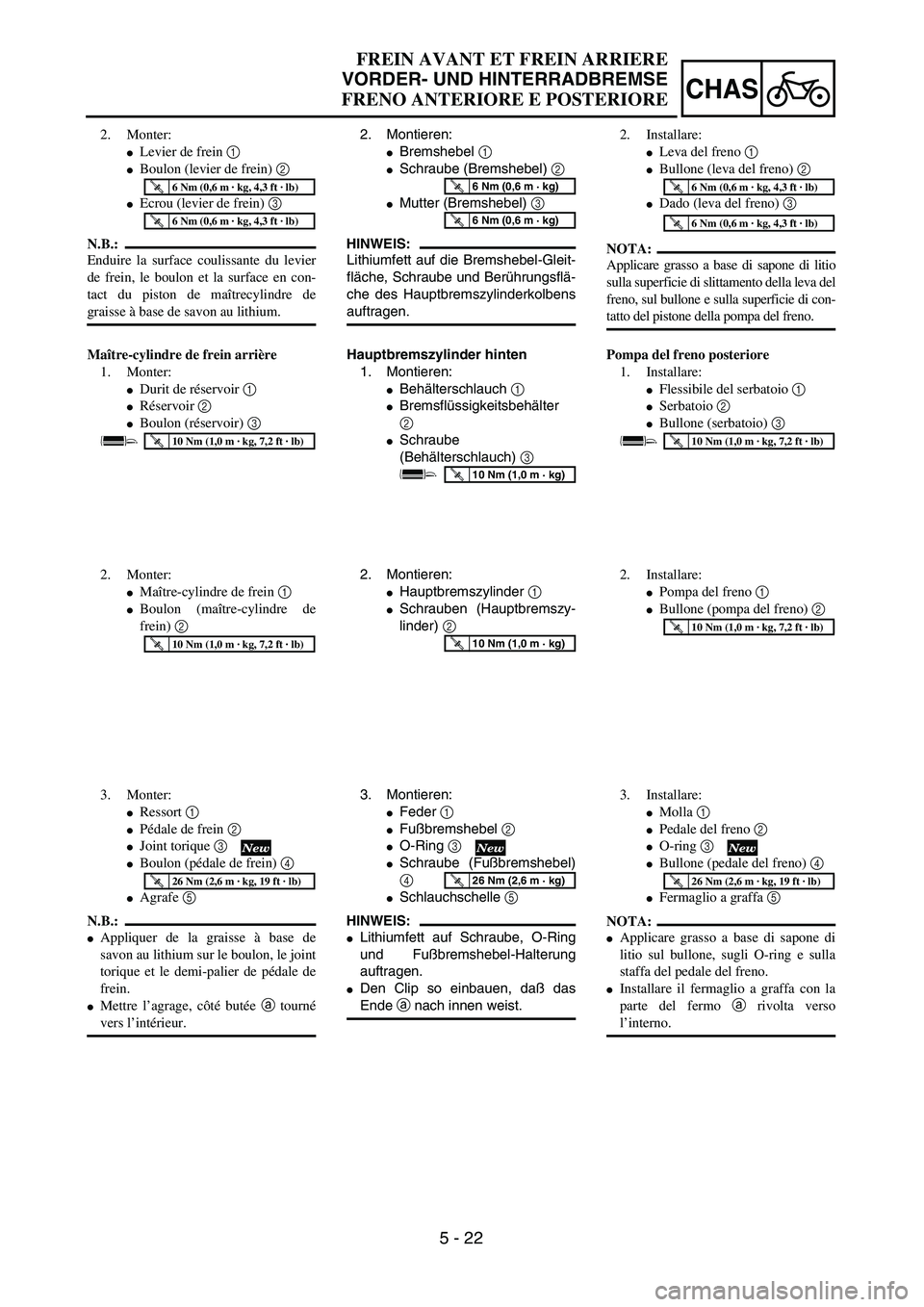

5 - 22
CHAS
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
FRENO ANTERIORE E POSTERIORE
2. Montieren:
Bremshebel 1
Schraube (Bremshebel) 2
Mutter (Bremshebel) 3
HINWEIS:
Lithiumfett auf die Bremshebel-Gleit-
fläche, Schraube und Berührungsflä-
che des Hauptbremszylinderkolbens
auftragen.
T R..6 Nm (0,6 m · kg)
T R..6 Nm (0,6 m · kg)
Hauptbremszylinder hinten
1. Montieren:
Behälterschlauch 1
Bremsflüssigkeitsbehälter
2
Schraube
(Behälterschlauch) 3
T R..10 Nm (1,0 m · kg)
2. Montieren:
Hauptbremszylinder 1
Schrauben (Hauptbremszy-
linder) 2
T R..10 Nm (1,0 m · kg)
3. Montieren:
Feder 1
Fußbremshebel 2
O-Ring 3
Schraube (Fußbremshebel)
4
Schlauchschelle 5
HINWEIS:
Lithiumfett auf Schraube, O-Ring
und Fußbremshebel-Halterung
auftragen.
Den Clip so einbauen, daß das
Ende a nach innen weist.
T R..26 Nm (2,6 m · kg)
2. Monter:
Levier de frein 1
Boulon (levier de frein) 2
Ecrou (levier de frein) 3
N.B.:
Enduire la surface coulissante du levier
de frein, le boulon et la surface en con-
tact du piston de maîtrecylindre de
graisse à base de savon au lithium.
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
Maître-cylindre de frein arrière
1. Monter:
Durit de réservoir 1
Réservoir 2
Boulon (réservoir) 3
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
2. Monter:
Maître-cylindre de frein 1
Boulon (maître-cylindre de
frein) 2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Monter:
Ressort 1
Pédale de frein 2
Joint torique 3
Boulon (pédale de frein) 4
Agrafe 5
N.B.:
Appliquer de la graisse à base de
savon au lithium sur le boulon, le joint
torique et le demi-palier de pédale de
frein.
Mettre l’agrage, côté butée a tourné
vers l’intérieur.
T R..26 Nm (2,6 m · kg, 19 ft · lb)
2. Installare:
Leva del freno 1
Bullone (leva del freno) 2
Dado (leva del freno) 3
NOTA:
Applicare grasso a base di sapone di litio
sulla superficie di slittamento della leva del
freno, sul bullone e sulla superficie di con-
tatto del pistone della pompa del freno.
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
Pompa del freno posteriore
1. Installare:
Flessibile del serbatoio 1
Serbatoio 2
Bullone (serbatoio) 3
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
2. Installare:
Pompa del freno 1
Bullone (pompa del freno) 2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Installare:
Molla 1
Pedale del freno 2
O-ring 3
Bullone (pedale del freno) 4
Fermaglio a graffa 5
NOTA:
Applicare grasso a base di sapone di
litio sul bullone, sugli O-ring e sulla
staffa del pedale del freno.
Installare il fermaglio a graffa con la
parte del fermo a rivolta verso
l’interno.
T R..26 Nm (2,6 m · kg, 19 ft · lb)

5 - 23
CHASFRONT BRAKE AND REAR BRAKE
4. Install:
Pin 1
Washer 2
Cotter pin 3
NOTE:
After installing, check the brake pedal height.
Refer to “REAR BRAKE ADJUSTMENT” sec-
tion in the CHAPTER 3.
Front brake hose
1. Install:
Brake hose 1
To brake hose holder 2.
NOTE:
Before tightening the bolt (brake hose holder),
pass the brake hose in front of the axle boss
a, then fit it into the hose groove b so that the
brake hose does not contact the nut (wheel
axle).
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
2. Install:
Brake hose cover 1
Washer 2
Bolt [brake hose cover (M8)] 3
Bolt [brake hose cover (M6)] 4
T R..16 Nm (1.6 m · kg, 11 ft · lb)
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
3. Pass the brake hose through the cable
guide 1, then through the guide a on
the protector 2.

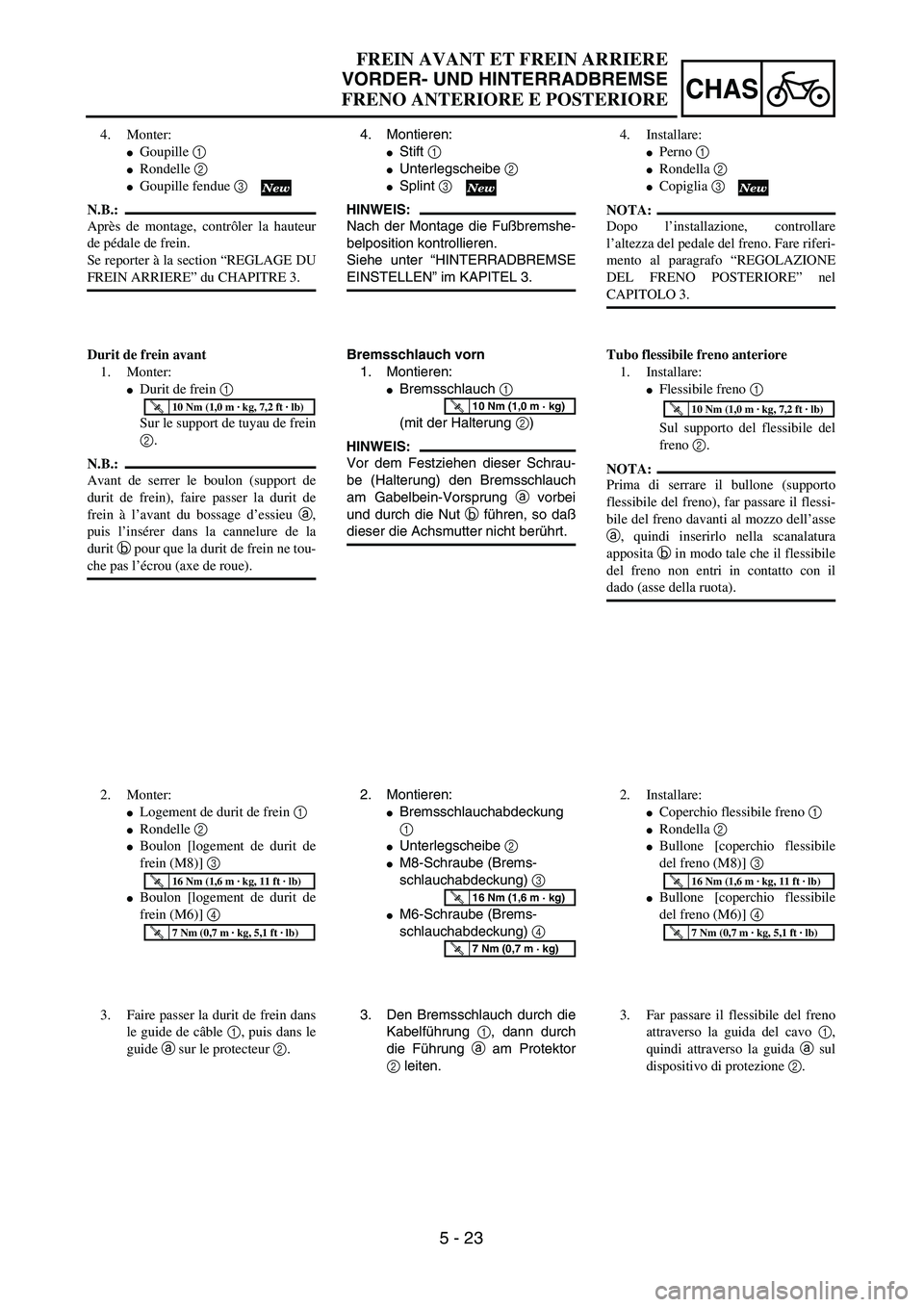

5 - 23
CHAS
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
FRENO ANTERIORE E POSTERIORE
4. Montieren:
Stift 1
Unterlegscheibe 2
Splint 3
HINWEIS:
Nach der Montage die Fußbremshe-
belposition kontrollieren.
Siehe unter “HINTERRADBREMSE
EINSTELLEN” im KAPITEL 3.
Bremsschlauch vorn
1. Montieren:
Bremsschlauch 1
(mit der Halterung 2)
HINWEIS:
Vor dem Festziehen dieser Schrau-
be (Halterung) den Bremsschlauch
am Gabelbein-Vorsprung a vorbei
und durch die Nut b führen, so daß
dieser die Achsmutter nicht berührt.
T R..10 Nm (1,0 m · kg)
2. Montieren:
Bremsschlauchabdeckung
1
Unterlegscheibe 2
M8-Schraube (Brems-
schlauchabdeckung) 3
M6-Schraube (Brems-
schlauchabdeckung) 4
T R..16 Nm (1,6 m · kg)
T R..7 Nm (0,7 m · kg)
3. Den Bremsschlauch durch die
Kabelführung 1, dann durch
die Führung a am Protektor
2 leiten. 4. Monter:
Goupille 1
Rondelle 2
Goupille fendue 3
N.B.:
Après de montage, contrôler la hauteur
de pédale de frein.
Se reporter à la section “REGLAGE DU
FREIN ARRIERE” du CHAPITRE 3.
Durit de frein avant
1. Monter:
Durit de frein 1
Sur le support de tuyau de frein
2.
N.B.:
Avant de serrer le boulon (support de
durit de frein), faire passer la durit de
frein à l’avant du bossage d’essieu a,
puis l’insérer dans la cannelure de la
durit b pour que la durit de frein ne tou-
che pas l’écrou (axe de roue).
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
2. Monter:
Logement de durit de frein 1
Rondelle 2
Boulon [logement de durit de
frein (M8)] 3
Boulon [logement de durit de
frein (M6)] 4
T R..16 Nm (1,6 m · kg, 11 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
3. Faire passer la durit de frein dans
le guide de câble 1, puis dans le
guide a sur le protecteur 2.4. Installare:
Perno 1
Rondella 2
Copiglia 3
NOTA:
Dopo l’installazione, controllare
l’altezza del pedale del freno. Fare riferi-
mento al paragrafo “REGOLAZIONE
DEL FRENO POSTERIORE” nel
CAPITOLO 3.
Tubo flessibile freno anteriore
1. Installare:
Flessibile freno 1
Sul supporto del flessibile del
freno 2.
NOTA:
Prima di serrare il bullone (supporto
flessibile del freno), far passare il flessi-
bile del freno davanti al mozzo dell’asse
a, quindi inserirlo nella scanalatura
apposita b in modo tale che il flessibile
del freno non entri in contatto con il
dado (asse della ruota).
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
2. Installare:
Coperchio flessibile freno 1
Rondella 2
Bullone [coperchio flessibile
del freno (M8)] 3
Bullone [coperchio flessibile
del freno (M6)] 4
T R..16 Nm (1,6 m · kg, 11 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
3. Far passare il flessibile del freno
attraverso la guida del cavo 1,
quindi attraverso la guida a sul
dispositivo di protezione 2.

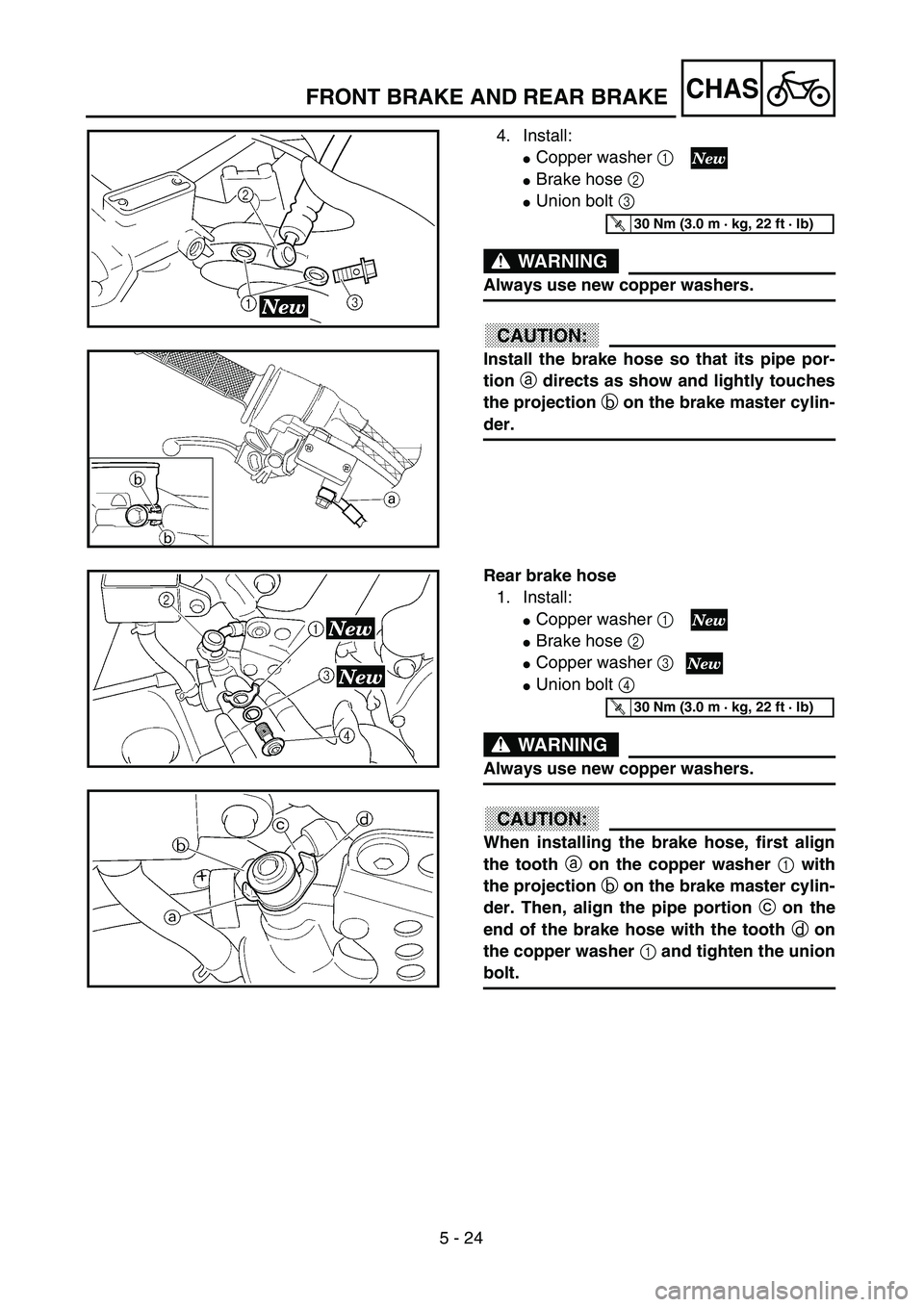

5 - 24
CHASFRONT BRAKE AND REAR BRAKE
4. Install:
Copper washer 1
Brake hose 2
Union bolt 3
WARNING
Always use new copper washers.
ACHTUNG:CAUTION:
Install the brake hose so that its pipe por-
tion a directs as show and lightly touches
the projection b on the brake master cylin-
der.
T R..30 Nm (3.0 m · kg, 22 ft · lb)
Rear brake hose
1. Install:
Copper washer 1
Brake hose 2
Copper washer 3
Union bolt 4
WARNING
Always use new copper washers.
ACHTUNG:CAUTION:
When installing the brake hose, first align
the tooth a on the copper washer 1 with
the projection b on the brake master cylin-
der. Then, align the pipe portion c on the
end of the brake hose with the tooth d on
the copper washer 1 and tighten the union
bolt.
T R..30 Nm (3.0 m · kg, 22 ft · lb)

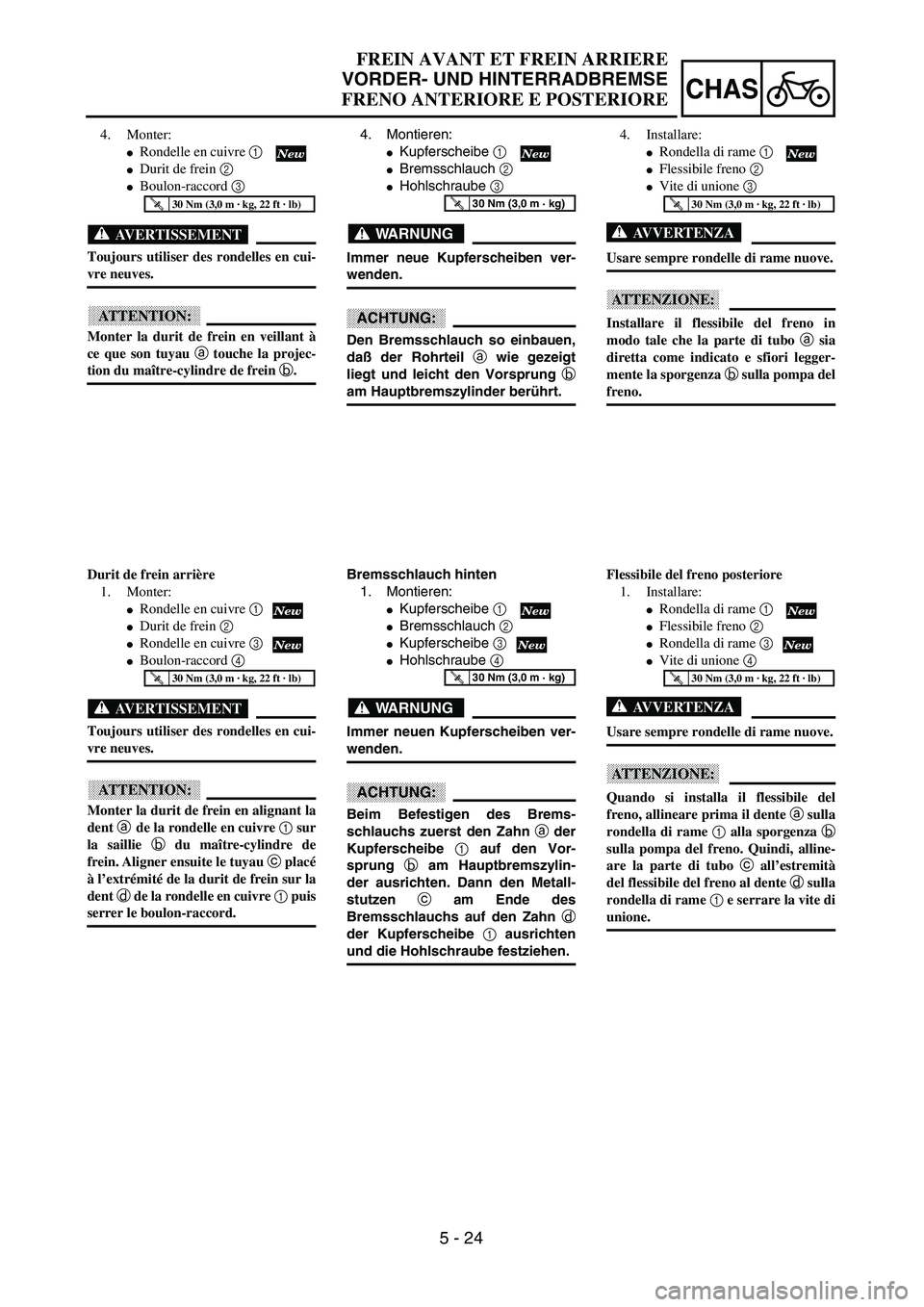

5 - 24
CHAS
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
FRENO ANTERIORE E POSTERIORE
4. Montieren:
Kupferscheibe 1
Bremsschlauch 2
Hohlschraube 3
WARNUNG
Immer neue Kupferscheiben ver-
wenden.
ACHTUNG:
Den Bremsschlauch so einbauen,
daß der Rohrteil a wie gezeigt
liegt und leicht den Vorsprung b
am Hauptbremszylinder berührt.
T R..30 Nm (3,0 m · kg)
Bremsschlauch hinten
1. Montieren:
Kupferscheibe 1
Bremsschlauch 2
Kupferscheibe 3
Hohlschraube 4
WARNUNG
Immer neuen Kupferscheiben ver-
wenden.
ACHTUNG:
Beim Befestigen des Brems-
schlauchs zuerst den Zahn a der
Kupferscheibe 1 auf den Vor-
sprung b am Hauptbremszylin-
der ausrichten. Dann den Metall-
stutzen c am Ende des
Bremsschlauchs auf den Zahn d
der Kupferscheibe 1 ausrichten
und die Hohlschraube festziehen.
T R..30 Nm (3,0 m · kg)
4. Monter:
Rondelle en cuivre 1
Durit de frein 2
Boulon-raccord 3
AVERTISSEMENT
Toujours utiliser des rondelles en cui-
vre neuves.
ATTENTION:
Monter la durit de frein en veillant à
ce que son tuyau a touche la projec-
tion du maître-cylindre de frein b.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
Durit de frein arrière
1. Monter:
Rondelle en cuivre 1
Durit de frein 2
Rondelle en cuivre 3
Boulon-raccord 4
AVERTISSEMENT
Toujours utiliser des rondelles en cui-
vre neuves.
ATTENTION:
Monter la durit de frein en alignant la
dent a
de la rondelle en cuivre 1 sur
la saillie b du maître-cylindre de
frein. Aligner ensuite le tuyau c placé
à l’extrémité de la durit de frein sur la
dent d de la rondelle en cuivre 1 puis
serrer le boulon-raccord.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
4. Installare:
Rondella di rame 1
Flessibile freno 2
Vite di unione 3
AVVERTENZA
Usare sempre rondelle di rame nuove.
ATTENZIONE:
Installare il flessibile del freno in
modo tale che la parte di tubo a sia
diretta come indicato e sfiori legger-
mente la sporgenza b sulla pompa del
freno.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
Flessibile del freno posteriore
1. Installare:
Rondella di rame 1
Flessibile freno 2
Rondella di rame 3
Vite di unione 4
AVVERTENZA
Usare sempre rondelle di rame nuove.
ATTENZIONE:
Quando si installa il flessibile del
freno, allineare prima il dente a sulla
rondella di rame 1 alla sporgenza b
sulla pompa del freno. Quindi, alline-
are la parte di tubo c all’estremità
del flessibile del freno al dente d sulla
rondella di rame 1 e serrare la vite di
unione.
T R..30 Nm (3,0 m · kg, 22 ft · lb)

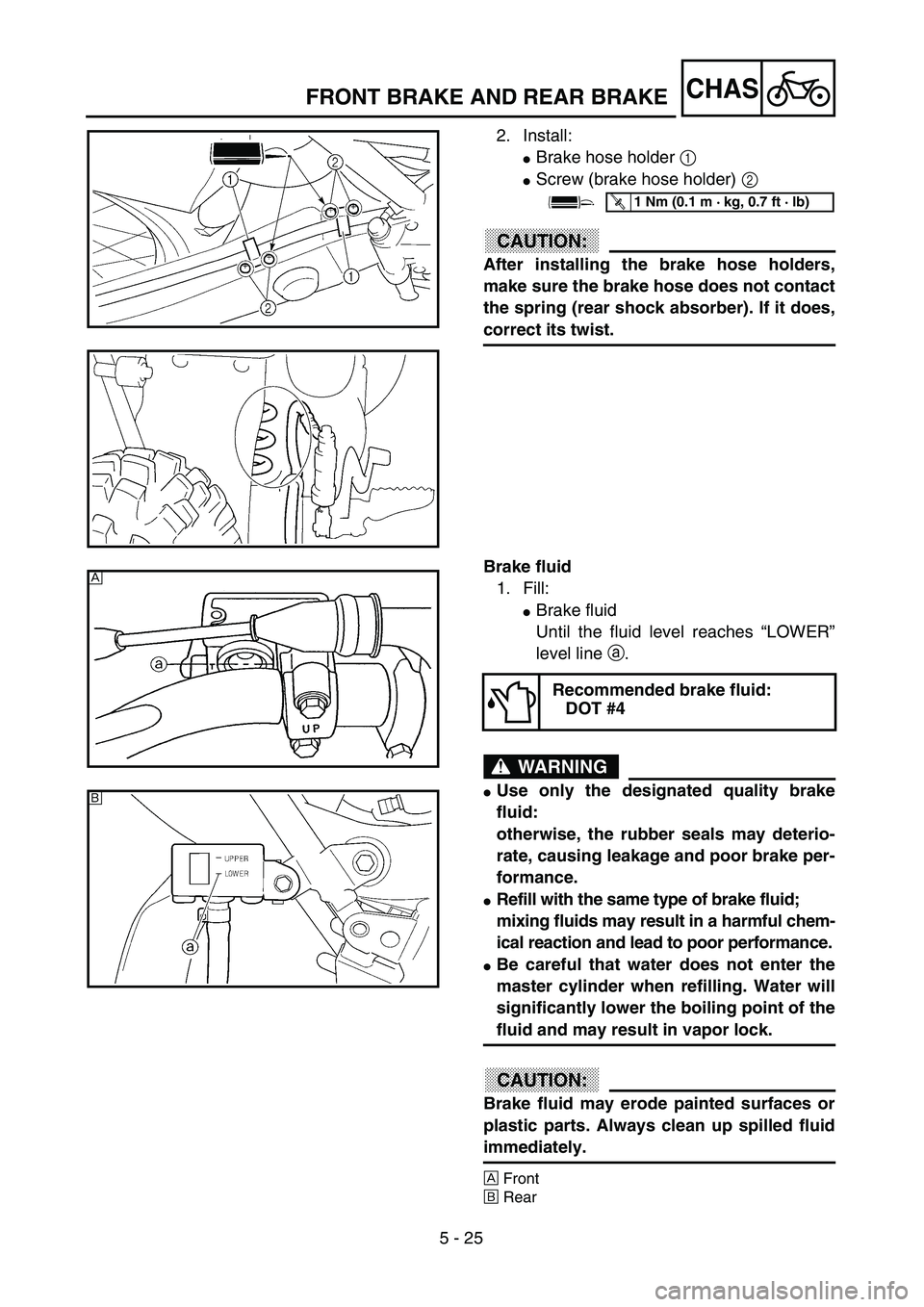

5 - 25
CHASFRONT BRAKE AND REAR BRAKE
2. Install:
Brake hose holder 1
Screw (brake hose holder) 2
ACHTUNG:CAUTION:
After installing the brake hose holders,
make sure the brake hose does not contact
the spring (rear shock absorber). If it does,
correct its twist.
Brake fluid
1. Fill:
Brake fluid
Until the fluid level reaches “LOWER”
level line a.
WARNING
Use only the designated quality brake
fluid:
otherwise, the rubber seals may deterio-
rate, causing leakage and poor brake per-
formance.
Refill with the same type of brake fluid;
mixing fluids may result in a harmful chem-
ical reaction and lead to poor performance.
Be careful that water does not enter the
master cylinder when refilling. Water will
significantly lower the boiling point of the
fluid and may result in vapor lock.
ACHTUNG:CAUTION:
Brake fluid may erode painted surfaces or
plastic parts. Always clean up spilled fluid
immediately.
ÅFront
ıRear
Recommended brake fluid:
DOT #4
T R..1 Nm (0.1 m · kg, 0.7 ft · lb)
Å
ı

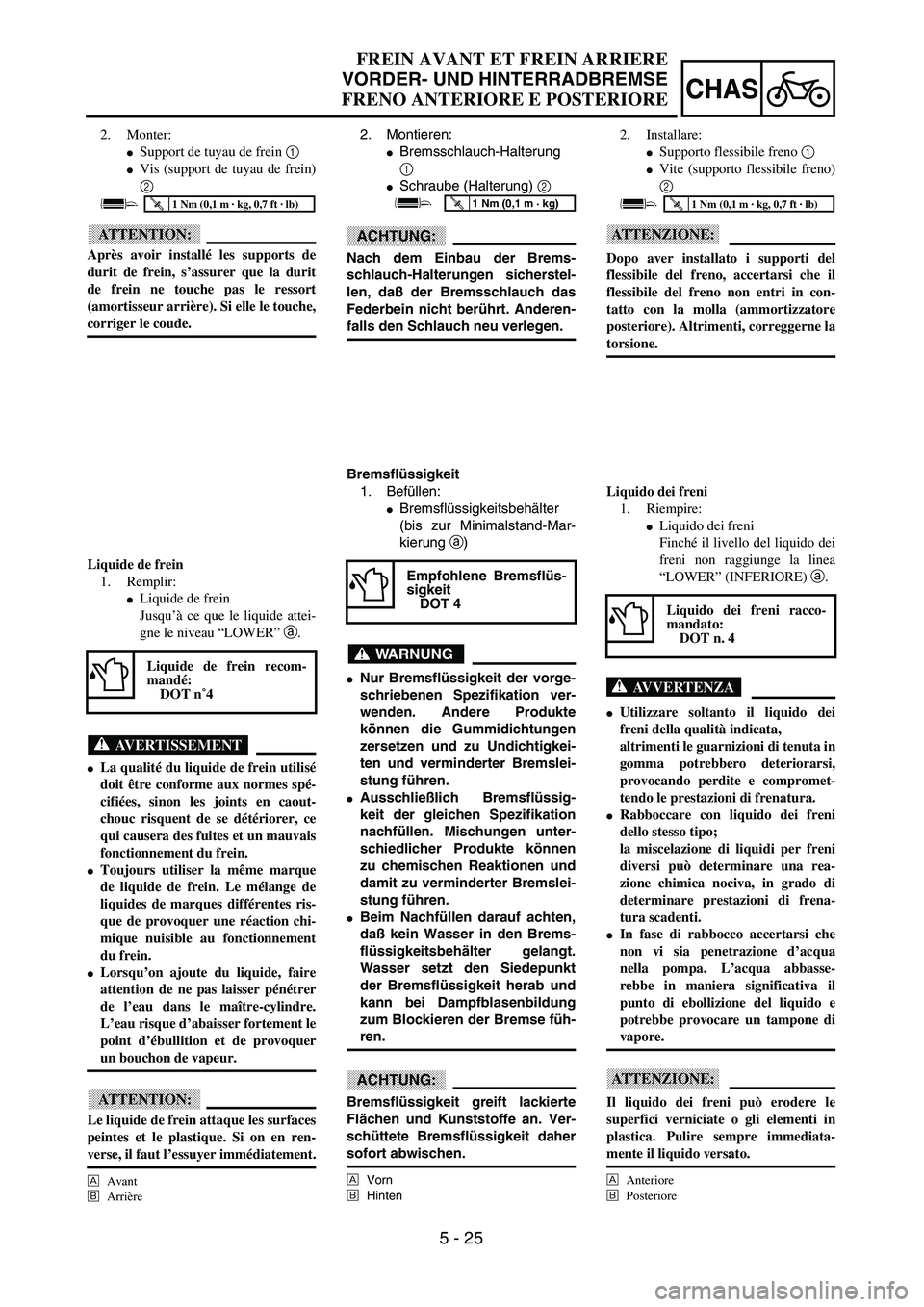

5 - 25
CHAS
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
FRENO ANTERIORE E POSTERIORE
2. Montieren:
Bremsschlauch-Halterung
1
Schraube (Halterung) 2
ACHTUNG:
Nach dem Einbau der Brems-
schlauch-Halterungen sicherstel-
len, daß der Bremsschlauch das
Federbein nicht berührt. Anderen-
falls den Schlauch neu verlegen.
Bremsflüssigkeit
1. Befüllen:
Bremsflüssigkeitsbehälter
(bis zur Minimalstand-Mar-
kierung a)
WARNUNG
Nur Bremsflüssigkeit der vorge-
schriebenen Spezifikation ver-
wenden. Andere Produkte
können die Gummidichtungen
zersetzen und zu Undichtigkei-
ten und verminderter Bremslei-
stung führen.
Ausschließlich Bremsflüssig-
keit der gleichen Spezifikation
nachfüllen. Mischungen unter-
schiedlicher Produkte können
zu chemischen Reaktionen und
damit zu verminderter Bremslei-
stung führen.
Beim Nachfüllen darauf achten,
daß kein Wasser in den Brems-
flüssigkeitsbehälter gelangt.
Wasser setzt den Siedepunkt
der Bremsflüssigkeit herab und
kann bei Dampfblasenbildung
zum Blockieren der Bremse füh-
ren.
ACHTUNG:
Bremsflüssigkeit greift lackierte
Flächen und Kunststoffe an. Ver-
schüttete Bremsflüssigkeit daher
sofort abwischen.
ÅVorn
ıHinten
Empfohlene Bremsflüs-
sigkeit
DOT 4
T R..1 Nm (0,1 m · kg)
2. Monter:
Support de tuyau de frein 1
Vis (support de tuyau de frein)
2
ATTENTION:
Après avoir installé les supports de
durit de frein, s’assurer que la durit
de frein ne touche pas le ressort
(amortisseur arrière). Si elle le touche,
corriger le coude.
Liquide de frein
1. Remplir:
Liquide de frein
Jusqu’à ce que le liquide attei-
gne le niveau “LOWER” a.
AVERTISSEMENT
La qualité du liquide de frein utilisé
doit être conforme aux normes spé-
cifiées, sinon les joints en caout-
chouc risquent de se détériorer, ce
qui causera des fuites et un mauvais
fonctionnement du frein.
Toujours utiliser la même marque
de liquide de frein. Le mélange de
liquides de marques différentes ris-
que de provoquer une réaction chi-
mique nuisible au fonctionnement
du frein.
Lorsqu’on ajoute du liquide, faire
attention de ne pas laisser pénétrer
de l’eau dans le maître-cylindre.
L’eau risque d’abaisser fortement le
point d’ébullition et de provoquer
un bouchon de vapeur.
ATTENTION:
Le liquide de frein attaque les surfaces
peintes et le plastique. Si on en ren-
verse, il faut l’essuyer immédiatement.
ÅAvant
ıArrière
Liquide de frein recom-
mandé:
DOT n˚4
T R..1 Nm (0,1 m · kg, 0,7 ft · lb)
2. Installare:
Supporto flessibile freno 1
Vite (supporto flessibile freno)
2
ATTENZIONE:
Dopo aver installato i supporti del
flessibile del freno, accertarsi che il
flessibile del freno non entri in con-
tatto con la molla (ammortizzatore
posteriore). Altrimenti, correggerne la
torsione.
Liquido dei freni
1. Riempire:
Liquido dei freni
Finché il livello del liquido dei
freni non raggiunge la linea
“LOWER” (INFERIORE) a.
AVVERTENZA
Utilizzare soltanto il liquido dei
freni della qualità indicata,
altrimenti le guarnizioni di tenuta in
gomma potrebbero deteriorarsi,
provocando perdite e compromet-
tendo le prestazioni di frenatura.
Rabboccare con liquido dei freni
dello stesso tipo;
la miscelazione di liquidi per freni
diversi può determinare una rea-
zione chimica nociva, in grado di
determinare prestazioni di frena-
tura scadenti.
In fase di rabbocco accertarsi che
non vi sia penetrazione d’acqua
nella pompa. L’acqua abbasse-
rebbe in maniera significativa il
punto di ebollizione del liquido e
potrebbe provocare un tampone di
vapore.
ATTENZIONE:
Il liquido dei freni può erodere le
superfici verniciate o gli elementi in
plastica. Pulire sempre immediata-
mente il liquido versato.
ÅAnteriore
ıPosteriore
Liquido dei freni racco-
mandato:
DOT n. 4
T R..1 Nm (0,1 m · kg, 0,7 ft · lb)

5 - 26
CHASFRONT BRAKE AND REAR BRAKE
2. Air bleed:
Brake system
Refer to “BRAKE SYSTEM AIR
BLEEDING” section in the CHAPTER
3.
3. Inspect:
Brake fluid level
Fluid at lower level → Fill up.
Refer to “BRAKE FLUID LEVEL
INSPECTION” section in the CHAP-
TER 3.
4. Install:
[Front]
Diaphragm
Brake master cylinder cap 1
Screw (brake master cylinder cap) 2
[Rear]
Diaphragm
Reservoir tank cap 1
Screw (reservoir tank cap) 2
Brake master cylinder guard
ACHTUNG:CAUTION:
After installation, while pulling the brake
lever in or pushing down on the brake
pedal, check whether there is any brake
fluid leaking where the union bolts are
installed respectively at the brake master
cylinder and brake caliper.
ÅFront
ıRear
5. Install: (rear brake only)
Protector 1
Bolt (protector) 2
Å
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
ı
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)

5 - 26

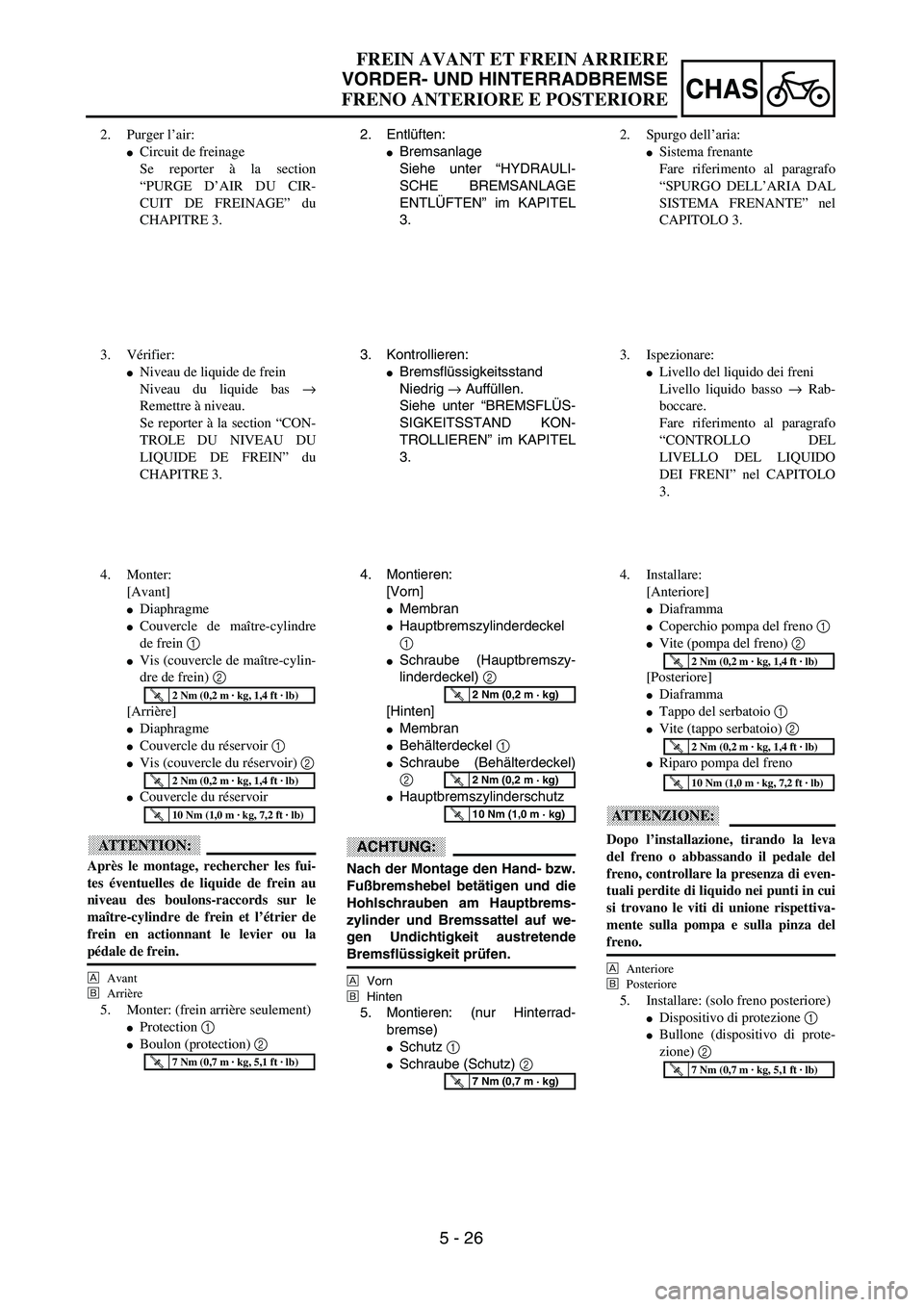

CHAS
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
FRENO ANTERIORE E POSTERIORE
2. Entlüften:
Bremsanlage
Siehe unter “HYDRAULI-
SCHE BREMSANLAGE
ENTLÜFTEN” im KAPITEL
3.
3. Kontrollieren:
Bremsflüssigkeitsstand
Niedrig → Auffüllen.
Siehe unter “BREMSFLÜS-
SIGKEITSSTAND KON-
TROLLIEREN” im KAPITEL
3.
4. Montieren:
[Vorn]
Membran
Hauptbremszylinderdeckel
1
Schraube (Hauptbremszy-
linderdeckel) 2
[Hinten]
Membran
Behälterdeckel 1
Schraube (Behälterdeckel)
2
Hauptbremszylinderschutz
ACHTUNG:
Nach der Montage den Hand- bzw.
Fußbremshebel betätigen und die
Hohlschrauben am Hauptbrems-
zylinder und Bremssattel auf we-
gen Undichtigkeit austretende
Bremsflüssigkeit prüfen.
ÅVorn
ıHinten
5. Montieren: (nur Hinterrad-
bremse)
Schutz 1
Schraube (Schutz) 2
T R..2 Nm (0,2 m · kg)
T R..2 Nm (0,2 m · kg)
T R..10 Nm (1,0 m · kg)
T R..7 Nm (0,7 m · kg)
2. Purger l’air:
Circuit de freinage
Se reporter à la section
“PURGE D’AIR DU CIR-
CUIT DE FREINAGE” du
CHAPITRE 3.
3. Vérifier:
Niveau de liquide de frein
Niveau du liquide bas →
Remettre à niveau.
Se reporter à la section “CON-
TROLE DU NIVEAU DU
LIQUIDE DE FREIN” du
CHAPITRE 3.
4. Monter:
[Avant]
Diaphragme
Couvercle de maître-cylindre
de frein 1
Vis (couvercle de maître-cylin-
dre de frein) 2
[Arrière]
Diaphragme
Couvercle du réservoir 1
Vis (couvercle du réservoir) 2
Couvercle du réservoir
ATTENTION:
Après le montage, rechercher les fui-
tes éventuelles de liquide de frein au
niveau des boulons-raccords sur le
maître-cylindre de frein et l’étrier de
frein en actionnant le levier ou la
pédale de frein.
ÅAvant
ıArrière
5. Monter: (frein arrière seulement)
Protection 1
Boulon (protection) 2
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
2. Spurgo dell’aria:
Sistema frenante
Fare riferimento al paragrafo
“SPURGO DELL’ARIA DAL
SISTEMA FRENANTE” nel
CAPITOLO 3.
3. Ispezionare:
Livello del liquido dei freni
Livello liquido basso → Rab-
boccare.
Fare riferimento al paragrafo
“CONTROLLO DEL
LIVELLO DEL LIQUIDO
DEI FRENI” nel CAPITOLO
3.
4. Installare:
[Anteriore]
Diaframma
Coperchio pompa del freno 1
Vite (pompa del freno) 2
[Posteriore]
Diaframma
Tappo del serbatoio 1
Vite (tappo serbatoio) 2
Riparo pompa del freno
ATTENZIONE:
Dopo l’installazione, tirando la leva
del freno o abbassando il pedale del
freno, controllare la presenza di even-
tuali perdite di liquido nei punti in cui
si trovano le viti di unione rispettiva-
mente sulla pompa e sulla pinza del
freno.
ÅAnteriore
ıPosteriore
5. Installare: (solo freno posteriore)
Dispositivo di protezione 1
Bullone (dispositivo di prote-
zione) 2
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)

5 - 27
CHASFRONT FORK
EC550000
FRONT FORK
Extent of removal:1 Front fork removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removalFRONT FORK REMOVAL
Hold the machine by placing the
suitable stand under the engine.
WARNING
Support the machine securely so there is nodanger of it falling over.
Front wheel Refer to “FRONT WHEEL AND REAR
WHEEL” section.
Front brake caliper Refer to “FRONT BRAKE AND REAR
BRAKE” section.
Number plate
Handlebar Refer to “HANDLEBAR” section.
1 Protector 1
2 Brake hose holder 2
3 Pinch bolt (upper bracket) 2 Only loosening.
4 Cap bolt 1Loosen when disassembling the front fork.
5 Pinch bolt (lower bracket) 2 Only loosening.
6 Front fork 1
1
