YAMAHA YZ250F 2002 Manuale duso (in Italian)

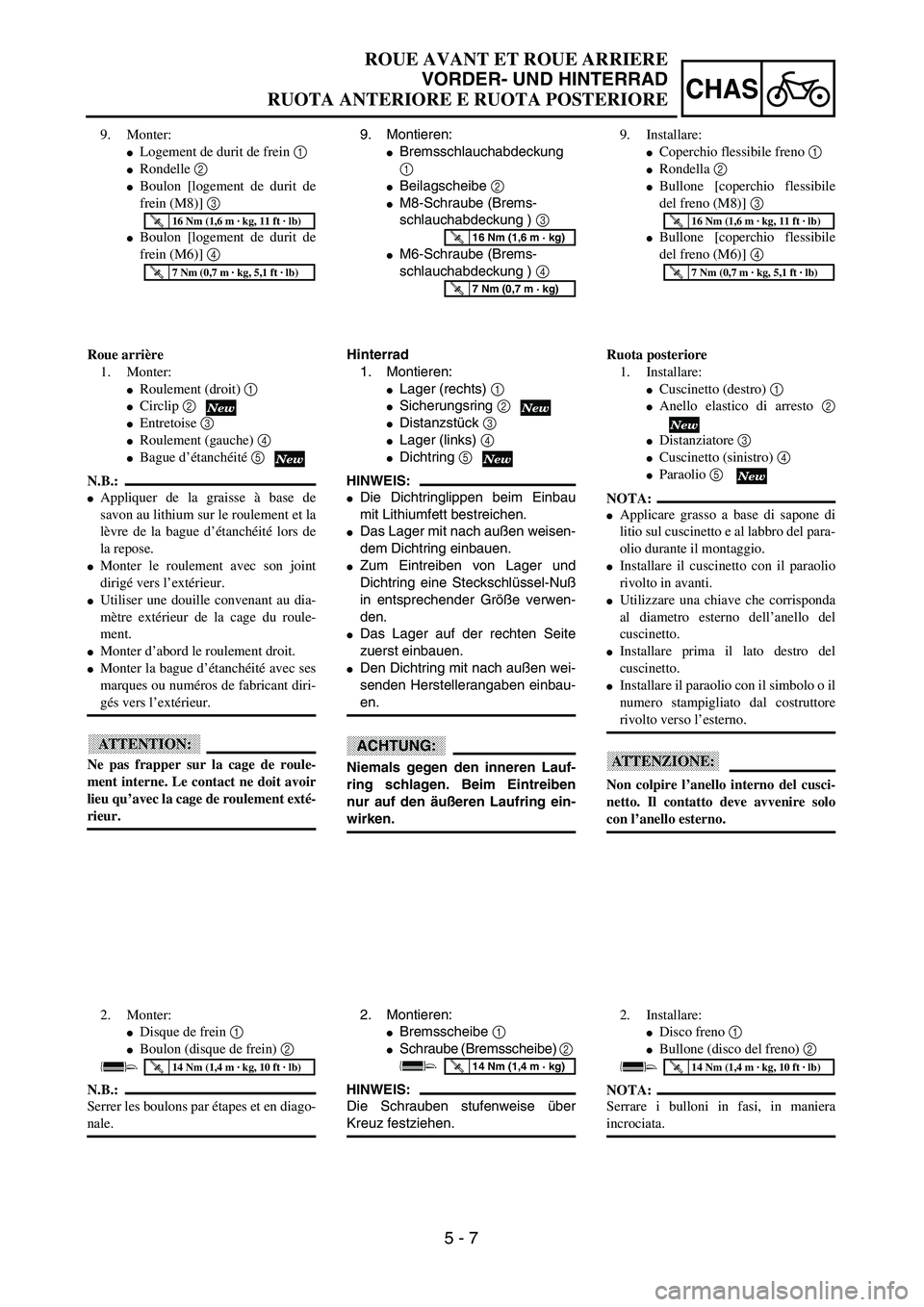

5 - 7
CHAS
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUOTA ANTERIORE E RUOTA POSTERIORE
9. Montieren:
Bremsschlauchabdeckung
1
Beilagscheibe 2
M8-Schraube (Brems-
schlauchabdeckung ) 3
M6-Schraube (Brems-
schlauchabdeckung ) 4
T R..16 Nm (1,6 m · kg)
T R..7 Nm (0,7 m · kg)
Hinterrad
1. Montieren:
Lager (rechts) 1
Sicherungsring 2
Distanzstück 3
Lager (links) 4
Dichtring 5
HINWEIS:
Die Dichtringlippen beim Einbau
mit Lithiumfett bestreichen.
Das Lager mit nach außen weisen-
dem Dichtring einbauen.
Zum Eintreiben von Lager und
Dichtring eine Steckschlüssel-Nuß
in entsprechender Größe verwen-
den.
Das Lager auf der rechten Seite
zuerst einbauen.
Den Dichtring mit nach außen wei-
senden Herstellerangaben einbau-
en.
ACHTUNG:
Niemals gegen den inneren Lauf-
ring schlagen. Beim Eintreiben
nur auf den äußeren Laufring ein-
wirken.
2. Montieren:
Bremsscheibe 1
Schraube (Bremsscheibe) 2
HINWEIS:
Die Schrauben stufenweise über
Kreuz festziehen.
T R..14 Nm (1,4 m · kg)
9. Monter:
Logement de durit de frein 1
Rondelle 2
Boulon [logement de durit de
frein (M8)] 3
Boulon [logement de durit de
frein (M6)] 4
T R..16 Nm (1,6 m · kg, 11 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
Roue arrière
1. Monter:
Roulement (droit) 1
Circlip 2
Entretoise 3
Roulement (gauche) 4
Bague d’étanchéité 5
N.B.:
Appliquer de la graisse à base de
savon au lithium sur le roulement et la
lèvre de la bague d’étanchéité lors de
la repose.
Monter le roulement avec son joint
dirigé vers l’extérieur.
Utiliser une douille convenant au dia-
mètre extérieur de la cage du roule-
ment.
Monter d’abord le roulement droit.
Monter la bague d’étanchéité avec ses
marques ou numéros de fabricant diri-
gés vers l’extérieur.
ATTENTION:
Ne pas frapper sur la cage de roule-
ment interne. Le contact ne doit avoir
lieu qu’avec la cage de roulement exté-
rieur.
2. Monter:
Disque de frein 1
Boulon (disque de frein) 2
N.B.:
Serrer les boulons par étapes et en diago-
nale.
T R..14 Nm (1,4 m · kg, 10 ft · lb)
9. Installare:
Coperchio flessibile freno 1
Rondella 2
Bullone [coperchio flessibile
del freno (M8)] 3
Bullone [coperchio flessibile
del freno (M6)] 4
T R..16 Nm (1,6 m · kg, 11 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
Ruota posteriore
1. Installare:
Cuscinetto (destro) 1
Anello elastico di arresto 2
Distanziatore 3
Cuscinetto (sinistro) 4
Paraolio 5
NOTA:
Applicare grasso a base di sapone di
litio sul cuscinetto e al labbro del para-
olio durante il montaggio.
Installare il cuscinetto con il paraolio
rivolto in avanti.
Utilizzare una chiave che corrisponda
al diametro esterno dell’anello del
cuscinetto.
Installare prima il lato destro del
cuscinetto.
Installare il paraolio con il simbolo o il
numero stampigliato dal costruttore
rivolto verso l’esterno.
ATTENZIONE:
Non colpire l’anello interno del cusci-
netto. Il contatto deve avvenire solo
con l’anello esterno.
2. Installare:
Disco freno 1
Bullone (disco del freno) 2
NOTA:
Serrare i bulloni in fasi, in maniera
incrociata.
T R..14 Nm (1,4 m · kg, 10 ft · lb)

5 - 8
CHAS
3. Install:
Rear wheel sprocket 1
Bolt (rear wheel sprocket) 2
Washer (rear wheel sprocket) 3
Nut (rear wheel sprocket) 4
NOTE:
Tighten the nuts in stage, using a crisscross
pattern.
T R..42 Nm (4.2 m · kg, 30 ft · lb)
FRONT WHEEL AND REAR WHEEL
4. Install:
Collar 1
NOTE:
Apply the lithium soap base grease on the oil
seal lip.
5. Install:
Wheel
NOTE:
Install the brake disc 1 between the brake
pads 2 correctly.
6. Install:
Drive chain 1
NOTE:
Push the wheel 2 forward and install the drive
chain.
7. Install:
Left drive chain puller 1
Wheel axle 2
NOTE:
Install the left drive chain puller, and insert
the wheel axle from left side.
Apply the lithium soap base grease on the
wheel axle.

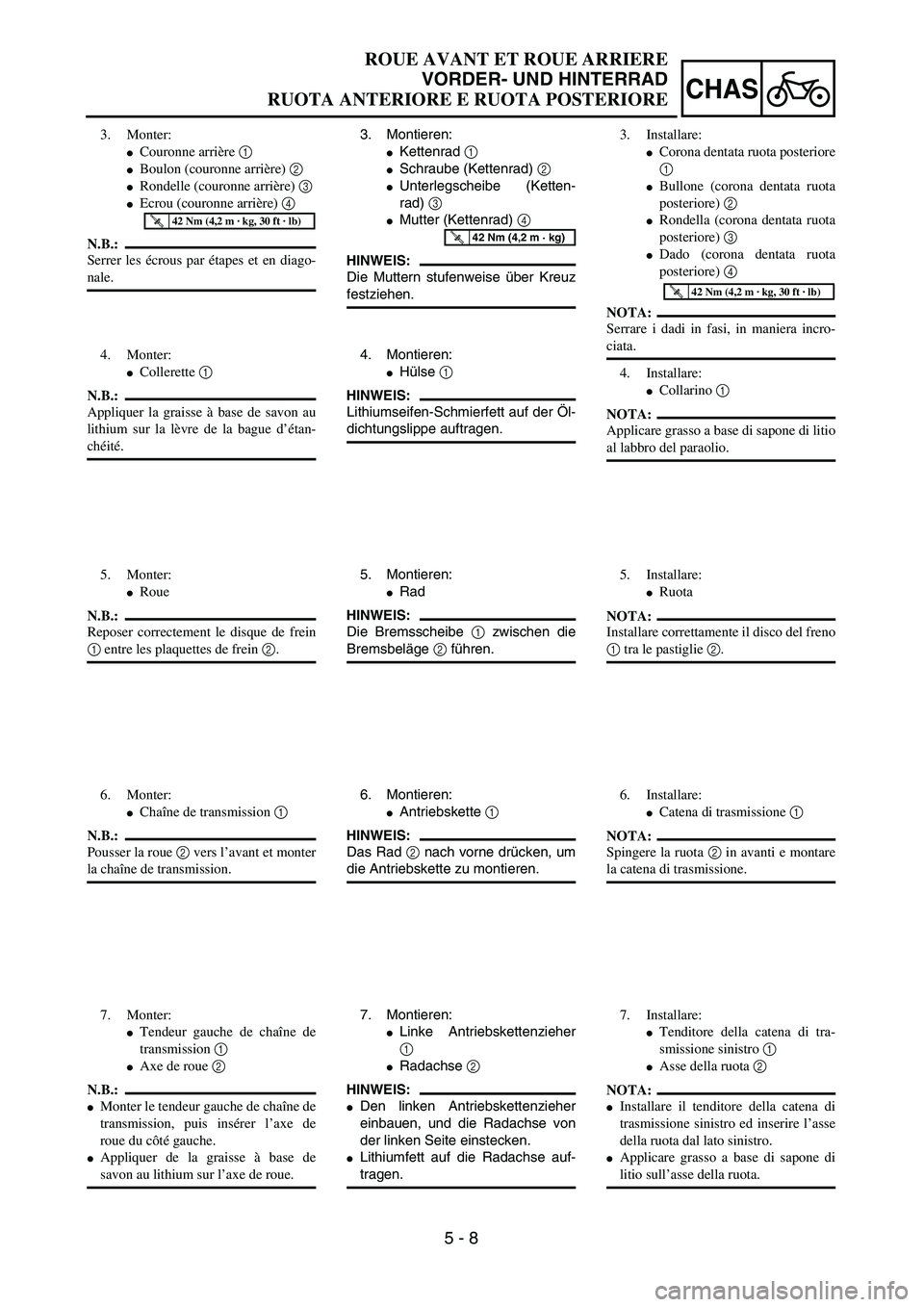

5 - 8
CHAS
3. Montieren:
Kettenrad 1
Schraube (Kettenrad) 2
Unterlegscheibe (Ketten-
rad) 3
Mutter (Kettenrad) 4
HINWEIS:
Die Muttern stufenweise über Kreuz
festziehen.
T R..42 Nm (4,2 m · kg)
4. Montieren:
Hülse 1
HINWEIS:
Lithiumseifen-Schmierfett auf der Öl-
dichtungslippe auftragen.
5. Montieren:
Rad
HINWEIS:
Die Bremsscheibe 1 zwischen die
Bremsbeläge 2 führen.
6. Montieren:
Antriebskette 1
HINWEIS:
Das Rad 2 nach vorne drücken, um
die Antriebskette zu montieren.
7. Montieren:
Linke Antriebskettenzieher
1
Radachse 2
HINWEIS:
Den linken Antriebskettenzieher
einbauen, und die Radachse von
der linken Seite einstecken.
Lithiumfett auf die Radachse auf-
tragen.
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUOTA ANTERIORE E RUOTA POSTERIORE
3. Monter:
Couronne arrière 1
Boulon (couronne arrière) 2
Rondelle (couronne arrière) 3
Ecrou (couronne arrière) 4
N.B.:
Serrer les écrous par étapes et en diago-
nale.
T R..42 Nm (4,2 m · kg, 30 ft · lb)
4. Monter:
Collerette 1
N.B.:
Appliquer la graisse à base de savon au
lithium sur la lèvre de la bague d’étan-
chéité.
5. Monter:
Roue
N.B.:
Reposer correctement le disque de frein
1 entre les plaquettes de frein 2.
6. Monter:
Chaîne de transmission 1
N.B.:
Pousser la roue 2 vers l’avant et monter
la chaîne de transmission.
7. Monter:
Tendeur gauche de chaîne de
transmission 1
Axe de roue 2
N.B.:
Monter le tendeur gauche de chaîne de
transmission, puis insérer l’axe de
roue du côté gauche.
Appliquer de la graisse à base de
savon au lithium sur l’axe de roue.3. Installare:
Corona dentata ruota posteriore
1
Bullone (corona dentata ruota
posteriore) 2
Rondella (corona dentata ruota
posteriore) 3
Dado (corona dentata ruota
posteriore) 4
NOTA:
Serrare i dadi in fasi, in maniera incro-
ciata.
4. Installare:
Collarino 1
NOTA:
Applicare grasso a base di sapone di litio
al labbro del paraolio.
T R..42 Nm (4,2 m · kg, 30 ft · lb)
5. Installare:
Ruota
NOTA:
Installare correttamente il disco del freno
1 tra le pastiglie 2.
6. Installare:
Catena di trasmissione 1
NOTA:
Spingere la ruota 2 in avanti e montare
la catena di trasmissione.
7. Installare:
Tenditore della catena di tra-
smissione sinistro 1
Asse della ruota 2
NOTA:
Installare il tenditore della catena di
trasmissione sinistro ed inserire l’asse
della ruota dal lato sinistro.
Applicare grasso a base di sapone di
litio sull’asse della ruota.

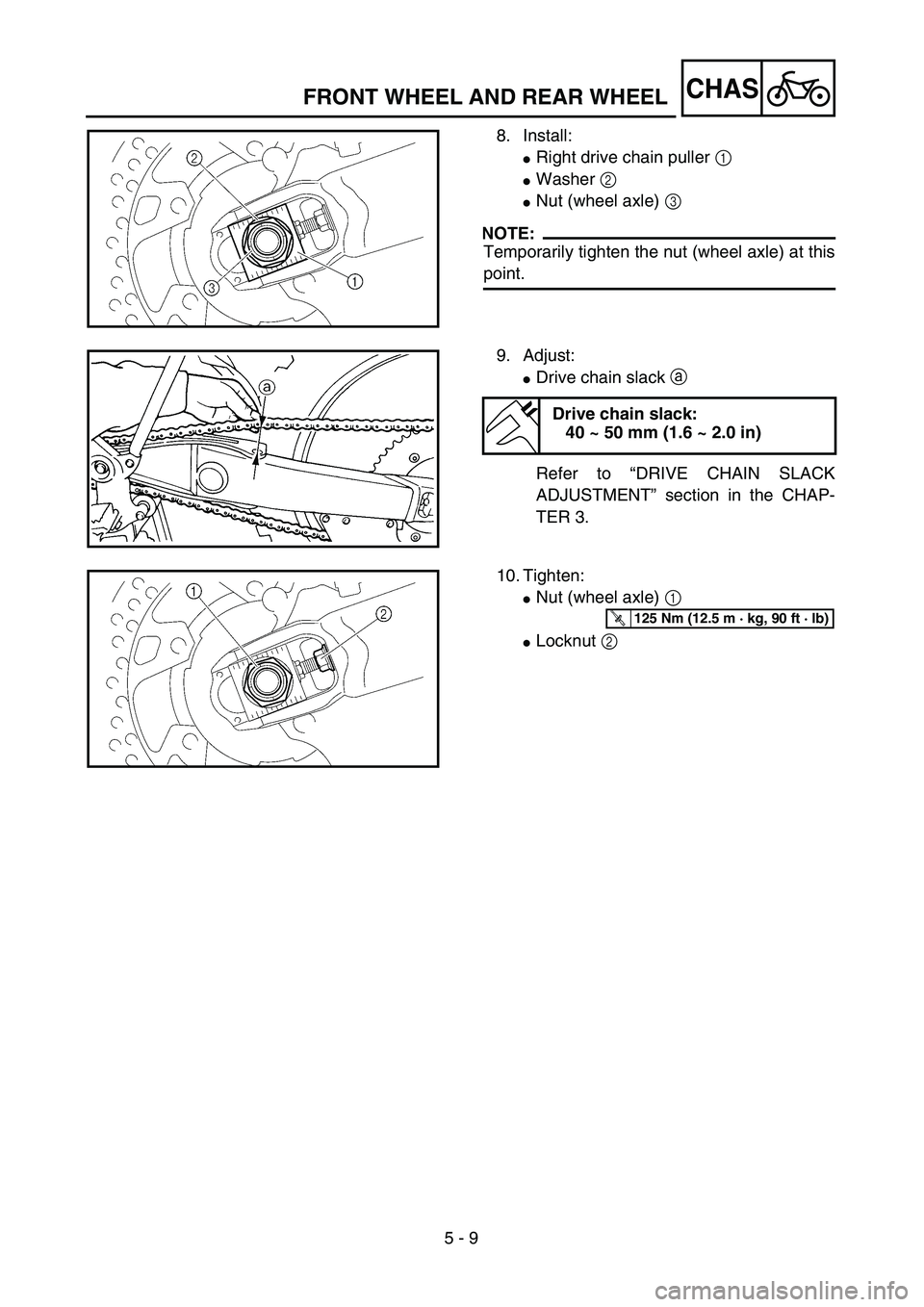

5 - 9
CHASFRONT WHEEL AND REAR WHEEL
8. Install:
Right drive chain puller 1
Washer 2
Nut (wheel axle) 3
NOTE:
Temporarily tighten the nut (wheel axle) at this
point.
9. Adjust:
Drive chain slack a
Refer to “DRIVE CHAIN SLACK
ADJUSTMENT” section in the CHAP-
TER 3.
Drive chain slack:
40 ~ 50 mm (1.6 ~ 2.0 in)
10. Tighten:
Nut (wheel axle) 1
Locknut 2
T R..125 Nm (12.5 m · kg, 90 ft · lb)

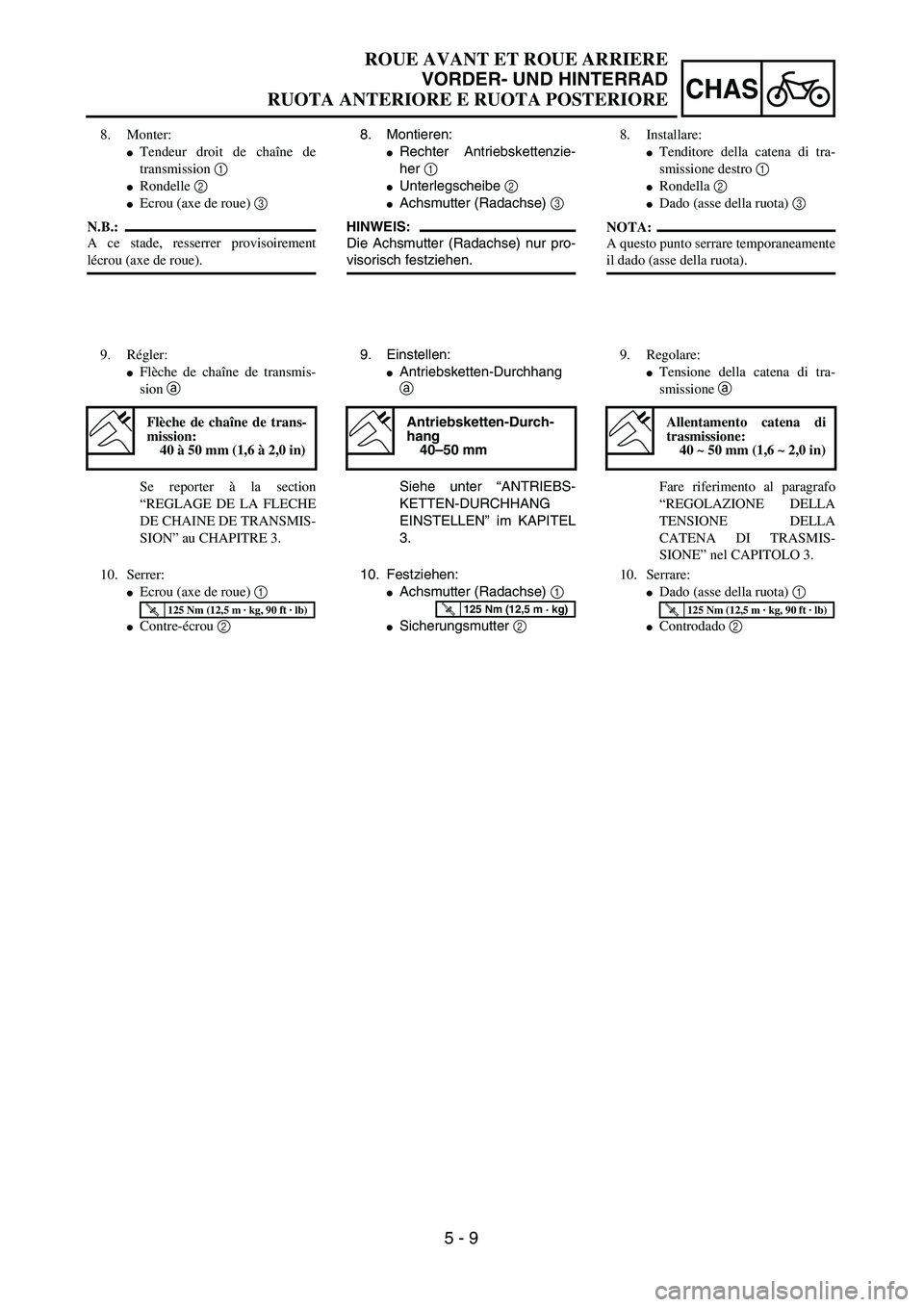

5 - 9
CHAS
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUOTA ANTERIORE E RUOTA POSTERIORE
8. Montieren:
Rechter Antriebskettenzie-
her 1
Unterlegscheibe 2
Achsmutter (Radachse) 3
HINWEIS:
Die Achsmutter (Radachse) nur pro-
visorisch festziehen.
9. Einstellen:
Antriebsketten-Durchhang
a
Siehe unter “ANTRIEBS-
KETTEN-DURCHHANG
EINSTELLEN” im KAPITEL
3.
Antriebsketten-Durch-
hang
40–50 mm
10. Festziehen:
Achsmutter (Radachse) 1
Sicherungsmutter 2
T R..125 Nm (12,5 m · kg)
8. Monter:
Tendeur droit de chaîne de
transmission 1
Rondelle 2
Ecrou (axe de roue) 3
N.B.:
A ce stade, resserrer provisoirement
lécrou (axe de roue).
9. Régler:
Flèche de chaîne de transmis-
sion a
Se reporter à la section
“REGLAGE DE LA FLECHE
DE CHAINE DE TRANSMIS-
SION” au CHAPITRE 3.
Flèche de chaîne de trans-
mission:
40 à 50 mm (1,6 à 2,0 in)
10. Serrer:
Ecrou (axe de roue) 1
Contre-écrou 2
T R..125 Nm (12,5 m · kg, 90 ft · lb)
8. Installare:
Tenditore della catena di tra-
smissione destro 1
Rondella 2
Dado (asse della ruota) 3
NOTA:
A questo punto serrare temporaneamente
il dado (asse della ruota).
9. Regolare:
Tensione della catena di tra-
smissione a
Fare riferimento al paragrafo
“REGOLAZIONE DELLA
TENSIONE DELLA
CATENA DI TRASMIS-
SIONE” nel CAPITOLO 3.
Allentamento catena di
trasmissione:
40 ~ 50 mm (1,6 ~ 2,0 in)
10. Serrare:
Dado (asse della ruota) 1
Controdado 2
T R..125 Nm (12,5 m · kg, 90 ft · lb)

5 - 10
CHASFRONT BRAKE AND REAR BRAKE
EC5A0000
FRONT BRAKE AND REAR BRAKE
EC5A8000
FRONT BRAKE
Extent of removal:1 Brake hose removal2 Brake caliper removal
3 Brake master cylinder removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removalFRONT BRAKE REMOVAL
Hold the machine by placing the
suitable stand under the engine.
Drain the brake fluid.
WARNING
Support the machine securely so there is nodanger of it falling over.
Refer to “REMOVAL POINTS”.
1 Brake hose cover 1
2 Brake hose holder 1
3 Bolt (brake hose holder) 2 Only loosening.
4 Union bolt 2
5 Brake hose 1
6 Pad pin plug 1 Remove when loosening the pad pin.
7 Pad pin 1 Loosen when disassembling the caliper.
8 Brake caliper 1
9 Brake lever 1
10 Brake master cylinder bracket 1
11 Brake master cylinder 1
2
3
1
3
2

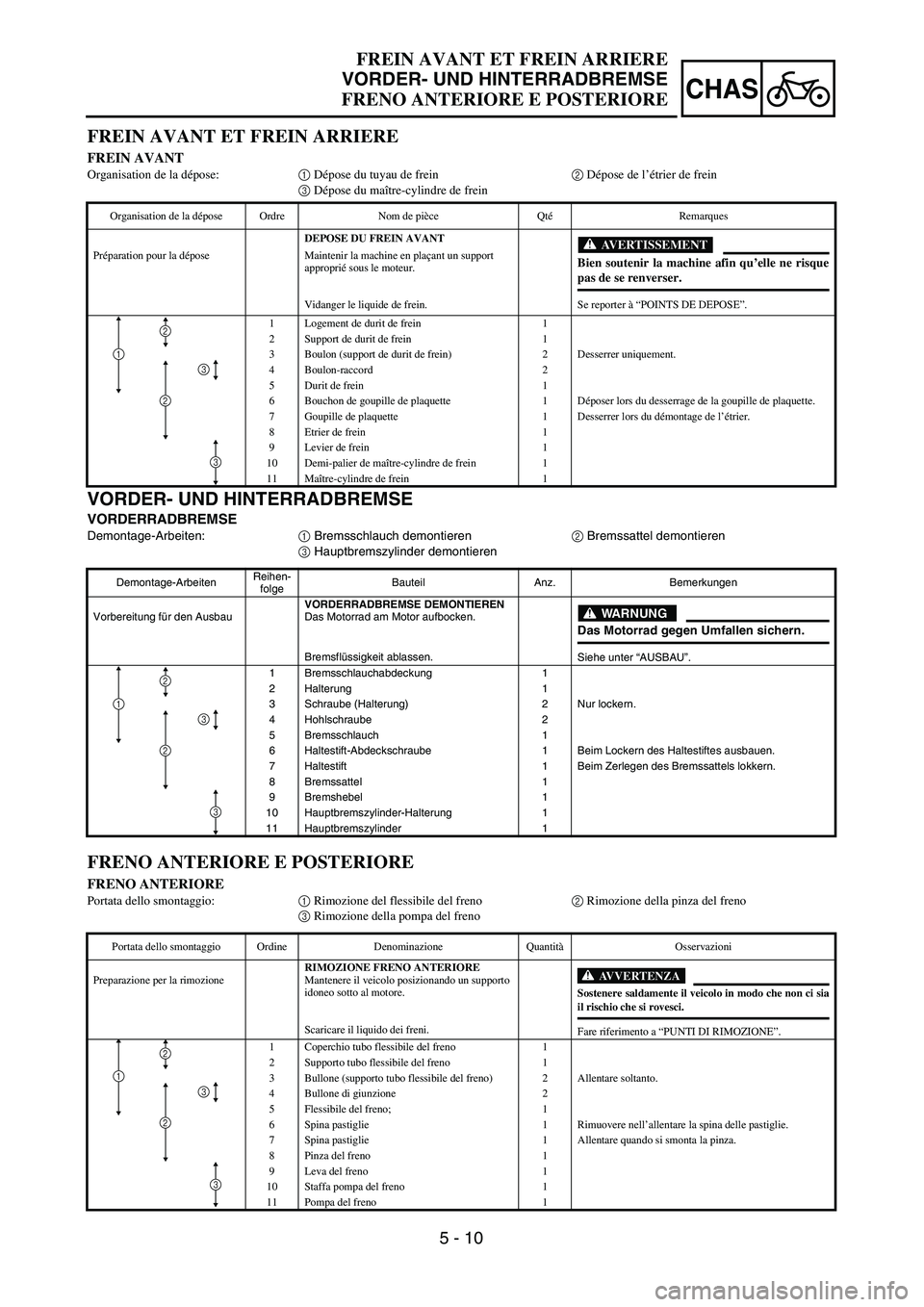

5 - 10
CHAS
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
FRENO ANTERIORE E POSTERIORE
VORDER- UND HINTERRADBREMSE
VORDERRADBREMSE
Demontage-Arbeiten:1 Bremsschlauch demontieren2 Bremssattel demontieren
3 Hauptbremszylinder demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
Vorbereitung für den AusbauVORDERRADBREMSE DEMONTIEREN
Das Motorrad am Motor aufbocken.
Bremsflüssigkeit ablassen.
WARNUNG
Das Motorrad gegen Umfallen sichern.
Siehe unter “AUSBAU”.
1 Bremsschlauchabdeckung 1
2 Halterung 1
3 Schraube (Halterung) 2 Nur lockern.
4 Hohlschraube 2
5 Bremsschlauch 1
6 Haltestift-Abdeckschraube 1 Beim Lockern des Haltestiftes ausbauen.
7 Haltestift 1 Beim Zerlegen des Bremssattels lokkern.
8 Bremssattel 1
9 Bremshebel 1
10 Hauptbremszylinder-Halterung 1
11 Hauptbremszylinder 1
2
1
2
3
3
FREIN AVANT ET FREIN ARRIERE
FREIN AVANT
Organisation de la dépose:1 Dépose du tuyau de frein 2 Dépose de l’étrier de frein
3 Dépose du maître-cylindre de frein
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DU FREIN AVANT
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risquepas de se renverser.
Préparation pour la dépose Maintenir la machine en plaçant un support
approprié sous le moteur.
Vidanger le liquide de frein. Se reporter à “POINTS DE DEPOSE”.
1 Logement de durit de frein 1
2 Support de durit de frein 1
3 Boulon (support de durit de frein) 2 Desserrer uniquement.
4 Boulon-raccord 2
5 Durit de frein 1
6 Bouchon de goupille de plaquette 1 Déposer lors du desserrage de la goupille de plaquette.
7 Goupille de plaquette 1 Desserrer lors du démontage de l’étrier.
8 Etrier de frein 1
9 Levier de frein 1
10 Demi-palier de maître-cylindre de frein 1
11 Maître-cylindre de frein 1
2
1
2
3
3
FRENO ANTERIORE E POSTERIORE
FRENO ANTERIORE
Portata dello smontaggio:1 Rimozione del flessibile del freno2 Rimozione della pinza del freno
3 Rimozione della pompa del freno
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
Preparazione per la rimozioneRIMOZIONE FRENO ANTERIORE
Mantenere il veicolo posizionando un supporto
idoneo sotto al motore.
Scaricare il liquido dei freni.
AVVERTENZA
Sostenere saldamente il veicolo in modo che non ci siail rischio che si rovesci.
Fare riferimento a “PUNTI DI RIMOZIONE”.
1 Coperchio tubo flessibile del freno 1
2 Supporto tubo flessibile del freno 1
3 Bullone (supporto tubo flessibile del freno) 2 Allentare soltanto.
4 Bullone di giunzione 2
5 Flessibile del freno; 1
6 Spina pastiglie 1 Rimuovere nell’allentare la spina delle pastiglie.
7 Spina pastiglie 1 Allentare quando si smonta la pinza.
8 Pinza del freno 1
9 Leva del freno 1
10 Staffa pompa del freno 1
11 Pompa del freno 1
2
1
2
3
3

5 - 11
CHAS
EC5A8100
REAR BRAKE
Extent of removal:1 Brake caliper removal2 Brake hose removal
3 Brake master cylinder removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removalREAR BRAKE REMOVAL
Hold the machine by placing the
suitable stand under the engine.
WARNING
Support the machine securely so there is nodanger of it falling over.
Rear wheel Refer to “FRONT WHEEL AND REAR
WHEEL” section.
Drain the brake fluid. Refer to “REMOVAL POINTS”.
1 Pad pin plug 1 Remove when loosening the pad pin.
2 Pad pin 1 Loosen when disassembling the caliper.
3 Brake caliper 1
4 Brake hose holder 2
5 Union bolt 2
6 Brake hose 1
7 Brake pedal 1
8 Reservoir tank 1
9 Reservoir hose 1
10Brake master cylinder
1
3
1
321
FRONT BRAKE AND REAR BRAKE

5 - 11
CHAS
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
FRENO ANTERIORE E POSTERIORE
HINTERRADBREMSE
Demontage-Arbeiten:1 Bremssattel demontieren2 Bremsschlauch demontieren
3 Hauptbremszylinder demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
Vorbereitung für den AusbauHINTERRADBREMSE DEMONTIEREN
Das Motorrad am Motor aufbocken.
WARNUNG
Das Motorrad gegen Umfallen sichern.
Hinterrad Siehe unter “VORDER- UND HINTERRAD”.
Bremsflüssigkeit ablassen. Siehe unter “AUSBAU”.
1 Bremsbelagplattenstifte 1 Beim Lösen des Bremsbelagstiftes ausbauen.
2 Haltestift 1 Bei der Bremssattel-Demontage lokkern.
3 Bremssattel 1
4 Halterung 2
5 Hohlschraube 2
6 Bremsschlauch 1
7Fußbremshebel 1
8 Bremsflüssigkeitsbehälter 1
9 Behälterschlauch 1
10 Hauptbremszylinder 1
1
123
3

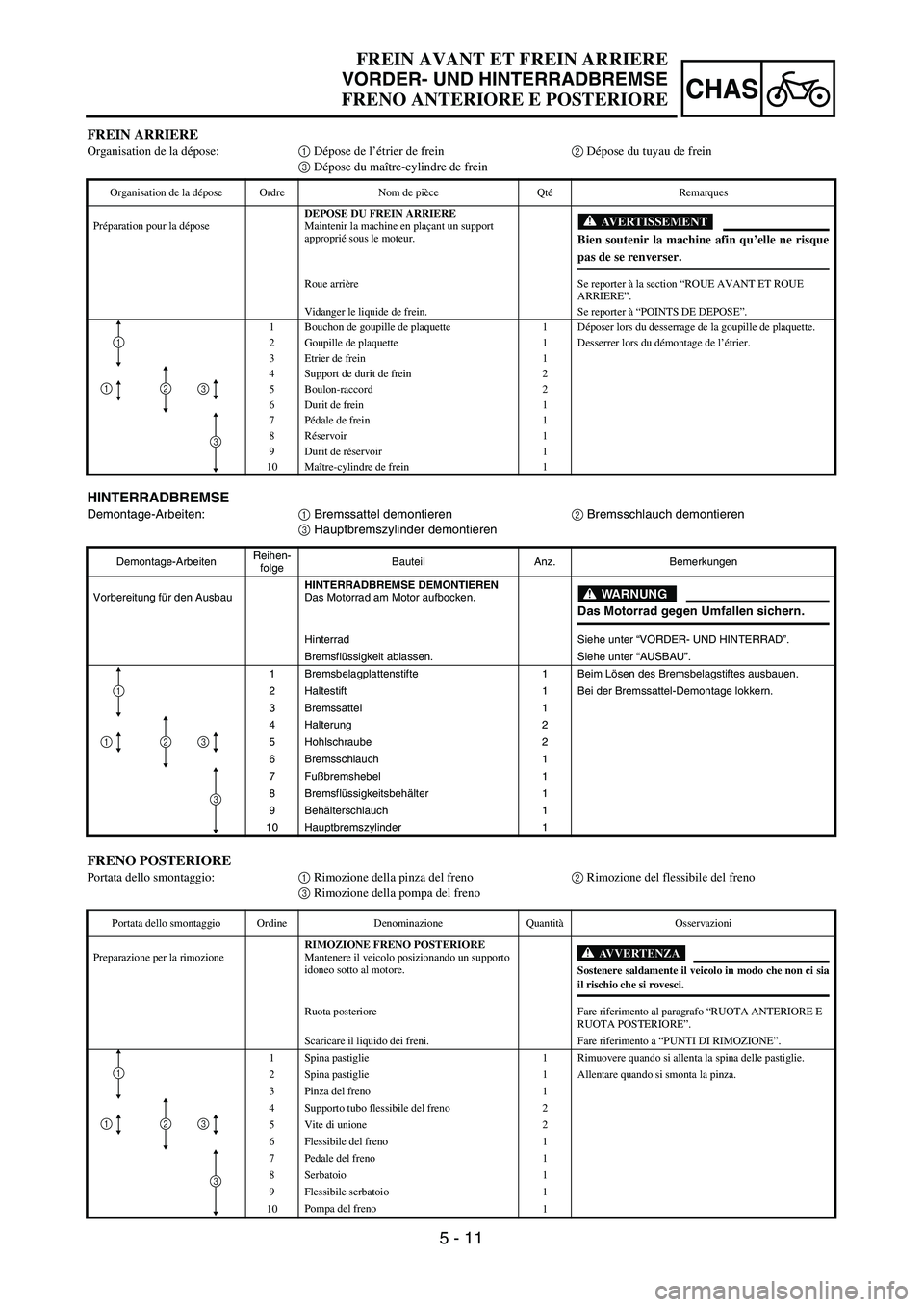

FREIN ARRIERE
Organisation de la dépose: 1 Dépose de l’étrier de frein2 Dépose du tuyau de frein
3 Dépose du maître-cylindre de frein
Organisation de la dépose Ordre Nom de pièce QtéRemarques
Préparation pour la déposeDEPOSE DU FREIN ARRIERE
Maintenir la machine en plaçant un support
approprié sous le moteur.
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risque
pas de se renverser.
Roue arrière Se reporter à la section “ROUE AVANT ET ROUE
ARRIERE”.
Vidanger le liquide de frein. Se reporter à “POINTS DE DEPOSE”.
1 Bouchon de goupille de plaquette 1 Déposer lors du desserrage de la goupille de plaquette.
2 Goupille de plaquette 1 Desserrer lors du démontage de l’étrier.
3 Etrier de frein 1
4 Support de durit de frein 2
5 Boulon-raccord 2
6 Durit de frein 1
7Pédale de frein 1
8Réservoir 1
9 Durit de réservoir 1
10 Maître-cylindre de frein 1
1
123
3
FRENO POSTERIORE
Portata dello smontaggio:1 Rimozione della pinza del freno2 Rimozione del flessibile del freno
3 Rimozione della pompa del freno
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
Preparazione per la rimozioneRIMOZIONE FRENO POSTERIORE
Mantenere il veicolo posizionando un supporto
idoneo sotto al motore.
AVVERTENZA
Sostenere saldamente il veicolo in modo che non ci siail rischio che si rovesci.
Ruota posteriore Fare riferimento al paragrafo “RUOTA ANTERIORE E
RUOTA POSTERIORE”.
Scaricare il liquido dei freni. Fare riferimento a “PUNTI DI RIMOZIONE”.
1 Spina pastiglie 1 Rimuovere quando si allenta la spina delle pastiglie.
2 Spina pastiglie 1 Allentare quando si smonta la pinza.
3 Pinza del freno 1
4 Supporto tubo flessibile del freno 2
5 Vite di unione 2
6 Flessibile del freno 1
7 Pedale del freno 1
8 Serbatoio 1
9 Flessibile serbatoio 1
10Pompa del freno
1
1
123
3

5 - 12
CHAS
BRAKE CALIPER DISASSEMBLY
ÅFront
ıRear
Extent of removal:1 Front brake caliper disassembly2 Rear brake caliper disassembly
Extent of removal Order Part name Q’ty Remarks
BRAKE CALIPER DISASSEM-
BLYAB
1 Pad pin 1 1
2 Brake pad 2 2
3 Pad support 1 1
4 Brake caliper piston 2 1 Refer to “REMOVAL POINTS”.
5 Dust seal 2 1
Refer to “REMOVAL POINTS”.
6 Piston seal 2 1
12
FRONT BRAKE AND REAR BRAKE
