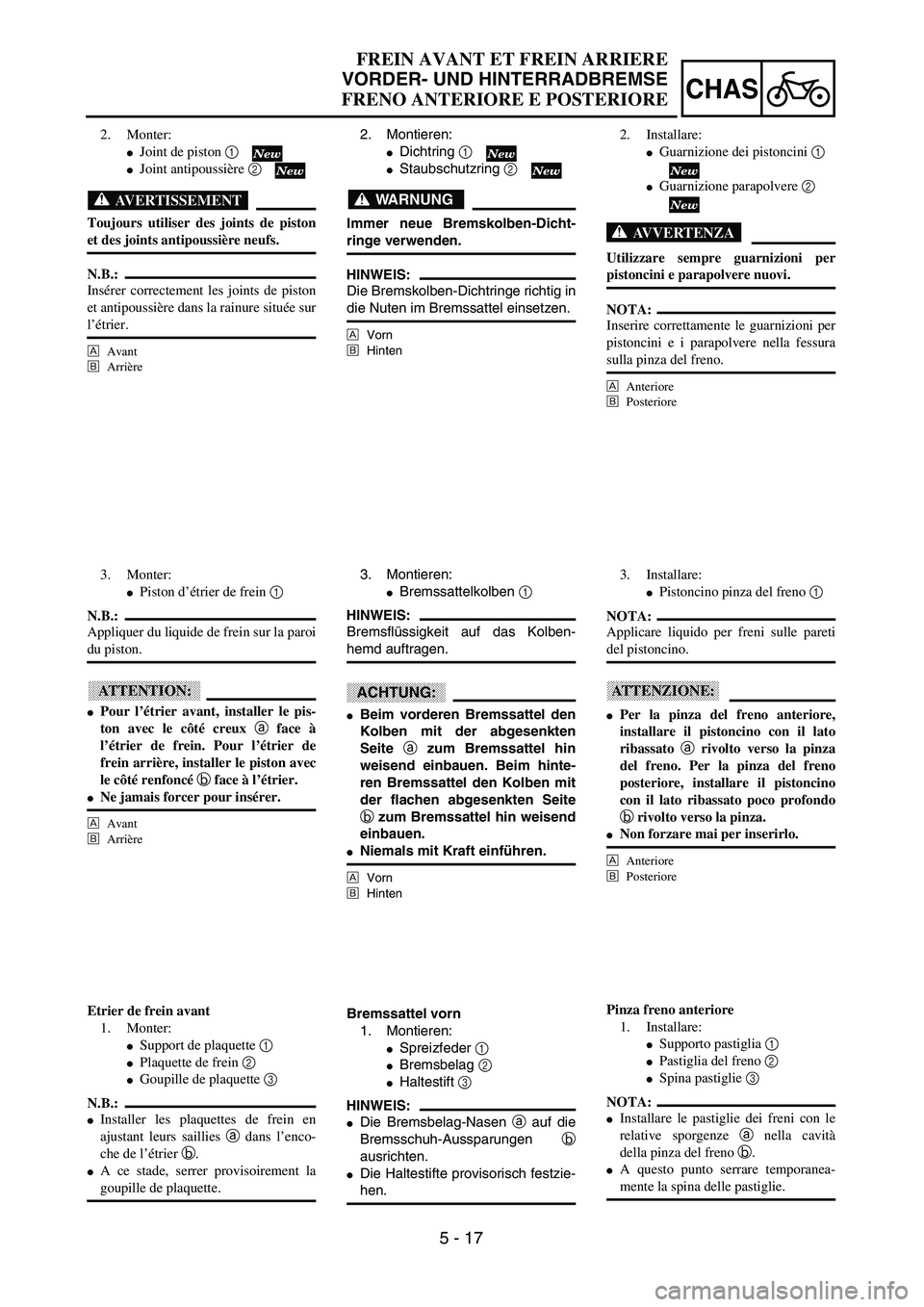

Page 491 of 666

YAMAHA YZ250F 2002  Manuale duso (in Italian)
5 - 17
CHAS

2. Montieren:

Dichtring
1


Staubschutzring
2

WARNUNG

Immer neue Bremskolben-Dicht-
ringe verwenden.
HINWEIS:

Die Bremskolben-Dichtringe richtig in
die Nuten im B

Page 492 of 666

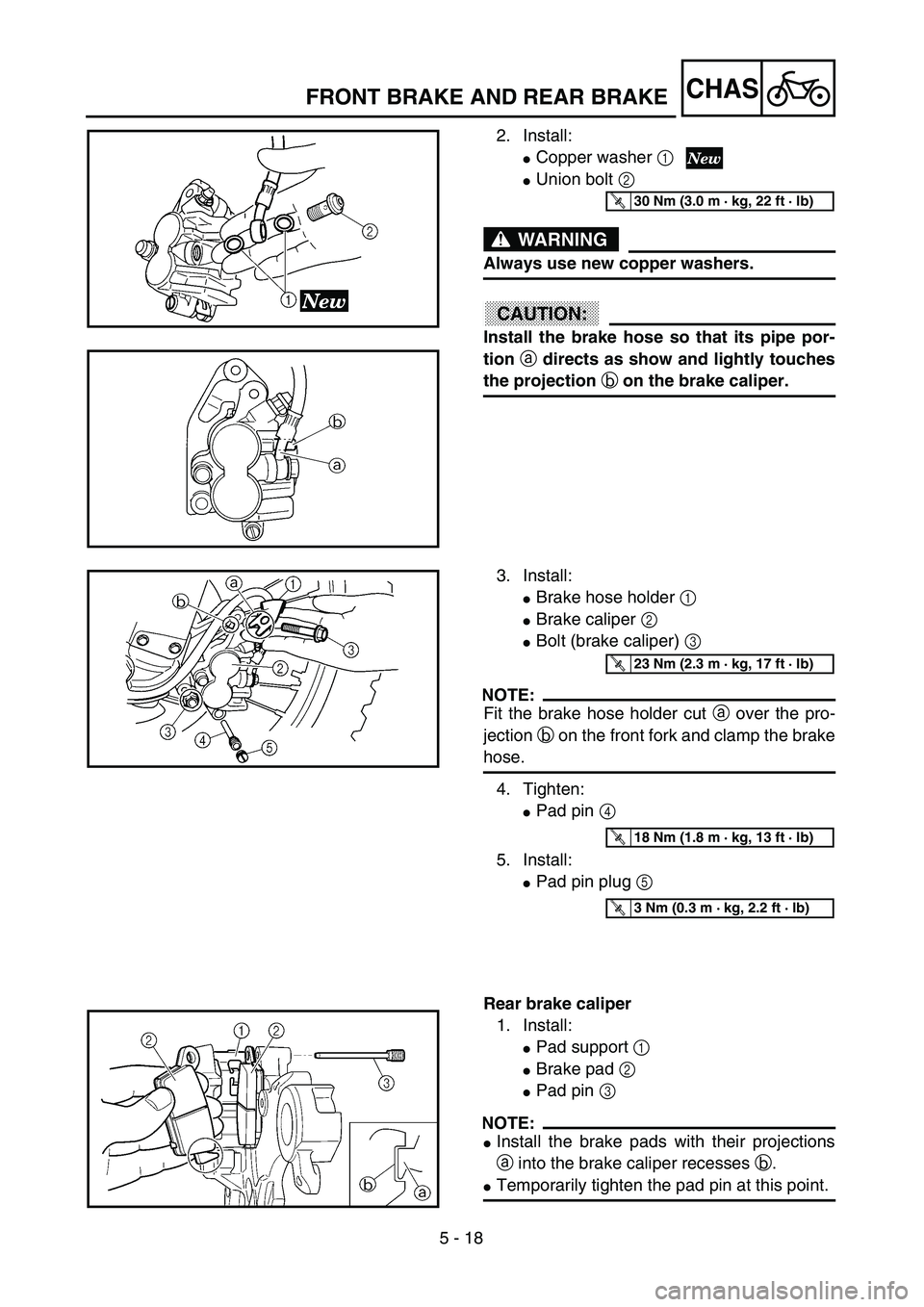

YAMAHA YZ250F 2002  Manuale duso (in Italian) 5 - 18
CHASFRONT BRAKE AND REAR BRAKE
2. Install:
Copper washer 1
Union bolt 2
WARNING
Always use new copper washers.
ACHTUNG:CAUTION:
Install the brake hose so that its pipe por-
tion a directs as

Page 493 of 666

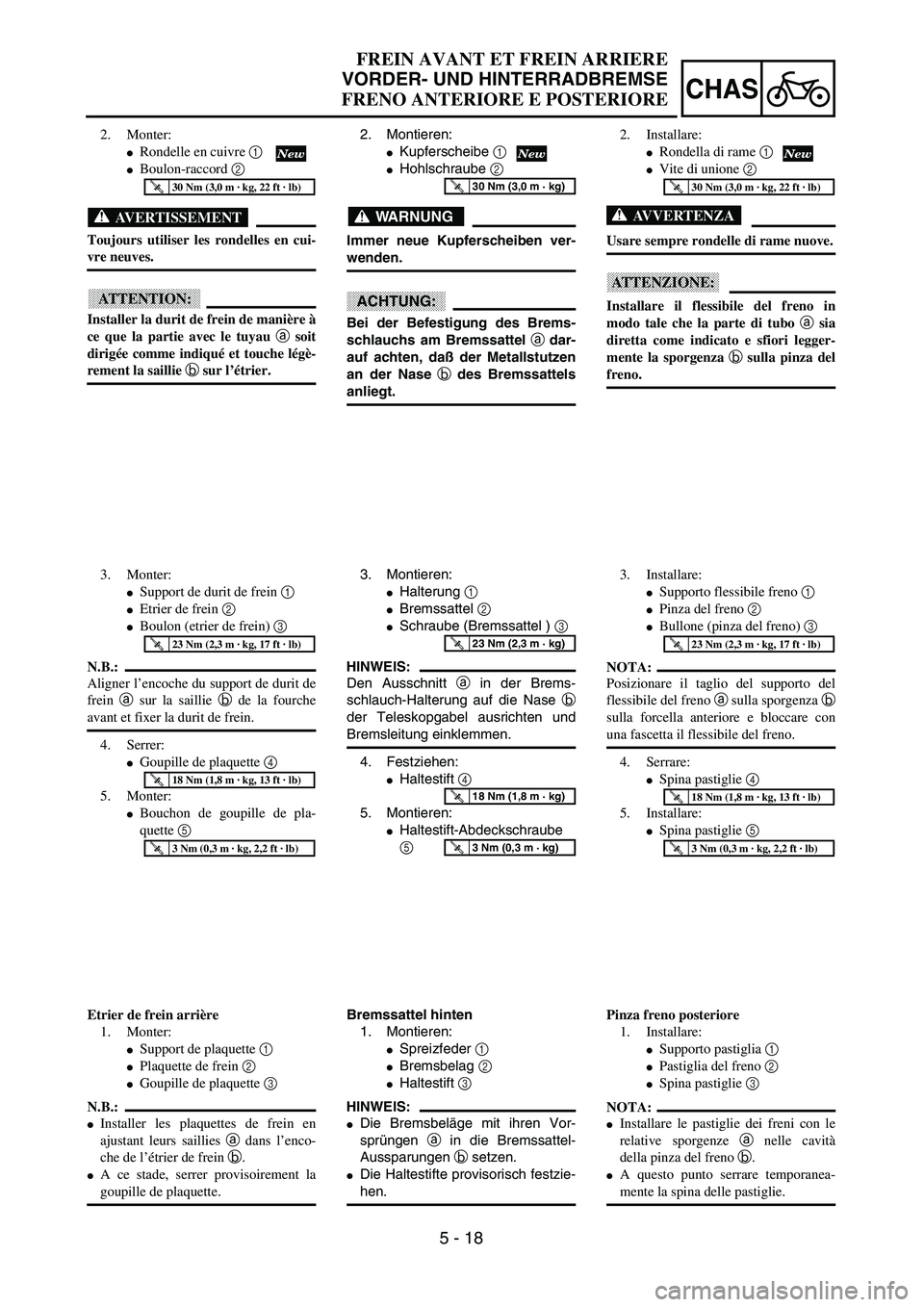

YAMAHA YZ250F 2002  Manuale duso (in Italian) 5 - 18
CHAS
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
FRENO ANTERIORE E POSTERIORE
2. Montieren:
Kupferscheibe 1
Hohlschraube 2
WARNUNG
Immer neue Kupferscheiben ver-
wenden.
ACHTUNG

Page 494 of 666

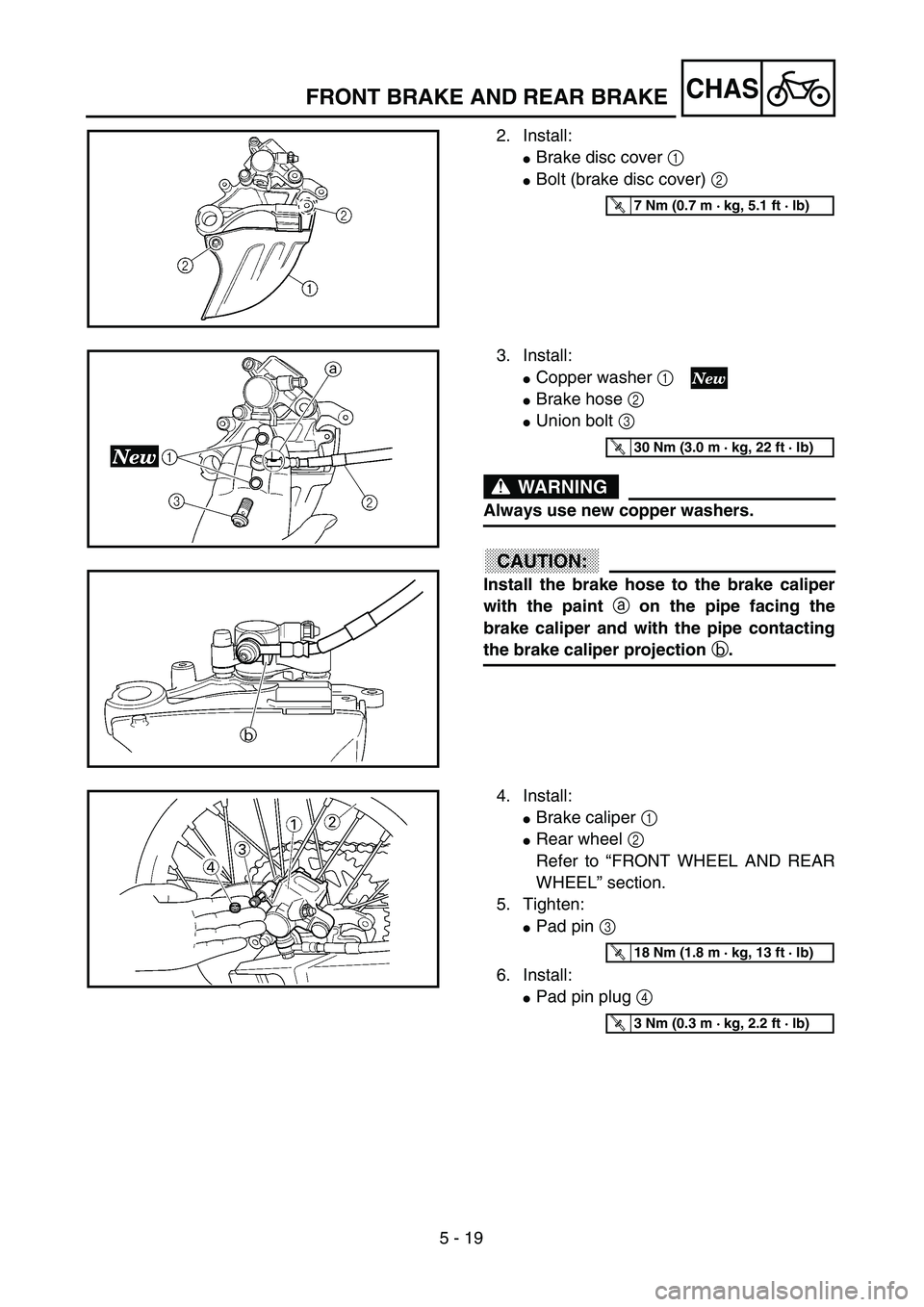

YAMAHA YZ250F 2002  Manuale duso (in Italian) 5 - 19
CHASFRONT BRAKE AND REAR BRAKE
2. Install:
Brake disc cover 1
Bolt (brake disc cover) 2
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
3. Install:
Copper washer 1
Brake hose 2
Union bolt 3
WAR

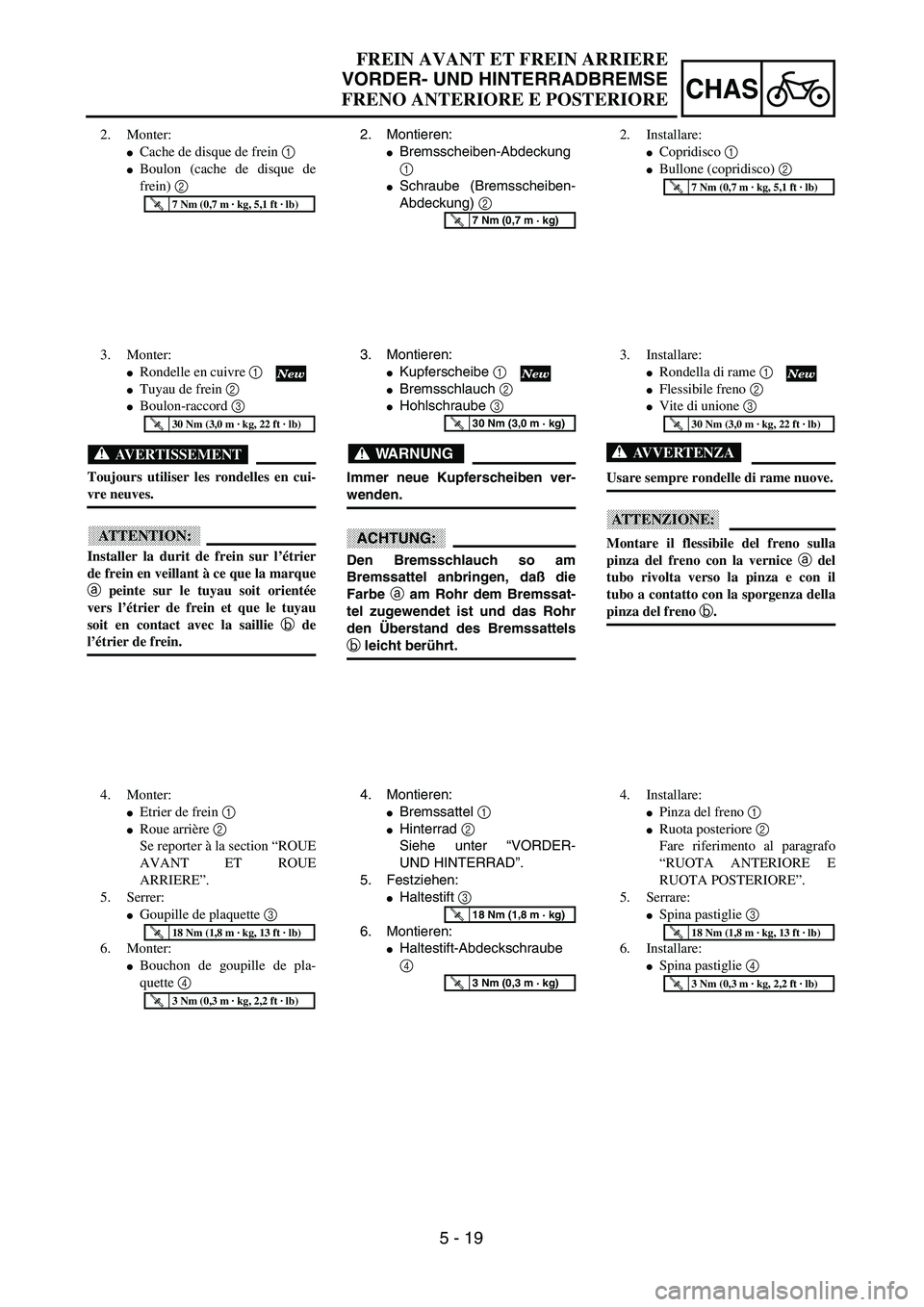

Page 495 of 666

YAMAHA YZ250F 2002  Manuale duso (in Italian) 5 - 19
CHAS
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
FRENO ANTERIORE E POSTERIORE
2. Montieren:
Bremsscheiben-Abdeckung
1
Schraube (Bremsscheiben-
Abdeckung) 2
T R..7 Nm (0,7 m ·

Page 496 of 666

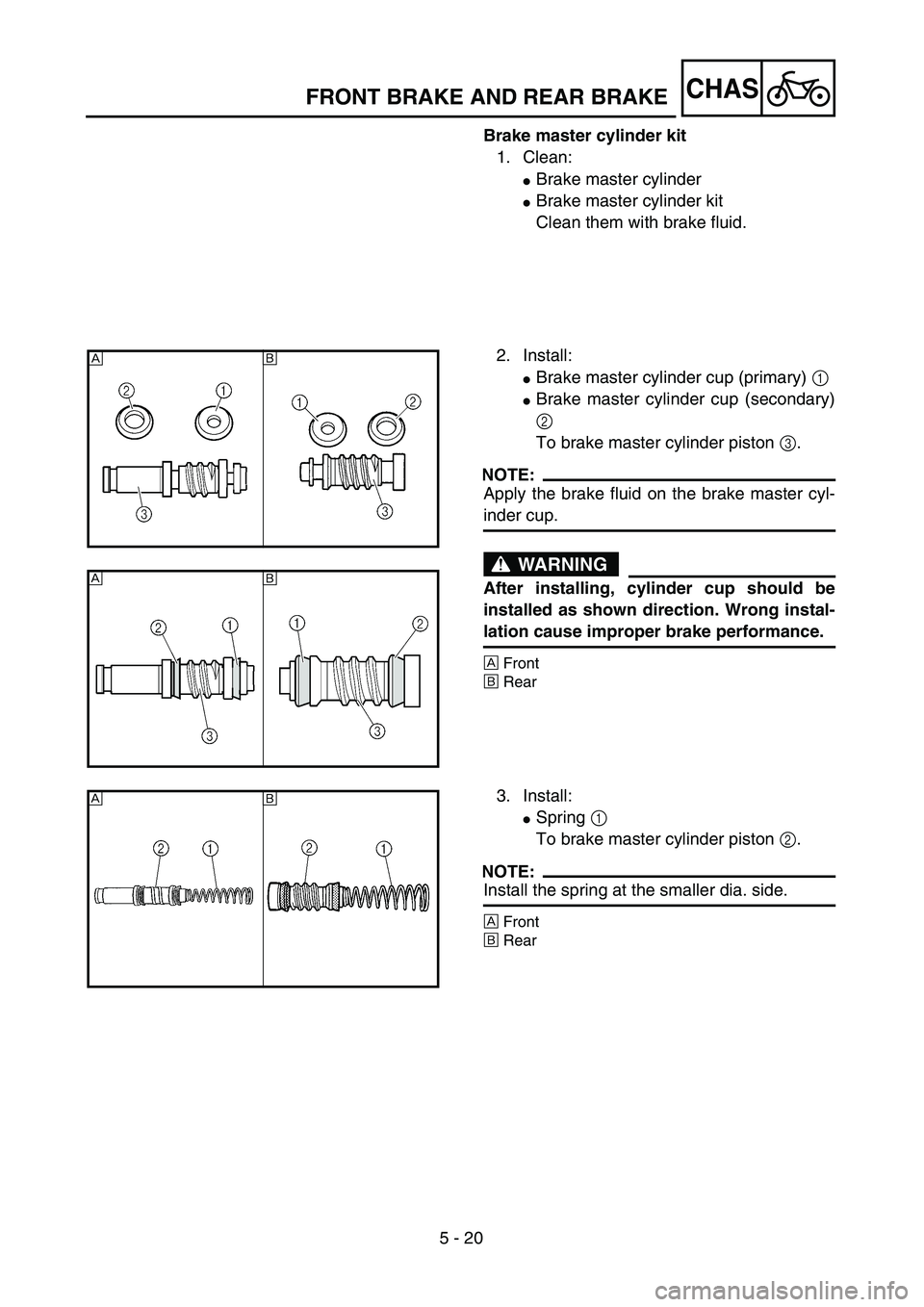

YAMAHA YZ250F 2002  Manuale duso (in Italian) 5 - 20
CHASFRONT BRAKE AND REAR BRAKE
Brake master cylinder kit
1. Clean:
Brake master cylinder
Brake master cylinder kit
Clean them with brake fluid.
2. Install:
Brake master cylinder cup (primary

Page 497 of 666

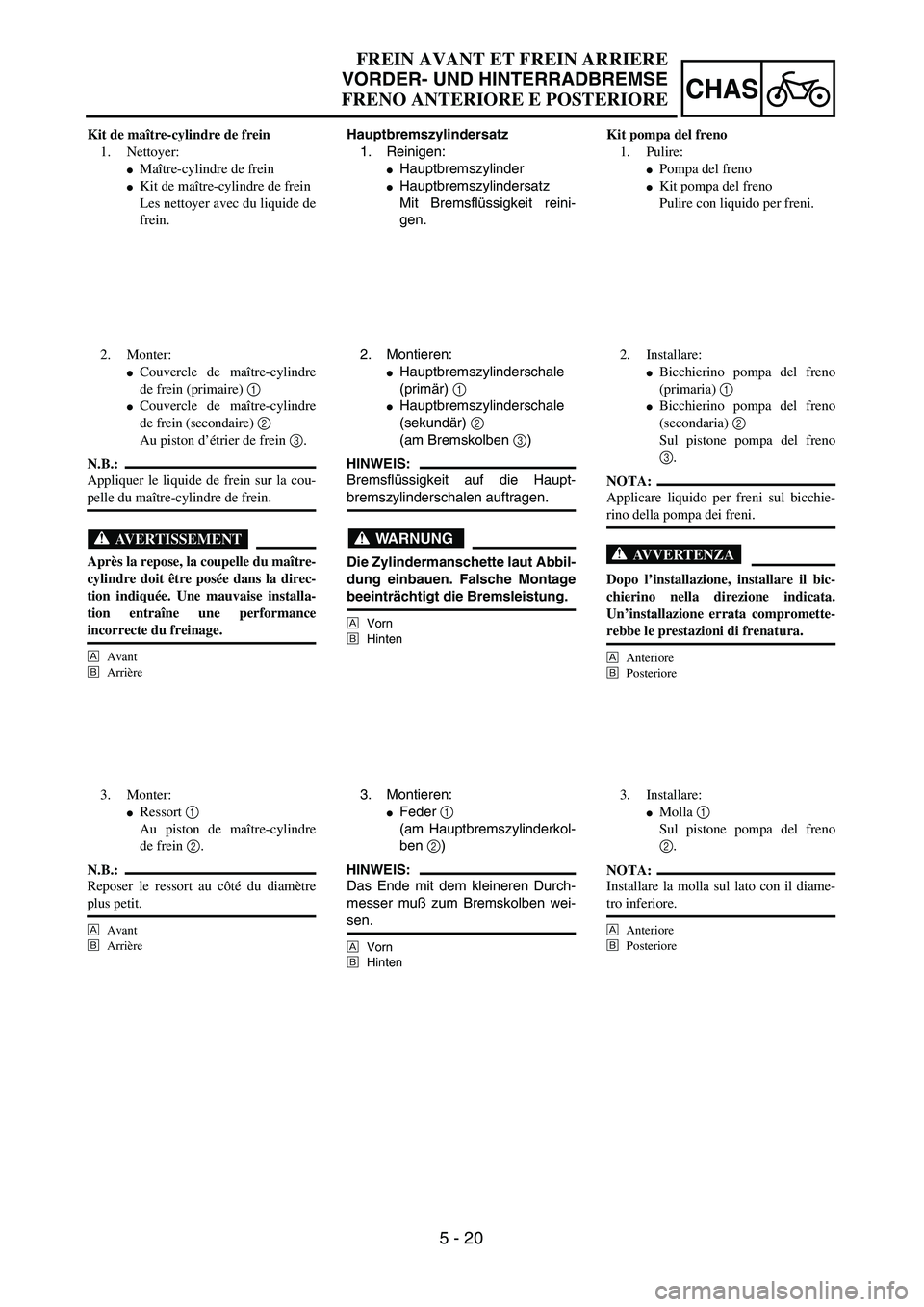

YAMAHA YZ250F 2002  Manuale duso (in Italian) 5 - 20
CHAS
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
FRENO ANTERIORE E POSTERIORE
Hauptbremszylindersatz
1. Reinigen:
Hauptbremszylinder
Hauptbremszylindersatz
Mit Bremsflüssigkeit

Page 498 of 666

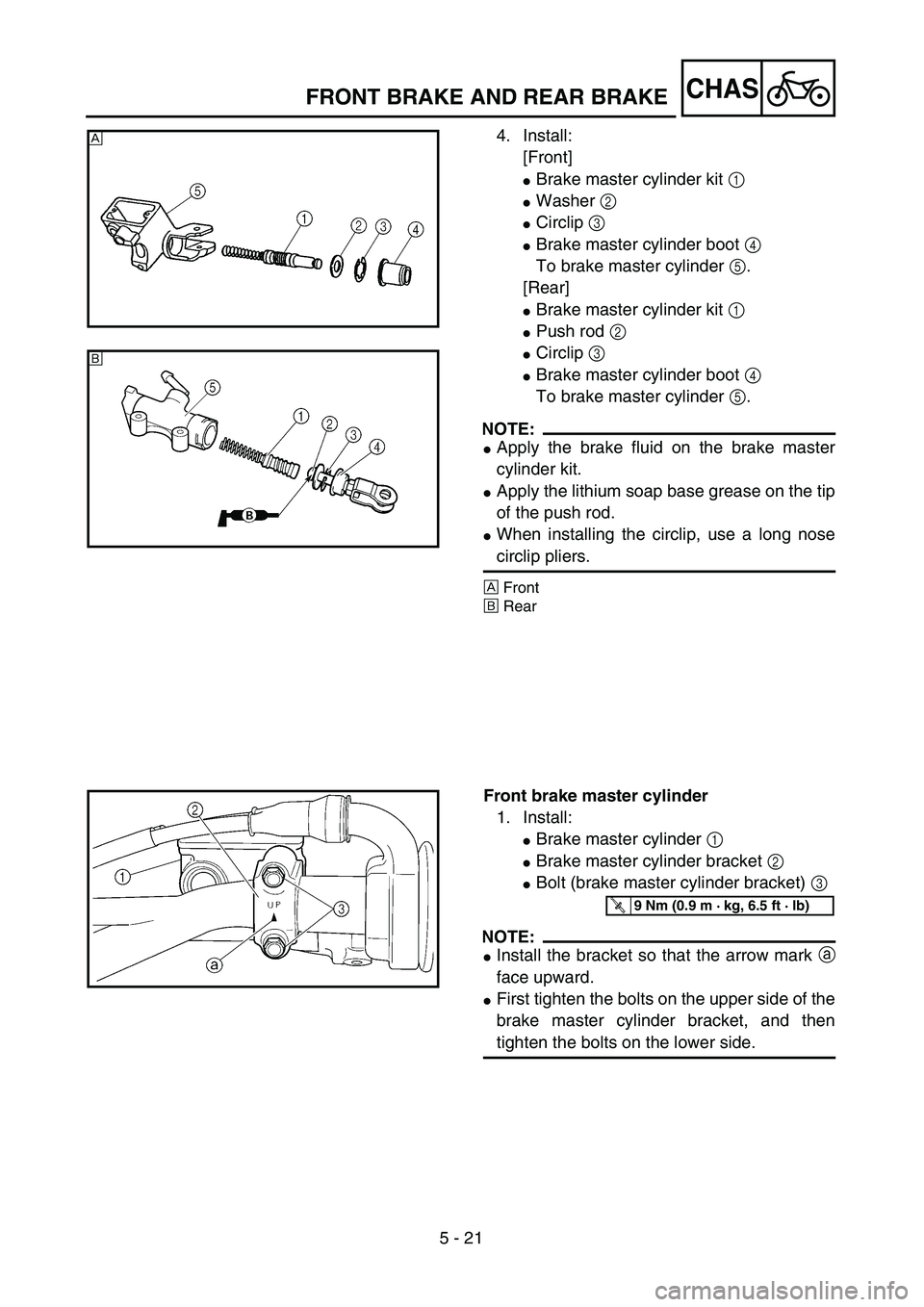

YAMAHA YZ250F 2002  Manuale duso (in Italian) 5 - 21
CHASFRONT BRAKE AND REAR BRAKE
4. Install:
[Front]
Brake master cylinder kit 1
Washer 2
Circlip 3
Brake master cylinder boot 4
To brake master cylinder 5.
[Rear]
Brake master cylinder

Page 499 of 666

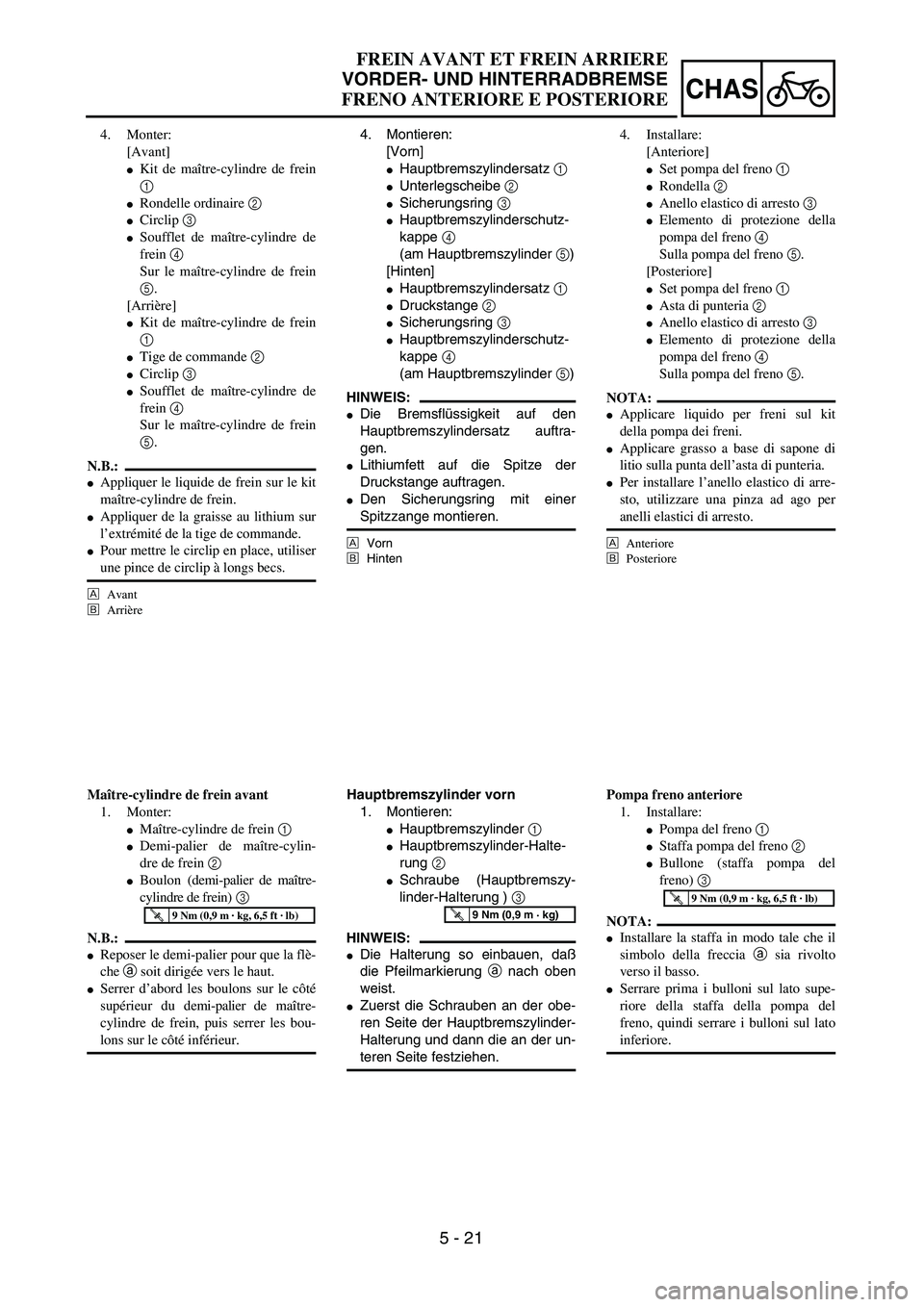

YAMAHA YZ250F 2002  Manuale duso (in Italian) 5 - 21
CHAS
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
FRENO ANTERIORE E POSTERIORE
4. Montieren:
[Vorn]
Hauptbremszylindersatz 1
Unterlegscheibe 2
Sicherungsring 3
Hauptbremszyli

Page 500 of 666

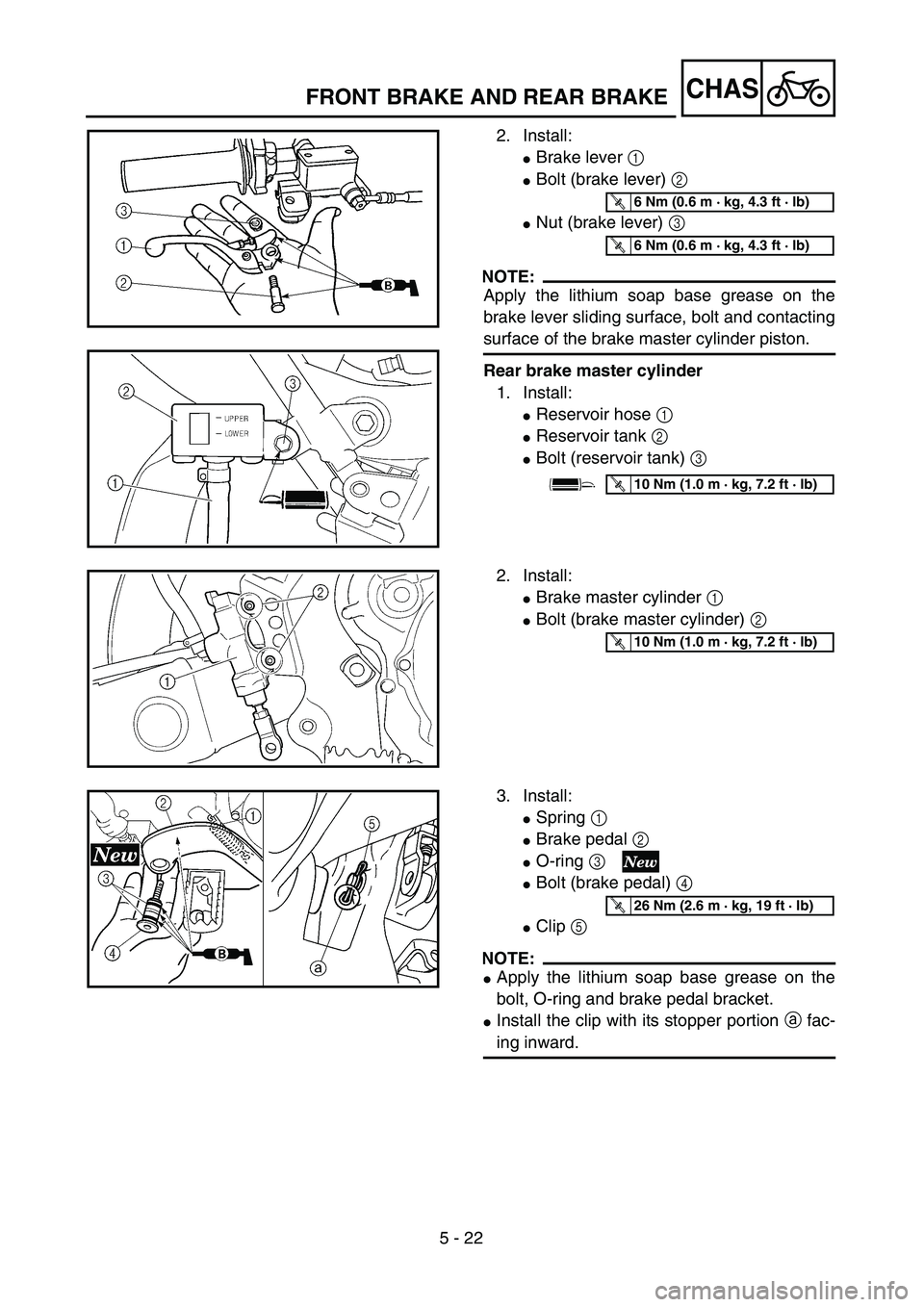

YAMAHA YZ250F 2002  Manuale duso (in Italian) 5 - 22
CHASFRONT BRAKE AND REAR BRAKE
2. Install:
Brake lever 1
Bolt (brake lever) 2
Nut (brake lever) 3
NOTE:
Apply the lithium soap base grease on the
brake lever sliding surface, bolt and con
