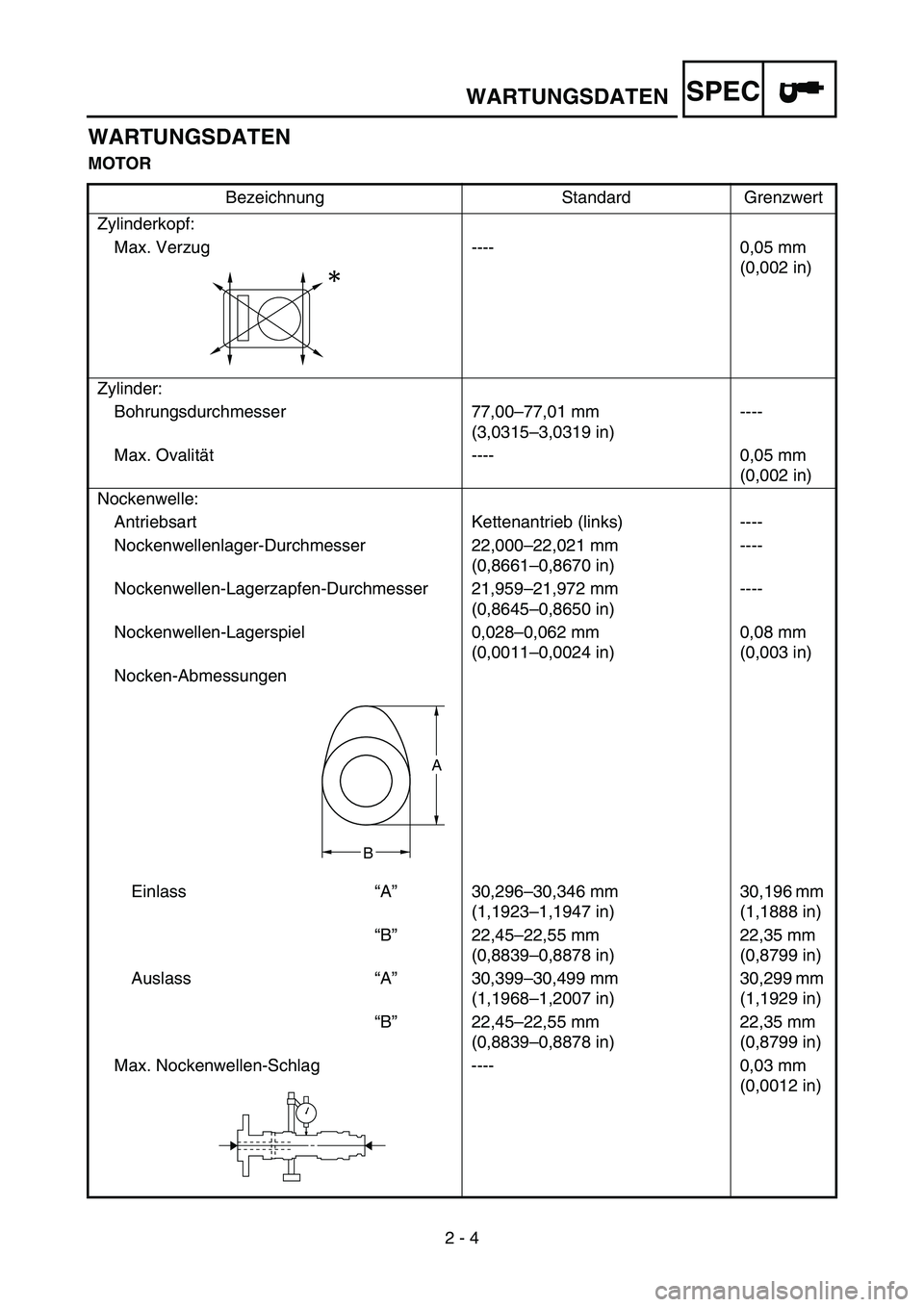

WARTUNGSDATEN
MOTOR
Bezeichnung Standard Grenzwert
Zylinderkopf:
Max. Verzug ---- 0,05 mm
(0,002 in)
Zylinder:
Bohrungsdurchmesser 77,00–77,01 mm
(3,0315–3,0319 in)----
Max. Ovalität ---- 0,05 mm
(0,002 in)
Nockenwelle:
Antriebsart Kettenantrieb (links) ----
Nockenwellenlager-Durchmesser 22,000–22,021 mm
(0,8661–0,8670 in)----
Nockenwellen-Lagerzapfen-Durchmesser 21,959–21,972 mm
(0,8645–0,8650 in)----
Nockenwellen-Lagerspiel 0,028–0,062 mm
(0,0011–0,0024 in)0,08 mm
(0,003 in)
Nocken-Abmessungen
Einlass“A”30,296–30,346 mm
(1,1923–1,1947 in)30,196 mm
(1,1888 in)
“B”22,45–22,55 mm
(0,8839–0,8878 in)22,35 mm
(0,8799 in)
Auslass“A”30,399–30,499 mm
(1,1968–1,2007 in)30,299 mm
(1,1929 in)
“B”22,45–22,55 mm
(0,8839–0,8878 in)22,35 mm
(0,8799 in)
Max. Nockenwellen-Schlag ---- 0,03 mm
(0,0012 in)
A
B
WARTUNGSDATEN

SPEC

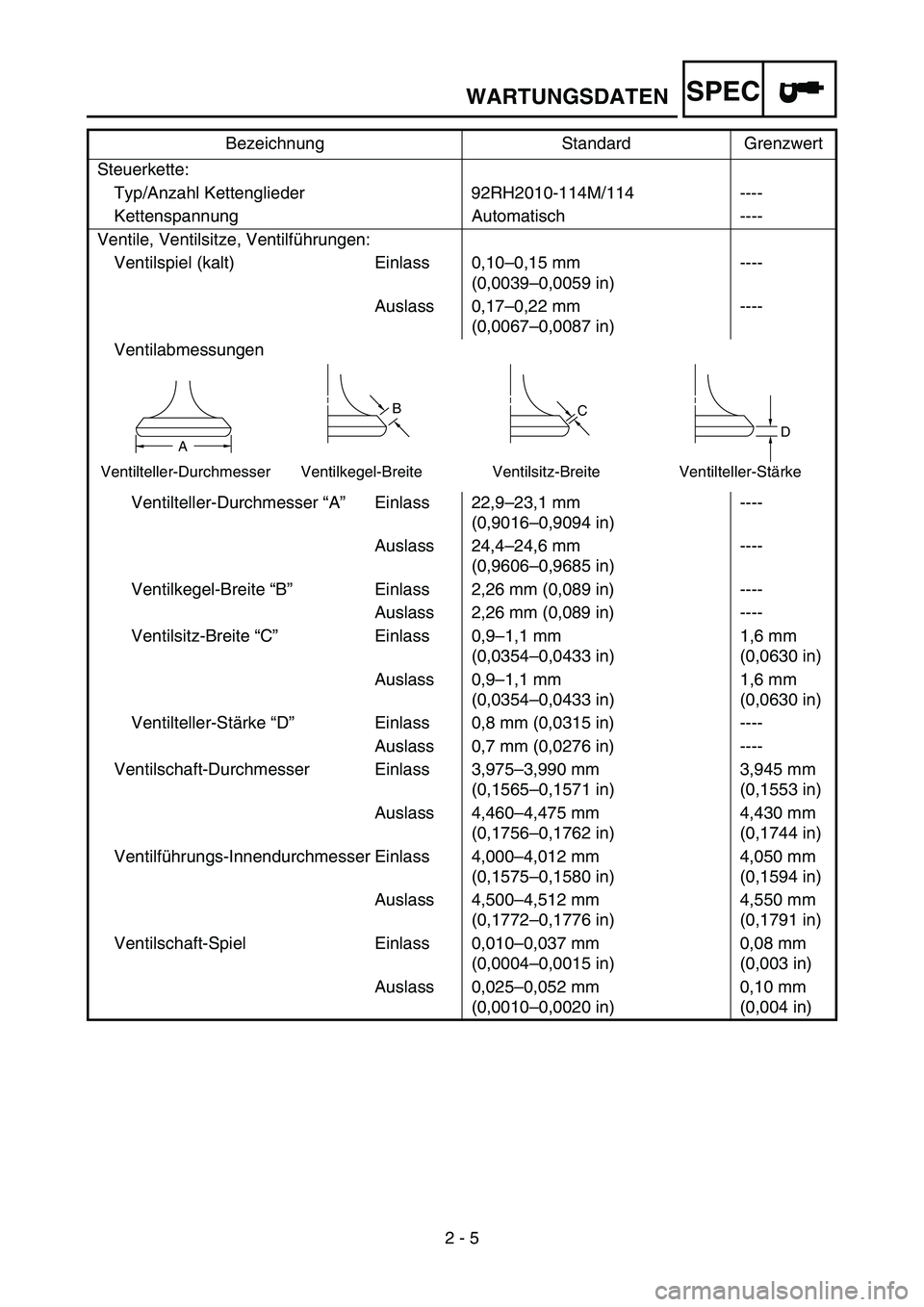

2 - 5 Steuerkette:
Typ/Anzahl Kettenglieder 92RH2010-114M/114 ----
Kettenspannung Automatisch ----
Ventile, Ventilsitze, Ventilführungen:
Ventilspiel (kalt) Einlass 0,10–0,15 mm
(0,0039–0,0059 in)----
Auslass 0,17–0,22 mm
(0,0067–0,0087 in)----
Ventilabmessungen
Ventilteller-Durchmesser “A”Einlass 22,9–23,1 mm
(0,9016–0,9094 in)----
Auslass 24,4–24,6 mm
(0,9606–0,9685 in)----
Ventilkegel-Breite “B”Einlass 2,26 mm (0,089 in) ----
Auslass 2,26 mm (0,089 in) ----
Ventilsitz-Breite “C”Einlass 0,9–1,1 mm
(0,0354–0,0433 in)1,6 mm
(0,0630 in)
Auslass 0,9–1,1 mm
(0,0354–0,0433 in)1,6 mm
(0,0630 in)
Ventilteller-Stärke “D”Einlass 0,8 mm (0,0315 in) ----
Auslass 0,7 mm (0,0276 in) ----
Ventilschaft-Durchmesser Einlass 3,975–3,990 mm
(0,1565–0,1571 in)3,945 mm
(0,1553 in)
Auslass 4,460–4,475 mm
(0,1756–0,1762 in)4,430 mm
(0,1744 in)
Ventilführungs-Innendurchmesser Einlass 4,000–4,012 mm
(0,1575–0,1580 in)4,050 mm
(0,1594 in)
Auslass 4,500–4,512 mm
(0,1772–0,1776 in)4,550 mm
(0,1791 in)
Ventilschaft-Spiel Einlass 0,010–0,037 mm
(0,0004–0,0015 in)0,08 mm
(0,003 in)
Auslass 0,025–0,052 mm
(0,0010–0,0020 in)0,10 mm
(0,004 in) Bezeichnung Standard Grenzwert
BC
DA
Ventilteller-Durchmesser Ventilkegel-Breite Ventilsitz-Breite Ventilteller-Stärke
WARTUNGSDATEN

SPEC

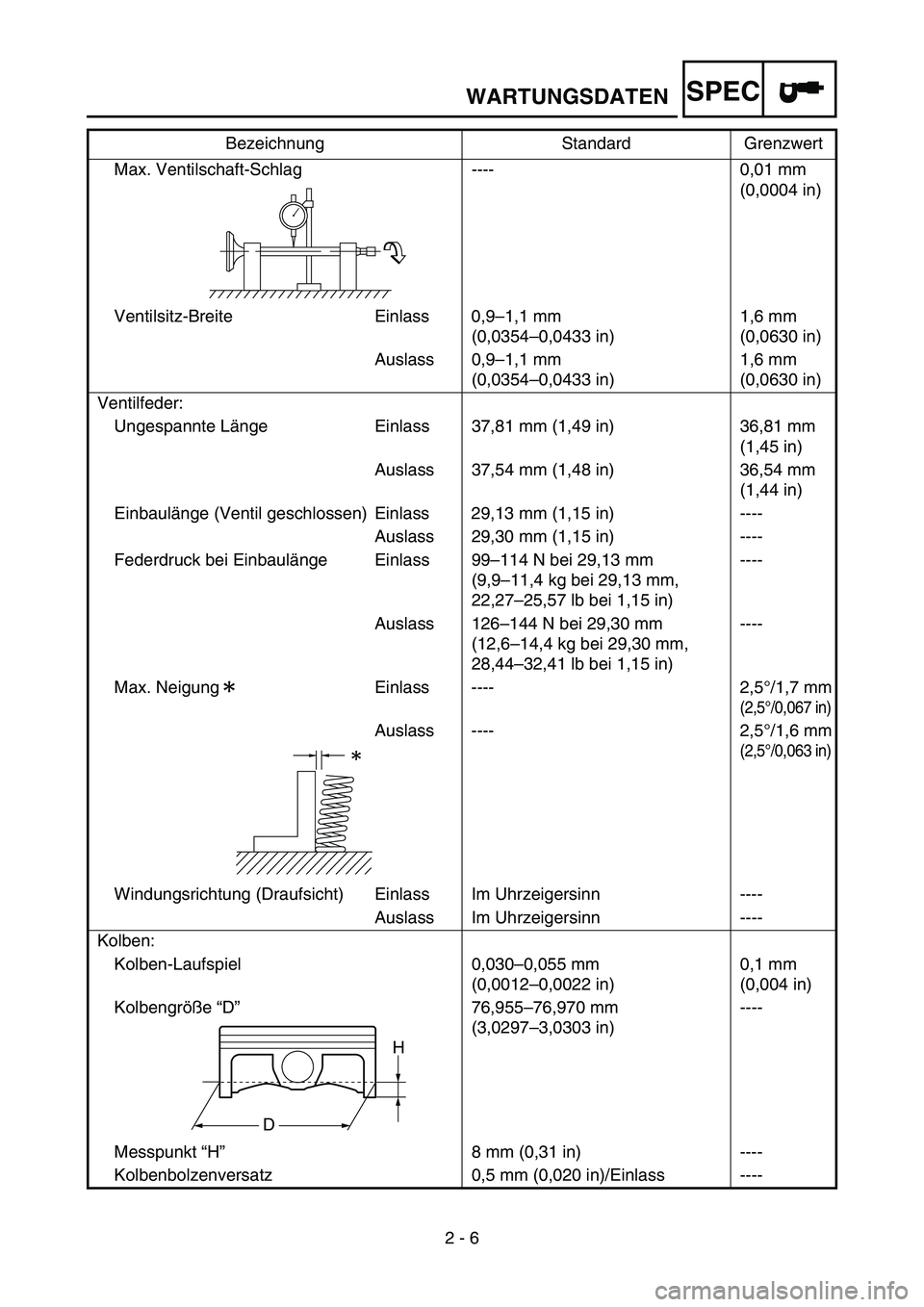

2 - 6 Max. Ventilschaft-Schlag ---- 0,01 mm
(0,0004 in)
Ventilsitz-Breite Einlass 0,9–1,1 mm
(0,0354–0,0433 in)1,6 mm
(0,0630 in)
Auslass 0,9–1,1 mm
(0,0354–0,0433 in)1,6 mm
(0,0630 in)
Ventilfeder:
Ungespannte Länge Einlass 37,81 mm (1,49 in) 36,81 mm
(1,45 in)
Auslass 37,54 mm (1,48 in) 36,54 mm
(1,44 in)
Einbaulänge (Ventil geschlossen) Einlass 29,13 mm (1,15 in) ----
Auslass 29,30 mm (1,15 in) ----
Federdruck bei Einbaulänge Einlass 99–114 N bei 29,13 mm
(9,9–11,4 kg bei 29,13 mm,
22,27–25,57 lb bei 1,15 in)----
Auslass 126–144 N bei 29,30 mm
(12,6–14,4 kg bei 29,30 mm,
28,44–32,41 lb bei 1,15 in)----
Max. Neigung Einlass ---- 2,5°/1,7 mm
(2,5°/0,067 in)
Auslass ---- 2,5°/1,6 mm
(2,5°/0,063 in)
Windungsrichtung (Draufsicht) Einlass Im Uhrzeigersinn ----
Auslass Im Uhrzeigersinn ----
Kolben:
Kolben-Laufspiel 0,030–0,055 mm
(0,0012–0,0022 in)0,1 mm
(0,004 in)
Kolbengröße “D”76,955–76,970 mm
(3,0297–3,0303 in)----
Messpunkt “H”8 mm (0,31 in) ----
Kolbenbolzenversatz 0,5 mm (0,020 in)/Einlass ----Bezeichnung Standard Grenzwert
H
D
WARTUNGSDATEN

SPEC

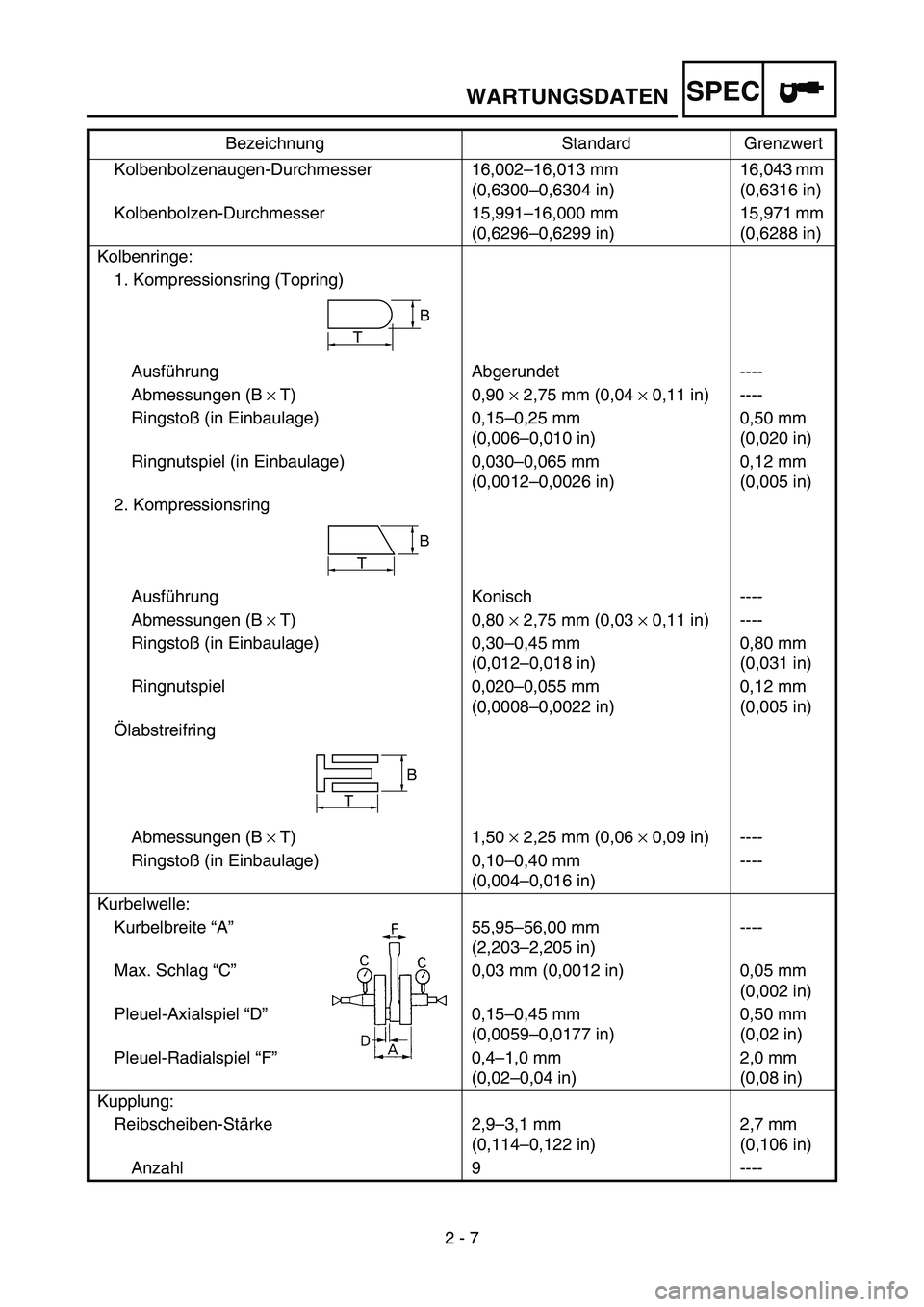

2 - 7 Kolbenbolzenaugen-Durchmesser 16,002–16,013 mm
(0,6300–0,6304 in)16,043 mm
(0,6316 in)
Kolbenbolzen-Durchmesser 15,991–16,000 mm
(0,6296–0,6299 in)15,971 mm
(0,6288 in)
Kolbenringe:
1. Kompressionsring (Topring)
Ausführung Abgerundet ----
Abmessungen (B × T) 0,90 × 2,75 mm (0,04 × 0,11 in) ----
Ringstoß (in Einbaulage) 0,15–0,25 mm
(0,006–0,010 in)0,50 mm
(0,020 in)
Ringnutspiel (in Einbaulage) 0,030–0,065 mm
(0,0012–0,0026 in)0,12 mm
(0,005 in)
2. Kompressionsring
Ausführung Konisch ----
Abmessungen (B × T) 0,80 × 2,75 mm (0,03 × 0,11 in) ----
Ringstoß (in Einbaulage) 0,30–0,45 mm
(0,012–0,018 in)0,80 mm
(0,031 in)
Ringnutspiel 0,020–0,055 mm
(0,0008–0,0022 in)0,12 mm
(0,005 in)
Ölabstreifring
Abmessungen (B × T) 1,50 × 2,25 mm (0,06 × 0,09 in) ----
Ringstoß (in Einbaulage) 0,10–0,40 mm
(0,004–0,016 in)----
Kurbelwelle:
Kurbelbreite “A”55,95–56,00 mm
(2,203–2,205 in)----
Max. Schlag “C”0,03 mm (0,0012 in) 0,05 mm
(0,002 in)
Pleuel-Axialspiel “D”0,15–0,45 mm
(0,0059–0,0177 in)0,50 mm
(0,02 in)
Pleuel-Radialspiel “F”0,4–1,0 mm
(0,02–0,04 in)2,0 mm
(0,08 in)
Kupplung:
Reibscheiben-Stärke 2,9–3,1 mm
(0,114–0,122 in)2,7 mm
(0,106 in)
Anzahl 9 ----Bezeichnung Standard Grenzwert
T
B
B
T
B
T
WARTUNGSDATEN

SPEC

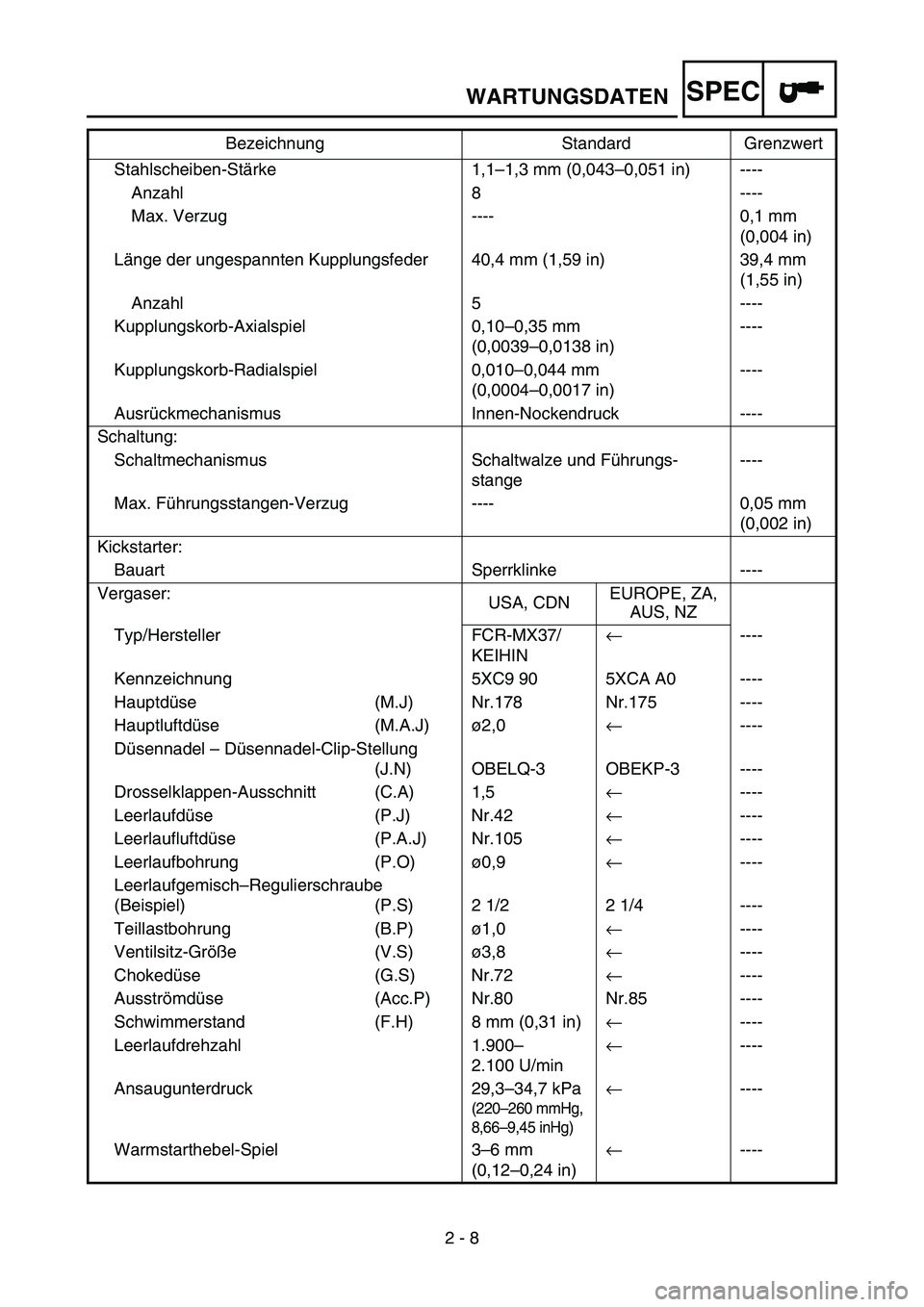

2 - 8 Stahlscheiben-Stärke 1,1–1,3 mm (0,043–0,051 in) ----
Anzahl 8 ----
Max. Verzug ---- 0,1 mm
(0,004 in)
Länge der ungespannten Kupplungsfeder 40,4 mm (1,59 in) 39,4 mm
(1,55 in)
Anzahl 5 ----
Kupplungskorb-Axialspiel 0,10–0,35 mm
(0,0039–0,0138 in)----
Kupplungskorb-Radialspiel 0,010–0,044 mm
(0,0004–0,0017 in)----
Ausrückmechanismus Innen-Nockendruck ----
Schaltung:
Schaltmechanismus Schaltwalze und Führungs-
stange----
Max. Führungsstangen-Verzug ---- 0,05 mm
(0,002 in)
Kickstarter:
Bauart Sperrklinke ----
Vergaser:
USA, CDNEUROPE, ZA,
AUS, NZ
Typ/Hersteller FCR-MX37/
KEIHIN← ----
Kennzeichnung 5XC9 90 5XCA A0 ----
Hauptdüse (M.J) Nr.178 Nr.175 ----
Hauptluftdüse (M.A.J)ø2,0← ----
Düsennadel – Düsennadel-Clip-Stellung
(J.N) OBELQ-3 OBEKP-3 ----
Drosselklappen-Ausschnitt (C.A) 1,5← ----
Leerlaufdüse (P.J) Nr.42← ----
Leerlaufluftdüse (P.A.J) Nr.105← ----
Leerlaufbohrung (P.O)ø0,9← ----
Leerlaufgemisch–Regulierschraube
(Beispiel) (P.S) 2 1/2 2 1/4 ----
Teillastbohrung (B.P)ø1,0← ----
Ventilsitz-Größe (V.S)ø3,8← ----
Chokedüse (G.S) Nr.72← ----
Ausströmdüse (Acc.P) Nr.80 Nr.85 ----
Schwimmerstand (F.H) 8 mm (0,31 in)← ----
Leerlaufdrehzahl 1.900–
2.100 U/min← ----
Ansaugunterdruck 29,3–34,7 kPa
(220–260 mmHg,
8,66–9,45 inHg)
← ----
Warmstarthebel-Spiel 3–6 mm
(0,12–0,24 in)← ---- Bezeichnung Standard Grenzwert
WARTUNGSDATEN

SPEC

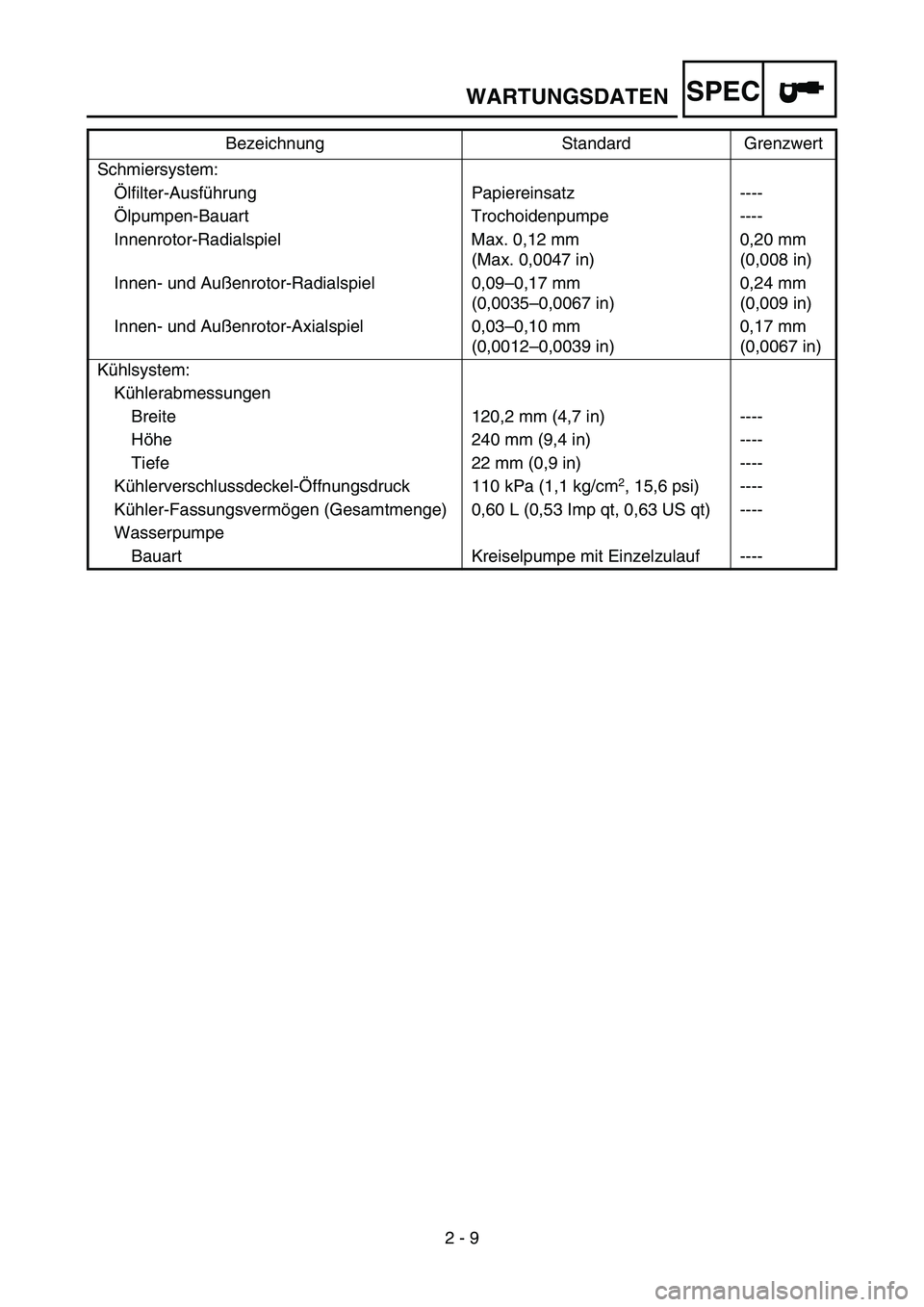

2 - 9 Schmiersystem:
Ölfilter-Ausführung Papiereinsatz ----
Ölpumpen-Bauart Trochoidenpumpe ----
Innenrotor-Radialspiel Max. 0,12 mm
(Max. 0,0047 in)0,20 mm
(0,008 in)
Innen- und Außenrotor-Radialspiel 0,09–0,17 mm
(0,0035–0,0067 in)0,24 mm
(0,009 in)
Innen- und Außenrotor-Axialspiel 0,03–0,10 mm
(0,0012–0,0039 in)0,17 mm
(0,0067 in)
Kühlsystem:
Kühlerabmessungen
Breite 120,2 mm (4,7 in) ----
Höhe 240 mm (9,4 in) ----
Tiefe 22 mm (0,9 in) ----
Kühlerverschlussdeckel-Öffnungsdruck 110 kPa (1,1 kg/cm
2, 15,6 psi) ----
Kühler-Fassungsvermögen (Gesamtmenge) 0,60 L (0,53 Imp qt, 0,63 US qt) ----
Wasserpumpe
Bauart Kreiselpumpe mit Einzelzulauf ----Bezeichnung Standard Grenzwert
WARTUNGSDATEN

SPEC

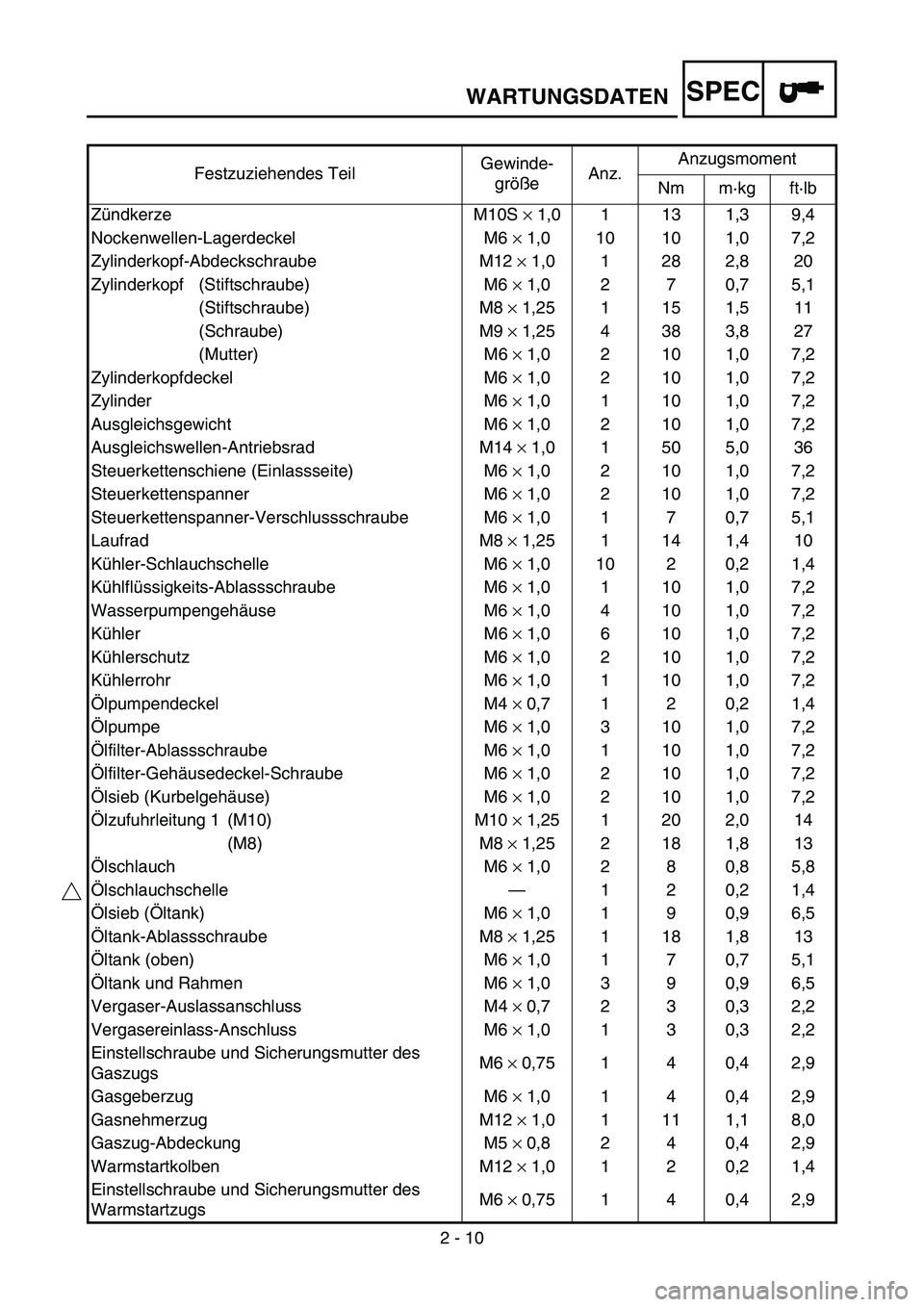

2 - 10 Festzuziehendes TeilGewinde-
größeAnz.Anzugsmoment
Nm m·kg ft·lb
Zündkerze M10S × 1,0 1 13 1,3 9,4
Nockenwellen-Lagerdeckel M6 × 1,0 10 10 1,0 7,2
Zylinderkopf-Abdeckschraube M12 × 1,0 1 28 2,8 20
Zylinderkopf (Stiftschraube) M6 × 1,0 2 7 0,7 5,1
(Stiftschraube) M8 × 1,25 1 15 1,5 11
(Schraube) M9 × 1,25 4 38 3,8 27
(Mutter) M6 × 1,0 2 10 1,0 7,2
Zylinderkopfdeckel M6 × 1,0 2 10 1,0 7,2
Zylinder M6 × 1,0 1 10 1,0 7,2
Ausgleichsgewicht M6 × 1,0 2 10 1,0 7,2
Ausgleichswellen-Antriebsrad M14 × 1,0 1 50 5,0 36
Steuerkettenschiene (Einlassseite) M6 × 1,0 2 10 1,0 7,2
Steuerkettenspanner M6 × 1,0 2 10 1,0 7,2
Steuerkettenspanner-Verschlussschraube M6 × 1,0 1 7 0,7 5,1
Laufrad M8 × 1,25 1 14 1,4 10
Kühler-Schlauchschelle M6 × 1,0 10 2 0,2 1,4
Kühlflüssigkeits-Ablassschraube M6 × 1,0 1 10 1,0 7,2
Wasserpumpengehäuse M6 × 1,0 4 10 1,0 7,2
Kühler M6 × 1,0 6 10 1,0 7,2
Kühlerschutz M6 × 1,0 2 10 1,0 7,2
Kühlerrohr M6 × 1,0 1 10 1,0 7,2
Ölpumpendeckel M4 × 0,7 1 2 0,2 1,4
Ölpumpe M6 × 1,0 3 10 1,0 7,2
Ölfilter-Ablassschraube M6 × 1,0 1 10 1,0 7,2
Ölfilter-Gehäusedeckel-Schraube M6 × 1,0 2 10 1,0 7,2
Ölsieb (Kurbelgehäuse) M6 × 1,0 2 10 1,0 7,2
Ölzufuhrleitung 1 (M10) M10 × 1,25 1 20 2,0 14
(M8) M8 × 1,25 2 18 1,8 13
Ölschlauch M6 × 1,0 2 8 0,8 5,8
Ölschlauchschelle—120,21,4
Ölsieb (Öltank) M6 × 1,0 1 9 0,9 6,5
Öltank-Ablassschraube M8 × 1,25 1 18 1,8 13
Öltank (oben) M6 × 1,0 1 7 0,7 5,1
Öltank und Rahmen M6 × 1,0 3 9 0,9 6,5
Vergaser-Auslassanschluss M4 × 0,7 2 3 0,3 2,2
Vergasereinlass-Anschluss M6 × 1,0 1 3 0,3 2,2
Einstellschraube und Sicherungsmutter des
GaszugsM6 × 0,75 1 4 0,4 2,9
Gasgeberzug M6 × 1,0 1 4 0,4 2,9
Gasnehmerzug M12 × 1,0 1 11 1,1 8,0
Gaszug-Abdeckung M5 × 0,8 2 4 0,4 2,9
Warmstartkolben M12 × 1,0 1 2 0,2 1,4
Einstellschraube und Sicherungsmutter des
WarmstartzugsM6 × 0,75 1 4 0,4 2,9
WARTUNGSDATEN

SPEC
2 - 11
HINWEIS:
: Anzugsmoment nach dem Einfahren und vor jedem Rennen kontrollieren. Luftfiltergehäuse M6 × 1,0 2 8 0,8 5,8

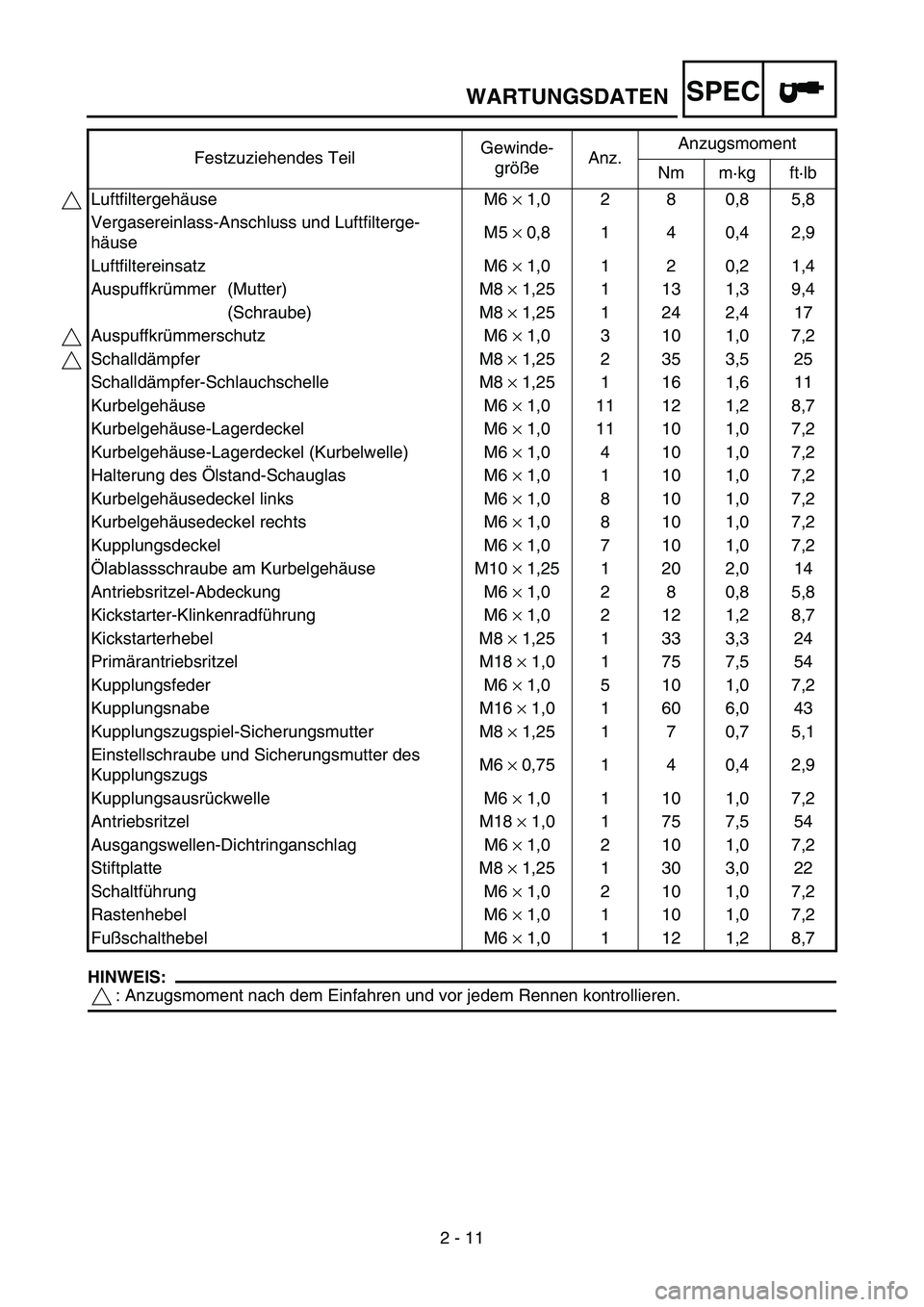

Vergasereinlass-Anschluss und Luftfilterge-
häuseM5 × 0,8 1 4 0,4 2,9
Luftfiltereinsatz M6 × 1,0 1 2 0,2 1,4
Auspuffkrümmer (Mutter) M8 × 1,25 1 13 1,3 9,4
(Schraube) M8 × 1,25 1 24 2,4 17
Auspuffkrümmerschutz M6 × 1,0 3 10 1,0 7,2
Schalldämpfer M8 × 1,25 2 35 3,5 25
Schalldämpfer-Schlauchschelle M8 × 1,25 1 16 1,6 11
Kurbelgehäuse M6 × 1,0 11 12 1,2 8,7
Kurbelgehäuse-Lagerdeckel M6 × 1,0 11 10 1,0 7,2
Kurbelgehäuse-Lagerdeckel (Kurbelwelle) M6 × 1,0 4 10 1,0 7,2
Halterung des Ölstand-Schauglas M6 × 1,0 1 10 1,0 7,2
Kurbelgehäusedeckel links M6 × 1,0 8 10 1,0 7,2
Kurbelgehäusedeckel rechts M6 × 1,0 8 10 1,0 7,2
Kupplungsdeckel M6 × 1,0 7 10 1,0 7,2
Ölablassschraube am Kurbelgehäuse M10 × 1,25 1 20 2,0 14
Antriebsritzel-Abdeckung M6 × 1,0 2 8 0,8 5,8
Kickstarter-Klinkenradführung M6 × 1,0 2 12 1,2 8,7
Kickstarterhebel M8 × 1,25 1 33 3,3 24
Primärantriebsritzel M18 × 1,0 1 75 7,5 54
Kupplungsfeder M6 × 1,0 5 10 1,0 7,2
Kupplungsnabe M16 × 1,0 1 60 6,0 43
Kupplungszugspiel-Sicherungsmutter M8 × 1,25 1 7 0,7 5,1
Einstellschraube und Sicherungsmutter des
KupplungszugsM6 × 0,75 1 4 0,4 2,9
Kupplungsausrückwelle M6 × 1,0 1 10 1,0 7,2
Antriebsritzel M18 × 1,0 1 75 7,5 54
Ausgangswellen-Dichtringanschlag M6 × 1,0 2 10 1,0 7,2
Stiftplatte M8 × 1,25 1 30 3,0 22
Schaltführung M6 × 1,0 2 10 1,0 7,2
Rastenhebel M6 × 1,0 1 10 1,0 7,2
Fußschalthebel M6 × 1,0 1 12 1,2 8,7 Festzuziehendes TeilGewinde-
größeAnz.Anzugsmoment
Nm m·kg ft·lb
WARTUNGSDATEN

SPEC

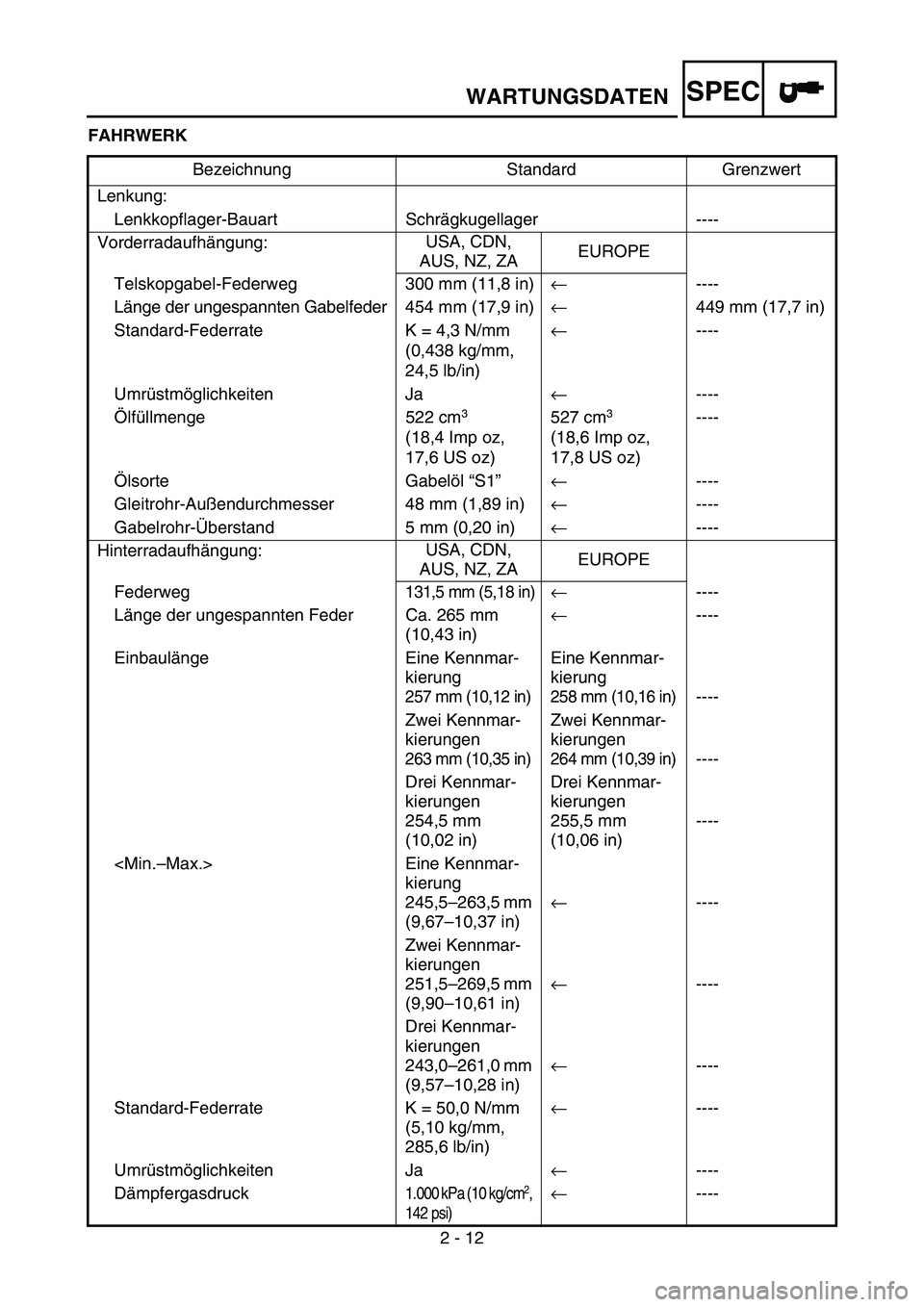

2 - 12 FAHRWERK
Bezeichnung Standard Grenzwert
Lenkung:
Lenkkopflager-Bauart Schrägkugellager ----
Vorderradaufhängung:USA, CDN,
AUS, NZ, ZAEUROPE
Telskopgabel-Federweg 300 mm (11,8 in)← ----
Länge der ungespannten Gabelfeder 454 mm (17,9 in)← 449 mm (17,7 in)
Standard-Federrate K = 4,3 N/mm
(0,438 kg/mm,
24,5 lb/in)← ----
Umrüstmöglichkeiten Ja← ----
Ölfüllmenge 522 cm
3
(18,4 Imp oz,
17,6 US oz) 527 cm3
(18,6 Imp oz,
17,8 US oz) ----
Ölsorte Gabelöl “S1”← ----
Gleitrohr-Außendurchmesser 48 mm (1,89 in)← ----
Gabelrohr-Überstand 5 mm (0,20 in)← ----
Hinterradaufhängung:USA, CDN,
AUS, NZ, ZAEUROPE
Federweg
131,5 mm (5,18 in)← ----
Länge der ungespannten Feder Ca. 265 mm
(10,43 in)← ----
Einbaulänge Eine Kennmar-
kierung
257 mm (10,12 in)
Eine Kennmar-
kierung
258 mm (10,16 in)----
Zwei Kennmar-
kierungen
263 mm (10,35 in)
Zwei Kennmar-
kierungen
264 mm (10,39 in)----
Drei Kennmar-
kierungen
254,5 mm
(10,02 in)Drei Kennmar-
kierungen
255,5 mm
(10,06 in)----
Eine Kennmar-
kierung
245,5–263,5 mm
(9,67–10,37 in)←----
Zwei Kennmar-
kierungen
251,5–269,5 mm
(9,90–10,61 in)←----
Drei Kennmar-
kierungen
243,0–261,0 mm
(9,57–10,28 in)←----
Standard-Federrate K = 50,0 N/mm
(5,10 kg/mm,
285,6 lb/in)← ----
Umrüstmöglichkeiten Ja← ----
Dämpfergasdruck
1.000 kPa (10 kg/cm2,
142 psi)← ----

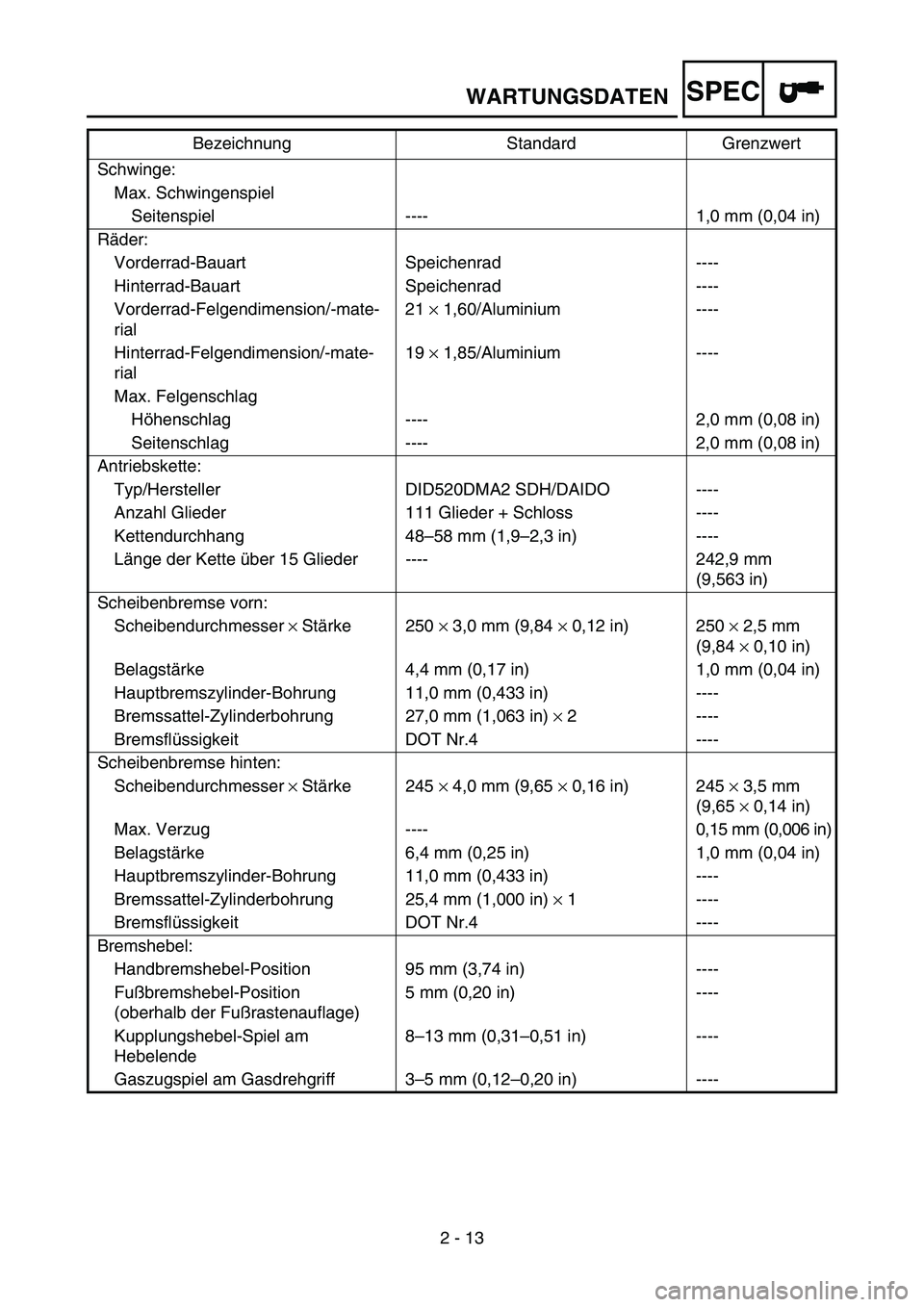

WARTUNGSDATEN

SPEC
2 - 13 Schwinge:
Max. Schwingenspiel
Seitenspiel ---- 1,0 mm (0,04 in)
Räder:
Vorderrad-Bauart Speichenrad ----
Hinterrad-Bauart Speichenrad ----
Vorderrad-Felgendimension/-mate-
rial21 × 1,60/Aluminium ----
Hinterrad-Felgendimension/-mate-
rial19 × 1,85/Aluminium ----
Max. Felgenschlag
Höhenschlag ---- 2,0 mm (0,08 in)
Seitenschlag ---- 2,0 mm (0,08 in)
Antriebskette:
Typ/Hersteller DID520DMA2 SDH/DAIDO ----
Anzahl Glieder 111 Glieder + Schloss ----
Kettendurchhang 48–58 mm (1,9–2,3 in) ----
Länge der Kette über 15 Glieder ---- 242,9 mm
(9,563 in)
Scheibenbremse vorn:
Scheibendurchmesser × Stärke 250 × 3,0 mm (9,84 × 0,12 in) 250 × 2,5 mm
(9,84 × 0,10 in)
Belagstärke 4,4 mm (0,17 in) 1,0 mm (0,04 in)
Hauptbremszylinder-Bohrung 11,0 mm (0,433 in) ----
Bremssattel-Zylinderbohrung 27,0 mm (1,063 in) × 2 ----
Bremsflüssigkeit DOT Nr.4 ----
Scheibenbremse hinten:
Scheibendurchmesser × Stärke 245 × 4,0 mm (9,65 × 0,16 in) 245 × 3,5 mm
(9,65 × 0,14 in)
Max. Verzug ---- 0,15 mm (0,006 in)
Belagstärke 6,4 mm (0,25 in) 1,0 mm (0,04 in)
Hauptbremszylinder-Bohrung 11,0 mm (0,433 in) ----
Bremssattel-Zylinderbohrung 25,4 mm (1,000 in) × 1 ----
Bremsflüssigkeit DOT Nr.4 ----
Bremshebel:
Handbremshebel-Position 95 mm (3,74 in) ----
Fußbremshebel-Position
(oberhalb der Fußrastenauflage)5 mm (0,20 in) ----
Kupplungshebel-Spiel am
Hebelende8–13 mm (0,31–0,51 in) ----
Gaszugspiel am Gasdrehgriff 3–5 mm (0,12–0,20 in) ---- Bezeichnung Standard Grenzwert
WARTUNGSDATEN
