YAMAHA YZ250F 2006 Owners Manual

5 - 51
CHAS

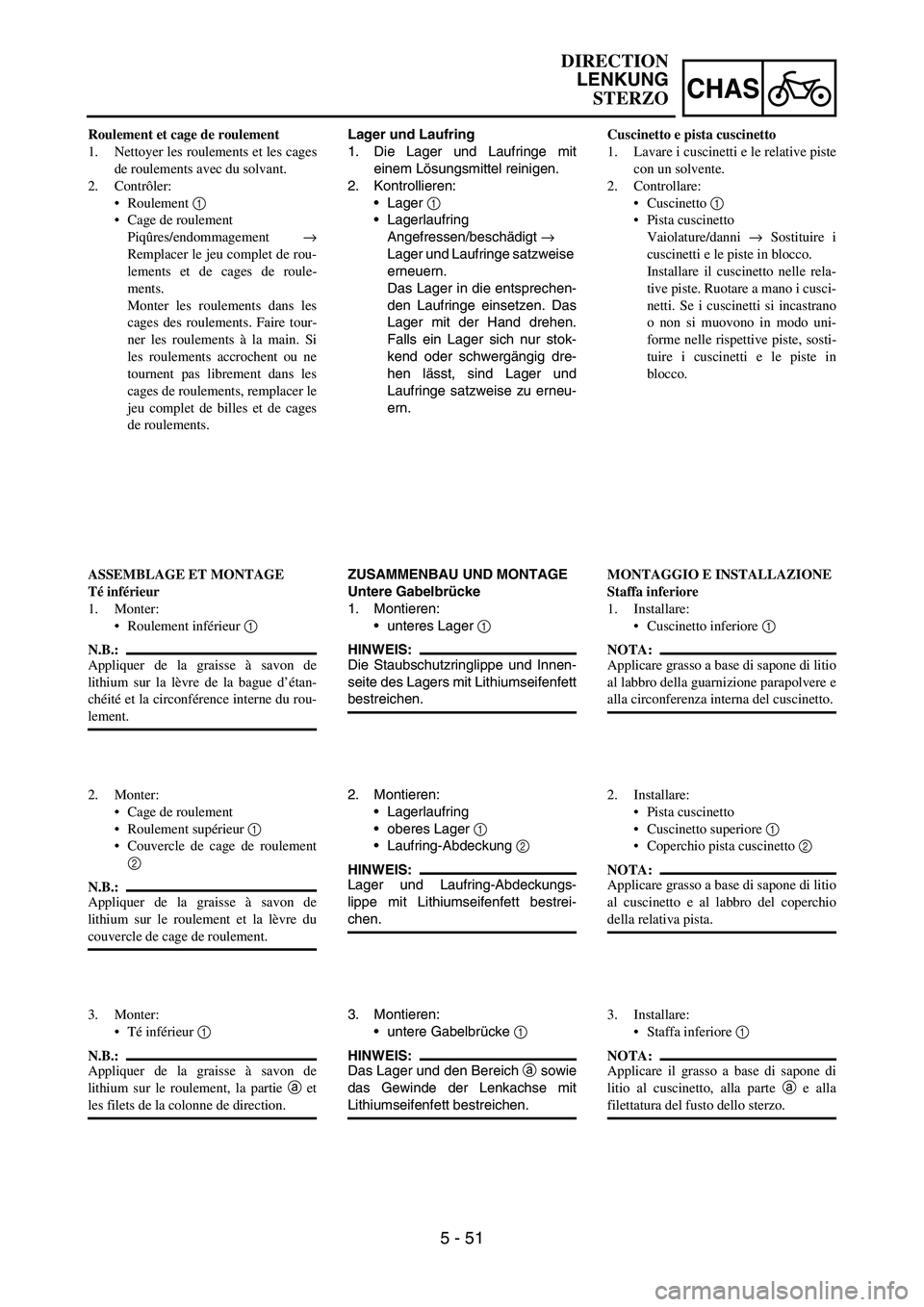

Lager und Laufring
1. Die Lager und Laufringe mit
einem Lösungsmittel reinigen.
2. Kontrollieren:
Lager
1
Lagerlaufring
Angefressen/beschädigt
→
Lager und Laufringe satzweise
erneuern.
Das Lager in die entsprechen-
den Laufringe einsetzen. Das
Lager mit der Hand drehen.
Falls ein Lager sich nur stok-
kend oder schwergängig dre-
hen lässt, sind Lager und
Laufringe satzweise zu erneu-
ern.
ZUSAMMENBAU UND MONTAGE
Untere Gabelbrücke
1. Montieren:
unteres Lager
1
HINWEIS:
Die Staubschutzringlippe und Innen-
seite des Lagers mit Lithiumseifenfett
bestreichen.
2. Montieren:
Lagerlaufring
oberes Lager
1
Laufring-Abdeckung
2
HINWEIS:
Lager und Laufring-Abdeckungs-
lippe mit Lithiumseifenfett bestrei-
chen.
3. Montieren:
untere Gabelbrücke
1
HINWEIS:
Das Lager und den Bereich
a sowie
das Gewinde der Lenkachse mit
Lithiumseifenfett bestreichen. Roulement et cage de roulement
1. Nettoyer les roulements et les cages
de roulements avec du solvant.
2. Contrôler:
Roulement 1
Cage de roulement
Piqûres/endommagement →
Remplacer le jeu complet de rou-
lements et de cages de roule-
ments.
Monter les roulements dans les
cages des roulements. Faire tour-
ner les roulements à la main. Si
les roulements accrochent ou ne
tournent pas librement dans les
cages de roulements, remplacer le
jeu complet de billes et de cages
de roulements.
ASSEMBLAGE ET MONTAGE
Té inférieur
1. Monter:
Roulement inférieur 1
N.B.:
Appliquer de la graisse à savon de
lithium sur la lèvre de la bague d’étan-
chéité et la circonférence interne du rou-
lement.
2. Monter:
Cage de roulement
Roulement supérieur 1
Couvercle de cage de roulement
2
N.B.:
Appliquer de la graisse à savon de
lithium sur le roulement et la lèvre du
couvercle de cage de roulement.
3. Monter:
Té inférieur 1
N.B.:
Appliquer de la graisse à savon de
lithium sur le roulement, la partie a et
les filets de la colonne de direction.Cuscinetto e pista cuscinetto
1. Lavare i cuscinetti e le relative piste
con un solvente.
2. Controllare:
Cuscinetto 1
Pista cuscinetto
Vaiolature/danni → Sostituire i
cuscinetti e le piste in blocco.
Installare il cuscinetto nelle rela-
tive piste. Ruotare a mano i cusci-
netti. Se i cuscinetti si incastrano
o non si muovono in modo uni-
forme nelle rispettive piste, sosti-
tuire i cuscinetti e le piste in
blocco.
MONTAGGIO E INSTALLAZIONE
Staffa inferiore
1. Installare:
Cuscinetto inferiore 1
NOTA:
Applicare grasso a base di sapone di litio
al labbro della guarnizione parapolvere e
alla circonferenza interna del cuscinetto.
2. Installare:
Pista cuscinetto
Cuscinetto superiore 1
Coperchio pista cuscinetto 2
NOTA:
Applicare grasso a base di sapone di litio
al cuscinetto e al labbro del coperchio
della relativa pista.
3. Installare:
Staffa inferiore 1
NOTA:
Applicare il grasso a base di sapone di
litio al cuscinetto, alla parte a e alla
filettatura del fusto dello sterzo.
DIRECTION
LENKUNG
STERZO

5 - 52
CHASSTEERING

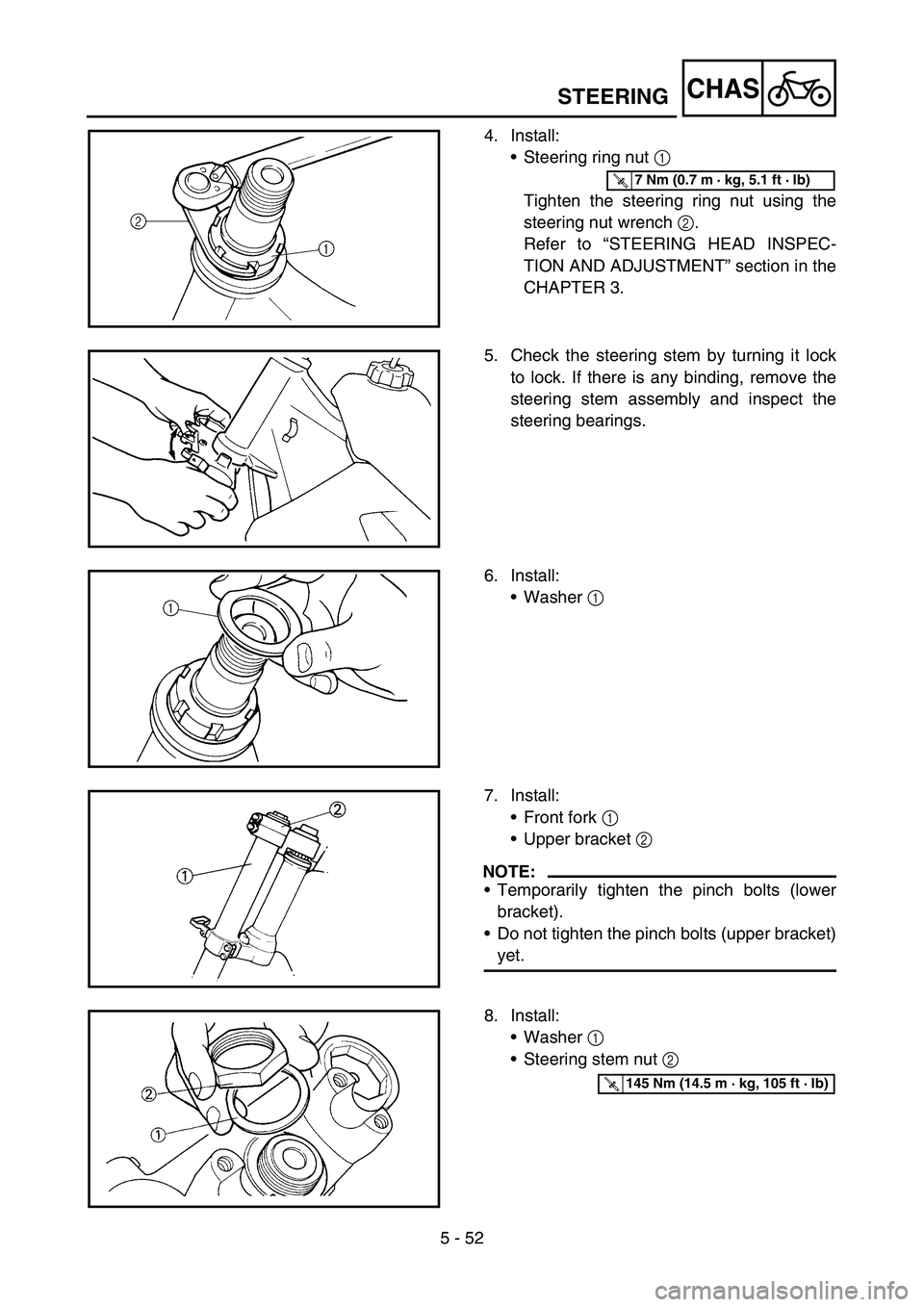

4. Install:
•Steering ring nut 1
Tighten the steering ring nut using the
steering nut wrench 2.
Refer to “STEERING HEAD INSPEC-
TION AND ADJUSTMENT” section in the
CHAPTER 3.
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
5. Check the steering stem by turning it lock
to lock. If there is any binding, remove the
steering stem assembly and inspect the
steering bearings.
6. Install:
•Washer 1
7. Install:
•Front fork 1
•Upper bracket 2
NOTE:
•Temporarily tighten the pinch bolts (lower
bracket).
•Do not tighten the pinch bolts (upper bracket)
yet.
8. Install:
•Washer 1
•Steering stem nut 2
T R..145 Nm (14.5 m · kg, 105 ft · lb)

5 - 52
CHAS
4. Montieren:
Ringmutter
1
Die Ringmutter mit dem
Hakenschlüssel
2 festziehen.
Siehe unter “LENKKOPFLA-
GER KONTROLLIEREN UND
EINSTELLEN” in KAPITEL 3.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
5. Zur Kontrolle die Lenkachse von
Anschlag zu Anschlag bewegen.
Bei der geringsten Schwergän-
gigkeit müssen der Lenkkopf
zerlegt und die Lager geprüft
werden.
6. Montieren:
Beilagscheibe
1
7. Montieren:
Gabelholm
1
obere Gabelbrücke
2
HINWEIS:
Die Klemmschrauben der unteren
Gabelbrücke provisorisch anzie-
hen.
Die Klemmschrauben der oberen
Gabelbrücke noch nicht festzie-
hen.
8. Montieren:
Beilagscheibe
1
Lenkkopfmutter
2
T R..145 Nm (14,5 m · kg, 105 ft · lb)

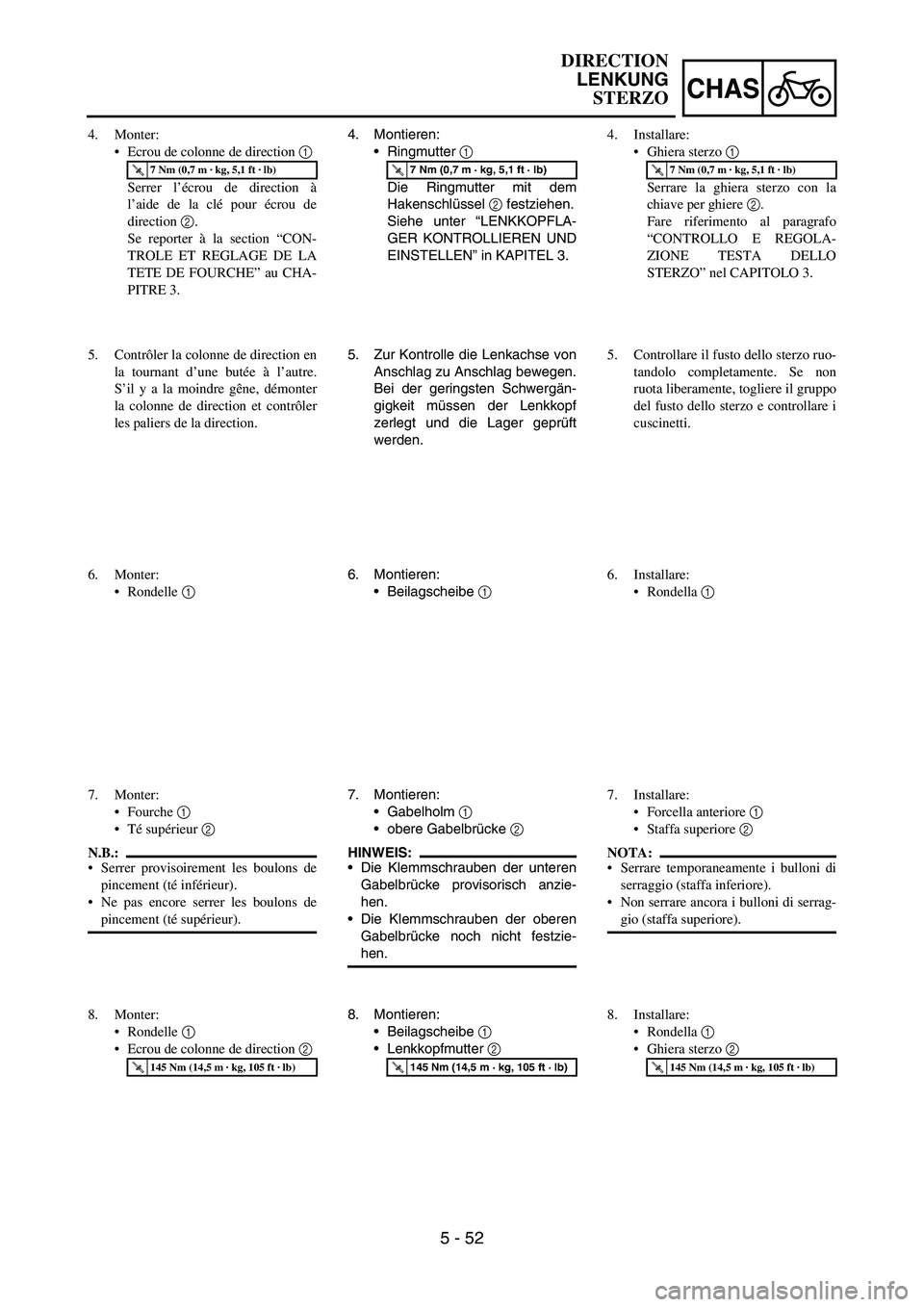

4. Monter:
Ecrou de colonne de direction 1
Serrer l’écrou de direction à
l’aide de la clé pour écrou de
direction 2.
Se reporter à la section “CON-
TROLE ET REGLAGE DE LA
TETE DE FOURCHE” au CHA-
PITRE 3.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
5. Contrôler la colonne de direction en
la tournant d’une butée à l’autre.
S’il y a la moindre gêne, démonter
la colonne de direction et contrôler
les paliers de la direction.
6. Monter:
Rondelle 1
7. Monter:
Fourche 1
Té supérieur 2
N.B.:
Serrer provisoirement les boulons de
pincement (té inférieur).
Ne pas encore serrer les boulons de
pincement (té supérieur).
8. Monter:
Rondelle 1
Ecrou de colonne de direction 2
T R..145 Nm (14,5 m · kg, 105 ft · lb)
4. Installare:
Ghiera sterzo 1
Serrare la ghiera sterzo con la
chiave per ghiere 2.
Fare riferimento al paragrafo
“CONTROLLO E REGOLA-
ZIONE TESTA DELLO
STERZO” nel CAPITOLO 3.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
5. Controllare il fusto dello sterzo ruo-
tandolo completamente. Se non
ruota liberamente, togliere il gruppo
del fusto dello sterzo e controllare i
cuscinetti.
6. Installare:
Rondella 1
7. Installare:
Forcella anteriore 1
Staffa superiore 2
NOTA:
Serrare temporaneamente i bulloni di
serraggio (staffa inferiore).
Non serrare ancora i bulloni di serrag-
gio (staffa superiore).
8. Installare:
Rondella 1
Ghiera sterzo 2
T R..145 Nm (14,5 m · kg, 105 ft · lb)
DIRECTION
LENKUNG
STERZO

5 - 53
CHAS

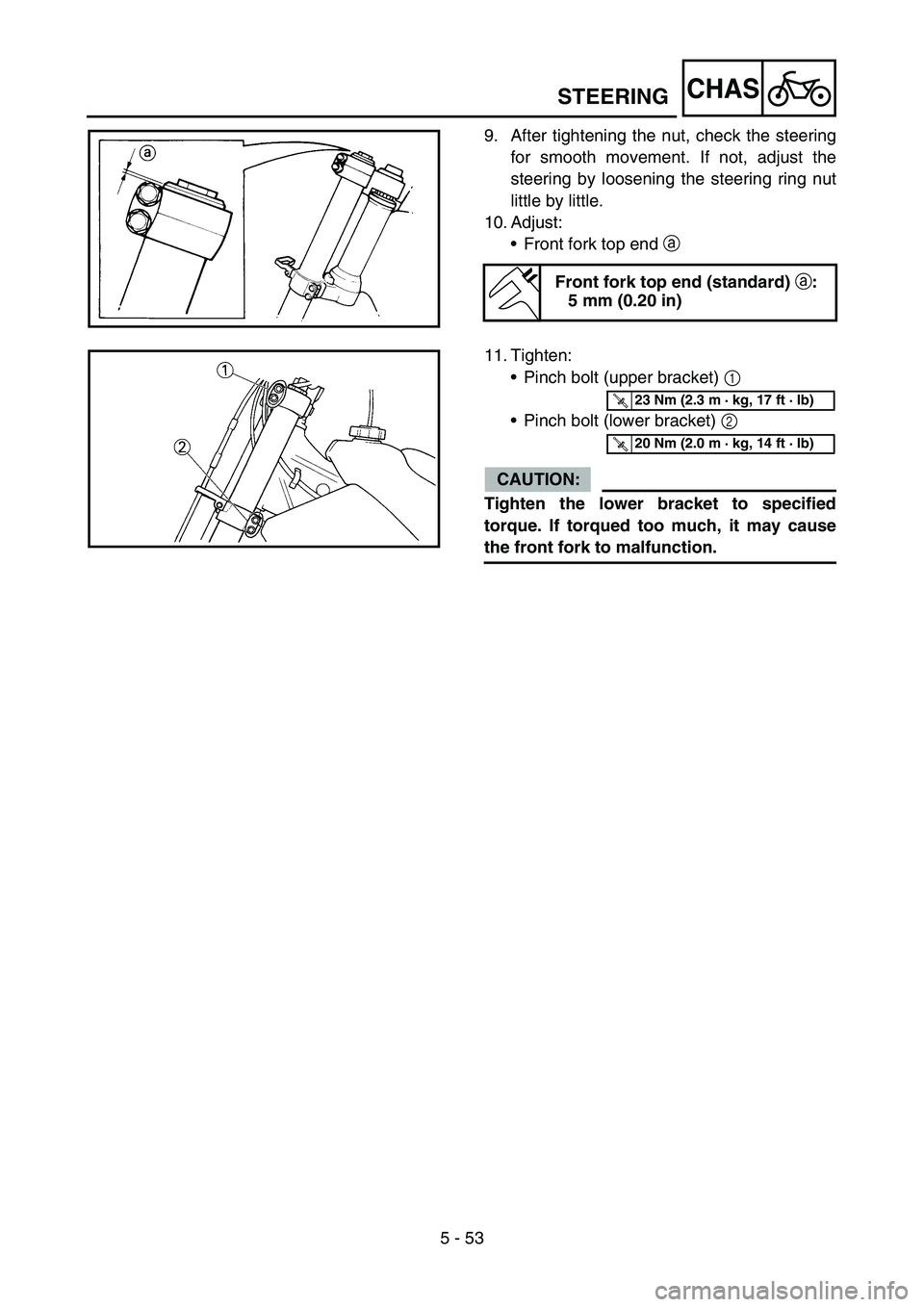

9. After tightening the nut, check the steering
for smooth movement. If not, adjust the
steering by loosening the steering ring nut
little by little.
10. Adjust:
•Front fork top end a
Front fork top end (standard) a:
5 mm (0.20 in)
11. Tighten:
•Pinch bolt (upper bracket) 1
•Pinch bolt (lower bracket) 2
CAUTION:
Tighten the lower bracket to specified
torque. If torqued too much, it may cause
the front fork to malfunction.
T R..23 Nm (2.3 m · kg, 17 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)
STEERING

5 - 53
CHAS
9. Nach dem festziehen der Mutter
die Lenkung auf Schwergängig-
keit kontrollieren. Bei Schwer-
gängigkeit die Lenkkopfmutter
allmählich lockern.
10. Einstellen:
Gabelrohr-Überstand
a
Standard-Gabelrohr-
Überstand a:
5 mm (0,20 in)
11. Festziehen:
Klemmschraube (obere
Gabelbrücke)
1
Klemmschraube (untere
Gabelbrücke)
2
ACHTUNG:
Die untere Gabelbrücke vor-
schriftsmäßig festziehen. Ein
Überziehen kann die Funktion der
Teleskopgabel beeinträchtigen.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)

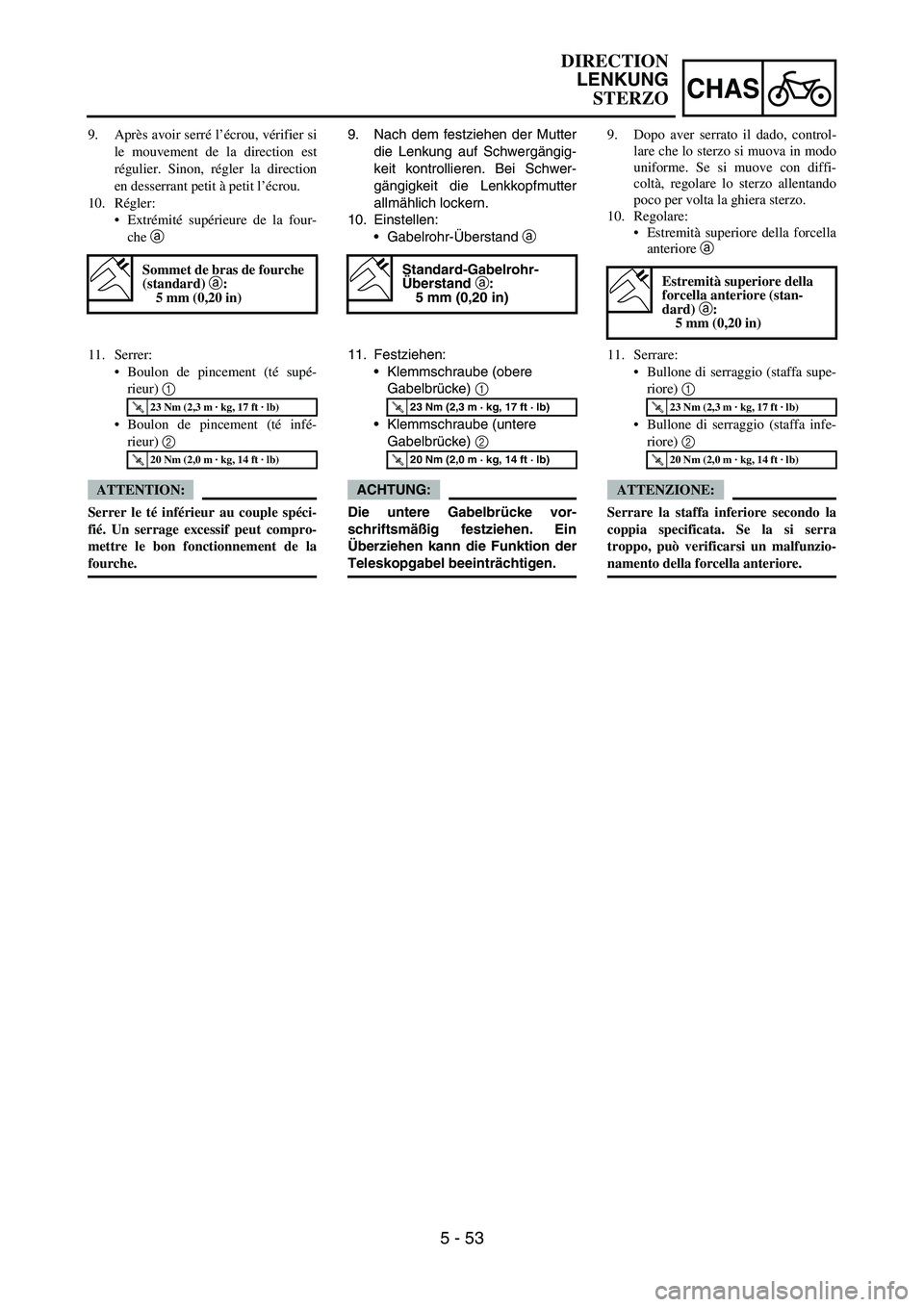

9. Après avoir serré l’écrou, vérifier si
le mouvement de la direction est
régulier. Sinon, régler la direction
en desserrant petit à petit l’écrou.
10. Régler:
Extrémité supérieure de la four-
che a
Sommet de bras de fourche
(standard) a:
5 mm (0,20 in)
11. Serrer:
Boulon de pincement (té supé-
rieur) 1
Boulon de pincement (té infé-
rieur) 2
ATTENTION:
Serrer le té inférieur au couple spéci-
fié. Un serrage excessif peut compro-
mettre le bon fonctionnement de la
fourche.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
9. Dopo aver serrato il dado, control-
lare che lo sterzo si muova in modo
uniforme. Se si muove con diffi-
coltà, regolare lo sterzo allentando
poco per volta la ghiera sterzo.
10. Regolare:
Estremità superiore della forcella
anteriore a
Estremità superiore della
forcella anteriore (stan-
dard) a:
5 mm (0,20 in)
11. Serrare:
Bullone di serraggio (staffa supe-
riore) 1
Bullone di serraggio (staffa infe-
riore) 2
ATTENZIONE:
Serrare la staffa inferiore secondo la
coppia specificata. Se la si serra
troppo, può verificarsi un malfunzio-
namento della forcella anteriore.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
DIRECTION
LENKUNG
STERZO

5 - 54
CHASSWINGARM
EC570000

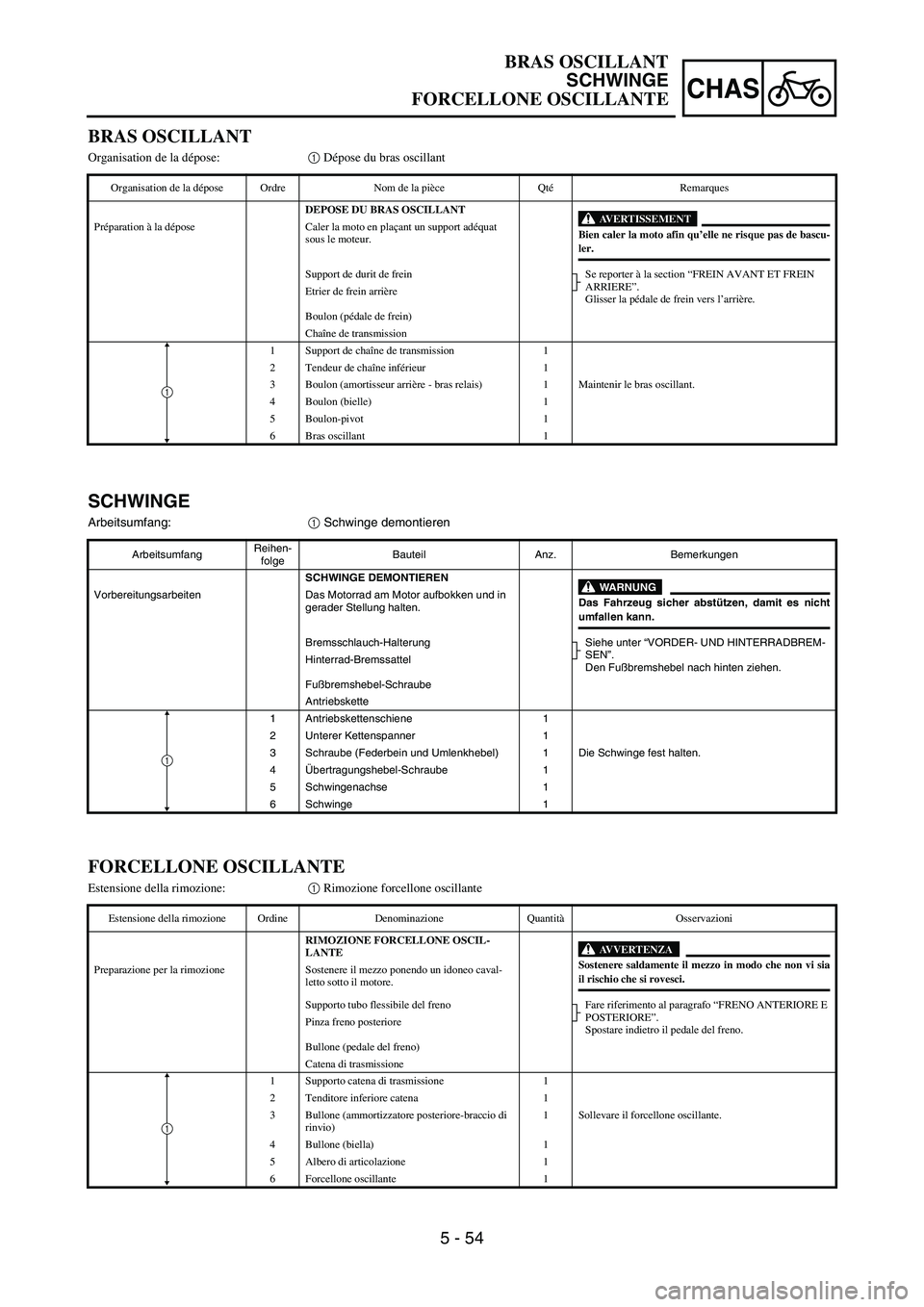

SWINGARM
Extent of removal:
1 Swingarm removal
Extent of removal Order Part name Q’ty Remarks
SWINGARM REMOVAL
WARNING
Support the machine securely so
there is no danger of it falling over. Preparation for removal Hold the machine by placing the
suitable stand under the engine.
Brake hose holder Refer to “FRONT BRAKE AND REAR
BRAKE” section.
Shift the brake pedal backward. Rear brake caliper
Bolt (brake pedal)
Drive chain
1 Drive chain support 1
2 Lower chain tensioner 1
3 Bolt (rear shock absorber-relay
arm)1 Hold the swingarm.
4 Bolt (connecting rod) 1
5 Pivot shaft 1
6 Swingarm 1
1

5 - 54
CHAS
SCHWINGE
Arbeitsumfang:
1 Schwinge demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
SCHWINGE DEMONTIEREN
WARNUNGDas Fahrzeug sicher abstützen, damit es nichtumfallen kann. Vorbereitungsarbeiten Das Motorrad am Motor aufbokken und in
gerader Stellung halten.
Bremsschlauch-Halterung Siehe unter “VORDER- UND HINTERRADBREM-
SEN”.
Den Fußbremshebel nach hinten ziehen. Hinterrad-Bremssattel
Fußbremshebel-Schraube
Antriebskette
1 Antriebskettenschiene 1
2 Unterer Kettenspanner 1
3 Schraube (Federbein und Umlenkhebel) 1 Die Schwinge fest halten.
4Übertragungshebel-Schraube 1
5 Schwingenachse 1
6 Schwinge 1
1
BRAS OSCILLANT
Organisation de la dépose:1 Dépose du bras oscillant
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU BRAS OSCILLANT
AVERTISSEMENTBien caler la moto afin qu’elle ne risque pas de bascu-ler. Préparation à la dépose Caler la moto en plaçant un support adéquat
sous le moteur.
Support de durit de frein Se reporter à la section “FREIN AVANT ET FREIN
ARRIERE”.
Glisser la pédale de frein vers l’arrière. Etrier de frein arrière
Boulon (pédale de frein)
Chaîne de transmission
1 Support de chaîne de transmission 1
2 Tendeur de chaîne inférieur 1
3 Boulon (amortisseur arrière - bras relais) 1 Maintenir le bras oscillant.
4 Boulon (bielle) 1
5 Boulon-pivot 1
6 Bras oscillant 1
1
FORCELLONE OSCILLANTE
Estensione della rimozione:1 Rimozione forcellone oscillante
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE FORCELLONE OSCIL-
LANTE
AVVERTENZASostenere saldamente il mezzo in modo che non vi siail rischio che si rovesci. Preparazione per la rimozione Sostenere il mezzo ponendo un idoneo caval-
letto sotto il motore.
Supporto tubo flessibile del freno Fare riferimento al paragrafo “FRENO ANTERIORE E
POSTERIORE”.
Spostare indietro il pedale del freno. Pinza freno posteriore
Bullone (pedale del freno)
Catena di trasmissione
1 Supporto catena di trasmissione 1
2 Tenditore inferiore catena 1
3 Bullone (ammortizzatore posteriore-braccio di
rinvio)1 Sollevare il forcellone oscillante.
4 Bullone (biella) 1
5 Albero di articolazione 1
6 Forcellone oscillante 1
1
BRAS OSCILLANT
SCHWINGE
FORCELLONE OSCILLANTE

5 - 55
CHASSWINGARM
EC578000
SWINGARM DISASSEMBLY
Extent of removal:
1 Swingarm disassembly
2 Connecting rod removal and disassembly
3 Relay arm removal and disassembly
Extent of removal Order Part name Q’ty Remarks
SWINGARM DISASSEMBLY
1 Cap 2 Refer to “REMOVAL POINTS”.
2 Relay arm 1
3 Connecting rod 1
4 Collar 2
5 Oil seal 2
6 Thrust bearing 2
7 Bushing 2
8 Oil seal 8
9 Bearing 10 Refer to “REMOVAL POINTS”.
1
2
32
3

5 - 55
CHAS
SCHWINGE ZERLEGEN
Arbeitsumfang:
1 Schwinge zerlegen
2 Übertragungshebel demontieren und zerlegen
3 Umlenkhebel demontieren und zerlegen
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
SCHWINGE ZERLEGEN
1
Abdeckung 2 Siehe unter “DEMONTAGE-EINZELHEITEN”.
2
Umlenkhebel 1
3
Übertragungshebel 1
4
Distanzhülse 2
5
Dichtring 2
6
Drucklager 2
7
Buchse 2
8
Dichtring 8
9
Lager 10 Siehe unter “DEMONTAGE-EINZELHEITEN”.
1
2
23
3

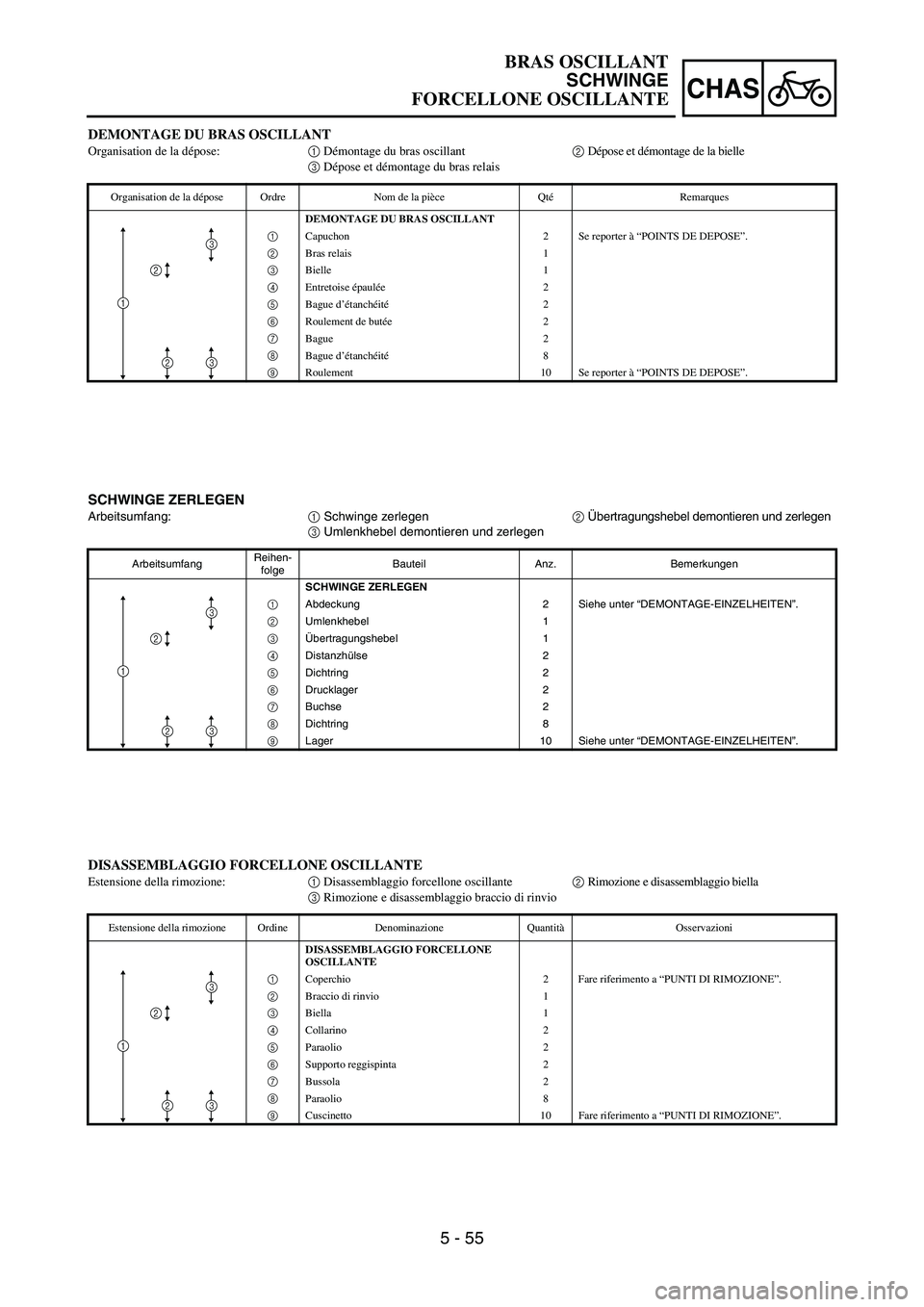

DEMONTAGE DU BRAS OSCILLANT
Organisation de la dépose:1 Démontage du bras oscillant2 Dépose et démontage de la bielle
3 Dépose et démontage du bras relais
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEMONTAGE DU BRAS OSCILLANT
1
Capuchon 2 Se reporter à “POINTS DE DEPOSE”.
2
Bras relais 1
3
Bielle 1
4
Entretoise épaulée2
5
Bague d’étanchéité2
6
Roulement de butée2
7
Bague 2
8
Bague d’étanchéité8
9
Roulement 10 Se reporter à “POINTS DE DEPOSE”.
1
2
23
3
DISASSEMBLAGGIO FORCELLONE OSCILLANTE
Estensione della rimozione:1 Disassemblaggio forcellone oscillante2 Rimozione e disassemblaggio biella
3 Rimozione e disassemblaggio braccio di rinvio
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
DISASSEMBLAGGIO FORCELLONE
OSCILLANTE
1
Coperchio 2 Fare riferimento a “PUNTI DI RIMOZIONE”.
2
Braccio di rinvio 1
3
Biella 1
4
Collarino 2
5
Paraolio 2
6
Supporto reggispinta 2
7
Bussola 2
8
Paraolio 8
9
Cuscinetto 10 Fare riferimento a “PUNTI DI RIMOZIONE”.
1
2
23
3
BRAS OSCILLANT
SCHWINGE
FORCELLONE OSCILLANTE

5 - 56
CHASSWINGARM
EC573000
REMOVAL POINTS
Cap
1. Remove:
•Left cap 1
NOTE:
Remove with a slotted-head screwdriver
inserted under the mark a on the left cap.
EC573200
Bearing
1. Remove:
•Bearing 1
NOTE:
Remove the bearing by pressing its outer race.
INSPECTION
Wash the bearings, bushings and collars in a
solvent.
Swingarm
1. Inspect:
•Bearing 1
•Bushing 2
Free play exists/unsmooth revolution/rust
→ Replace bearing and bushing as a set.
2. Inspect:
•Oil seal 3
Damage → Replace.
Relay arm
1. Inspect:
•Bearing 1
•Collar 2
Free play exists/unsmooth revolution/rust
→ Replace bearing and collar as a set.
2. Inspect:
•Oil seal 3
Damage → Replace.
