Page 631 of 674

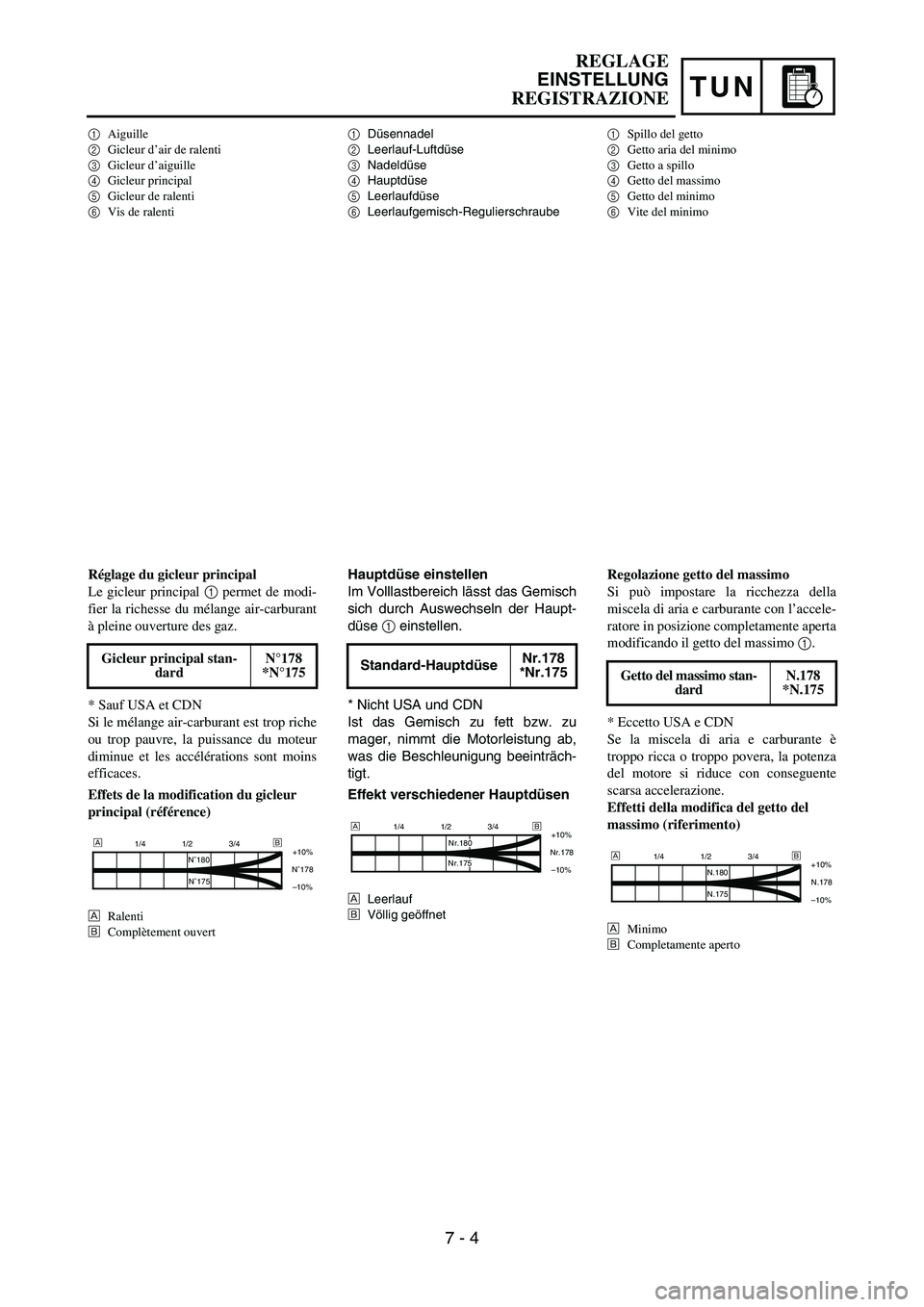

YAMAHA YZ250F 2006  Owners Manual TUN
1Düsennadel
2Leerlauf-Luftdüse
3Nadeldüse
4Hauptdüse
5Leerlaufdüse
6Leerlaufgemisch-Regulierschraube
Hauptdüse einstellen
Im Volllastbereich lässt das Gemisch
sich durch Auswechseln der Hau

Page 632 of 674

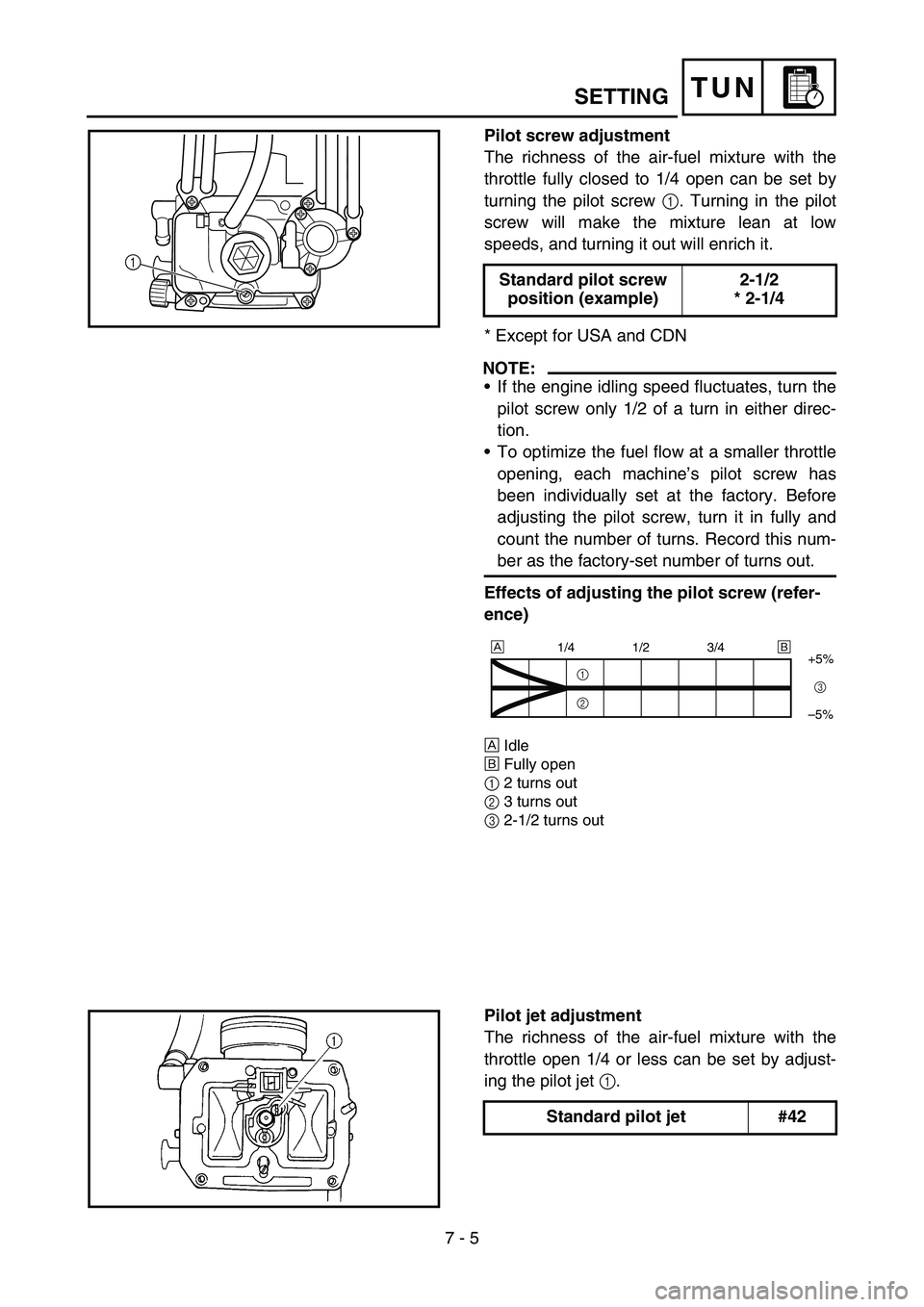

YAMAHA YZ250F 2006  Owners Manual 7 - 5
TUNSETTING
Pilot screw adjustment
The richness of the air-fuel mixture with the
throttle fully closed to 1/4 open can be set by
turning the pilot screw 1. Turning in the pilot
screw will make th

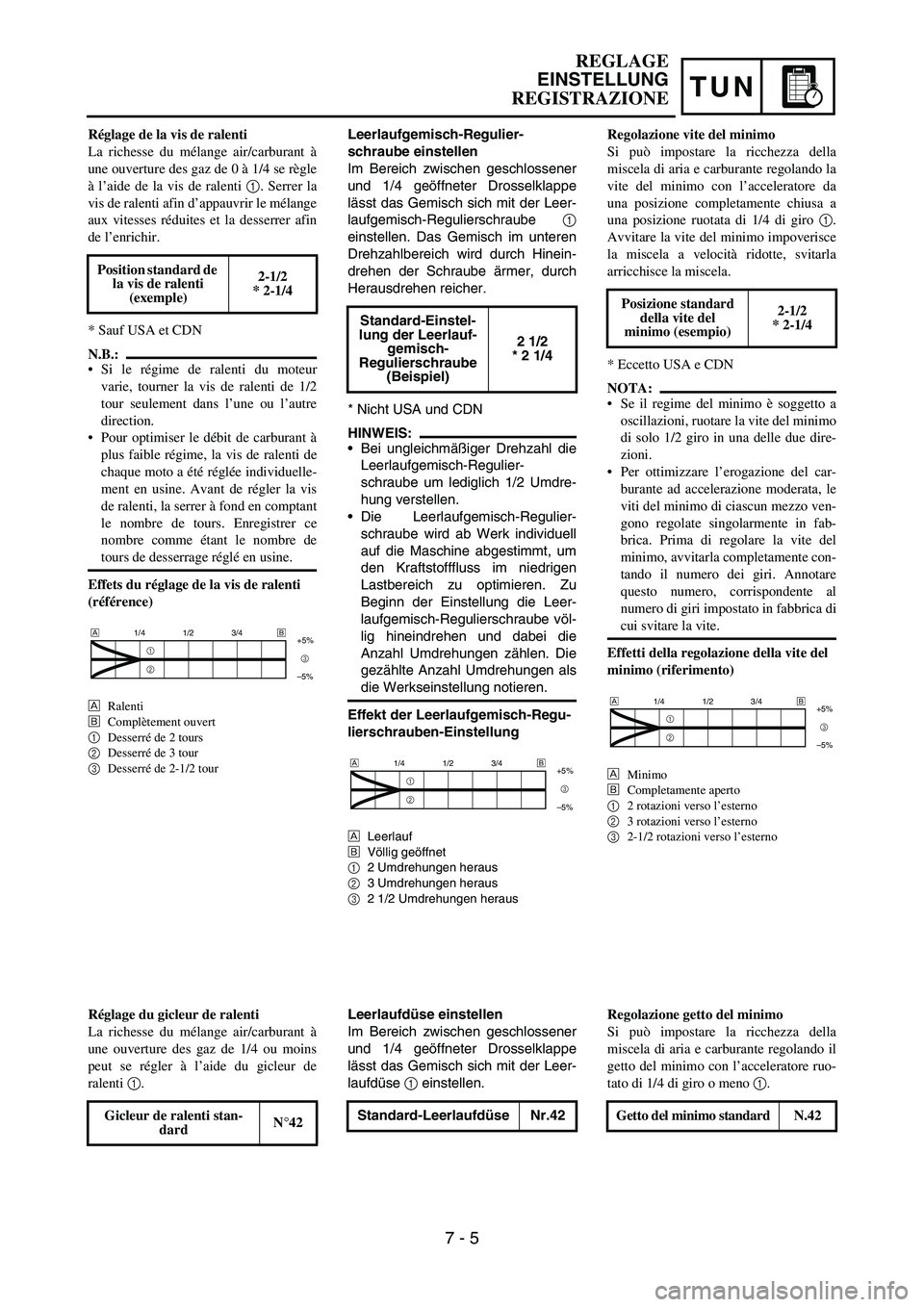

Page 633 of 674

YAMAHA YZ250F 2006  Owners Manual TUN
Leerlaufgemisch-Regulier-
schraube einstellen
Im Bereich zwischen geschlossener
und 1/4 geöffneter Drosselklappe
lässt das Gemisch sich mit der Leer-
laufgemisch-Regulierschraube 1
einstellen. D

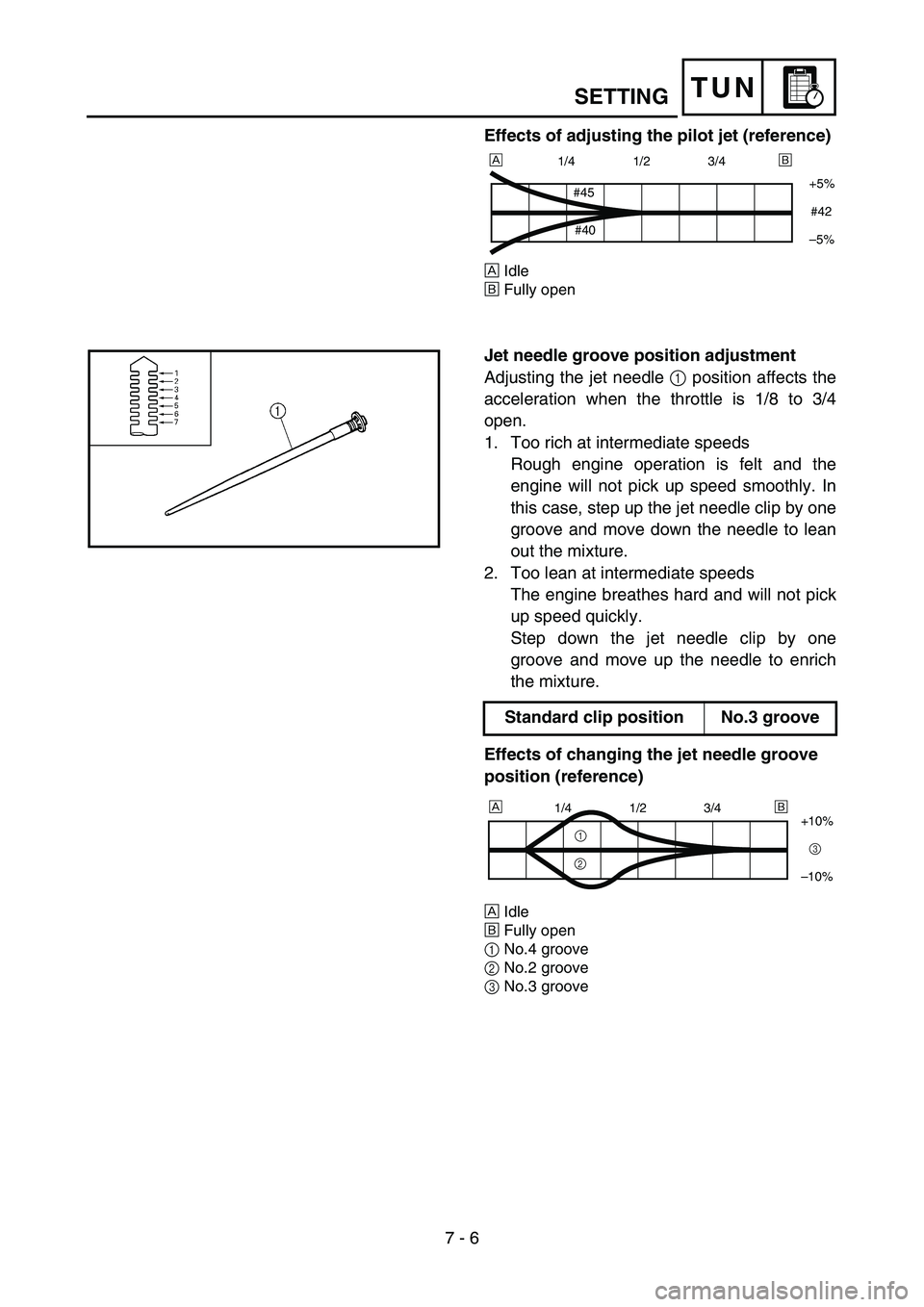

Page 634 of 674

YAMAHA YZ250F 2006  Owners Manual 7 - 6
TUNSETTING
Effects of adjusting the pilot jet (reference)
ÈIdle
ÉFully open
1/4 1/2 3/4
+5%
–5%
#45
#40#42
ÈÉ

Jet needle groove position adjustment
Adjusting the jet needle 1 position af

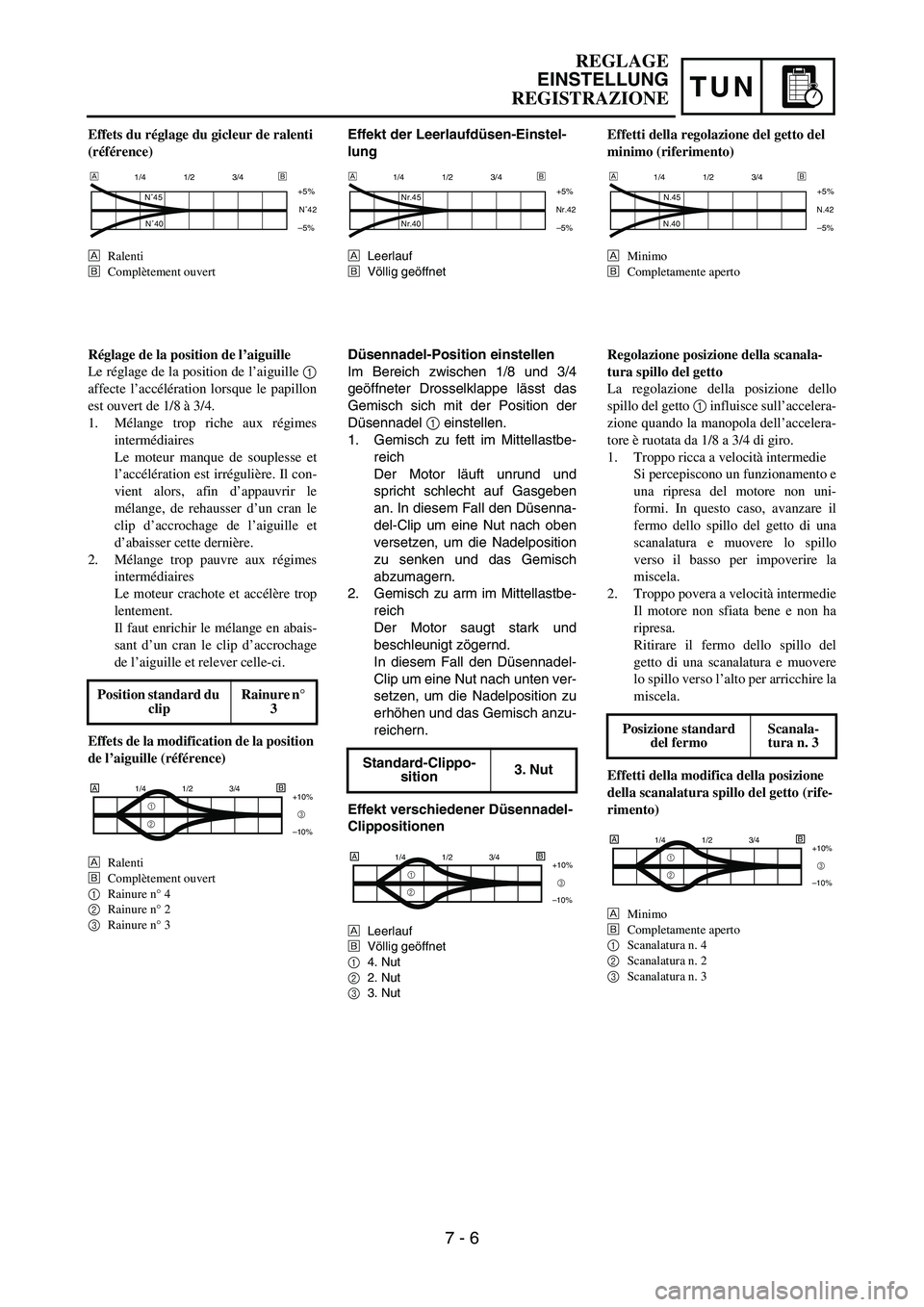

Page 635 of 674

YAMAHA YZ250F 2006  Owners Manual TUN
Effekt der Leerlaufdüsen-Einstel-
lung
ÈLeerlauf
ÉVöllig geöffnet
1/4 1/2 3/4
+5%
–5%
Nr.45
Nr.40Nr.42
ÈÉ
Düsennadel-Position einstellen
Im Bereich zwischen 1/8 und 3/4
geöffneter Dross

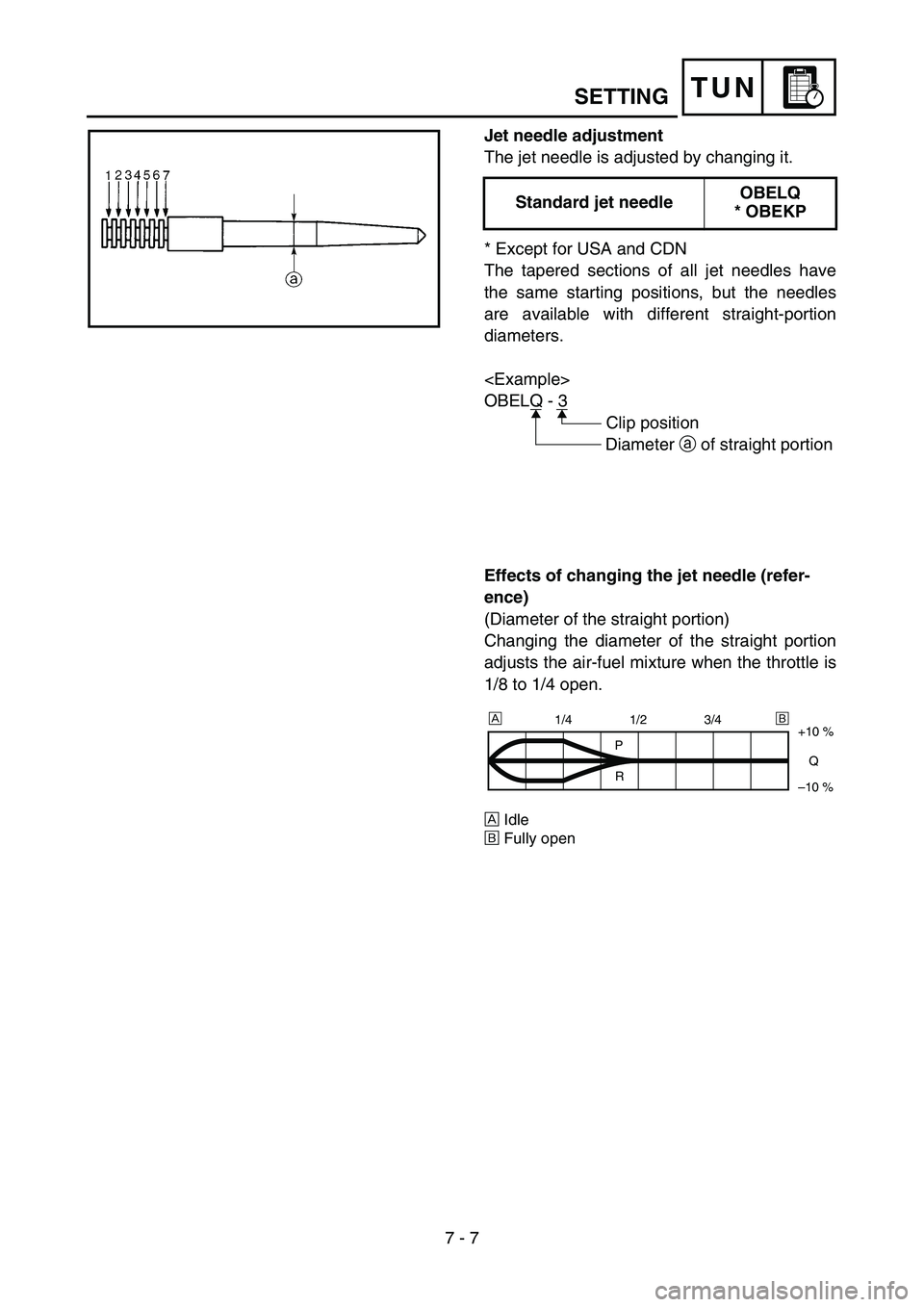

Page 636 of 674

YAMAHA YZ250F 2006  Owners Manual 7 - 7
TUN
Jet needle adjustment
The jet needle is adjusted by changing it.
* Except for USA and CDN
The tapered sections of all jet needles have
the same starting positions, but the needles
are availa

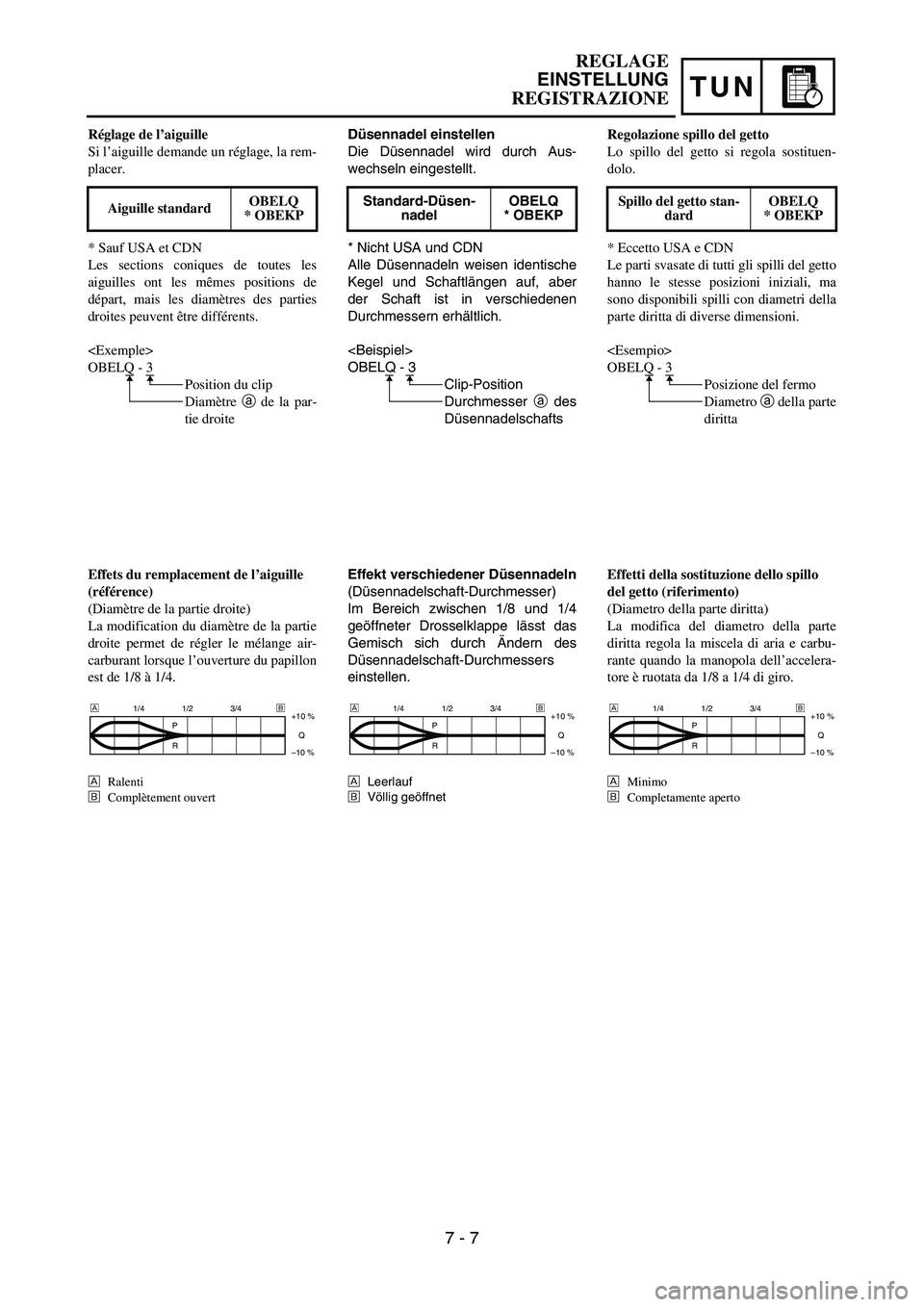

Page 637 of 674

YAMAHA YZ250F 2006  Owners Manual TUN
Düsennadel einstellen
Die Düsennadel wird durch Aus-
wechseln eingestellt.
* Nicht USA und CDN
Alle Düsennadeln weisen identische
Kegel und Schaftlängen auf, aber
der Schaft ist in verschieden

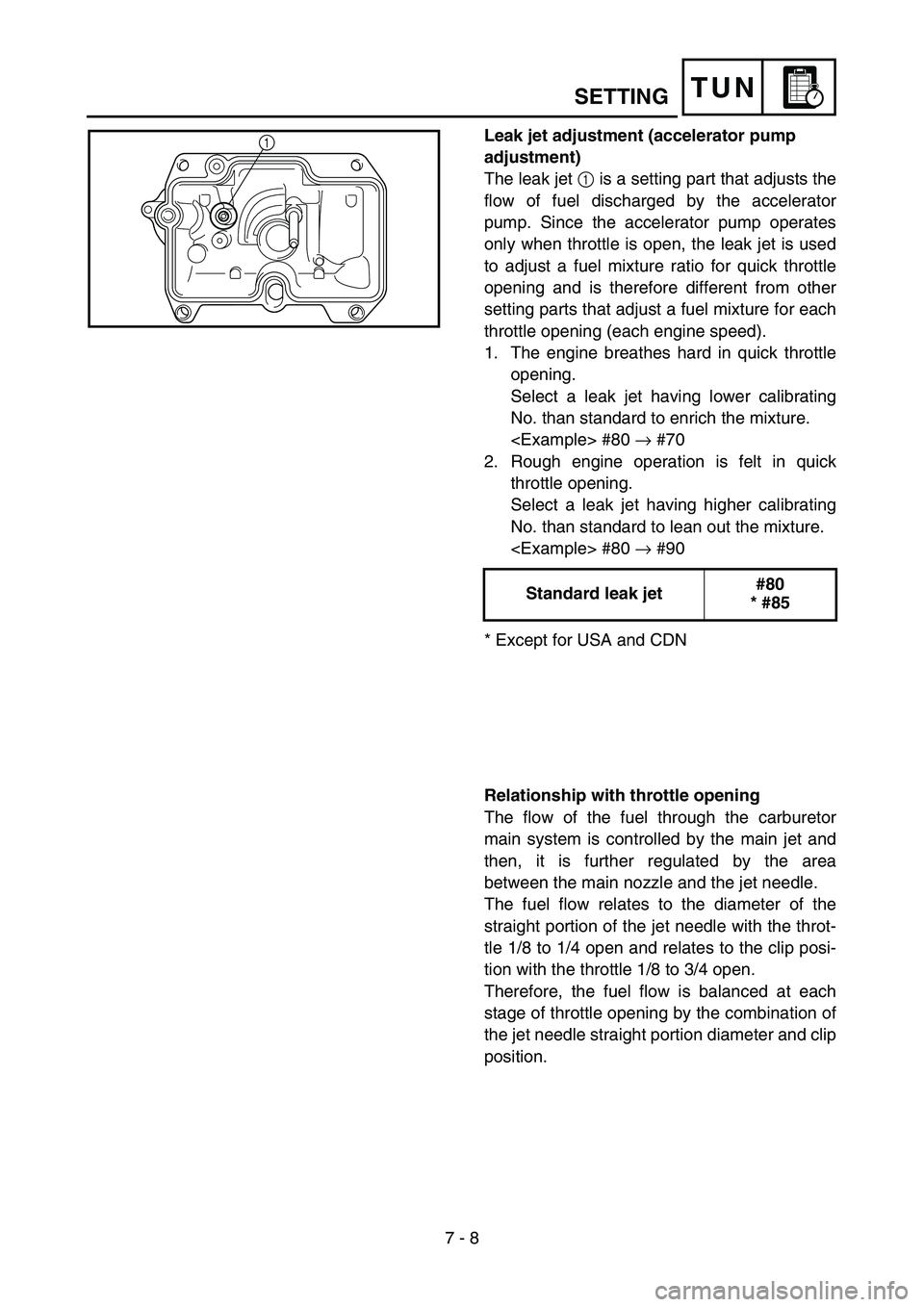

Page 638 of 674

YAMAHA YZ250F 2006  Owners Manual 7 - 8
TUN
Leak jet adjustment (accelerator pump
adjustment)
The leak jet 1 is a setting part that adjusts the
flow of fuel discharged by the accelerator
pump. Since the accelerator pump operates
onl

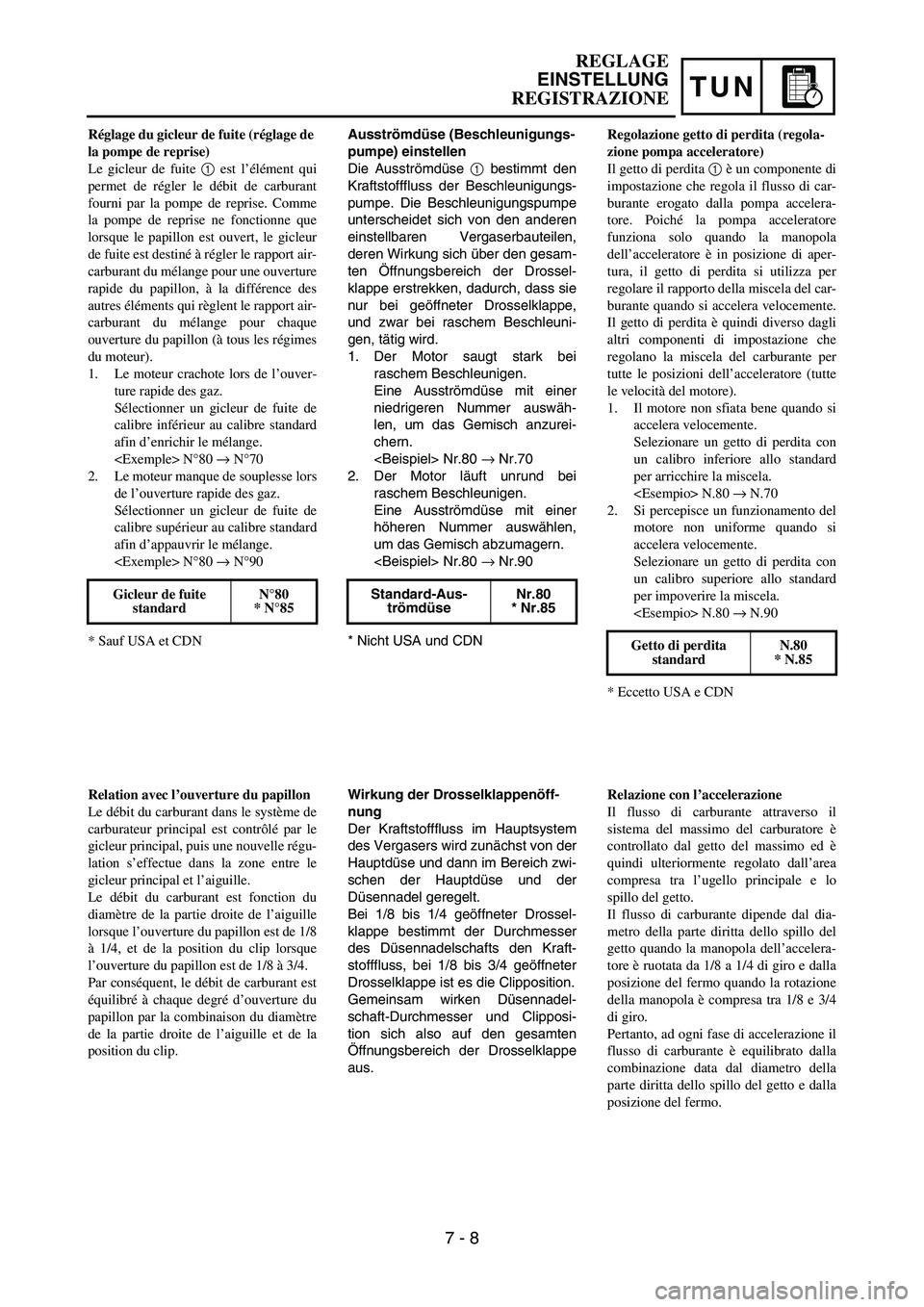

Page 639 of 674

YAMAHA YZ250F 2006  Owners Manual TUN
Ausströmdüse (Beschleunigungs-
pumpe) einstellen
Die Ausströmdüse 1 bestimmt den
Kraftstofffluss der Beschleunigungs-
pumpe. Die Beschleunigungspumpe
unterscheidet sich von den anderen
einstel

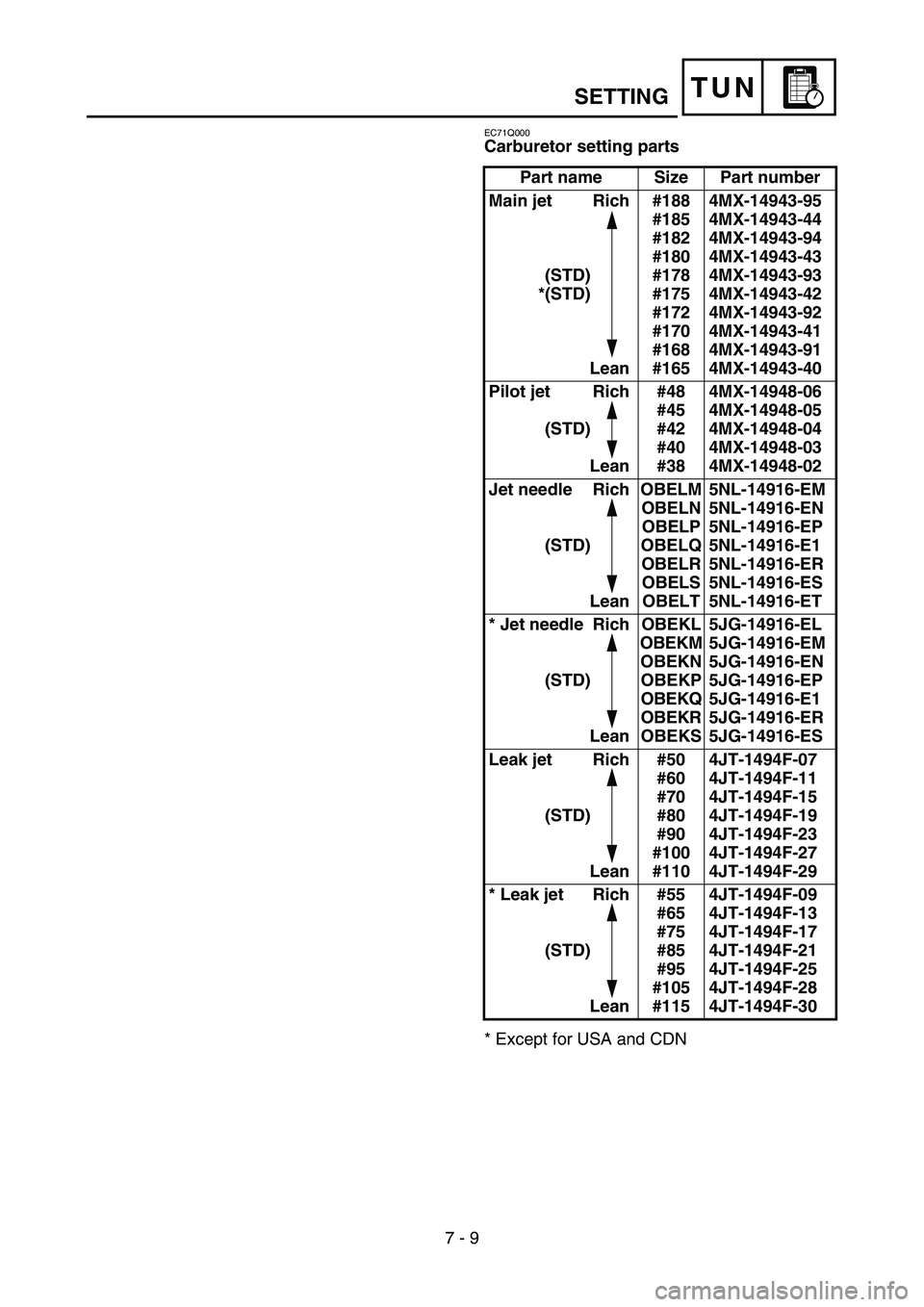

Page 640 of 674

YAMAHA YZ250F 2006  Owners Manual 7 - 9
TUNSETTING
EC71Q000
Carburetor setting parts
* Except for USA and CDNPart name Size Part number
Main jet Rich
(STD)
*(STD)
Lean#188
#185
#182
#180
#178
#175
#172
#170
#168
#1654MX-14943-95
4MX-1
