7-6
CHASSIS
CHASSIS
SÉLECTION DU TAUX DE
RÉDUCTION SECONDAIRE
(PIGNON)
rapport secondaire>
• Il est généralement admis que le rapport de démultiplication de la
transmission secondaire doit être
réduit pour une course de vitesse
comprenant de longues portions en
ligne droite et qu’il convient de
l’augmenter en cas de course sur
circuit comprenant de nombreux vi-
rages. Dans la pratique toutefois, la
vitesse dépendant des conditions
du terrain le jour de la course, on
veillera à effectuer des tours de cir-
cuit afin de régler la machine du
mieux possible pour la course.
• En pratique, il est très difficile d’ef-
fectuer des réglages convenant
parfaitement à un terrain donné et il
faudra en sacrifier quelques-uns. Il
convient de régler la machine en
fonction de la partie du circuit la
plus importante pour le résultat final
de la course. Dans ce cas, on effec-
tuera des essais sur la totalité du
circuit, en notant les temps intermé-
diaires pour les différentes parties
du circuit afin de calculer la moy-
enne et déterminer le taux de ré-
duction secondaire.
• Si le parcours comprend de longues lignes droites, régler la ma-
chine de manière qu’elle fournisse
des performances maximales vers
la fin des lignes droites, tout en évi-
tant un surrégime du moteur.
Chaque motocycliste a sa propre
technique de conduite et les perfor-
mances varient elles aussi d’une
moto à l’autre. On évitera donc de
copier les réglages d’une autre moto
et chacun effectuera ses propres
réglages en fonction de sa technique
personnelle.
PIÈCES DE RÉGLAGE DU PIGNON
DE COURONNE ET DE ROUE
ARRIÈRE
PRESSION DES PNEUS
Régler la pression des pneus en
fonction des conditions du terrain.
• En cas de conduite sous la pluie, sur terrain boueux, sablonneux ou
glissant, réduire la pression des
pneus pour une meilleure
adhérence.
• Sur route pavée ou sur surface du- re, augmenter la pression des
pneus afin d’éviter les crevaisons. RÉGLAGE DE LA FOURCHE
Régler la fourche en fonction de l’ex-
périence de conduite du pilote sur le
terrain ainsi que des conditions du
terrain.
Les trois réglages de la fourche sont
les suivants:
1. Réglage de l’amortissement
pneumatique
• Ajuster la quantité d’huile de
fourche.
2. Réglage de la précontrainte du ressort
• Changer de ressort.
3. Réglage de la force d’amortisse- ment
• Régler la force de compression.
• Régler l’amortissement à la détente.
Le ressort a une action sur la
charge tandis que la force d’am-
ortissement agit sur la vitesse de
la course d’amortissement.
MODIFICATION DE LA QUANTITÉ
ET CARACTÉRISTIQUES DE
L'HUILE DE FOURCHE
Les caractéristiques d’amortissement
en fin de course peuvent être modi-
fiées en changeant la quantité d’huile
de fourche.
Ajuster le niveau d’huile en ajou-
tant ou en retirant 5 cm3 (0.2 Imp
oz, 0.2 US oz) à la fois. Quand le
niveau d’huile est trop bas, il se
produit un bruit lorsque la fourche
est entièrement comprimée, ou le
pilote ressent une certaine pres-
sion dans les mains ou le corps.
Au contraire, quand le niveau
d’huile est trop élevé, les car-
actéristiques du ressort pneuma-
tique tendent à être plus rigides,
détériorant ainsi les performances
et les caractéristiques. Il est donc
important de régler le niveau
d’huile dans la fourche conformé-
ment aux spécifications données.
Taux de réduction secondaire = Nombre de dents de la cou-
ronne arrière/Nombre de dents
du pignon d’entraînement
Taux standard de ré-
duction secondaire 49/13
(3.769)
Nom de la
pièce Taill
e Numéro de
référence
Couronne
arrière "1" (STD) 13T 9383B-13218
Couronne
arrière "2" 47T 1C3-25447-00
48T 1C3-25448-00
(STD) 49T 1C3-25449-00 50T 1C3-25450-00
51T 1C3-25451-00
52T 1C3-25452-00
Pression des pneus stan-
dard: 100 kPa (1.0 kgf/cm
2,
15 psi)
Plage de réglage: 60–80 kPa (0.6–0.8 kgf/
cm
2, 9.0–12 psi)
Plage de réglage: 100–120 kPa (1.0–1.2
kgf/cm
2, 15–18 psi)
Niveau d’huile standard:
330 cm3 (11.6 Imp oz,
11.2 US oz)
Plage de réglage: 300–375 cm
3(10.6–13.2
Imp oz, 10.1–12.7 US
oz)

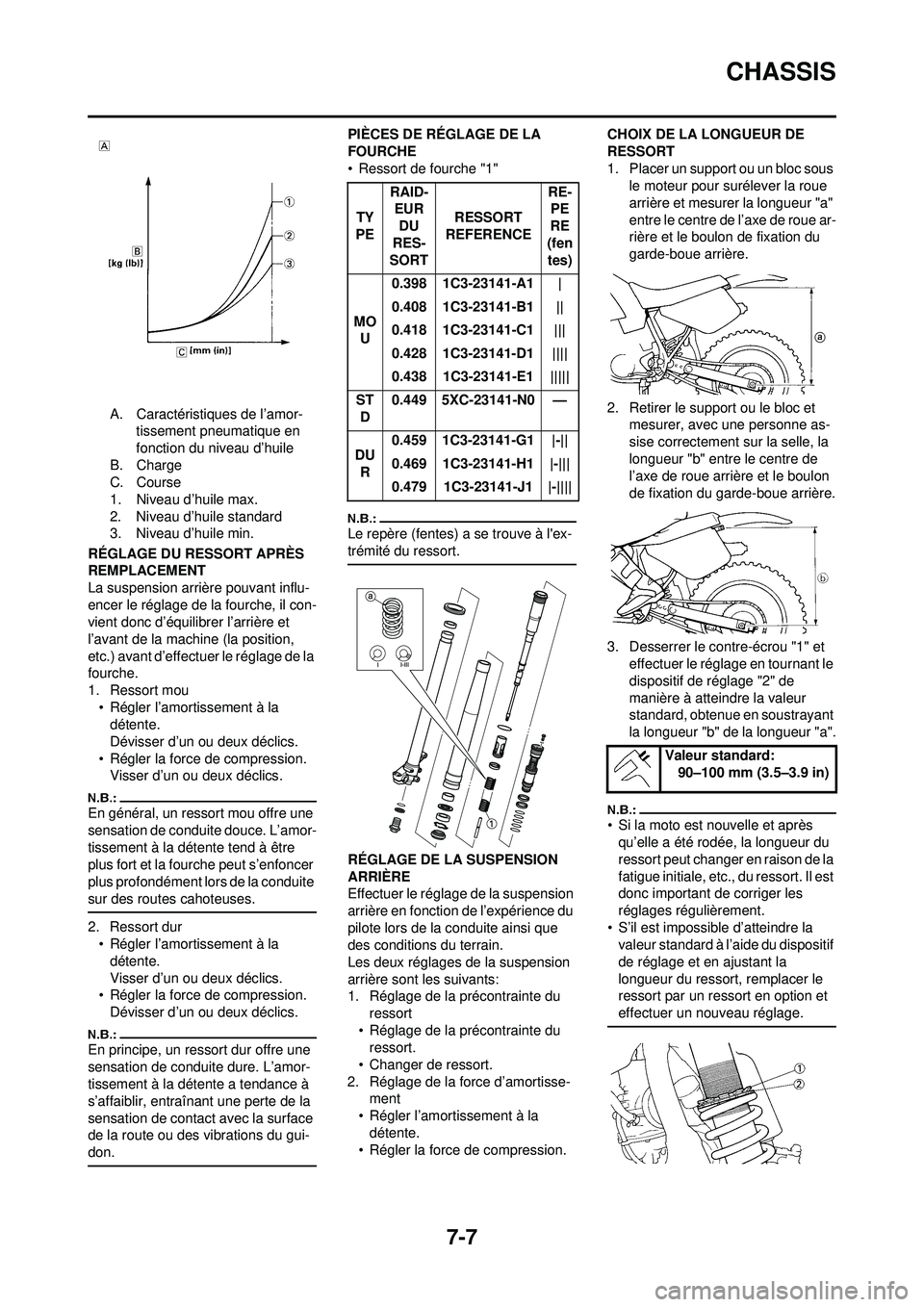

7-7
CHASSIS
A. Caractéristiques de l’amor-tissement pneumatique en
fonction du niveau d’huile
B. Charge
C. Course
1. Niveau d’huile max.
2. Niveau d’huile standard
3. Niveau d’huile min.
RÉGLAGE DU RESSORT APRÈS
REMPLACEMENT
La suspension arrière pouvant influ-
encer le réglage de la fourche, il con-
vient donc d’équilibrer l’arrière et
l’avant de la machine (la position,
etc.) avant d’effectuer le réglage de la
fourche.
1. Ressort mou • Régler l’amortissement à la détente.
Dévisser d’un ou deux déclics.
• Régler la force de compression. Visser d’un ou deux déclics.
En général, un ressort mou offre une
sensation de conduite douce. L’amor-
tissement à la détente tend à être
plus fort et la fourche peut s’enfoncer
plus profondément lors de la conduite
sur des routes cahoteuses.
2. Ressort dur• Régler l’amortissement à la
détente.
Visser d’un ou deux déclics.
• Régler la force de compression.
Dévisser d’un ou deux déclics.
En principe, un ressort dur offre une
sensation de conduite dure. L’amor-
tissement à la détente a tendance à
s’affaiblir, entraînant une perte de la
sensation de contact avec la surface
de la route ou des vibrations du gui-
don.
PIÈCES DE RÉGLAGE DE LA
FOURCHE
• Ressort de fourche "1"
Le repère (fentes) a se trouve à l'ex-
trémité du ressort.
RÉGLAGE DE LA SUSPENSION
ARRIÈRE
Effectuer le réglage de la suspension
arrière en fonction de l’expérience du
pilote lors de la conduite ainsi que
des conditions du terrain.
Les deux réglages de la suspension
arrière sont les suivants:
1. Réglage de la précontrainte du ressort
• Réglage de la précontrainte du ressort.
• Changer de ressort.
2. Réglage de la force d’amortisse- ment
• Régler l’amortissement à la détente.
• Régler la force de compression. CHOIX DE LA LONGUEUR DE
RESSORT
1. Placer un support ou un bloc sous
le moteur pour surélever la roue
arrière et mesurer la longueur "a"
entre le centre de l’axe de roue ar-
rière et le boulon de fixation du
garde-boue arrière.
2. Retirer le support ou le bloc et mesurer, avec une personne as-
sise correctement sur la selle, la
longueur "b" entre le centre de
l’axe de roue arrière et le boulon
de fixation du garde-boue arrière.
3. Desserrer le contre-écrou "1" et effectuer le réglage en tournant le
dispositif de réglage "2" de
manière à atteindre la valeur
standard, obtenue en soustrayant
la longueur "b" de la longueur "a".
• Si la moto est nouvelle et après qu’elle a été rodée, la longueur du
ressort peut changer en raison de la
fatigue initiale, etc., du ressort. Il est
donc important de corriger les
réglages régulièrement.
• S’il est impossible d’atteindre la valeur standard à l’aide du dispositif
de réglage et en ajustant la
longueur du ressort, remplacer le
ressort par un ressort en option et
effectuer un nouveau réglage.
TY
PE RAID-
EUR
DU
RES-
SORT RESSORT
REFERENCE RE-
PE
RE
(fen tes)
MO U 0.398 1C3-23141-A1 |
0.408 1C3-23141-B1 ||
0.418 1C3-23141-C1 |||
0.428 1C3-23141-D1 ||||
0.438 1C3-23141-E1 |||||
ST D 0.449 5XC-23141-N0 —
DU R 0.459 1C3-23141-G1 |-||
0.469 1C3-23141-H1 |-|||
0.479 1C3-23141-J1 |-||||
Valeur standard:
90–100 mm (3.5–3.9 in)

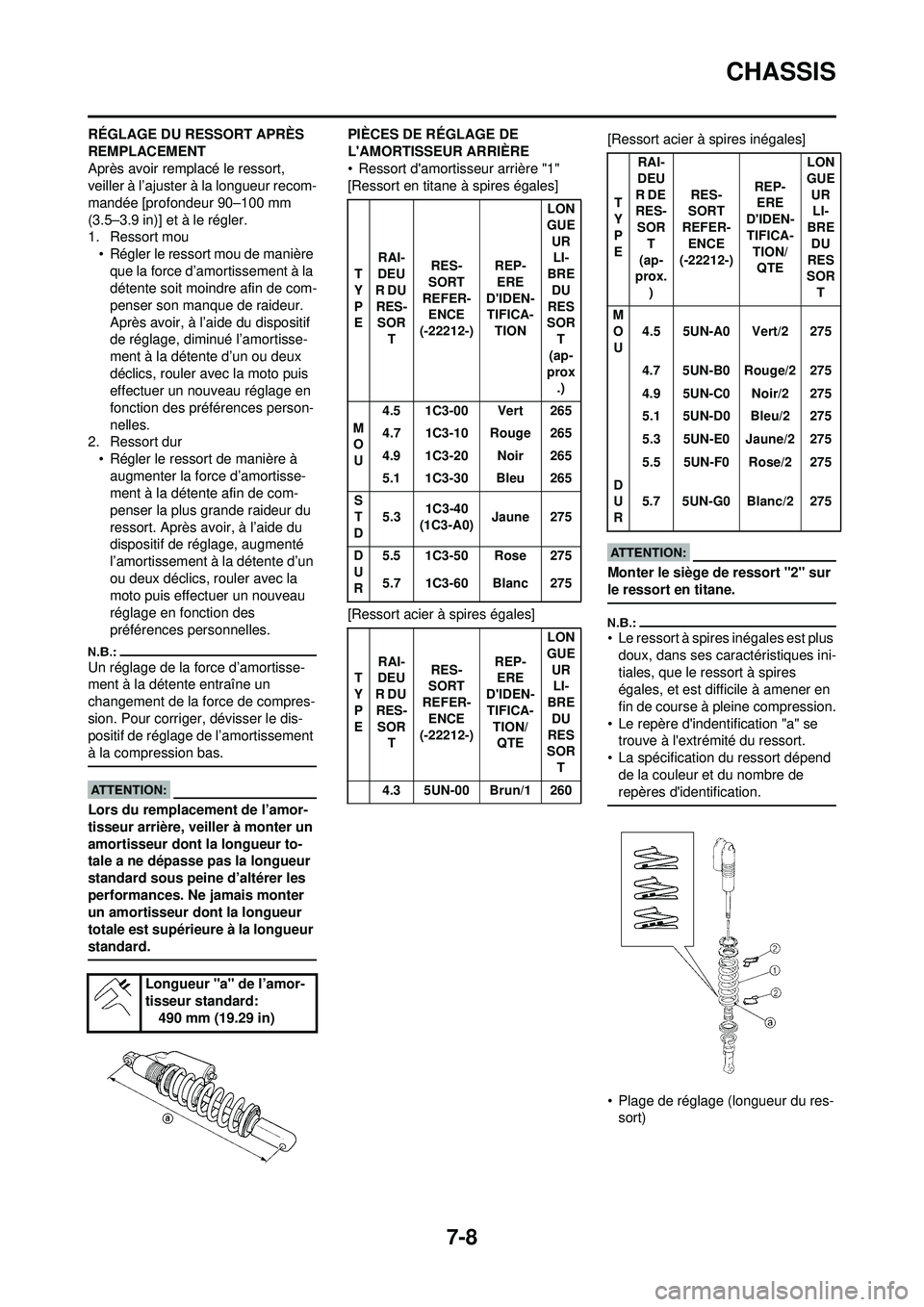

7-8
CHASSIS
RÉGLAGE DU RESSORT APRÈS
REMPLACEMENT
Après avoir remplacé le ressort,
veiller à l’ajuster à la longueur recom-
mandée [profondeur 90–100 mm
(3.5–3.9 in)] et à le régler.
1. Ressort mou• Régler le ressort mou de manière que la force d’amortissement à la
détente soit moindre afin de com-
penser son manque de raideur.
Après avoir, à l’aide du dispositif
de réglage, diminué l’amortisse-
ment à la détente d’un ou deux
déclics, rouler avec la moto puis
effectuer un nouveau réglage en
fonction des préférences person-
nelles.
2. Ressort dur
• Régler le ressort de manière à augmenter la force d’amortisse-
ment à la détente afin de com-
penser la plus grande raideur du
ressort. Après avoir, à l’aide du
dispositif de réglage, augmenté
l’amortissement à la détente d’un
ou deux déclics, rouler avec la
moto puis effectuer un nouveau
réglage en fonction des
préférences personnelles.
Un réglage de la force d’amortisse-
ment à la détente entraîne un
changement de la force de compres-
sion. Pour corriger, dévisser le dis-
positif de réglage de l’amortissement
à la compression bas.
Lors du remplacement de l’amor-
tisseur arrière, veiller à monter un
amortisseur dont la longueur to-
tale a ne dépasse pas la longueur
standard sous peine d’altérer les
performances. Ne jamais monter
un amortisseur dont la longueur
totale est supérieure à la longueur
standard.
PIÈCES DE RÉGLAGE DE
L'AMORTISSEUR ARRIÈRE
• Ressort d'amortisseur arrière "1"
[Ressort en titane à spires égales]
[Ressort acier à spires égales] [Ressort acier à spires inégales]
Monter le siège de ressort "2" sur
le ressort en titane.
• Le ressort à spires inégales est plus
doux, dans ses caractéristiques ini-
tiales, que le ressort à spires
égales, et est difficile à amener en
fin de course à pleine compression.
• Le repère d'indentification "a" se trouve à l'extrémité du ressort.
• La spécification du ressort dépend de la couleur et du nombre de
repères d'identification.
• Plage de réglage (longueur du res-sort)
Longueur "a" de l’amor-
tisseur standard:
490 mm (19.29 in)
T
Y
P
E RAI-
DEU
R DU
RES- SOR
T RES-
SORT
REFER- ENCE
(-22212-) REP-
ERE
D'IDEN- TIFICA-
TION LON
GUE
UR LI-
BRE DU
RES
SOR
T
(ap-
prox .)
M O
U 4.5 1C3-00 Vert 265
4.7 1C3-10 Rouge 265
4.9 1C3-20 Noir 265
5.1 1C3-30 Bleu 265
S T
D 5.3
1C3-40
(1C3-A0) Jaune 275
D
U
R 5.5 1C3-50 Rose 275
5.7 1C3-60 Blanc 275
T
Y
P
E RAI-
DEU
R DU RES-
SOR T RES-
SORT
REFER- ENCE
(-22212-) REP-
ERE
D'IDEN- TIFICA-
TION/ QTE LON
GUE
UR LI-
BRE DU
RES
SOR
T
4.3 5UN-00 Brun/1 260
T
Y
P
E RAI-
DEU
R DE
RES- SOR T
(ap-
prox.
) RES-
SORT
REFER- E N C E
(-22212-) REP-
ERE
D'IDEN- TIFICA-
TION/ QTE LON
GUE
UR LI-
BRE DU
RES
SOR
T
M OU 4.5 5UN-A0 Vert/2 275
4.7 5UN-B0 Rouge/2 275
4.9 5UN-C0 Noir/2 275
5.1 5UN-D0 Bleu/2 275
5.3 5UN-E0 Jaune/2 275
5.5 5UN-F0 Rose/2 275
D
U
R 5.7 5UN-G0 Blanc/2 275

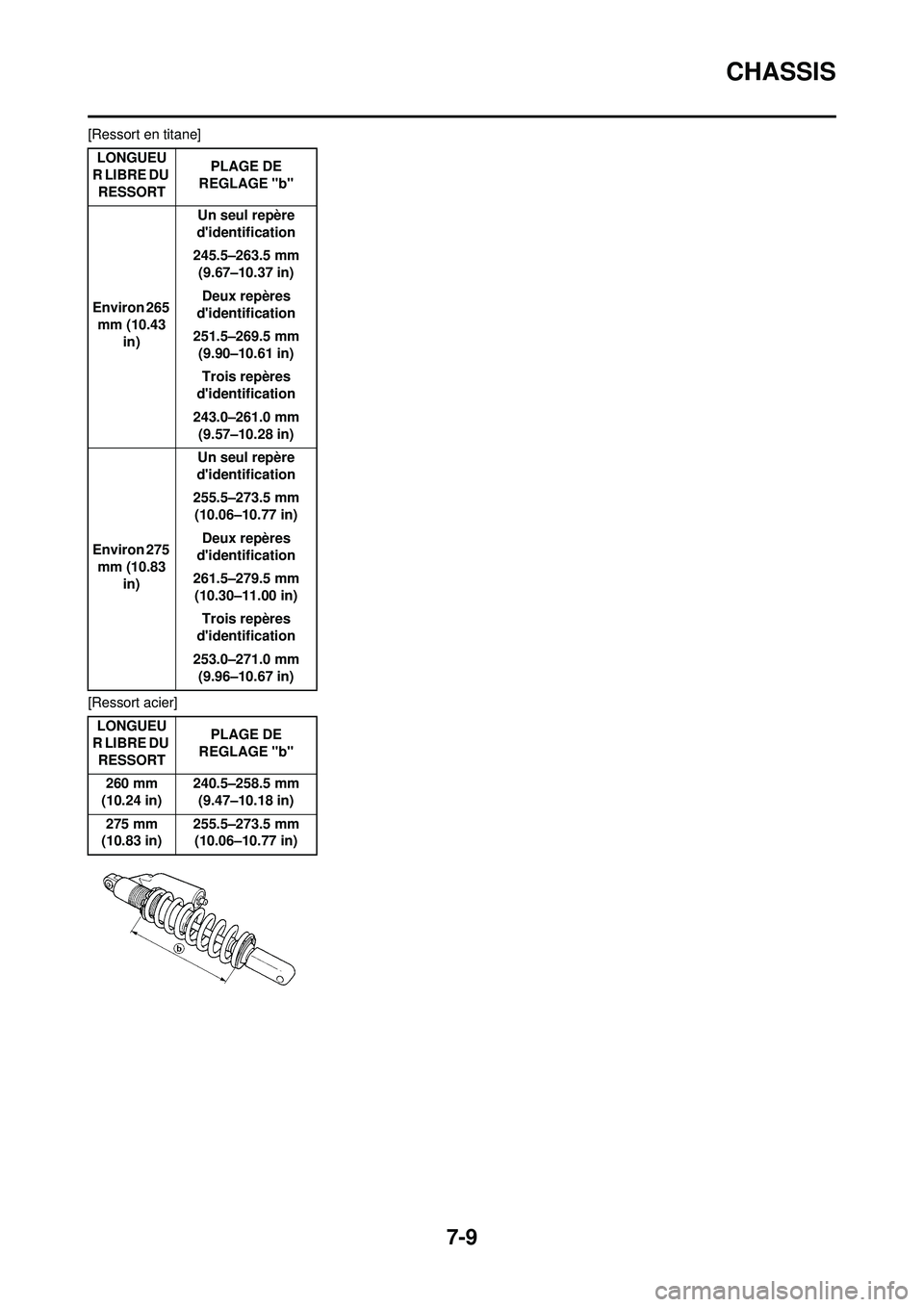

7-9
CHASSIS
[Ressort en titane]
[Ressort acier]LONGUEU
R LIBRE DU RESSORT PLAGE DE
REGLAGE "b"
Environ 265 mm (10.43
in) Un seul repère
d'identification
245.5–263.5 mm (9.67–10.37 in)
Deux repères
d'identification
251.5–269.5 mm (9.90–10.61 in)
Trois repères
d'identification
243.0–261.0 mm (9.57–10.28 in)
Environ 275 mm (10.83
in) Un seul repère
d'identification
255.5–273.5 mm (10.06–10.77 in)
Deux repères
d'identification
261.5–279.5 mm (10.30–11.00 in)
Trois repères
d'identification
253.0–271.0 mm (9.96–10.67 in)
LONGUEU
R LIBRE DU RESSORT PLAGE DE
REGLAGE "b"
260 mm
(10.24 in) 240.5–258.5 mm
(9.47–10.18 in)
275 mm
(10.83 in) 255.5–273.5 mm
(10.06–10.77 in)

7-10
CHASSIS

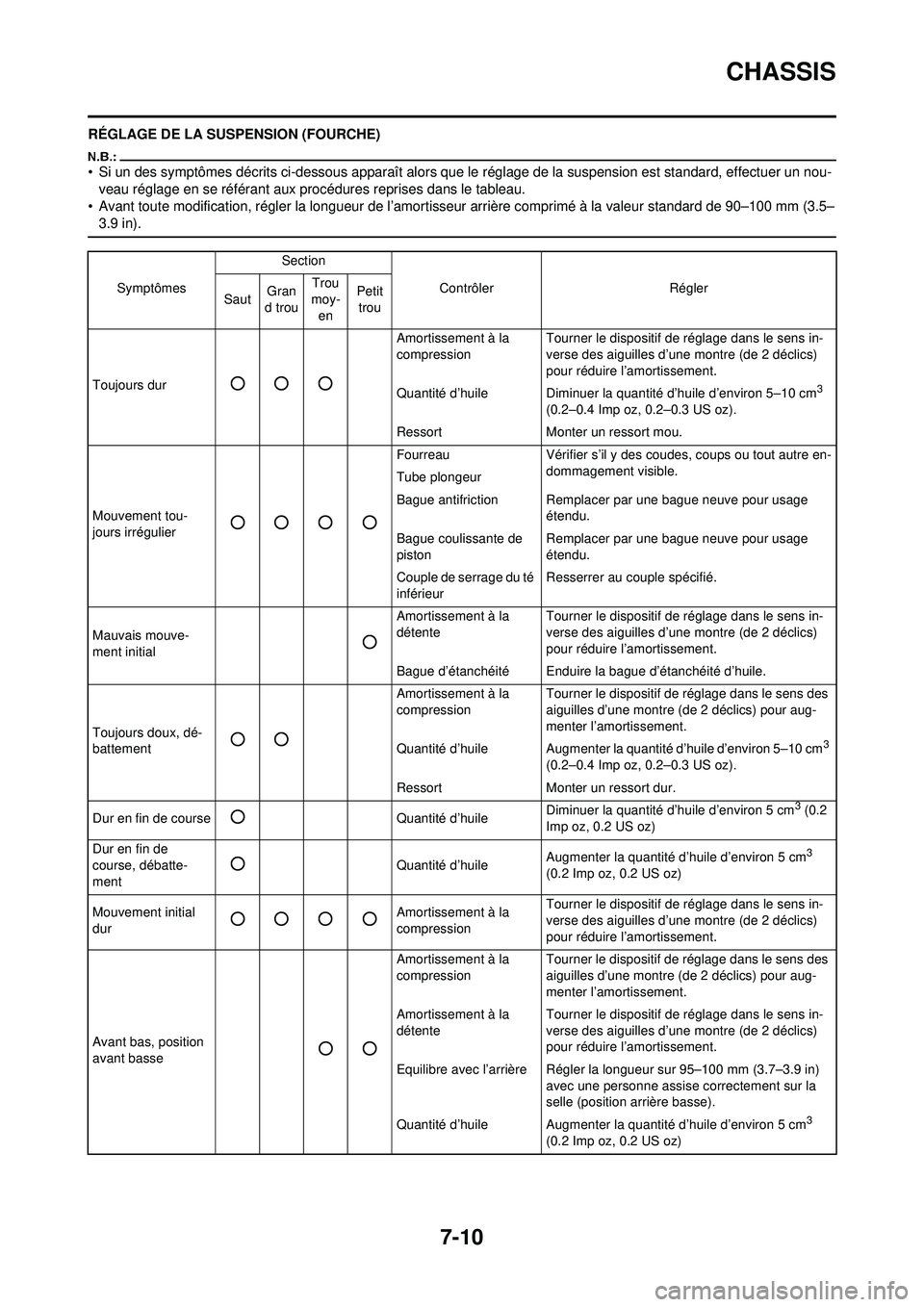

RÉGLAGE DE LA SUSPENSION (FOURCHE)
• Si un des symptômes décrits ci-dessous apparaît alors que le réglage de la suspension est standard, effectuer un nou-veau réglage en se référant aux procédures reprises dans le tableau.
• Avant toute modification, régler la longueur de l’amortisseur arrière comprimé à la valeur standard de 90–100 mm (3.5– 3.9 in).
Symptômes Section
Contrôler Régler
Saut Gran
d trou Trou
moy- en Petit
trou
Toujours dur
○○○
Amortissement à la
compression Tourner le dispositif de réglage dans le sens in-
verse des aiguilles d’une montre (de 2 déclics)
pour réduire l’amortissement.
Quantité d’huile Diminuer la quantité d’huile d’environ 5–10 cm
3
(0.2–0.4 Imp oz, 0.2–0.3 US oz).
Ressort Monter un ressort mou.
Mouvement tou-
jours irrégulier
○○○○
Fourreau Vérifier s’il y des coudes, coups ou tout autre en-
dommagement visible.
Tube plongeur
Bague antifriction Remplacer par une bague neuve pour usage
étendu.
Bague coulissante de
piston Remplacer par une bague neuve pour usage
étendu.
Couple de serrage du té
inférieur Resserrer au couple spécifié.
Mauvais mouve-
ment initial
○
Amortissement à la
détente Tourner le dispositif de réglage dans le sens in-
verse des aiguilles d’une montre (de 2 déclics)
pour réduire l’amortissement.
Bague d’étanchéité Enduire la bague d’étanchéité d’huile.
Toujours doux, dé-
battement
○○
Amortissement à la
compression Tourner le dispositif de réglage dans le sens des
aiguilles d’une montre (de 2 déclics) pour aug-
menter l’amortissement.
Quantité d’huile Augmenter la quantité d’huile d’environ 5–10 cm
3
(0.2–0.4 Imp oz, 0.2–0.3 US oz).
Ressort Monter un ressort dur.
Dur en fin de course
○Quantité d’huile Diminuer la quantité d’huile d’environ 5 cm3 (0.2
Imp oz, 0.2 US oz)
Dur en fin de
course, débatte-
ment
○Quantité d’huile Augmenter la quantité d’huile d’environ 5 cm3
(0.2 Imp oz, 0.2 US oz)
Mouvement initial
dur
○○○○Amortissement à la
compression Tourner le dispositif de réglage dans le sens in-
verse des aiguilles d’une montre (de 2 déclics)
pour réduire l’amortissement.
Avant bas, position
avant basse
○○
Amortissement à la
compression Tourner le dispositif de réglage dans le sens des
aiguilles d’une montre (de 2 déclics) pour aug-
menter l’amortissement.
Amortissement à la
détente Tourner le dispositif de réglage dans le sens in-
verse des aiguilles d’une montre (de 2 déclics)
pour réduire l’amortissement.
Equilibre avec l’arrière Régler la longueur sur 95–100 mm (3.7–3.9 in) avec une personne assise correctement sur la
selle (position arrière basse).
Quantité d’huile Augmenter la quantité d’huile d’environ 5 cm
3
(0.2 Imp oz, 0.2 US oz)

7-11
CHASSIS

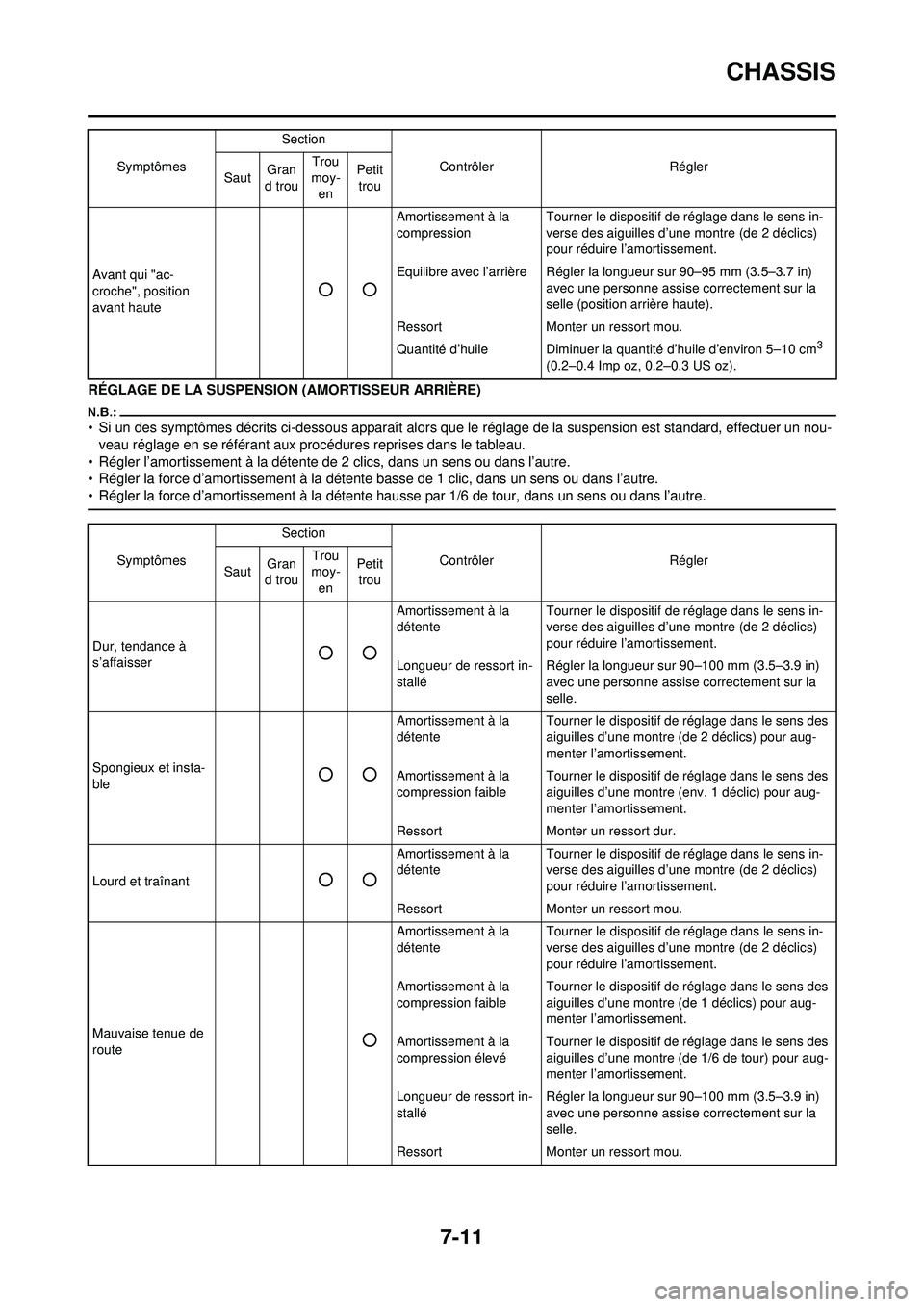

RÉGLAGE DE LA SUSPENSION (AMORTISSEUR ARRIÈRE)
• Si un des symptômes décrits ci-dessous apparaît alors que le réglage de la suspension est standard, effectuer un nou-veau réglage en se référant aux procédures reprises dans le tableau.
• Régler l’amortissement à la détente de 2 clics, dans un sens ou dans l’autre.
• Régler la force d’amortissement à la détente basse de 1 clic, dans un sens ou dans l’autre.
• Régler la force d’amortissement à la détente hausse par 1/6 de tour, dans un sens ou dans l’autre.
Avant qui "ac-
croche", position
avant haute
○○
Amortissement à la
compression Tourner le dispositif de réglage dans le sens in-
verse des aiguilles d’une montre (de 2 déclics)
pour réduire l’amortissement.
Equilibre avec l’arrière Régler la longueur sur 90–95 mm (3.5–3.7 in) avec une personne assise correctement sur la
selle (position arrière haute).
Ressort Monter un ressort mou.
Quantité d’huile Diminuer la quantité d’huile d’environ 5–10 cm
3
(0.2–0.4 Imp oz, 0.2–0.3 US oz).
Symptômes
Section
Contrôler Régler
Saut Gran
d trou Trou
moy- en Petit
trou
Symptômes Section
Contrôler Régler
Saut Gran
d trou Trou
moy-
en Petit
trou
Dur, tendance à
s’affaisser
○○
Amortissement à la
détente Tourner le dispositif de réglage dans le sens in-
verse des aiguilles d’une montre (de 2 déclics)
pour réduire l’amortissement.
Longueur de ressort in-
stallé Régler la longueur sur 90–100 mm (3.5–3.9 in)
avec une personne assise correctement sur la
selle.
Spongieux et insta-
ble
○○
Amortissement à la
détente Tourner le dispositif de réglage dans le sens des
aiguilles d’une montre (de 2 déclics) pour aug-
menter l’amortissement.
Amortissement à la
compression faible Tourner le dispositif de réglage dans le sens des
aiguilles d’une montre (env. 1 déclic) pour aug-
menter l’amortissement.
Ressort Monter un ressort dur.
Lourd et traînant
○○
Amortissement à la
détente Tourner le dispositif de réglage dans le sens in-
verse des aiguilles d’une montre (de 2 déclics)
pour réduire l’amortissement.
Ressort Monter un ressort mou.
Mauvaise tenue de
route
○
Amortissement à la
détente Tourner le dispositif de réglage dans le sens in-
verse des aiguilles d’une montre (de 2 déclics)
pour réduire l’amortissement.
Amortissement à la
compression faible Tourner le dispositif de réglage dans le sens des
aiguilles d’une montre (de 1 déclics) pour aug-
menter l’amortissement.
Amortissement à la
compression élevé Tourner le dispositif de réglage dans le sens des
aiguilles d’une montre (de 1/6 de tour) pour aug-
menter l’amortissement.
Longueur de ressort in-
stallé Régler la longueur sur 90–100 mm (3.5–3.9 in)
avec une personne assise correctement sur la
selle.
Ressort Monter un ressort mou.

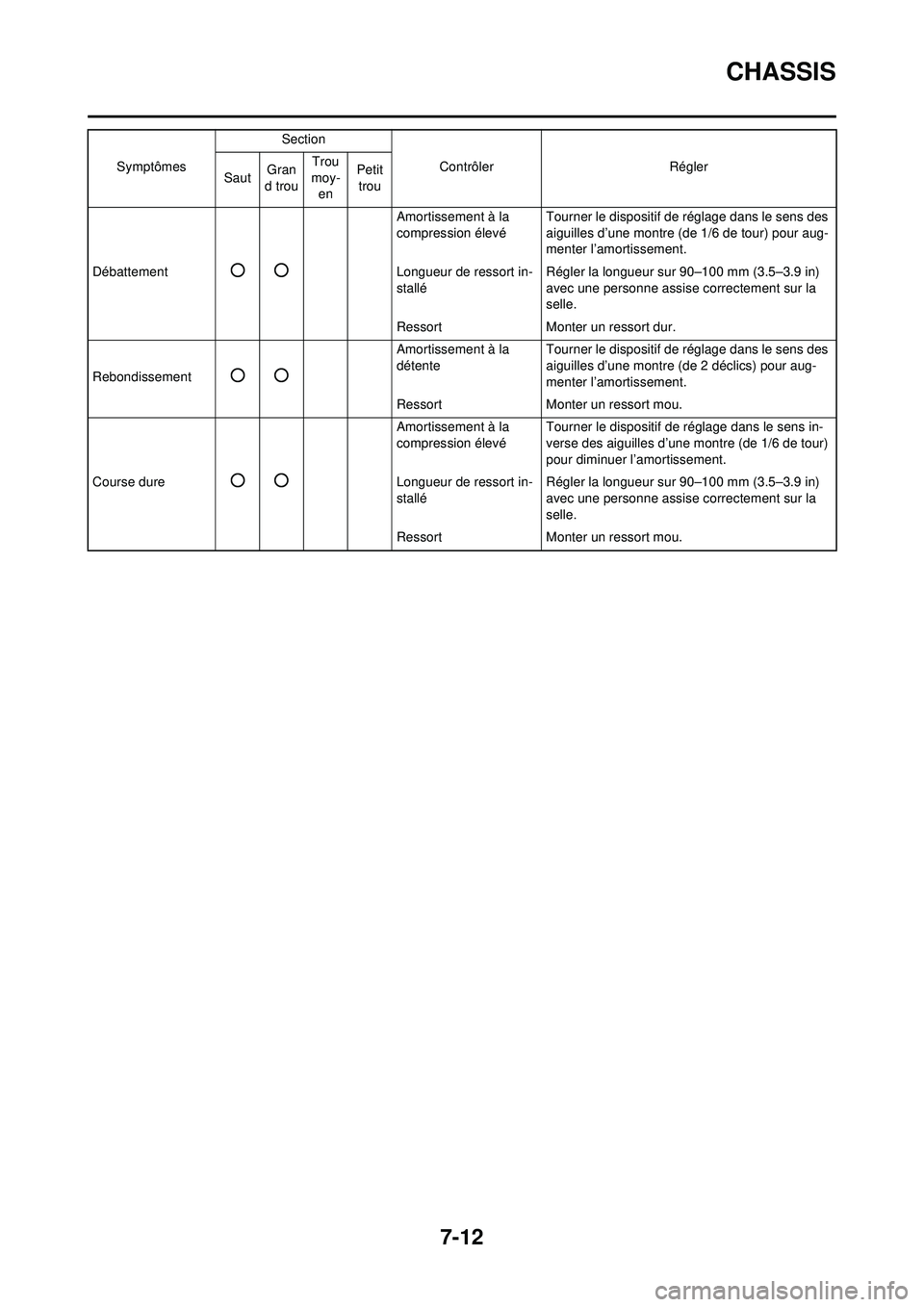

7-12
CHASSIS
Débattement○○
Amortissement à la
compression élevéTourner le dispositif de réglage dans le sens des
aiguilles d’une montre (de 1/6 de tour) pour aug-
menter l’amortissement.
Longueur de ressort in-
stallé Régler la longueur sur 90–100 mm (3.5–3.9 in)
avec une personne assise correctement sur la
selle.
Ressort Monter un ressort dur.
Rebondissement
○○
Amortissement à la
détente Tourner le dispositif de réglage dans le sens des
aiguilles d’une montre (de 2 déclics) pour aug-
menter l’amortissement.
Ressort Monter un ressort mou.
Course dure
○○
Amortissement à la
compression élevé Tourner le dispositif de réglage dans le sens in-
verse des aiguilles d’une montre (de 1/6 de tour)
pour diminuer l’amortissement.
Longueur de ressort in-
stallé Régler la longueur sur 90–100 mm (3.5–3.9 in)
avec une personne assise correctement sur la
selle.
Ressort Monter un ressort mou.
Symptômes
Section
Contrôler Régler
Saut Gran
d trou Trou
moy- en Petit
trou

PRINTED\bIN\bJAPAN(\f)
IMPRIMÉ\bSUR\bPAPIER\bR\)ECYCLÉ\bYAMAHA\bMOTOR\bCO.,\bLTD.
2500\b SHINGAI\b IWATA\b SHIZUOKA\b JAPAN
