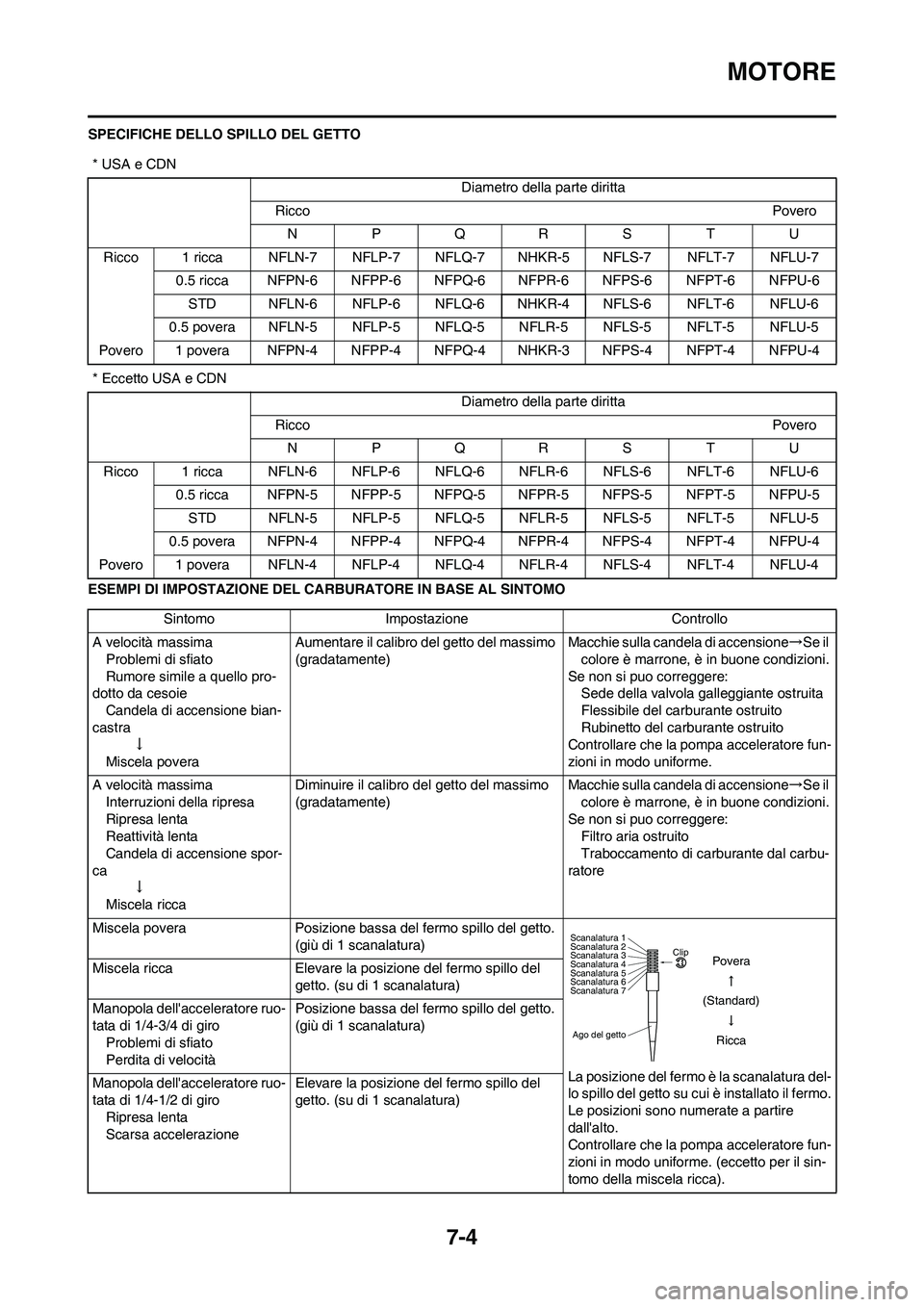

7-4
MOTORE
SPECIFICHE DELLO SPILLO DEL GETTO
ESEMPI DI IMPOSTAZIONE DEL CARBURATORE IN BASE AL SINTOMO * USA e CDN
Diametro della parte diritta
RiccoPovero
NPQRS TU
Ricco 1 ricca NFLN-7 NFLP-7 NFLQ-7 NHKR-5 NFLS-7 NFLT-7 NFLU-7
0.5 ricca NFPN-6 NFPP-6 NFPQ-6 NFPR-6 NFPS-6 NFPT-6 NFPU-6
STD NFLN-6 NFLP-6 NFLQ-6 NHKR-4 NFLS-6 NFLT-6 NFLU-6
0.5 povera NFLN-5 NFLP-5 NFLQ-5 NFLR-5 NFLS-5 NFLT-5 NFLU-5
Povero 1 povera NFPN-4 NFPP-4 NFPQ-4 NHKR-3 NFPS-4 NFPT-4 NFPU-4
* Eccetto USA e CDN
Diametro della parte diritta
RiccoPovero
NPQRS TU
Ricco 1 ricca NFLN-6 NFLP-6 NFLQ-6 NFLR-6 NFLS-6 NFLT-6 NFLU-6
0.5 ricca NFPN-5 NFPP-5 NFPQ-5 NFPR-5 NFPS-5 NFPT-5 NFPU-5
STD NFLN-5 NFLP-5 NFLQ-5 NFLR-5 NFLS-5 NFLT-5 NFLU-5
0.5 povera NFPN-4 NFPP-4 NFPQ-4 NFPR-4 NFPS-4 NFPT-4 NFPU-4
Povero 1 povera NFLN-4 NFLP-4 NFLQ-4 NFLR-4 NFLS-4 NFLT-4 NFLU-4
Sintomo Impostazione Controllo
A velocità massima
Problemi di sfiato
Rumore simile a quello pro-
dotto da cesoie
Candela di accensione bian-
castra
↓
Miscela poveraAumentare il calibro del getto del massimo
(gradatamente)Macchie sulla candela di accensione→Se il
colore è marrone, è in buone condizioni.
Se non si puo correggere:
Sede della valvola galleggiante ostruita
Flessibile del carburante ostruito
Rubinetto del carburante ostruito
Controllare che la pompa acceleratore fun-
zioni in modo uniforme.
A velocità massima
Interruzioni della ripresa
Ripresa lenta
Reattività lenta
Candela di accensione spor-
ca
↓
Miscela riccaDiminuire il calibro del getto del massimo
(gradatamente)Macchie sulla candela di accensione→Se il
colore è marrone, è in buone condizioni.
Se non si puo correggere:
Filtro aria ostruito
Traboccamento di carburante dal carbu-
ratore
Miscela povera Posizione bassa del fermo spillo del getto.
(giù di 1 scanalatura)
La posizione del fermo è la scanalatura del-
lo spillo del getto su cui è installato il fermo.
Le posizioni sono numerate a partire
dall'alto.
Controllare che la pompa acceleratore fun-
zioni in modo uniforme. (eccetto per il sin-
tomo della miscela ricca). Miscela ricca Elevare la posizione del fermo spillo del
getto. (su di 1 scanalatura)
Manopola dell'acceleratore ruo-
tata di 1/4-3/4 di giro
Problemi di sfiato
Perdita di velocitàPosizione bassa del fermo spillo del getto.
(giù di 1 scanalatura)
Manopola dell'acceleratore ruo-
tata di 1/4-1/2 di giro
Ripresa lenta
Scarsa accelerazioneElevare la posizione del fermo spillo del
getto. (su di 1 scanalatura)
Ago del gettoClip
Scanalatura 7 Scanalatura 6
Scanalatura 5
Scanalatura 4
Scanalatura 3
Scanalatura 2
Scanalatura 1
Povera
(Standard)
Ricca

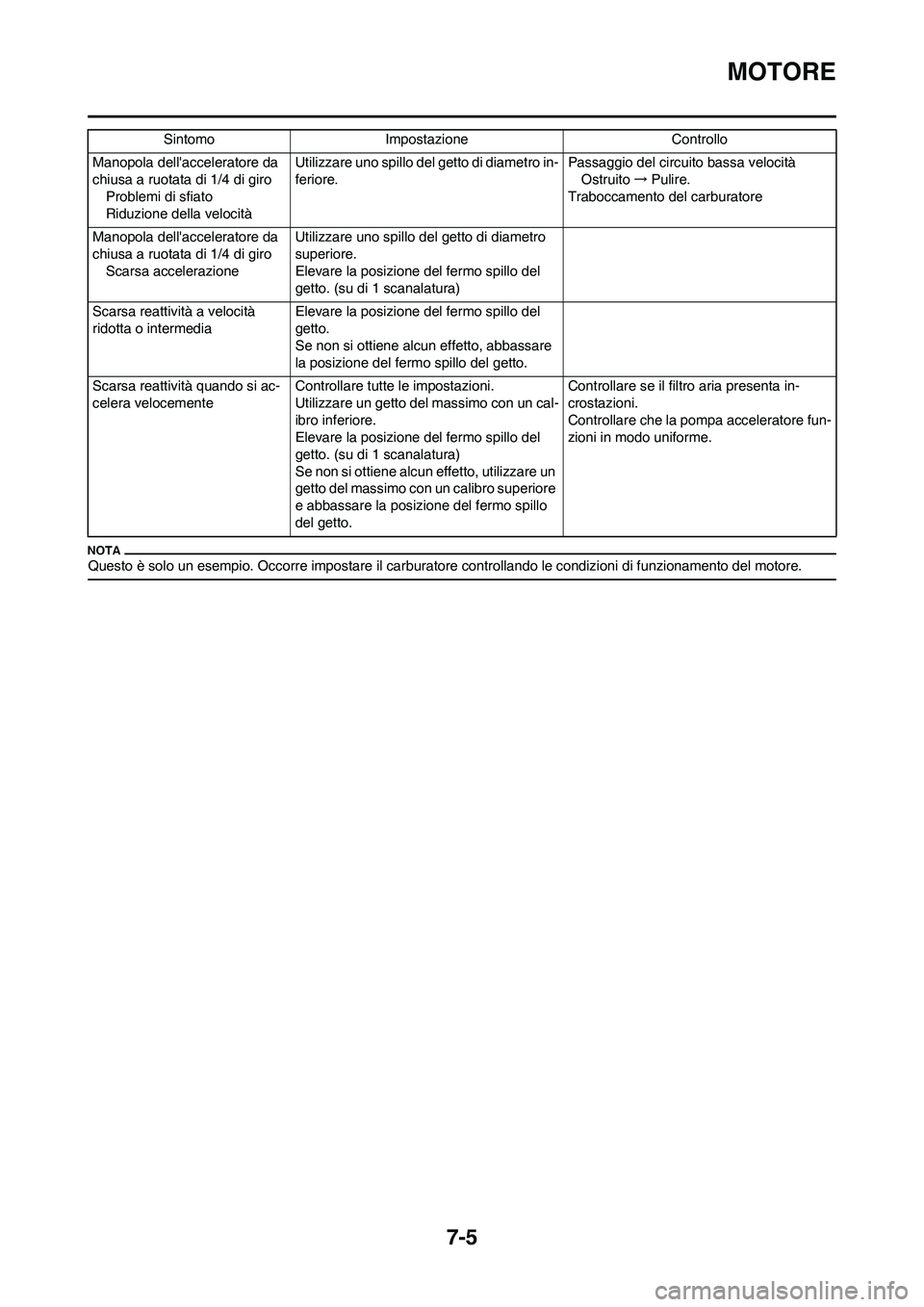

7-5
MOTORE
Questo è solo un esempio. Occorre impostare il carburatore controllando le condizioni di funzionamento del motore.
Manopola dell'acceleratore da
chiusa a ruotata di 1/4 di giro
Problemi di sfiato
Riduzione della velocitàUtilizzare uno spillo del getto di diametro in-
feriore.Passaggio del circuito bassa velocità
Ostruito→Pulire.
Traboccamento del carburatore
Manopola dell'acceleratore da
chiusa a ruotata di 1/4 di giro
Scarsa accelerazioneUtilizzare uno spillo del getto di diametro
superiore.
Elevare la posizione del fermo spillo del
getto. (su di 1 scanalatura)
Scarsa reattività a velocità
ridotta o intermediaElevare la posizione del fermo spillo del
getto.
Se non si ottiene alcun effetto, abbassare
la posizione del fermo spillo del getto.
Scarsa reattività quando si ac-
celera velocementeControllare tutte le impostazioni.
Utilizzare un getto del massimo con un cal-
ibro inferiore.
Elevare la posizione del fermo spillo del
getto. (su di 1 scanalatura)
Se non si ottiene alcun effetto, utilizzare un
getto del massimo con un calibro superiore
e abbassare la posizione del fermo spillo
del getto.Controllare se il filtro aria presenta in-
crostazioni.
Controllare che la pompa acceleratore fun-
zioni in modo uniforme. Sintomo Impostazione Controllo

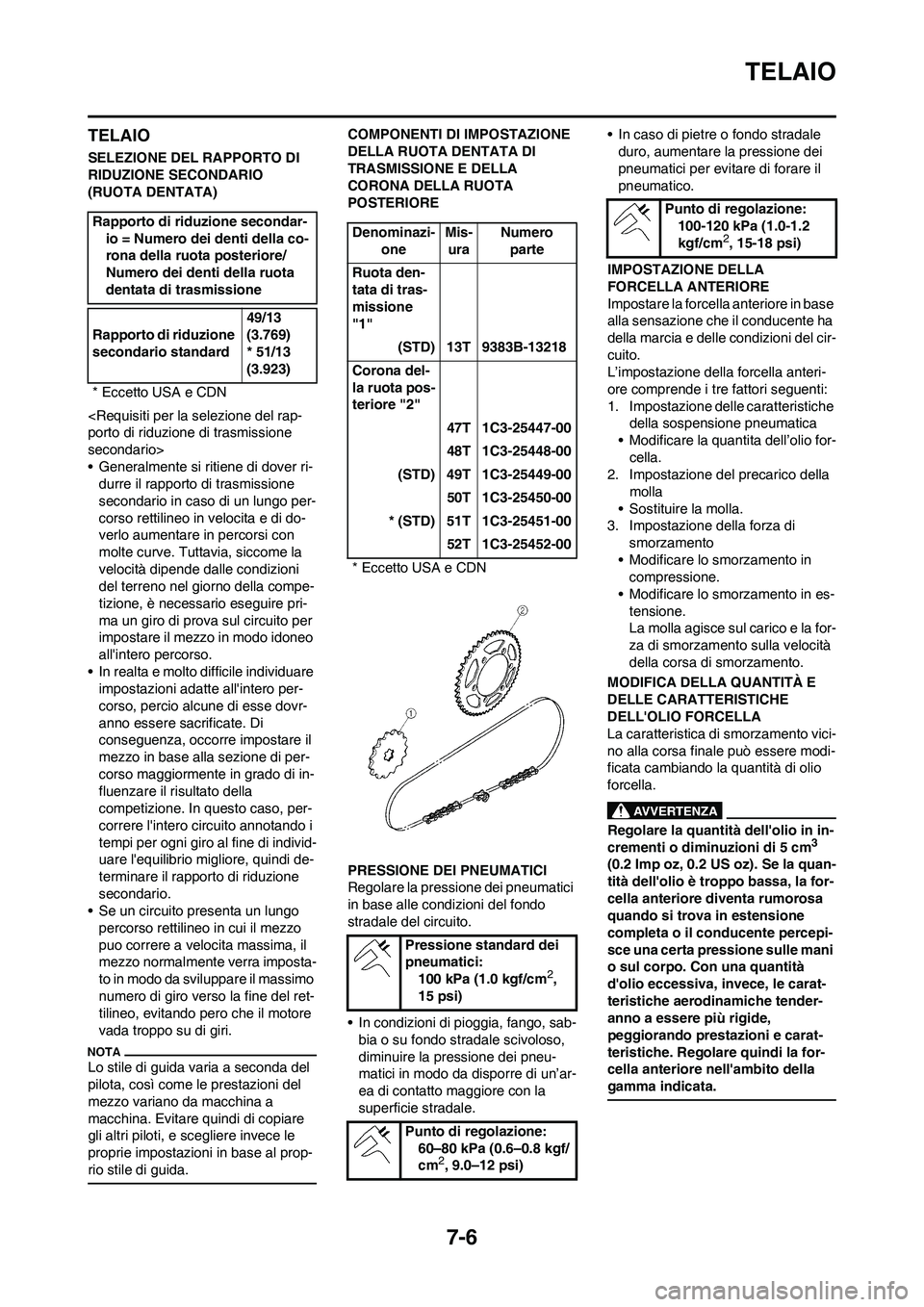

7-6
TELAIO
TELAIO
SELEZIONE DEL RAPPORTO DI
RIDUZIONE SECONDARIO
(RUOTA DENTATA)
porto di riduzione di trasmissione
secondario>
• Generalmente si ritiene di dover ri-
durre il rapporto di trasmissione
secondario in caso di un lungo per-
corso rettilineo in velocita e di do-
verlo aumentare in percorsi con
molte curve. Tuttavia, siccome la
velocità dipende dalle condizioni
del terreno nel giorno della compe-
tizione, è necessario eseguire pri-
ma un giro di prova sul circuito per
impostare il mezzo in modo idoneo
all'intero percorso.
• In realta e molto difficile individuare
impostazioni adatte all'intero per-
corso, percio alcune di esse dovr-
anno essere sacrificate. Di
conseguenza, occorre impostare il
mezzo in base alla sezione di per-
corso maggiormente in grado di in-
fluenzare il risultato della
competizione. In questo caso, per-
correre l'intero circuito annotando i
tempi per ogni giro al fine di individ-
uare l'equilibrio migliore, quindi de-
terminare il rapporto di riduzione
secondario.
• Se un circuito presenta un lungo
percorso rettilineo in cui il mezzo
puo correre a velocita massima, il
mezzo normalmente verra imposta-
to in modo da sviluppare il massimo
numero di giro verso la fine del ret-
tilineo, evitando pero che il motore
vada troppo su di giri.
Lo stile di guida varia a seconda del
pilota, così come le prestazioni del
mezzo variano da macchina a
macchina. Evitare quindi di copiare
gli altri piloti, e scegliere invece le
proprie impostazioni in base al prop-
rio stile di guida.
COMPONENTI DI IMPOSTAZIONE
DELLA RUOTA DENTATA DI
TRASMISSIONE E DELLA
CORONA DELLA RUOTA
POSTERIORE
PRESSIONE DEI PNEUMATICI
Regolare la pressione dei pneumatici
in base alle condizioni del fondo
stradale del circuito.
• In condizioni di pioggia, fango, sab-
bia o su fondo stradale scivoloso,
diminuire la pressione dei pneu-
matici in modo da disporre di un’ar-
ea di contatto maggiore con la
superficie stradale.• In caso di pietre o fondo stradale
duro, aumentare la pressione dei
pneumatici per evitare di forare il
pneumatico.
IMPOSTAZIONE DELLA
FORCELLA ANTERIORE
Impostare la forcella anteriore in base
alla sensazione che il conducente ha
della marcia e delle condizioni del cir-
cuito.
L’impostazione della forcella anteri-
ore comprende i tre fattori seguenti:
1. Impostazione delle caratteristiche
della sospensione pneumatica
• Modificare la quantita dell’olio for-
cella.
2. Impostazione del precarico della
molla
• Sostituire la molla.
3. Impostazione della forza di
smorzamento
• Modificare lo smorzamento in
compressione.
• Modificare lo smorzamento in es-
tensione.
La molla agisce sul carico e la for-
za di smorzamento sulla velocità
della corsa di smorzamento.
MODIFICA DELLA QUANTITÀ E
DELLE CARATTERISTICHE
DELL'OLIO FORCELLA
La caratteristica di smorzamento vici-
no alla corsa finale può essere modi-
ficata cambiando la quantità di olio
forcella.
Regolare la quantità dell'olio in in-
crementi o diminuzioni di 5 cm3
(0.2 Imp oz, 0.2 US oz). Se la quan-
tità dell'olio è troppo bassa, la for-
cella anteriore diventa rumorosa
quando si trova in estensione
completa o il conducente percepi-
sce una certa pressione sulle mani
o sul corpo. Con una quantità
d'olio eccessiva, invece, le carat-
teristiche aerodinamiche tender-
anno a essere più rigide,
peggiorando prestazioni e carat-
teristiche. Regolare quindi la for-
cella anteriore nell'ambito della
gamma indicata.
Rapporto di riduzione secondar-
io = Numero dei denti della co-
rona della ruota posteriore/
Numero dei denti della ruota
dentata di trasmissione
Rapporto di riduzione
secondario standard49/13
(3.769)
* 51/13
(3.923)
* Eccetto USA e CDNDenominazi-
oneMis-
uraNumero
parte
Ruota den-
tata di tras-
missione
"1"
(STD) 13T 9383B-13218
Corona del-
la ruota pos-
teriore "2"
47T 1C3-25447-00
48T 1C3-25448-00
(STD) 49T 1C3-25449-00
50T 1C3-25450-00
* (STD) 51T 1C3-25451-00
52T 1C3-25452-00
* Eccetto USA e CDN
Pressione standard dei
pneumatici:
100 kPa (1.0 kgf/cm
2,
15 psi)
Punto di regolazione:
60–80 kPa (0.6–0.8 kgf/
cm
2, 9.0–12 psi)
Punto di regolazione:
100-120 kPa (1.0-1.2
kgf/cm
2, 15-18 psi)

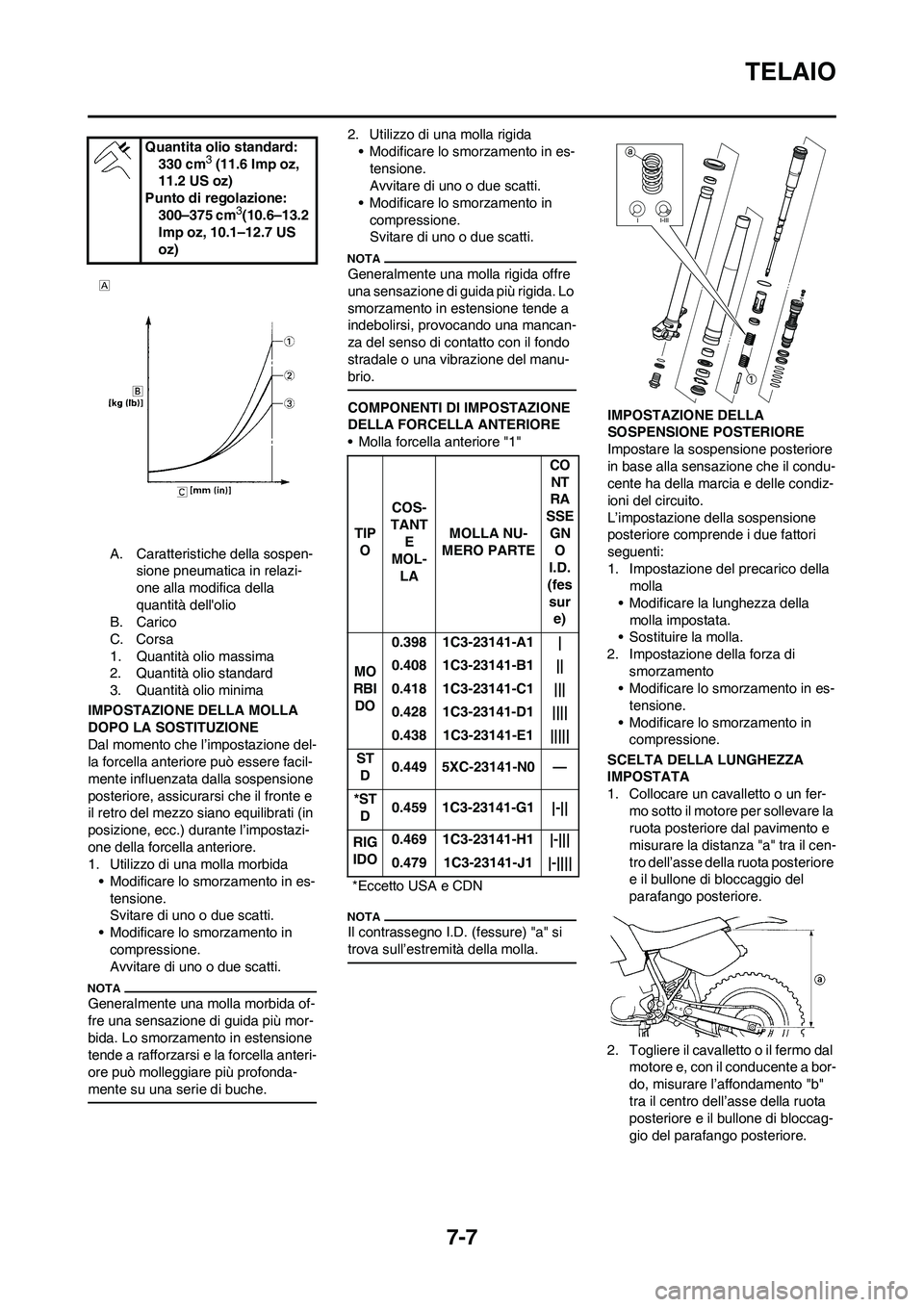

7-7
TELAIO
A. Caratteristiche della sospen-
sione pneumatica in relazi-
one alla modifica della
quantità dell'olio
B. Carico
C. Corsa
1. Quantità olio massima
2. Quantità olio standard
3. Quantità olio minima
IMPOSTAZIONE DELLA MOLLA
DOPO LA SOSTITUZIONE
Dal momento che l’impostazione del-
la forcella anteriore può essere facil-
mente influenzata dalla sospensione
posteriore, assicurarsi che il fronte e
il retro del mezzo siano equilibrati (in
posizione, ecc.) durante l’impostazi-
one della forcella anteriore.
1. Utilizzo di una molla morbida
• Modificare lo smorzamento in es-
tensione.
Svitare di uno o due scatti.
• Modificare lo smorzamento in
compressione.
Avvitare di uno o due scatti.
Generalmente una molla morbida of-
fre una sensazione di guida più mor-
bida. Lo smorzamento in estensione
tende a rafforzarsi e la forcella anteri-
ore può molleggiare più profonda-
mente su una serie di buche.
2. Utilizzo di una molla rigida
• Modificare lo smorzamento in es-
tensione.
Avvitare di uno o due scatti.
• Modificare lo smorzamento in
compressione.
Svitare di uno o due scatti.
Generalmente una molla rigida offre
una sensazione di guida più rigida. Lo
smorzamento in estensione tende a
indebolirsi, provocando una mancan-
za del senso di contatto con il fondo
stradale o una vibrazione del manu-
brio.
COMPONENTI DI IMPOSTAZIONE
DELLA FORCELLA ANTERIORE
• Molla forcella anteriore "1"
Il contrassegno I.D. (fessure) "a" si
trova sull’estremità della molla.
IMPOSTAZIONE DELLA
SOSPENSIONE POSTERIORE
Impostare la sospensione posteriore
in base alla sensazione che il condu-
cente ha della marcia e delle condiz-
ioni del circuito.
L’impostazione della sospensione
posteriore comprende i due fattori
seguenti:
1. Impostazione del precarico della
molla
• Modificare la lunghezza della
molla impostata.
• Sostituire la molla.
2. Impostazione della forza di
smorzamento
• Modificare lo smorzamento in es-
tensione.
• Modificare lo smorzamento in
compressione.
SCELTA DELLA LUNGHEZZA
IMPOSTATA
1. Collocare un cavalletto o un fer-
mo sotto il motore per sollevare la
ruota posteriore dal pavimento e
misurare la distanza "a" tra il cen-
tro dell’asse della ruota posteriore
e il bullone di bloccaggio del
parafango posteriore.
2. Togliere il cavalletto o il fermo dal
motore e, con il conducente a bor-
do, misurare l’affondamento "b"
tra il centro dell’asse della ruota
posteriore e il bullone di bloccag-
gio del parafango posteriore. Quantita olio standard:
330 cm
3 (11.6 Imp oz,
11.2 US oz)
Punto di regolazione:
300–375 cm
3(10.6–13.2
Imp oz, 10.1–12.7 US
oz)
TIP
OCOS-
TANT
E
MOL-
LAMOLLA NU-
MERO PARTECO
NT
RA
SSE
GN
O
I.D.
(fes
sur
e)
MO
RBI
DO0.398 1C3-23141-A1 |
0.408 1C3-23141-B1 ||
0.418 1C3-23141-C1 |||
0.428 1C3-23141-D1 ||||
0.438 1C3-23141-E1 |||||
ST
D0.449 5XC-23141-N0 —
*ST
D0.459 1C3-23141-G1 |-||
RIG
IDO0.469 1C3-23141-H1 |-|||
0.479 1C3-23141-J1 |-||||
*Eccetto USA e CDN

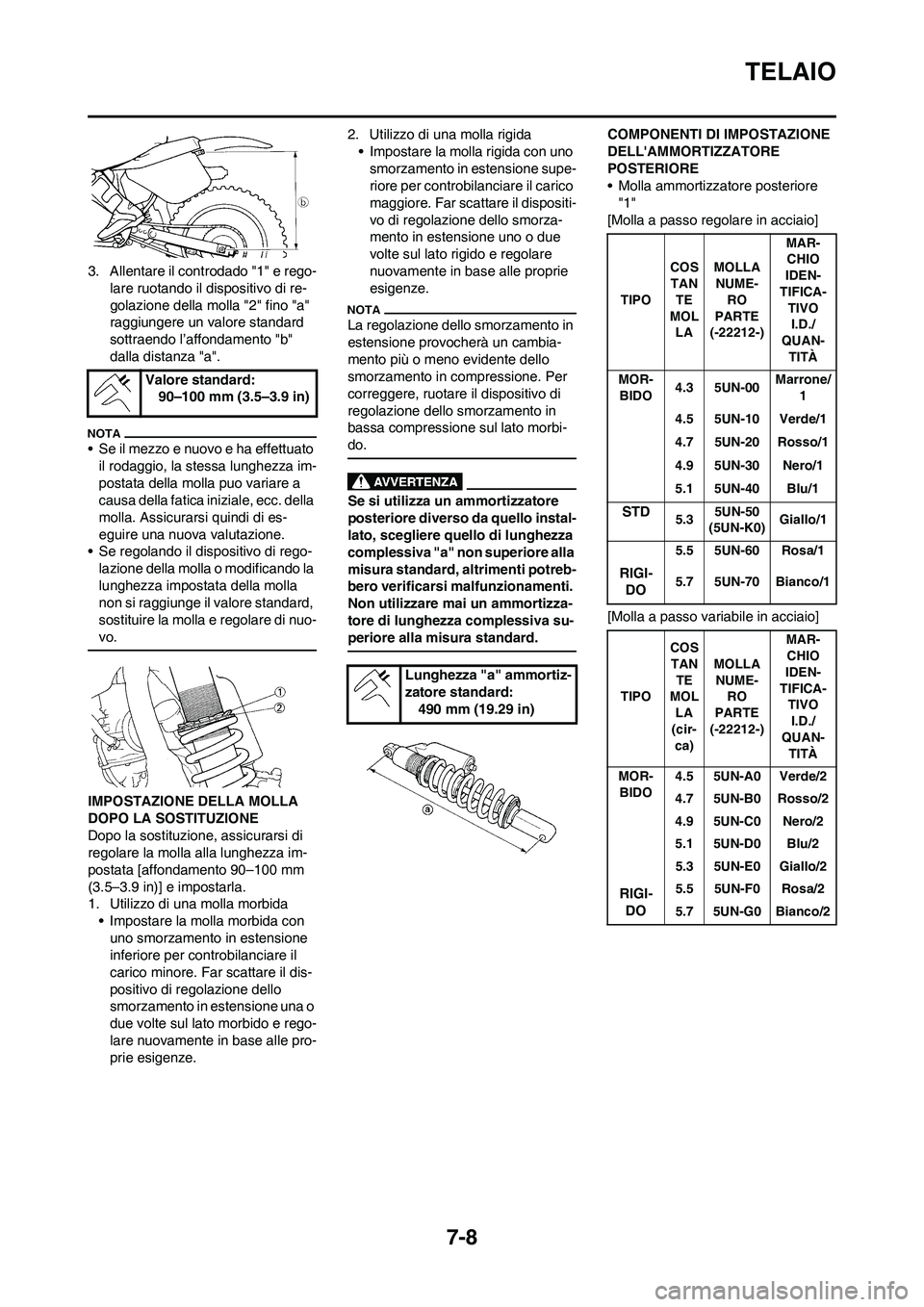

7-8
TELAIO
3. Allentare il controdado "1" e rego-
lare ruotando il dispositivo di re-
golazione della molla "2" fino "a"
raggiungere un valore standard
sottraendo l’affondamento "b"
dalla distanza "a".
• Se il mezzo e nuovo e ha effettuato
il rodaggio, la stessa lunghezza im-
postata della molla puo variare a
causa della fatica iniziale, ecc. della
molla. Assicurarsi quindi di es-
eguire una nuova valutazione.
• Se regolando il dispositivo di rego-
lazione della molla o modificando la
lunghezza impostata della molla
non si raggiunge il valore standard,
sostituire la molla e regolare di nuo-
vo.
IMPOSTAZIONE DELLA MOLLA
DOPO LA SOSTITUZIONE
Dopo la sostituzione, assicurarsi di
regolare la molla alla lunghezza im-
postata [affondamento 90–100 mm
(3.5–3.9 in)] e impostarla.
1. Utilizzo di una molla morbida
• Impostare la molla morbida con
uno smorzamento in estensione
inferiore per controbilanciare il
carico minore. Far scattare il dis-
positivo di regolazione dello
smorzamento in estensione una o
due volte sul lato morbido e rego-
lare nuovamente in base alle pro-
prie esigenze.2. Utilizzo di una molla rigida
• Impostare la molla rigida con uno
smorzamento in estensione supe-
riore per controbilanciare il carico
maggiore. Far scattare il dispositi-
vo di regolazione dello smorza-
mento in estensione uno o due
volte sul lato rigido e regolare
nuovamente in base alle proprie
esigenze.
La regolazione dello smorzamento in
estensione provocherà un cambia-
mento più o meno evidente dello
smorzamento in compressione. Per
correggere, ruotare il dispositivo di
regolazione dello smorzamento in
bassa compressione sul lato morbi-
do.
Se si utilizza un ammortizzatore
posteriore diverso da quello instal-
lato, scegliere quello di lunghezza
complessiva "a" non superiore alla
misura standard, altrimenti potreb-
bero verificarsi malfunzionamenti.
Non utilizzare mai un ammortizza-
tore di lunghezza complessiva su-
periore alla misura standard.
COMPONENTI DI IMPOSTAZIONE
DELL'AMMORTIZZATORE
POSTERIORE
• Molla ammortizzatore posteriore
"1"
[Molla a passo regolare in acciaio]
[Molla a passo variabile in acciaio] Valore standard:
90–100 mm (3.5–3.9 in)
Lunghezza "a" ammortiz-
zatore standard:
490 mm (19.29 in)
TIPOCOS
TAN
TE
MOL
LAMOLLA
NUME-
RO
PARTE
(-22212-)MAR-
CHIO
IDEN-
TIFICA-
TIVO
I.D./
QUAN-
TITÀ
MOR-
BIDO4.3 5UN-00Marrone/
1
4.5 5UN-10 Verde/1
4.7 5UN-20 Rosso/1
4.9 5UN-30 Nero/1
5.1 5UN-40 Blu/1
STD5.35UN-50
(5UN-K0)Giallo/1
5.5 5UN-60 Rosa/1
RIGI-
DO5.7 5UN-70 Bianco/1
TIPOCOS
TAN
TE
MOL
LA
(cir-
ca)MOLLA
NUME-
RO
PARTE
(-22212-)MAR-
CHIO
IDEN-
TIFICA-
TIVO
I.D./
QUAN-
TITÀ
MOR-
BIDO4.5 5UN-A0 Verde/2
4.7 5UN-B0 Rosso/2
4.9 5UN-C0 Nero/2
5.1 5UN-D0 Blu/2
RIGI-
DO
5.3 5UN-E0 Giallo/2
5.5 5UN-F0 Rosa/2
5.7 5UN-G0 Bianco/2

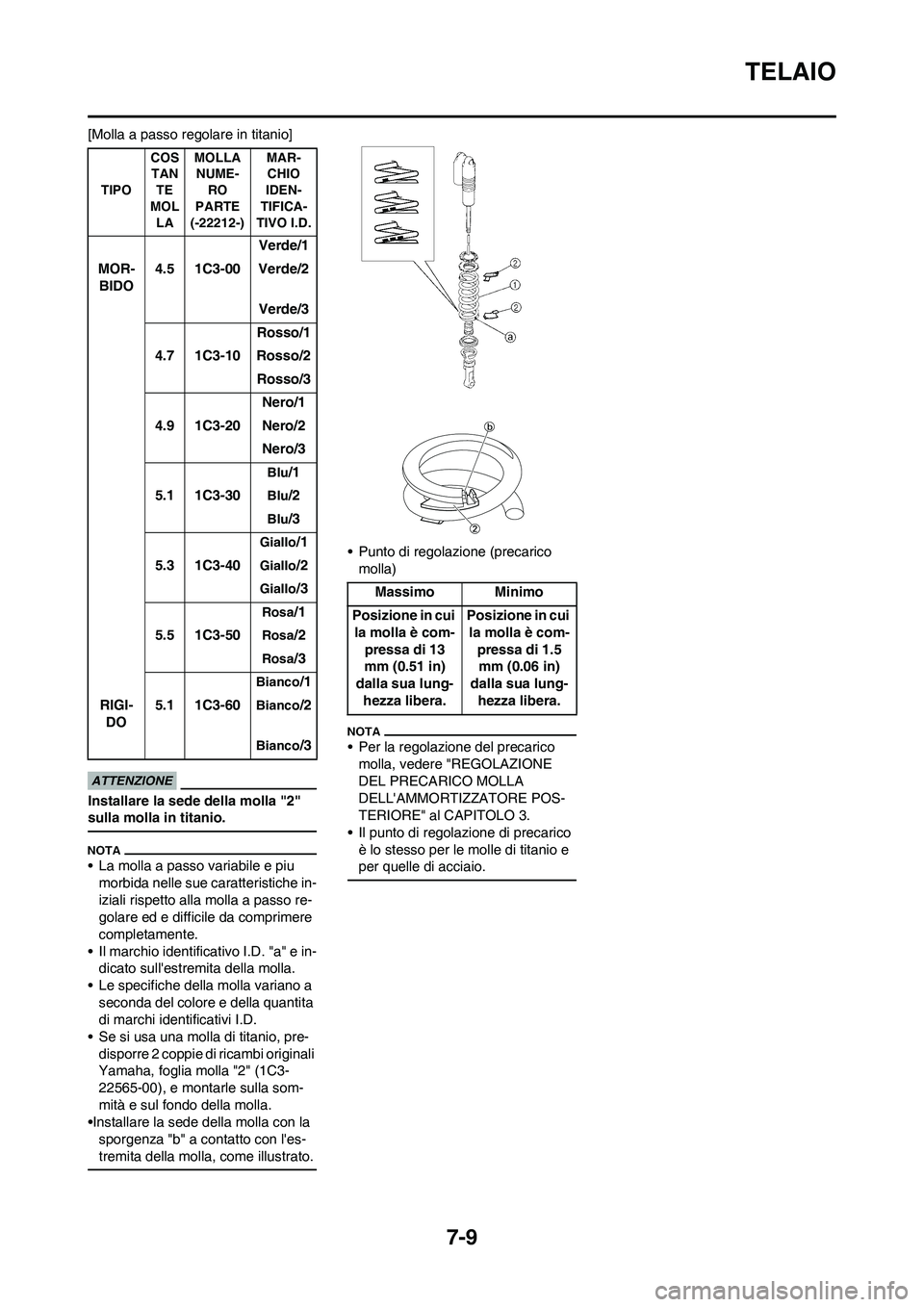

7-9
TELAIO
[Molla a passo regolare in titanio]
Installare la sede della molla "2"
sulla molla in titanio.
• La molla a passo variabile e piu
morbida nelle sue caratteristiche in-
iziali rispetto alla molla a passo re-
golare ed e difficile da comprimere
completamente.
• Il marchio identificativo I.D. "a" e in-
dicato sull'estremita della molla.
• Le specifiche della molla variano a
seconda del colore e della quantita
di marchi identificativi I.D.
• Se si usa una molla di titanio, pre-
disporre 2 coppie di ricambi originali
Yamaha, foglia molla "2" (1C3-
22565-00), e montarle sulla som-
mità e sul fondo della molla.
•Installare la sede della molla con la
sporgenza "b" a contatto con l'es-
tremita della molla, come illustrato.
• Punto di regolazione (precarico
molla)
• Per la regolazione del precarico
molla, vedere "REGOLAZIONE
DEL PRECARICO MOLLA
DELL'AMMORTIZZATORE POS-
TERIORE" al CAPITOLO 3.
• Il punto di regolazione di precarico
è lo stesso per le molle di titanio e
per quelle di acciaio.
TIPOCOS
TAN
TE
MOL
LAMOLLA
NUME-
RO
PARTE
(-22212-)MAR-
CHIO
IDEN-
TIFICA-
TIVO I.D.
Verde/1
MOR-
BIDO4.5 1C3-00 Verde/2
Verde/3
Rosso/1
4.7 1C3-10 Rosso/2
Rosso/3
Nero/1
4.9 1C3-20 Nero/2
Nero/3
Blu/1
5.1 1C3-30
Blu/2
Blu/3
Giallo/1
5.3 1C3-40
Giallo/2
Giallo/3
Rosa/1
5.5 1C3-50
Rosa/2
Rosa/3
Bianco/1
RIGI-
DO5.1 1C3-60
Bianco/2
Bianco/3
Massimo Minimo
Posizione in cui
la molla è com-
pressa di 13
mm (0.51 in)
dalla sua lung-
hezza libera.Posizione in cui
la molla è com-
pressa di 1.5
mm (0.06 in)
dalla sua lung-
hezza libera.

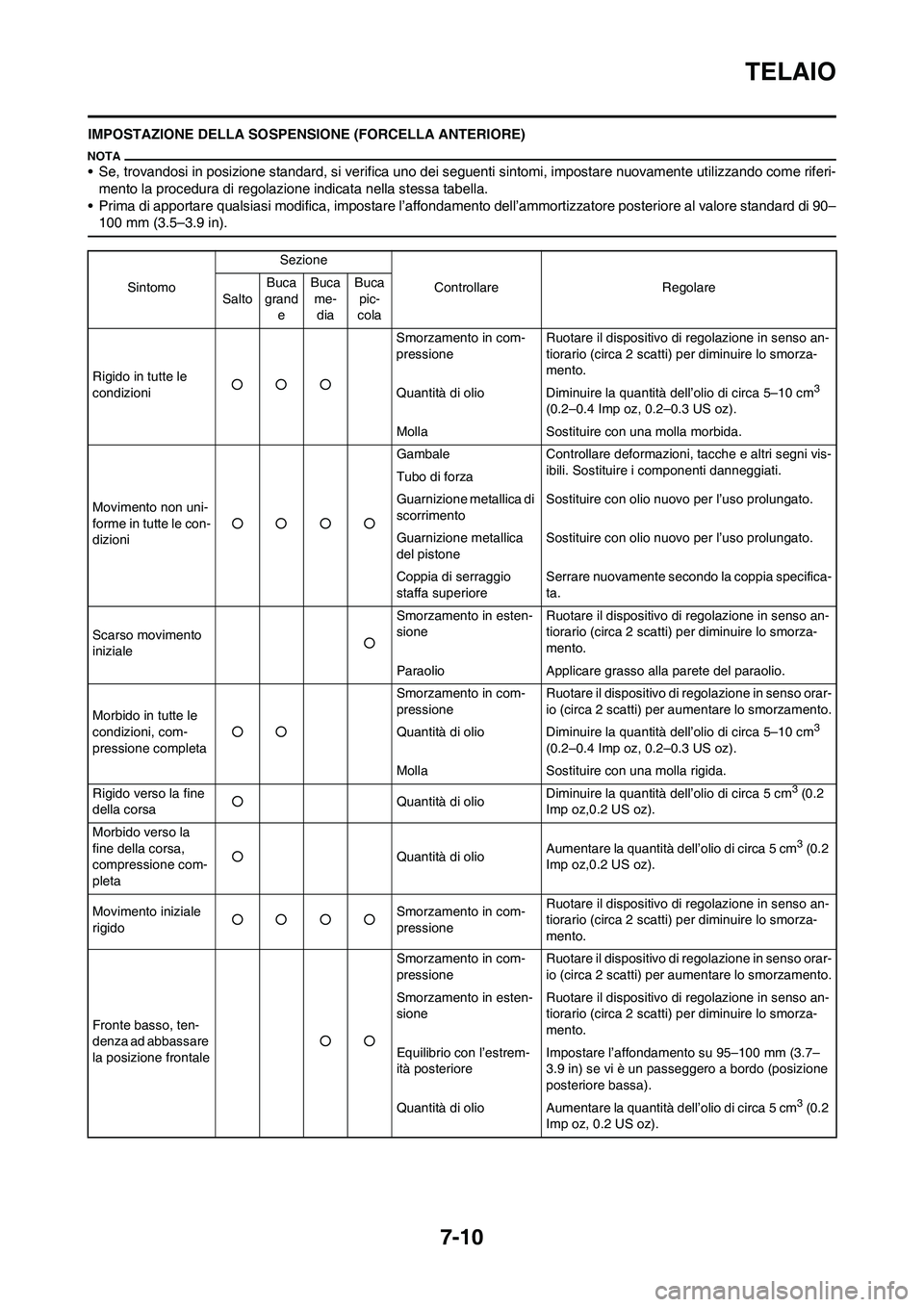

7-10
TELAIO
IMPOSTAZIONE DELLA SOSPENSIONE (FORCELLA ANTERIORE)
• Se, trovandosi in posizione standard, si verifica uno dei seguenti sintomi, impostare nuovamente utilizzando come riferi-
mento la procedura di regolazione indicata nella stessa tabella.
• Prima di apportare qualsiasi modifica, impostare l’affondamento dell’ammortizzatore posteriore al valore standard di 90–
100 mm (3.5–3.9 in).
SintomoSezione
Controllare Regolare
SaltoBuca
grand
eBuca
me-
diaBuca
pic-
cola
Rigido in tutte le
condizioniâ—‹â—‹â—‹Smorzamento in com-
pressioneRuotare il dispositivo di regolazione in senso an-
tiorario (circa 2 scatti) per diminuire lo smorza-
mento.
Quantità di olio Diminuire la quantità dell’olio di circa 5–10 cm
3
(0.2–0.4 Imp oz, 0.2–0.3 US oz).
Molla Sostituire con una molla morbida.
Movimento non uni-
forme in tutte le con-
dizioniâ—‹â—‹â—‹â—‹Gambale Controllare deformazioni, tacche e altri segni vis-
ibili. Sostituire i componenti danneggiati.
Tubo di forza
Guarnizione metallica di
scorrimentoSostituire con olio nuovo per l’uso prolungato.
Guarnizione metallica
del pistoneSostituire con olio nuovo per l’uso prolungato.
Coppia di serraggio
staffa superioreSerrare nuovamente secondo la coppia specifica-
ta.
Scarso movimento
inizialeâ—‹Smorzamento in esten-
sioneRuotare il dispositivo di regolazione in senso an-
tiorario (circa 2 scatti) per diminuire lo smorza-
mento.
Paraolio Applicare grasso alla parete del paraolio.
Morbido in tutte le
condizioni, com-
pressione completaâ—‹â—‹Smorzamento in com-
pressioneRuotare il dispositivo di regolazione in senso orar-
io (circa 2 scatti) per aumentare lo smorzamento.
Quantità di olio Diminuire la quantità dell’olio di circa 5–10 cm
3
(0.2–0.4 Imp oz, 0.2–0.3 US oz).
Molla Sostituire con una molla rigida.
Rigido verso la fine
della corsa○Quantità di olioDiminuire la quantità dell’olio di circa 5 cm
3 (0.2
Imp oz,0.2 US oz).
Morbido verso la
fine della corsa,
compressione com-
pleta○Quantità di olioAumentare la quantità dell’olio di circa 5 cm
3 (0.2
Imp oz,0.2 US oz).
Movimento iniziale
rigidoâ—‹â—‹â—‹â—‹Smorzamento in com-
pressioneRuotare il dispositivo di regolazione in senso an-
tiorario (circa 2 scatti) per diminuire lo smorza-
mento.
Fronte basso, ten-
denza ad abbassare
la posizione frontaleâ—‹â—‹Smorzamento in com-
pressioneRuotare il dispositivo di regolazione in senso orar-
io (circa 2 scatti) per aumentare lo smorzamento.
Smorzamento in esten-
sioneRuotare il dispositivo di regolazione in senso an-
tiorario (circa 2 scatti) per diminuire lo smorza-
mento.
Equilibrio con l’estrem-
ità posterioreImpostare l’affondamento su 95–100 mm (3.7–
3.9 in) se vi è un passeggero a bordo (posizione
posteriore bassa).
Quantità di olio Aumentare la quantità dell’olio di circa 5 cm
3 (0.2
Imp oz, 0.2 US oz).

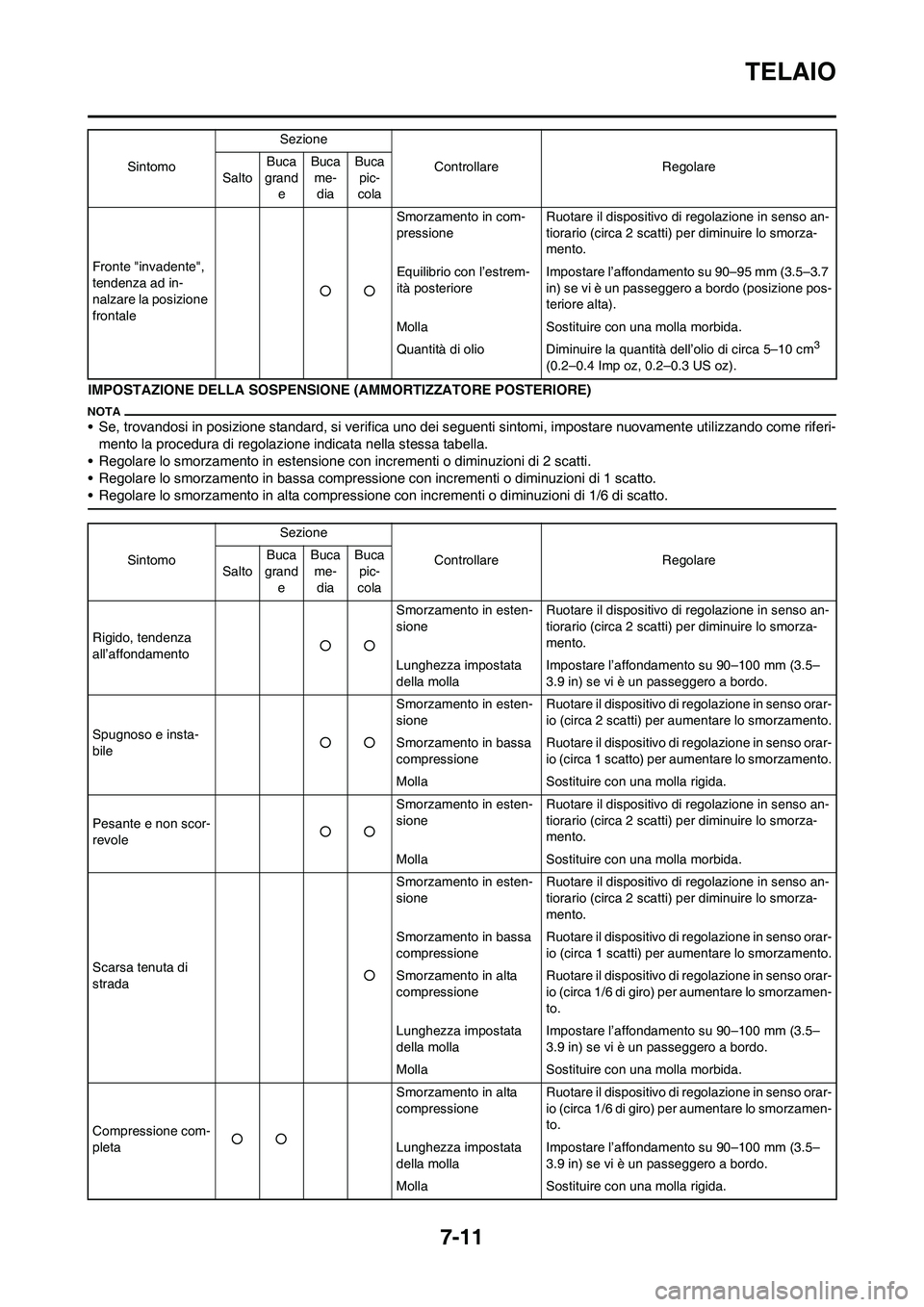

7-11
TELAIO
IMPOSTAZIONE DELLA SOSPENSIONE (AMMORTIZZATORE POSTERIORE)
• Se, trovandosi in posizione standard, si verifica uno dei seguenti sintomi, impostare nuovamente utilizzando come riferi-
mento la procedura di regolazione indicata nella stessa tabella.
• Regolare lo smorzamento in estensione con incrementi o diminuzioni di 2 scatti.
• Regolare lo smorzamento in bassa compressione con incrementi o diminuzioni di 1 scatto.
• Regolare lo smorzamento in alta compressione con incrementi o diminuzioni di 1/6 di scatto.
Fronte "invadente",
tendenza ad in-
nalzare la posizione
frontaleâ—‹â—‹Smorzamento in com-
pressioneRuotare il dispositivo di regolazione in senso an-
tiorario (circa 2 scatti) per diminuire lo smorza-
mento.
Equilibrio con l’estrem-
ità posterioreImpostare l’affondamento su 90–95 mm (3.5–3.7
in) se vi è un passeggero a bordo (posizione pos-
teriore alta).
Molla Sostituire con una molla morbida.
Quantità di olio Diminuire la quantità dell’olio di circa 5–10 cm
3
(0.2–0.4 Imp oz, 0.2–0.3 US oz). SintomoSezione
Controllare Regolare
SaltoBuca
grand
eBuca
me-
diaBuca
pic-
cola
SintomoSezione
Controllare Regolare
SaltoBuca
grand
eBuca
me-
diaBuca
pic-
cola
Rigido, tendenza
all’affondamento○○Smorzamento in esten-
sioneRuotare il dispositivo di regolazione in senso an-
tiorario (circa 2 scatti) per diminuire lo smorza-
mento.
Lunghezza impostata
della mollaImpostare l’affondamento su 90–100 mm (3.5–
3.9 in) se vi è un passeggero a bordo.
Spugnoso e insta-
bileâ—‹â—‹Smorzamento in esten-
sioneRuotare il dispositivo di regolazione in senso orar-
io (circa 2 scatti) per aumentare lo smorzamento.
Smorzamento in bassa
compressioneRuotare il dispositivo di regolazione in senso orar-
io (circa 1 scatto) per aumentare lo smorzamento.
Molla Sostituire con una molla rigida.
Pesante e non scor-
revoleâ—‹â—‹Smorzamento in esten-
sioneRuotare il dispositivo di regolazione in senso an-
tiorario (circa 2 scatti) per diminuire lo smorza-
mento.
Molla Sostituire con una molla morbida.
Scarsa tenuta di
stradaâ—‹Smorzamento in esten-
sioneRuotare il dispositivo di regolazione in senso an-
tiorario (circa 2 scatti) per diminuire lo smorza-
mento.
Smorzamento in bassa
compressioneRuotare il dispositivo di regolazione in senso orar-
io (circa 1 scatti) per aumentare lo smorzamento.
Smorzamento in alta
compressioneRuotare il dispositivo di regolazione in senso orar-
io (circa 1/6 di giro) per aumentare lo smorzamen-
to.
Lunghezza impostata
della mollaImpostare l’affondamento su 90–100 mm (3.5–
3.9 in) se vi è un passeggero a bordo.
Molla Sostituire con una molla morbida.
Compressione com-
pletaâ—‹â—‹Smorzamento in alta
compressioneRuotare il dispositivo di regolazione in senso orar-
io (circa 1/6 di giro) per aumentare lo smorzamen-
to.
Lunghezza impostata
della mollaImpostare l’affondamento su 90–100 mm (3.5–
3.9 in) se vi è un passeggero a bordo.
Molla Sostituire con una molla rigida.

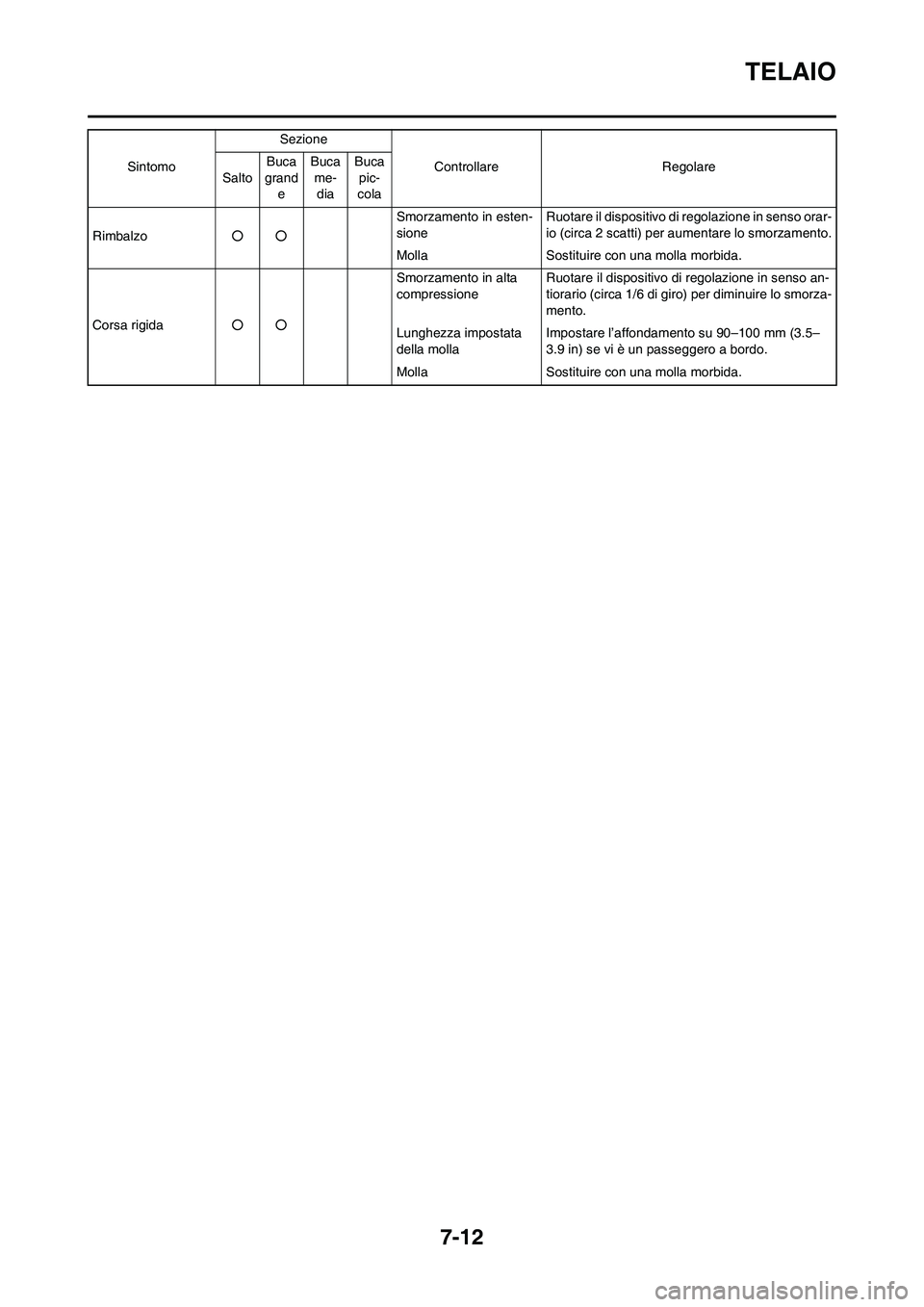

7-12
TELAIO
Rimbalzoâ—‹â—‹Smorzamento in esten-
sioneRuotare il dispositivo di regolazione in senso orar-
io (circa 2 scatti) per aumentare lo smorzamento.
Molla Sostituire con una molla morbida.
Corsa rigidaâ—‹â—‹Smorzamento in alta
compressioneRuotare il dispositivo di regolazione in senso an-
tiorario (circa 1/6 di giro) per diminuire lo smorza-
mento.
Lunghezza impostata
della mollaImpostare l’affondamento su 90–100 mm (3.5–
3.9 in) se vi è un passeggero a bordo.
Molla Sostituire con una molla morbida. SintomoSezione
Controllare Regolare
SaltoBuca
grand
eBuca
me-
diaBuca
pic-
cola

PRINTED IN JAPAN
(H) STAMPATO SU CARTA RICICLATAYAMAHA MOTOR CO., LTD.
2500 SHINGAI IWATA SHIZUOKA JAPAN
