YAMAHA YZ250F 2011 Notices Demploi (in French)

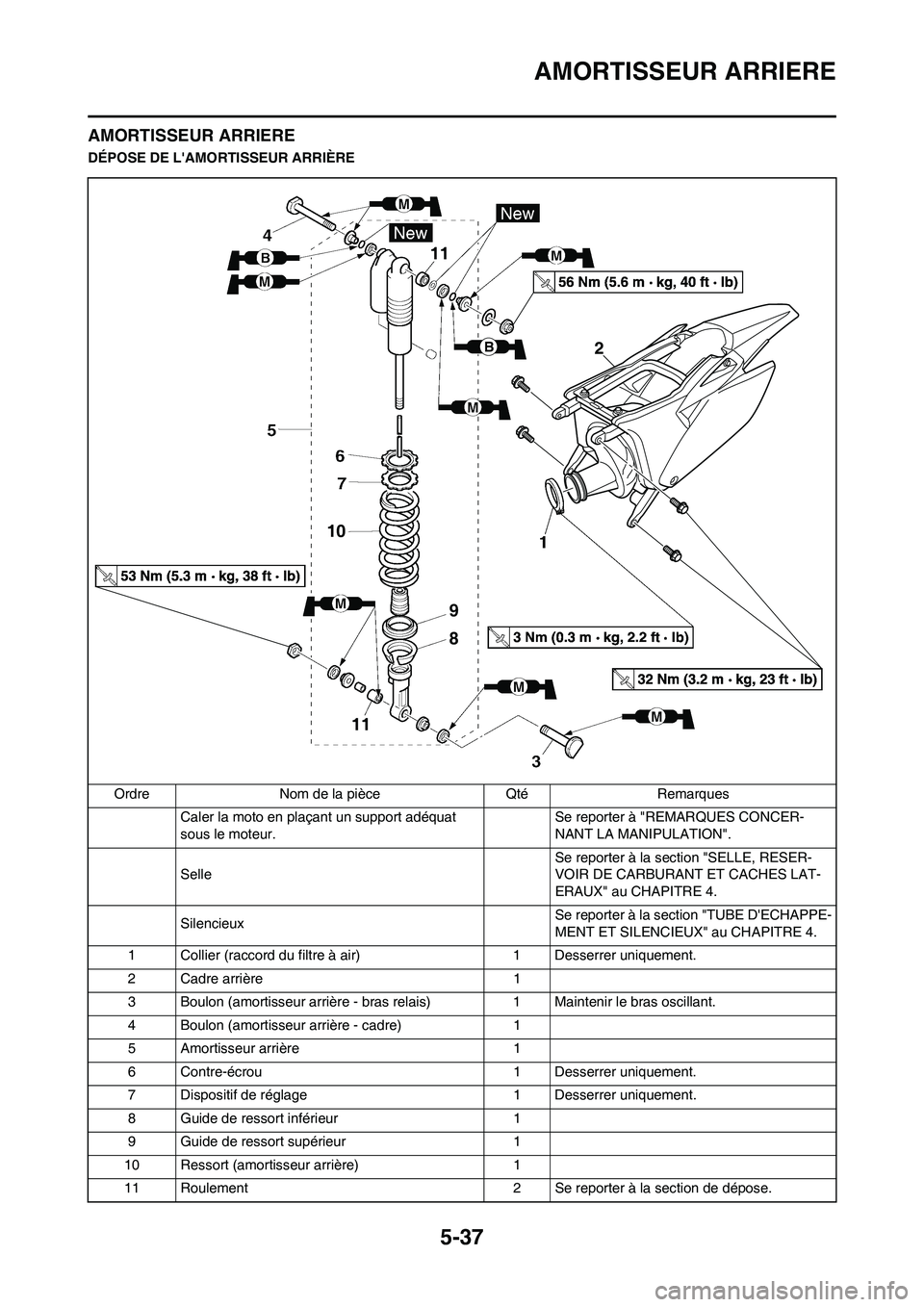

5-37
AMORTISSEUR ARRIERE
AMORTISSEUR ARRIERE
DÉPOSE DE L'AMORTISSEUR ARRIÈRE
Ordre Nom de la pièce Qté Remarques
Caler la moto en plaçant un support adéquat
sous le moteur.Se reporter à "REMARQUES CONCER-
NANT LA MANIPULATION".
Selle Se reporter à la section "SELLE, RESER-
VOIR DE CARBURANT ET CACHES LAT-
ERAUX" au CHAPITRE 4.
Silencieux Se reporter à la section "TUBE D'ECHAPPE-
MENT ET SILENCIEUX" au CHAPITRE 4.
1 Collier (raccord du filtre à air) 1 Desserrer uniquement.
2 Cadre arrière 1
3 Boulon (amortisseur arrière - bras relais) 1 Maintenir le bras oscillant.
4 Boulon (amortisseur arrière - cadre) 1
5 Amortisseur arrière 1
6 Contre-écrou 1 Desserrer uniquement.
7 Dispositif de réglage 1 Desserrer uniquement.
8 Guide de ressort inférieur 1
9 Guide de ressort supérieur 1
10 Ressort (amortisseur arrière) 1
11 Roulement 2 Se reporter à la section de dépose.
B2
9
8 10
11
11

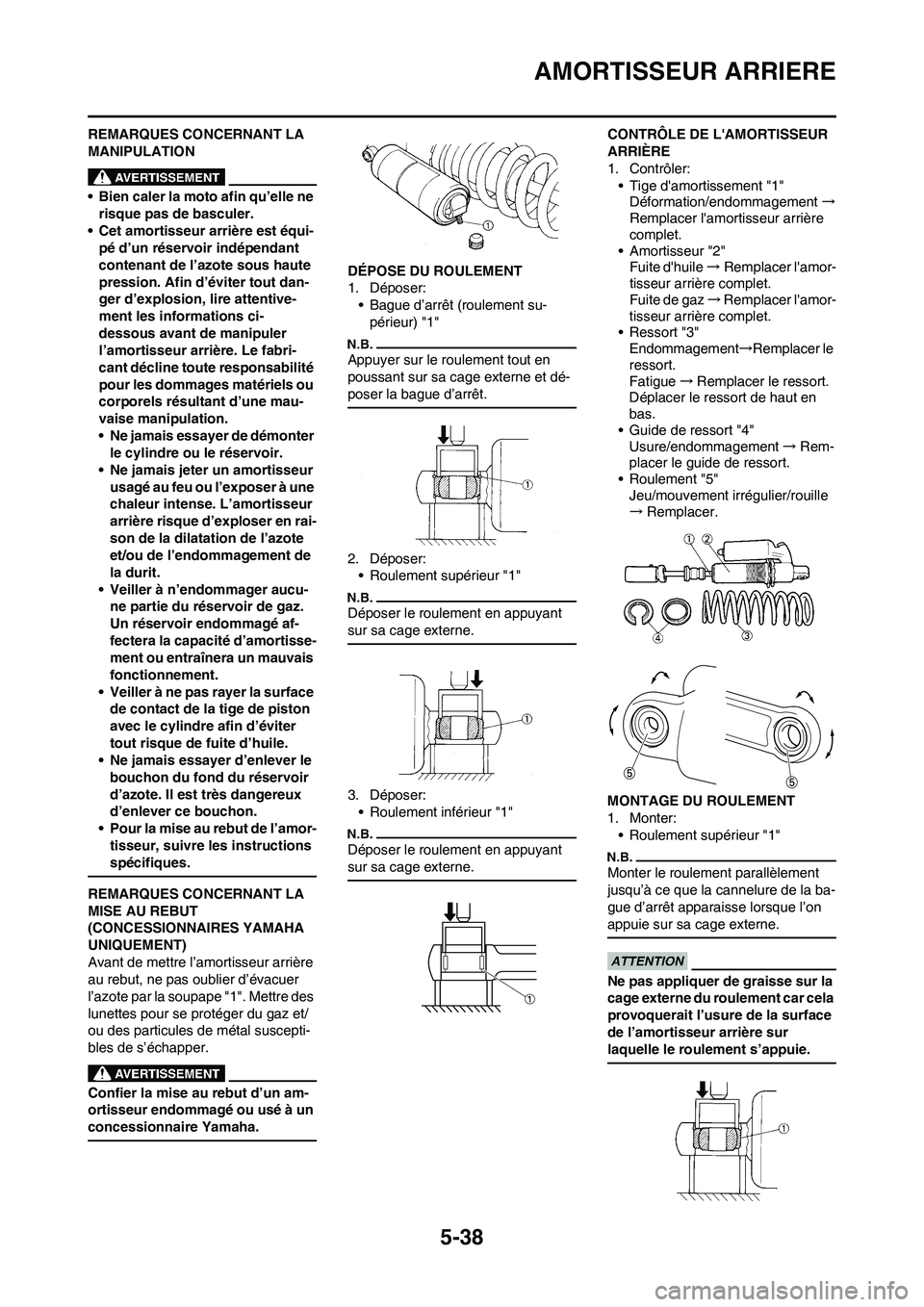

5-38
AMORTISSEUR ARRIERE
REMARQUES CONCERNANT LA
MANIPULATION
• Bien caler la moto afin qu’elle ne
risque pas de basculer.
• Cet amortisseur arrière est équi-
pé d’un réservoir indépendant
contenant de l’azote sous haute
pression. Afin d’éviter tout dan-
ger d’explosion, lire attentive-
ment les informations ci-
dessous avant de manipuler
l’amortisseur arrière. Le fabri-
cant décline toute responsabilité
pour les dommages matériels ou
corporels résultant d’une mau-
vaise manipulation.
• Ne jamais essayer de démonter
le cylindre ou le réservoir.
• Ne jamais jeter un amortisseur
usagé au feu ou l’exposer à une
chaleur intense. L’amortisseur
arrière risque d’exploser en rai-
son de la dilatation de l’azote
et/ou de l’endommagement de
la durit.
• Veiller à n’endommager aucu-
ne partie du réservoir de gaz.
Un réservoir endommagé af-
fectera la capacité d’amortisse-
ment ou entraînera un mauvais
fonctionnement.
• Veiller à ne pas rayer la surface
de contact de la tige de piston
avec le cylindre afin d’éviter
tout risque de fuite d’huile.
• Ne jamais essayer d’enlever le
bouchon du fond du réservoir
d’azote. Il est très dangereux
d’enlever ce bouchon.
• Pour la mise au rebut de l’amor-
tisseur, suivre les instructions
spécifiques.
REMARQUES CONCERNANT LA
MISE AU REBUT
(CONCESSIONNAIRES YAMAHA
UNIQUEMENT)
Avant de mettre l’amortisseur arrière
au rebut, ne pas oublier d’évacuer
l’azote par la soupape "1". Mettre des
lunettes pour se protéger du gaz et/
ou des particules de métal suscepti-
bles de s’échapper.
Confier la mise au rebut d’un am-
ortisseur endommagé ou usé à un
concessionnaire Yamaha.
DÉPOSE DU ROULEMENT
1. Déposer:
• Bague d’arrêt (roulement su-
périeur) "1"
Appuyer sur le roulement tout en
poussant sur sa cage externe et dé-
poser la bague d’arrêt.
2. Déposer:
• Roulement supérieur "1"
Déposer le roulement en appuyant
sur sa cage externe.
3. Déposer:
• Roulement inférieur "1"
Déposer le roulement en appuyant
sur sa cage externe.
CONTRÔLE DE L'AMORTISSEUR
ARRIÈRE
1. Contrôler:
• Tige d'amortissement "1"
Déformation/endommagement→
Remplacer l'amortisseur arrière
complet.
• Amortisseur "2"
Fuite d'huile→Remplacer l'amor-
tisseur arrière complet.
Fuite de gaz→Remplacer l'amor-
tisseur arrière complet.
• Ressort "3"
Endommagement→Remplacer le
ressort.
Fatigue→Remplacer le ressort.
Déplacer le ressort de haut en
bas.
• Guide de ressort "4"
Usure/endommagement→Rem-
placer le guide de ressort.
•Roulement "5"
Jeu/mouvement irrégulier/rouille
→Remplacer.
MONTAGE DU ROULEMENT
1. Monter:
• Roulement supérieur "1"
Monter le roulement parallèlement
jusqu’à ce que la cannelure de la ba-
gue d’arrêt apparaisse lorsque l’on
appuie sur sa cage externe.
Ne pas appliquer de graisse sur la
cage externe du roulement car cela
provoquerait l’usure de la surface
de l’amortisseur arrière sur
laquelle le roulement s’appuie.

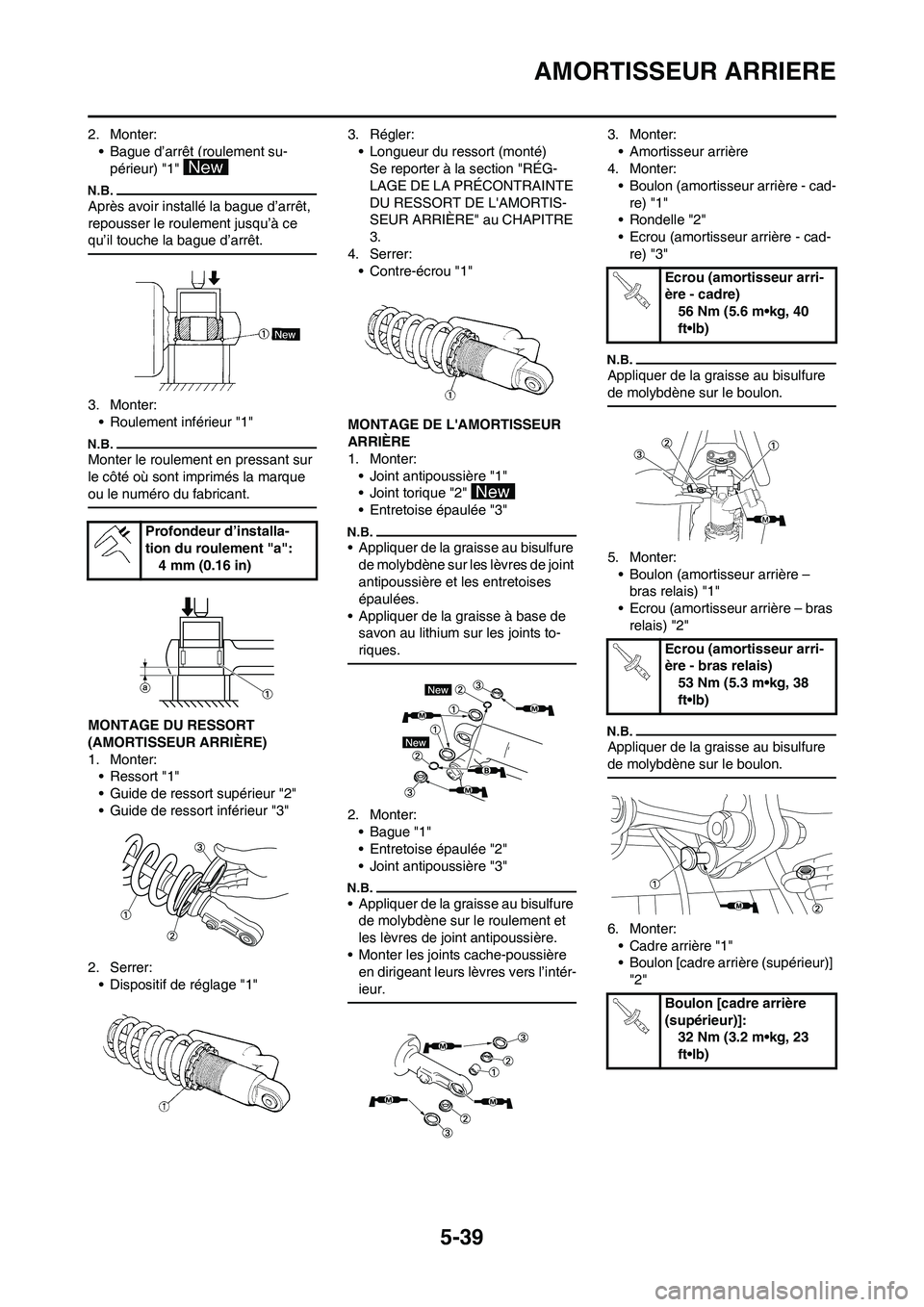

5-39
AMORTISSEUR ARRIERE
2. Monter:
• Bague d’arrêt (roulement su-
périeur) "1"
Après avoir installé la bague d’arrêt,
repousser le roulement jusqu’à ce
qu’il touche la bague d’arrêt.
3. Monter:
• Roulement inférieur "1"
Monter le roulement en pressant sur
le côté où sont imprimés la marque
ou le numéro du fabricant.
MONTAGE DU RESSORT
(AMORTISSEUR ARRIÈRE)
1. Monter:
• Ressort "1"
• Guide de ressort supérieur "2"
• Guide de ressort inférieur "3"
2. Serrer:
• Dispositif de réglage "1"3. Régler:
• Longueur du ressort (monté)
Se reporter à la section "RÉG-
LAGE DE LA PRÉCONTRAINTE
DU RESSORT DE L'AMORTIS-
SEUR ARRIÈRE" au CHAPITRE
3.
4. Serrer:
• Contre-écrou "1"
MONTAGE DE L'AMORTISSEUR
ARRIÈRE
1. Monter:
• Joint antipoussière "1"
• Joint torique "2"
• Entretoise épaulée "3"
• Appliquer de la graisse au bisulfure
de molybdène sur les lèvres de joint
antipoussière et les entretoises
épaulées.
• Appliquer de la graisse à base de
savon au lithium sur les joints to-
riques.
2. Monter:
• Bague "1"
• Entretoise épaulée "2"
• Joint antipoussière "3"
• Appliquer de la graisse au bisulfure
de molybdène sur le roulement et
les lèvres de joint antipoussière.
• Monter les joints cache-poussière
en dirigeant leurs lèvres vers l’intér-
ieur.
3. Monter:
• Amortisseur arrière
4. Monter:
• Boulon (amortisseur arrière - cad-
re) "1"
• Rondelle "2"
• Ecrou (amortisseur arrière - cad-
re) "3"
Appliquer de la graisse au bisulfure
de molybdène sur le boulon.
5. Monter:
• Boulon (amortisseur arrière –
bras relais) "1"
• Ecrou (amortisseur arrière – bras
relais) "2"
Appliquer de la graisse au bisulfure
de molybdène sur le boulon.
6. Monter:
• Cadre arrière "1"
• Boulon [cadre arrière (supérieur)]
"2" Profondeur d’installa-
tion du roulement "a":
4 mm (0.16 in)
Ecrou (amortisseur arri-
ère - cadre)
56 Nm (5.6 m•kg, 40
ft•lb)
Ecrou (amortisseur arri-
ère - bras relais)
53 Nm (5.3 m•kg, 38
ft•lb)
Boulon [cadre arrière
(supérieur)]:
32 Nm (3.2 m•kg, 23
ft•lb)

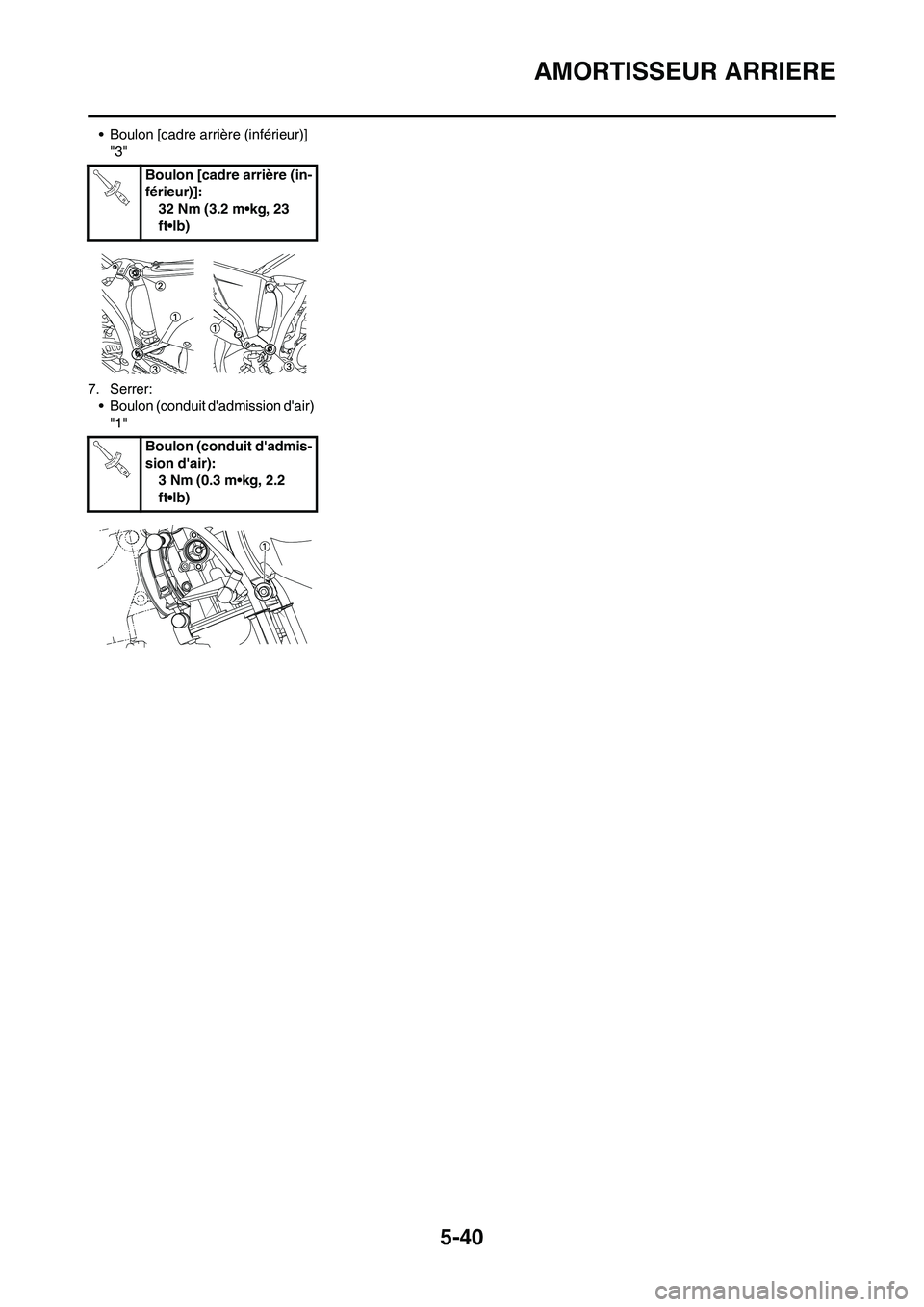

5-40
AMORTISSEUR ARRIERE
• Boulon [cadre arrière (inférieur)]
"3"
7. Serrer:
• Boulon (conduit d'admission d'air)
"1"Boulon [cadre arrière (in-
férieur)]:
32 Nm (3.2 m•kg, 23
ft•lb)
Boulon (conduit d'admis-
sion d'air):
3 Nm (0.3 m•kg, 2.2
ft•lb)

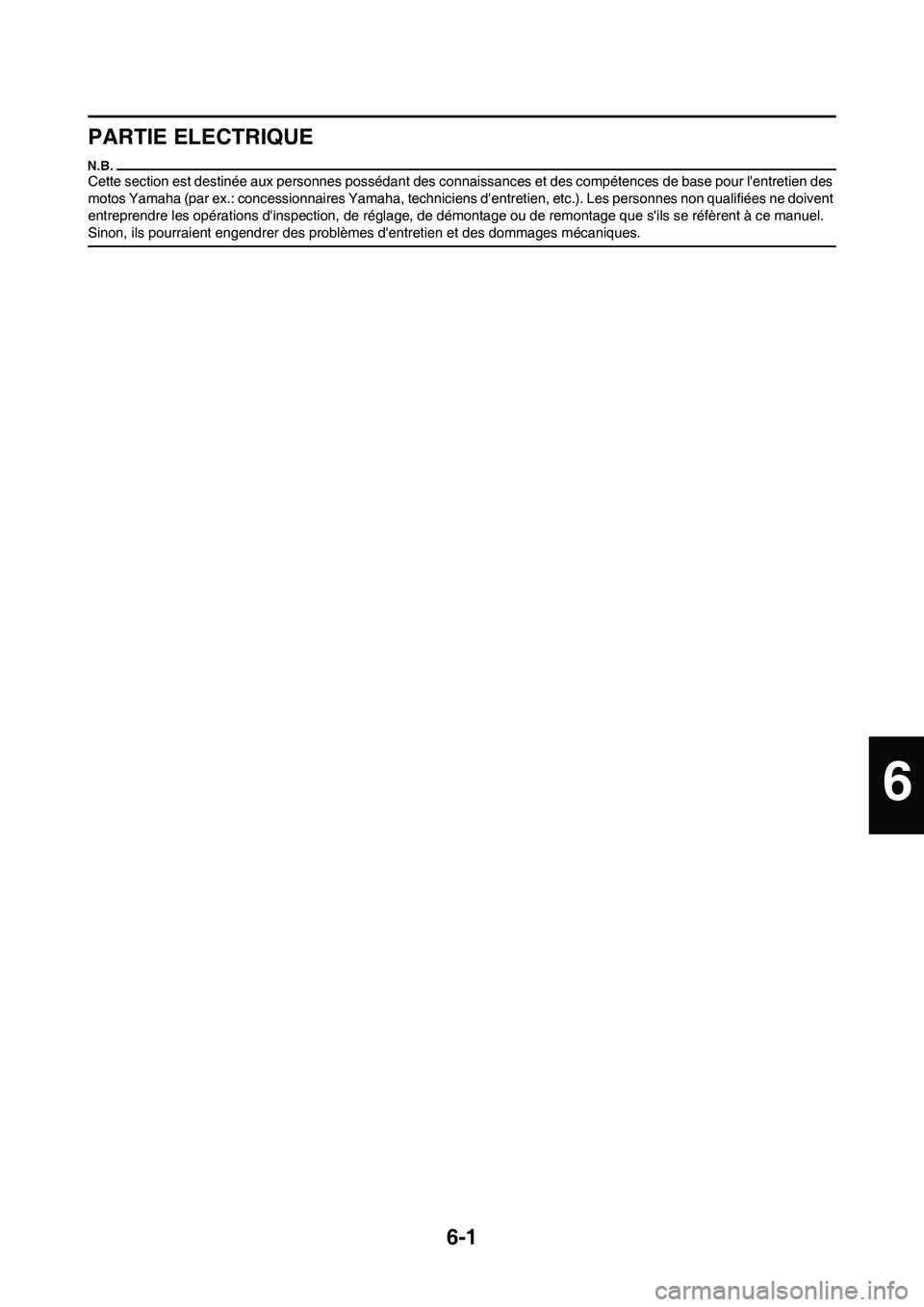

6-1
PARTIE ELECTRIQUE
Cette section est destinée aux personnes possédant des connaissances et des compétences de base pour l'entretien des
motos Yamaha (par ex.: concessionnaires Yamaha, techniciens d'entretien, etc.). Les personnes non qualifiées ne doivent
entreprendre les opérations d'inspection, de réglage, de démontage ou de remontage que s'ils se réfèrent à ce manuel.
Sinon, ils pourraient engendrer des problèmes d'entretien et des dommages mécaniques.
6

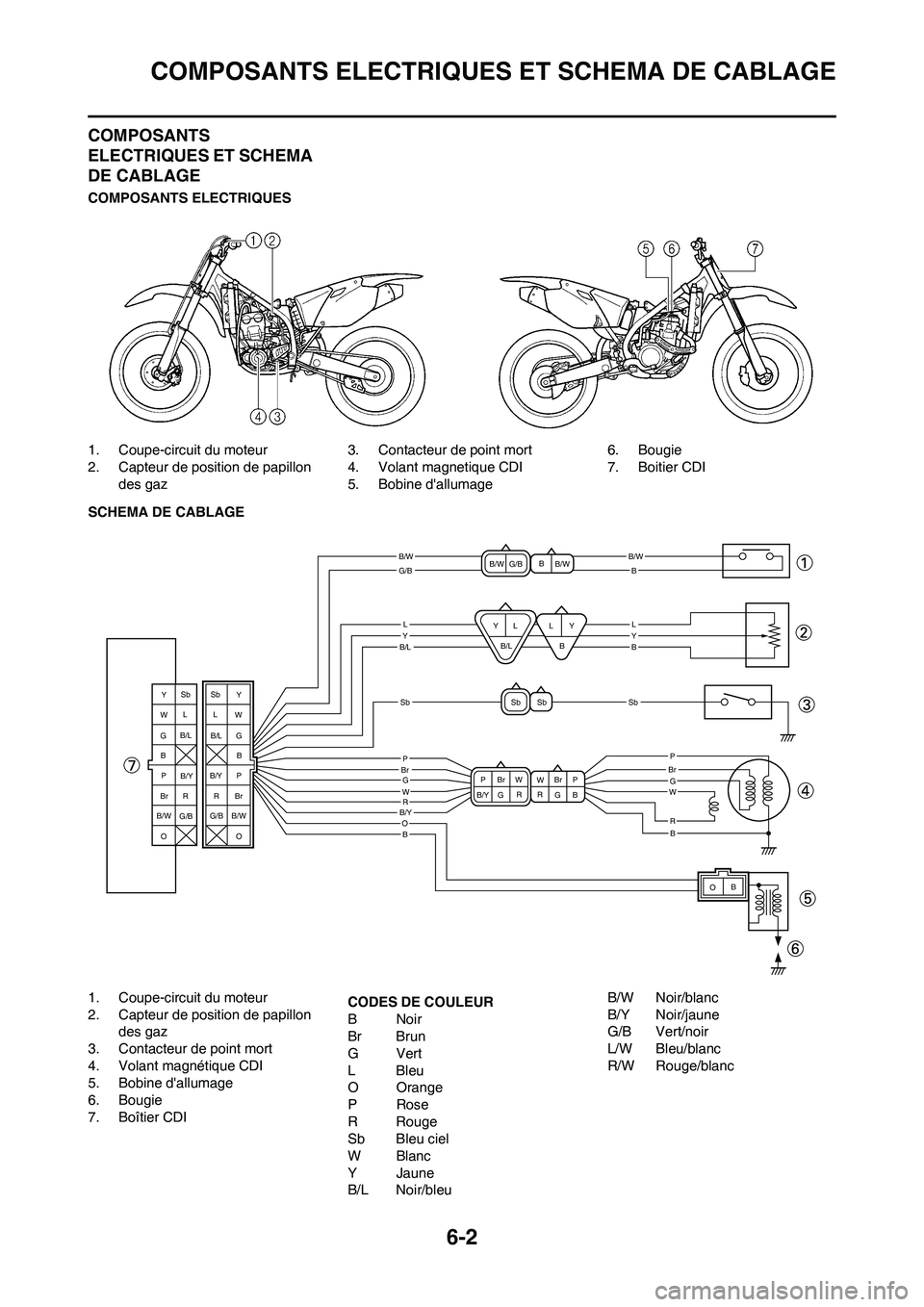

6-2
COMPOSANTS ELECTRIQUES ET SCHEMA DE CABLAGE
COMPOSANTS
ELECTRIQUES ET SCHEMA
DE CABLAGE
COMPOSANTS ELECTRIQUES
1. Coupe-circuit du moteur
2. Capteur de position de papillon des gaz 3. Contacteur de point mort
4. Volant magnetique CDI
5. Bobine d'allumage 6. Bougie
7. Boitier CDI
SCHEMA DE CABLAGE
1. Coupe-circuit du moteur
2. Capteur de position de papillon des gaz
3. Contacteur de point mort
4. Volant magnétique CDI
5. Bobine d'allumage
6. Bougie
7. Boîtier CDI CODES DE COULEUR
BNoir
Br Brun
GVert
LBleu
O Orange
PRose
R Rouge
Sb Bleu ciel
WBlanc
Y Jaune
B/L Noir/bleu B/W Noir/blanc
B/Y Noir/jaune
G/B Vert/noir
L/W Bleu/blanc
R/W Rouge/blanc
B/WB/W
B/L
B/Y
SbSb
G/B
LYLY
P
B
B
B
B
G
O
WR
P
GW
R
P
B
Br W
W
B/Y G Br
G
RR
OB
Sb Sb
Y
Y
W Y
W
GG B
P P
Br BrRR
O L
B
Sb Y
LL
B/L
B/W B/W
G/B
B
B
B/L
L
Sb
B/L
G/B
G/B B/Y
B/Y
B/W O
B/W
BrBrP

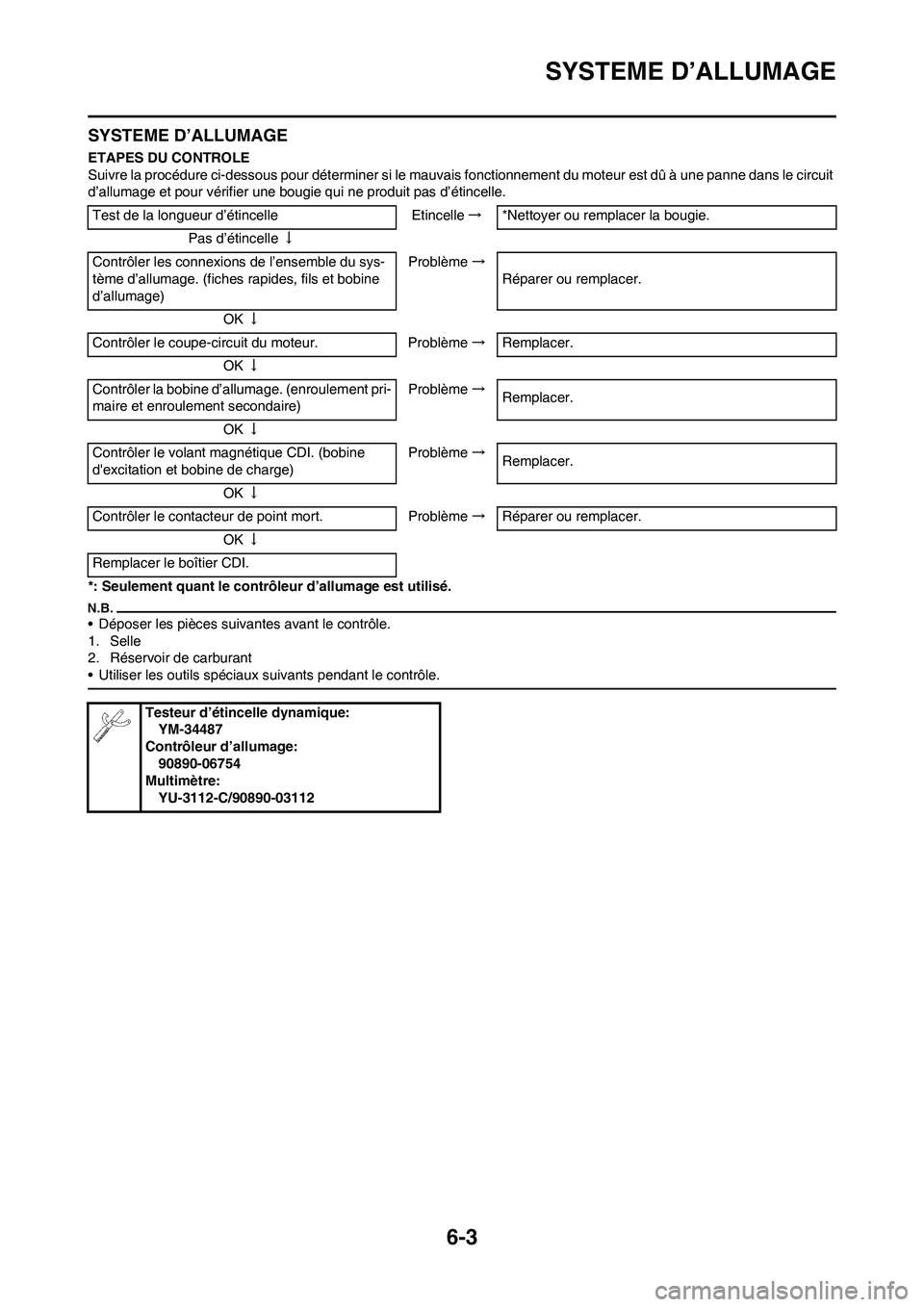

6-3
SYSTEME D’ALLUMAGE
SYSTEME D’ALLUMAGE
ETAPES DU CONTROLE
Suivre la procédure ci-dessous pour déterminer si le mauvais fonctionnement du moteur est dû à une panne dans le circuit
d’allumage et pour vérifier une bougie qui ne produit pas d’étincelle.
*: Seulement quant le contrôleur d’allumage est utilisé.
• Déposer les pièces suivantes avant le contrôle.
1. Selle
2. Réservoir de carburant
• Utiliser les outils spéciaux suivants pendant le contrôle.
Test de la longueur d’étincelle Etincelle→*Nettoyer ou remplacer la bougie.
Pas d’étincelle↓
Contrôler les connexions de l’ensemble du sys-
tème d’allumage. (fiches rapides, fils et bobine
d’allumage)Problème→
Réparer ou remplacer.
OK↓
Contrôler le coupe-circuit du moteur. Problème→Remplacer.
OK↓
Contrôler la bobine d’allumage. (enroulement pri-
maire et enroulement secondaire)Problème→
Remplacer.
OK↓
Contrôler le volant magnétique CDI. (bobine
d'excitation et bobine de charge)Problème→
Remplacer.
OK↓
Contrôler le contacteur de point mort. Problème→Réparer ou remplacer.
OK↓
Remplacer le boîtier CDI.
Testeur d’étincelle dynamique:
YM-34487
Contrôleur d’allumage:
90890-06754
Multimètre:
YU-3112-C/90890-03112

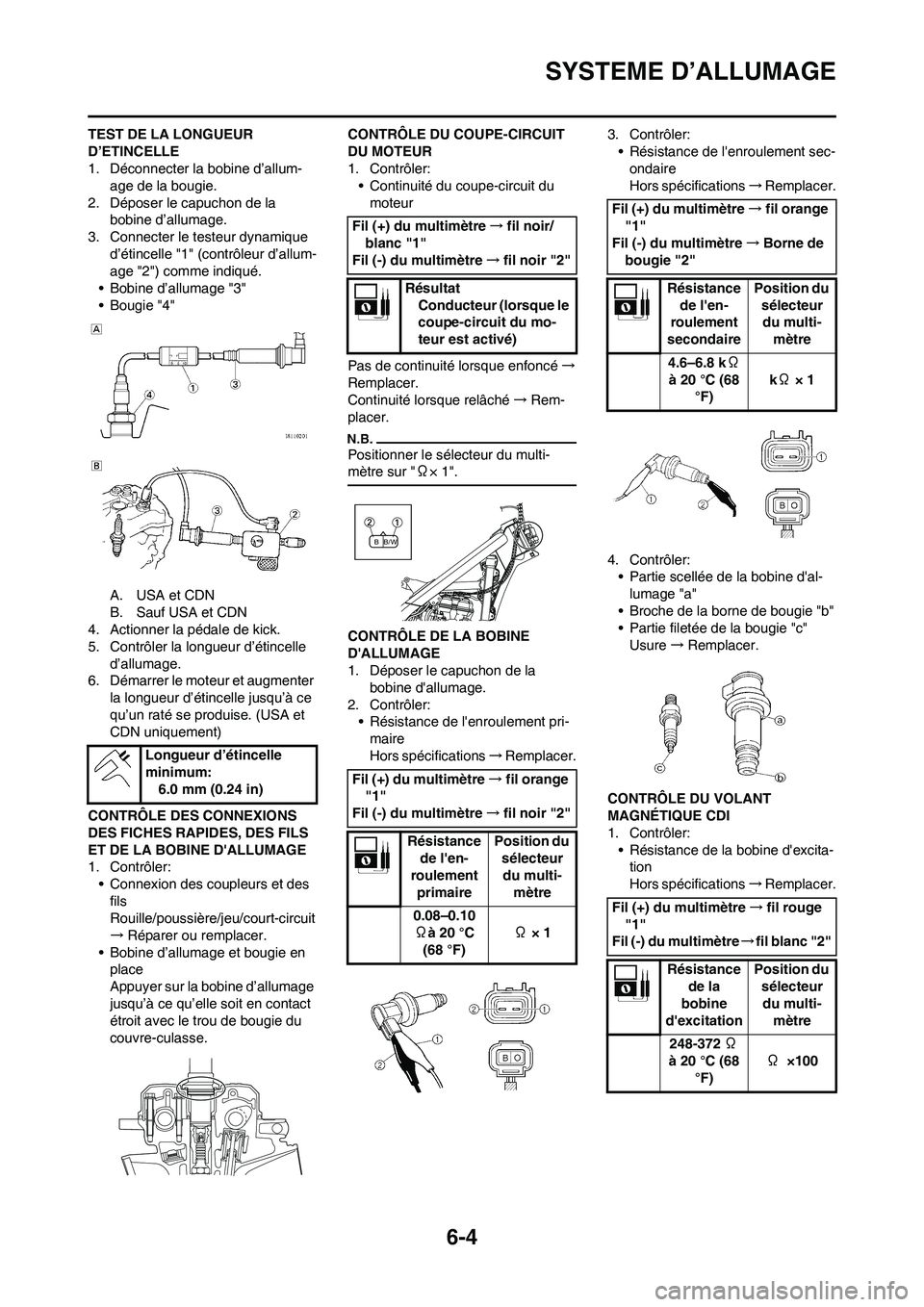

6-4
SYSTEME D’ALLUMAGE
TEST DE LA LONGUEUR
D’ETINCELLE
1. Déconnecter la bobine d’allum-
age de la bougie.
2. Déposer le capuchon de la
bobine d’allumage.
3. Connecter le testeur dynamique
d’étincelle "1" (contrôleur d’allum-
age "2") comme indiqué.
• Bobine d’allumage "3"
• Bougie "4"
A. USA et CDN
B. Sauf USA et CDN
4. Actionner la pédale de kick.
5. Contrôler la longueur d’étincelle
d’allumage.
6. Démarrer le moteur et augmenter
la longueur d’étincelle jusqu’à ce
qu’un raté se produise. (USA et
CDN uniquement)
CONTRÔLE DES CONNEXIONS
DES FICHES RAPIDES, DES FILS
ET DE LA BOBINE D'ALLUMAGE
1. Contrôler:
• Connexion des coupleurs et des
fils
Rouille/poussière/jeu/court-circuit
→Réparer ou remplacer.
• Bobine d’allumage et bougie en
place
Appuyer sur la bobine d’allumage
jusqu’à ce qu’elle soit en contact
étroit avec le trou de bougie du
couvre-culasse.CONTRÔLE DU COUPE-CIRCUIT
DU MOTEUR
1. Contrôler:
• Continuité du coupe-circuit du
moteur
Pas de continuité lorsque enfoncé→
Remplacer.
Continuité lorsque relâché→Rem-
placer.
Positionner le sélecteur du multi-
mètre sur "Ω× 1".
CONTRÔLE DE LA BOBINE
D'ALLUMAGE
1. Déposer le capuchon de la
bobine d'allumage.
2. Contrôler:
• Résistance de l'enroulement pri-
maire
Hors spécifications→Remplacer.3. Contrôler:
• Résistance de l'enroulement sec-
ondaire
Hors spécifications→Remplacer.
4. Contrôler:
• Partie scellée de la bobine d'al-
lumage "a"
• Broche de la borne de bougie "b"
• Partie filetée de la bougie "c"
Usure→Remplacer.
CONTRÔLE DU VOLANT
MAGNÉTIQUE CDI
1. Contrôler:
• Résistance de la bobine d'excita-
tion
Hors spécifications→Remplacer. Longueur d’étincelle
minimum:
6.0 mm (0.24 in)
Fil (+) du multimètre→fil noir/
blanc "1"
Fil (-) du multimètre→fil noir "2"
Résultat
Conducteur (lorsque le
coupe-circuit du mo-
teur est activé)
Fil (+) du multimètre→fil orange
"1"
Fil (-) du multimètre→fil noir "2"
Résistance
de l'en-
roulement
primairePosition du
sélecteur
du multi-
mètre
0.08–0.10
Ωà 20 °C
(68 °F) Ω × 1
/W BB
Fil (+) du multimètre→fil orange
"1"
Fil (-) du multimètre→Borne de
bougie "2"
Résistance
de l'en-
roulement
secondairePosition du
sélecteur
du multi-
mètre
4.6–6.8 kΩ
à 20 °C (68
°F) kΩ × 1
Fil (+) du multimètre→fil rouge
"1"
Fil (-) du multimètre→fil blanc "2"
Résistance
de la
bobine
d'excitationPosition du
sélecteur
du multi-
mètre
248-372 Ω
à 20 °C (68
°F)Ω ×100

6-5

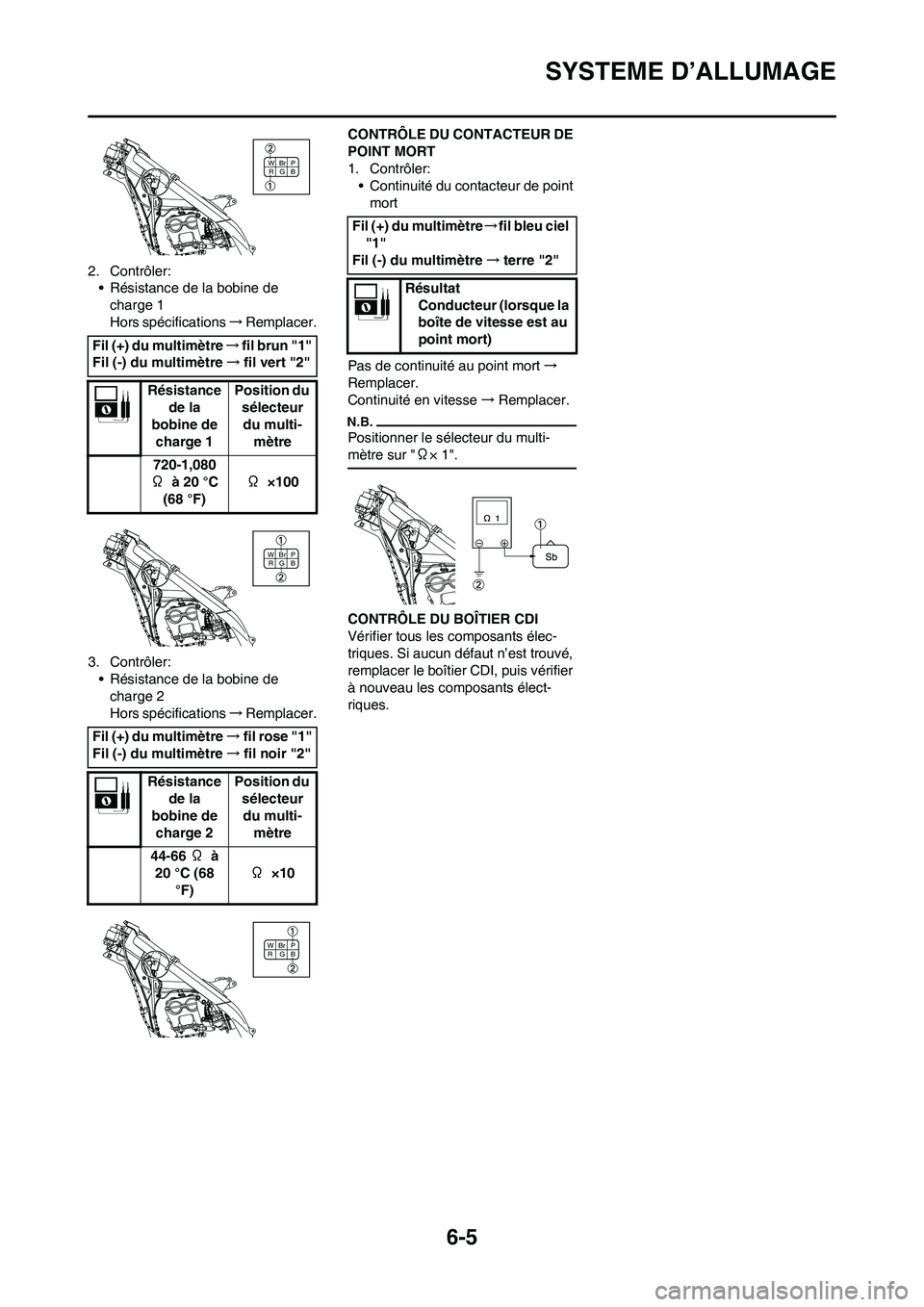

SYSTEME D’ALLUMAGE
2. Contrôler:
• Résistance de la bobine de
charge 1
Hors spécifications→Remplacer.
3. Contrôler:
• Résistance de la bobine de
charge 2
Hors spécifications→Remplacer.CONTRÔLE DU CONTACTEUR DE
POINT MORT
1. Contrôler:
• Continuité du contacteur de point
mort
Pas de continuité au point mort→
Remplacer.
Continuité en vitesse→Remplacer.
Positionner le sélecteur du multi-
mètre sur "Ω× 1".
CONTRÔLE DU BOÎTIER CDI
Vérifier tous les composants élec-
triques. Si aucun défaut n’est trouvé,
remplacer le boîtier CDI, puis vérifier
à nouveau les composants élect-
riques. Fil (+) du multimètre→fil brun "1"
Fil (-) du multimètre→fil vert "2"
Résistance
de la
bobine de
charge 1Position du
sélecteur
du multi-
mètre
720-1,080
Ω à 20 °C
(68 °F)Ω ×100
Fil (+) du multimètre→fil rose "1"
Fil (-) du multimètre→fil noir "2"
Résistance
de la
bobine de
charge 2Position du
sélecteur
du multi-
mètre
44-66 Ω à
20 °C (68
°F)Ω ×10
B WBr
GP
R
B WBr
GP
R
B WBr
GP
R
Fil (+) du multimètre→fil bleu ciel
"1"
Fil (-) du multimètre→terre "2"
Résultat
Conducteur (lorsque la
boîte de vitesse est au
point mort)

6-6

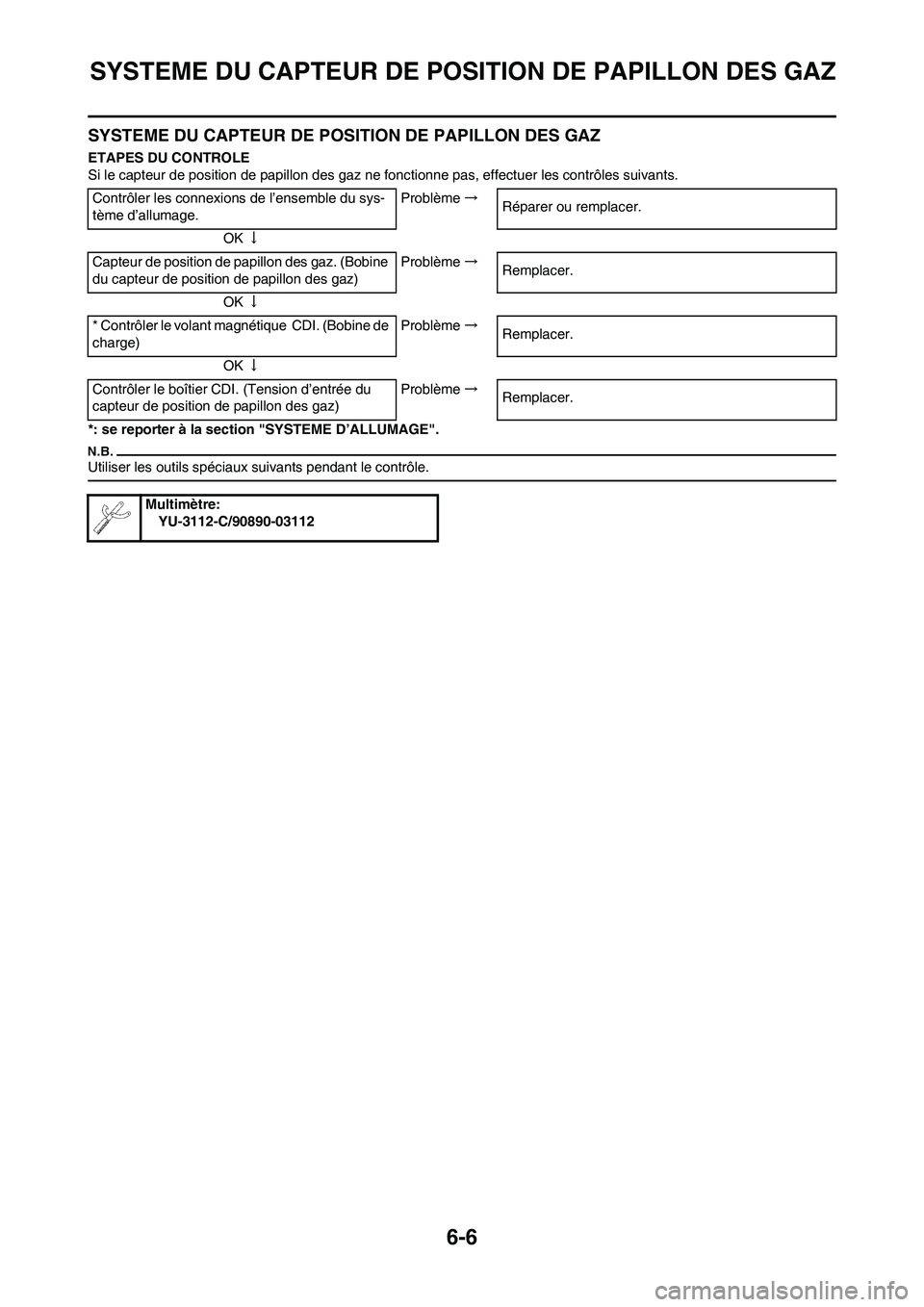

SYSTEME DU CAPTEUR DE POSITION DE PAPILLON DES GAZ
SYSTEME DU CAPTEUR DE POSITION DE PAPILLON DES GAZ
ETAPES DU CONTROLE
Si le capteur de position de papillon des gaz ne fonctionne pas, effectuer les contrôles suivants.
*: se reporter à la section "SYSTEME D’ALLUMAGE".
Utiliser les outils spéciaux suivants pendant le contrôle.
Contrôler les connexions de l’ensemble du sys-
tème d’allumage.Problème→
Réparer ou remplacer.
OK↓
Capteur de position de papillon des gaz. (Bobine
du capteur de position de papillon des gaz)Problème→
Remplacer.
OK↓
* Contrôler le volant magnétique CDI. (Bobine de
charge)Problème→
Remplacer.
OK↓
Contrôler le boîtier CDI. (Tension d’entrée du
capteur de position de papillon des gaz)Problème→
Remplacer.
Multimètre:
YU-3112-C/90890-03112
