HINTERRADBREMSE
4-23
Hinterrad-Bremssattel zerlegen
Reihen-
folgeBauteil Anz. Bemerkungen
1 Bremskolben 1
2 Bremskolben-Staubschutzring 1
3 Bremskolben-Dichtring 1
4 Entlüftungsschraube 1
Der Zusammenbau erfolgt in umgekehrter
Reihenfolge.
1
2
3
4
S
BF
T R..6 Nm (0.6 m kgf, 4.3 ft Ibf)
Page 152 of 374

HINTERRADBREMSE
4-24

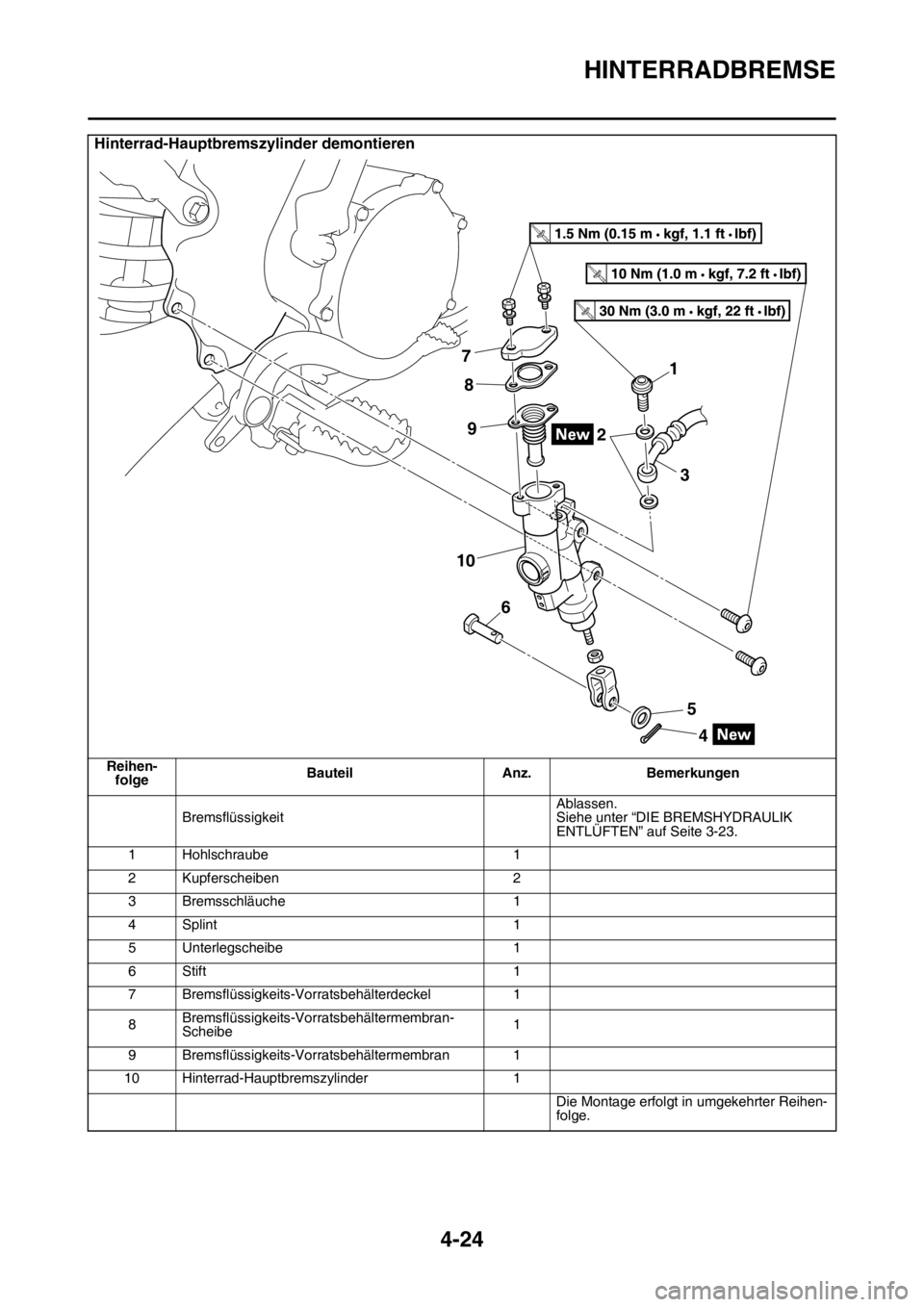

Hinterrad-Hauptbremszylinder demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
BremsflüssigkeitAblassen.
Siehe unter “DIE BREMSHYDRAULIK
ENTLÜFTEN” auf Seite 3-23.
1 Hohlschraube 1
2 Kupferscheiben 2
3 Bremsschläuche 1
4 Splint 1
5 Unterlegscheibe 1
6 Stift 1
7 Bremsflüssigkeits-Vorratsbehälterdeckel 1
8Bremsflüssigkeits-Vorratsbehältermembran-
Scheibe1
9 Bremsflüssigkeits-Vorratsbehältermembran 1
10 Hinterrad-Hauptbremszylinder 1
Die Montage erfolgt in umgekehrter Reihen-
folge.
1
2
3
4 7
5 8
6 9
T R..
T R..
10
T R..
Page 153 of 374

HINTERRADBREMSE
4-25

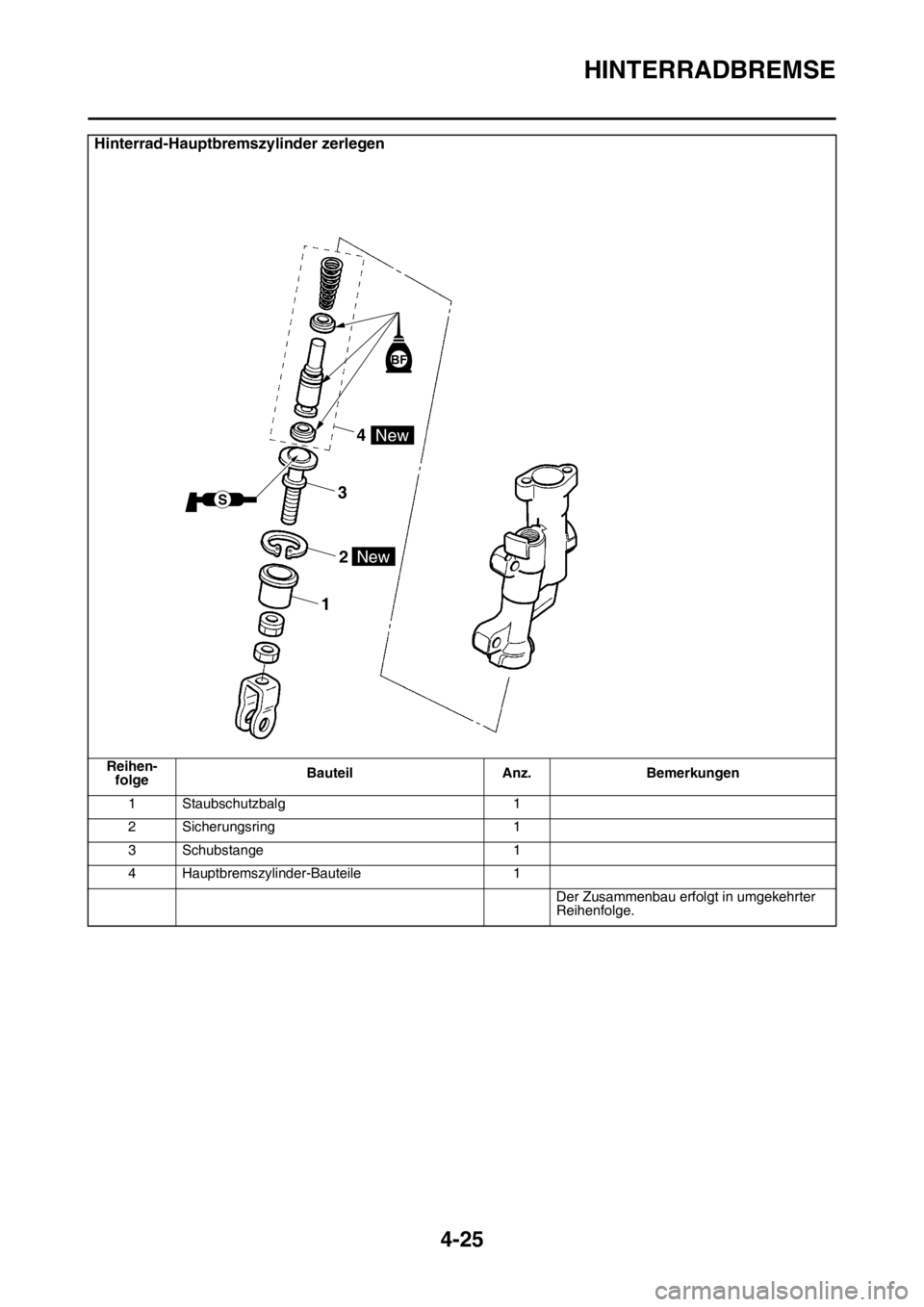

Hinterrad-Hauptbremszylinder zerlegen
Reihen-
folgeBauteil Anz. Bemerkungen
1 Staubschutzbalg 1
2 Sicherungsring 1
3 Schubstange 1
4 Hauptbremszylinder-Bauteile 1
Der Zusammenbau erfolgt in umgekehrter
Reihenfolge.
4
3
2
1
BF
S
New
New
Page 154 of 374

HINTERRADBREMSE
4-26
GAS1SM1149VORWORTEWA14300
WARNUNG
Wenn die Scheibenbremse in ihre Einzel-
teile zerlegt werden muss, beachten Sie die
folgenden Vorsichtsmaßregeln.
• Bremsenbauteile nur zerlegen, wenn es
unvermeidbar ist.
• Wenn ein Problem mit Verbindungen im
Hydraulikbremssystem vorliegt, folgende
Arbeiten ausführen.
Das Bremssysten zerlegen, die Bremsflüs-
sigkeit komplett aus dem Bremssystem
ablassen, und das System reinigen. An-
schließend die richtige Menge Bremsflüs-
sigkeit einfüllen. Dann nach der
Neumontage entlüften.
• Nur Bremsflüssigkeit zum Waschen von
internen Bremsbauteilen verwenden.
• Nur neue Bremsflüssigkeit zur Reinigung
von Bremsbauteilen verwenden.
• Verschüttete Bremsflüssigkeit sofort
abwischen, denn sie greift Lack und
Kunststoff an.
• Bremsflüssigkeit immer vorsichtig hand-
haben; falls sie in die Augen gerät, besteht
die Gefahr schwerer Verletzungen ein-
schließlich Erblindung.
• ERSTE HILFE, WENN BREMSFLÜSSIG-
KEIT IN DIE AUGEN GELANGT:
• Augen 15 Minuten lang gründlich mit Was-
ser spülen, danach sofort einen Arzt auf-
suchen.
GAS1SM1150HINTERRAD-SCHEIBENBREMSBELÄGE
KONTROLLIEREN
1. Demontieren:
• Hinterrad
Siehe unter “HINTERRAD” auf Seite 4-8.
2. Kontrollieren:
• Bremsscheibe
Beschädigt/angefressen Erneuern.
3. Messen:
• Bremsscheiben-Starke
Die Bremsscheibendicke an unterschiedli-
chen Stellen messen.
Nicht nach Vorgabe Erneuern.
Siehe unter “VORDERRAD-BREMSS-
CHEIBE KONTROLLIEREN” auf Seite 4-16.4. Messen:
• Bremsscheiben-Verzug
Nicht nach Vorgabe Bremsscheiben-Ver-
zug korrigieren oder Bremsscheibe er-
neuern.
5. Einstellung:
• Bremsscheiben-Verzug
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Die Bremsscheibe demontieren.
b. Die Einbauposition der Bremsscheibe um
eine Schraubenbohrung drehen.
c. Die Bremsscheibe montieren.
HINWEIS
Die Bremsscheiben-Schrauben über Kreuz in
mehreren Schritten festziehen.
d. Den Bremsscheiben-Verzug messen.
e. Wenn die Vorgaben nicht erfüllt werden, die
Anpassung solange wiederholen, bis der
Bremsscheiben-Verzug die Vorgaben erfül-
lt.
f. Wenn der Bremsscheiben-Verzug nicht an
die Vorgaben angepasst werden kann,
Bremsschreibe ersetzen.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
Min. Stärke der Bremsscheibe
3.5 mm (0.14 in)
Max. Verzug der Bremsscheibe
0.15 mm (0.0059 in)
Bremsscheiben-Schraube
14 Nm (1.4 m·kgf, 10 ft·lbf)
LOCTITE®
T R..
Page 155 of 374

HINTERRADBREMSE
4-27
6. Montieren:
• Hinterrad
Siehe unter “HINTERRAD” auf Seite 4-8.
GAS1SM1151HINTERRAD-BREMSSATTEL DEMONTIE-
REN
HINWEIS
Vor dem Zerlegen des Bremssattels Brems-
flüssigkeit komplett aus dem Bremssystem
ablassen.
1. Demontieren:
• Hohlschraube
• Kupferscheiben
• Bremsschläuche
HINWEIS
Das Ende des Bremsschlauchs in einen Behäl-
ter führen und die Bremsflüssigkeit abpumpen.
GAS1SM1152HINTERRAD-BREMSSATTEL ZERLEGEN
1. Demontieren:
• Bremskolben “1”
• Bremskolben-Staubschutzring “2”
• Bremskolben-Dichtring “3”
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Druckluft in die Bremsschlauch-Verbindung-
söffnung einblasen, um den Bremskolben
aus dem Bremssattel herauszutreiben.
EWA13550
WARNUNG
• Bremssattel mit einem Tuch abdecken.
Passen Sie auf, dass Sie sich nicht verlet-
zen, wenn der Kolben aus dem Bremssat-
tel ausgestoßen wird.
• Nicht einen Schraubendreher usw. zum
Ausbau des Bremskolbens verwenden.b. Bremskolben-Staubschutzmanschette und
Bremskolben-Dichtring entfernen.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
GAS1SM1153HINTERRAD-BREMSSATTEL KONTROL-
LIEREN
1. Kontrollieren:
• Bremskolben “1”
Verrostet/zerkratzt/abgenutzt Bremskol-
ben erneuern.
• Bremszylinder “2”
Zerkratzt/abgenutzt Bremssattel er-
neuern.
• Bremssattelgehäuse “3”
Risse/Schäden Bremssattel erneuern.
• Bremsflüssigkeit-Zufuhrleitungen
(Bremssattelgehäuse)
Verstopft Mit Druckluft ausblasen.
EWA13610
WARNUNG
Beim Zerlegen des Bremssattels den Brem-
skolben-Dichtring und die Bremskolben-
Staubschutzmanschette erneuern.
2. Kontrollieren:
• Bremssattel-Halterung
Rissig/beschädigtErneuern.
2
3
1
1 2
3
Page 156 of 374

HINTERRADBREMSE
4-28
GAS1SM1154HINTERRAD-BREMSSATTEL ZUSAMMEN-
BAUEN
EWA13620
WARNUNG
• Vor dem Einbau müssen alle inneren Bau-
teile gereinigt und geschmiert werden. Nur
neue Bremsflüssigkeit zur Reinigung und
Schmierung verwenden.
• Verwenden Sie bei inneren Bremsenbau-
teilen niemals Lösemittel, weil diese dazu
führen, dass die Bremskolben-Dichtringe
aufquellen und sich verformen.
• Beim Zerlegen des Bremssattels den
Bremskolben-Dichtring und die Bremskol-
ben-Staubschutzmanschette erneuern.
GAS1SM1155BREMSKOLBEN MONTIEREN
1. Reinigen:
• Bremssattel
• Bremskolben-Dichtring
• Bremskolben-Staubschutzring
• Bremskolben
Bremsflüssigkeit zur Reinigung verwenden.
2. Montieren:
• Bremskolben-Dichtringe “1”
• Bremskolben-Staubschutzring “2”
EWA33DD033
WARNUNG
Es sind stets neue Bremskolben-Dichtringe
und Bremskolben-Staubschutzringe zu ver-
wenden.
HINWEIS
• Den Bremskolben-Dichtring mit Bremsflüssig-
keit bestreichen.
• Den Bremskolben-Staubschutzring mit Si-
likonfett bestreichen.
• Die Bremskolben-Dichtringe und die Brems-
kolben-Staubschutzringe korrekt in die ent-
sprechenden Nuten des Bremssattels
einsetzen.3. Montieren:
• Bremskolben “1”
HINWEIS
Die Kolben-Außenseite mit Bremsflüssigkeit
bestreichen.
ECA33DD047
ACHTUNG
• Der Kolben muss so eingebaut werden,
dass dessen Seite “a” zum Bremssattel
gerichtet ist.
• Niemals forcieren.
GAS1SM1156HINTERRAD-BREMSSATTEL EINBAUEN
1. Montieren:
• Hinterrad-Bremssattel
• Hinterrad-Bremssattel-Halterung
2. Montieren:
• Hinterrad
Siehe unter “HINTERRAD” auf Seite 4-8.
• Kupferscheiben
• Bremsschläuche
• Hohlschraube
EWA13530
WARNUNG
Um die Betriebssicherheit des Fahrzeugs
zu gewährleisten, müssen Kabel, Züge und
Schläuche korrekt verlegt werden. Siehe
“KABELFÜHRUNGSDIAGRAMME” auf
Seite 2-33.
ECA14170
ACHTUNG
Sicherstellen, dass die Biegung im Rohrteil
“a” ausgerichtet ist, wie in der Abbildung
gezeigt, und dass der Bremsschlauch an
der Nase “b” des Bremssattels anliegt. Empfohlene Bremsflüssigkeit
DOT 4
New
New
2
1
Bremsschlauch-Hohlschraube
30 Nm (3.0 m·kgf, 22 ft·lbf)
1
a1
New
T R..
Page 157 of 374

HINTERRADBREMSE
4-29
3. Montieren:
• Scheibenbremsbelag-Spreizfedern
• Scheibenbremsbeläge
• Scheibenbremsbelag-Haltestifte
• Bremsbelag-Haltestift-Abdeckung
Siehe unter “HINTERRAD-SCHEIBENB-
REMSBELÄGE KONTROLLIEREN” auf
Seite 3-27.
4. Bremsflüssigkeit bis zum vorgeschriebenen
Stand in den Bremsflüssigkeits-Vorratsbe-
hälter füllen.
EWA13090
WARNUNG
• Nur die vorgegebene Bremsflüssigkeit
verwenden. Andere Flüssigkeiten können
die Gummidichtungen zersetzen, Undich-
tigkeit verursachen und dadurch die
Bremsfunktion beeinträchtigen.
• Ausschließlich Flüssigkeit der gleichen
Sorte nachfüllen. Das Mischen unter-
schiedlicher Produkte kann zu chemisch-
en Reaktionen und damit zu verminderter
Bremsleistung führen.
• Beim Einfüllen der Bremsflüssigkeit da-
rauf achten, dass kein Wasser in den Vor-
ratsbehälter gelangt. Wasser setzt den
Siedepunkt der Flüssigkeit herab und
kann durch Dampfblasenbildung zum
Blockieren der Bremse führen.
ECA13540
ACHTUNG
Bremsflüssigkeit greift Lack und Kunststof-
fe an. Verschüttete Bremsflüssigkeit muss
daher sofort aufgewischt werden.
5. Ablassen:
• Bremshydraulik
Siehe unter “DIE BREMSHYDRAULIK
ENTLÜFTEN” auf Seite 3-23.
6. Kontrollieren:
• Bremsflüssigkeitsstand
Die Minimalstand-Markierung “a” oder nied-
riger Nachfüllen.
Siehe unter “BREMSFLÜSSIG-
KEITSSTAND KONTROLLIEREN” auf
Seite 3-29.
7. Kontrollieren:
• Funktion des Fußbremshebels
Weich/schwammig Bremshydraulik
entlüften.
Siehe unter “DIE BREMSHYDRAULIK
ENTLÜFTEN” auf Seite 3-23.
GAS1SM1157HINTERRAD-HAUPTBREMSZYLINDER DE-
MONTIEREN
HINWEIS
Vor dem Demontieren des Hinterrad-Hauptb-
remszylinders Bremsflüssigkeit komplett aus
dem Bremssystem ablassen.
1. Demontieren:
• Hohlschraube
• Kupferscheiben
• Bremsschläuche
HINWEIS
Zum Ablasse restlicher Bremsflüssigkeit einen
Behälter unter den Hauptbremszylinder und
das Ende des Bremsschlauchs stellen. Scheibenbremsbelag-Haltestifte
17 Nm (1.7 m·kgf, 12 ft·lbf)
Bremsbelag-Haltestift-Abdeck-
ung
2.5 Nm (0.25 m·kgf, 1.8 ft·lbf)
Empfohlene Bremsflüssigkeit
DOT 4
b
b
a
T R..
a
Page 158 of 374

HINTERRADBREMSE
4-30
GAS1SM1158HINTERRAD-HAUPTBREMSZYLINDER
KONTROLLIEREN
1. Kontrollieren:
• Hauptbremszylinder “1”
Beschädigt/verkratzt/verschlissen Er-
neuern.
• Bremsflüssigkeit-Zufuhrleitungen “2”
(Hauptbremszylindergehäuse)
Verstopft Mit Druckluft ausblasen.
2. Kontrollieren:
• Hauptbremszylinder-Bauteile
Beschädigt/verschlissen Erneuern.
3. Kontrollieren:
• Hauptbremszylinder-Vorratsbehälterdeckel
Rissig/beschädigtErneuern.
• Bremsflüssigkeits-Vorratsbehältermem-
bran-Halterung
• Bremsflüssigkeits-Vorratsbehältermembran
Rissig/beschädigtErneuern.
4. Kontrollieren:
• Bremsschläuche
Rissig/beschädigt/verschlissen Er-
neuern.
GAS1SM1159HINTERRAD-HAUPTBREMSZYLINDER
ZERLEGEN ZUSAMMENBAUEN
EWA13520
WARNUNG
• Vor dem Einbau müssen alle inneren Bau-
teile gereinigt und geschmiert werden. Nur
neue Bremsflüssigkeit zur Reinigung und
Schmierung verwenden.
• Niemals Lösemittel bei inneren Bremsen-
bauteilen verwenden.
1. Den Hauptbremszylinder und die Hauptb-
remszylinder-Bauteile mit Bremsflussigkeit
waschen.2. Montieren:
• Primärzylinder-Manschette “1”
• Sekundärzylinder-Manschette “2”
Am Hauptbremszylinder-Kolben “3” anbrin-
gen.
EWA13520
WARNUNG
Die Zylinder-Manschetten mit Bremsflüs-
sigkeit bestreichen und einbauen, wie in der
Abbildung gezeigt. Eine Montage in
falscher Richtung beeinträchtigt die Brems-
funktion.
3. Montieren:
• Feder “1”
Am Hauptbremszylinder-Kolben “2” anbrin-
gen.
HINWEIS
Die Feder mit einem kleineren Innen-
durchmesser am Hauptbremszylinder-Kolben
anbringen.
Empfohlene Bremsflüssigkeit
DOT 4
1
2
New
New
2
3
1
2
3
1
12
Page 159 of 374

HINTERRADBREMSE
4-31
4. Montieren:
• Hauptbremszylinder-Bauteile “1”
• Schubstange “2”
• Sicherungsring “3”
• Staubschutzbalg “4”
HINWEIS
• Vor dem Einbau die Hauptbremszylinder-
Bauteile mit Bremsflussigkeit bestreichen.
• Vor dem Einbau das Ende der Druckstange
mit Silikonfett bestreichen.
• Eine Sicherungsringzange zum Einbau des
Sicherungsrings verwenden.
GAS1SM1160HINTERRAD-HAUPTBREMSZYLINDER EIN-
BAUEN
1. Montieren:
• Kupferscheiben
• Bremsschläuche
• Hohlschraube
EWA13530
WARNUNG
Um die Betriebssicherheit des Fahrzeugs
zu gewährleisten, müssen Kabel, Züge und
Schläuche korrekt verlegt werden. Siehe
“KABELFÜHRUNGSDIAGRAMME” auf
Seite 2-33.
ECA1DX1008
ACHTUNG
Sicherstellen, dass der Rohrteil des Brems-
schlauchs an der Nase “a” des Bremssat-
tels anliegt.2. Bremsflüssigkeit bis zum vorgeschriebenen
Stand in den Bremsflüssigkeits-Vorratsbe-
hälter füllen.
EWA13090
WARNUNG
• Nur die vorgegebene Bremsflüssigkeit
verwenden. Andere Flüssigkeiten können
die Gummidichtungen zersetzen, Undich-
tigkeit verursachen und dadurch die
Bremsfunktion beeinträchtigen.
• Ausschließlich Flüssigkeit der gleichen
Sorte nachfüllen. Das Mischen unter-
schiedlicher Produkte kann zu chemisch-
en Reaktionen und damit zu verminderter
Bremsleistung führen.
• Beim Einfüllen der Bremsflüssigkeit da-
rauf achten, dass kein Wasser in den Vor-
ratsbehälter gelangt. Wasser setzt den
Siedepunkt der Flüssigkeit herab und
kann durch Dampfblasenbildung zum
Blockieren der Bremse führen.
ECA13540
ACHTUNG
Bremsflüssigkeit greift Lack und Kunststof-
fe an. Verschüttete Bremsflüssigkeit muss
daher sofort aufgewischt werden.
3. Ablassen:
• Bremshydraulik
Siehe unter “DIE BREMSHYDRAULIK
ENTLÜFTEN” auf Seite 3-23.
4. Kontrollieren:
• Bremsflüssigkeitsstand
Die Minimalstand-Markierung “a” oder nied-
riger Nachfüllen.
Siehe unter “BREMSFLÜSSIG-
KEITSSTAND KONTROLLIEREN” auf
Seite 3-29. Bremsschlauch-Hohlschraube
30 Nm (3.0 m·kgf, 22 ft·lbf)
New
New
13
4
2NewNew
New
T R..
Empfohlene Bremsflüssigkeit
DOT 4
a
Page 160 of 374

HINTERRADBREMSE
4-32
5. Kontrollieren:
• Funktion des Fußbremshebels
Weich/schwammig Bremshydraulik
entlüften.
Siehe unter “DIE BREMSHYDRAULIK
ENTLÜFTEN” auf Seite 3-23.
a
