YAMAHA YZ250F 2016 Betriebsanleitungen (in German)

ELEKTRISCHE BAUTEILE
8-43
1. Gleichrichter/Regler
2. Ansaugluft-Druckgeber
3. Drosselklappensensor
4. Einspritzdüse
5. Ansauglufttemperaturfühler
6. Elektronisches Steuergerät
7. Zündspule
8. Kondensator
9. Leerlaufschalter
10.Kühlflüssigkeits-Temperaturfühler

ELEKTRISCHE BAUTEILE
8-44
GAS1SM5336DIE SCHALTER KONTROLLIEREN
Y/W P
Sb
1
2
PSbY/W

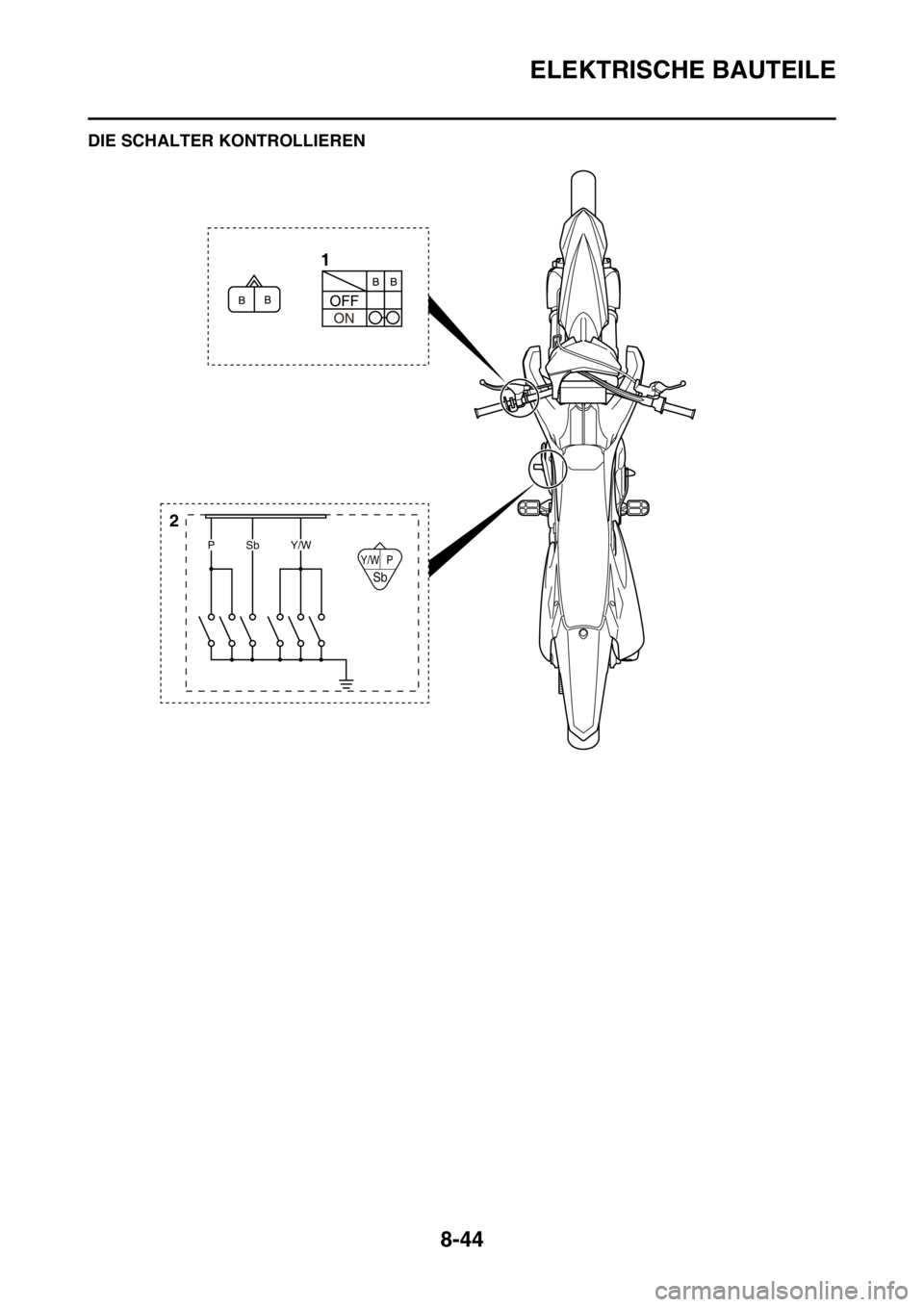

ELEKTRISCHE BAUTEILE
8-45
1. Motorstoppschalter
2. Leerlaufschalter

ELEKTRISCHE BAUTEILE
8-46
Jeden Schalter mit dem Taschen-Multimeter auf Leitungsdurchgang prüfen. Ist der Leitungsdurch-
gang nicht widerstandsfrei, die Kabelanschlüsse kontrollieren und ggf. den Schalter erneuern.
ECA14370
ACHTUNG
Prüfspitzen niemals in die Aufnahmen für die Steckverbinderkontakte “1” stecken. Prüfspit-
zen immer am gegenüberliegenden Steckverbinderende anbringen und dabei darauf achten,
die Kabelanschlüsse nicht zu lösen oder beschädigen.
HINWEIS
• Vor der Leitungsdurchgangs-Kontrolle das Taschen-Prüfgerät auf den Bereich “ 1” einstellen
und auf “0” setzen.
• Bei der Leitungsdurchgangs-Kontrolle den Schalter mehrmals zwischen diesen Positionen hin- und
herschalten.
Klemmenverbindungen am Schalter werden im Klemmen-Anschlussdiagramm unten gezeigt.
Die unterschiedlichen Schalterstellungen “a” sind in der äußeren linken Spalte, und die Farbkodier-
ung der Schalterkabel sind in der oberen Reihe dargestellt.
HINWEIS
“ ” weist auf die Durchgängigkeit zwischen den Schalterklemmen hin (etwa ein geschlossen-
er Schaltkreis an der entsprechenden Schalterposition).
Die Beispielabbildung unten zeigt Folgendes:
Leitungsdurchgang zwischen Rot und Braun besteht, wenn der Schalter auf “ON” gestellt ist.Taschen-Prüfgerät
90890-03112
Analog-Taschenprüfgerät
YU-03112-C
a

ELEKTRISCHE BAUTEILE
8-47
GAS1SM5337ZÜNDFUNKENSTRECKE KONTROLLIEREN
1. Kontrollieren:
• Zündfunkenstrecke
Nicht nach Vorgabe  Fehlerbehebung für
das Zündsystem durchführen.
Siehe unter “FEHLERSUCHE” auf Seite 8-
4.
HINWEIS
Die Zündfunkenstrecke liegt im Rahmen der
Vorgaben, der Zündschaltkreis funktioniert nor-
mal.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Den Zündkerzenstecker vom Zündkabel ab-
nehmen.
b. Den Zündungstester “1” anschließen.
c. Motor anlassen und die Zündfunkenstrecke
“a” messen.
d. Den Motor anlassen und die Zündfunken-
strecke langsam vergrößern, bis es zu Fehl-
zündungen kommt.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
GAS1SM5338ZÜNDKERZENSTECKER KONTROLLIEREN
1. Demontieren:
• Zündkerzenstecker
(vom Zündkabel)
2. Kontrollieren:
• Widerstand des Zündkerzensteckers
Nicht nach Vorgabe  Erneuern.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Das Taschen-Prüfgerät ( 1k) an den
Zündkerzenstecker anschließen.
b. Den Zündkerzenstecker-Widerstand mes-
sen.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
GAS1SM5339ZÜNDSPULE KONTROLLIEREN
1. Lösen:
• Zundspulenklemme
(vom Nebenkabelbaum)
• Zündkerzenstecker
(von Zündspule)
2. Kontrollieren:
• Primärwicklungs-Widerstand
Nicht nach Vorgabe  Erneuern.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Das Taschen-Prüfgerät ( 1) an die Zünd-
spule anschließen. Minimale Zündfunkenstrecke
6.0 mm (0.24 in)
Zündungstester
90890-06754
Oppama Pet-4000-Zündung-
sprüfer
YM-34487
2. Zündkerzenstecker
Widerstand
10.00 k
Taschen-Prüfgerät
90890-03112
Analog-Taschenprüfgerät
YU-03112-C
Primärwicklungs-Widerstand
2.16–2.64 
Taschen-Prüfgerät
90890-03112
Analog-Taschenprüfgerät
YU-03112-C
• Positive Prüfspitze 
Zündspulenklemme 1 “1”
• Negative Prüfspitze 
Zündspulenklemme 2 “2”

ELEKTRISCHE BAUTEILE
8-48

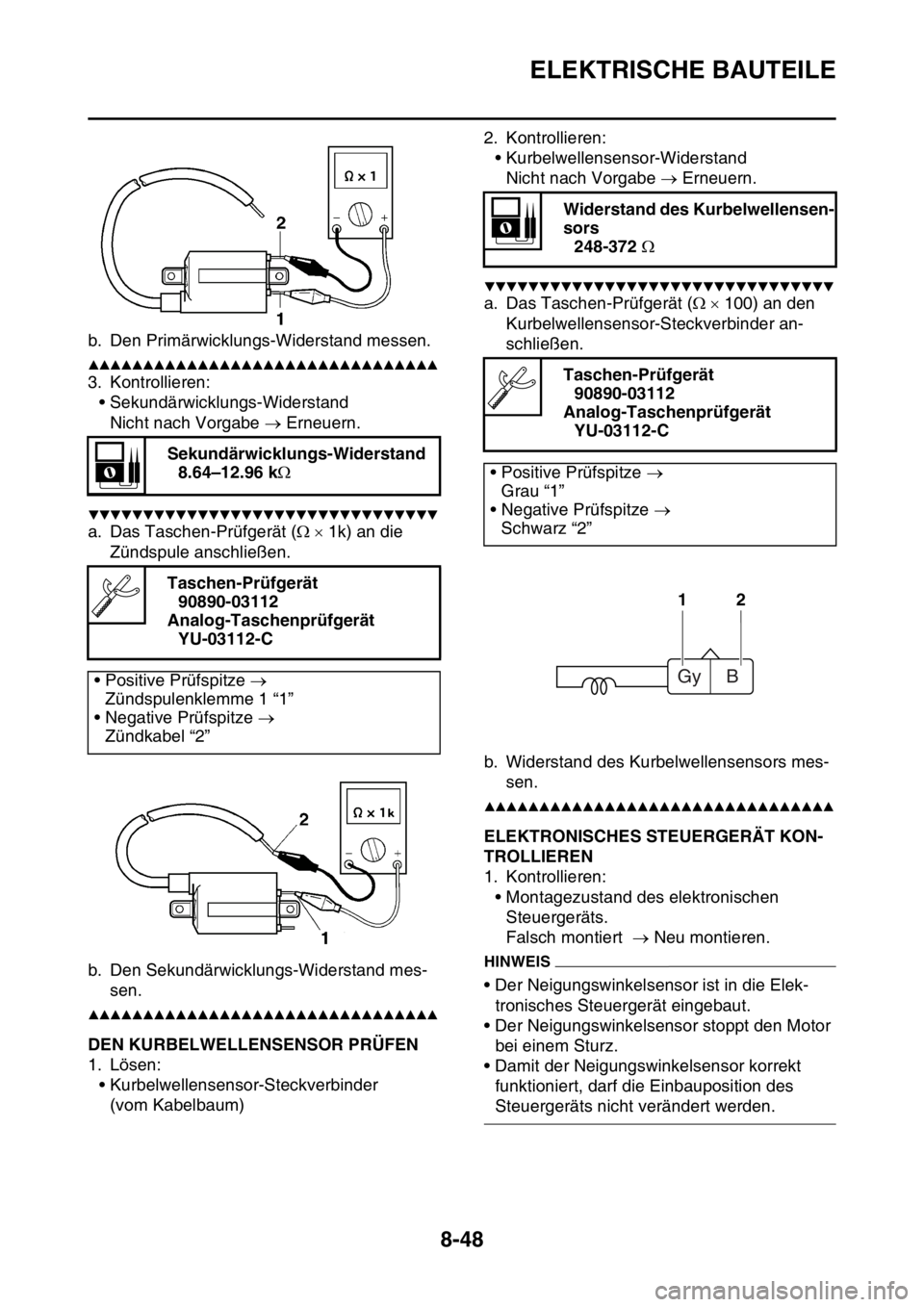

b. Den Primärwicklungs-Widerstand messen.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Kontrollieren:
• Sekundärwicklungs-Widerstand
Nicht nach Vorgabe  Erneuern.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Das Taschen-Prüfgerät ( 1k) an die
Zündspule anschließen.
b. Den Sekundärwicklungs-Widerstand mes-
sen.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
GAS1SM5340DEN KURBELWELLENSENSOR PRÜFEN
1. Lösen:
• Kurbelwellensensor-Steckverbinder
(vom Kabelbaum)2. Kontrollieren:
• Kurbelwellensensor-Widerstand
Nicht nach Vorgabe  Erneuern.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Das Taschen-Prüfgerät ( 100) an den
Kurbelwellensensor-Steckverbinder an-
schließen.
b. Widerstand des Kurbelwellensensors mes-
sen.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
GAS1SM5341ELEKTRONISCHES STEUERGERÄT KON-
TROLLIEREN
1. Kontrollieren:
• Montagezustand des elektronischen
Steuergeräts.
Falsch montiert  Neu montieren.
HINWEIS
• Der Neigungswinkelsensor ist in die Elek-
tronisches Steuergerät eingebaut.
• Der Neigungswinkelsensor stoppt den Motor
bei einem Sturz.
• Damit der Neigungswinkelsensor korrekt
funktioniert, darf die Einbauposition des
Steuergeräts nicht verändert werden. Sekundärwicklungs-Widerstand
8.64–12.96 k
Taschen-Prüfgerät
90890-03112
Analog-Taschenprüfgerät
YU-03112-C
• Positive Prüfspitze 
Zündspulenklemme 1 “1”
• Negative Prüfspitze 
Zündkabel “2”
Widerstand des Kurbelwellensen-
sors
248-372 
Taschen-Prüfgerät
90890-03112
Analog-Taschenprüfgerät
YU-03112-C
• Positive Prüfspitze 
Grau “1”
• Negative Prüfspitze 
Schwarz “2”
12
Gy B

ELEKTRISCHE BAUTEILE
8-49

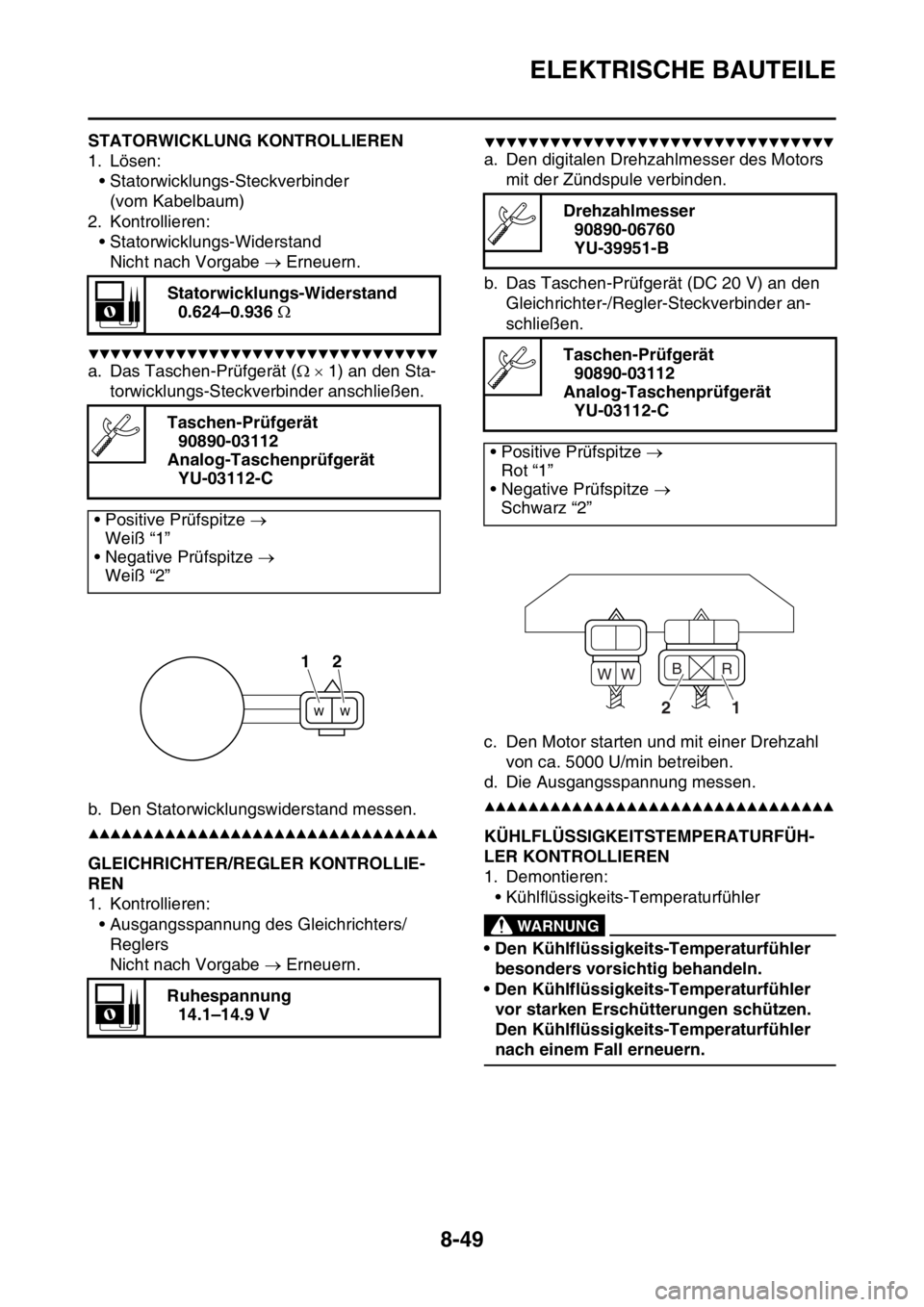

GAS1SM5342STATORWICKLUNG KONTROLLIEREN
1. Lösen:
• Statorwicklungs-Steckverbinder
(vom Kabelbaum)
2. Kontrollieren:
• Statorwicklungs-Widerstand
Nicht nach Vorgabe  Erneuern.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Das Taschen-Prüfgerät ( 1) an den Sta-
torwicklungs-Steckverbinder anschließen.
b. Den Statorwicklungswiderstand messen.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
GAS1SM5343GLEICHRICHTER/REGLER KONTROLLIE-
REN
1. Kontrollieren:
• Ausgangsspannung des Gleichrichters/
Reglers
Nicht nach Vorgabe  Erneuern.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Den digitalen Drehzahlmesser des Motors
mit der Zündspule verbinden.
b. Das Taschen-Prüfgerät (DC 20 V) an den
Gleichrichter-/Regler-Steckverbinder an-
schließen.
c. Den Motor starten und mit einer Drehzahl
von ca. 5000 U/min betreiben.
d. Die Ausgangsspannung messen.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
GAS1SM5344KÜHLFLÜSSIGKEITSTEMPERATURFÜH-
LER KONTROLLIEREN
1. Demontieren:
• Kühlflüssigkeits-Temperaturfühler
EWA14130
WARNUNG
• Den Kühlflüssigkeits-Temperaturfühler
besonders vorsichtig behandeln.
• Den Kühlflüssigkeits-Temperaturfühler
vor starken Erschütterungen schützen.
Den Kühlflüssigkeits-Temperaturfühler
nach einem Fall erneuern. Statorwicklungs-Widerstand
0.624–0.936 
Taschen-Prüfgerät
90890-03112
Analog-Taschenprüfgerät
YU-03112-C
• Positive Prüfspitze 
Weiß “1”
• Negative Prüfspitze 
Weiß “2”
Ruhespannung
14.1–14.9 V
12
Drehzahlmesser
90890-06760
YU-39951-B
Taschen-Prüfgerät
90890-03112
Analog-Taschenprüfgerät
YU-03112-C
• Positive Prüfspitze 
Rot “1”
• Negative Prüfspitze 
Schwarz “2”
21
B
WWR

ELEKTRISCHE BAUTEILE
8-50

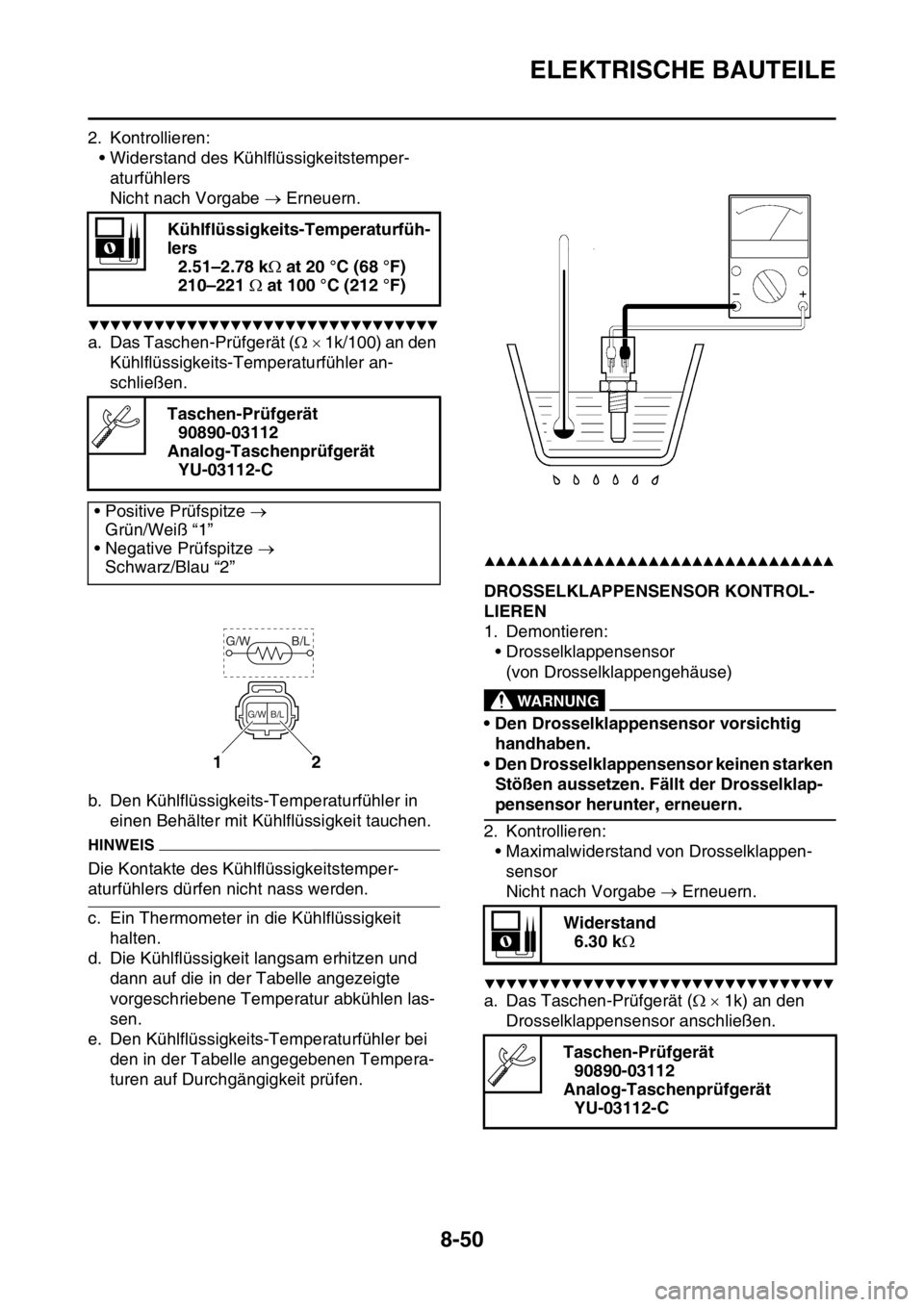

2. Kontrollieren:
• Widerstand des Kühlflüssigkeitstemper-
aturfühlers
Nicht nach Vorgabe  Erneuern.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Das Taschen-Prüfgerät ( 1k/100) an den
Kühlflüssigkeits-Temperaturfühler an-
schließen.
b. Den Kühlflüssigkeits-Temperaturfühler in
einen Behälter mit Kühlflüssigkeit tauchen.
HINWEIS
Die Kontakte des Kühlflüssigkeitstemper-
aturfühlers dürfen nicht nass werden.
c. Ein Thermometer in die Kühlflüssigkeit
halten.
d. Die Kühlflüssigkeit langsam erhitzen und
dann auf die in der Tabelle angezeigte
vorgeschriebene Temperatur abkühlen las-
sen.
e. Den Kühlflüssigkeits-Temperaturfühler bei
den in der Tabelle angegebenen Tempera-
turen auf Durchgängigkeit prüfen.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
GAS1SM5345DROSSELKLAPPENSENSOR KONTROL-
LIEREN
1. Demontieren:
• Drosselklappensensor
(von Drosselklappengehäuse)
EWA1DX1009
WARNUNG
• Den Drosselklappensensor vorsichtig
handhaben.
• Den Drosselklappensensor keinen starken
Stößen aussetzen. Fällt der Drosselklap-
pensensor herunter, erneuern.
2. Kontrollieren:
• Maximalwiderstand von Drosselklappen-
sensor
Nicht nach Vorgabe  Erneuern.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Das Taschen-Prüfgerät ( 1k) an den
Drosselklappensensor anschließen. Kühlflüssigkeits-Temperaturfüh-
lers
2.51–2.78 k at 20 °C (68 °F)
210–221  at 100 °C (212 °F)
Taschen-Prüfgerät
90890-03112
Analog-Taschenprüfgerät
YU-03112-C
• Positive Prüfspitze 
Grün/Weiß “1”
• Negative Prüfspitze 
Schwarz/Blau “2”
12
G/W B/L
B/L G/W
Widerstand
6.30 k
Taschen-Prüfgerät
90890-03112
Analog-Taschenprüfgerät
YU-03112-C

ELEKTRISCHE BAUTEILE
8-51

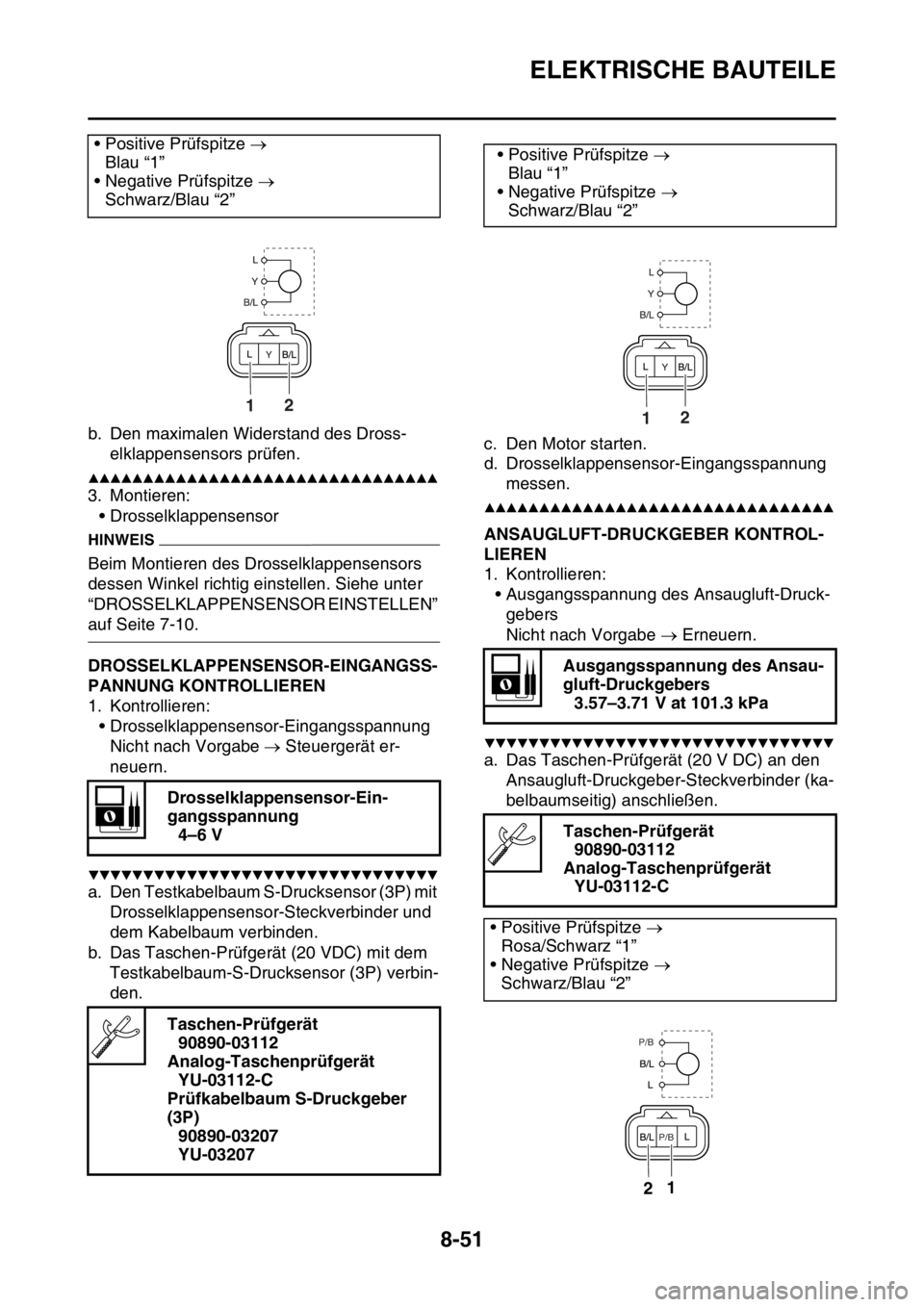

b. Den maximalen Widerstand des Dross-
elklappensensors prüfen.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Montieren:
• Drosselklappensensor
HINWEIS
Beim Montieren des Drosselklappensensors
dessen Winkel richtig einstellen. Siehe unter
“DROSSELKLAPPENSENSOR EINSTELLEN”
auf Seite 7-10.
GAS1SM5346DROSSELKLAPPENSENSOR-EINGANGSS-
PANNUNG KONTROLLIEREN
1. Kontrollieren:
• Drosselklappensensor-Eingangsspannung
Nicht nach Vorgabe Steuergerät er-
neuern.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Den Testkabelbaum S-Drucksensor (3P) mit
Drosselklappensensor-Steckverbinder und
dem Kabelbaum verbinden.
b. Das Taschen-Prüfgerät (20 VDC) mit dem
Testkabelbaum-S-Drucksensor (3P) verbin-
den.c. Den Motor starten.
d. Drosselklappensensor-Eingangsspannung
messen.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲GAS1SM5347ANSAUGLUFT-DRUCKGEBER KONTROL-
LIEREN
1. Kontrollieren:
• Ausgangsspannung des Ansaugluft-Druck-
gebers
Nicht nach Vorgabe  Erneuern.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Das Taschen-Prüfgerät (20 V DC) an den
Ansaugluft-Druckgeber-Steckverbinder (ka-
belbaumseitig) anschließen. • Positive Prüfspitze 
Blau “1”
• Negative Prüfspitze 
Schwarz/Blau “2”
Drosselklappensensor-Ein-
gangsspannung
4–6 V
Taschen-Prüfgerät
90890-03112
Analog-Taschenprüfgerät
YU-03112-C
Prüfkabelbaum S-Druckgeber
(3P)
90890-03207
YU-03207
21
• Positive Prüfspitze 
Blau “1”
• Negative Prüfspitze 
Schwarz/Blau “2”
Ausgangsspannung des Ansau-
gluft-Druckgebers
3.57–3.71 V at 101.3 kPa
Taschen-Prüfgerät
90890-03112
Analog-Taschenprüfgerät
YU-03112-C
• Positive Prüfspitze 
Rosa/Schwarz “1”
• Negative Prüfspitze 
Schwarz/Blau “2”
21
12
P/B
P/B

ELEKTRISCHE BAUTEILE
8-52
b. Den Motor starten.
c. Ausgangsspannung des Ansaugluft-Druck-
gebers messen.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
GAS1SM5348ANSAUGLUFTTEMPERATURFÜHLER
KONTROLLIEREN
1. Demontieren:
• Ansauglufttemperaturfühler
(vom Luftfiltergehäuse)
EWA1DX1010
WARNUNG
• Den Ansaugluft-Temperaturfühler be-
sonders vorsichtig behandeln.
• Den Ansaugluft-Temperaturfühler vor
starken Erschütterungen schützen. Fällt
der Ansaugluft-Temperaturfühler auf den
Boden, muss dieser erneuert werden.
2. Kontrollieren:
• Widerstand des Ansauglufttemperaturfüh-
lers
Nicht nach Vorgabe  Erneuern.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Das Taschen-Prüfgerät ( 1k/100) an den
Ansaugluft-Temperaturfühler-Steckverbind-
er anschließen.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
GAS1SM5349
LEERLAUFSCHALTER KONTROLLIEREN
1. Demontieren:
• Leerlaufschalter
2. Kontrollieren:
• Leerlaufschalter
Nicht nach Vorgabe  Erneuern.
Widerstand des Ansaugluft-Tem-
peraturfühler
Widerstand des
290–390  at 80 °C (176 °F)
Taschen-Prüfgerät
90890-03112
Analog-Taschenprüfgerät
YU-03112-C
• Positive Prüfspitze 
Braun/Weiß “1”
• Negative Prüfspitze 
Schwarz/Blau “2”
12
Taschen-Prüfgerät
90890-03112
Analog-Taschenprüfgerät
YU-03112-C
Leitungsdurchgang
Positive Prüfspitze 
Himmelblau “1”
Negative Prüfspitze 
Sensorklemme “a”
Leitungsdurchgang
Positive Prüfspitze 
Rosa “2”
Negative Prüfspitze 
Sensorklemme “b”
Leitungsdurchgang
Positive Prüfspitze 
Rosa “2”
Negative Prüfspitze 
Sensorklemme “c”
Leitungsdurchgang
Positive Prüfspitze 
Gelb/Weiß “3”
Negative Prüfspitze 
Sensorklemme “d”
Leitungsdurchgang
Positive Prüfspitze 
Gelb/Weiß “3”
Negative Prüfspitze 
Sensorklemme “e”
Leitungsdurchgang
Positive Prüfspitze 
Gelb/Weiß “3”
Negative Prüfspitze 
Sensorklemme “f”
c ba
Y/WP
Sb
d e f
3
12
