SYSTEME DE POMPE A CARBURANT
8-39
2. Alternateur avec rotor à aimantation perma-
nente
3. Redresseur/régulateur
4. Connecteur de raccord
5. Condensateur
7. Coupe-circuit du moteur
9. ECU
13.Pompe à carburant

SYSTEME DE POMPE A CARBURANT
8-40
FAS1SM5333PANNES ET DIAGNOSTICS
La pompe à carburant ne fonctionne pas.
N.B.
Avant de procéder au dépannage, déposer les pièces suivantes:
1. Siège
2. Cache latéral (gauche/droit)
3. Prise d’air (gauche/droite)
4. Reservoir a carburant
5. Couvercle du boîtier de filtre à air
1. Contrôler les connexions du fais-
ceau de fils du circuit de pompe à
carburant.Incor-
rect Reconnecter.
Correct 
2. Contrôler le coupe-circuit du mo-
teur.
Voir “CONTROLE DES CON-
TACTEURS” à la page 8-44.Incor-
rect 
Remplacer le coupe-circuit du moteur.
Correct 
3. Contrôler la pression du carburant.
Voir “CONTROLE DE LA PRES-
SION DU CARBURANT” à la page
7-5.Incor-
rect 
Remplacer la pompe à carburant.
Correct 
4. Contrôler le faisceau de fils du cir-
cuit de pompe à carburant.
Voir “SCHEMA DE CIRCUIT” à la
page 8-38.Incor-
rect 
Réparer ou remplacer le faisceau de fils.
Correct 
Remplacer le boîtier de commande
électronique.

SYSTEME DE POMPE A CARBURANT
8-41

COMPOSANTS ELECTRIQUES
8-42
FAS1SM5334
COMPOSANTS ELECTRIQUES
FAS1SM5335
9
10
1
2
3
4
56
7
8

COMPOSANTS ELECTRIQUES
8-43

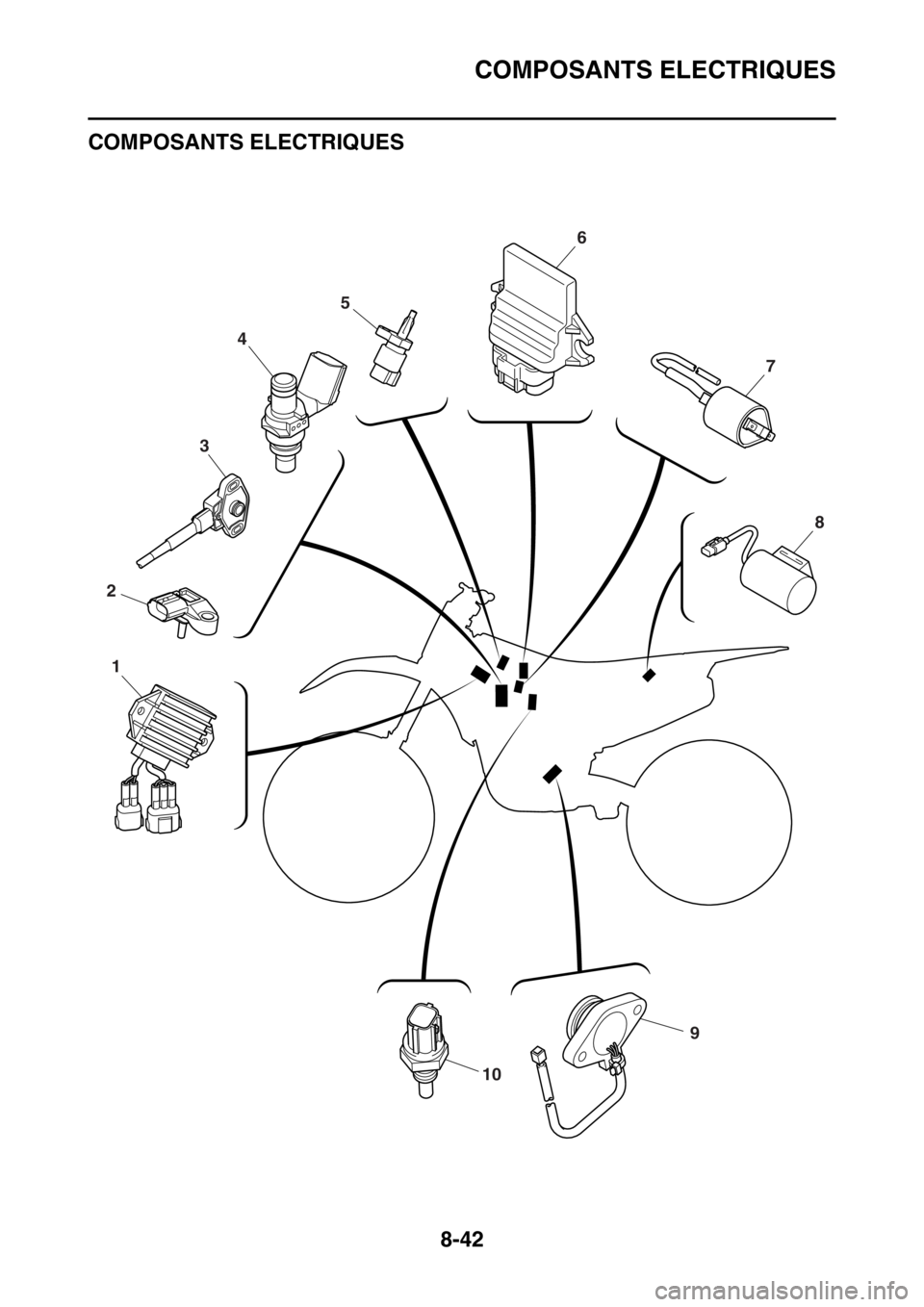

1. Redresseur/régulateur
2. Capteur de pression d’air admis
3. Capteur de position d’accélérateur
4. Injecteur
5. Capteur de température d’air d’admission
6. ECU
7. Bobine d’allumage
8. Condensateur
9. Contacteur de point mort
10.Capteur de température du liquide de re-
froidissement

COMPOSANTS ELECTRIQUES
8-44
FAS1SM5336CONTROLE DES CONTACTEURS
Y/W P
Sb
1
2
PSbY/W

COMPOSANTS ELECTRIQUES
8-45

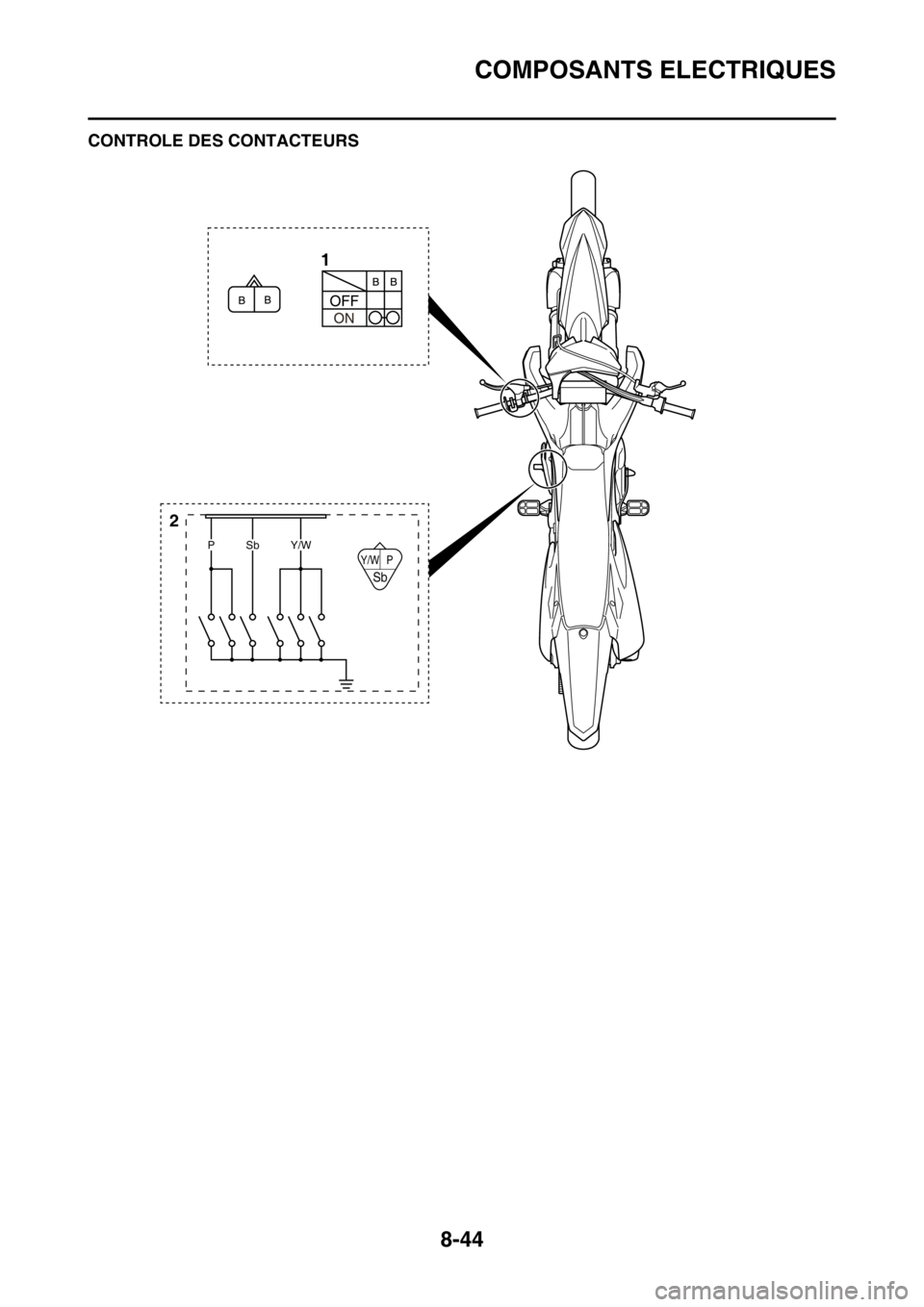

1. Coupe-circuit du moteur
2. Contacteur de point mort

COMPOSANTS ELECTRIQUES
8-46
Contrôler la continuité de chaque contacteur à l’aide du multimètre. Si le relevé de continuité est in-
correct, contrôler les connexions du câblage et si nécessaire, remplacer le contacteur.
ECA14370
ATTENTION
Ne jamais insérer les sondes du multimètre dans les fentes de bornes de coupleur “1”. Tou-
jours insérer les sondes depuis l’extrémité opposée du coupleur, en prenant soin de ne pas
desserrer ou endommager les fils.
N.B.
• Avant de contrôler la continuité, régler la plage du multimètre sur “ 1” pour effectuer un réglage
de “0”.
• Lors du contrôle de la continuité, alterner plusieurs fois entre les positions du contacteur.

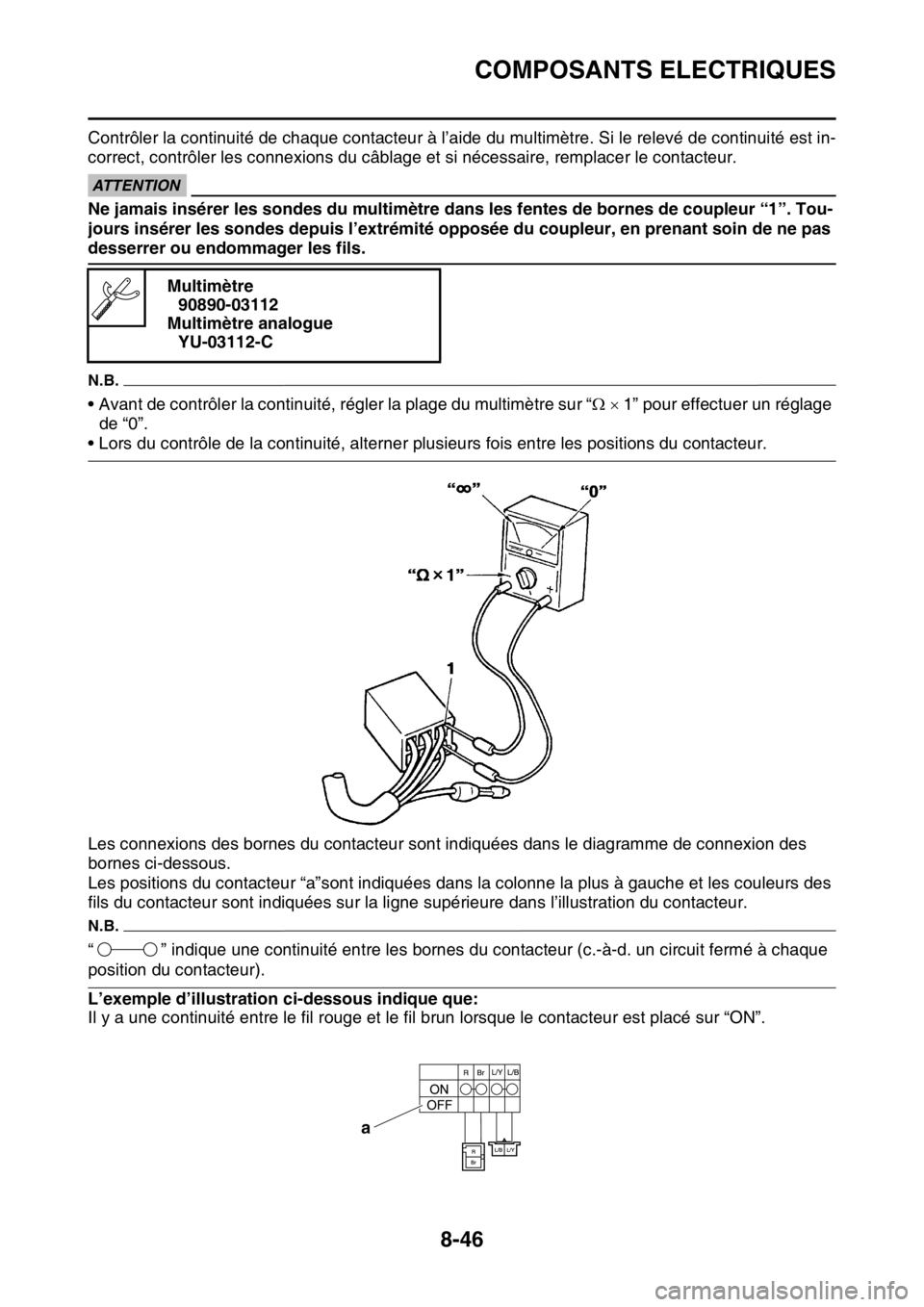

Les connexions des bornes du contacteur sont indiquées dans le diagramme de connexion des
bornes ci-dessous.
Les positions du contacteur “a”sont indiquées dans la colonne la plus à gauche et les couleurs des
fils du contacteur sont indiquées sur la ligne supérieure dans l’illustration du contacteur.
N.B.
“ ” indique une continuité entre les bornes du contacteur (c.-à-d. un circuit fermé à chaque
position du contacteur).
L’exemple d’illustration ci-dessous indique que:
Il y a une continuité entre le fil rouge et le fil brun lorsque le contacteur est placé sur “ON”. Multimètre
90890-03112
Multimètre analogue
YU-03112-C
a

COMPOSANTS ELECTRIQUES
8-47
FAS1SM5337CONTROLE DE LA LONGUEUR D’ETINCE-
LLE D’ALLUMAGE
1. Contrôler:
• Longueur d’étincelle d’allumage
Hors spécifications  Procéder au dépan-
nage du système d’allumage.
Voir “PANNES ET DIAGNOSTICS” à la
page 8-4.
N.B.
Si la longueur d’étincelle d’allumage est con-
forme aux spécifications, le circuit d’allumage
fonctionne normalement.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Déposer le capuchon de bougie de la bou-
gie.
b. Connecter le testeur d’allumage “1”.
c. Démarrer le moteur et mesurer la longueur
d’étincelle d’allumage “a”.
d. Démarrer le moteur et augmenter progres-
sivement la longueur d’étincelle jusqu’à ce
qu’un raté d’allumage se produise.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
FAS1SM5338
CONTROLE DU CAPUCHON DE BOUGIE
1. Déposer:
• Capuchon de bougie
(du fil de bougie)
2. Contrôler:
• Résistance du capuchon de bougie
Hors spécifications  Remplacer.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Connecter le multimètre ( 1k) au capu-
chon de bougie.
b. Mesurer la résistance du capuchon de bou-
gie.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
FAS1SM5339CONTROLE DE LA BOBINE D’ALLUMAGE
1. Déconnecter:
• Borne de bobine d’allumage
(du faisceau de fils)
• Capuchon de bougie
(de la bobine d’allumage)
2. Contrôler:
• Résistance de l’enroulement primaire
Hors spécifications  Remplacer. Longueur d’étincelle d’allumage
minimum
6.0 mm (0.24 in)
Testeur d’allumage
90890-06754
Testeur dynamique d’étincelle
Oppama pet-4000
YM-34487
2. Capuchon de bougie
Résistance
10.00 k
Multimètre
90890-03112
Multimètre analogue
YU-03112-C
Résistance du primaire de la bo-
bine
2.16–2.64 

COMPOSANTS ELECTRIQUES
8-48
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼

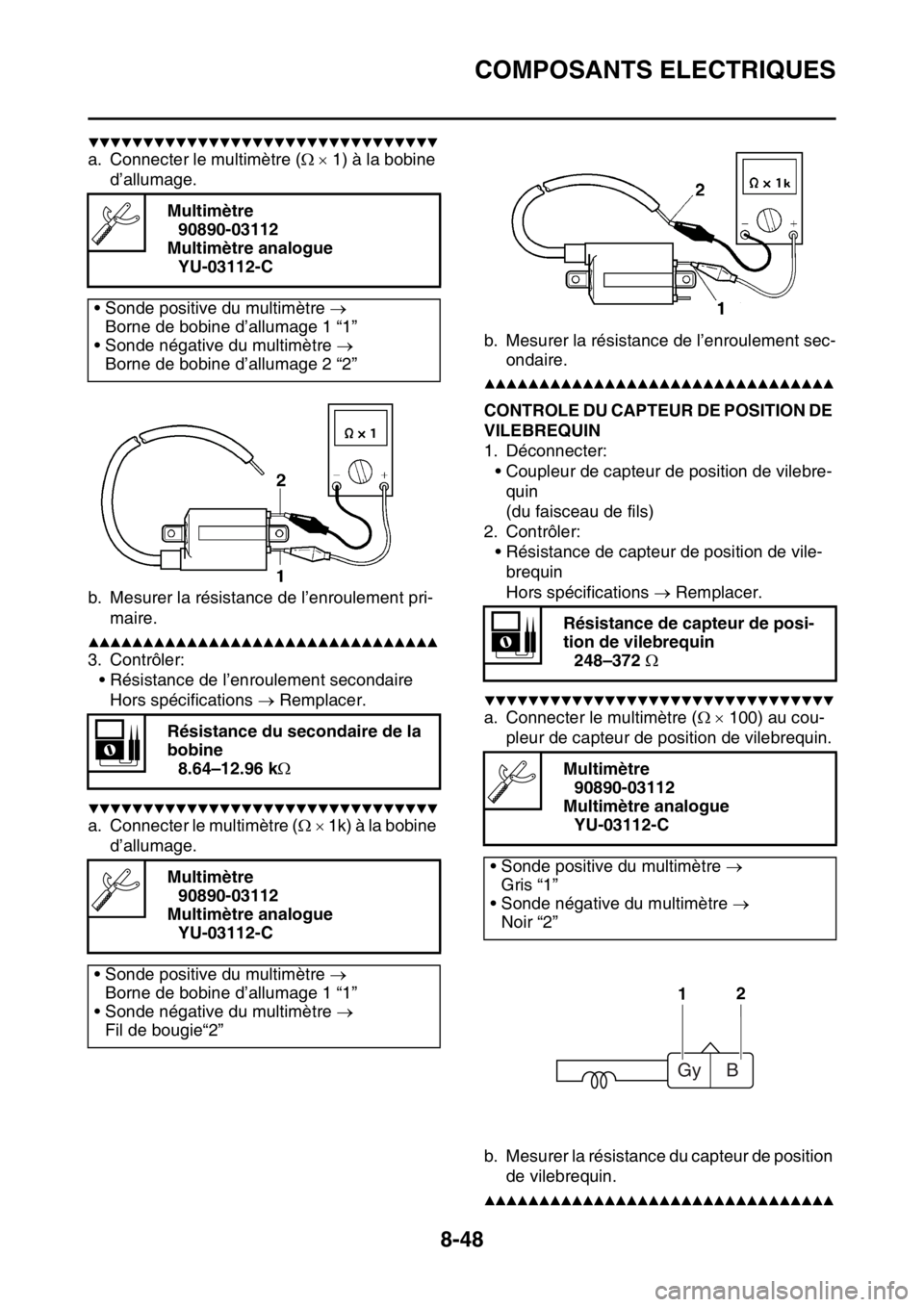

a. Connecter le multimètre ( 1) à la bobine
d’allumage.
b. Mesurer la résistance de l’enroulement pri-
maire.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Contrôler:
• Résistance de l’enroulement secondaire
Hors spécifications  Remplacer.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Connecter le multimètre ( 1k) à la bobine
d’allumage.b. Mesurer la résistance de l’enroulement sec-
ondaire.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲FAS1SM5340CONTROLE DU CAPTEUR DE POSITION DE
VILEBREQUIN
1. Déconnecter:
• Coupleur de capteur de position de vilebre-
quin
(du faisceau de fils)
2. Contrôler:
• Résistance de capteur de position de vile-
brequin
Hors spécifications  Remplacer.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Connecter le multimètre ( 100) au cou-
pleur de capteur de position de vilebrequin.
b. Mesurer la résistance du capteur de position
de vilebrequin.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
Multimètre
90890-03112
Multimètre analogue
YU-03112-C
• Sonde positive du multimètre 
Borne de bobine d’allumage 1 “1”
• Sonde négative du multimètre 
Borne de bobine d’allumage 2 “2”
Résistance du secondaire de la
bobine
8.64–12.96 k
Multimètre
90890-03112
Multimètre analogue
YU-03112-C
• Sonde positive du multimètre 
Borne de bobine d’allumage 1 “1”
• Sonde négative du multimètre 
Fil de bougie“2”
Résistance de capteur de posi-
tion de vilebrequin
248–372 
Multimètre
90890-03112
Multimètre analogue
YU-03112-C
• Sonde positive du multimètre 
Gris “1”
• Sonde négative du multimètre 
Noir “2”
12
Gy B
