YAMAHA YZ250LC 2006 Notices Demploi (in French)

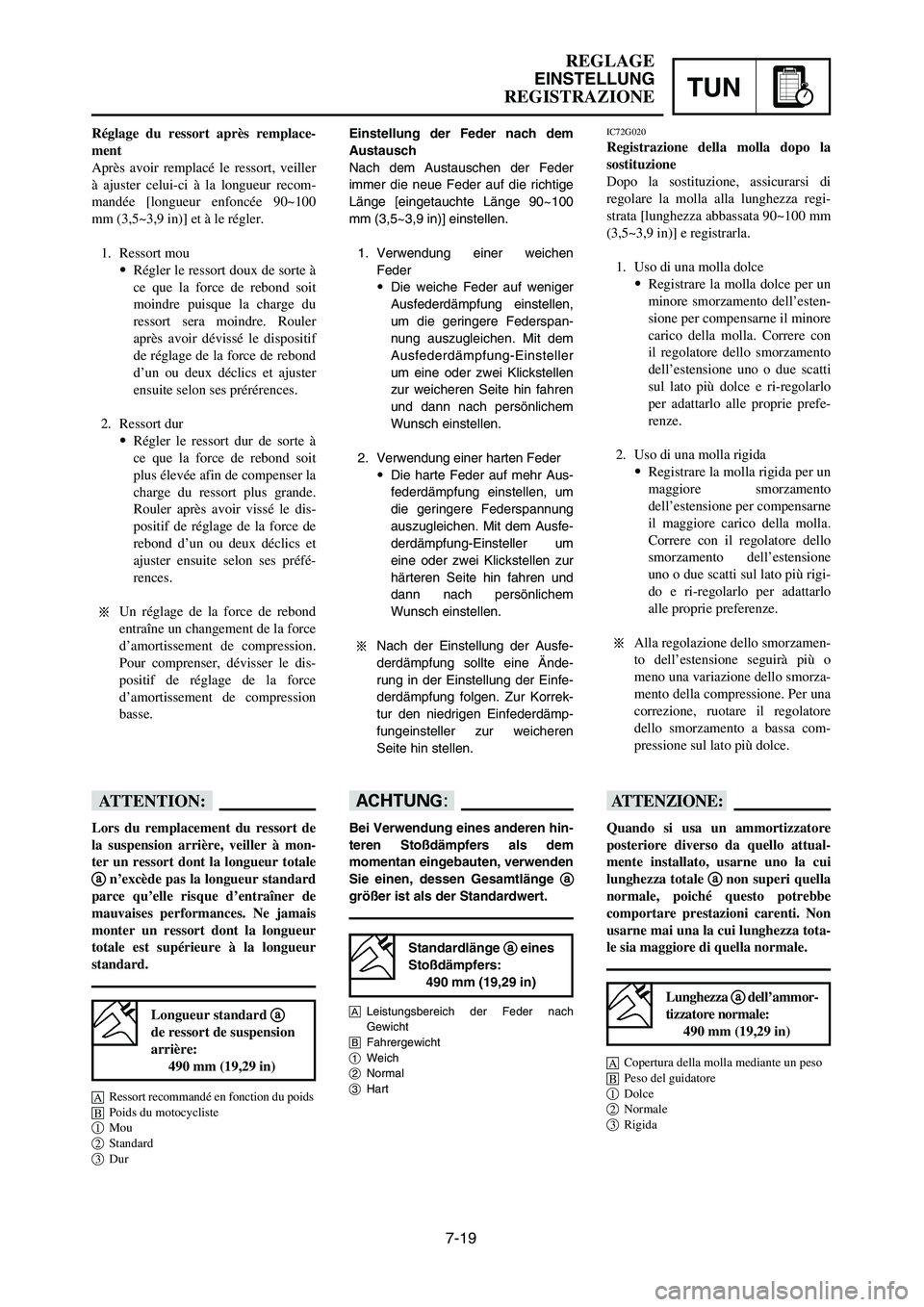

7-19
REGLAGE
EINSTELLUNG
REGISTRAZIONETUN
Réglage du ressort après remplace-
ment
Après avoir remplacé le ressort, veiller
à ajuster celui-ci à la longueur recom-
mandée [longueur enfoncée 90~100
mm (3,5~3,9 in)] et à le régler.
1. Ressort mou
9Régler le ressort doux de sorte à
ce que la force de rebond soit
moindre puisque la charge du
ressort sera moindre. Rouler
après avoir dévissé le dispositif
de réglage de la force de rebond
d’un ou deux déclics et ajuster
ensuite selon ses prérérences.
2. Ressort dur
9Régler le ressort dur de sorte à
ce que la force de rebond soit
plus élevée afin de compenser la
charge du ressort plus grande.
Rouler après avoir vissé le dis-
positif de réglage de la force de
rebond d’un ou deux déclics et
ajuster ensuite selon ses préfé-
rences.
Un réglage de la force de rebond
entraîne un changement de la force
d’amortissement de compression.
Pour comprenser, dévisser le dis-
positif de réglage de la force
d’amortissement de compression
basse.Einstellung der Feder nach dem
Austausch
Nach dem Austauschen der Feder
immer die neue Feder auf die richtige
Länge [eingetauchte Länge 90~100
mm (3,5~3,9 in)] einstellen.
1. Verwendung einer weichen
Feder
9Die weiche Feder auf weniger
Ausfederdämpfung einstellen,
um die geringere Federspan-
nung auszugleichen. Mit dem
Ausfederdämpfung-Einsteller
um eine oder zwei Klickstellen
zur weicheren Seite hin fahren
und dann nach persönlichem
Wunsch einstellen.
2. Verwendung einer harten Feder
9Die harte Feder auf mehr Aus-
federdämpfung einstellen, um
die geringere Federspannung
auszugleichen. Mit dem Ausfe-
derdämpfung-Einsteller um
eine oder zwei Klickstellen zur
härteren Seite hin fahren und
dann nach persönlichem
Wunsch einstellen.
Nach der Einstellung der Ausfe-
derdämpfung sollte eine Ände-
rung in der Einstellung der Einfe-
derdämpfung folgen. Zur Korrek-
tur den niedrigen Einfederdämp-
fungeinsteller zur weicheren
Seite hin stellen.IC72G020
Registrazione della molla dopo la
sostituzione
Dopo la sostituzione, assicurarsi di
regolare la molla alla lunghezza regi-
strata [lunghezza abbassata 90~100 mm
(3,5~3,9 in)] e registrarla.
1. Uso di una molla dolce
9Registrare la molla dolce per un
minore smorzamento dell’esten-
sione per compensarne il minore
carico della molla. Correre con
il regolatore dello smorzamento
dell’estensione uno o due scatti
sul lato più dolce e ri-regolarlo
per adattarlo alle proprie prefe-
renze.
2. Uso di una molla rigida
9Registrare la molla rigida per un
maggiore smorzamento
dell’estensione per compensarne
il maggiore carico della molla.
Correre con il regolatore dello
smorzamento dell’estensione
uno o due scatti sul lato più rigi-
do e ri-regolarlo per adattarlo
alle proprie preferenze.
Alla regolazione dello smorzamen-
to dell’estensione seguirà più o
meno una variazione dello smorza-
mento della compressione. Per una
correzione, ruotare il regolatore
dello smorzamento a bassa com-
pressione sul lato più dolce.
dD
Bei Verwendung eines anderen hin-
teren Stoßdämpfers als dem
momentan eingebauten, verwenden
Sie einen, dessen Gesamtlänge a a
größer ist als der Standardwert.
ALeistungsbereich der Feder nach
Gewicht
BFahrergewicht
1Weich
2Normal
3Hart
fF
Lors du remplacement du ressort de
la suspension arrière, veiller à mon-
ter un ressort dont la longueur totale
a a
n’excède pas la longueur standard
parce qu’elle risque d’entraîner de
mauvaises performances. Ne jamais
monter un ressort dont la longueur
totale est supérieure à la longueur
standard.
ARessort recommandé en fonction du poids
BPoids du motocycliste
1Mou
2Standard
3Dur
iI
Quando si usa un ammortizzatore
posteriore diverso da quello attual-
mente installato, usarne uno la cui
lunghezza totale a a
non superi quella
normale, poiché questo potrebbe
comportare prestazioni carenti. Non
usarne mai una la cui lunghezza tota-
le sia maggiore di quella normale.
ACopertura della molla mediante un peso
BPeso del guidatore
1Dolce
2Normale
3Rigida
Longueur standard a a
de ressort de suspension
arrière:
490 mm (19,29 in)
Standardlänge a a
eines
Stoßdämpfers:
490 mm (19,29 in)
Lunghezza a a
dell’ammor-
tizzatore normale:
490 mm (19,29 in)
1P8-9-31-7 5/19/05 1:31 PM Page 43

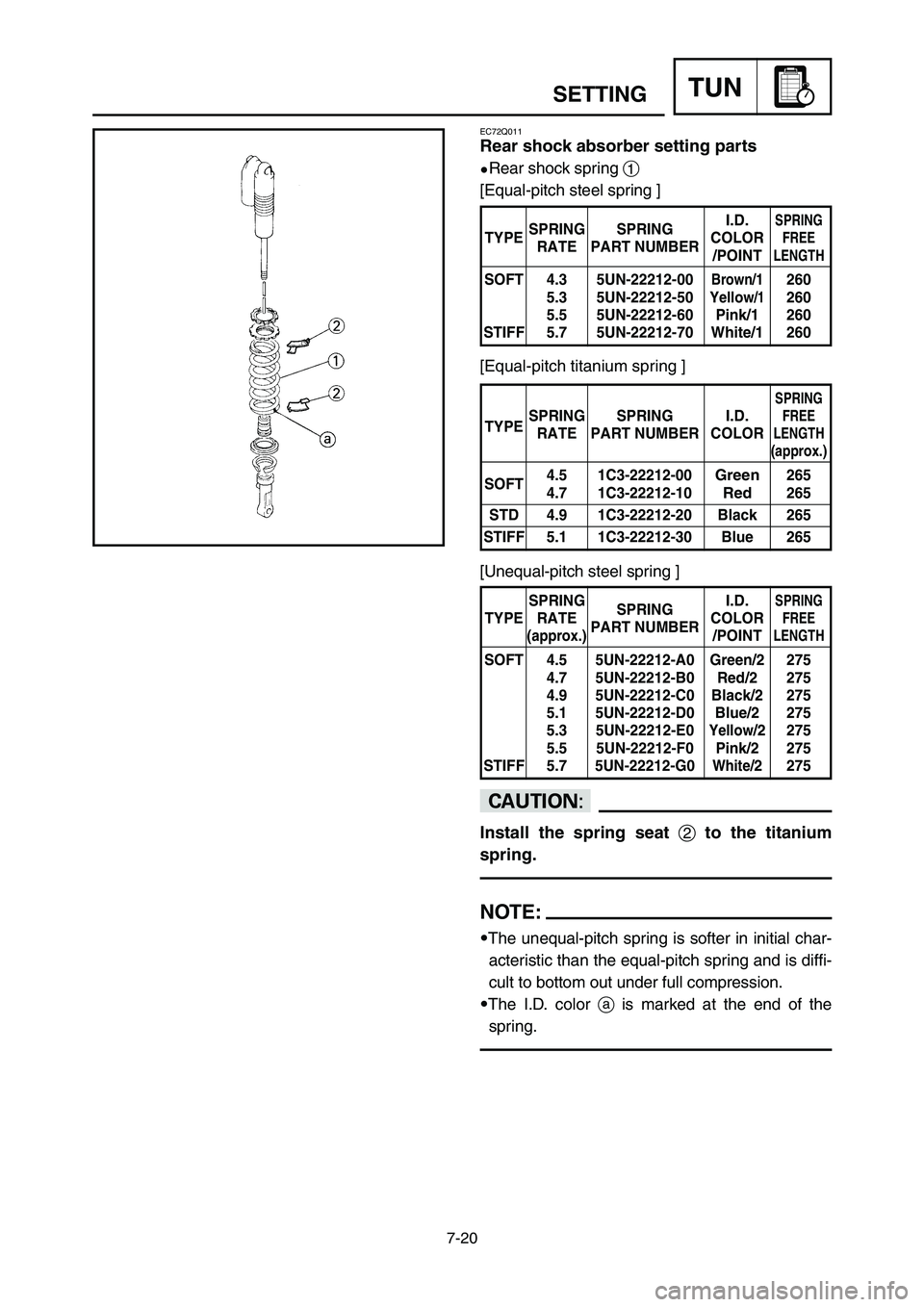

7-20
SETTINGTUN
EC72Q011
Rear shock absorber setting parts
9Rear shock spring 1
[Equal-pitch steel spring ]
[Equal-pitch titanium spring ]
[Unequal-pitch steel spring ]
cC
Install the spring seat 2to the titanium
spring.
NOTE:
9The unequal-pitch spring is softer in initial char-
acteristic than the equal-pitch spring and is diffi-
cult to bottom out under full compression.
9The I.D. color ais marked at the end of the
spring.
SPRING SPRINGI.D.SPRING
TYPE
RATE PART NUMBERCOLORFREE
/POINTLENGTH
SOFT 4.3 5UN-22212-00Brown/1260
5.3 5UN-22212-50
Yellow/1260
5.5 5UN-22212-60 Pink/1 260
STIFF 5.7 5UN-22212-70 White/1 260
SPRING
SPRINGI.D.SPRING
TYPE RATE
PART NUMBERCOLORFREE
(approx.)/POINTLENGTH
SOFT 4.5 5UN-22212-A0 Green/2 275
4.7 5UN-22212-B0 Red/2 275
4.9 5UN-22212-C0 Black/2 275
5.1 5UN-22212-D0 Blue/2 275
5.3 5UN-22212-E0
Yellow/2 275
5.5 5UN-22212-F0 Pink/2 275
STIFF 5.7 5UN-22212-G0
White/2 275
SPRING
TYPESPRING SPRING I.D.FREE
RATE PART NUMBER COLORLENGTH
(approx.)
SOFT4.5 1C3-22212-00Green265
4.7 1C3-22212-10Red265
STD 4.9 1C3-22212-20 Black 265
STIFF 5.1 1C3-22212-30 Blue 265
1P8-9-31-7 5/19/05 1:31 PM Page 44

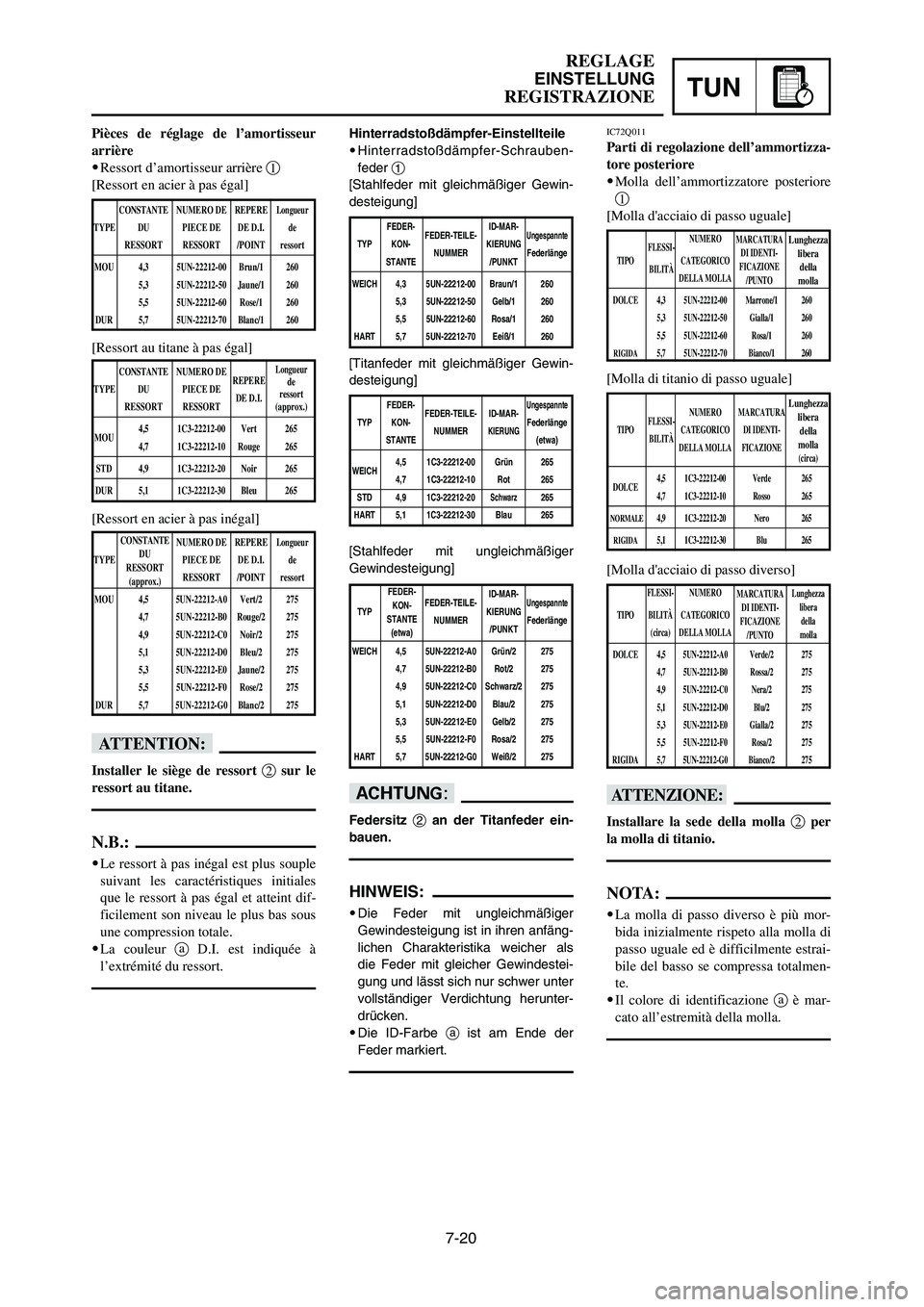

7-20
REGLAGE
EINSTELLUNG
REGISTRAZIONETUN
Pièces de réglage de l’amortisseur
arrière
9Ressort d’amortisseur arrière 1
[Ressort en acier à pas égal]
[Ressort au titane à pas égal]
[Ressort en acier à pas inégal]
fF
Installer le siège de ressort 2sur le
ressort au titane.
N.B.:
9Le ressort à pas inégal est plus souple
suivant les caractéristiques initiales
que le ressort à pas égal et atteint dif-
ficilement son niveau le plus bas sous
une compression totale.
9La couleur aD.I. est indiquée à
l’extrémité du ressort.
Hinterradstoßdämpfer-Einstellteile
9Hinterradstoßdämpfer-Schrauben-
feder 1
[Stahlfeder mit gleichmäßiger Gewin-
desteigung]
[Titanfeder mit gleichmäßiger Gewin-
desteigung]
[Stahlfeder mit ungleichmäßiger
Gewindesteigung]
dD
Federsitz 2an der Titanfeder ein-
bauen.
HINWEIS:
9Die Feder mit ungleichmäßiger
Gewindesteigung ist in ihren anfäng-
lichen Charakteristika weicher als
die Feder mit gleicher Gewindestei-
gung und lässt sich nur schwer unter
vollständiger Verdichtung herunter-
drücken.
9Die ID-Farbe aist am Ende der
Feder markiert.
IC72Q011
Parti di regolazione dell’ammortizza-
tore posteriore
9Molla dell’ammortizzatore posteriore
1
[Molla d'acciaio di passo uguale]
[Molla di titanio di passo uguale]
[Molla d'acciaio di passo diverso]
iI
Installare la sede della molla 2per
la molla di titanio.
NOTA:
9La molla di passo diverso è più mor-
bida inizialmente rispeto alla molla di
passo uguale ed è difficilmente estrai-
bile del basso se compressa totalmen-
te.
9Il colore di identificazione aè mar-
cato all’estremità della molla.
CONSTANTENUMERO DE REPERE Longueur
TYPE DU PIECE DE DE D.I. de
RESSORT RESSORT /POINT ressort
MOU 4,3 5UN-22212-00 Brun/1 260
5,3 5UN-22212-50 Jaune/1 260
5,5 5UN-22212-60 Rose/1 260
DUR 5,7 5UN-22212-70 Blanc/1 260
FEDER-
FEDER-TEILE-ID-MAR-UngespannteTYP KON-
NUMMERKIERUNG
Federlänge
STANTE /PUNKT
WEICH 4,3 5UN-22212-00 Braun/1 260
5,3 5UN-22212-50 Gelb/1 260
5,5 5UN-22212-60 Rosa/1 260
HART 5,7 5UN-22212-70 Eeiß/1 260FLESSI-NUMERO
TIPO
BILITÀCATEGORICO
DELLA MOLLA
DOLCE 4,3 5UN-22212-00 Marrone/1 260
5,3 5UN-22212-50 Gialla/1 260
5,5 5UN-22212-60 Rosa/1 260
RIGIDA5,7 5UN-22212-70 Bianco/1 260
MARCATURA
DI IDENTI-
FICAZIONE
/PUNTO
NUMERO DE REPERE Longueur
TYPE PIECE DE DE D.I. de
RESSORT /POINT ressort
MOU 4,5 5UN-22212-A0 Vert/2 275
4,7 5UN-22212-B0 Rouge/2 275
4,9 5UN-22212-C0 Noir/2 275
5,1 5UN-22212-D0 Bleu/2 275
5,3 5UN-22212-E0 Jaune/2 275
5,5 5UN-22212-F0 Rose/2 275
DUR 5,7 5UN-22212-G0 Blanc/2 275
FEDER-TEILE-ID-MAR-UngespannteTYP
NUMMERKIERUNG
Federlänge
/PUNKT
WEICH 4,5 5UN-22212-A0 Grün/2 275
4,7 5UN-22212-B0 Rot/2 275
4,9 5UN-22212-C0 Schwarz/2 275
5,1 5UN-22212-D0 Blau/2 275
5,3 5UN-22212-E0 Gelb/2 275
5,5 5UN-22212-F0 Rosa/2 275
HART 5,7 5UN-22212-G0 Weiß/2 275
FLESSI- NUMERO
TIPO BILITÀ CATEGORICO
(circa) DELLA MOLLA
DOLCE 4,5 5UN-22212-A0 Verde/2 275
4,7 5UN-22212-B0 Rossa/2 275
4,9 5UN-22212-C0 Nera/2 275
5,1 5UN-22212-D0 Blu/2 275
5,3 5UN-22212-E0 Gialla/2 275
5,5 5UN-22212-F0 Rosa/2 275
RIGIDA 5,7 5UN-22212-G0 Bianco/2 275MARCATURA
DI IDENTI-
FICAZIONE
/PUNTOFEDER-
KON-
STANTE
(etwa)
CONSTANTE
DU
RESSORT
(approx.)
Lunghezza
libera
della
molla
Lunghezza
libera
della
molla
CONSTANTENUMERO DE
REPERE
TYPE DU PIECE DE
DE D.I.
RESSORT RESSORT
MOU4,5 1C3-22212-00 Vert 265
4,7 1C3-22212-10 Rouge 265
STD 4,9 1C3-22212-20 Noir 265
DUR 5,1 1C3-22212-30 Bleu 265
NUMERO MARCATURA
TIPOFLESSI-
CATEGORICO DI IDENTI-
BILITÀ
DELLA MOLLA FICAZIONE
DOLCE4,5 1C3-22212-00 Verde 2654,7 1C3-22212-10 Rosso 265
NORMALE4,9 1C3-22212-20 Nero 265
RIGIDA5,1 1C3-22212-30 Blu 265
Lunghezza
libera
della
molla
(circa)
FEDER-
FEDER-TEILE- ID-MAR-Ungespannte
TYP KON-
NUMMERKIERUNGFederlänge
STANTE (etwa)
WEICH4,5 1C3-22212-00 Grün 265
4,7 1C3-22212-10 Rot 265
STD 4,9 1C3-22212-20Schwarz265
HART 5,1 1C3-22212-30 Blau 265
Longueurde
ressort
(approx.)
1P8-9-31-7 5/19/05 1:31 PM Page 45

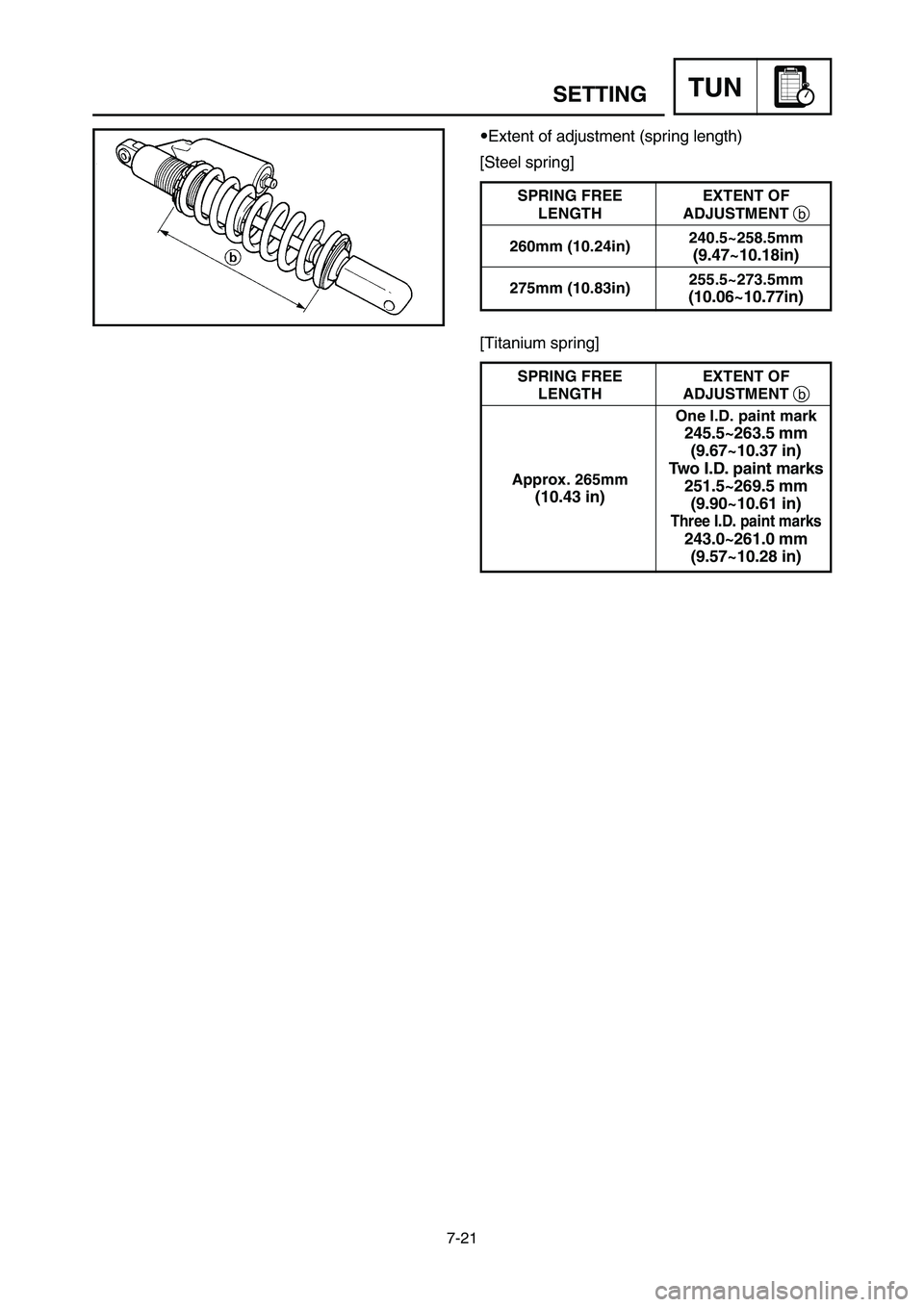

7-21
SETTINGTUN
9Extent of adjustment (spring length)
[Steel spring]
[Titanium spring]
SPRING FREE EXTENT OF
LENGTH ADJUSTMENT b
260mm (10.24in)240.5~258.5mm(9.47~10.18in)
275mm (10.83in)255.5~273.5mm(10.06~10.77in)
SPRING FREE EXTENT OF
LENGTH ADJUSTMENT b
One I.D. paint mark
245.5~263.5 mm
(9.67~10.37 in)
Approx. 265mmTwo I.D. paint marks
(10.43 in)251.5~269.5 mm
(9.90~10.61 in)
Three I.D. paint marks
243.0~261.0 mm
(9.57~10.28 in)
1P8-9-31-7 5/19/05 1:31 PM Page 46

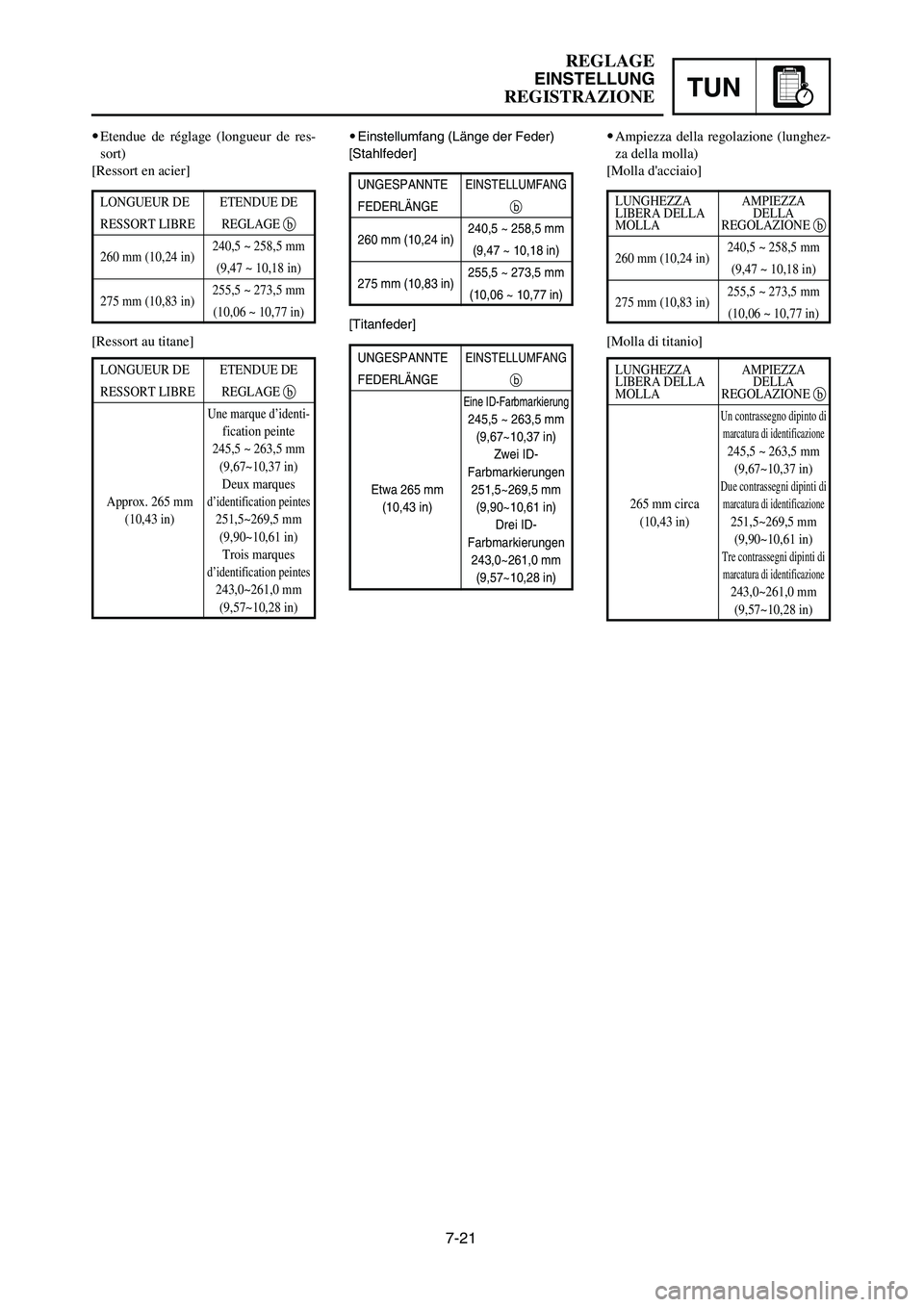

7-21
REGLAGE
EINSTELLUNG
REGISTRAZIONETUN
9Ampiezza della regolazione (lunghez-
za della molla)
[Molla d'acciaio]
[Molla di titanio]9Einstellumfang (Länge der Feder)
[Stahlfeder]
[Titanfeder]9Etendue de réglage (longueur de res-
sort)
[Ressort en acier]
[Ressort au titane]
LONGUEUR DE ETENDUE DE
RESSORT LIBRE REGLAGE b
260 mm (10,24 in)240,5 ~ 258,5 mm
(9,47 ~ 10,18 in)
275 mm (10,83 in)255,5 ~ 273,5 mm
(10,06 ~ 10,77 in)
UNGESPANNTEEINSTELLUMFANG
FEDERLÄNGEb
260 mm (10,24 in)240,5 ~ 258,5 mm
(9,47 ~ 10,18 in)
275 mm (10,83 in)255,5 ~ 273,5 mm
(10,06 ~ 10,77 in)
LUNGHEZZA AMPIEZZA
LIBERA DELLA DELLA
MOLLA REGOLAZIONE b
260 mm (10,24 in)240,5 ~ 258,5 mm
(9,47 ~ 10,18 in)
275 mm (10,83 in)255,5 ~ 273,5 mm
(10,06 ~ 10,77 in)
LONGUEUR DE ETENDUE DE
RESSORT LIBRE REGLAGE b
Une marque d’identi-
fication peinte
245,5 ~ 263,5 mm
(9,67~10,37 in)
Deux marques
Approx. 265 mm
d’identification peintes
(10,43 in) 251,5~269,5 mm
(9,90~10,61 in)
Trois marques
d’identification peintes
243,0~261,0 mm
(9,57~10,28 in)
UNGESPANNTEEINSTELLUMFANG
FEDERLÄNGEb
Eine ID-Farbmarkierung
245,5 ~ 263,5 mm
(9,67~10,37 in)
Zwei ID-
Farbmarkierungen
Etwa 265 mm 251,5~269,5 mm
(10,43 in) (9,90~10,61 in)
Drei ID-
Farbmarkierungen
243,0~261,0 mm
(9,57~10,28 in)
LUNGHEZZA AMPIEZZA
LIBERA DELLA DELLA
MOLLA REGOLAZIONE b
Un contrassegno dipinto di
marcatura di identificazione
245,5 ~ 263,5 mm
(9,67~10,37 in)
Due contrassegni dipinti di
265 mm circa marcatura di identificazione
(10,43 in) 251,5~269,5 mm
(9,90~10,61 in)
Tre contrassegni dipinti di
marcatura di identificazione
243,0~261,0 mm
(9,57~10,28 in)
1P8-9-31-7 5/19/05 1:31 PM Page 47

7-22
SETTINGTUN
EC72H010
Suspension setting
9Front fork
NOTE:
9If any of the following symptoms is experienced with the standard position as the base, make reset-
ting by reference to the adjustment procedure given in the same chart.
9Before any change, set the rear shock absorber sunken length to the standard figure 90~100 mm
(3.5~3.9 in).
Section
Symptom
JumpLarge
Medium Small Check Adjust
gap gap gap
Compression damping Turn adjuster counterclockwise (about 2 clicks)
Stiff over entire to decrease damping.
range111Oil amount Decrease oil amount by about 5~10 cm
3(0.2~0.4
Imp oz, 0.2~0.3 US oz).
Spring Replace with soft spring.
Outer tube Check for any bends, dents, and other notice-
Unsmooth Inner tube able scars, etc. If any, replace affected parts.
movement over 1111Slide metal Replace with a new one for extended use.
entire rangePiston metal Replace with a new one for extended use.
Under bracket tightening Retighten to specified torque.
torque
Poor initial Rebound damping Turn adjuster counterclockwise (about 2 clicks)
movement1to decrease damping.
Oil seal Apply grease in oil seal wall.
Compression damping Turn adjuster clockwise (about 2 clicks) to in-
Soft over entire crease damping.
range, bottoming 11Oil amount Increase oil amount by about 5~10 cm
3(0.2~0.4
outImp oz, 0.2~0.3 US oz).
Spring Replace with stiff spring.
Stiff toward stroke
1Oil amountDecrease oil amount by about 5 cm
3(0.2 Imp oz,
end0.2 US oz).
Soft toward stroke
1Oil amountIncrease oil amount by about 5 cm
3(0.2 Imp oz,
end, bottoming out 0.2 US oz).
Stiff initial
1111Compression dampingTurn adjuster counterclockwise (about 2 clicks)
movement to decrease damping.
Compression damping Turn adjuster clockwise (about 2 clicks) to in-
crease damping.
Low front, tending Rebound damping Turn adjuster counterclockwise (about 2 clicks)
to lower front 11to decrease damping.
postureBalance with rear end Set sunken length for 95~100 mm (3.7~3.9 in)
when one passenger is astride seat (lower rear
posture).
Oil amount Increase oil amount by about 5 cm
3(0.2 Imp oz,
0.2 US oz).
Compression damping Turn adjuster counterclockwise (about 2 clicks)
to decrease damping.
“Obtrusive” front, Balance with rear end Set sunken length for 90~95 mm (3.5~3.7 in)
tending to upper 11when one passenger is astride seat (upper rear
front postureposture).
Spring Replace with soft spring.
Oil amount Decrease oil amount by about 5~10 cm
3(0.2~0.4
Imp oz, 0.2~0.3 US oz).
1P8-9-31-7 5/19/05 1:31 PM Page 48

7-23
SETTINGTUN

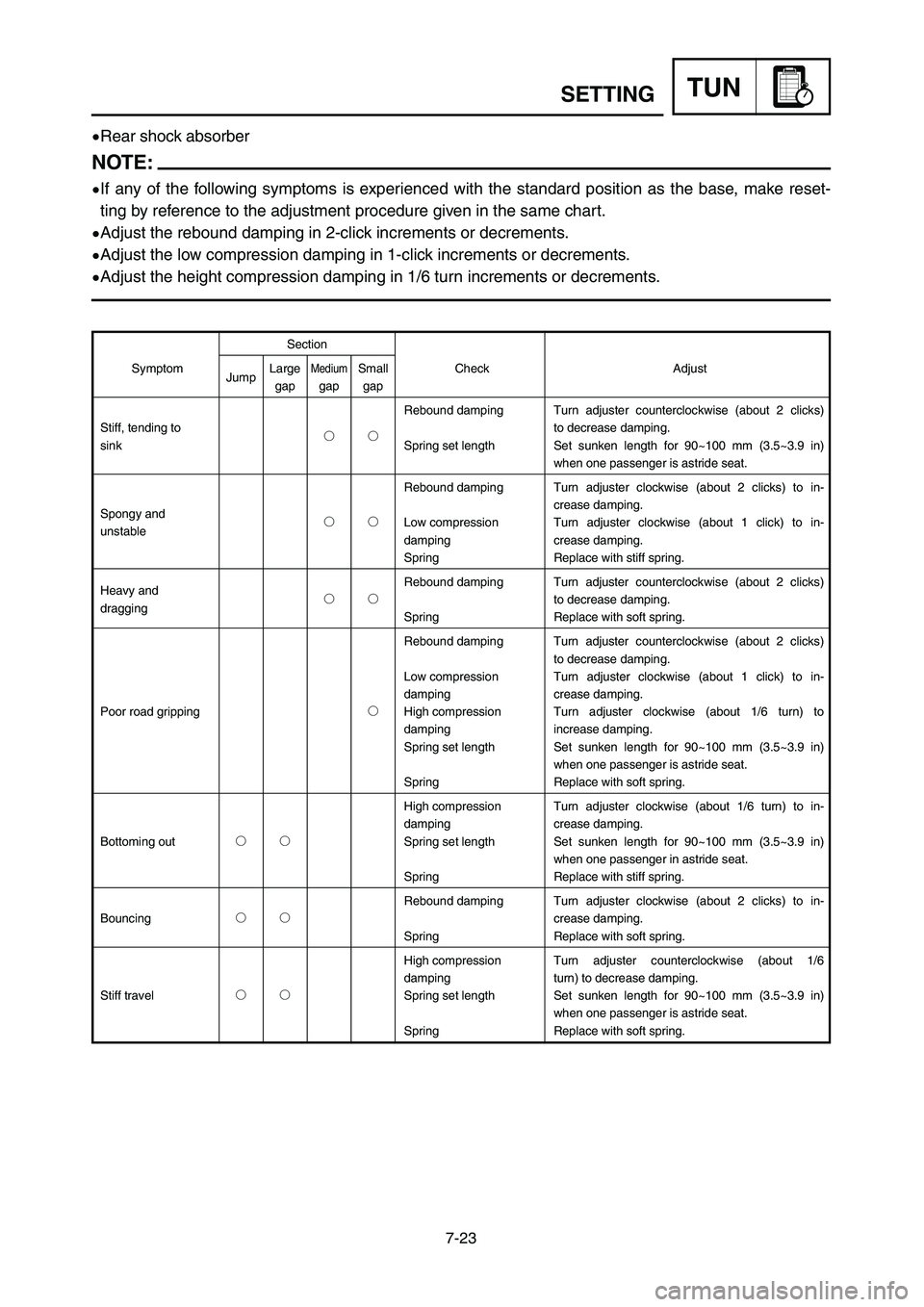

9Rear shock absorber
NOTE:
9If any of the following symptoms is experienced with the standard position as the base, make reset-
ting by reference to the adjustment procedure given in the same chart.
9Adjust the rebound damping in 2-click increments or decrements.
9Adjust the low compression damping in 1-click increments or decrements.
9Adjust the height compression damping in 1/6 turn increments or decrements.
Section
Symptom
JumpLarge
Medium Small Check Adjust
gap gap gap
Rebound damping Turn adjuster counterclockwise (about 2 clicks)
Stiff, tending to
11to decrease damping.
sink Spring set length Set sunken length for 90~100 mm (3.5~3.9 in)
when one passenger is astride seat.
Rebound damping Turn adjuster clockwise (about 2 clicks) to in-
Spongy and crease damping.
unstable11Low compression Turn adjuster clockwise (about 1 click) to in-
damping crease damping.
Spring Replace with stiff spring.
Heavy and Rebound damping Turn adjuster counterclockwise (about 2 clicks)
dragging11to decrease damping.
Spring Replace with soft spring.
Rebound damping Turn adjuster counterclockwise (about 2 clicks)
to decrease damping.
Low compression Turn adjuster clockwise (about 1 click) to in-
damping crease damping.
Poor road gripping1High compression Turn adjuster clockwise (about 1/6 turn) to
damping increase damping.
Spring set length Set sunken length for 90~100 mm (3.5~3.9 in)
when one passenger is astride seat.
Spring Replace with soft spring.
High compression Turn adjuster clockwise (about 1/6 turn) to in-
damping crease damping.
Bottoming out11Spring set length Set sunken length for 90~100 mm (3.5~3.9 in)
when one passenger in astride seat.
Spring Replace with stiff spring.
Rebound damping Turn adjuster clockwise (about 2 clicks) to in-
Bouncing11crease damping.
Spring Replace with soft spring.
High compression Turn adjuster counterclockwise (about 1/6
damping turn) to decrease damping.
Stiff travel11Spring set length Set sunken length for 90~100 mm (3.5~3.9 in)
when one passenger is astride seat.
Spring Replace with soft spring.
1P8-9-31-7 5/19/05 1:31 PM Page 49

7-22

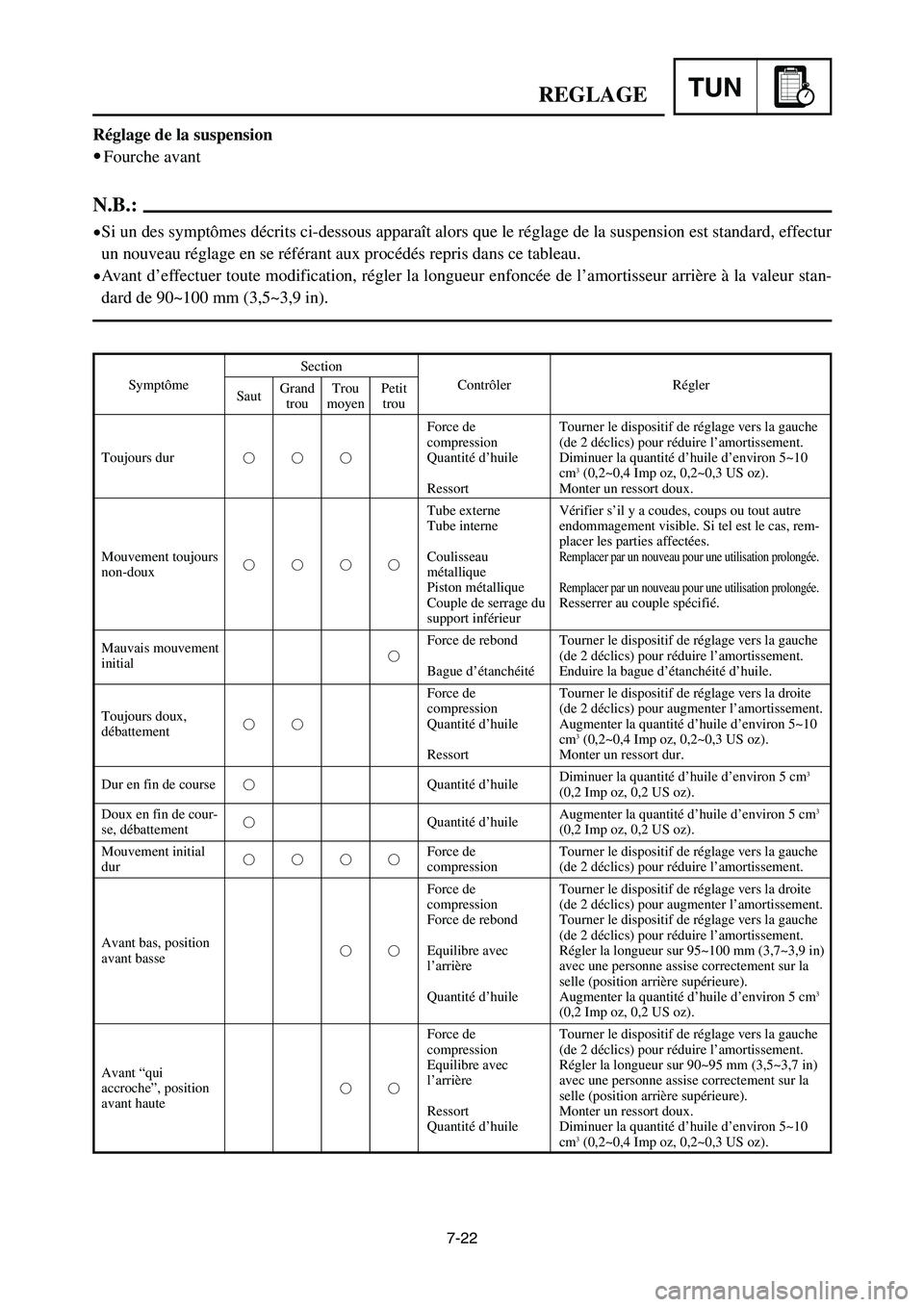

REGLAGETUN
Réglage de la suspension
9Fourche avant
N.B.:
9Si un des symptômes décrits ci-dessous apparaît alors que le réglage de la suspension est standard, effectur
un nouveau réglage en se référant aux procédés repris dans ce tableau.
9Avant d’effectuer toute modification, régler la longueur enfoncée de l’amortisseur arrière à la valeur stan-
dard de 90~100 mm (3,5~3,9 in).
SymptômeSection
Contrôler Régler
SautGrand Trou Petit
trou moyen trou
Toujours dur
Mouvement toujours
non-doux
Mauvais mouvement
initial
Toujours doux,
débattement
Dur en fin de course
Doux en fin de cour-
se, débattement
Mouvement initial
dur
Avant bas, position
avant basse
Avant “qui
accroche”, position
avant haute111
1111
1
11
1
1
1111
11
11Force de
compression
Quantité d’huile
Ressort
Tube externe
Tube interne
Coulisseau
métallique
Piston métallique
Couple de serrage du
support inférieur
Force de rebond
Bague d’étanchéité
Force de
compression
Quantité d’huile
Ressort
Quantité d’huile
Quantité d’huile
Force de
compression
Force de
compression
Force de rebond
Equilibre avec
l’arrière
Quantité d’huile
Force de
compression
Equilibre avec
l’arrière
Ressort
Quantité d’huileTourner le dispositif de réglage vers la gauche
(de 2 déclics) pour réduire l’amortissement.
Diminuer la quantité d’huile d’environ 5~10
cm
3(0,2~0,4 Imp oz, 0,2~0,3 US oz).
Monter un ressort doux.
Vérifier s’il y a coudes, coups ou tout autre
endommagement visible. Si tel est le cas, rem-
placer les parties affectées.
Remplacer par un nouveau pour une utilisation prolongée.
Remplacer par un nouveau pour une utilisation prolongée.
Resserrer au couple spécifié.
Tourner le dispositif de réglage vers la gauche
(de 2 déclics) pour réduire l’amortissement.
Enduire la bague d’étanchéité d’huile.
Tourner le dispositif de réglage vers la droite
(de 2 déclics) pour augmenter l’amortissement.
Augmenter la quantité d’huile d’environ 5~10
cm
3(0,2~0,4 Imp oz, 0,2~0,3 US oz).
Monter un ressort dur.
Diminuer la quantité d’huile d’environ 5 cm
3
(0,2 Imp oz, 0,2 US oz).
Augmenter la quantité d’huile d’environ 5 cm
3
(0,2 Imp oz, 0,2 US oz).
Tourner le dispositif de réglage vers la gauche
(de 2 déclics) pour réduire l’amortissement.
Tourner le dispositif de réglage vers la droite
(de 2 déclics) pour augmenter l’amortissement.
Tourner le dispositif de réglage vers la gauche
(de 2 déclics) pour réduire l’amortissement.
Régler la longueur sur 95~100 mm (3,7~3,9 in)
avec une personne assise correctement sur la
selle (position arrière supérieure).
Augmenter la quantité d’huile d’environ 5 cm
3
(0,2 Imp oz, 0,2 US oz).
Tourner le dispositif de réglage vers la gauche
(de 2 déclics) pour réduire l’amortissement.
Régler la longueur sur 90~95 mm (3,5~3,7 in)
avec une personne assise correctement sur la
selle (position arrière supérieure).
Monter un ressort doux.
Diminuer la quantité d’huile d’environ 5~10
cm
3(0,2~0,4 Imp oz, 0,2~0,3 US oz).
1P8-9-31-7 5/19/05 1:31 PM Page 50

7-23
REGLAGETUN

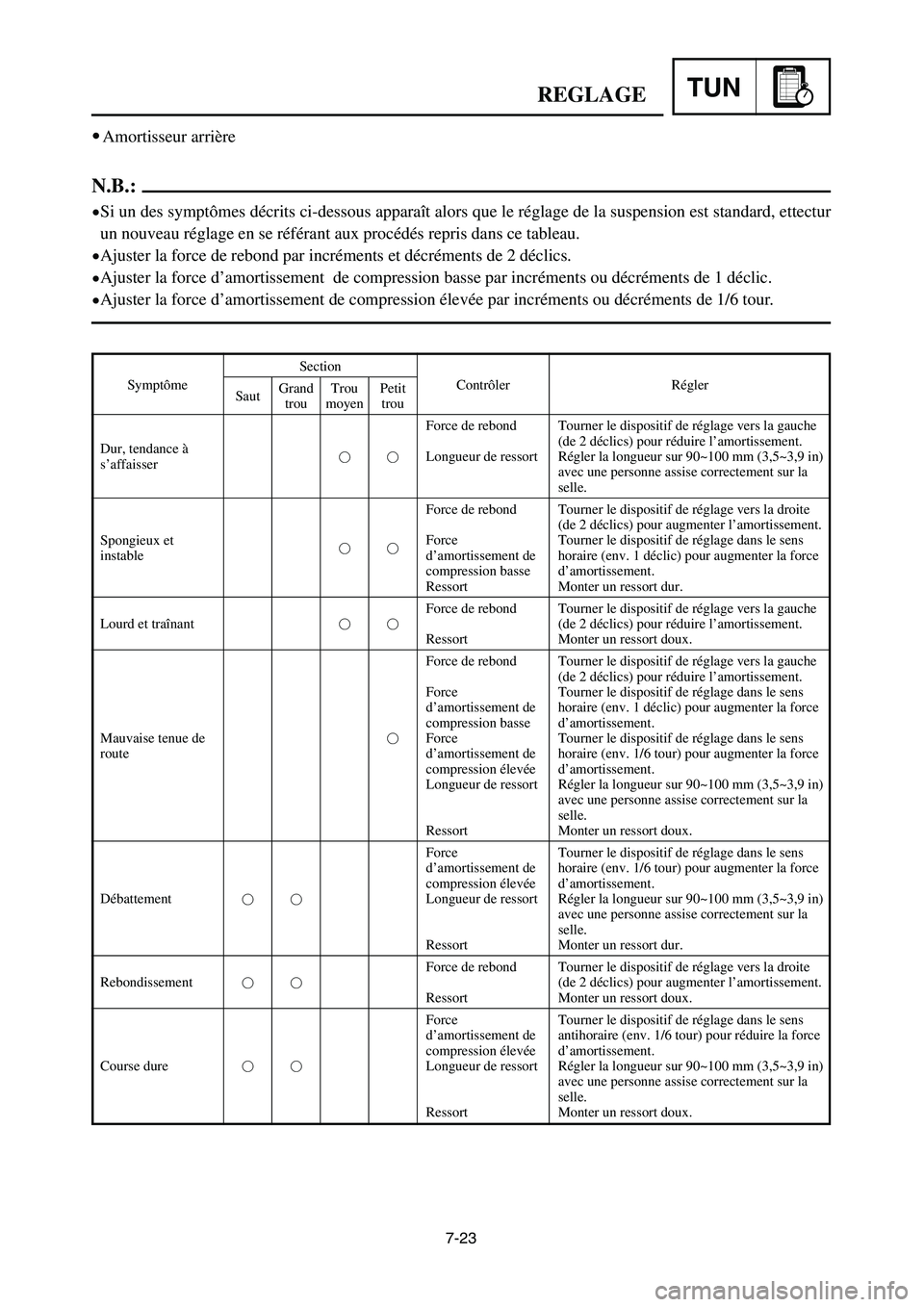

9Amortisseur arrière
N.B.:
9Si un des symptômes décrits ci-dessous apparaît alors que le réglage de la suspension est standard, ettectur
un nouveau réglage en se référant aux procédés repris dans ce tableau.
9Ajuster la force de rebond par incréments et décréments de 2 déclics.
9Ajuster la force d’amortissement de compression basse par incréments ou décréments de 1 déclic.
9Ajuster la force d’amortissement de compression élevée par incréments ou décréments de 1/6 tour.
SymptômeSection
Contrôler Régler
SautGrand Trou Petit
trou moyen trou
Dur, tendance à
s’affaisser
Spongieux et
instable
Lourd et traînant
Mauvaise tenue de
route
Débattement
Rebondissement
Course dure11
11
11
1
11
11
11Force de rebond
Longueur de ressort
Force de rebond
Force
d’amortissement de
compression basse
Ressort
Force de rebond
Ressort
Force de rebond
Force
d’amortissement de
compression basse
Force
d’amortissement de
compression élevée
Longueur de ressort
Ressort
Force
d’amortissement de
compression élevée
Longueur de ressort
Ressort
Force de rebond
Ressort
Force
d’amortissement de
compression élevée
Longueur de ressort
RessortTourner le dispositif de réglage vers la gauche
(de 2 déclics) pour réduire l’amortissement.
Régler la longueur sur 90~100 mm (3,5~3,9 in)
avec une personne assise correctement sur la
selle.
Tourner le dispositif de réglage vers la droite
(de 2 déclics) pour augmenter l’amortissement.
Tourner le dispositif de réglage dans le sens
horaire (env. 1 déclic) pour augmenter la force
d’amortissement.
Monter un ressort dur.
Tourner le dispositif de réglage vers la gauche
(de 2 déclics) pour réduire l’amortissement.
Monter un ressort doux.
Tourner le dispositif de réglage vers la gauche
(de 2 déclics) pour réduire l’amortissement.
Tourner le dispositif de réglage dans le sens
horaire (env. 1 déclic) pour augmenter la force
d’amortissement.
Tourner le dispositif de réglage dans le sens
horaire (env. 1/6 tour) pour augmenter la force
d’amortissement.
Régler la longueur sur 90~100 mm (3,5~3,9 in)
avec une personne assise correctement sur la
selle.
Monter un ressort doux.
Tourner le dispositif de réglage dans le sens
horaire (env. 1/6 tour) pour augmenter la force
d’amortissement.
Régler la longueur sur 90~100 mm (3,5~3,9 in)
avec une personne assise correctement sur la
selle.
Monter un ressort dur.
Tourner le dispositif de réglage vers la droite
(de 2 déclics) pour augmenter l’amortissement.
Monter un ressort doux.
Tourner le dispositif de réglage dans le sens
antihoraire (env. 1/6 tour) pour réduire la force
d’amortissement.
Régler la longueur sur 90~100 mm (3,5~3,9 in)
avec une personne assise correctement sur la
selle.
Monter un ressort doux.
1P8-9-31-7 5/19/05 1:31 PM Page 51

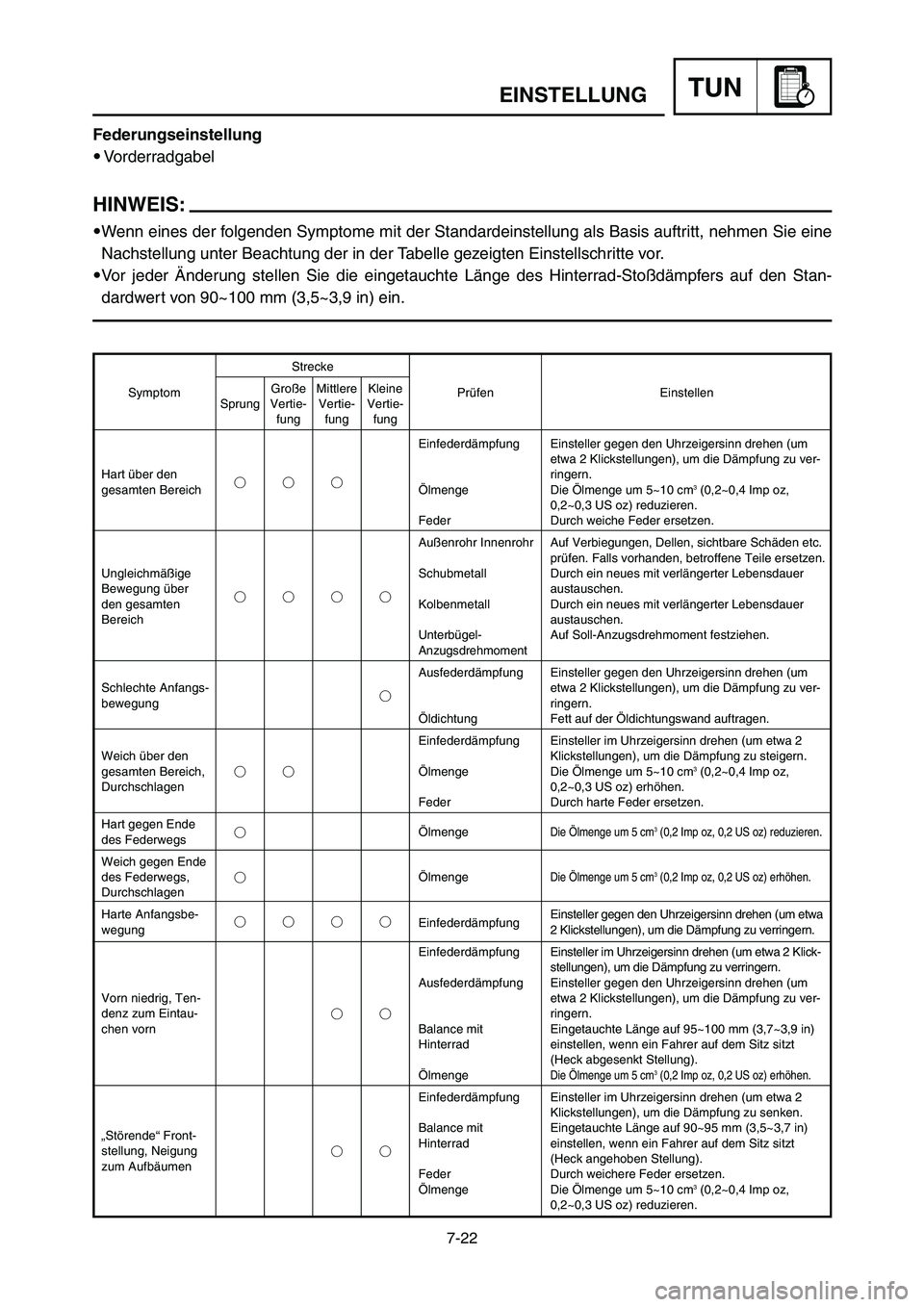

7-22
EINSTELLUNGTUN
Federungseinstellung
9Vorderradgabel
HINWEIS:
9Wenn eines der folgenden Symptome mit der Standardeinstellung als Basis auftritt, nehmen Sie eine
Nachstellung unter Beachtung der in der Tabelle gezeigten Einstellschritte vor.
9Vor jeder Änderung stellen Sie die eingetauchte Länge des Hinterrad-Stoßdämpfers auf den Stan-
dardwert von 90~100 mm (3,5~3,9 in) ein.
SymptomStrecke
Prüfen Einstellen
SprungGroße Mittlere Kleine
Vertie- Vertie- Vertie-
fung fung fung
Hart über den
gesamten Bereich
Ungleichmäßige
Bewegung über
den gesamten
Bereich
Schlechte Anfangs-
bewegung
Weich über den
gesamten Bereich,
Durchschlagen
Hart gegen Ende
des Federwegs
Weich gegen Ende
des Federwegs,
Durchschlagen
Harte Anfangsbe-
wegung
Vorn niedrig, Ten-
denz zum Eintau-
chen vorn
„Störende“ Front-
stellung, Neigung
zum Aufbäumen
111
1111
1
11
1
1
1111
11
11
Einfederdämpfung
Ölmenge
Feder
Außenrohr Innenrohr
Schubmetall
Kolbenmetall
Unterbügel-
Anzugsdrehmoment
Ausfederdämpfung
Öldichtung
Einfederdämpfung
Ölmenge
Feder
Ölmenge
Ölmenge
Einfederdämpfung
Einfederdämpfung
Ausfederdämpfung
Balance mit
Hinterrad
Ölmenge
Einfederdämpfung
Balance mit
Hinterrad
Feder
ÖlmengeEinsteller gegen den Uhrzeigersinn drehen (um
etwa 2 Klickstellungen), um die Dämpfung zu ver-
ringern.
Die Ölmenge um 5~10 cm
3(0,2~0,4 Imp oz,
0,2~0,3 US oz) reduzieren.
Durch weiche Feder ersetzen.
Auf Verbiegungen, Dellen, sichtbare Schäden etc.
prüfen. Falls vorhanden, betroffene Teile ersetzen.
Durch ein neues mit verlängerter Lebensdauer
austauschen.
Durch ein neues mit verlängerter Lebensdauer
austauschen.
Auf Soll-Anzugsdrehmoment festziehen.
Einsteller gegen den Uhrzeigersinn drehen (um
etwa 2 Klickstellungen), um die Dämpfung zu ver-
ringern.
Fett auf der Öldichtungswand auftragen.
Einsteller im Uhrzeigersinn drehen (um etwa 2
Klickstellungen), um die Dämpfung zu steigern.
Die Ölmenge um 5~10 cm
3(0,2~0,4 Imp oz,
0,2~0,3 US oz) erhöhen.
Durch harte Feder ersetzen.
Die Ölmenge um 5 cm3(0,2 Imp oz, 0,2 US oz) reduzieren.
Die Ölmenge um 5 cm
3(0,2 Imp oz, 0,2 US oz) erhöhen.
Einsteller gegen den Uhrzeigersinn drehen (um etwa
2 Klickstellungen), um die Dämpfung zu verringern.
Einsteller im Uhrzeigersinn drehen (um etwa 2 Klick-
stellungen), um die Dämpfung zu verringern.
Einsteller gegen den Uhrzeigersinn drehen (um
etwa 2 Klickstellungen), um die Dämpfung zu ver-
ringern.
Eingetauchte Länge auf 95~100 mm (3,7~3,9 in)
einstellen, wenn ein Fahrer auf dem Sitz sitzt
(Heck abgesenkt Stellung).
Die Ölmenge um 5 cm3(0,2 Imp oz, 0,2 US oz) erhöhen.
Einsteller im Uhrzeigersinn drehen (um etwa 2
Klickstellungen), um die Dämpfung zu senken.
Eingetauchte Länge auf 90~95 mm (3,5~3,7 in)
einstellen, wenn ein Fahrer auf dem Sitz sitzt
(Heck angehoben Stellung).
Durch weichere Feder ersetzen.
Die Ölmenge um 5~10 cm
3(0,2~0,4 Imp oz,
0,2~0,3 US oz) reduzieren.
1P8-9-31-7 5/19/05 1:31 PM Page 52
