YAMAHA YZ250LC 2006 Owners Manual

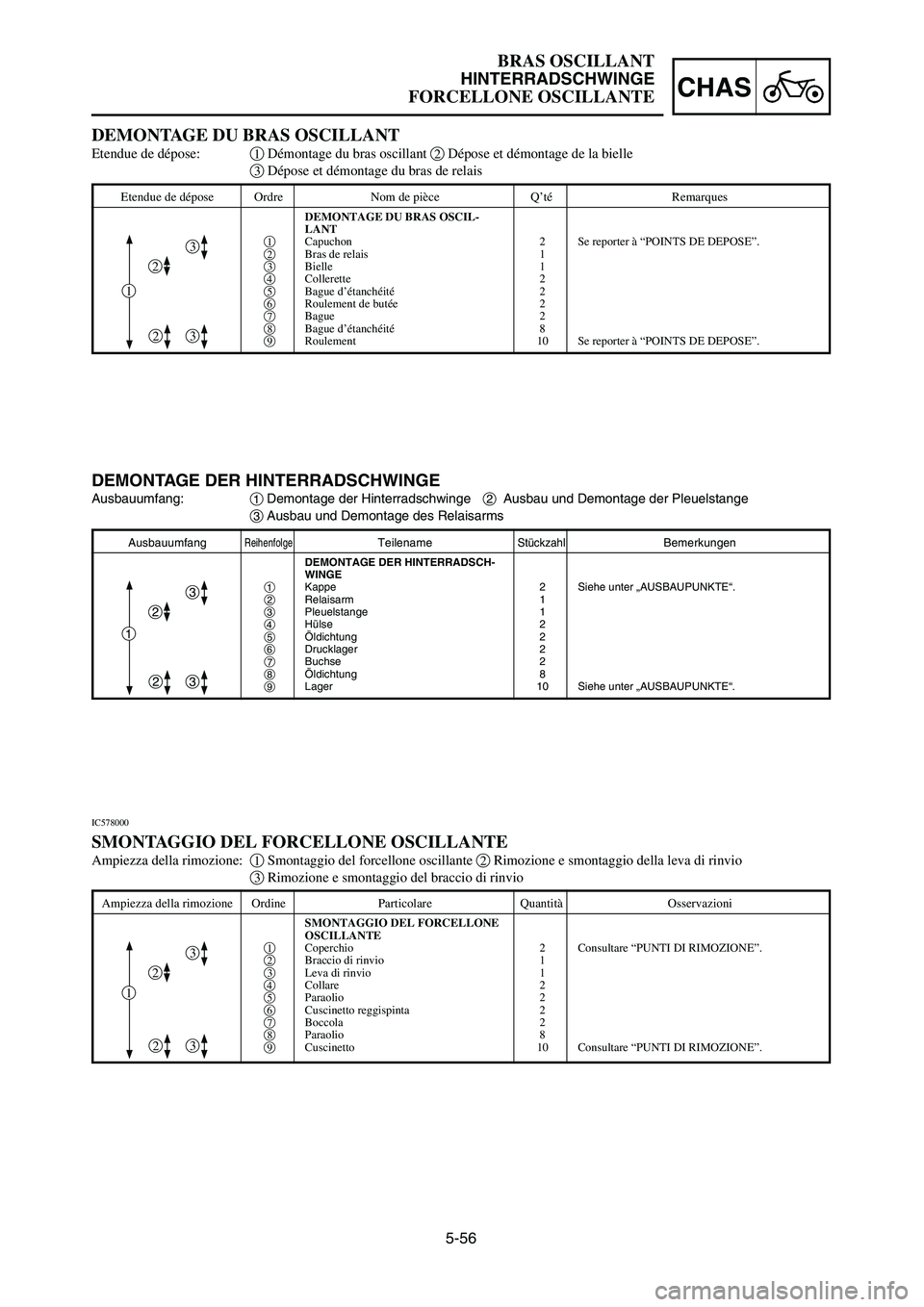

5-56
CHAS
BRAS OSCILLANT
HINTERRADSCHWINGE
FORCELLONE OSCILLANTE
DEMONTAGE DU BRAS OSCILLANT
Etendue de dépose:1Démontage du bras oscillant 2Dépose et démontage de la bielle
3Dépose et démontage du bras de relais
Etendue de dépose Ordre Nom de pièce Q’té Remarques
DEMONTAGE DU BRAS OSCIL-
LANT
1Capuchon 2 Se reporter à “POINTS DE DEPOSE”.
2Bras de relais 1
3Bielle 1
4Collerette 2
5Bague d’étanchéité 2
6Roulement de butée 2
7Bague 2
8Bague d’étanchéité 8
9Roulement 10 Se reporter à “POINTS DE DEPOSE”.
DEMONTAGE DER HINTERRADSCHWINGE
Ausbauumfang:1Demontage der Hinterradschwinge2Ausbau und Demontage der Pleuelstange
3Ausbau und Demontage des Relaisarms
AusbauumfangReihenfolgeTeilenameStückzahlBemerkungen
DEMONTAGE DER HINTERRADSCH-
WINGE
1Kappe 2 Siehe unter „AUSBAUPUNKTE“.
2Relaisarm 1
3Pleuelstange 1
4Hülse 2
5Öldichtung 2
6Drucklager 2
7Buchse 2
8Öldichtung 8
9Lager 10 Siehe unter „AUSBAUPUNKTE“.
IC578000
SMONTAGGIO DEL FORCELLONE OSCILLANTE
Ampiezza della rimozione:1Smontaggio del forcellone oscillante 2Rimozione e smontaggio della leva di rinvio
3Rimozione e smontaggio del braccio di rinvio
Ampiezza della rimozione Ordine Particolare Quantità Osservazioni
SMONTAGGIO DEL FORCELLONE
OSCILLANTE
1Coperchio 2 Consultare “PUNTI DI RIMOZIONE”.
2Braccio di rinvio 1
3Leva di rinvio 1
4Collare 2
5Paraolio 2
6Cuscinetto reggispinta 2
7Boccola 2
8Paraolio 8
9Cuscinetto 10 Consultare “PUNTI DI RIMOZIONE”.
1
2
3
32
1
2
3
32
1
2
3
32
1P8-9-31-5D 4/29/05 2:13 PM Page 5

5-57
CHASSWINGARM
EC573201
Bearing
1. Remove:
9Bearing 1
NOTE:
Remove the bearing by pressing its outer race.
EC574010
INSPECTION
Wash the bearings, bushes and collars in a sol-
vent.
EC574111
Swingarm
1. Inspect:
9Bearing 1
9Bush 2
Free play exists/Unsmooth revolution/Rust
Replace bearing and bush as a set.
2. Inspect:
9Oil seal 3
Damage Replace.
EC574211
Relay arm
1. Inspect:
9Bearing 1
9Collar 2
Free play exists/Unsmooth revolution/Rust
Replace bearing and collar as a set.
2. Inspect:
9Oil seal 3
Damage Replace.
EC573000
REMOVAL POINTS
Cap
1. Remove:
9Cap (left) 1
NOTE:
Remove with a slotted-head screwdriver inserted
under the mark aon the cap (left).
1P8-9-31-5D 4/29/05 2:13 PM Page 6

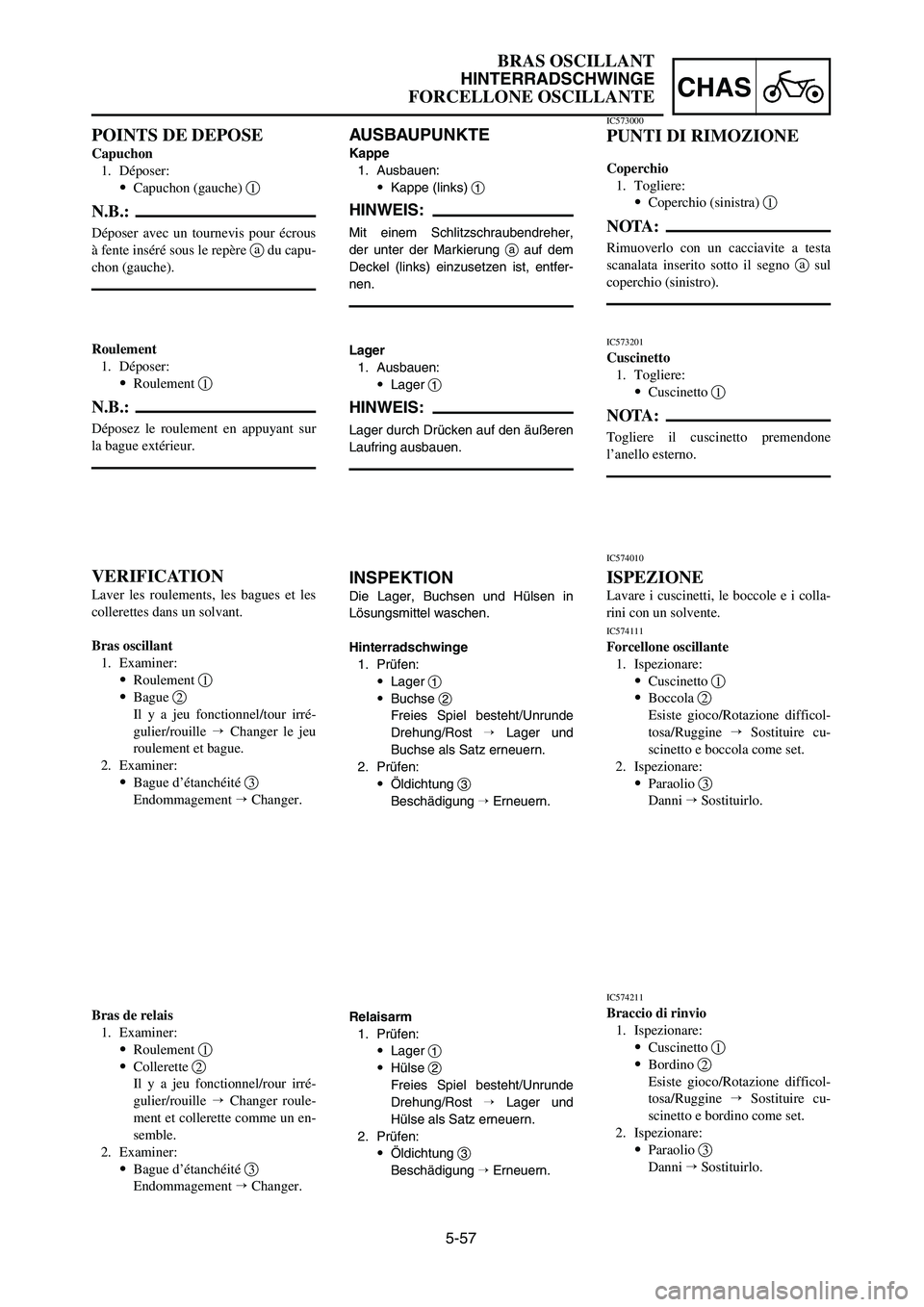

5-57
CHAS
BRAS OSCILLANT
HINTERRADSCHWINGE
FORCELLONE OSCILLANTE
POINTS DE DEPOSE
Capuchon
1. Déposer:
9Capuchon (gauche) 1
N.B.:
Déposer avec un tournevis pour écrous
à fente inséré sous le repère adu capu-
chon (gauche).
Roulement
1. Déposer:
9Roulement 1
N.B.:
Déposez le roulement en appuyant sur
la bague extérieur.
VERIFICATION
Laver les roulements, les bagues et les
collerettes dans un solvant.
Bras oscillant
1. Examiner:
9Roulement 1
9Bague 2
Il y a jeu fonctionnel/tour irré-
gulier/rouille Changer le jeu
roulement et bague.
2. Examiner:
9Bague d’étanchéité 3
Endommagement Changer.
Bras de relais
1. Examiner:
9Roulement 1
9Collerette 2
Il y a jeu fonctionnel/rour irré-
gulier/rouille Changer roule-
ment et collerette comme un en-
semble.
2. Examiner:
9Bague d’étanchéité 3
Endommagement Changer.
AUSBAUPUNKTE
Kappe
1. Ausbauen:
9Kappe (links) 1
HINWEIS:
Mit einem Schlitzschraubendreher,
der unter der Markierung aauf dem
Deckel (links) einzusetzen ist, entfer-
nen.
Lager
1. Ausbauen:
9Lager 1
HINWEIS:
Lager durch Drücken auf den äußeren
Laufring ausbauen.
INSPEKTION
Die Lager, Buchsen und Hülsen in
Lösungsmittel waschen.
Hinterradschwinge
1. Prüfen:
9Lager 1
9Buchse 2
Freies Spiel besteht/Unrunde
Drehung/Rost Lager und
Buchse als Satz erneuern.
2. Prüfen:
9Öldichtung 3
Beschädigung Erneuern.
Relaisarm
1. Prüfen:
9Lager 1
9Hülse 2
Freies Spiel besteht/Unrunde
Drehung/Rost Lager und
Hülse als Satz erneuern.
2. Prüfen:
9Öldichtung 3
Beschädigung Erneuern.
IC573000
PUNTI DI RIMOZIONE
Coperchio
1. Togliere:
9Coperchio (sinistra) 1
NOTA:
Rimuoverlo con un cacciavite a testa
scanalata inserito sotto il segno asul
coperchio (sinistro).
IC573201
Cuscinetto
1. Togliere:
9Cuscinetto 1
NOTA:
Togliere il cuscinetto premendone
l’anello esterno.
IC574010
ISPEZIONE
Lavare i cuscinetti, le boccole e i colla-
rini con un solvente.
IC574111
Forcellone oscillante
1. Ispezionare:
9Cuscinetto 1
9Boccola 2
Esiste gioco/Rotazione difficol-
tosa/Ruggine Sostituire cu-
scinetto e boccola come set.
2. Ispezionare:
9Paraolio 3
Danni Sostituirlo.
IC574211
Braccio di rinvio
1. Ispezionare:
9Cuscinetto 1
9Bordino 2
Esiste gioco/Rotazione difficol-
tosa/Ruggine Sostituire cu-
scinetto e bordino come set.
2. Ispezionare:
9Paraolio 3
Danni Sostituirlo.
1P8-9-31-5D 4/29/05 2:13 PM Page 7

5-58
CHASSWINGARM
EC575000
ASSEMBLY AND INSTALLATION
EC575202
Bearing and oil seal
1. Install:
9Bearing 1
9Oil seal 2
To swingarm.
NOTE:
9Apply the molybdenum disulfide grease on the
bearing when installing.
9Install the bearing by pressing it on the side hav-
ing the manufacture’s marks or numbers.
9First install the outer and then the inner bear-
ings to a specified depth from inside.
Installed depth of bearings:
Outer a a
: Zero mm (Zero in)
Inner b b
: 6.5 mm (0.26 in)
EC574311
Connecting rod
1. Inspect:
9Bearing 1
9Collar 2
Free play exists/Unsmooth revolution/Rust
Replace bearing and collar as a set.
2. Inspect:
9Oil seal 3
Damage Replace.
2. Install:
9Bearing 1
9Plain washer 2
9Oil seal 3
To relay arm.
NOTE:
9Apply the molybdenum disulfide grease on the
bearing when installing.
9Install the bearing by pressing it on the side hav-
ing the manufacture’s marks or numbers.
9Apply the molybdenum disulfide grease on the
plain washer.
Installed depth of bearings a a
:
Zero mm (Zero in)
1P8-9-31-5D 4/29/05 2:13 PM Page 8

2. Einbauen:
9Lager 1
9Unterlegscheibe 2
9Öldichtung 3
Zum Relaisarm.
HINWEIS:
9Molybdän-Fett auf das Lager auftragen,
wenn dies eingebaut wird.
9Das Lager einbauen, indem es an der
Seite mit den Herstellermarkierungen
oder Herstellungsnummern eingepresst
wird.
9Molybdändisulfidöl auf der Unterleg-
scheibe auftragen.

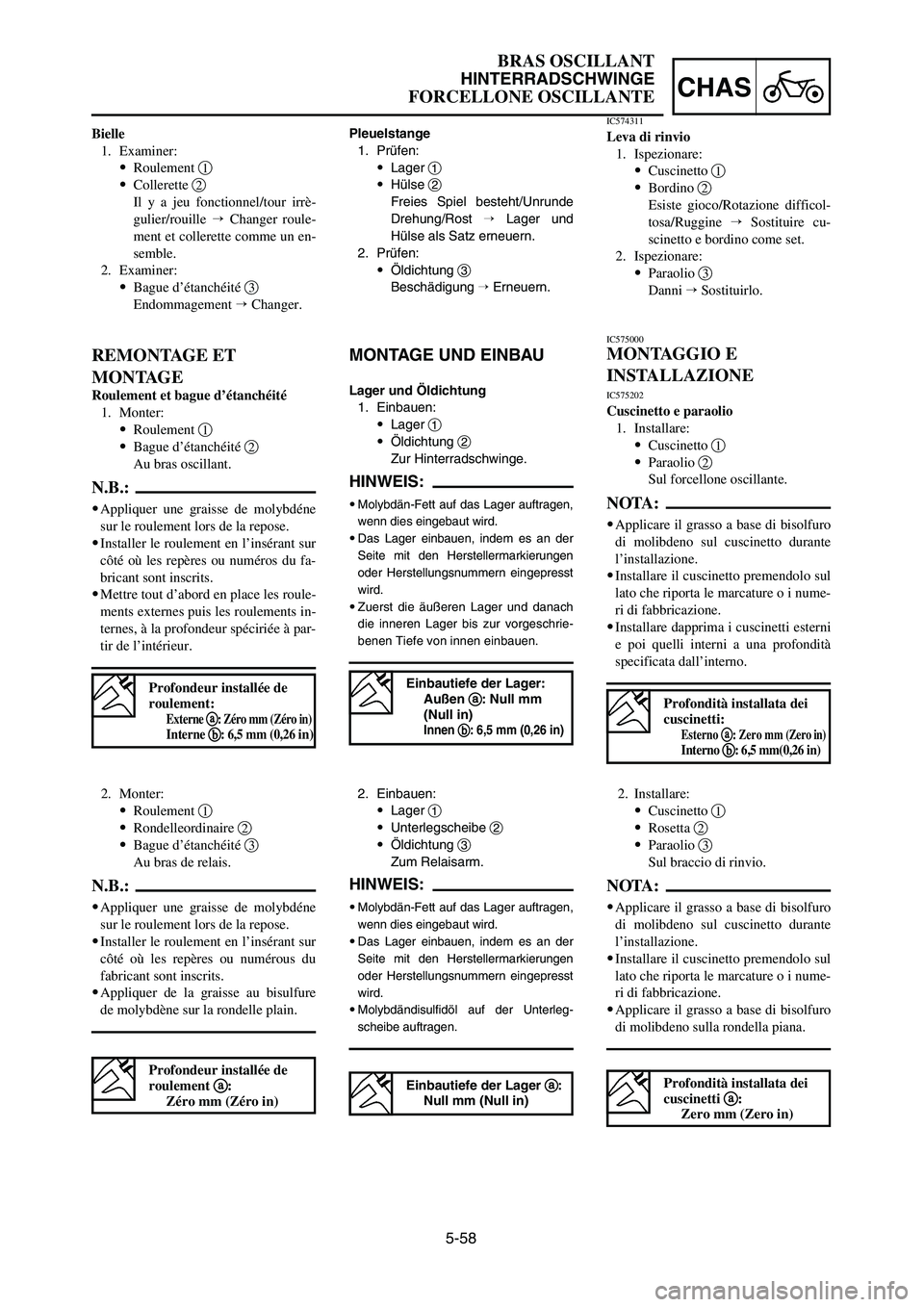

5-58
CHAS
BRAS OSCILLANT
HINTERRADSCHWINGE
FORCELLONE OSCILLANTE
REMONTAGE ET
MONTAGE
Roulement et bague d’étanchéité
1. Monter:
9Roulement 1
9Bague d’étanchéité 2
Au bras oscillant.
N.B.:
9Appliquer une graisse de molybdéne
sur le roulement lors de la repose.
9Installer le roulement en l’insérant sur
côté où les repères ou numéros du fa-
bricant sont inscrits.
9Mettre tout d’abord en place les roule-
ments externes puis les roulements in-
ternes, à la profondeur spéciriée à par-
tir de l’intérieur.
Profondeur installée de
roulement:
Externe a a
: Zéro mm (Zéro in)Interne b b
: 6,5 mm (0,26 in)
IC575000
MONTAGGIO E
INSTALLAZIONE
IC575202
Cuscinetto e paraolio
1. Installare:
9Cuscinetto 1
9Paraolio 2
Sul forcellone oscillante.
NOTA:
9Applicare il grasso a base di bisolfuro
di molibdeno sul cuscinetto durante
l’installazione.
9Installare il cuscinetto premendolo sul
lato che riporta le marcature o i nume-
ri di fabbricazione.
9Installare dapprima i cuscinetti esterni
e poi quelli interni a una profondità
specificata dall’interno.
MONTAGE UND EINBAU
Lager und Öldichtung
1. Einbauen:
9Lager 1
9Öldichtung 2
Zur Hinterradschwinge.
HINWEIS:
9Molybdän-Fett auf das Lager auftragen,
wenn dies eingebaut wird.
9Das Lager einbauen, indem es an der
Seite mit den Herstellermarkierungen
oder Herstellungsnummern eingepresst
wird.
9Zuerst die äußeren Lager und danach
die inneren Lager bis zur vorgeschrie-
benen Tiefe von innen einbauen.
Profondità installata dei
cuscinetti:
Esterno a a
: Zero mm(Zero in)
Interno b b
: 6,5 mm(0,26 in)
Einbautiefe der Lager:
Außen a a
: Null mm
(Null in)
Innen b b
: 6,5 mm (0,26 in)
Bielle
1. Examiner:
9Roulement 1
9Collerette 2
Il y a jeu fonctionnel/tour irrè-
gulier/rouille Changer roule-
ment et collerette comme un en-
semble.
2. Examiner:
9Bague d’étanchéité 3
Endommagement Changer.Pleuelstange
1. Prüfen:
9Lager 1
9Hülse 2
Freies Spiel besteht/Unrunde
Drehung/Rost Lager und
Hülse als Satz erneuern.
2. Prüfen:
9Öldichtung 3
Beschädigung Erneuern.IC574311
Leva di rinvio
1. Ispezionare:
9Cuscinetto 1
9Bordino 2
Esiste gioco/Rotazione difficol-
tosa/Ruggine Sostituire cu-
scinetto e bordino come set.
2. Ispezionare:
9Paraolio 3
Danni Sostituirlo.
Profondeur installée de
roulement a a
:
Zéro mm (Zéro in)
Einbautiefe der Lager a a
:
Null mm (Null in)Profondità installata dei
cuscinetti a a
:
Zero mm (Zero in)
2. Monter:
9Roulement 1
9Rondelleordinaire 2
9Bague d’étanchéité 3
Au bras de relais.
N.B.:
9Appliquer une graisse de molybdéne
sur le roulement lors de la repose.
9Installer le roulement en l’insérant sur
côté où les repères ou numérous du
fabricant sont inscrits.
9Appliquer de la graisse au bisulfure
de molybdène sur la rondelle plain.
2. Installare:
9Cuscinetto 1
9Rosetta 2
9Paraolio 3
Sul braccio di rinvio.
NOTA:
9Applicare il grasso a base di bisolfuro
di molibdeno sul cuscinetto durante
l’installazione.
9Installare il cuscinetto premendolo sul
lato che riporta le marcature o i nume-
ri di fabbricazione.
9Applicare il grasso a base di bisolfuro
di molibdeno sulla rondella piana.
1P8-9-31-5D 4/29/05 2:13 PM Page 9

5-59
CHASSWINGARM
EC5751B3
Swingarm
1. Install:
9Bush 1
9Thrust bearing 2
9Oil seal 3
9Collar 4
To swingarm 5.
NOTE:
Apply the molybdenum disulfide grease on the
bushes, thrust bearings, oil seal lips and contact
surfaces of the collar and thrust bearing.
2. Install:
9Collar 1
9Washer 2
To relay arm 3.
NOTE:
Apply the molybdenum disulfide grease on the
collars and oil seal lips.
3. Install:
9Bearing 1
9Oil seal 2
To connecting rod.
NOTE:
9Apply the molybdenum disulfide grease on the
bearing when installing.
9Install the bearing by pressing it on the side hav-
ing the manufacture’s marks or numbers.
Installed depth of bearings a a
:
Zero mm (Zero in)
3. Install:
9Collar 1
To connecting rod 2.
NOTE:
Apply the molybdenum disulfide grease on the
collar and oil seal lips.
1P8-9-31-5D 4/29/05 2:13 PM Page 10

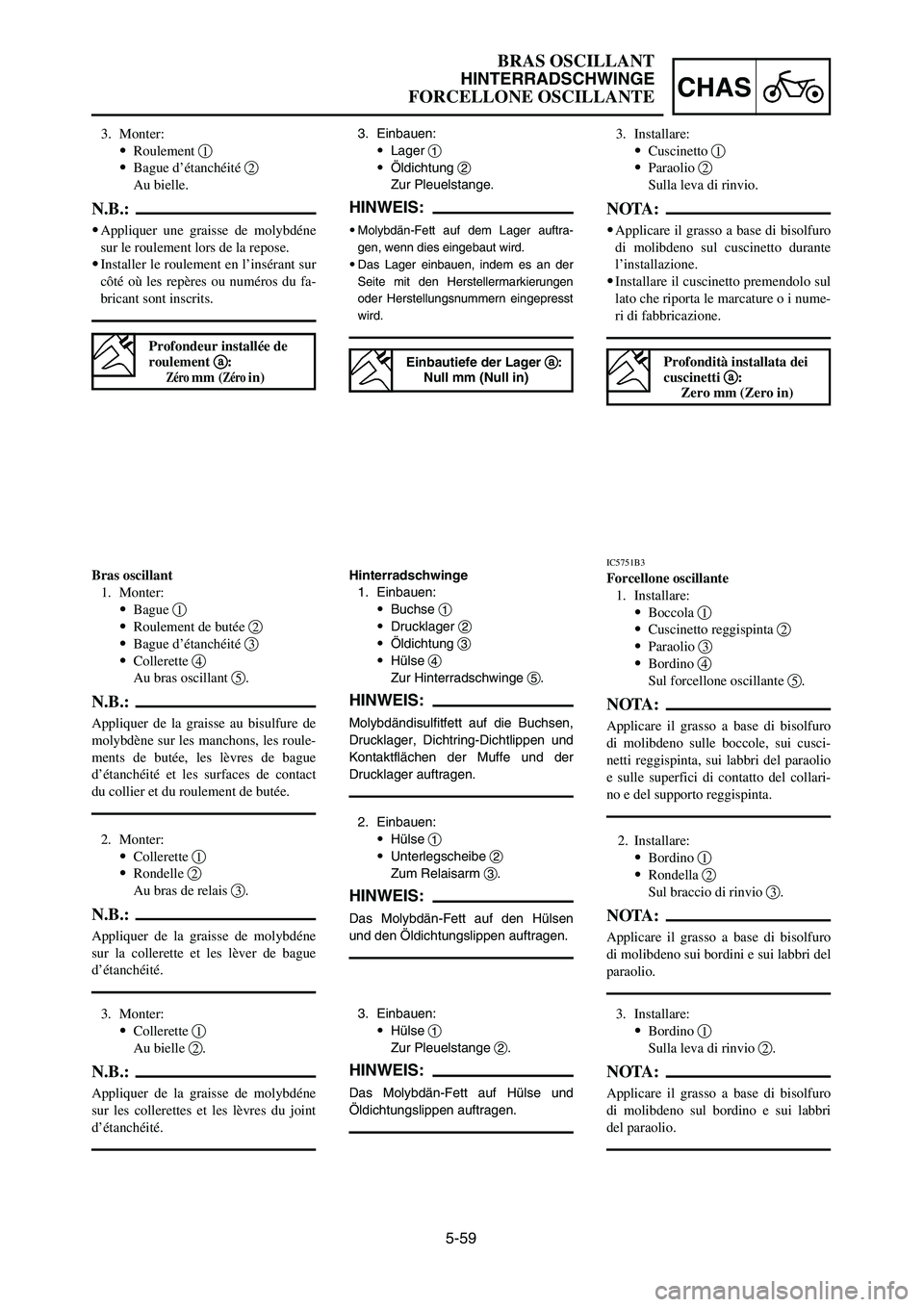

5-59
CHAS
BRAS OSCILLANT
HINTERRADSCHWINGE
FORCELLONE OSCILLANTE
Bras oscillant
1. Monter:
9Bague 1
9Roulement de butée 2
9Bague d’étanchéité 3
9Collerette 4
Au bras oscillant 5.
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur les manchons, les roule-
ments de butée, les lèvres de bague
d’étanchéité et les surfaces de contact
du collier et du roulement de butée.
2. Monter:
9Collerette 1
9Rondelle 2
Au bras de relais 3.
N.B.:
Appliquer de la graisse de molybdéne
sur la collerette et les lèver de bague
d’étanchéité.
IC5751B3
Forcellone oscillante
1. Installare:
9Boccola 1
9Cuscinetto reggispinta 2
9Paraolio 3
9Bordino 4
Sul forcellone oscillante 5.
NOTA:
Applicare il grasso a base di bisolfuro
di molibdeno sulle boccole, sui cusci-
netti reggispinta, sui labbri del paraolio
e sulle superfici di contatto del collari-
no e del supporto reggispinta.
2. Installare:
9Bordino 1
9Rondella 2
Sul braccio di rinvio 3.
NOTA:
Applicare il grasso a base di bisolfuro
di molibdeno sui bordini e sui labbri del
paraolio.
Hinterradschwinge
1. Einbauen:
9Buchse 1
9Drucklager 2
9Öldichtung 3
9Hülse 4
Zur Hinterradschwinge 5.
HINWEIS:
Molybdändisulfitfett auf die Buchsen,
Drucklager, Dichtring-Dichtlippen und
Kontaktflächen der Muffe und der
Drucklager auftragen.
2. Einbauen:
9Hülse 1
9Unterlegscheibe 2
Zum Relaisarm 3.
HINWEIS:
Das Molybdän-Fett auf den Hülsen
und den Öldichtungslippen auftragen.
Profondeur installée de
roulement a a
:
Zéro mm (Zéro in)
3. Monter:
9Roulement 1
9Bague d’étanchéité 2
Au bielle.
N.B.:
9Appliquer une graisse de molybdéne
sur le roulement lors de la repose.
9Installer le roulement en l’insérant sur
côté où les repères ou numéros du fa-
bricant sont inscrits.
3. Einbauen:
9Lager 1
9Öldichtung 2
Zur Pleuelstange.
HINWEIS:
9Molybdän-Fett auf dem Lager auftra-
gen, wenn dies eingebaut wird.
9Das Lager einbauen, indem es an der
Seite mit den Herstellermarkierungen
oder Herstellungsnummern eingepresst
wird.
3. Installare:
9Cuscinetto 1
9Paraolio 2
Sulla leva di rinvio.
NOTA:
9Applicare il grasso a base di bisolfuro
di molibdeno sul cuscinetto durante
l’installazione.
9Installare il cuscinetto premendolo sul
lato che riporta le marcature o i nume-
ri di fabbricazione.
Einbautiefe der Lager a a
:
Null mm (Null in)Profondità installata dei
cuscinetti a a
:
Zero mm (Zero in)
3. Monter:
9Collerette 1
Au bielle 2.
N.B.:
Appliquer de la graisse de molybdéne
sur les collerettes et les lèvres du joint
d’étanchéité.
3. Einbauen:
9Hülse 1
Zur Pleuelstange 2.
HINWEIS:
Das Molybdän-Fett auf Hülse und
Öldichtungslippen auftragen.
3. Installare:
9Bordino 1
Sulla leva di rinvio 2.
NOTA:
Applicare il grasso a base di bisolfuro
di molibdeno sul bordino e sui labbri
del paraolio.
1P8-9-31-5D 4/29/05 2:13 PM Page 11

5-60
CHASSWINGARM
5. Install:
9Relay arm 1
9Bolt (relay arm) 2
9Plain washer 3
9Nut (relay arm) 4
To swingarm.
NOTE:
9Apply the molybdenum disulfide grease on the
bolt circumference and threaded portion.
9Do not tighten the nut yet.
6. Install:
9Swingarm 1
9Pivot shaft 2
NOTE:
9Apply the molybdenum disulfide grease on the
pivot shaft.
9Insert the pivot shaft from right side.
85 Nm (8.5 m•kg, 61 ft•lb)
4. Install:
9Connecting rod 1
9Bolt (connecting rod) 2
9Plain washer 3
9Nut (connecting rod) 4
To relay arm 5.
NOTE:
Apply the molybdenum disulfide grease on the
bolt.
80 Nm (8.0 m•kg, 58 ft•lb)
7. Check:
9Swingarm side play
a
Free play exists  Replace thrust bearing.
9Swingarm up and down movement b
Unsmooth movement/Binding/Rough
spotsGrease or replace bearings, bushes
and collars.
1P8-9-31-5D 4/29/05 2:13 PM Page 12

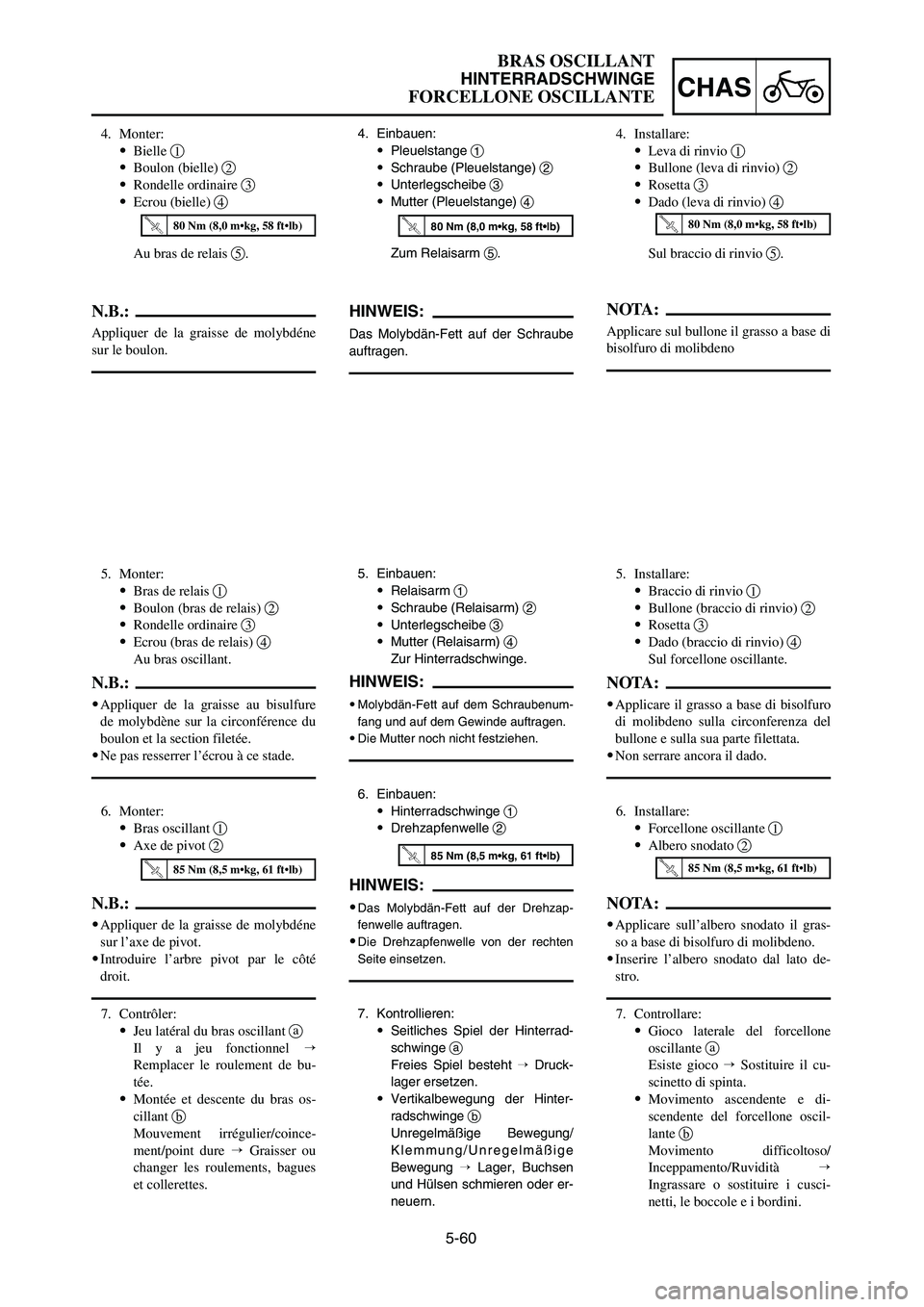

4. Installare:
9Leva di rinvio 1
9Bullone (leva di rinvio) 2
9Rosetta 3
9Dado (leva di rinvio) 4
Sul braccio di rinvio 5.
NOTA:
Applicare sul bullone il grasso a base di
bisolfuro di molibdeno
4. Einbauen:
9Pleuelstange 1
9Schraube (Pleuelstange) 2
9Unterlegscheibe 3
9Mutter (Pleuelstange) 4
Zum Relaisarm 5.
HINWEIS:
Das Molybdän-Fett auf der Schraube
auftragen.
4. Monter:
9Bielle 1
9Boulon (bielle) 2
9Rondelle ordinaire 3
9Ecrou (bielle) 4
Au bras de relais 5.
N.B.:
Appliquer de la graisse de molybdéne
sur le boulon.
5-60
CHAS
BRAS OSCILLANT
HINTERRADSCHWINGE
FORCELLONE OSCILLANTE
5. Installare:
9Braccio di rinvio 1
9Bullone (braccio di rinvio) 2
9Rosetta 3
9Dado (braccio di rinvio) 4
Sul forcellone oscillante.
NOTA:
9Applicare il grasso a base di bisolfuro
di molibdeno sulla circonferenza del
bullone e sulla sua parte filettata.
9Non serrare ancora il dado.
6. Installare:
9Forcellone oscillante 1
9Albero snodato 2
NOTA:
9Applicare sull’albero snodato il gras-
so a base di bisolfuro di molibdeno.
9Inserire l’albero snodato dal lato de-
stro.
5. Monter:
9Bras de relais 1
9Boulon (bras de relais) 2
9Rondelle ordinaire 3
9Ecrou (bras de relais) 4
Au bras oscillant.
N.B.:
9Appliquer de la graisse au bisulfure
de molybdène sur la circonférence du
boulon et la section filetée.
9Ne pas resserrer l’écrou à ce stade.
6. Monter:
9Bras oscillant 1
9Axe de pivot 2
N.B.:
9Appliquer de la graisse de molybdéne
sur l’axe de pivot.
9Introduire l’arbre pivot par le côté
droit.
5. Einbauen:
9Relaisarm 1
9Schraube (Relaisarm) 2
9Unterlegscheibe 3
9Mutter (Relaisarm) 4
Zur Hinterradschwinge.
HINWEIS:
9Molybdän-Fett auf dem Schraubenum-
fang und auf dem Gewinde auftragen.
9Die Mutter noch nicht festziehen.
6. Einbauen:
9Hinterradschwinge 1
9Drehzapfenwelle 2
HINWEIS:
9Das Molybdän-Fett auf der Drehzap-
fenwelle auftragen.
9Die Drehzapfenwelle von der rechten
Seite einsetzen.
85 Nm (8,5 m•kg, 61 ft•lb)85 Nm (8,5 m•kg, 61 ft•lb)85 Nm (8,5 m•kg, 61 ft•lb)
80 Nm (8,0 m•kg, 58 ft•lb)80 Nm (8,0 m•kg, 58 ft•lb)80 Nm (8,0 m•kg, 58 ft•lb)
7. Contrôler:
9Jeu latéral du bras oscillant a
Il y a jeu fonctionnel
Remplacer le roulement de bu-
tée.
9Montée et descente du bras os-
cillant b
Mouvement irrégulier/coince-
ment/point dure Graisser ou
changer les roulements, bagues
et collerettes.7. Kontrollieren:
9Seitliches Spiel der Hinterrad-
schwinge a
Freies Spiel besteht Druck-
lager ersetzen.
9
Vertikalbewegung der Hinter-
radschwinge
b
Unregelmäßige Bewegung/
Klemmung/Unregelmäßige
Bewegung Lager, Buchsen
und Hülsen schmieren oder er-
neuern.
7. Controllare:
9Gioco laterale del forcellone
oscillante a
Esiste gioco Sostituire il cu-
scinetto di spinta.
9Movimento ascendente e di-
scendente del forcellone oscil-
lante b
Movimento difficoltoso/
Inceppamento/Ruvidità
Ingrassare o sostituire i cusci-
netti, le boccole e i bordini.
1P8-9-31-5D 4/29/05 2:13 PM Page 13

5-61
CHASSWINGARM
10. Tighten:
9Nut (connecting rod) 1
11. Tighten:
9Nut (relay arm) 1
80 Nm (8.0 m•kg, 58 ft•lb)
70 Nm (7.0 m•kg, 50 ft•lb)
8. Install:
9Bolt (connecting rod) 1
9Plain washer 2
9Nut (connecting rod) 3
NOTE:
9Apply the molybdenum disulfide grease on the
bolt.
9Do not tighten the nut yet.
9. Install:
9Bolt (rear shock absorber-relay arm) 1
9Nut (rear shock absorber-relay arm) 2
NOTE:
Apply the molybdenum disulfide grease on the
bolt.
53 Nm (5.3 m•kg, 38 ft•lb)
12. Install:
9Cap 1
NOTE:
Install the cap (right) with its mark afacing for-
ward.
1P8-9-31-5D 4/29/05 2:13 PM Page 14
