YAMAHA YZ250LC 2006 Owners Manual

6-7
SYSTEME D’ELECTROVANNEELEC
Vérifiez le bon fonctionne-
ment de l’électrovanne.
Magnetventilspule
Mauvais
Mauvais
Vérifiez chaque coupleur et chaque
connexion de fil.
Vérifiez l’électrovanne.
Changer ou réparer.
Changer.
Changer.
O.K.
O.K.
O.K.Bobine de source
MauvaisChanger.* Contrôler la magnéto CDI.
Changer le bloc CDI.
Mauvais

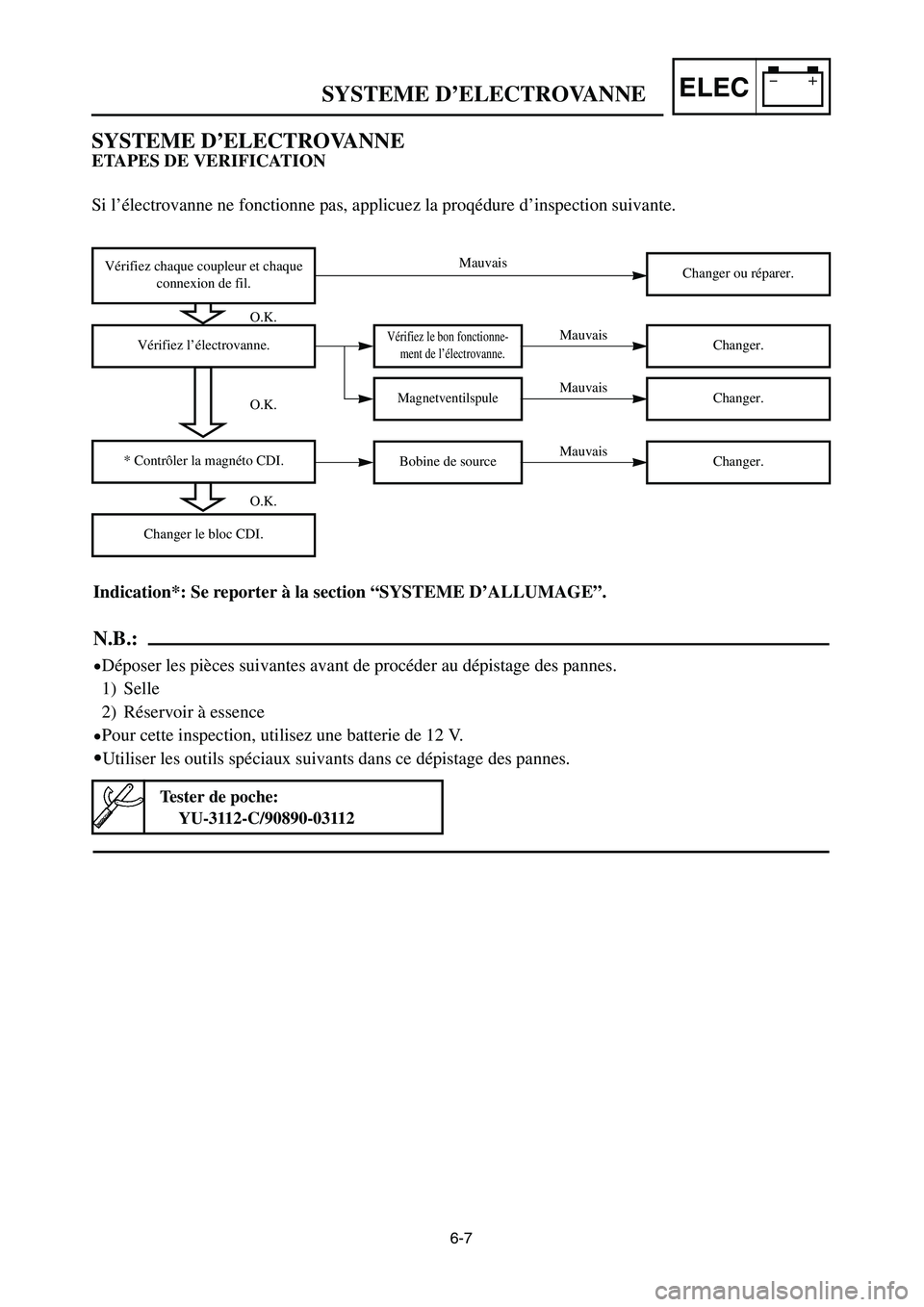

SYSTEME D’ELECTROVANNE
ETAPES DE VERIFICATION
Si l’électrovanne ne fonctionne pas, applicuez la proqédure d’inspection suivante.
Indication*: Se reporter à la section “SYSTEME D’ALLUMAGE”.
N.B.:
9Déposer les pièces suivantes avant de procéder au dépistage des pannes.
1) Selle
2) Réservoir à essence
9Pour cette inspection, utilisez une batterie de 12 V.
9Utiliser les outils spéciaux suivants dans ce dépistage des pannes.
Tester de poche:
YU-3112-C/90890-03112
1P8-9-31-6 5/12/05 10:25 AM Page 17

6-7
MAGNETVENTILSYSTEMELEC
Betriebsablauf des
Magnetventils prüfen.
Magnetventilspule
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
Alle Stecker- und Kabelverbin-
dungen überprüfen.
Magnetventil überprüfen.
Erneuern oder
reparieren.
Erneuern.
Erneuern.
In Ordnung
In Ordnung
In OrdnungStromspule
Erneuern.*CDI-Magnetzünder
kontrollieren.
CDI-Einheit erneuern.
Nicht in Ordnung
MAGNETVENTILSYSTEM
PRÜFVORGÄNGE
Falls das Magnetventil nicht funktioniert, sind die folgenden Überprüfungen durchzuführen.
Markierung*: Siehe Abschnitt „ZÜNDANLAGE“.
HINWEIS:
9Die folgenden Teile vor Beginn der Störungsbeseitigung ausbauen.
1) Sitz
2) Kraftstofftank
912V-Batterie für diese Überprüfung benutzen.
9Die folgenden Spezialwerkzeuge für die Störungsbeseitigung verwenden.
Taschenprüfgerät:
YU-3112-C/90890-03112
1P8-9-31-6 5/12/05 10:25 AM Page 18

6-7
SISTEMA ELETTROVALVOLAELEC
Controllare il funziona-
mento dell’elettrovalvola.
Bobina dell’elettrovalvola
Non funziona
Non funziona
Controllare tutti gli accoppiatori e i
collegamenti dei fili.
Controllare l’elettrovalvola.
Ripararlo o sostituirlo.
Sostituirlo.
Sostituirlo.
OK
OK
OKBobina sorgente
Non funzionaSostituirlo.*Controllare magnete CDI.
Sostituire unità CDI.
Non funziona
IC650001

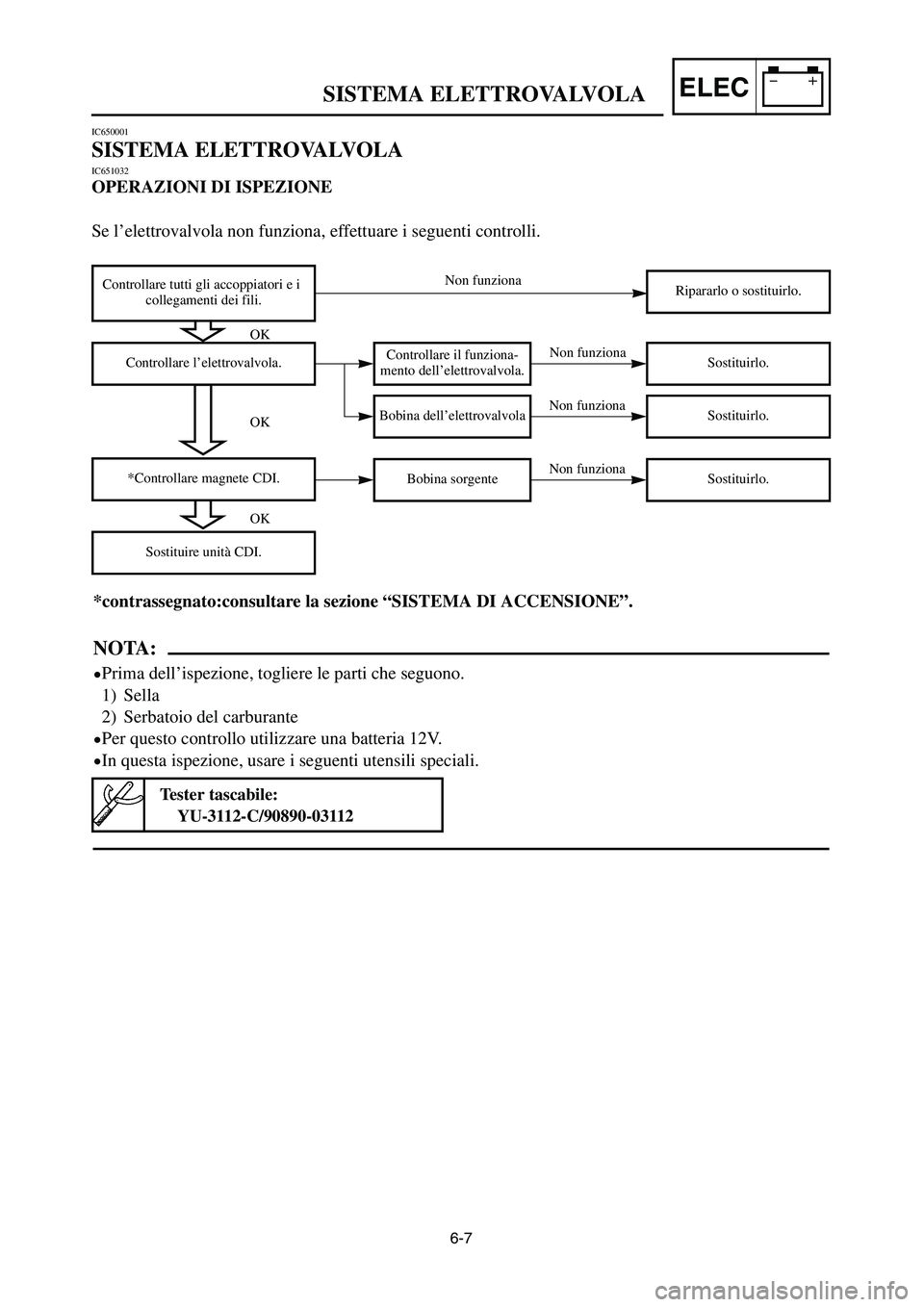

SISTEMA ELETTROVALVOLA
IC651032
OPERAZIONI DI ISPEZIONE
Se l’elettrovalvola non funziona, effettuare i seguenti controlli.
*contrassegnato:consultare la sezione “SISTEMA DI ACCENSIONE”.
NOTA:
9Prima dell’ispezione, togliere le parti che seguono.
1) Sella
2) Serbatoio del carburante
9Per questo controllo utilizzare una batteria 12V.
9In questa ispezione, usare i seguenti utensili speciali.
Tester tascabile:
YU-3112-C/90890-03112
1P8-9-31-6 5/12/05 10:25 AM Page 19

6-8

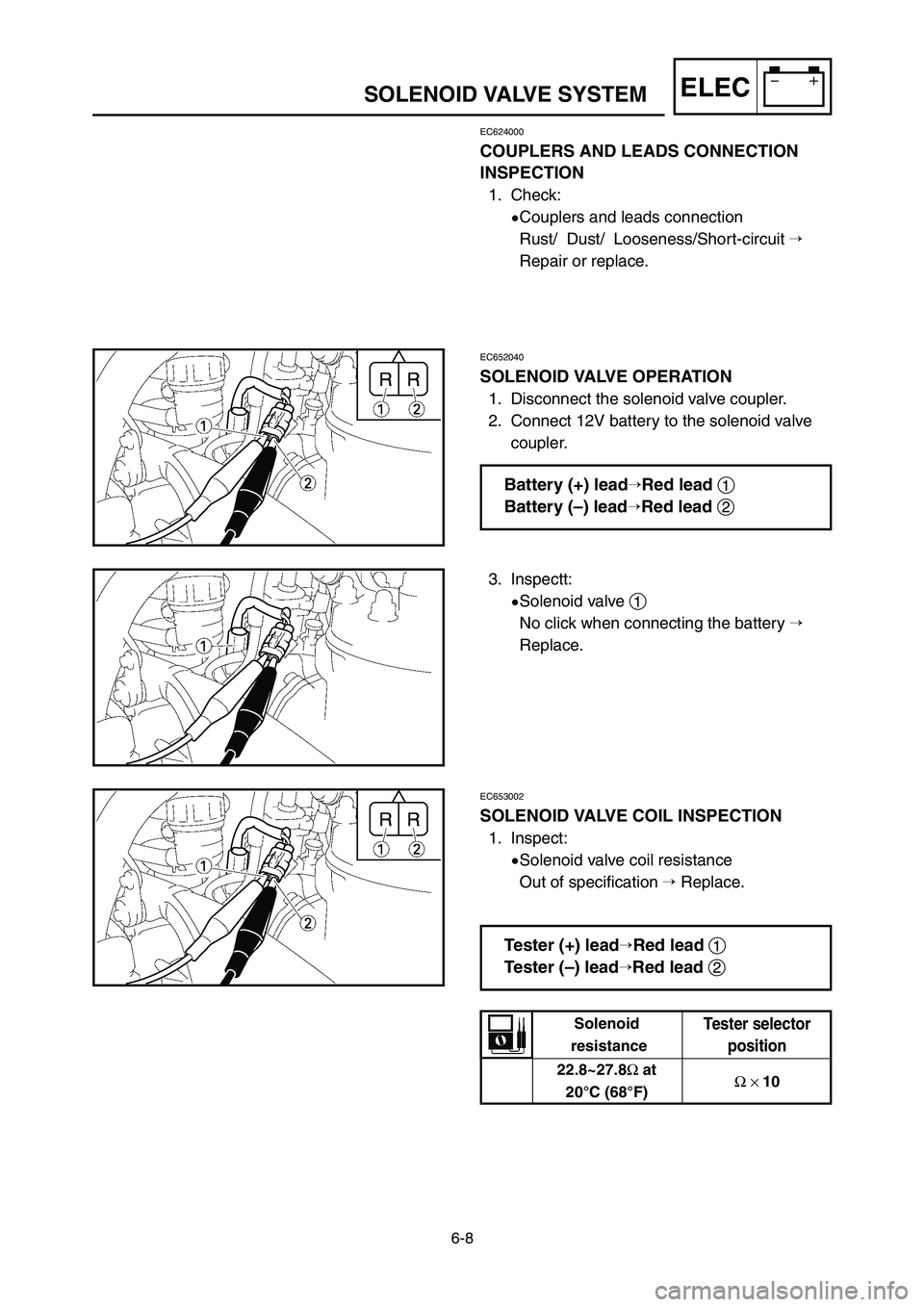

SOLENOID VALVE SYSTEMELEC
EC624000
COUPLERS AND LEADS CONNECTION
INSPECTION
1. Check:
9Couplers and leads connection
Rust/ Dust/ Looseness/Short-circuit
Repair or replace.
EC652040
SOLENOID VALVE OPERATION
1. Disconnect the solenoid valve coupler.
2. Connect 12V battery to the solenoid valve
coupler.
3. Inspectt:
9Solenoid valve
1
No click when connecting the battery
Replace.
EC653002
SOLENOID VALVE COIL INSPECTION
1. Inspect:
9Solenoid valve coil resistance
Out of specification Replace.
Tester (+) leadRed lead 1
Tester (–) lead
Red lead 2
22.8~27.8Ωat
20°C (68°F)Solenoid
resistance
Tester selector
position
Ω× 10
Battery (+) leadRed lead 1
Battery (–) lead
Red lead 2
1P8-9-31-6 5/12/05 10:25 AM Page 20

6-8

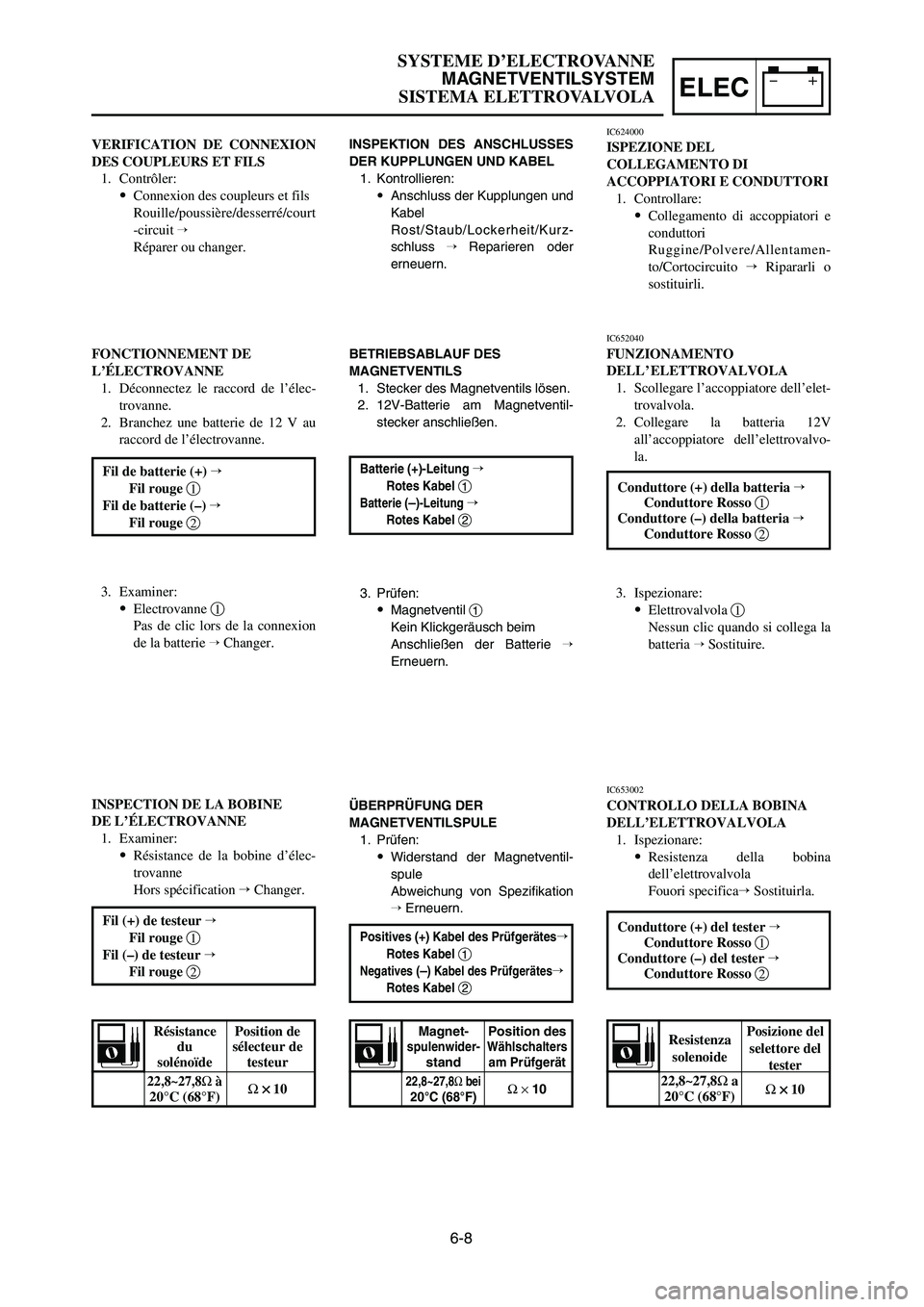

SYSTEME D’ELECTROVANNE
MAGNETVENTILSYSTEM
SISTEMA ELETTROVALVOLA
ELEC
INSPEKTION DES ANSCHLUSSES
DER KUPPLUNGEN UND KABEL
1. Kontrollieren:
9Anschluss der Kupplungen und
Kabel
Rost/Staub/Lockerheit/Kurz-
schlussReparieren oder
erneuern.
BETRIEBSABLAUF DES
MAGNETVENTILS
1. Stecker des Magnetventils lösen.
2. 12V-Batterie am Magnetventil-
stecker anschließen.
3. Prüfen:
9Magnetventil 1
Kein Klickgeräusch beim
Anschließen der Batterie
Erneuern.
ÜBERPRÜFUNG DER
MAGNETVENTILSPULE
1. Prüfen:
9Widerstand der Magnetventil-
spule
Abweichung von Spezifikation
Erneuern.
VERIFICATION DE CONNEXION
DES COUPLEURS ET FILS
1. Contrôler:
9Connexion des coupleurs et fils
Rouille/poussière/desserré/court
-circuit

Réparer ou changer.
FONCTIONNEMENT DE
L’ÉLECTROVANNE
1. Déconnectez le raccord de l’élec-
trovanne.
2. Branchez une batterie de 12 V au
raccord de l’électrovanne.
3. Examiner:
9Electrovanne 1
Pas de clic lors de la connexion
de la batterie
Changer.
INSPECTION DE LA BOBINE
DE L’ÉLECTROVANNE
1. Examiner:
9Résistance de la bobine d’élec-
trovanne
Hors spécification Changer.
IC624000
ISPEZIONE DEL
COLLEGAMENTO DI
ACCOPPIATORI E CONDUTTORI
1. Controllare:
9Collegamento di accoppiatori e
conduttori
Ruggine/Polvere/Allentamen-
to/Cortocircuito Ripararli o
sostituirli.
IC652040
FUNZIONAMENTO
DELL’ ELETTROVALVOLA
1. Scollegare l’accoppiatore dell’elet-
trovalvola.
2. Collegare la batteria 12V
all’accoppiatore dell’elettrovalvo-
la.
3. Ispezionare:
9Elettrovalvola 1
Nessun clic quando si collega la
batteria
Sostituire.
IC653002
CONTROLLO DELLA BOBINA
DELL’ELETTROVALVOLA
1. Ispezionare:
9Resistenza della bobina
dell’elettrovalvola
Fouori specificaSostituirla.
Conduttore (+) del tester
Conduttore Rosso 1
Conduttore (–) del tester
Conduttore Rosso 2
Fil (+) de testeur
Fil rouge1
Fil (–) de testeur
Fil rouge2
Positives (+) Kabel des Prüfgerätes
Rotes Kabel 1
Negatives (–) Kabel des Prüfgerätes
Rotes Kabel 2
Résistance Position de
du sélecteur de
solénoïde testeur
22,8~27,8ΩàΩ× ×
10
20°C (68°F)
Magnet- Position des spulenwider- Wählschaltersstandam Prüfgerät
22,8~27,8ΩbeiΩ× 1020°C (68°F)
ResistenzaPosizione del
solenoideselettore del
tester
22,8~27,8Ωa
Ω× ×

10
20°C (68°F)
Fil de batterie (+)
Fil rouge 1
Fil de batterie (–)
Fil rouge 2Batterie (+)-Leitung
Rotes Kabel 1
Batterie (–)-Leitung
Rotes Kabel 2
Conduttore (+) della batteria
Conduttore Rosso 1
Conduttore (–) della batteria
Conduttore Rosso 2
1P8-9-31-6 5/12/05 10:25 AM Page 21

6-9
TPS (THROTTLE POSITION SENSOR) SYSTEMELEC
Check entire ignition
system for connection.Repair or replace.
OK
OKTPS coil
No goodReplace.Check TPS.
OKSource coil
No goodReplace.*Check CDI magneto.
TPS input
voltageNo goodReplace.Check CDI unit.
No good
EC690000

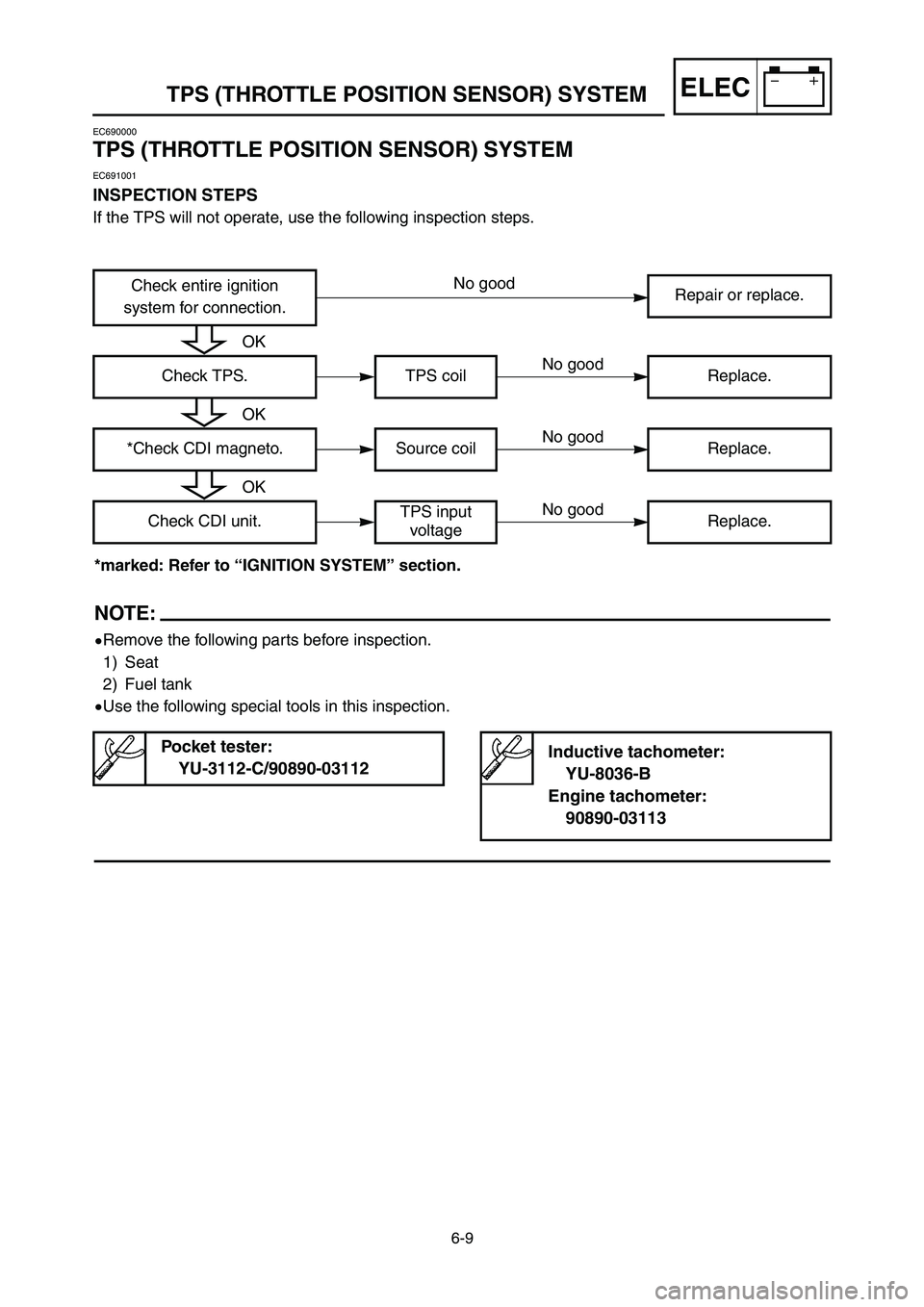

TPS (THROTTLE POSITION SENSOR) SYSTEM
EC691001
INSPECTION STEPS
If the TPS will not operate, use the following inspection steps.
*marked: Refer to “IGNITION SYSTEM” section.
NOTE:
9Remove the following parts before inspection.
1) Seat
2) Fuel tank
9Use the following special tools in this inspection.
Inductive tachometer:
YU-8036-B
Engine tachometer:
90890-03113Pocket tester:
YU-3112-C/90890-03112
1P8-9-31-6 5/12/05 10:25 AM Page 22

6-9
SYSTEME TPS (CAPTEUR DE POSITION DU
PAPILLON)
ELEC
Bobine du TPS
Changer ou réparer.Contrôler du système entierd’allumage
pour les connexions.Mauvais
MauvaisContrôler le TPS.Changer.
Indication *: Se reporter à la section “SYSTEME D’ALLUMAGE”.
N.B.:
9Déposer les pièces suivantes avant de procéder au dépistage des pannes.
1) Selle
2) Réservoir à essence
9Utiliser les outils spéciaux suivants dans ce dépistage des pannes.
Compte-tours inductif:
YU-8036-B
Compte-tours moteur:
90890-03113Tester de poche:
YU-3112-C/90890-03112
O.K.
O.K.
Bobine primaire
Mauvais*Contrôler la magnéto CDI.Changer.
O.K.
Tension d’entrée
du TPS
MauvaisContrôler le bloc CDI.Changer.

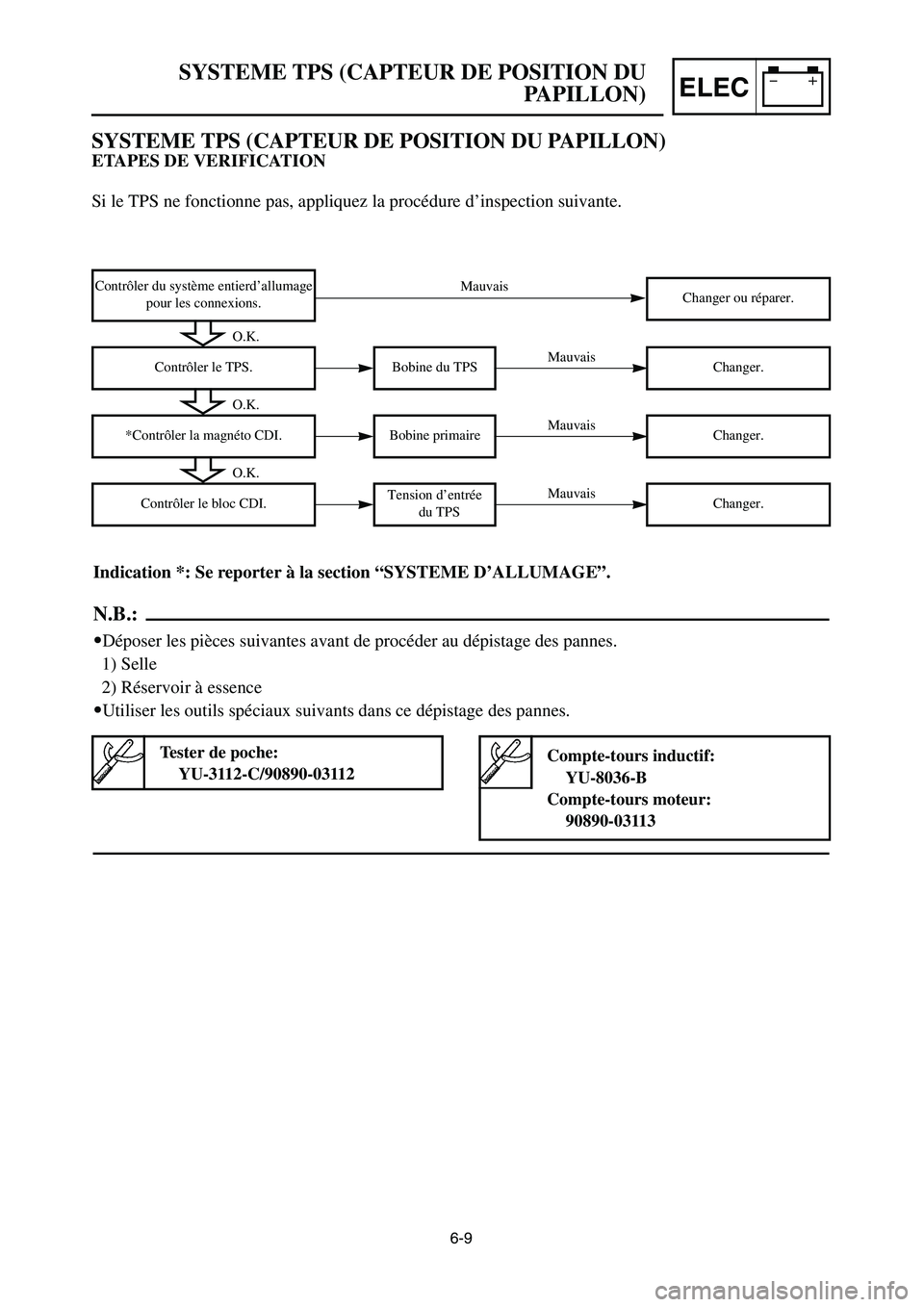

SYSTEME TPS (CAPTEUR DE POSITION DU PAPILLON)
ETAPES DE VERIFICATION
Si le TPS ne fonctionne pas, appliquez la procédure d’inspection suivante.
1P8-9-31-6 5/12/05 10:25 AM Page 23

6-9
TPS-SYSTEM (TPS = DROSSELSTELLUNGSSENSOR)ELEC
TPS-Spule
Erneuern oder reparieren.Die Anschlüsse der gesamten
Zündanlage kontrollieren.Nicht in Ordnung
Nicht in OrdnungTPS kontrollieren.Erneuern.
Markierung * : Siehe Abschnitt „ZÜNDANLAGE“.
HINWEIS:
9Die folgenden Teile vor Beginn der Störungsbeseitigung ausbauen.
1) Sitz
2) Kraftstofftank
9Die folgenden Spezialwerkzeuge für die Störungsbeseitigung verwenden.
Induktivdrehzahlmesser:
YU-8036-B
Drehzahlmesser:
90890-03113Taschenprüfgerät:
YU-3112-C/90890-03112
In Ordnung
In Ordnung
Stromspule
Nicht in Ordnung*CDI-Magnetzünder kontrollieren.Erneuern.
In Ordnung
TPS-Eingangs-
spannung
Nicht in OrdnungCDI-Einheit kontrollieren.Erneuern.

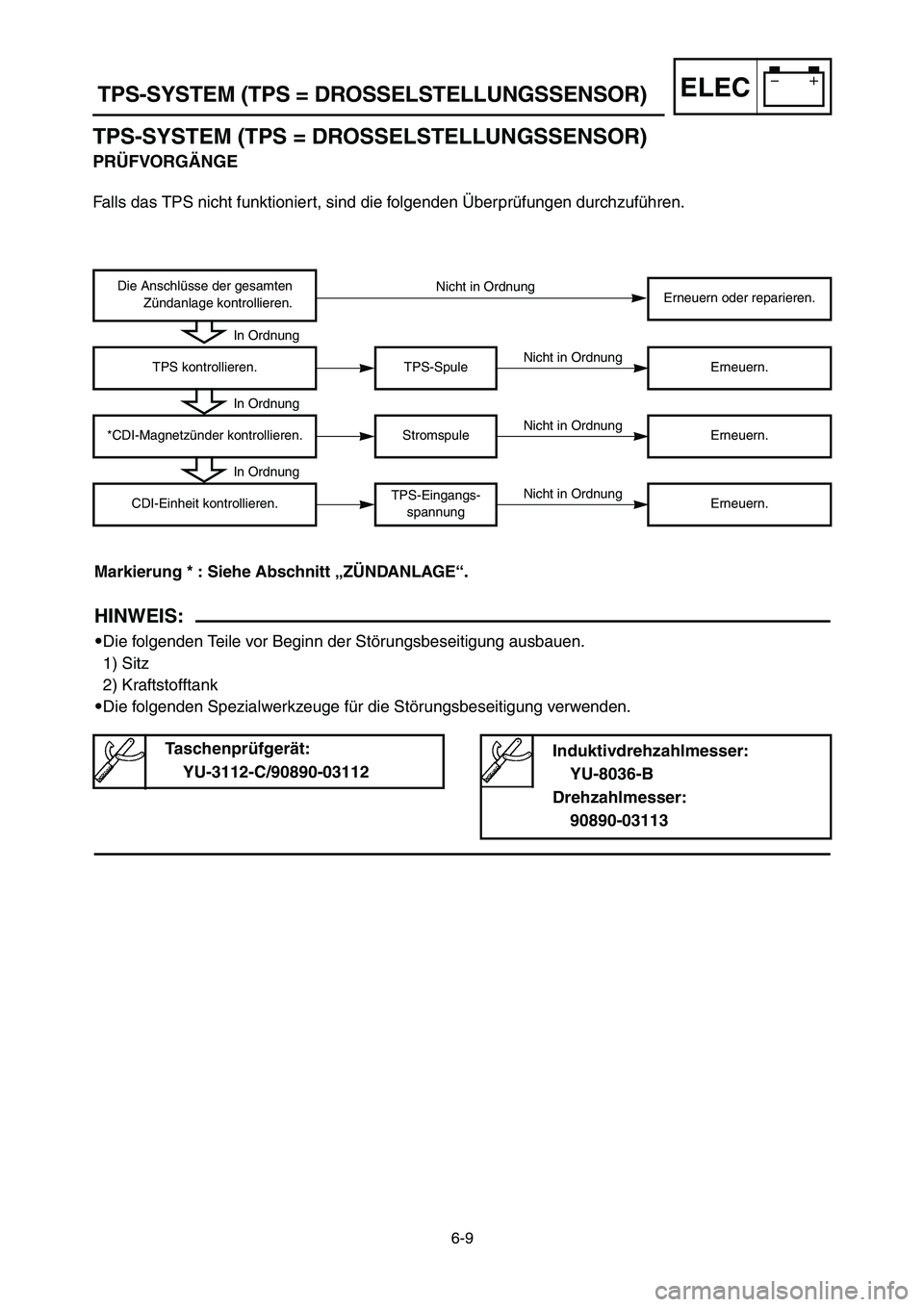

TPS-SYSTEM (TPS = DROSSELSTELLUNGSSENSOR)
PRÜFVORGÄNGE
Falls das TPS nicht funktioniert, sind die folgenden Überprüfungen durchzuführen.
1P8-9-31-6 5/12/05 10:25 AM Page 24

6-9
SISTEMA TPS (SENSORE DI POSIZIONE
DELL’ACCELERATORE)
ELEC
Bobina del TPS
Ripararlo o sostituirlo.Controllare il collegamento dell’intero
sistema di accensione.
Non funziona
Non funziona
Non funziona
Non funzionaControllare il TPS.Sostituirla.
*contrassegnato:consultare la sezione “SISTEMA DI ACCENSIONE”.
NOTA:
9Prima dell’ispezione, togliere le parti che seguono.
1) Sella
2) Serbatoio del carburante
9In questa ispezione, usare i seguenti utensili speciali.
Contagiri induttivo:
YU-8036-B
Contagiri del motore:
90890-03113Tester tascabile:
YU-3112-C/90890-03112
OK
OK
Bobina primaria
*Controllare magnete CDI.Sostituirla.
OK
Tensione in
ingresso nel TPS
Controllare unità CDI.Sostituirla.
IC690000

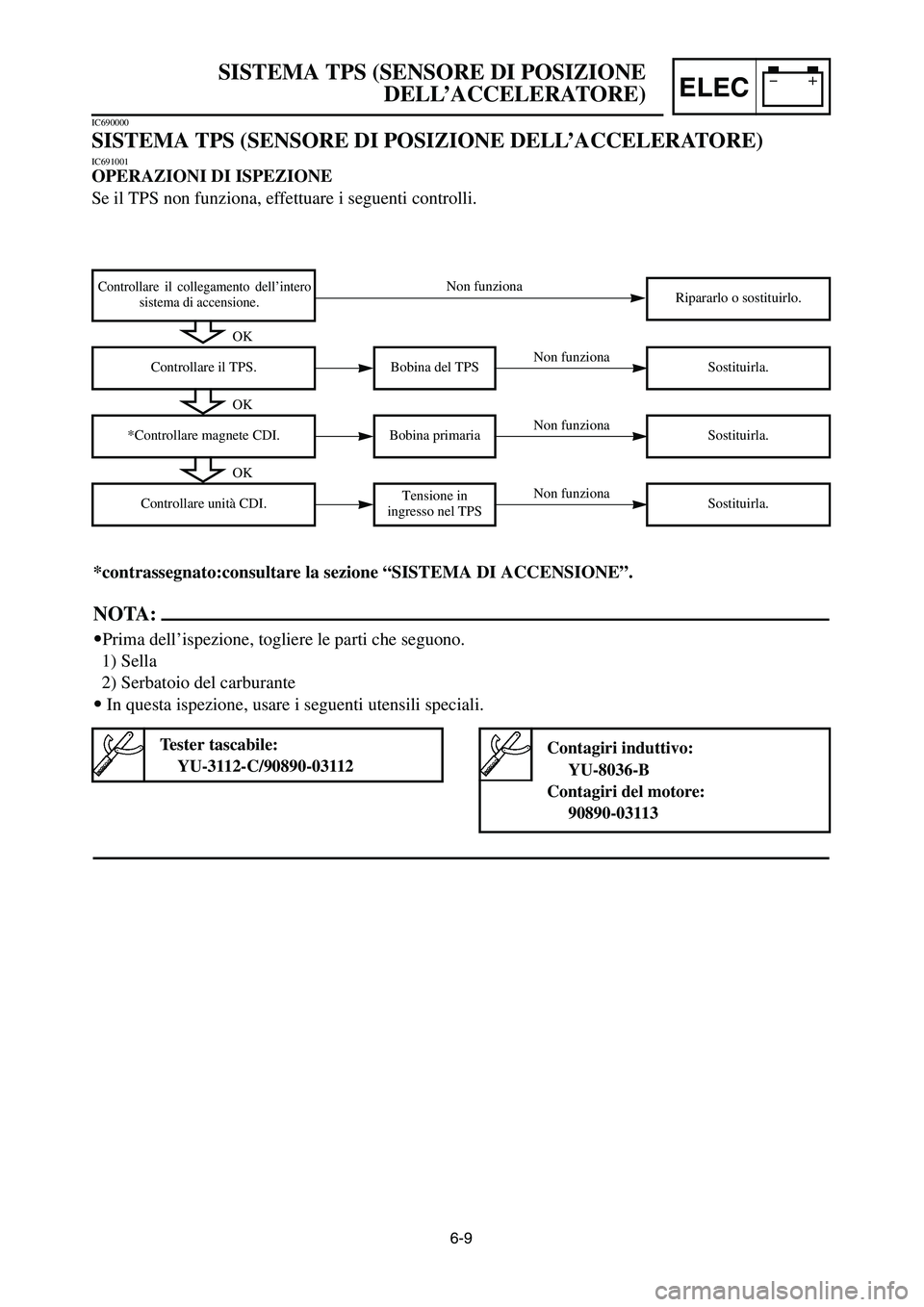

SISTEMA TPS (SENSORE DI POSIZIONE DELL’ACCELERATORE)
IC691001
OPERAZIONI DI ISPEZIONE
Se il TPS non funziona, effettuare i seguenti controlli.
1P8-9-31-6 5/12/05 10:25 AM Page 25

6-10

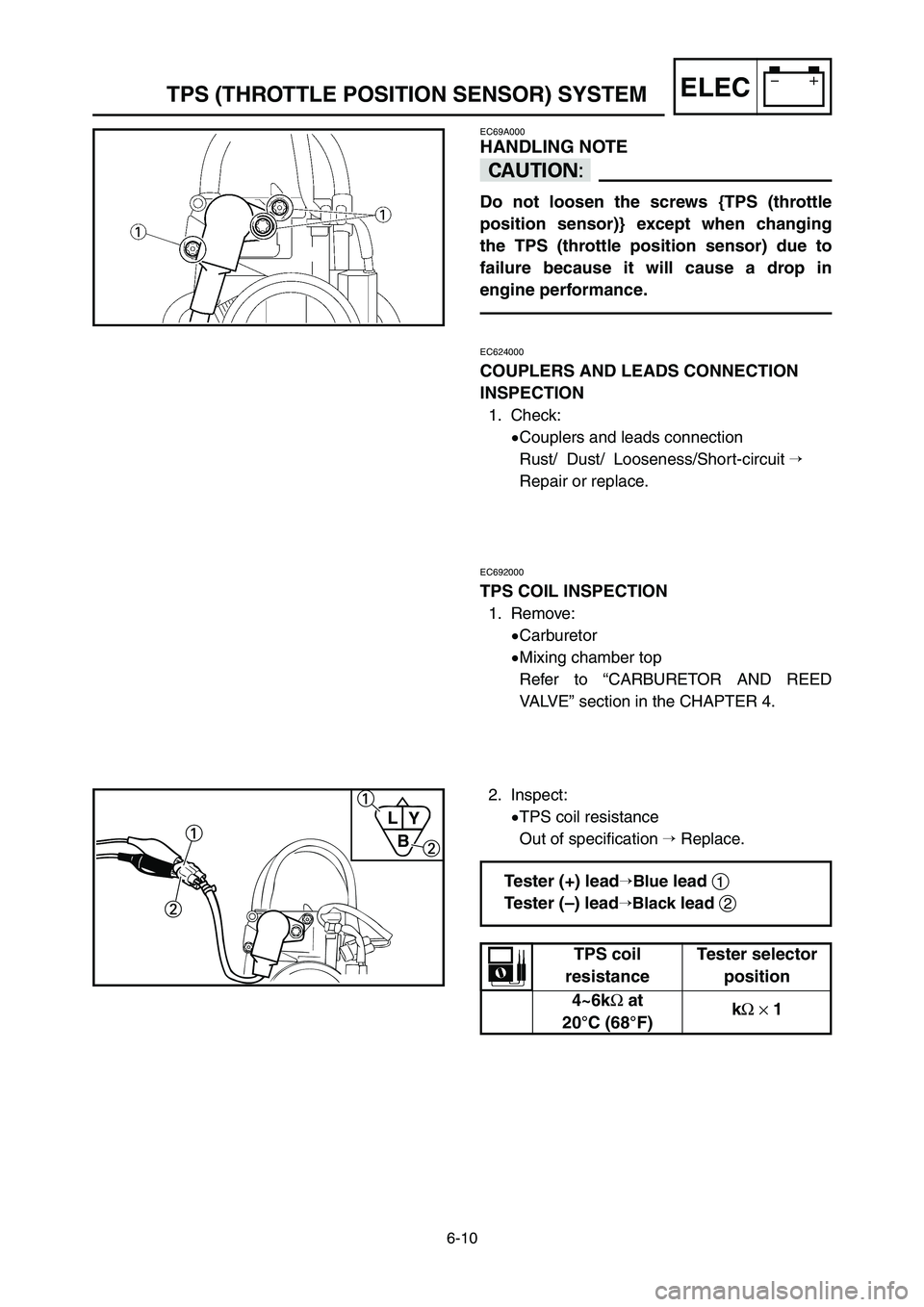

TPS (THROTTLE POSITION SENSOR) SYSTEMELEC
L
Y
B1
21
2
EC624000
COUPLERS AND LEADS CONNECTION
INSPECTION
1. Check:
9Couplers and leads connection
Rust/ Dust/ Looseness/Short-circuit
Repair or replace.
EC692000
TPS COIL INSPECTION
1. Remove:
9Carburetor
9Mixing chamber top
Refer to “CARBURETOR AND REED
VALVE” section in the CHAPTER 4.
2. Inspect:
9TPS coil resistance
Out of specification Replace.
Tester (+) leadBluelead 1
Tester (–) lead
Blacklead 2
TPS coil Tester selector
resistance position
4~6kΩat
kΩ×1
20°C (68°F)
EC69A000
HANDLING NOTE
cC
Do not loosen the screws {TPS (throttle
position sensor)} except when changing
the TPS (throttle position sensor) due to
failure because it will cause a drop in
engine performance.
1P8-9-31-6 5/12/05 10:25 AM Page 26
