INFOMISE EN MARCHE ET RODAGE
ANLASSEN UND EINFAHREN
6. Den Dekompressionshebel anziehen und
den Kickstarterhebel um 10–20˚ herun-
tertreten.
7. Zuerst den Dekompressionshebel, dann
den Kickstarterhebel loslassenen und
anschließend den Kickstarterhebel kräftig
durchtreten, um den Motor anzulassen.
WARNUNG
Den Gasdrehgriff beim Kickstarten nicht
öffnen, um ein Rückschlagen des Kickstar-
ters zu vermeiden.
8. Den Kaltstarterknopf wieder in die
ursprüngliche Stellung zurückschieben
und den Motor bei 3.000 bis 5.000
Umdrehungen 1 bis 2 Minuten lang
warmlaufen lassen.
HINWEIS:
Da dieser Vergaser mit einer Beschleuniger-
pumpe ausgestattet ist, sollte der Motor beim
Warmlaufen nicht hochgedreht werden, um
eine zu starke Anreicherung des Gemischs
und ein Absterben des Motors zu vermeiden.
Übrigens darf ein Viertakter bedenkenlos bei
konstanter Drehzahl warmgelaufen werden.
ACHTUNG:
Den Motor nicht zu lange warmlaufen las-
sen. 6. Actionner à fond le levier de décompression et
actionner le démarreur à un angle de 10 à 20˚.
7. Relâcher le levier de décompression, relever
le démarreur au pied, puis actionner à nou-
veau ce dernier.
AVERTISSEMENT
Ne pas donner des gaz au moment où l’on
actionne le démarreur au pied, car celui-ci ris-
que de se relever brutalement.
8. Refermer le starter en amenant le bouton de
démarrage à froid à sa position d’origine, puis
faire tourner le moteur à 3.000 à 5.000 tr/mn
pendant 1 à 2 minutes.
N.B.:
Puisque ce modèle est équipé d’une pompe d’accé-
lération, le mélange air/carburant devient trop riche
et le moteur risque de caler lorsque l’on emballe le
moteur (actionnement successif rapide de l’accélé-
rateur). A l’inverse d’un moteur deux temps, ce
modèle, comme tous les quatre temps, peut tourner
au ralenti sans problème.
ATTENTION:
Ne pas laisser le moteur se réchauffer trop long-
temps.
1 - 16

1 - 17
GEN
INFO
STARTING AND BREAK-IN
STARTING A WARM ENGINE
Do not operate the cold starter knob and throt-
tle. Open the hot starter knob (red) and start
the engine by kicking the kick starter forcefully
with a firm stroke.
As soon as the engine starts, push in the hot
starter knob to close the air passage.
Restarting an engine after a fall
Pull the hot starter knob (red) and start the
engine. As soon as the engine starts, push in
the hot starter knob to close the air passage.
The engine fails to start
Pull the hot starter knob (red) all the way out,
pull the decompression lever to the handlebar,
and while holding the lever, kick the kick
starter 10 to 20 times to clear the engine.
Then, restart the engine.
Refer to “Restarting an engine after a fall”.
* Operate the throttle grip before kick starting.
CAUTION:
Observe the following break-in procedures
during initial operation to ensure optimum
performance and avoid engine damage.
Throttle
grip oper-
ation*Cold
starter
knobHot
starter
knob (red)
Starting a cold engine
Air temperature = less than
5 ˚C (41 ˚F)Open 3
or 4 timesON OFF
Air temperature = more
than 5 ˚C (41 ˚F)None ON OFF
Air temperature (normal tem-
perature) = between 5 ˚C
(41 ˚F) and 25 ˚C (77 ˚F)None ON/OFF OFF
Air temperature = more
than 25 ˚C (77 ˚F)None OFF OFF
Starting an engine after a long
period of timeNone ON OFF
Restarting a warm engine None OFF ON
Restarting an engine after a fall None OFF ON

GEN
INFO
STARTEN MIT WARMEM MOTOR
Zum Anlassen des warmen Motors weder den
Kaltstarterknopf drücken noch den Gasdreh-
griff öffnen, sondern lediglich den Heißstarter-
knopf (rot) herausziehen und den Kickstarter
kräftig durchtreten.
Sobald der Motor anspringt, den Heißstarter-
knopf wieder einschieben, um den Luftweg zu
schließen.
Wiederanstarten nach einem Sturz
Den Heißstarterknopf (rot) herausziehen und
den Motor starten. Sobald der Motor anspringt,
den Heißstarterknopf wieder einschieben, um
den Luftweg zu schließen.
Wenn der Motor nicht anspringt
Den Heißstarterknopf (rot) ganz herausziehen,
den Dekompressionshebel ziehen und dabei
gleichzeitig den Kickstarter 10–20 Mal durch-
treten, um den Zylinder zu entleeren.
Anschließend den Motor wie oben unter “Wie-
deranstarten nach einem Sturz” anlassen.
ACHTUNG:
Der Motor darf während der Einfahrzeit nicht
zu stark beansprucht werden. Darum sollten
die nachfolgenden Anweisungen sorgfältig
gelesen und genau beachtet werden.
Gasdreh-
griff öff-
nen*Kaltstar-
terknopfHeißstar-
terknopf
(rot)
Lufttemperatur unter 5 ˚C3–4 ×Ja nein
Lufttemperatur über 5 ˚C Nein Ja nein
Lufttemperatur zwischen 5
und 25 ˚CNein Ja/nein nein
Lufttemperatur über 25 ˚C Nein nein nein
Motor nach langer Zeit anlas-
senNein Ja nein
Warmen Motor anlassen Nein nein Ja
Motor nach einem Sturz anlas-
senNein nein Ja
* Den Gasdrehgriff vor dem Kickstarten betätigen
Kalten Motor anlassen
MISE EN MARCHE ET RODAGE
ANLASSEN UND EINFAHREN
MISE EN MARCHE D’UN MOTEUR CHAUD
Ne pas activer le bouton de démarrage a froid ni
l’accélérateur. Ouvrir le bouton de démarrage à
chaud et mettre le moteur en marche en actionnant
avec force le démarreur au pied.
Dès que le moteur tourne, refermer le passage de
l’air en enfonçant le bouton de démarrage à chaud.
Mise en marche du moteur après une chute
Ouvrir le bouton de démarrage à chaud (rouge) et
mettre le moteur en marche. Dès que le moteur
tourne, refermer le passage de l’air en enfonçant le
bouton de démarrage à chaud.
Le moteur ne se met pas en marche
Tirer complètement le bouton de démarrage à
chaud (rouge), tirer le levier de décompression et
tout en maintenant le levier, actionner le démarreur
au pied 10 à 20 fois afin de vider le cylindre.
Remettre ensuite le moteur en marche.
Se reporter à “Mise en marche du mowteur après
une chute”.
* Donner des gaz avant d’actionner le démarreur au pied.
ATTENTION:
Dans un premier temps, observer la procédure
de rodage suivante afin d’assurer le meilleur
rendement et d’éviter d’endommager le moteur.
Gaz
donnés*Bouton de
démarrage
à froid Bouton de
démar-
rage à
chaud
(rouge)
Température atmosphérique =
5 ˚C (41 ˚F) maximum3 ou 4 fois OUI NON
Température atmosphérique
= 5 ˚C (41 ˚F) minimumAucun OUI NON
Température atmosphérique
normale = entre 5 ˚C (41 ˚F)
et 25 ˚C (77 ˚F)Aucun OUI/NON NON
Température atmosphérique
= 25 ˚C (77 ˚F) minimumAucun NON NON
Mise en marche d’un moteur pres-
que froidAucun OUI NON
Mise en marche d’un moteur
chaudAucun NON OUI
Mise en marche après une chute Aucun NON OUI
Mise en marche d’un moteur froid
1 - 17

1 - 18
GEN
INFO
BREAK-IN PROCEDURES
1. Before starting the engine, fill the fuel
tank with the fuel.
2. Perform the pre-operation checks on the
machine.
3. Start and warm up the engine. Check the
idle speed, and check the operation of
the controls and the “ENGINE STOP”
button. Then, restart the engine and
check its operation within no more than 5
minutes after it is restarted.
4. Operate the machine in the lower gears
at moderate throttle openings for five to
eight minutes.
5. Check how the engine runs when the
motorcycle is ridden with the throttle 1/4
to 1/2 open (low to medium speed) for
about one hour.
6. Restart the engine and check the opera-
tion of the machine throughout its entire
operating range. Restart the machine
and operate it for about 10 to 15 more
minutes. The machine will now be ready
to race.
CAUTION:
After the break-in or before each race,
you must check the entire machine for
loose fittings and fasteners as per
“TORQUE-CHECK POINTS”.
Tighten all such fasteners as required.
When any of the following parts have
been replaced, they must be broken in.
CYLINDER AND CRANKSHAFT:
About one hour of break-in operation is
necessary.
PISTON, RING, VALVES, CAMSHAFTS
AND GEARS:
These parts require about 30 minutes of
break-in operation at half-throttle or less.
Observe the condition of the engine care-
fully during operation.
STARTING AND BREAK-IN

GEN
INFO
EINFAHRVORSCHRIFTEN
1. Vor dem Anlassen des Motors volltan-
ken.
2. Die “ROUTINEKONTROLLE VOR
FAHRTBEGINN” ausführen.
3. Den Motor anlassen und warmlaufen las-
sen. Dabei die Leerlaufdrehzahl überwa-
chen und die Funktion der Bedienungs-
elemente sowie des Motorstoppschalters
“ENGINE STOP” prüfen. Innerhalb der
nächsten fünf Minuten den Motor wieder
anlassen und die folgenden Schritte aus-
führen.
4. Die Maschine fünf bis acht Minuten lang
bei mäßiger Gasdrehgrifföffnung in den
unteren Gängen fahren.
5. Den Motorbetrieb etwa eine Stunde lang
bei 1/4 bis 1/2 geöffnetem Gasdrehgriff
(niedrige bis mittlere Geschwindigkeit)
überprüfen.
6. Den Motor erneut anlassen und den Mo-
torbetrieb im gesamten Betriebsbereich
überprüfen. Den Motor abschalten und
noch einmal anlassen und die Maschine
10 bis 15 Minuten betreiben. Danach ist
die Maschine für Rennen einsatzbereit.
ACHTUNG:
Nach dem Einfahren und vor jedem Ren-
nen die Schraubverbindungen gemäß der
Tabelle “ANZUGSMOMENTE KONTROL-
LIEREN” auf festen Sitz prüfen und vor-
schriftsmäßig anziehen.
Nach der Erneuerung eines der folgenden
Teile muß die Maschine erneut eingefah-
ren werden.
- ZYLINDER UND KURBELWELLE
Etwa eine Stunde Einfahrzeit
- KOLBEN, KOLBENRINGE, VENTILE,
NOKKENWELLEN UND -RÄDER:
Etwa 30 Minuten Einfahrzeit bei oder un-
ter Halbgas (Sorgfältig den Motorbetrie-
büberprüfen.)
MISE EN MARCHE ET RODAGE
ANLASSEN UND EINFAHREN
PROCEDURE DE RODAGE
1. Avant de mettre le moteur en marche, faire le
plein d’essence.
2. Effectuer les contrôles avant utilisation de la
machine.
3. Lancer le moteur et le laisser se réchauffer.
Vérifier le régime de ralenti, le fonctionne-
ment des commandes et l’efficacité du bouton
d’arrêt du moteur “ENGINE STOP”. Remettre
ensuite le moteur en marche et vérifier son
fonctionnement dans les 5 minutes maximum.
4. Piloter la machine sur les rapports inférieurs
et à régime modéré durant les cinq à huit pre-
mières minutes. S’arrêter et vérifier l’état de
la bougie; elle devrait donner des indices de
richesse durant le rodage.
5. Vérifier le fonctionnement du moteur à une
ouverture des gaz de 1/4 à 1/2 (petite à
moyenne vitesse) pendant environ 1 heure.
6. Remettre le moteur en marche et vérifier son
fonctionnement à tous les régimes. Arrêter et
vérifier la bougie. Relancer le moteur et pilo-
ter la machine pendant 10 à 15 minutes sup-
plémentaires. Elle sera alors prête pour la
course.
ATTENTION:
Après le rodage ou avant chaque course, il
faut vérifier toutes les fixations et serrages
comme indiqué dans “POINTS DE VERIFI-
CATION DE COUPLE DE SERRAGE”.
Serrer toutes ces fixations comme requis.
Après avoir remplacé les pièces suivantes, un
nouveau rodage est nécessaire.
CYLINDRE ET VILEBREQUIN:
Une heure environ de rodage est nécessaire.
PISTONS, SEGMENTS, SOUPAPES, ARBRES
A CAMES:
Ces pièces nécessitent un rodage de 30 minutes
environ à une ouverture des gaz de maximum
1/2. Surveiller attentivement l’état du moteur
pendant la marche.
1 - 18

GEN
INFO
1 - 19
TORQUE-CHECK POINTS
TORQUE-CHECK POINTS
NOTE:
Concerning the tightening torque, refer to
“MAINTENANCE SPECIFICATIONS” section
in the CHAPTER 2.
Frame to rear frame
Fuel tank to frame
Silencer to rear frame
Frame to engine
Engine bracket to engine
Engine bracket to frame
Steering shaft to frame
Steering shaft to handle crown
Handle crown to handlebar
Front fork to handle crown
Front fork to under bracket
Assembly of links
Link to frame
Link to shock absorber
Link to swingarm
Shock absorber to frame
Tightening of pivot shaft
Tightening of front axle
Tightening of axle holder
Tightening of rear axle
Wheel to sprocket
Caliper to front fork
Brake disc to wheel
Tightening of union bolt
Master cylinder to handleber
Tightening of air bleeder
Brake pedal to frame
Brake disc to wheel
Tightening of union bolt
Master cylinder to frame
Tightening of air bleeder
Fuel tank to fuel cock Frame construction
Combined seat and tank
Exhaust system
Engine mounting
Steering Steering shaft to
handlebar
Suspension Front Steering shaft to front
fork
Rear For link type
Rear Installation of shock
absorber
Rear Installation of swing-
arm
Wheel Installation of wheel Front
Rear
Brake Front
Rear
Fuel system

GEN
INFO
POINTS DE VERIFICATION DE COUPLE DE SERRAGE
POINTS DE VERIFICATION DE COUPLE DE SERRAGE
1 - 19
Construction du cadre
Combinaison de selle
et de réservoir
Système d’échappement
Montage du moteur
Direction De l’arbre de
direction au guidon
Suspension Avant De l’arbre de direction
à la fourche avant
Arrière Pour le modèle à
timonerie
Arrière Installation de
l’amortisseur
Arrière Installation du
bras oscillant
Roue Installation de la roue Avant
Arrière
Frein Avant
Arrière
Système de carburantDu cadre au cadre arrière
Du réservoir à essence au cadre
Silencieux à cadre arrière
Du cadre au moteur
Du support de moteur au moteur
Du support de moteur au cadre
De l’arbre de direction au cadre
De l’arbre de direction à la couronne de guidon
De la couronne de guidon au guidon
De la fourche avant à la couronne de guidon
De la fourche avant au dessous de bride
Ensemble de timonerie
De la timonerie au cadre
De la timonerie à l’amortisseur
De la timonerie au bras oscillant
De l’amortisseur au cadre
Serrage de l’arbre de pivot
Serrage de l’axe avant
Serrage du support d’axe
Serrage de l’axe arrière
De la roue au pignon
De l’étrier à la fourche avant
Du frein à disque à la roue
Serrage du boulon d’accouplement
Du maître cylindre au guidon
Serrage de l’évacuation d’air
De la pédale de frein au cadre
Du frein à disque à la roue
Serrage du boulon d’accouplement
Du maître-cylindre au cadre
Serrage de la vis d’évacuation d’air
Du réservoir à essence à robinet à essence
N.B.:
En ce qui concerne les couples de serrage, se reporter à
la section “CARACTERISTIQUES D’ENTRETIEN” du
CHAPITRE 2.

GEN
INFO

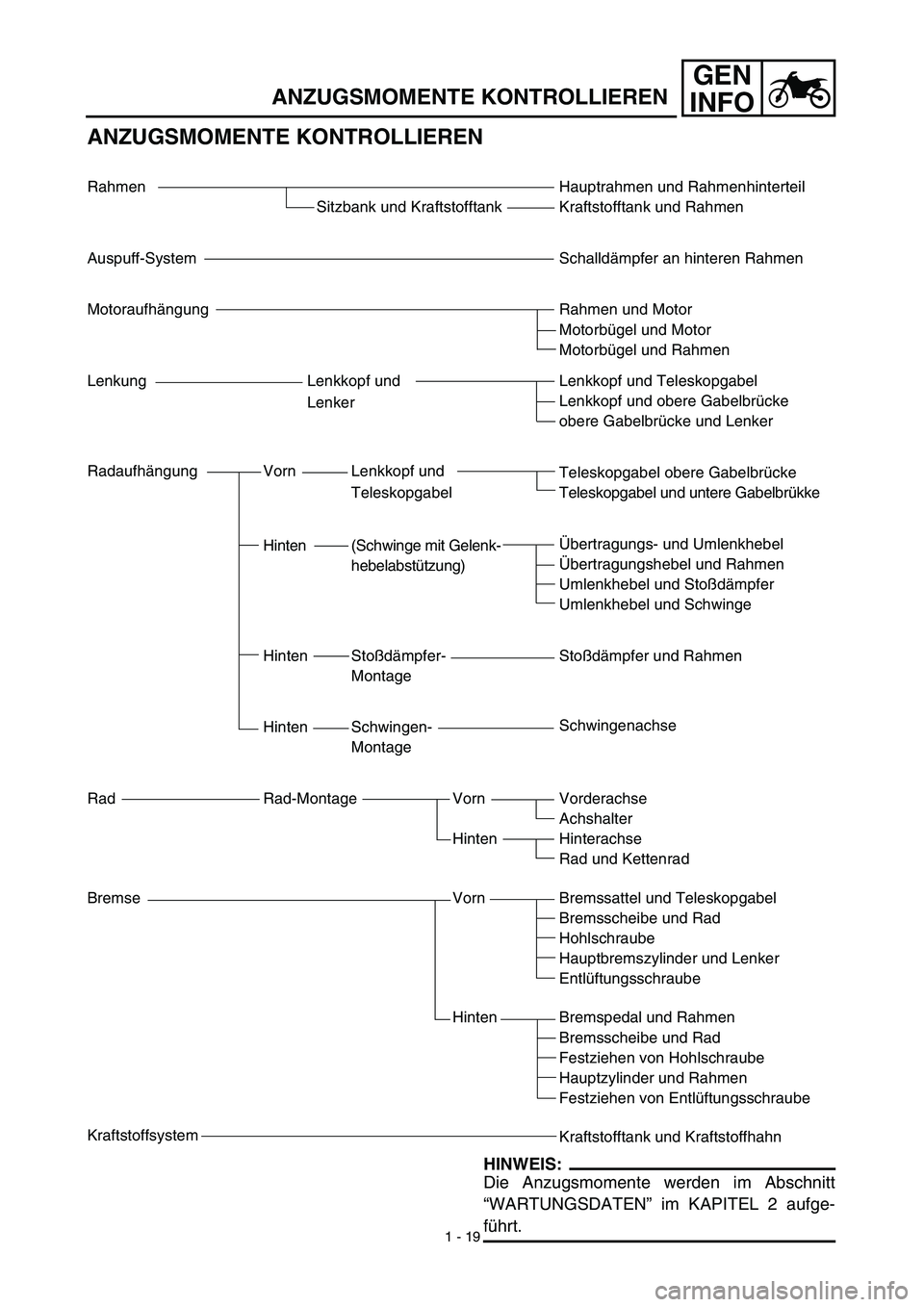

ANZUGSMOMENTE KONTROLLIEREN
ANZUGSMOMENTE KONTROLLIEREN
Rahmen
Sitzbank und Kraftstofftank
Auspuff-System
Motoraufhängung
Lenkung Lenkkopf und
Lenker
Radaufhängung Vorn Lenkkopf und
Teleskopgabel
Hinten (Schwinge mit Gelenk-
hebelabstützung)
Hinten Stoßdämpfer-
Montage
Hinten Schwingen-
Montage
Rad Rad-Montage Vorn
Hinten
Bremse Vorn
Hinten
KraftstoffsystemHauptrahmen und Rahmenhinterteil
Kraftstofftank und Rahmen
Schalldämpfer an hinteren Rahmen
Rahmen und Motor
Motorbügel und Motor
Motorbügel und Rahmen
Lenkkopf und Teleskopgabel
Lenkkopf und obere Gabelbrücke
obere Gabelbrücke und Lenker
Teleskopgabel obere Gabelbrücke
Teleskopgabel und untere Gabelbrükke
Übertragungs- und Umlenkhebel
Übertragungshebel und Rahmen
Umlenkhebel und Stoßdämpfer
Umlenkhebel und Schwinge
Stoßdämpfer und Rahmen
Schwingenachse
Vorderachse
Achshalter
Hinterachse
Rad und Kettenrad
Bremssattel und Teleskopgabel
Bremsscheibe und Rad
Hohlschraube
Hauptbremszylinder und Lenker
Entlüftungsschraube
Bremspedal und Rahmen
Bremsscheibe und Rad
Festziehen von Hohlschraube
Hauptzylinder und Rahmen
Festziehen von Entlüftungsschraube
Kraftstofftank und Kraftstoffhahn
HINWEIS:
Die Anzugsmomente werden im Abschnitt
“WARTUNGSDATEN” im KAPITEL 2 aufge-
führt.1 - 19

GEN
INFO
MEMO

1 - 20
GEN
INFO
CLEANING AND STORAGE
EC1B0000
CLEANING AND STORAGE
EC1B1000
CLEANING
Frequent cleaning of your machine will
enhance its appearance, maintain good over-
all performance, and extend the life of many
components.
1. Before washing the machine, block off
the end of the exhaust pipe to prevent
water from entering. A plastic bag
secured with a rubber band may be used
for this purpose.
2. If the engine is excessively greasy, apply
some degreaser to it with a paint brush.
Do not apply degreaser to the chain,
sprockets, or wheel axles.
3. Rinse the dirt and degreaser off with a
garden hose; use only enough pressure
to do the job.
CAUTION:
Excessive hose pressure may cause water
seepage and contamination of wheel bear-
ings, front forks, brakes and transmission
seals. Many expensive repair bills have
resulted from improper high pressure
detergent applications such as those avail-
able in coin-operated car washers.
4. After the majority of the dirt has been
hosed off, wash all surfaces with warm
water and a mild detergent. Use an old
toothbrush to clean hard-to-reach places.
5. Rinse the machine off immediately with
clean water, and dry all surfaces with a
soft towel or cloth.
6. Immediately after washing, remove
excess water from the chain with a paper
towel and lubricate the chain to prevent
rust.
7. Clean the seat with a vinyl upholstery
cleaner to keep the cover pliable and
glossy.
