2 - 18
SPEC

GENERAL TORQUE SPECIFICATIONS/
DEFINITION OF UNITS
EC220001
GENERAL TORQUE SPECIFICATIONS
This chart specifies torque for standard fasten-
ers with standard I.S.O. pitch threads. Torque
specifications for special components or
assemblies are included in the applicable sec-
tions of this book. To avoid warpage, tighten
multi-fastener assemblies in a crisscross fash-
ion, in progressive stages, until full torque is
reached. Unless otherwise specified, torque
specifications call for clean, dry threads. Com-
ponents should be at room temperature.
A: Distance between flats
B: Outside thread diameter
EC230000
DEFINITION OF UNITS
A
(Nut)B
(Bolt)TORQUE
SPECIFICATION
Nm m•kg ft•lb
10 mm
12 mm
14 mm
17 mm
19 mm
22 mm6 mm
8 mm
10 mm
12 mm
14 mm
16 mm6
15
30
55
85
1300.6
1.5
3.0
5.5
8.5
134.3
11
22
40
61
94
Unit Read Definition Measure
mm
cmmillimeter
centimeter10
-3

meter
10
-2

meterLength
Length
kg kilogram 10
3

gram Weight
N Newton 1 kg
×
m/sec
2

Force
Nm
m • kgNewton meter
Meter kilogramN
×
m
m
×
kgTorque
Torque
Pa Pascal N/m
2

Pressure
N/mm Newton per millimeter N/mm Spring rate
L
cm
3

Liter
Cubic centimeter—
—Volume or capacity
Volume or capacity
r/min Revolution per minute—Engine speed

2 - 1
CARACTERISTIQUES GENERALES
SPEC

CARACTERISTIQUES
CARACTERISTIQUES GENERALES
Nom de modèle: YZ426FP (E.-U.)
YZ426F (Europe)
YZ426F(P) (Canada, AUS, NZ, ZA)
Numéro de code de modèle: 5SF1 (E.-U.)
5SF2 (Europe)
5SF4 (Canada, AUS, NZ, ZA)
Dimensions:
Longueur hors-tout 2.171 mm (85,5 in)
Largeur hors-tout 827 mm (32,6 in)
Hauteur hors-tout 1.303 mm (51,3 in)
Hauteur de la selle 998 mm (39,3 in)
Empattement 1.490 mm (58,7 in)
Garde au sol minimale 373 mm (14,7 in)
Poids en ordre de marche:
Avec plein d’huile et de carburant 113,0 kg (249 lb)
Moteur:
Type de moteur 4 temps, refroidissement liquide, double arbre à
cames en tête (DOHC)
Monocylindre, incliné
426 cm
3

(15,0 Imp oz, 14,4 US oz)
95,0
×
60,1 mm (3,74
×
2,37 in)
12,5 : 1
Démarreur au pied Dispositions de cylindres
Cylindrée
Alésage
×
course
Taux de compression
Système de démarrage
Système de graissage: Carter sec
Type ou grade d’huile:
Huile de moteur (Pour les E.-U. et le Canada)
Huile recommandée:
Min. 5 ˚C (40 ˚F)
Å
: Yamalube 4 (20W-40) ou
SAE 20W-40 de type SH (Sans additits anti-friction)
Max. 15 ˚C (60 ˚F)
ı
: Yamalube 4 (10W-30) ou
SAE 10W-30 de type SH (Sans additits anti-friction)
ou Yamalube 4-R (15W-50) (Sans additits anti-fric-
tion)
(Excepté pour les E.-U. et le Canada)
Qualité API “SH” ou supérieure
(Huile pour motocyclettes)
-20
-4-10
140
3010
5020
6830
8640 50
104
122°CTemp.
°F
10W-30
10W-40
20W-40
20W-50
15W-40

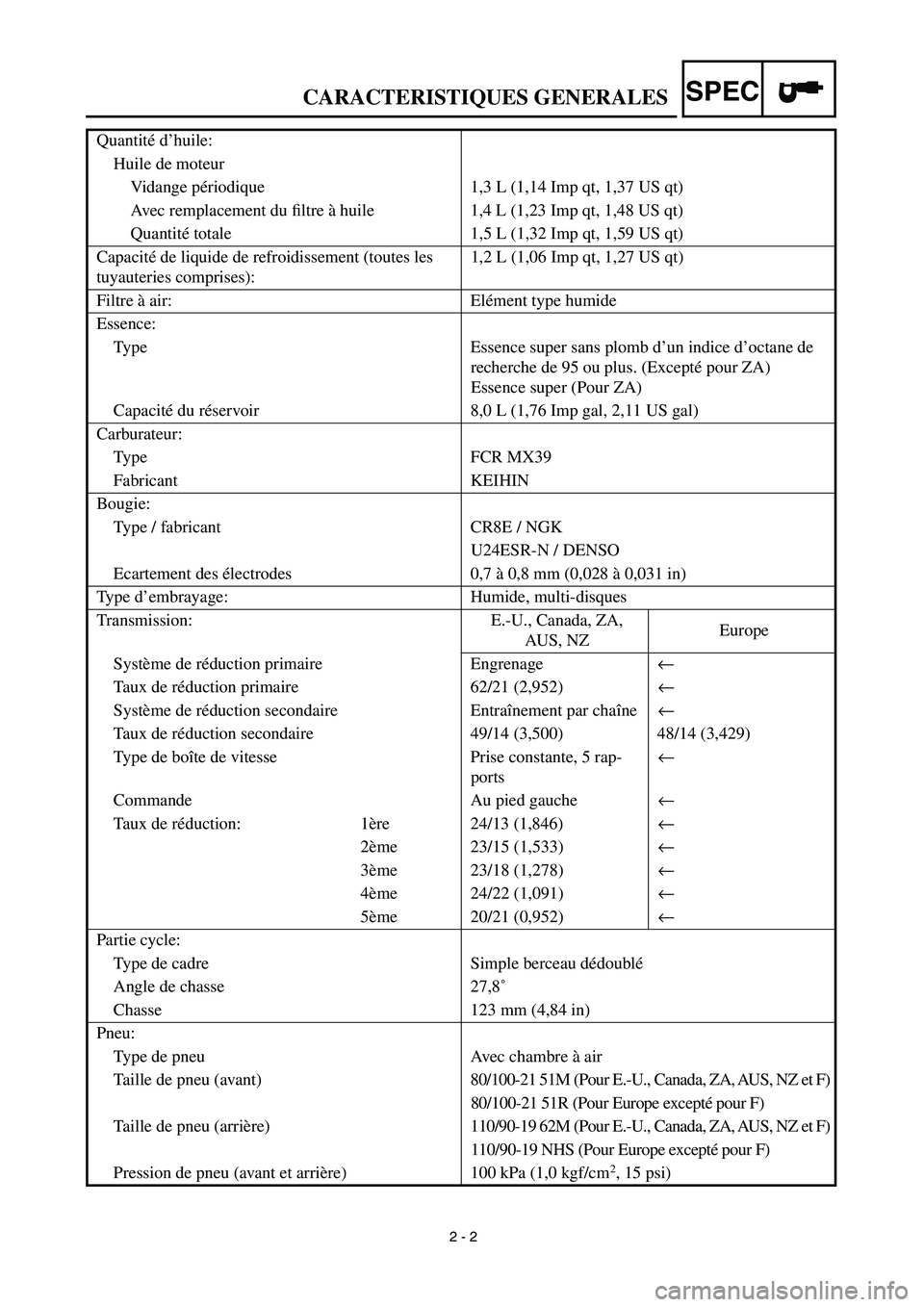

2 - 2
CARACTERISTIQUES GENERALES
SPEC

Quantité d’huile:
Huile de moteur
Vidange périodique 1,3 L (1,14 Imp qt, 1,37 US qt)
Avec remplacement du filtre à huile 1,4 L (1,23 Imp qt, 1,48 US qt)
Quantité totale 1,5 L (1,32 Imp qt, 1,59 US qt)
Capacité de liquide de refroidissement (toutes les
tuyauteries comprises):1,2 L (1,06 Imp qt, 1,27 US qt)
Filtre à air: Elément type humide
Essence:
Type Essence super sans plomb d’un indice d’octane de
recherche de 95 ou plus. (Excepté pour ZA)
Essence super (Pour ZA)
Capacité du réservoir 8,0 L (1,76 Imp gal, 2,11 US gal)
Carburateur:
Type FCR MX39
Fabricant KEIHIN
Bougie:
Type / fabricant CR8E / NGK
U24ESR-N / DENSO
Ecartement des électrodes 0,7 à 0,8 mm (0,028 à 0,031 in)
Type d’embrayage: Humide, multi-disques
Transmission: E.-U., Canada, ZA,
AUS, NZEurope
Système de réduction primaire Engrenage
←
Taux de réduction primaire 62/21 (2,952)
←
Système de réduction secondaire Entraînement par chaîne
←
Taux de réduction secondaire 49/14 (3,500) 48/14 (3,429)
Type de boîte de vitesse Prise constante, 5 rap-
ports
←
Commande Au pied gauche
←
Taux de réduction: 1ère 24/13 (1,846)
←
2ème 23/15 (1,533)
←
3ème 23/18 (1,278)
←
4ème 24/22 (1,091)
←
5ème 20/21 (0,952)
←
Partie cycle:
Type de cadre Simple berceau dédoublé
Angle de chasse 27,8˚
Chasse 123 mm (4,84 in)
Pneu:
Type de pneu Avec chambre à air
Taille de pneu (avant)80/100-21 51M (Pour E.-U., Canada, ZA, AUS, NZ et F)
80/100-21 51R (Pour Europe excepté pour F)
Taille de pneu (arrière) 110/90-19 62M (Pour E.-U., Canada, ZA, AUS, NZ et F)
110/90-19 NHS (Pour Europe excepté pour F)
Pression de pneu (avant et arrière) 100 kPa (1,0 kgf/cm
2

, 15 psi)

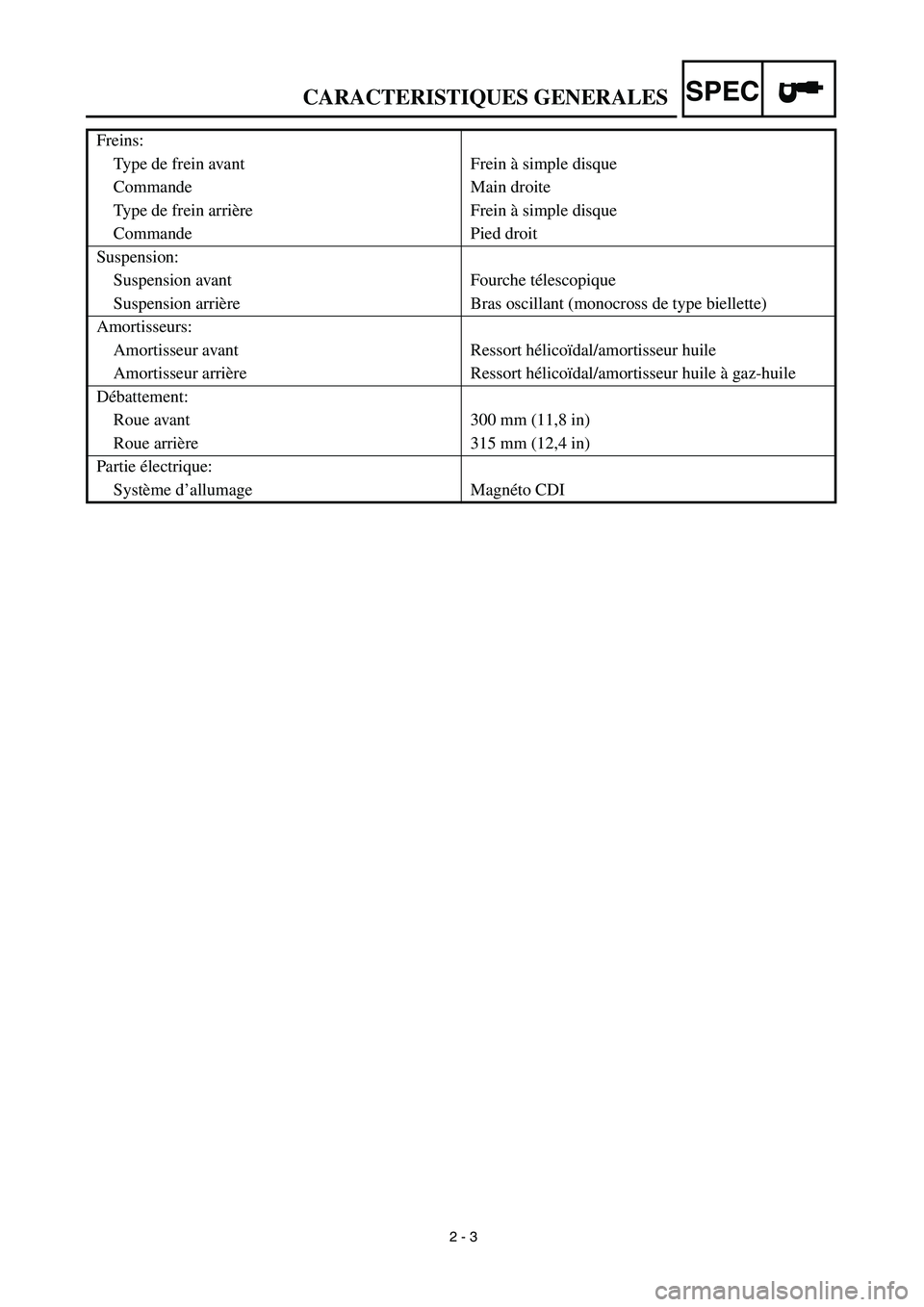

2 - 3
CARACTERISTIQUES GENERALES
SPEC

Freins:
Type de frein avant Frein à simple disque
Commande Main droite
Type de frein arrière Frein à simple disque
Commande Pied droit
Suspension:
Suspension avant Fourche télescopique
Suspension arrière Bras oscillant (monocross de type biellette)
Amortisseurs:
Amortisseur avant Ressort hélicoïdal/amortisseur huile
Amortisseur arrière Ressort hélicoïdal/amortisseur huile à gaz-huile
Débattement:
Roue avant 300 mm (11,8 in)
Roue arrière 315 mm (12,4 in)
Partie électrique:
Système d’allumage Magnéto CDI

2 - 4
CARACTERISTIQUES D’ENTRETIEN
SPEC

CARACTERISTIQUES D’ENTRETIEN
MOTEUR
Article Standard Limite
Culasse:
Limite de déformation ---- 0,05 mm
(0,002 in)
Cylindre:
Alésage 95,00 à 95,01 mm
(3,7402 à 3,7406 in)----
Limite d’ovalisation ---- 0,05 mm
(0,002 in)
Arbre à cames:
Méthode d’entraînement Transmission par chaîne (gauche) ----
Diamètre intérieur de chapeau d’arbre à cames 22,000 à 22,021 mm
(0,8661 à 0,8670 in)----
Diamètre de roulement d’arbre à cames 21,967 à 21,980 mm
(0,8648 à 0,8654 in)----
Jeu entre arbre à cames et chapeau 0,020 à 0,054 mm
(0,0008 à 0,0021 in)0,08 mm
(0,003 in)
Dimensions de came
Admission“A”31,7 à 31,8 mm
(1,2480 à 1,2520 in)31,6 mm
(1,244 in)
“B”22,95 à 23,05 mm
(0,9035 à 0,9075 in)22,85 mm
(0,900 in)
Echappement“A”31,2 à 31,3 mm
(1,2283 à 1,2323 in)31,1 mm
(1,224 in)
“B”22,95 à 23,05 mm
(0,9035 à 0,9075 in)22,85 mm
(0,900 in)
Limite de voile d’arbre à cames ---- 0,03 mm
(0,0012 in)
A
B

2 - 5
CARACTERISTIQUES D’ENTRETIEN
SPEC

Chaîne de distribution:
Type de chaîne de distribution/nbre de maillons 92RH2010-120MPX/120 ----
Méthode de réglage de la chaîne de distribution Automatique ----
Soupape, siège de soupape, guide de soupape:
Jeu de soupape (à froid) AD 0,10 à 0,15 mm
(0,0039 à 0,0059 in)----
ECH 0,20 à 0,25 mm
(0,0079 à 0,0098 in)----
Dimensions des soupapes:
“A” diamètre de tête AD 26,9 à 27,1 mm
(1,0591 à 1,0669 in)----
ECH 27,9 à 28,1 mm
(1,0984 à 1,1063 in)----
“B” largeur de face AD 2,26 mm (0,089 in) ----
ECH 2,26 mm (0,089 in) ----
“C” largeur de siège AD 0,9 à 1,1 mm
(0,0354 à 0,0433 in)1,6 mm
(0,0630 in)
ECH 0,9 à 1,1 mm
(0,0354 à 0,0433 in)1,6 mm
(0,0630 in)
“D” épaisseur de rebord AD 1 mm (0,0394 in) 0,85 mm
(0,033 in)
ECH 1 mm (0,0394 in) 0,85 mm
(0,033 in)
Diamètre extérieur de queue AD4,475 à 4,490 mm
(0,1762 à 0,1768 in)4,445 mm
(0,1750 in)
ECH 4,965 à 4,980 mm
(0,1955 à 0,1961 in)4,935 mm
(0,1943 in)
Diamètre intérieur du guide AD 4,500 à 4,512 mm
(0,1772 à 0,1776 in)4,550 mm
(0,1791 in)
ECH 5,000 à 5,012 mm
(0,1969 à 0,1973 in)5,050 mm
(0,1988 in)
Jeu entre queue et guide AD0,010 à 0,037 mm
(0,0004 à 0,0015 in)0,08 mm
(0,003 in)
ECH 0,020 à 0,047 mm
(0,0008 à 0,0019 in)0,10 mm
(0,004 in)
Limite de faux-rond de queue ---- 0,01 mm
(0,0004 in) Article Standard Limite
A
Diamètre de tête
B
Largeur de faceC
Largeur de siège
D
Épaisseur de marge

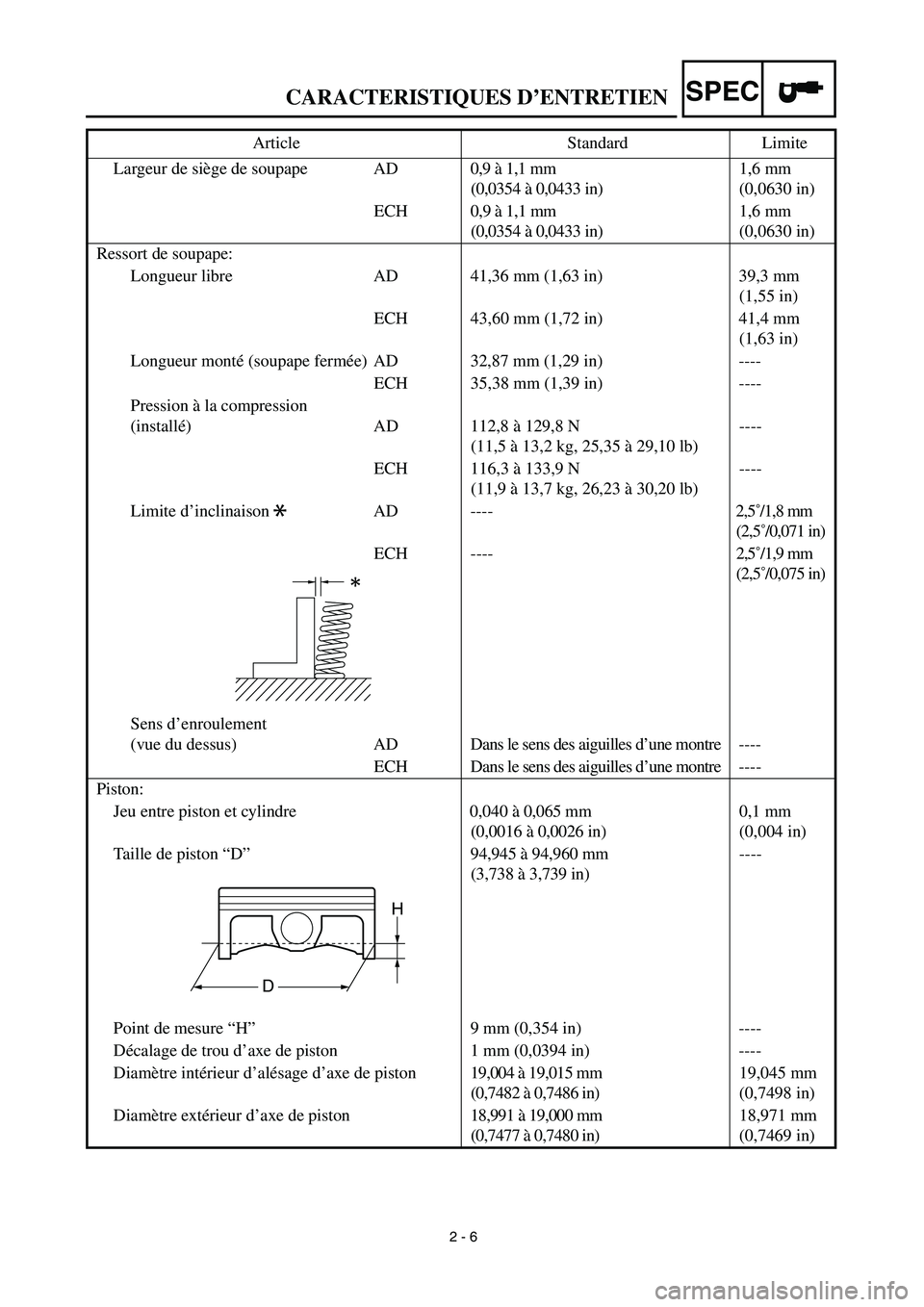

2 - 6
CARACTERISTIQUES D’ENTRETIEN
SPEC

Largeur de siège de soupape AD0,9 à 1,1 mm
(0,0354 à 0,0433 in)1,6 mm
(0,0630 in)
ECH 0,9 à 1,1 mm
(0,0354 à 0,0433 in)1,6 mm
(0,0630 in)
Ressort de soupape:
Longueur libre AD 41,36 mm (1,63 in) 39,3 mm
(1,55 in)
ECH 43,60 mm (1,72 in) 41,4 mm
(1,63 in)
Longueur monté (soupape fermée) AD 32,87 mm (1,29 in) ----
ECH 35,38 mm (1,39 in) ----
Pression à la compression
(installé) AD 112,8 à 129,8 N
(11,5 à 13,2 kg, 25,35 à 29,10 lb)----
ECH 116,3 à 133,9 N
(11,9 à 13,7 kg, 26,23 à 30,20 lb)----
Limite d’inclinaison AD ---- 2,5˚/1,8 mm
(2,5˚/0,071 in)
ECH ---- 2,5˚/1,9 mm
(2,5˚/0,075 in)
Sens d’enroulement
(vue du dessus) AD Dans le sens des aiguilles d’une montre----
ECH Dans le sens des aiguilles d’une montre ----
Piston:
Jeu entre piston et cylindre 0,040 à 0,065 mm
(0,0016 à 0,0026 in)0,1 mm
(0,004 in)
Taille de piston “D”94,945 à 94,960 mm
(3,738 à 3,739 in)----
Point de mesure “H”9 mm (0,354 in) ----
Décalage de trou d’axe de piston 1 mm (0,0394 in) ----
Diamètre intérieur d’alésage d’axe de piston19,004 à 19,015 mm
(0,7482 à 0,7486 in)19,045 mm
(0,7498 in)
Diamètre extérieur d’axe de piston18,991 à 19,000 mm
(0,7477 à 0,7480 in)18,971 mm
(0,7469 in) Article Standard Limite
*
H
D

2 - 7
CARACTERISTIQUES D’ENTRETIEN
SPEC

Segment:
Segment de feu:
Type Cylindrique ----
Dimensions (B
×
T) 1,2
×
3,5 mm (0,05
×
0,14 in) ----
Ecartement des becs (monté) 0,20 à 0,30 mm
(0,008 à 0,012 in)0,55 mm
(0,022 in)
Jeu latéral (monté) 0,030 à 0,065 mm
(0,0012 à 0,0026 in)0,12 mm
(0,005 in)
Segment d’étanchéité:
Type Fuselé----
Dimensions (B
×
T) 1,00
×
3,35 mm (0,04
×
0,13 in) ----
Ecartement des becs (monté) 0,35 à 0,50 mm
(0,014 à 0,020 in)0,85 mm
(0,033 in)
Jeu latéral 0,020 à 0,055 mm
(0,0008 à 0,0022 in)0,12 mm
(0,005 in)
Segment racleur d’huile:
Dimensions (B
×
T) 2,0
×
2,9 mm (0,08
×
0,11 in) ----
Ecartement des becs (monté) 0,2 à 0,5 mm (0,01 à 0,02 in) ----
Vilebrequin:
Largeur du vilebrequin “A”61,95 à 62,00 mm
(2,439 à 2,441 in)----
Limite de déflexion “C”0,03 mm (0,0012 in) 0,05 mm
(0,002 in)
Jeu latéral de tête de bielle “D”0,15 à 0,45 mm
(0,0059 à 0,0177 in)0,50 mm
(0,02 in)
Déflexion de pied de bielle “F”0,4 à 1,0 mm (0,02 à 0,04 in) 2,0 mm
(0,08 in)
Dispositif d’équilibrage:
Type d’entraînement du dispositif Engrenage ----
Décompresseur:
Type Manuel ----
Jeu du câble 5 à 9 mm (0,20 à 0,35 in)
Type d’huile du filtre à air: Huile de moteur ----Article Standard Limite
T
B
B
T
B
T

2 - 8

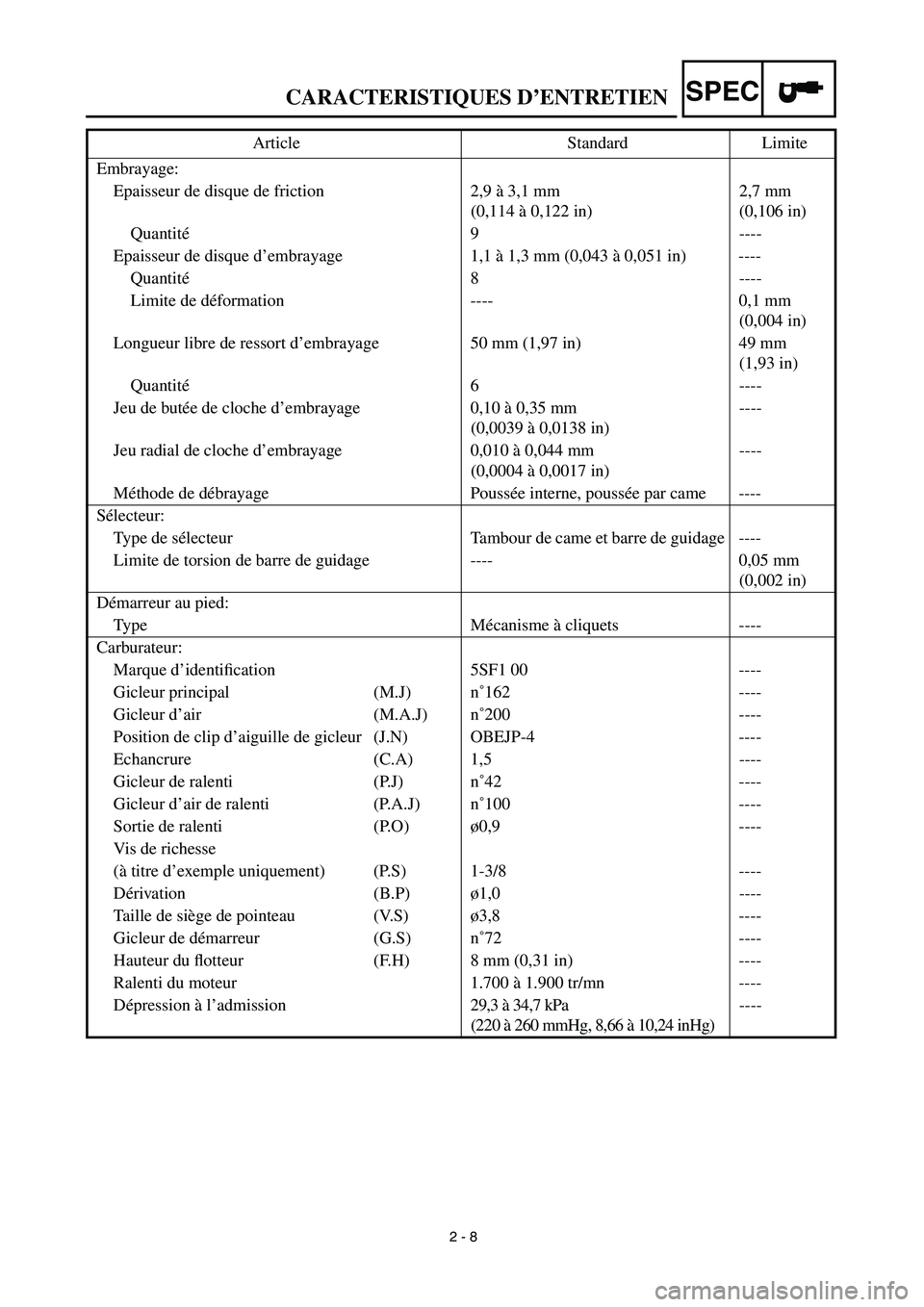

CARACTERISTIQUES D’ENTRETIEN
SPEC

Embrayage:
Epaisseur de disque de friction 2,9 à 3,1 mm
(0,114 à 0,122 in)2,7 mm
(0,106 in)
Quantité9 ----
Epaisseur de disque d’embrayage 1,1 à 1,3 mm (0,043 à 0,051 in) ----
Quantité8 ----
Limite de déformation ---- 0,1 mm
(0,004 in)
Longueur libre de ressort d’embrayage 50 mm (1,97 in) 49 mm
(1,93 in)
Quantité6 ----
Jeu de butée de cloche d’embrayage 0,10 à 0,35 mm
(0,0039 à 0,0138 in)----
Jeu radial de cloche d’embrayage 0,010 à 0,044 mm
(0,0004 à 0,0017 in)----
Méthode de débrayage Poussée interne, poussée par came ----
Sélecteur:
Type de sélecteur Tambour de came et barre de guidage ----
Limite de torsion de barre de guidage ---- 0,05 mm
(0,002 in)
Démarreur au pied:
Type Mécanisme à cliquets ----
Carburateur:
Marque d’identification 5SF1 00 ----
Gicleur principal (M.J) n˚162 ----
Gicleur d’air (M.A.J) n˚200 ----
Position de clip d’aiguille de gicleur (J.N) OBEJP-4 ----
Echancrure (C.A) 1,5 ----
Gicleur de ralenti (P.J) n˚42 ----
Gicleur d’air de ralenti (P.A.J) n˚100 ----
Sortie de ralenti (P.O)ø0,9 ----
Vis de richesse
(à titre d’exemple uniquement) (P.S) 1-3/8 ----
Dérivation (B.P)ø1,0 ----
Taille de siège de pointeau (V.S)ø3,8 ----
Gicleur de démarreur (G.S) n˚72 ----
Hauteur du flotteur (F.H) 8 mm (0,31 in) ----
Ralenti du moteur 1.700 à 1.900 tr/mn ----
Dépression à l’admission29,3 à 34,7 kPa
(220 à 260 mmHg, 8,66 à 10,24 inHg)---- Article Standard Limite

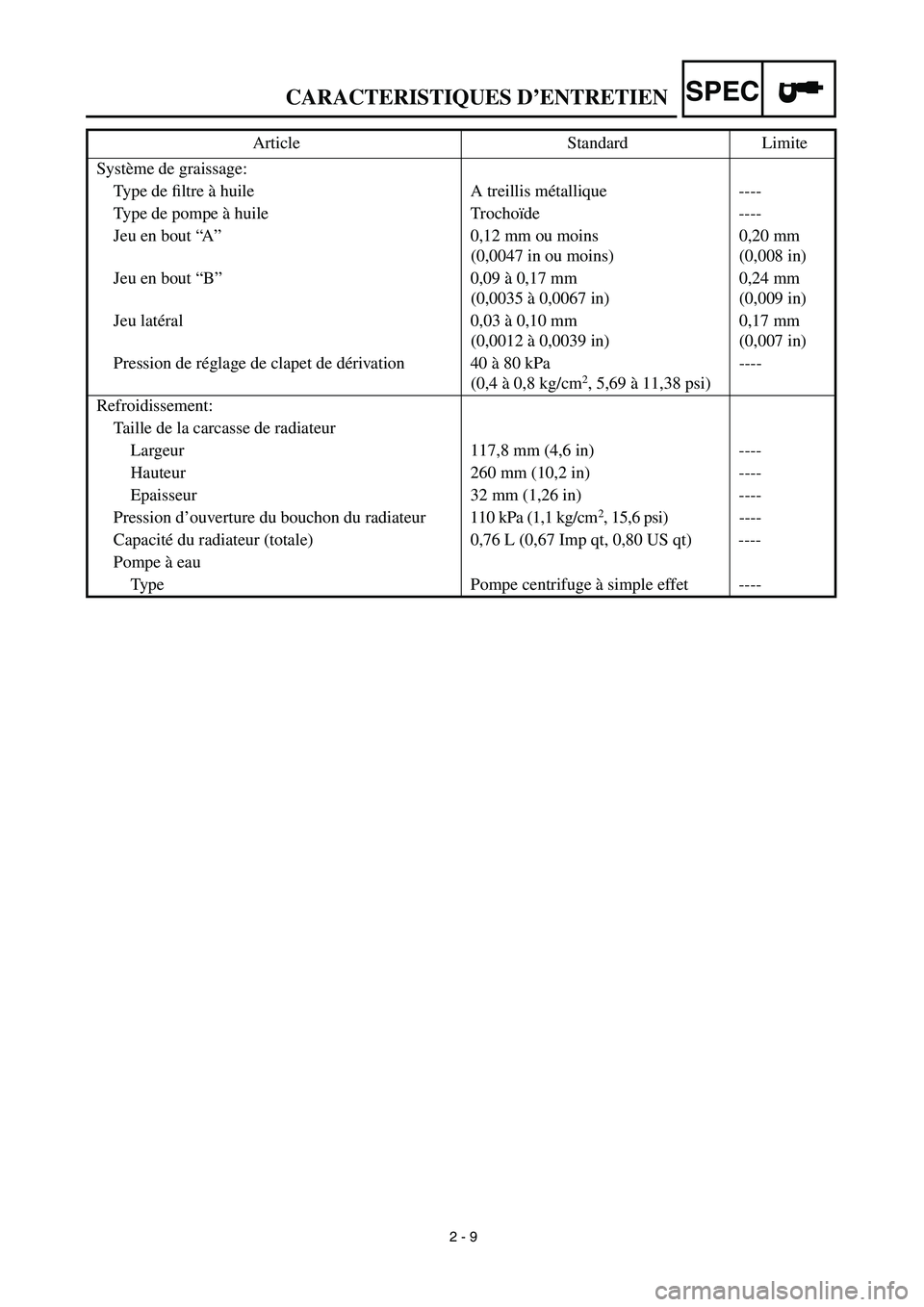

2 - 9
CARACTERISTIQUES D’ENTRETIEN
SPEC

Système de graissage:
Type de filtre à huile A treillis métallique ----
Type de pompe à huile Trochoïde ----
Jeu en bout “A”0,12 mm ou moins
(0,0047 in ou moins)0,20 mm
(0,008 in)
Jeu en bout “B”0,09 à 0,17 mm
(0,0035 à 0,0067 in)0,24 mm
(0,009 in)
Jeu latéral 0,03 à 0,10 mm
(0,0012 à 0,0039 in)0,17 mm
(0,007 in)
Pression de réglage de clapet de dérivation 40 à 80 kPa
(0,4 à 0,8 kg/cm
2

, 5,69 à 11,38 psi)----
Refroidissement:
Taille de la carcasse de radiateur
Largeur 117,8 mm (4,6 in) ----
Hauteur 260 mm (10,2 in) ----
Epaisseur 32 mm (1,26 in) ----
Pression d’ouverture du bouchon du radiateur110 kPa (1,1 kg/cm
2

, 15,6 psi)----
Capacité du radiateur (totale) 0,76 L (0,67 Imp qt, 0,80 US qt) ----
Pompe à eau
Type Pompe centrifuge à simple effet ---- Article Standard Limite
