YAMAHA YZ426F 2002 Betriebsanleitungen (in German)

GEN
INFONETTOYAGE ET RANGEMENT
REINIGUNG UND STILLEGUNG
REINIGUNG UND STILLEGUNG
REINIGUNG
Eine regelmäßige, gründliche Wäsche sorgt nicht
nur für gutes Aussehen, sondern verbessert auch
das allgemeine Betriebsverhalten, reduziert Ver-
schleiß und bewirkt somit eine längere Lebens-
dauer und besseren Werterhalt.
1. Vor der Wäsche eine Plastiktüte über die
Schalldämpferöffnung stülpen und mit ei-
nem Gummiband sichern, damit kein
Wasser eindringen kann.
2. Bei stark veröltem Motor mit einem Pin-
sel Kaltreiniger auftragen. Jedoch keinen
Kaltreiniger auf Antriebskette, Kettenrä-
der und Radachsen bringen.
3. Schmutz und Kaltreiniger mit einem Was-
serschlauch gründlich abspülen. Dabei
den Wasserdruck möglichst gering halten.
ACHTUNG:
Durch zu hohen Wasserdruck können Wasser
und Verunreinigungen in Radlager, Teleskop-
gabel, Schwingenlager, Bremsen, Getriebe-
dichtungen und elektrische Komponenten
eindringen. Viele teure Reparaturen sind die
Folge falscher Anwendung von Hochdruckrei-
nigern (Dampfstrahler), wie sie z. B. bei Münz-
waschanlagen zu finden sind.
4. Nach dem Abspülen des groben Schmut-
zes alle Oberflächen mit warmem Wasser
und einem milden Reinigungsmittel abwa-
schen. Schwer zugängliche Stellen lassen
sich am besten mit einer alten Zahnbürste
oder einer Flaschenbürste reinigen.
5. Unmittelbar danach das Fahrzeug mit sau-
berem Wasser abspülen und mit einem
Waschleder, sauberen Tuch oder weichen,
saugfähigen Lappen abtrocknen.
6. Die Kette trocknen und sofort schmieren,
um Korrosion zu verhindern.
7. Die Sitzbank mit einem Reiniger für
Vinylpolster abwischen, damit der Bezug
geschmeidig und glänzend bleibt.

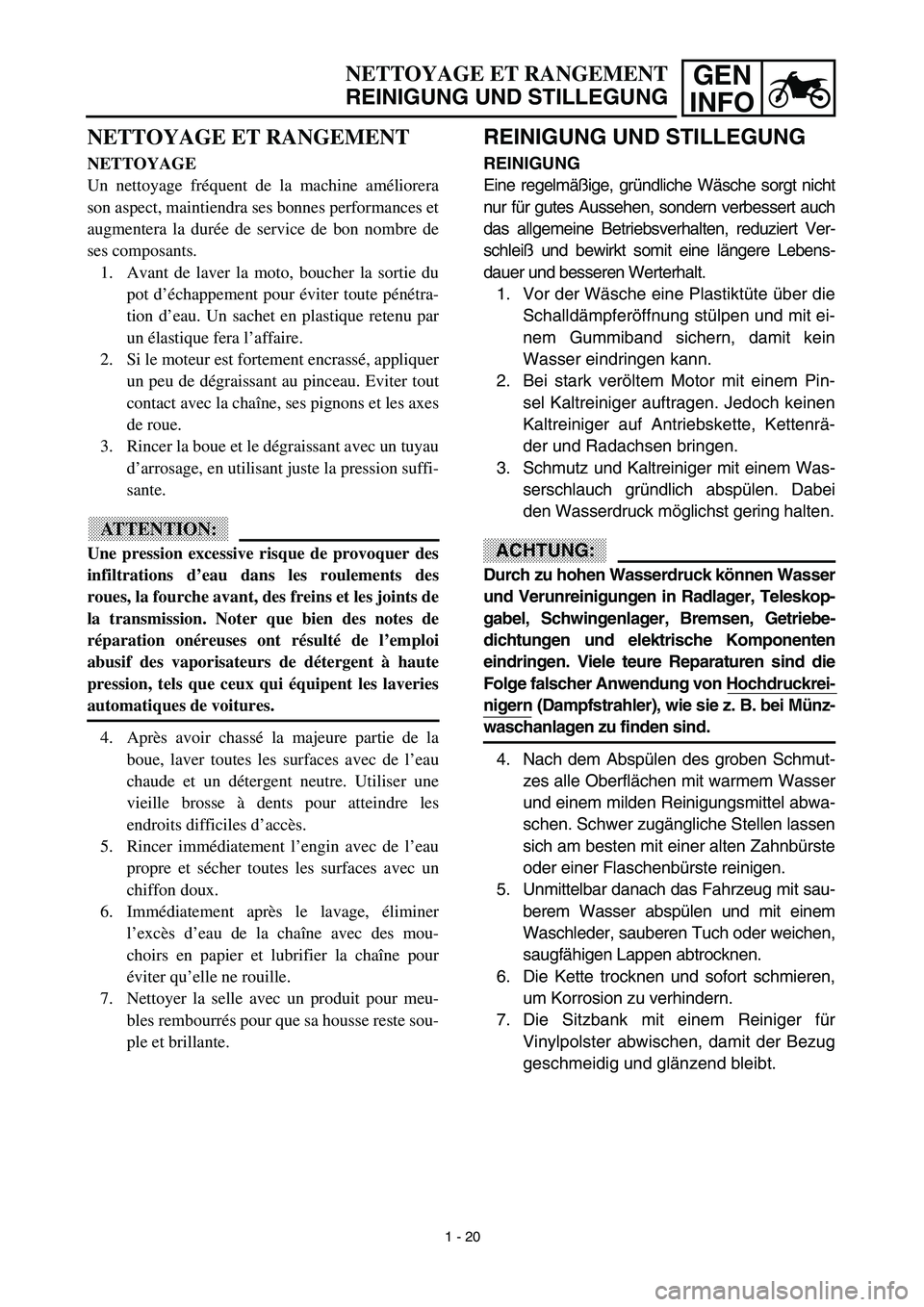

NETTOYAGE ET RANGEMENT
NETTOYAGE
Un nettoyage fréquent de la machine améliorera
son aspect, maintiendra ses bonnes performances et
augmentera la durée de service de bon nombre de
ses composants.
1. Avant de laver la moto, boucher la sortie du
pot d’échappement pour éviter toute pénétra-
tion d’eau. Un sachet en plastique retenu par
un élastique fera l’affaire.
2. Si le moteur est fortement encrassé, appliquer
un peu de dégraissant au pinceau. Eviter tout
contact avec la chaîne, ses pignons et les axes
de roue.
3. Rincer la boue et le dégraissant avec un tuyau
d’arrosage, en utilisant juste la pression suffi-
sante.
ATTENTION:
Une pression excessive risque de provoquer des
infiltrations d’eau dans les roulements des
roues, la fourche avant, des freins et les joints de
la transmission. Noter que bien des notes de
réparation onéreuses ont résulté de l’emploi
abusif des vaporisateurs de détergent à haute
pression, tels que ceux qui équipent les laveries
automatiques de voitures.
4. Après avoir chassé la majeure partie de la
boue, laver toutes les surfaces avec de l’eau
chaude et un détergent neutre. Utiliser une
vieille brosse à dents pour atteindre les
endroits difficiles d’accès.
5. Rincer immédiatement l’engin avec de l’eau
propre et sécher toutes les surfaces avec un
chiffon doux.
6. Immédiatement après le lavage, éliminer
l’excès d’eau de la chaîne avec des mou-
choirs en papier et lubrifier la chaîne pour
éviter qu’elle ne rouille.
7. Nettoyer la selle avec un produit pour meu-
bles rembourrés pour que sa housse reste sou-
ple et brillante.
1 - 20

1 - 21
GEN
INFO
CLEANING AND STORAGE
8. Automotive wax may be applied to all
painted or chromed surfaces. Avoid com-
bination cleaner-waxes, as they may con-
tain abrasives.
9. After completing the above, start the
engine and allow it to idle for several min-
utes.
EC1B2001
STORAGE
If your machine is to be stored for 60 days or
more, some preventive measures must be
taken to avoid deterioration. After cleaning the
machine thoroughly, prepare it for storage as
follows:
1. Drain the fuel tank, fuel lines, and the
carburetor float bowl.
2. Remove the spark plug, pour a table-
spoon of SAE 10W-30 motor oil in the
spark plug hole, and reinstall the plug.
With the engine stop switch pushed in,
kick the engine over several times to coat
the cylinder walls with oil.
3. Remove the drive chain, clean it thor-
oughly with solvent, and lubricate it.
Reinstall the chain or store it in a plastic
bag tied to the frame.
4. Lubricate all control cables.
5. Block the frame up to raise the wheels off
the ground.
6. Tie a plastic bag over the exhaust pipe
outlet to prevent moisture from entering.
7. If the machine is to be stored in a humid
or salt-air environment, coat all exposed
metal surfaces with a film of light oil. Do
not apply oil to rubber parts or the seat
cover.
NOTE:
Make any necessary repairs before the
machine is stored.

GEN
INFONETTOYAGE ET RANGEMENT
REINIGUNG UND STILLEGUNG
8. Lack- und Chromflächen können mit Auto-
wachs poliert werden. Kombinierte Reini-
ger und Polituren sind zu vermeiden, da sie
oft Scheuermittel enthalten, die den Lack
auf Tank und Verkleidungsteilen beschädi-
gen würden.
9. Nach der Wäsche den Motor anlassen
und warmlaufen lassen.
STILLEGUNG
Vor einer mehr als zweimonatigen Stillegung
sollten einige Schutzvorkehrungen getroffen
werden, um Schäden zu verhindern. Das
Fahrzeug zuerst gründlich reinigen und dann
folgendermaßen zur Stillegung vorbereiten:
1. Kraftstofftank, Kraftstoffleitungen und
Vergaser-Schwimmerkammer entleeren.
2. Die Zündkerze herausschrauben, unge-
fähr einen Teelöffel Motoröl in die Ker-
zenbohrung geben und die Zündkerze
wieder hineinschrauben. Bei gedrücktem
Motorstoppschalter den Kickstarter mehr-
mals durchtreten, um das Öl in der Zylin-
derlaufbuchse zu verteilen.
3. Die Antriebskette lösen, gründlich reini-
gen und dann schmieren. Die Kette wie-
der montieren oder in einem am Rahmen
befestigten Plastikbeutel aufbewahren.
4. Alle Seilzüge ölen.
5. Das Fahrzeug ganz aufbocken, um beide
Räder vom Boden abzuheben.
6. Eine Plastiktüte über die Schalldämpfer-
öffnung stülpen, um Eindringen von
Feuchtigkeit zu verhindern.
7. Bei Lagerung in extrem feuchter oder
salzhaltiger Luft auf alle Metalloberflä-
chen einen dünnen Ölfilm auftragen. Je-
doch niemals Gummiteile oder den Sitz-
bankbezug einölen.
HINWEIS:
Anfallende Reparaturen vor der Stillegung
ausführen. 8. Un encaustique pour automobile peut être
appliqué sur toutes les surfaces peintes et
chromées. Eviter les liquides de nettoyage à
encaustique, car ils contiennent de l’abrasif.
9. Les opérations ci-dessus terminées, lancer le
moteur et le laisser tourner pendant quelques
minutes.
RANGEMENT
Si l’on remise la machine pour 60 jours ou plus, il
faut prendre des mesures de conservation pour évi-
ter sa détérioration. Après un nettoyage soigné, pré-
parer la machine de la manière suivante:
1. Vider le réservoir, les conduites d’essence et
la cuve du carburateur.
2. Déposer la bougie, verser une cuillère à soupe
d’huile moteur SAE 10W-30 dans le trou de
bougie, et la remettre en place. Coupe-circuit
à la position arrêt, donner plusieurs coups de
pédale pour enduire le cylindre d’huile.
3. Déposer la chaîne, la nettoyer soigneusement
au dissolvant et lubrifier. Remonter la chaîne
ou la ranger dans un sachet plastique fermé
fixé au cadre.
4. Lubrifier tous les câbles de commande.
5. Mettre le cadre sur plots pour soulever les
roues du sol.
6. Fixer un sachet plastique sur la sortie du pot
d’échappement pour éviter l’introduction
d’humidité.
7. Si la machine est placée dans une atmosphère
humide ou marine, enduire toutes les surfaces
métalliques nues d’une fine couche d’huile.
Ne pas appliquer d’huile sur les parties en
caoutchouc ou sur la selle.
N.B.:
Avant de ranger la machine, effectuer toutes les
réparations en souffrance.
1 - 21

SPEC

2 - 1
GENERAL SPECIFICATIONS
EC200000
SPECIFICATIONS
EC211000
GENERAL SPECIFICATIONS
Model name: YZ426FP (USA)
YZ426F (EUROPE)
YZ426F(P) (CDN, AUS, NZ, ZA)
Model code number: 5SF1 (USA)
5SF2 (EUROPE)
5SF4 (CDN, AUS, NZ, ZA)
Dimensions:
Overall length 2,171 mm (85.5 in)
Overall width 827 mm (32.6 in)
Overall height 1,303 mm (51.3 in)
Seat height 998 mm (39.3 in)
Wheelbase 1,490 mm (58.7 in)
Minimum ground clearance 373 mm (14.7 in)
Basic weight:
With oil and full fuel tank 113.0 kg (249 lb)
Engine:
Engine type Liquid cooled 4-stroke, DOHC
Cylinder arrangement Single cylinder, forward inclined
Displacement 426 cm
3

(15.0 Imp oz, 14.4 US oz)
Bore

×

stroke 95.0
×
60.1 mm (3.74
×
2.37 in)
Compression ratio 12.5 : 1
Starting system Kick starter
Lubrication system: Dry sump
Oil type or grade:
Engine oil (For USA and CDN)
At 5 ˚C (40 ˚F) or higher
Å

Yamalube 4 (20W-40) or SAE 20W-40 type SH
motor oil (Non-Friction modified)
At 15 ˚C (60 ˚F) or lower
ı

Yamalube 4 (10W-30) or SAE 10W-30 type SH
motor oil (Non-Friction modified) and/or
Yamalube 4-R (15W-50) (Non-Friction modi-
fied)
(Except for USA and CDN)
API “SH” or higher grade
-20
-4-10
140
3010
5020
6830
8640 50
104
122°CTemp.
°F
10W-30
10W-40
20W-40
20W-50
15W-40

2

SPEC

2 - 2
GENERAL SPECIFICATIONS
Oil capacity:
Engine oil
Periodic oil change 1.3 L (1.14 Imp qt, 1.37 US qt)
With oil filter replacement 1.4 L (1.23 Imp qt, 1.48 US qt)
Total amount 1.5 L (1.32 Imp qt, 1.59 US qt)
Coolant capacity (including all routes): 1.2 L (1.06 Imp qt, 1.27 US qt)
Air filter: Wet type element
Fuel:
Type Premium unleaded gasoline only with a research
octane number of 95 or higher.(Except for ZA)
Premium gasoline (For ZA)
Tank capacity 8.0 L (1.76 Imp gal, 2.11 US gal)
Carburetor:
Type FCR MX39
Manufacturer KEIHIN
Spark plug:
Type/manufacturer CR8E/NGK
U24ESR-N/DENSO
Gap 0.7 ~ 0.8 mm (0.028 ~ 0.031 in)
Clutch type: Wet, multiple-disc
Transmission: USA, CDN, ZA,
AUS, NZEUROPE
Primary reduction system Gear
←
Primary reduction ratio 62/21 (2.952)
←
Secondary reduction system Chain drive
←
Secondary reduction ratio 49/14 (3.500) 48/14 (3.429)
Transmission type Constant mesh,
5-speed
←
Operation Left foot operation
←
Gear ratio: 1st 24/13 (1.846)
←
2nd 23/15 (1.533)
←
3rd 23/18 (1.278)
←
4th 24/22 (1.091)
←
5th 20/21 (0.952)
←
Chassis:
Frame type Semi double cradle
Caster angle 27.8˚
Trail 123 mm (4.84 in)
Tire:
Type With tube
Size (front) 80/100-21 51M (For USA, CDN, ZA, AUS, NZ
and F)
80/100-21 51R (For EUROPE except F)
Size (rear) 110/90-19 62M (For USA, CDN, ZA, AUS, NZ
and F)
110/90-19 NHS (For EUROPE except F)
Tire pressure (front and rear) 100 kPa (1.0 kgf/cm
2

, 15 psi)

2

SPEC

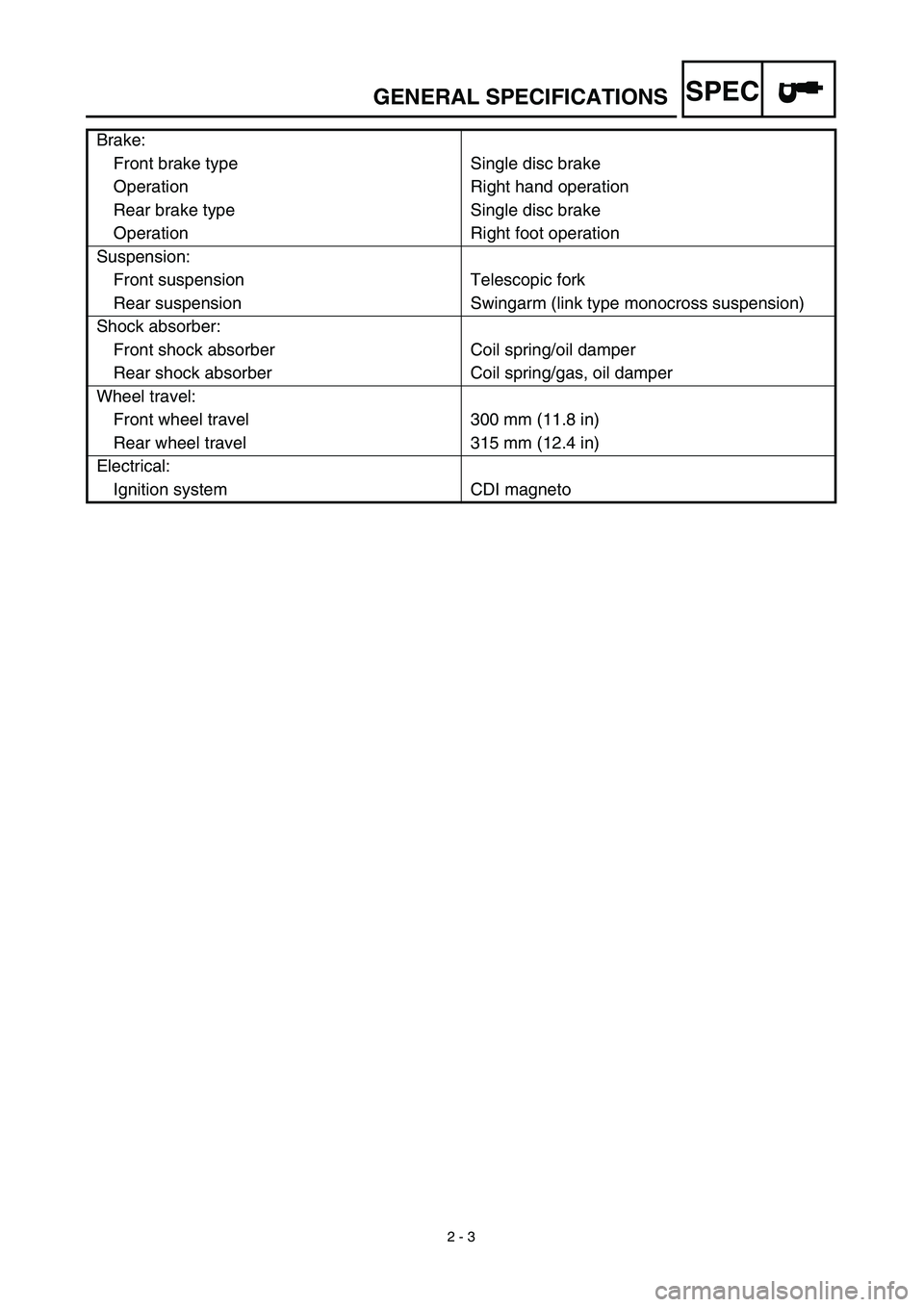

2 - 3
GENERAL SPECIFICATIONS
Brake:
Front brake type Single disc brake
Operation Right hand operation
Rear brake type Single disc brake
Operation Right foot operation
Suspension:
Front suspension Telescopic fork
Rear suspension Swingarm (link type monocross suspension)
Shock absorber:
Front shock absorber Coil spring/oil damper
Rear shock absorber Coil spring/gas, oil damper
Wheel travel:
Front wheel travel 300 mm (11.8 in)
Rear wheel travel 315 mm (12.4 in)
Electrical:
Ignition system CDI magneto

SPEC

2 - 4
MAINTENANCE SPECIFICATIONS
MAINTENANCE SPECIFICATIONS
ENGINE
Item Standard Limit
Cylinder head:
Warp limit ---- 0.05 mm
(0.002 in)
Cylinder:
Bore size 95.00 ~ 95.01 mm
(3.7402 ~ 3.7406 in)----
Out of round limit ---- 0.05 mm
(0.002 in)
Camshaft:
Drive method Chain drive (Left) ----
Camshaft cap inside diameter 22.000 ~ 22.021 mm
(0.8661 ~ 0.8670 in)----
Camshaft bearing diameter 21.967 ~ 21.980 mm
(0.8648 ~ 0.8654 in)----
Shaft-to-cap clearance 0.020 ~ 0.054 mm
(0.0008 ~ 0.0021 in)0.08 mm
(0.003 in)
Cam dimensions
Intake“A”31.7 ~ 31.8 mm
(1.2480 ~ 1.2520 in)31.6 mm
(1.244 in)
“B”22.95 ~ 23.05 mm
(0.9035 ~ 0.9075 in)22.85 mm
(0.900 in)
Exhaust“A”31.2 ~ 31.3 mm
(1.2283 ~ 1.2323 in)31.1 mm
(1.224 in)
“B”22.95 ~ 23.05 mm
(0.9035 ~ 0.9075 in)22.85 mm
(0.900 in)
Camshaft runout limit ---- 0.03 mm
(0.0012 in)
A
B

SPEC

2 - 5
MAINTENANCE SPECIFICATIONS
Cam chain:
Cam chain type/No. of links 92RH2010-120MPX/120 ----
Cam chain adjustment method Automatic ----
Valve, valve seat, valve guide:
Valve clearance (cold) IN 0.10 ~ 0.15 mm
(0.0039 ~ 0.0059 in)----
EX 0.20 ~ 0.25 mm
(0.0079 ~ 0.0098 in)----
Valve dimensions:
“A” head diameter IN 26.9 ~ 27.1 mm
(1.0591 ~ 1.0669 in)----
EX 27.9 ~ 28.1 mm
(1.0984 ~ 1.1063 in)----
“B” face width IN 2.26 mm (0.089 in) ----
EX 2.26 mm (0.089 in) ----
“C” seat width IN 0.9 ~ 1.1 mm
(0.0354 ~ 0.0433 in)1.6 mm
(0.0630 in)
EX 0.9 ~ 1.1 mm
(0.0354 ~ 0.0433 in)1.6 mm
(0.0630 in)
“D” margin thickness IN 1 mm (0.0394 in) 0.85 mm
(0.033 in)
EX 1 mm (0.0394 in) 0.85 mm
(0.033 in)
Stem outside diameter IN 4.475 ~ 4.490 mm
(0.1762 ~ 0.1768 in)4.445 mm
(0.1750 in)
EX 4.965 ~ 4.980 mm
(0.1955 ~ 0.1961 in)4.935 mm
(0.1943 in)
Guide inside diameter IN 4.500 ~ 4.512 mm
(0.1772 ~ 0.1776 in)4.550 mm
(0.1791 in)
EX 5.000 ~ 5.012 mm
(0.1969 ~ 0.1973 in)5.050 mm
(0.1988 in)
Stem-to-guide clearance IN 0.010 ~ 0.037 mm
(0.0004 ~ 0.0015 in)0.08 mm
(0.003 in)
EX 0.020 ~ 0.047 mm
(0.0008 ~ 0.0019 in)0.10 mm
(0.004 in)
Stem runout limit ---- 0.01 mm
(0.0004 in) Item Standard Limit
Head Diameter
B
Face WidthC
Seat Width
D
Margin ThicknessA

SPEC

2 - 6
MAINTENANCE SPECIFICATIONS
Valve seat width IN 0.9 ~ 1.1 mm
(0.0354 ~ 0.0433 in)1.6 mm
(0.0630 in)
EX 0.9 ~ 1.1 mm
(0.0354 ~ 0.0433 in)1.6 mm
(0.0630 in)
Valve spring:
Free length IN 41.36 mm (1.63 in) 39.3 mm
(1.55 in)
EX 43.60 mm (1.72 in) 41.4 mm
(1.63 in)
Set length (valve closed) IN 32.87 mm (1.29 in) ----
EX 35.38 mm (1.39 in) ----
Compressed pressure
(installed) IN 112.8 ~ 129.8 N
(11.5 ~ 13.2 kg, 25.35 ~ 29.10 lb)----
EX 116.3 ~ 133.9 N
(11.9 ~ 13.7 kg, 26.23 ~ 30.20 lb)----
Tilt limit IN ---- 2.5˚/ 1.8 mm
(2.5˚/0.071 in)
EX ---- 2.5˚/1.9 mm
(2.5˚/0.075 in)
Direction of winding
(top view) IN Clockwise ----
EX Clockwise ----
Piston:
Piston to cylinder clearance 0.040 ~ 0.065 mm
(0.0016 ~ 0.0026 in)0.1 mm
(0.004 in)
Piston size “D”94.945 ~ 94.960 mm
(3.738 ~ 3.739 in)----
Measuring point “H”9 mm (0.354 in) ----
Piston off-set 1 mm (0.0394 in) ----
Piston pin bore inside diameter 19.004 ~ 19.015 mm
(0.7482 ~ 0.7486 in)19.045 mm
(0.7498 in)
Piston pin outside diameter 18.991 ~ 19.000 mm
(0.7477 ~ 0.7480 in)18.971 mm
(0.7469 in) Item Standard Limit
*
H
D

SPEC

2 - 7
MAINTENANCE SPECIFICATIONS
Piston rings:
Top ring:
Type Barrel ----
Dimensions (B

×

T) 1.2
×
3.5 mm (0.05
×
0.14 in) ----
End gap (installed) 0.20 ~ 0.30 mm
(0.008 ~ 0.012 in)0.55 mm
(0.022 in)
Side clearance (installed) 0.030 ~ 0.065 mm
(0.0012 ~ 0.0026 in)0.12 mm
(0.005 in)
2nd ring:
Type Taper ----
Dimensions (B

×

T) 1.00
×
3.35 mm (0.04
×
0.13 in) ----
End gap (installed) 0.35 ~ 0.50 mm
(0.014 ~ 0.020 in)0.85 mm
(0.033 in)
Side clearance 0.020 ~ 0.055 mm
(0.0008 ~ 0.0022 in)0.12 mm
(0.005 in)
Oil ring:
Dimensions (B

×

T) 2.0
×
2.9 mm (0.08
×
0.11 in) ----
End gap (installed) 0.2 ~ 0.5 mm (0.01 ~ 0.02 in) ----
Crankshaft:
Crank width “A”61.95 ~ 62.00 mm
(2.439 ~ 2.441 in)----
Runout limit “C”0.03 mm (0.0012 in) 0.05 mm
(0.002 in)
Big end side clearance “D”0.15 ~ 0.45 mm
(0.0059 ~ 0.0177 in)0.50 mm
(0.02 in)
Small end free play “F”0.4 ~ 1.0 mm (0.02 ~ 0.04 in) 2.0 mm
(0.08 in)
Balancer:
Balancer drive method Gear ----
Decompression device:
Type Manual ----
Cable free play 5 ~ 9 mm (0.20 ~ 0.35 in) ----
Air filter oil grade: Engine oil ----Item Standard Limit
T
B
B
T
B
T
