USB YAMAHA YZ426F 2002 Service Manual

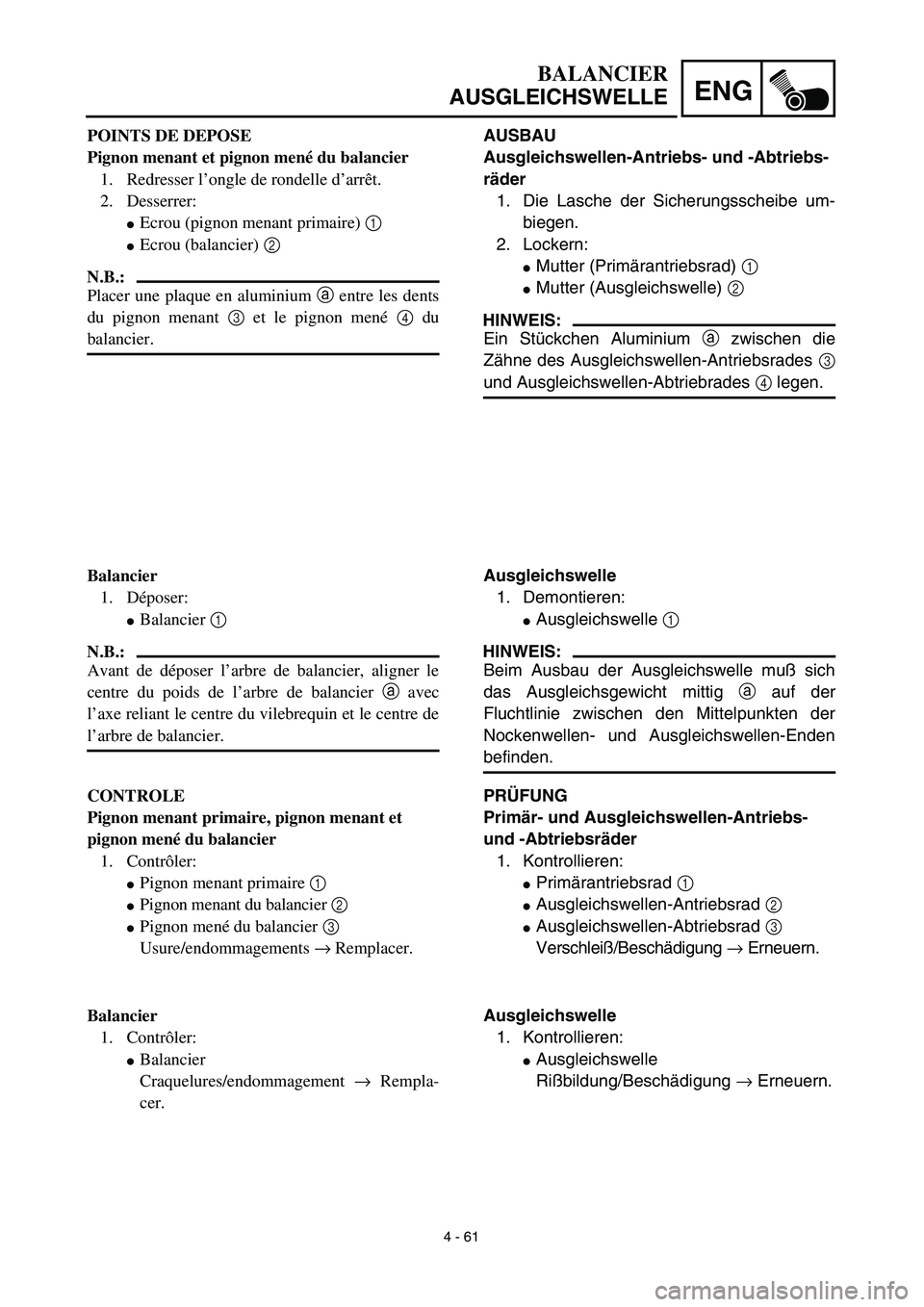

4 - 61
ENG

BALANCIER
AUSGLEICHSWELLE
AUSBAU
Ausgleichswellen-Antriebs- und -Abtriebs-
räder
1. Die Lasche der Sicherungsscheibe um-
biegen.
2. Lockern:

Mutter (Primärantriebsrad)
1


Mutter (Ausgleichswelle)
2

HINWEIS:

Ein Stückchen Aluminium
a
zwischen die
Zähne des Ausgleichswellen-Antriebsrades
3
und Ausgleichswellen-Abtriebrades
4
legen.
Ausgleichswelle
1. Demontieren:

Ausgleichswelle
1

HINWEIS:

Beim Ausbau der Ausgleichswelle muß sich
das Ausgleichsgewicht mittig
a
auf der
Fluchtlinie zwischen den Mittelpunkten der
Nockenwellen- und Ausgleichswellen-Enden
befinden.
PRÜFUNG
Primär- und Ausgleichswellen-Antriebs-
und -Abtriebsräder
1. Kontrollieren:

Primärantriebsrad
1


Ausgleichswellen-Antriebsrad
2


Ausgleichswellen-Abtriebsrad
3

Verschleiß/Beschädigung
→
Erneuern.
Ausgleichswelle
1. Kontrollieren:

Ausgleichswelle
Rißbildung/Beschädigung
→
Erneuern.
POINTS DE DEPOSE
Pignon menant et pignon mené du balancier
1. Redresser l’ongle de rondelle d’arrêt.
2. Desserrer:

Ecrou (pignon menant primaire)
1

Ecrou (balancier)
2
N.B.:

Placer une plaque en aluminium
a
entre les dents
du pignon menant
3
et le pignon mené
4
du
balancier.
Balancier
1. Déposer:

Balancier
1
N.B.:

Avant de déposer l’arbre de balancier, aligner le
centre du poids de l’arbre de balancier
a
avec
l’axe reliant le centre du vilebrequin et le centre de
l’arbre de balancier.
CONTROLE
Pignon menant primaire, pignon menant et
pignon mené du balancier
1. Contrôler:

Pignon menant primaire
1

Pignon menant du balancier
2

Pignon mené du balancier
3
Usure/endommagements
→
Remplacer.
Balancier
1. Contrôler:

Balancier
Craquelures/endommagement
→
Rempla-
cer.

ENG
4 - 63

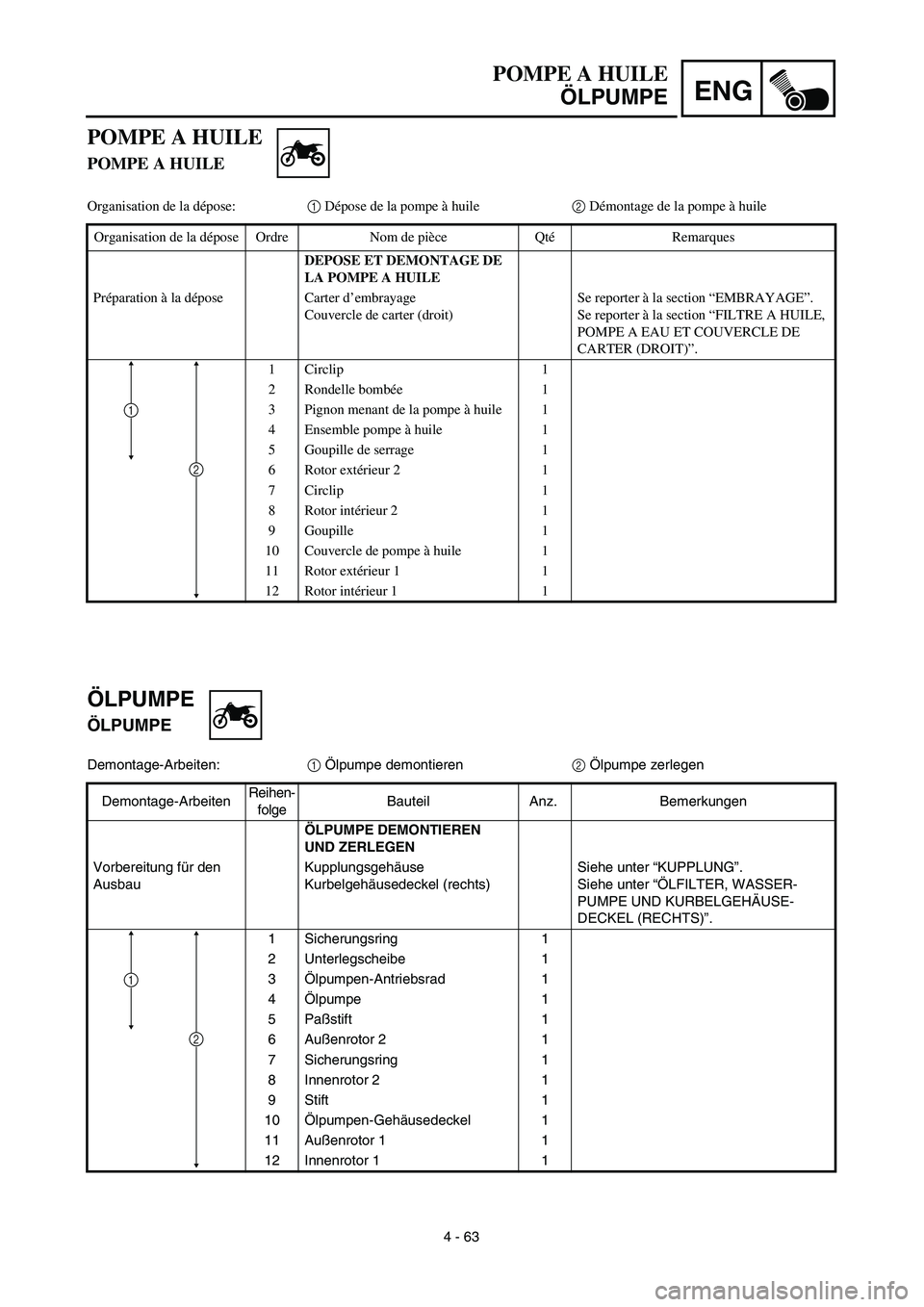

POMPE A HUILE
ÖLPUMPE
ÖLPUMPE
ÖLPUMPE
Demontage-Arbeiten:1 Ölpumpe demontieren2 Ölpumpe zerlegen
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
ÖLPUMPE DEMONTIEREN
UND ZERLEGEN
Vorbereitung für den
AusbauKupplungsgehäuse
Kurbelgehäusedeckel (rechts)Siehe unter “KUPPLUNG”.
Siehe unter “ÖLFILTER, WASSER-
PUMPE UND KURBELGEHÄUSE-
DECKEL (RECHTS)”.
1 Sicherungsring 1
2 Unterlegscheibe 1
3Ölpumpen-Antriebsrad 1
4Ölpumpe 1
5Paßstift 1
6Außenrotor 2 1
7 Sicherungsring 1
8 Innenrotor 2 1
9 Stift 1
10Ölpumpen-Gehäusedeckel 1
11 Außenrotor 1 1
12 Innenrotor 1 1
2
1
POMPE A HUILE
POMPE A HUILE
Organisation de la dépose:1 Dépose de la pompe à huile2 Démontage de la pompe à huile
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE ET DEMONTAGE DE
LA POMPE A HUILE
Préparation à la dépose Carter d’embrayage
Couvercle de carter (droit)Se reporter à la section “EMBRAYAGE”.
Se reporter à la section “FILTRE A HUILE,
POMPE A EAU ET COUVERCLE DE
CARTER (DROIT)”.
1 Circlip 1
2 Rondelle bombée1
3 Pignon menant de la pompe à huile 1
4 Ensemble pompe à huile 1
5 Goupille de serrage 1
6 Rotor extérieur 2 1
7 Circlip 1
8 Rotor intérieur 2 1
9 Goupille 1
10 Couvercle de pompe à huile 1
11 Rotor extérieur 1 1
12 Rotor intérieur 1 1
2
1

ENG
4 - 67

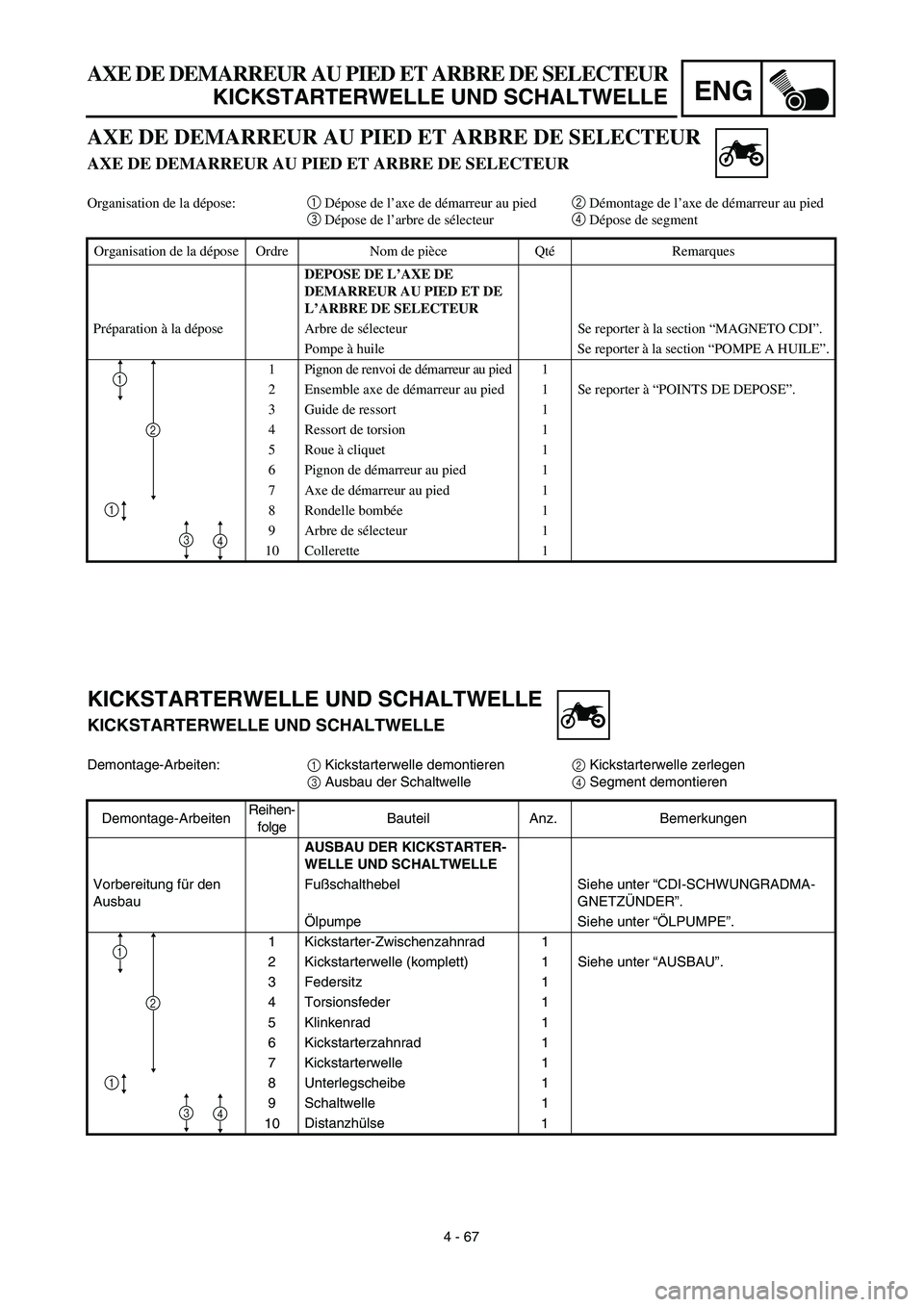

AXE DE DEMARREUR AU PIED ET ARBRE DE SELECTEUR
KICKSTARTERWELLE UND SCHALTWELLE
KICKSTARTERWELLE UND SCHALTWELLE
KICKSTARTERWELLE UND SCHALTWELLE
Demontage-Arbeiten:1 Kickstarterwelle demontieren2 Kickstarterwelle zerlegen
3 Ausbau der Schaltwelle4 Segment demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
AUSBAU DER KICKSTARTER-
WELLE UND SCHALTWELLE
Vorbereitung für den
AusbauFußschalthebel Siehe unter “CDI-SCHWUNGRADMA-
GNETZÜNDER”.
Ölpumpe Siehe unter “ÖLPUMPE”.
1 Kickstarter-Zwischenzahnrad 1
2 Kickstarterwelle (komplett) 1 Siehe unter “AUSBAU”.
3 Federsitz 1
4 Torsionsfeder 1
5 Klinkenrad 1
6 Kickstarterzahnrad 1
7 Kickstarterwelle 1
8 Unterlegscheibe 1
9 Schaltwelle 1
10Distanzhülse
1
3
2
1
4
1
AXE DE DEMARREUR AU PIED ET ARBRE DE SELECTEUR
AXE DE DEMARREUR AU PIED ET ARBRE DE SELECTEUR
Organisation de la dépose:1 Dépose de l’axe de démarreur au pied2 Démontage de l’axe de démarreur au pied
3 Dépose de l’arbre de sélecteur4 Dépose de segment
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DE L’AXE DE
DEMARREUR AU PIED ET DE
L’ARBRE DE SELECTEUR
Préparation à la dépose Arbre de sélecteur Se reporter à la section “MAGNETO CDI”.
Pompe à huile Se reporter à la section “POMPE A HUILE”.
1 Pignon de renvoi de démarreur au pied 1
2 Ensemble axe de démarreur au pied 1 Se reporter à “POINTS DE DEPOSE”.
3 Guide de ressort 1
4 Ressort de torsion 1
5 Roue à cliquet 1
6 Pignon de démarreur au pied 1
7 Axe de démarreur au pied 1
8 Rondelle bombée1
9 Arbre de sélecteur 1
10Collerette 1
3
2
1
4
1

ENG

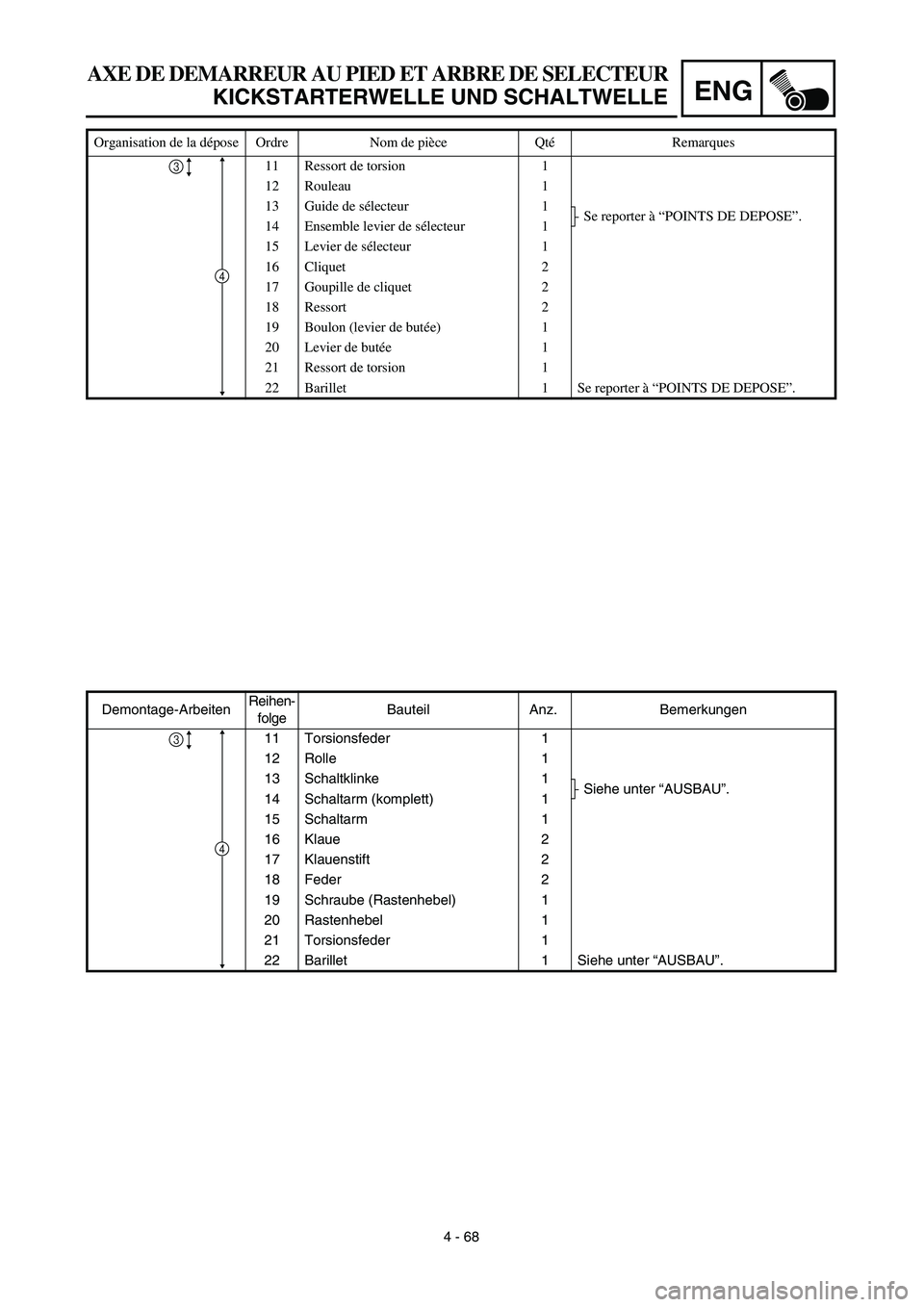

4 - 68
AXE DE DEMARREUR AU PIED ET ARBRE DE SELECTEUR
KICKSTARTERWELLE UND SCHALTWELLE
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
11 Torsionsfeder 1
12 Rolle 1
13 Schaltklinke 1
Siehe unter “AUSBAU”.
14 Schaltarm (komplett) 1
15 Schaltarm 1
16 Klaue 2
17 Klauenstift 2
18 Feder 2
19 Schraube (Rastenhebel) 1
20 Rastenhebel 1
21 Torsionsfeder 1
22 Barillet 1 Siehe unter “AUSBAU”.
4
3
Organisation de la dépose Ordre Nom de pièce QtéRemarques
11 Ressort de torsion 1
12 Rouleau 1
13 Guide de sélecteur 1
Se reporter à “POINTS DE DEPOSE”.
14 Ensemble levier de sélecteur 1
15 Levier de sélecteur 1
16 Cliquet 2
17 Goupille de cliquet 2
18 Ressort 2
19 Boulon (levier de butée) 1
20 Levier de butée1
21 Ressort de torsion 1
22 Barillet 1 Se reporter à “POINTS DE DEPOSE”.
4
3

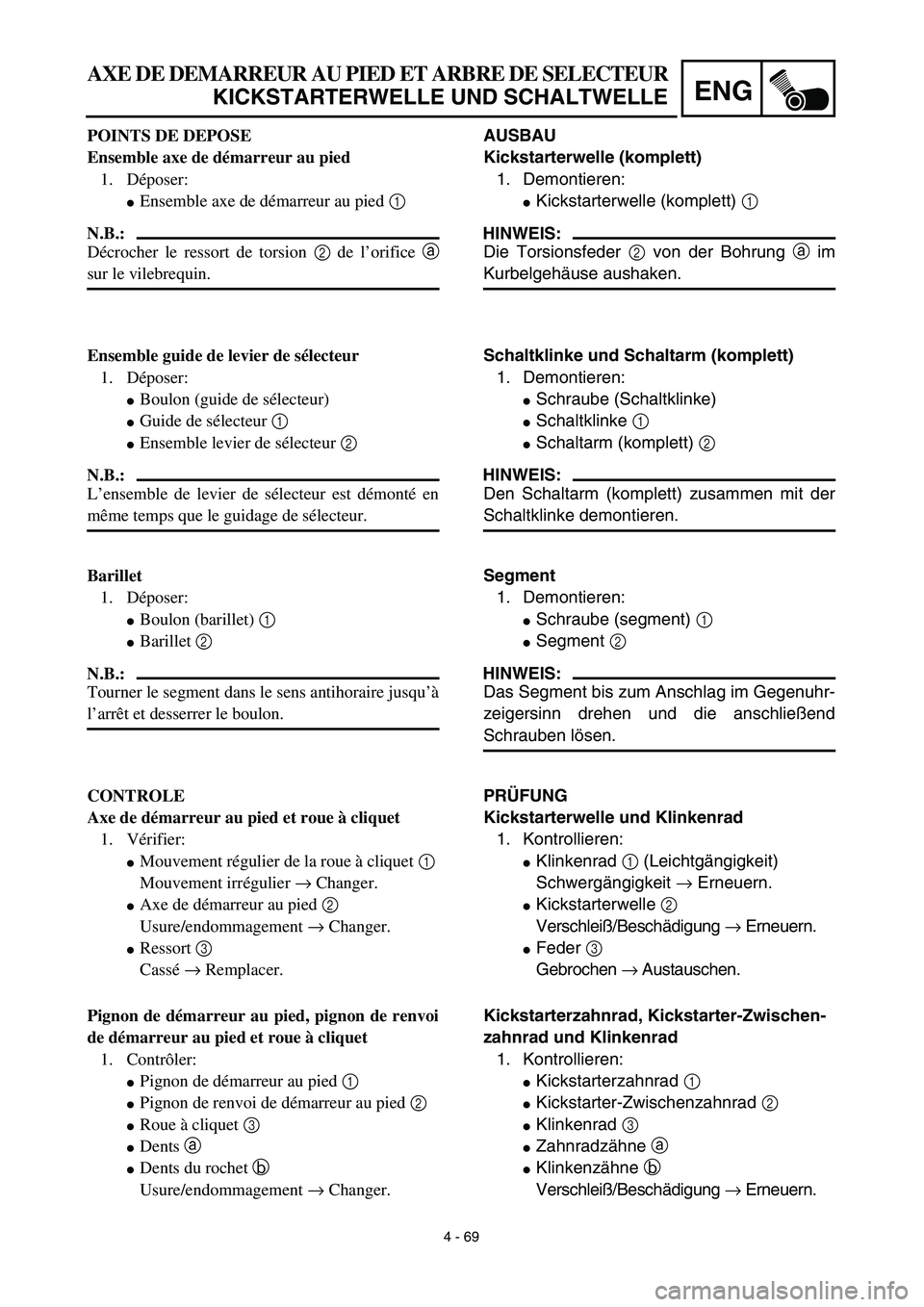

4 - 69
ENG
AXE DE DEMARREUR AU PIED ET ARBRE DE SELECTEUR
KICKSTARTERWELLE UND SCHALTWELLE
AUSBAU
Kickstarterwelle (komplett)
1. Demontieren:
Kickstarterwelle (komplett) 1
HINWEIS:
Die Torsionsfeder 2 von der Bohrung a im
Kurbelgehäuse aushaken.
Schaltklinke und Schaltarm (komplett)
1. Demontieren:
Schraube (Schaltklinke)
Schaltklinke 1
Schaltarm (komplett) 2
HINWEIS:
Den Schaltarm (komplett) zusammen mit der
Schaltklinke demontieren.
Segment
1. Demontieren:
Schraube (segment) 1
Segment 2
HINWEIS:
Das Segment bis zum Anschlag im Gegenuhr-
zeigersinn drehen und die anschließend
Schrauben lösen.
PRÜFUNG
Kickstarterwelle und Klinkenrad
1. Kontrollieren:
Klinkenrad 1 (Leichtgängigkeit)
Schwergängigkeit → Erneuern.
Kickstarterwelle 2
Verschleiß/Beschädigung → Erneuern.
Feder 3
Gebrochen → Austauschen.
Kickstarterzahnrad, Kickstarter-Zwischen-
zahnrad und Klinkenrad
1. Kontrollieren:
Kickstarterzahnrad 1
Kickstarter-Zwischenzahnrad 2
Klinkenrad 3
Zahnradzähne a
Klinkenzähne b
Verschleiß/Beschädigung → Erneuern. POINTS DE DEPOSE
Ensemble axe de démarreur au pied
1. Déposer:
Ensemble axe de démarreur au pied 1
N.B.:
Décrocher le ressort de torsion 2 de l’orifice a
sur le vilebrequin.
Ensemble guide de levier de sélecteur
1. Déposer:
Boulon (guide de sélecteur)
Guide de sélecteur 1
Ensemble levier de sélecteur 2
N.B.:
L’ensemble de levier de sélecteur est démonté en
même temps que le guidage de sélecteur.
Barillet
1. Déposer:
Boulon (barillet) 1
Barillet 2
N.B.:
Tourner le segment dans le sens antihoraire jusqu’à
l’arrêt et desserrer le boulon.
CONTROLE
Axe de démarreur au pied et roue à cliquet
1. Vérifier:
Mouvement régulier de la roue à cliquet 1
Mouvement irrégulier → Changer.
Axe de démarreur au pied 2
Usure/endommagement → Changer.
Ressort 3
Cassé → Remplacer.
Pignon de démarreur au pied, pignon de renvoi
de démarreur au pied et roue à cliquet
1. Contrôler:
Pignon de démarreur au pied 1
Pignon de renvoi de démarreur au pied 2
Roue à cliquet 3
Dents a
Dents du rochet b
Usure/endommagement → Changer.

ENG
4 - 74

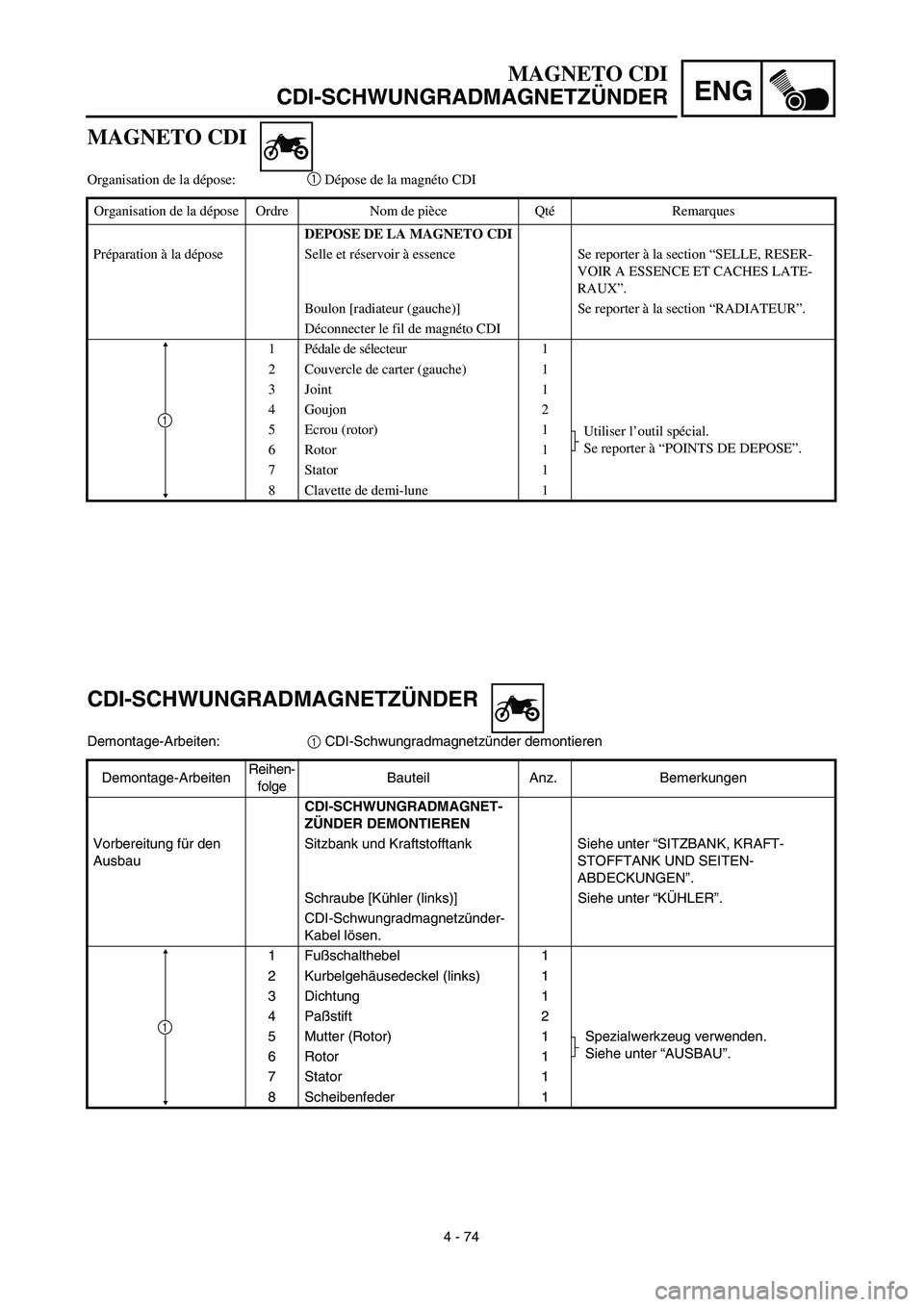

MAGNETO CDI
CDI-SCHWUNGRADMAGNETZÜNDER
CDI-SCHWUNGRADMAGNETZÜNDER
Demontage-Arbeiten:1 CDI-Schwungradmagnetzünder demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
CDI-SCHWUNGRADMAGNET-
ZÜNDER DEMONTIEREN
Vorbereitung für den
AusbauSitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFT-
STOFFTANK UND SEITEN-
ABDECKUNGEN”.
Schraube [Kühler (links)] Siehe unter “KÜHLER”.
CDI-Schwungradmagnetzünder-
Kabel lösen.
1Fußschalthebel 1
2 Kurbelgehäusedeckel (links) 1
3 Dichtung 1
4Paßstift 2
5 Mutter (Rotor) 1 Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”.
6 Rotor 1
7 Stator 1
8 Scheibenfeder 1
1
MAGNETO CDI
Organisation de la dépose:1 Dépose de la magnéto CDI
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DE LA MAGNETO CDI
Préparation à la dépose Selle et réservoir à essence Se reporter à la section “SELLE, RESER-
VOIR A ESSENCE ET CACHES LATE-
RAUX”.
Boulon [radiateur (gauche)] Se reporter à la section “RADIATEUR”.
Déconnecter le fil de magnéto CDI
1Pédale de sélecteur 1
2 Couvercle de carter (gauche) 1
3 Joint 1
4 Goujon 2
5 Ecrou (rotor) 1
Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
6 Rotor 1
7 Stator 1
8 Clavette de demi-lune 1
1

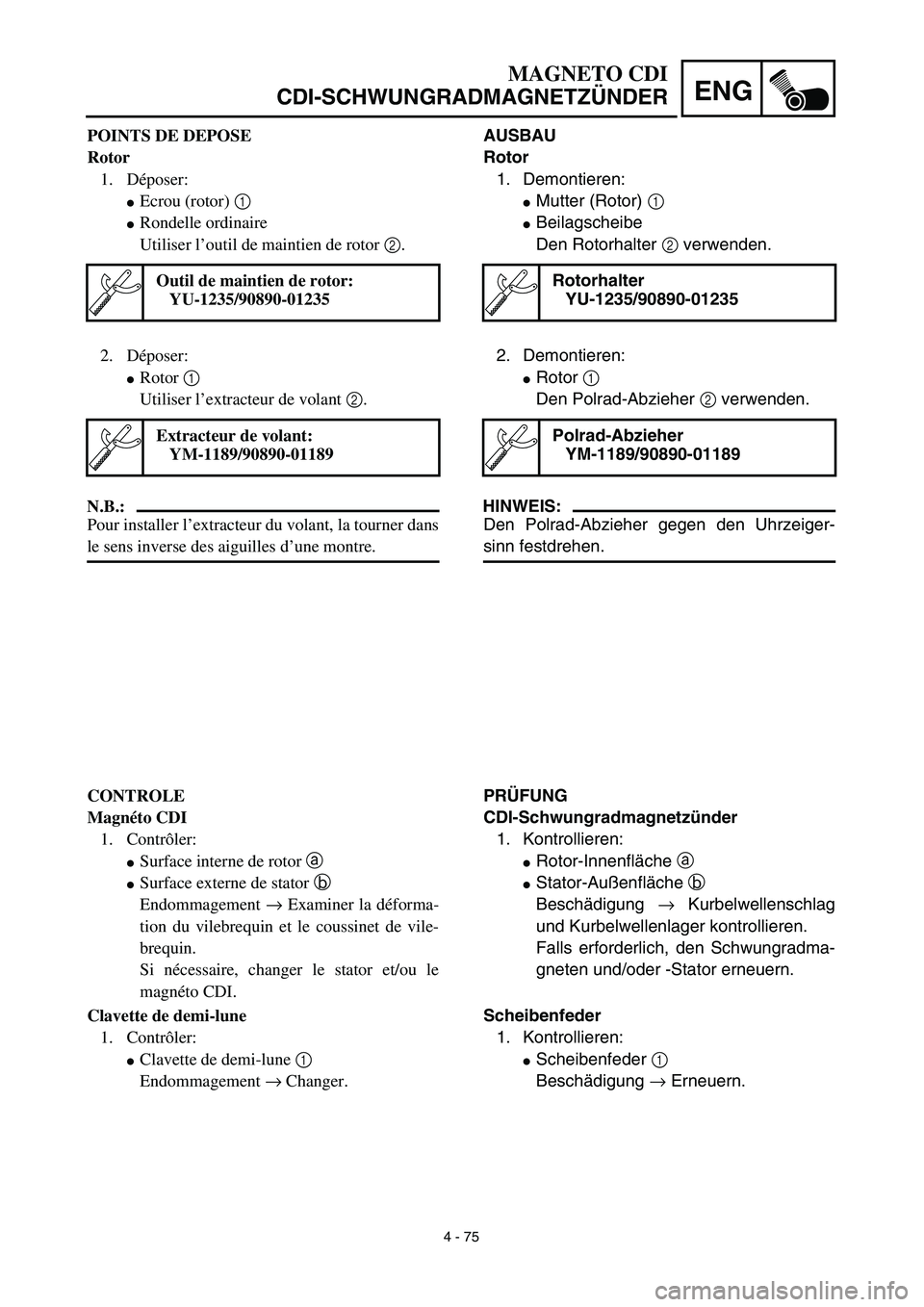

4 - 75
ENG
MAGNETO CDI
CDI-SCHWUNGRADMAGNETZÜNDER
AUSBAU
Rotor
1. Demontieren:
Mutter (Rotor) 1
Beilagscheibe
Den Rotorhalter 2 verwenden.
Rotorhalter
YU-1235/90890-01235
2. Demontieren:
Rotor 1
Den Polrad-Abzieher 2 verwenden.
HINWEIS:
Den Polrad-Abzieher gegen den Uhrzeiger-
sinn festdrehen.
Polrad-Abzieher
YM-1189/90890-01189
PRÜFUNG
CDI-Schwungradmagnetzünder
1. Kontrollieren:
Rotor-Innenfläche a
Stator-Außenfläche b
Beschädigung → Kurbelwellenschlag
und Kurbelwellenlager kontrollieren.
Falls erforderlich, den Schwungradma-
gneten und/oder -Stator erneuern.
Scheibenfeder
1. Kontrollieren:
Scheibenfeder 1
Beschädigung → Erneuern. POINTS DE DEPOSE
Rotor
1. Déposer:
Ecrou (rotor) 1
Rondelle ordinaire
Utiliser l’outil de maintien de rotor 2.
Outil de maintien de rotor:
YU-1235/90890-01235
2. Déposer:
Rotor 1
Utiliser l’extracteur de volant 2.
N.B.:
Pour installer l’extracteur du volant, la tourner dans
le sens inverse des aiguilles d’une montre.
Extracteur de volant:
YM-1189/90890-01189
CONTROLE
Magnéto CDI
1. Contrôler:
Surface interne de rotor a
Surface externe de stator b
Endommagement → Examiner la déforma-
tion du vilebrequin et le coussinet de vile-
brequin.
Si nécessaire, changer le stator et/ou le
magnéto CDI.
Clavette de demi-lune
1. Contrôler:
Clavette de demi-lune 1
Endommagement → Changer.

ENG
4 - 78

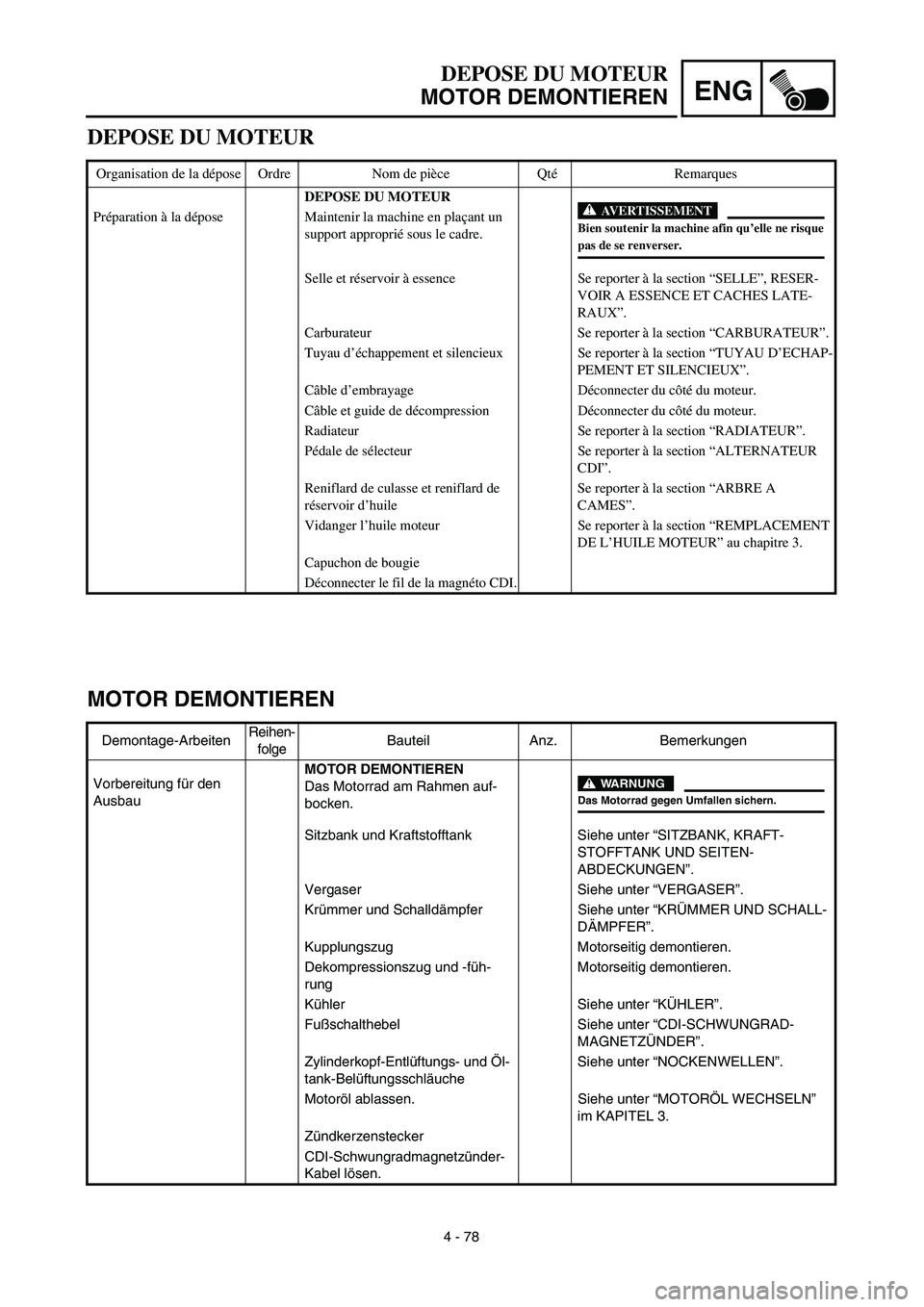

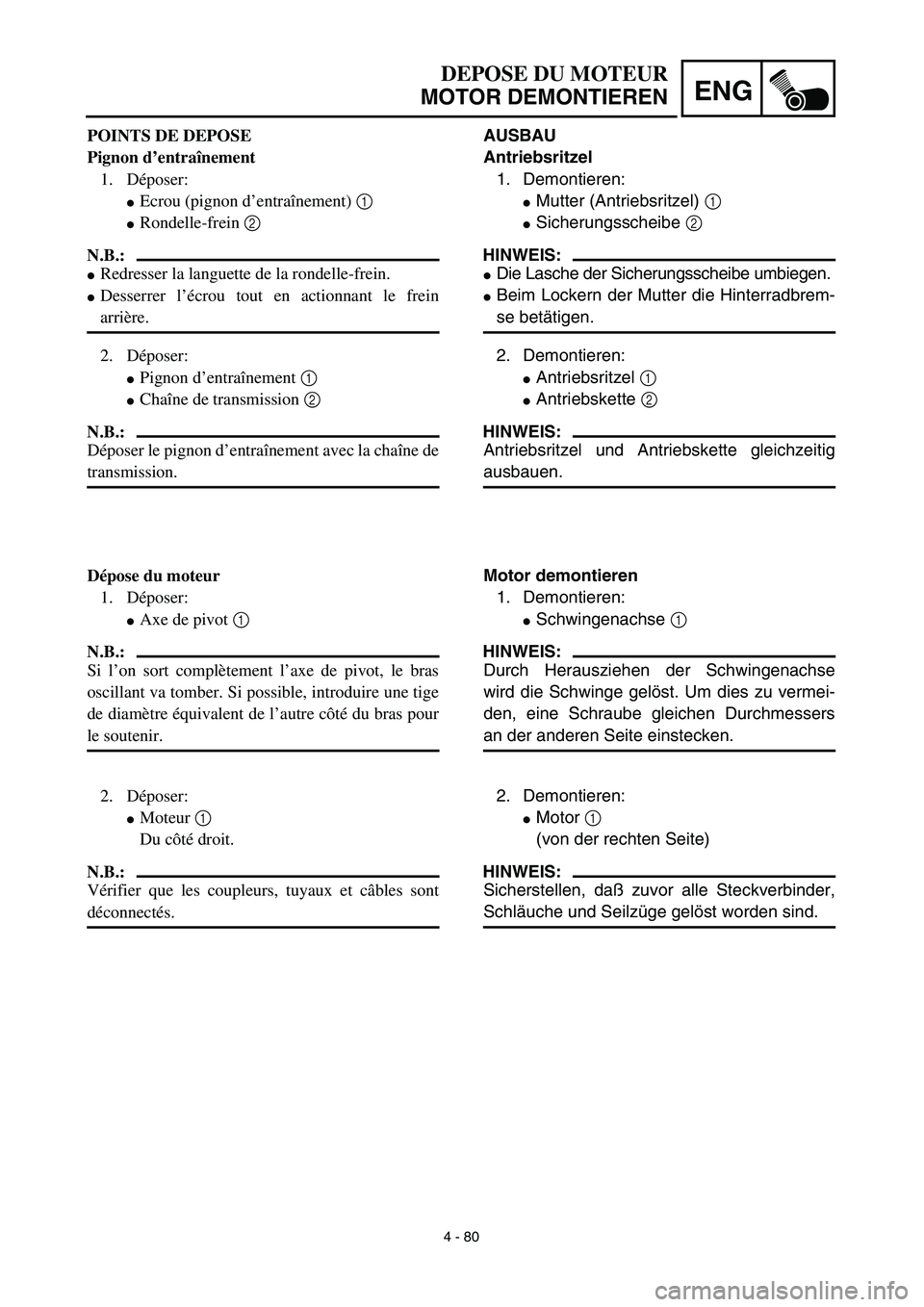

DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
MOTOR DEMONTIEREN
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
Vorbereitung für den
AusbauMOTOR DEMONTIEREN
Das Motorrad am Rahmen auf-
bocken.
Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFT-
STOFFTANK UND SEITEN-
ABDECKUNGEN”.
Vergaser Siehe unter “VERGASER”.
Krümmer und Schalldämpfer Siehe unter “KRÜMMER UND SCHALL-
DÄMPFER”.
Kupplungszug Motorseitig demontieren.
Dekompressionszug und -füh-
rungMotorseitig demontieren.
Kühler Siehe unter “KÜHLER”.
Fußschalthebel Siehe unter “CDI-SCHWUNGRAD-
MAGNETZÜNDER”.
Zylinderkopf-Entlüftungs- und Öl-
tank-BelüftungsschläucheSiehe unter “NOCKENWELLEN”.
Motoröl ablassen. Siehe unter “MOTORÖL WECHSELN”
im KAPITEL 3.
Zündkerzenstecker
CDI-Schwungradmagnetzünder-
Kabel lösen.
WARNUNG
Das Motorrad gegen Umfallen sichern.
DEPOSE DU MOTEUR
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DU MOTEUR
Préparation à la dépose Maintenir la machine en plaçant un
support approprié sous le cadre.
Selle et réservoir à essence Se reporter à la section “SELLE”, RESER-
VOIR A ESSENCE ET CACHES LATE-
RAUX”.
Carburateur Se reporter à la section “CARBURATEUR”.
Tuyau d’échappement et silencieux Se reporter à la section “TUYAU D’ECHAP-
PEMENT ET SILENCIEUX”.
Câble d’embrayage Déconnecter du côté du moteur.
Câble et guide de décompression Déconnecter du côté du moteur.
Radiateur Se reporter à la section “RADIATEUR”.
Pédale de sélecteur Se reporter à la section “ALTERNATEUR
CDI”.
Reniflard de culasse et reniflard de
réservoir d’huileSe reporter à la section “ARBRE A
CAMES”.
Vidanger l’huile moteur Se reporter à la section “REMPLACEMENT
DE L’HUILE MOTEUR” au chapitre 3.
Capuchon de bougie
Déconnecter le fil de la magnéto CDI.
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risque
pas de se renverser.

ENG
4 - 79

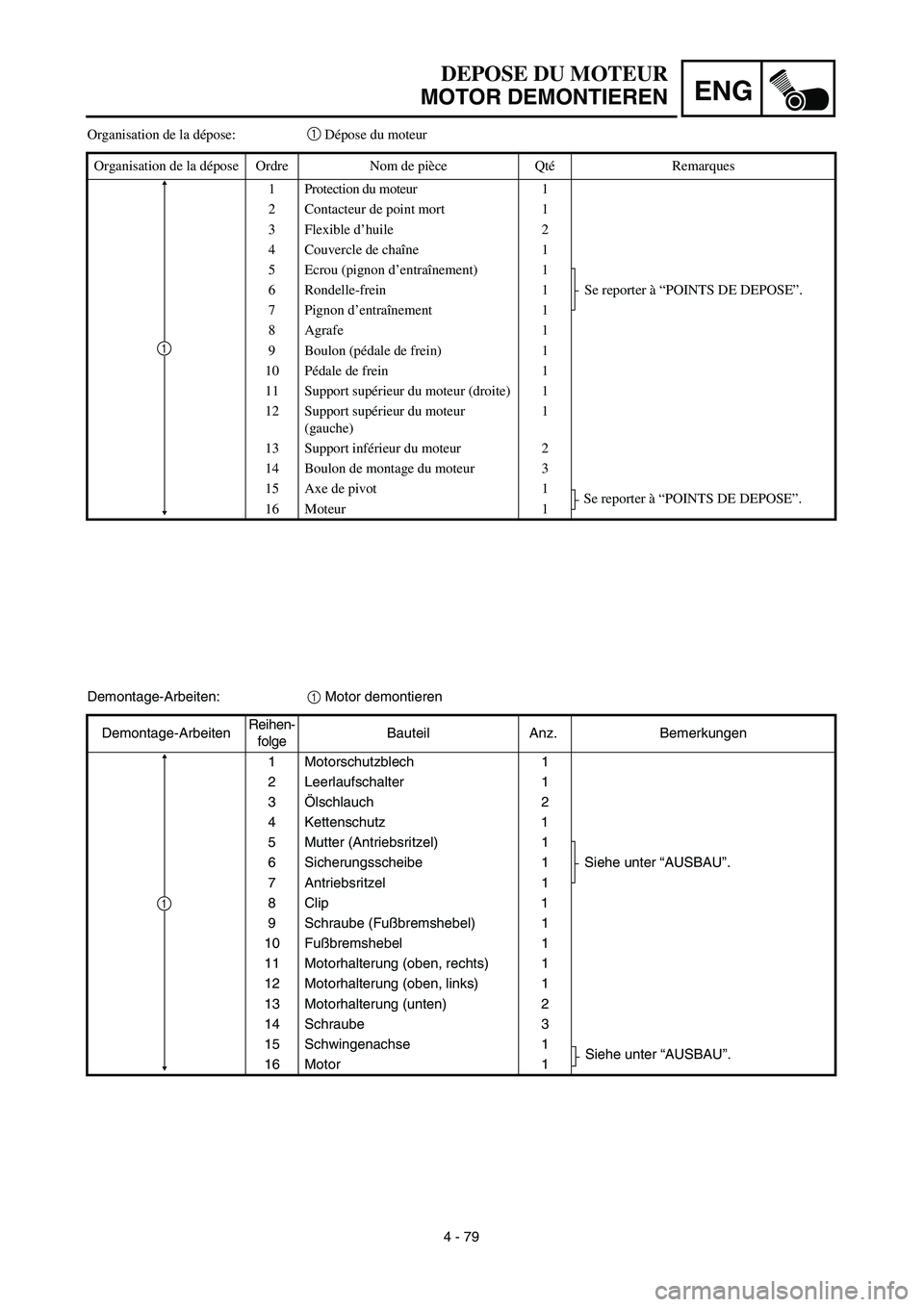

DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
Demontage-Arbeiten:1 Motor demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
1 Motorschutzblech 1
2 Leerlaufschalter 1
3Ölschlauch 2
4 Kettenschutz 1
5 Mutter (Antriebsritzel) 1
Siehe unter “AUSBAU”. 6 Sicherungsscheibe 1
7 Antriebsritzel 1
8 Clip 1
9 Schraube (Fußbremshebel) 1
10 Fußbremshebel 1
11 Motorhalterung (oben, rechts) 1
12 Motorhalterung (oben, links) 1
13 Motorhalterung (unten) 2
14 Schraube 3
15 Schwingenachse 1
Siehe unter “AUSBAU”.
16 Motor 1
1
Organisation de la dépose:1 Dépose du moteur
Organisation de la dépose Ordre Nom de pièce QtéRemarques
1 Protection du moteur 1
2 Contacteur de point mort 1
3 Flexible d’huile 2
4 Couvercle de chaîne 1
5 Ecrou (pignon d’entraînement) 1
Se reporter à “POINTS DE DEPOSE”. 6 Rondelle-frein 1
7 Pignon d’entraînement 1
8 Agrafe 1
9 Boulon (pédale de frein) 1
10 Pédale de frein 1
11 Support supérieur du moteur (droite) 1
12 Support supérieur du moteur
(gauche)1
13 Support inférieur du moteur 2
14 Boulon de montage du moteur 3
15 Axe de pivot 1
Se reporter à “POINTS DE DEPOSE”.
16 Moteur 1
1

4 - 80
ENG
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
AUSBAU
Antriebsritzel
1. Demontieren:
Mutter (Antriebsritzel) 1
Sicherungsscheibe 2
HINWEIS:
Die Lasche der Sicherungsscheibe umbiegen.
Beim Lockern der Mutter die Hinterradbrem-
se betätigen.
2. Demontieren:
Antriebsritzel 1
Antriebskette 2
HINWEIS:
Antriebsritzel und Antriebskette gleichzeitig
ausbauen.
Motor demontieren
1. Demontieren:
Schwingenachse 1
HINWEIS:
Durch Herausziehen der Schwingenachse
wird die Schwinge gelöst. Um dies zu vermei-
den, eine Schraube gleichen Durchmessers
an der anderen Seite einstecken.
2. Demontieren:
Motor 1
(von der rechten Seite)
HINWEIS:
Sicherstellen, daß zuvor alle Steckverbinder,
Schläuche und Seilzüge gelöst worden sind. POINTS DE DEPOSE
Pignon d’entraînement
1. Déposer:
Ecrou (pignon d’entraînement) 1
Rondelle-frein 2
N.B.:
Redresser la languette de la rondelle-frein.
Desserrer l’écrou tout en actionnant le frein
arrière.
2. Déposer:
Pignon d’entraînement 1
Chaîne de transmission 2
N.B.:
Déposer le pignon d’entraînement avec la chaîne de
transmission.
Dépose du moteur
1. Déposer:
Axe de pivot 1
N.B.:
Si l’on sort complètement l’axe de pivot, le bras
oscillant va tomber. Si possible, introduire une tige
de diamètre équivalent de l’autre côté du bras pour
le soutenir.
2. Déposer:
Moteur 1
Du côté droit.
N.B.:
Vérifier que les coupleurs, tuyaux et câbles sont
déconnectés.
