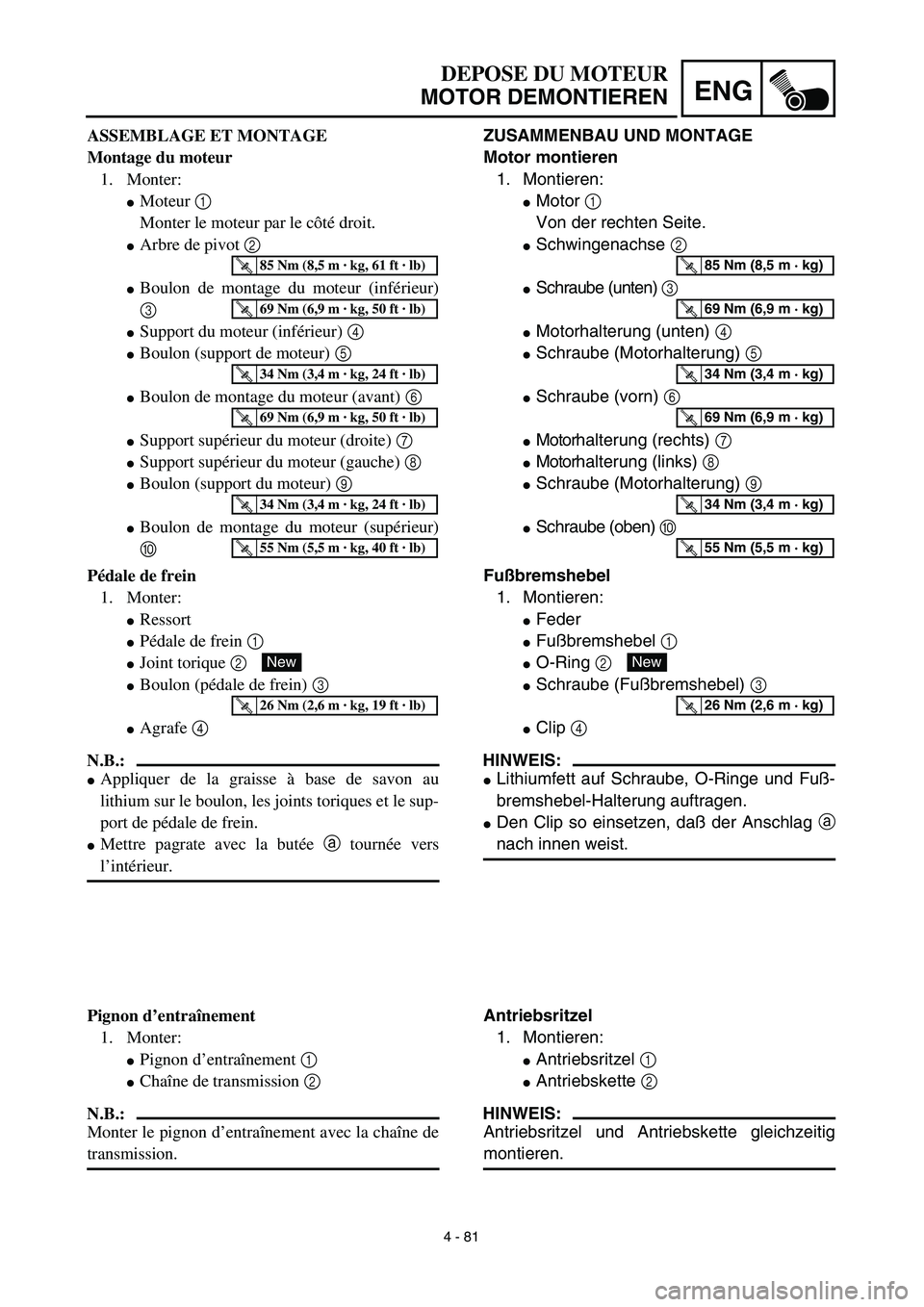

4 - 81
ENG
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
ZUSAMMENBAU UND MONTAGE
Motor montieren
1. Montieren:
Motor 1
Von der rechten Seite.
Schwingenachse 2
Schraube (unten) 3
Motorhalterung (unten) 4
Schraube (Motorhalterung) 5
Schraube (vorn) 6
Motorhalterung (rechts) 7
Motorhalterung (links) 8
Schraube (Motorhalterung) 9
Schraube (oben) 0
T R..85 Nm (8,5 m · kg)
T R..69 Nm (6,9 m · kg)
T R..34 Nm (3,4 m · kg)
T R..69 Nm (6,9 m · kg)
T R..34 Nm (3,4 m · kg)
T R..55 Nm (5,5 m · kg)
Fußbremshebel
1. Montieren:
Feder
Fußbremshebel 1
O-Ring 2
Schraube (Fußbremshebel) 3
Clip 4
HINWEIS:
Lithiumfett auf Schraube, O-Ringe und Fuß-
bremshebel-Halterung auftragen.
Den Clip so einsetzen, daß der Anschlag a
nach innen weist.
New
T R..26 Nm (2,6 m · kg)
Antriebsritzel
1. Montieren:
Antriebsritzel 1
Antriebskette 2
HINWEIS:
Antriebsritzel und Antriebskette gleichzeitig
montieren. ASSEMBLAGE ET MONTAGE
Montage du moteur
1. Monter:
Moteur 1
Monter le moteur par le côté droit.
Arbre de pivot 2
Boulon de montage du moteur (inférieur)
3
Support du moteur (inférieur) 4
Boulon (support de moteur) 5
Boulon de montage du moteur (avant) 6
Support supérieur du moteur (droite) 7
Support supérieur du moteur (gauche) 8
Boulon (support du moteur) 9
Boulon de montage du moteur (supérieur)
0
T R..85 Nm (8,5 m · kg, 61 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
Pédale de frein
1. Monter:
Ressort
Pédale de frein 1
Joint torique 2
Boulon (pédale de frein) 3
Agrafe 4
N.B.:
Appliquer de la graisse à base de savon au
lithium sur le boulon, les joints toriques et le sup-
port de pédale de frein.
Mettre pagrate avec la butée a tournée vers
l’intérieur.
New
T R..26 Nm (2,6 m · kg, 19 ft · lb)
Pignon d’entraînement
1. Monter:
Pignon d’entraînement 1
Chaîne de transmission 2
N.B.:
Monter le pignon d’entraînement avec la chaîne de
transmission.

ENG

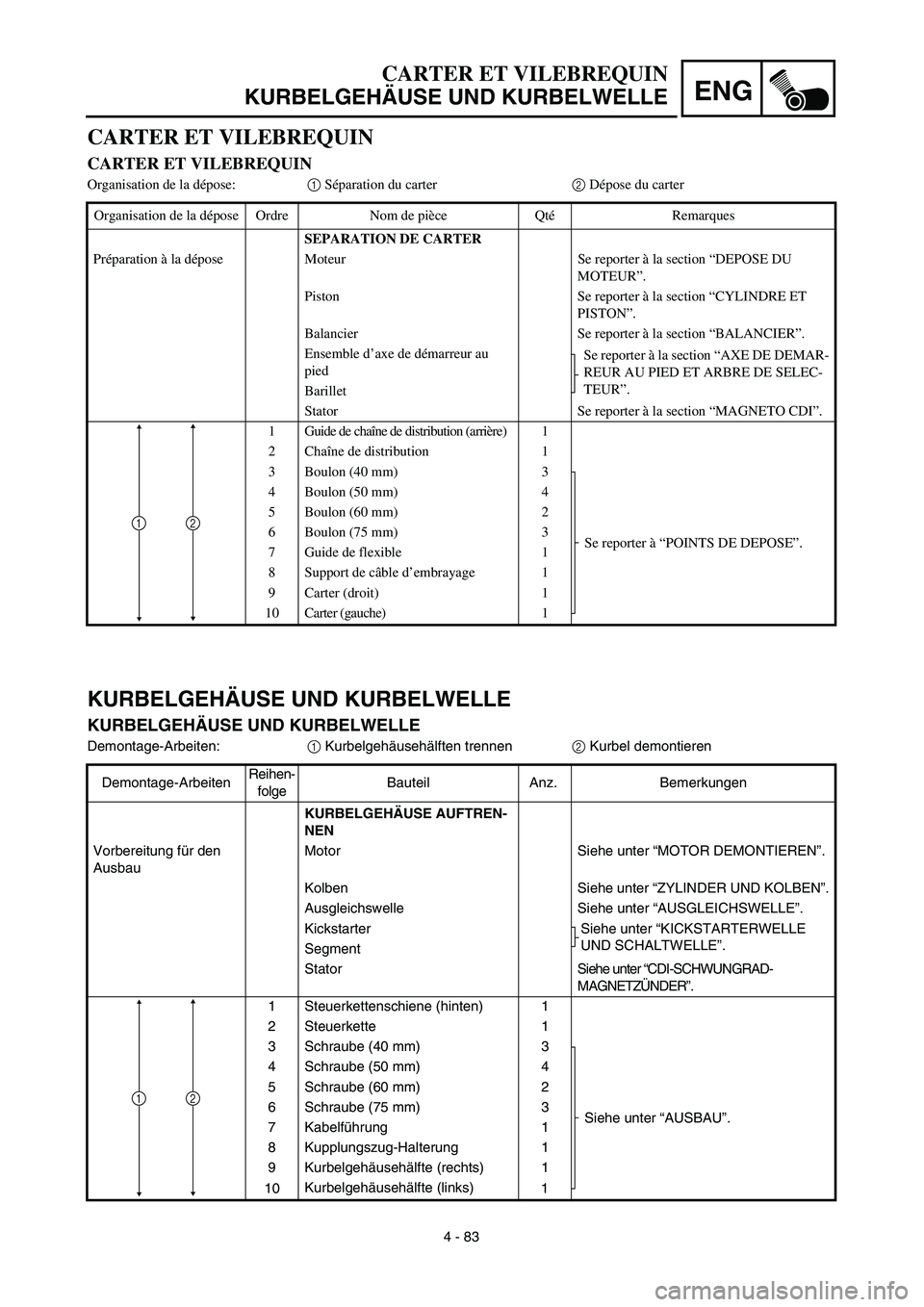

4 - 83
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
KURBELGEHÄUSE UND KURBELWELLE
KURBELGEHÄUSE UND KURBELWELLE
Demontage-Arbeiten:1 Kurbelgehäusehälften trennen2 Kurbel demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
KURBELGEHÄUSE AUFTREN-
NEN
Vorbereitung für den
AusbauMotor Siehe unter “MOTOR DEMONTIEREN”.
Kolben Siehe unter “ZYLINDER UND KOLBEN”.
Ausgleichswelle Siehe unter “AUSGLEICHSWELLE”.
Kickstarter Siehe unter “KICKSTARTERWELLE
UND SCHALTWELLE”.
Segment
StatorSiehe unter “CDI-SCHWUNGRAD-
MAGNETZÜNDER”.
1 Steuerkettenschiene (hinten) 1
2 Steuerkette 1
3 Schraube (40 mm) 3
Siehe unter “AUSBAU”. 4 Schraube (50 mm) 4
5 Schraube (60 mm) 2
6 Schraube (75 mm) 3
7 Kabelführung 1
8 Kupplungszug-Halterung 1
9 Kurbelgehäusehälfte (rechts) 1
10Kurbelgehäusehälfte (links)
1
21
CARTER ET VILEBREQUIN
CARTER ET VILEBREQUIN
Organisation de la dépose:1 Séparation du carter2 Dépose du carter
Organisation de la dépose Ordre Nom de pièce QtéRemarques
SEPARATION DE CARTER
Préparation à la dépose Moteur Se reporter à la section “DEPOSE DU
MOTEUR”.
Piston Se reporter à la section “CYLINDRE ET
PISTON”.
Balancier Se reporter à la section “BALANCIER”.
Ensemble d’axe de démarreur au
piedSe reporter à la section “AXE DE DEMAR-
REUR AU PIED ET ARBRE DE SELEC-
TEUR”.
Barillet
Stator Se reporter à la section “MAGNETO CDI”.
1 Guide de chaîne de distribution (arrière) 1
2 Chaîne de distribution 1
3 Boulon (40 mm) 3
Se reporter à “POINTS DE DEPOSE”. 4 Boulon (50 mm) 4
5 Boulon (60 mm) 2
6 Boulon (75 mm) 3
7 Guide de flexible 1
8 Support de câble d’embrayage 1
9 Carter (droit) 1
10 Carter (gauche) 1
21

ENG

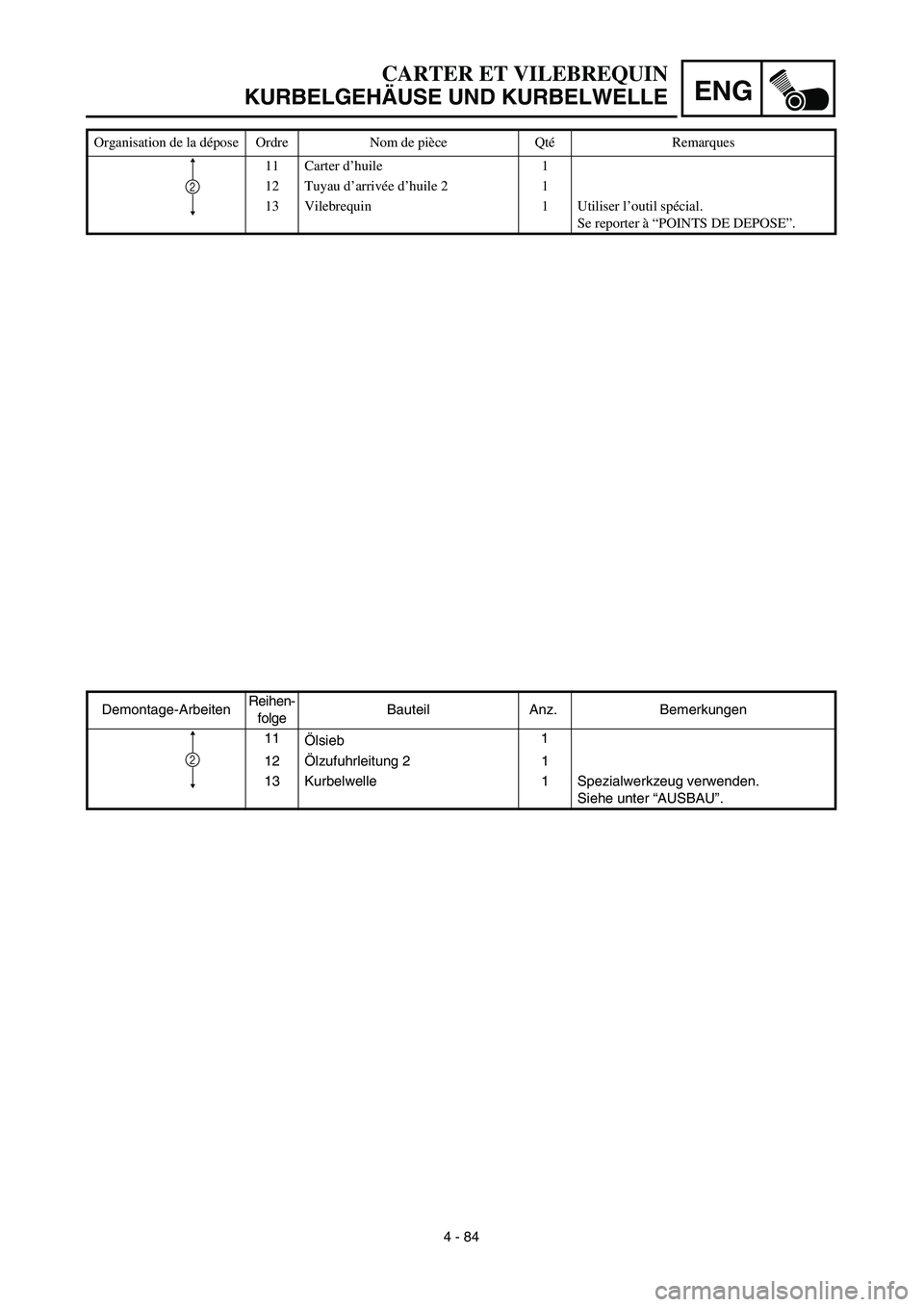

4 - 84
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
11
Ölsieb1
12Ölzufuhrleitung 2 1
13 Kurbelwelle 1 Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”.
2
Organisation de la dépose Ordre Nom de pièce QtéRemarques
11 Carter d’huile 1
12 Tuyau d’arrivée d’huile 2 1
13 Vilebrequin 1 Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
2

ENG

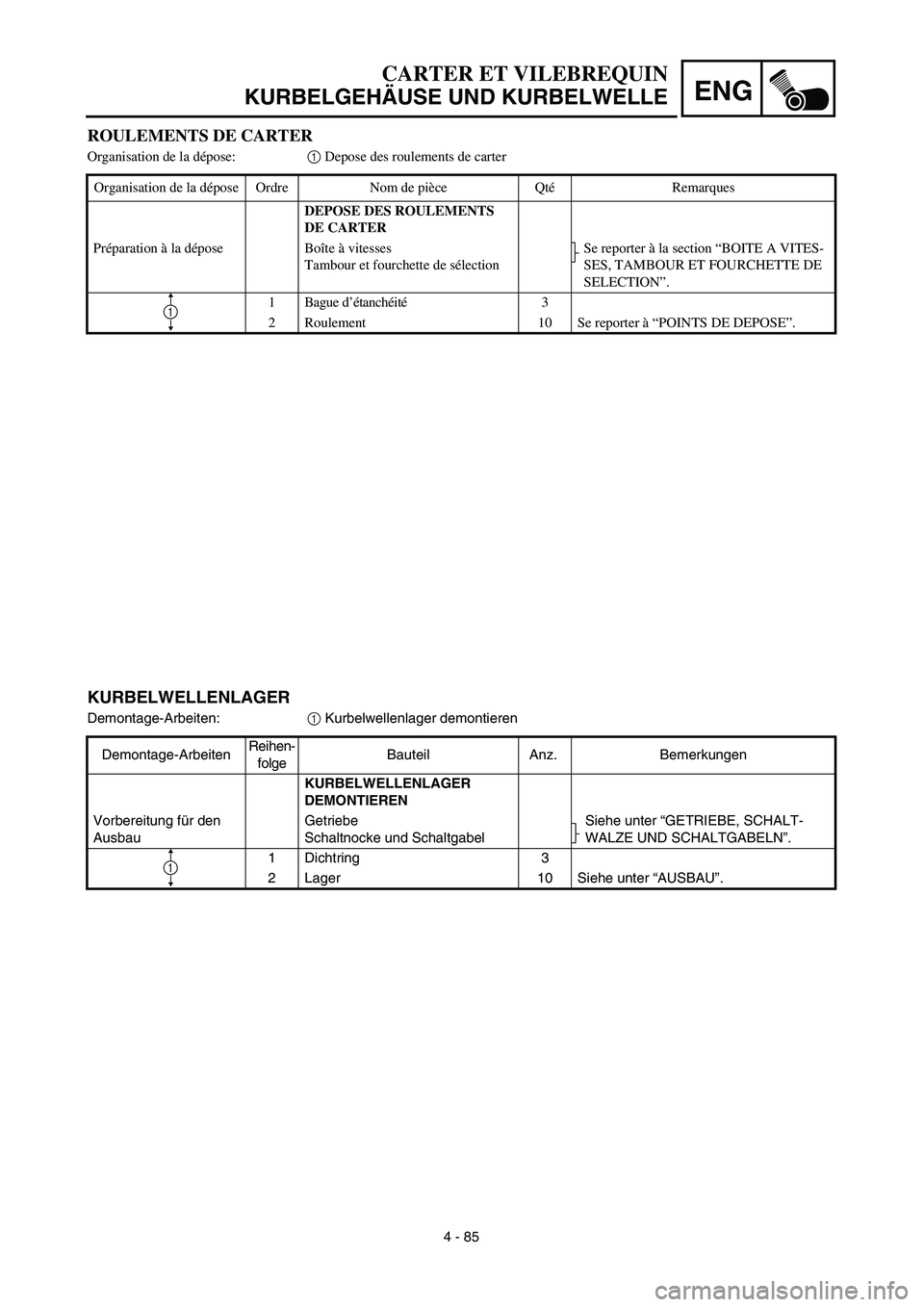

4 - 85
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
KURBELWELLENLAGER
Demontage-Arbeiten:1 Kurbelwellenlager demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
KURBELWELLENLAGER
DEMONTIEREN
Vorbereitung für den
AusbauGetriebe
Schaltnocke und SchaltgabelSiehe unter “GETRIEBE, SCHALT-
WALZE UND SCHALTGABELN”.
1 Dichtring 3
2 Lager 10 Siehe unter “AUSBAU”.
1
ROULEMENTS DE CARTER
Organisation de la dépose:1 Depose des roulements de carter
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DES ROULEMENTS
DE CARTER
Préparation à la dépose Boîte à vitesses
Tambour et fourchette de sélectionSe reporter à la section “BOITE A VITES-
SES, TAMBOUR ET FOURCHETTE DE
SELECTION”.
1 Bague d’étanchéité3
2 Roulement 10 Se reporter à “POINTS DE DEPOSE”.
1

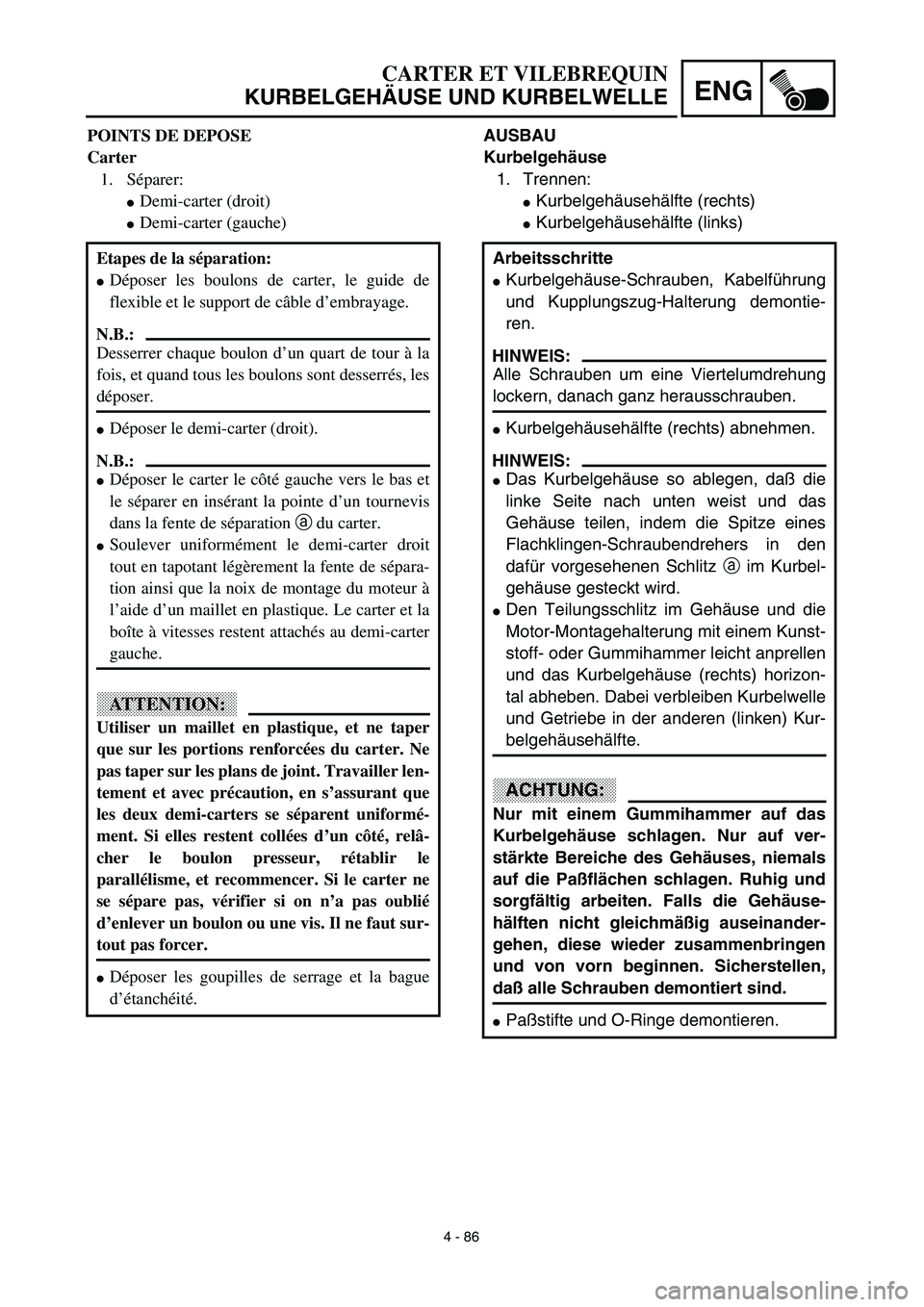

4 - 86
ENG
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
AUSBAU
Kurbelgehäuse
1. Trennen:
Kurbelgehäusehälfte (rechts)
Kurbelgehäusehälfte (links)
Arbeitsschritte
Kurbelgehäuse-Schrauben, Kabelführung
und Kupplungszug-Halterung demontie-
ren.
HINWEIS:
Alle Schrauben um eine Viertelumdrehung
lockern, danach ganz herausschrauben.
Kurbelgehäusehälfte (rechts) abnehmen.
HINWEIS:
Das Kurbelgehäuse so ablegen, daß die
linke Seite nach unten weist und das
Gehäuse teilen, indem die Spitze eines
Flachklingen-Schraubendrehers in den
dafür vorgesehenen Schlitz a im Kurbel-
gehäuse gesteckt wird.
Den Teilungsschlitz im Gehäuse und die
Motor-Montagehalterung mit einem Kunst-
stoff- oder Gummihammer leicht anprellen
und das Kurbelgehäuse (rechts) horizon-
tal abheben. Dabei verbleiben Kurbelwelle
und Getriebe in der anderen (linken) Kur-
belgehäusehälfte.
ACHTUNG:
Nur mit einem Gummihammer auf das
Kurbelgehäuse schlagen. Nur auf ver-
stärkte Bereiche des Gehäuses, niemals
auf die Paßflächen schlagen. Ruhig und
sorgfältig arbeiten. Falls die Gehäuse-
hälften nicht gleichmäßig auseinander-
gehen, diese wieder zusammenbringen
und von vorn beginnen. Sicherstellen,
daß alle Schrauben demontiert sind.
Paßstifte und O-Ringe demontieren.
POINTS DE DEPOSE
Carter
1. Séparer:
Demi-carter (droit)
Demi-carter (gauche)
Etapes de la séparation:
Déposer les boulons de carter, le guide de
flexible et le support de câble d’embrayage.
N.B.:
Desserrer chaque boulon d’un quart de tour à la
fois, et quand tous les boulons sont desserrés, les
déposer.
Déposer le demi-carter (droit).
N.B.:
Déposer le carter le côté gauche vers le bas et
le séparer en insérant la pointe d’un tournevis
dans la fente de séparation a du carter.
Soulever uniformément le demi-carter droit
tout en tapotant légèrement la fente de sépara-
tion ainsi que la noix de montage du moteur à
l’aide d’un maillet en plastique. Le carter et la
boîte à vitesses restent attachés au demi-carter
gauche.
ATTENTION:
Utiliser un maillet en plastique, et ne taper
que sur les portions renforcées du carter. Ne
pas taper sur les plans de joint. Travailler len-
tement et avec précaution, en s’assurant que
les deux demi-carters se séparent uniformé-
ment. Si elles restent collées d’un côté, relâ-
cher le boulon presseur, rétablir le
parallélisme, et recommencer. Si le carter ne
se sépare pas, vérifier si on n’a pas oublié
d’enlever un boulon ou une vis. Il ne faut sur-
tout pas forcer.
Déposer les goupilles de serrage et la bague
d’étanchéité.

4 - 88
ENG

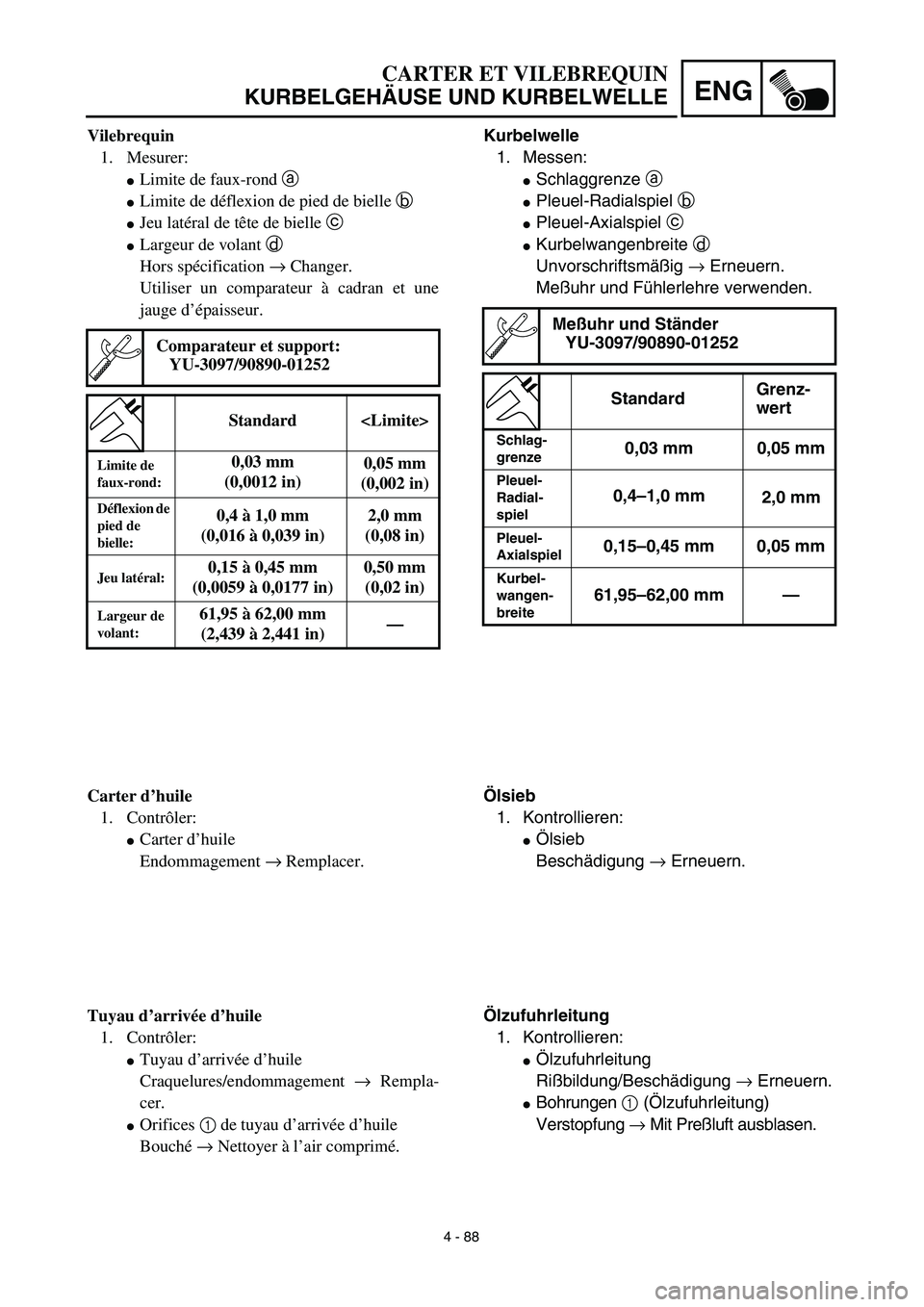

CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
Kurbelwelle
1. Messen:
Schlaggrenze a
Pleuel-Radialspiel b
Pleuel-Axialspiel c
Kurbelwangenbreite d
Unvorschriftsmäßig → Erneuern.
Meßuhr und Fühlerlehre verwenden.
Meßuhr und Ständer
YU-3097/90890-01252
StandardGrenz-
wert
Schlag-
grenze0,03 mm 0,05 mm
Pleuel-
Radial-
spiel
0,4–1,0 mm
2,0 mm
Pleuel-
Axialspiel0,15–0,45 mm 0,05 mm
Kurbel-
wangen-
breite
61,95–62,00 mm—
Ölsieb
1. Kontrollieren:
Ölsieb
Beschädigung → Erneuern.
Ölzufuhrleitung
1. Kontrollieren:
Ölzufuhrleitung
Rißbildung/Beschädigung → Erneuern.
Bohrungen 1 (Ölzufuhrleitung)
Verstopfung → Mit Preßluft ausblasen. Vilebrequin
1. Mesurer:
Limite de faux-rond a
Limite de déflexion de pied de bielle b
Jeu latéral de tête de bielle c
Largeur de volant d
Hors spécification → Changer.
Utiliser un comparateur à cadran et une
jauge d’épaisseur.
Comparateur et support:
YU-3097/90890-01252
Standard
Limite de
faux-rond:0,03 mm
(0,0012 in)0,05 mm
(0,002 in)
Déflexion de
pied de
bielle:0,4 à 1,0 mm
(0,016 à 0,039 in)2,0 mm
(0,08 in)
Jeu latéral:0,15 à 0,45 mm
(0,0059 à 0,0177 in)0,50 mm
(0,02 in)
Largeur de
volant:61,95 à 62,00 mm
(2,439 à 2,441 in)—
Carter d’huile
1. Contrôler:
Carter d’huile
Endommagement → Remplacer.
Tuyau d’arrivée d’huile
1. Contrôler:
Tuyau d’arrivée d’huile
Craquelures/endommagement → Rempla-
cer.
Orifices 1 de tuyau d’arrivée d’huile
Bouché → Nettoyer à l’air comprimé.

ENG

4 - 92

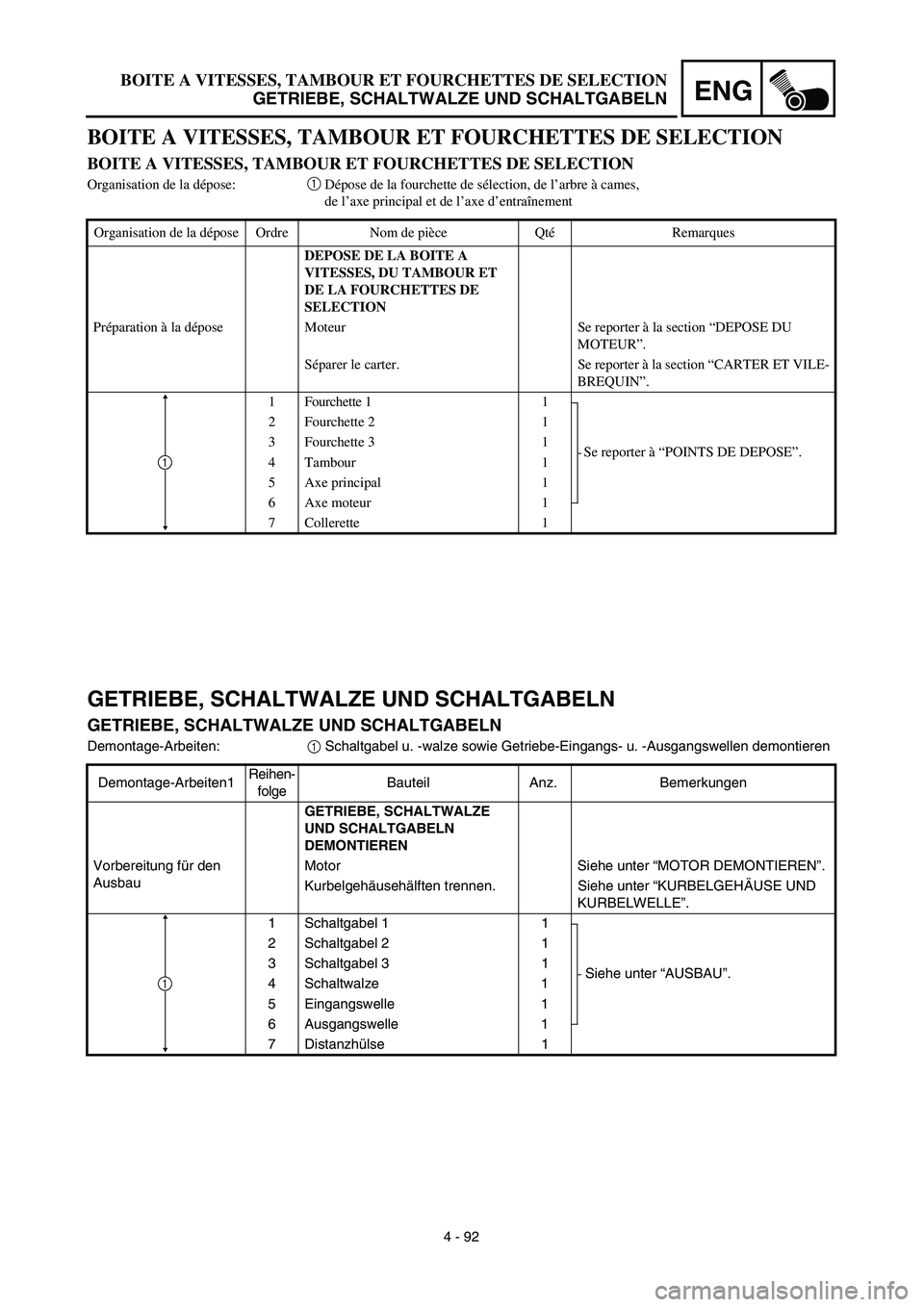

BOITE A VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
Demontage-Arbeiten:
1
Schaltgabel u. -walze sowie Getriebe-Eingangs- u. -Ausgangswellen demontieren
Demontage-Arbeiten1Reihen-
folgeBauteil Anz. Bemerkungen
GETRIEBE, SCHALTWALZE
UND SCHALTGABELN
DEMONTIEREN
Vorbereitung für den
AusbauMotor Siehe unter “MOTOR DEMONTIEREN”.
Kurbelgehäusehälften trennen. Siehe unter “KURBELGEHÄUSE UND
KURBELWELLE”.
1 Schaltgabel 1 1
Siehe unter “AUSBAU”. 2 Schaltgabel 2 1
3 Schaltgabel 3 1
4 Schaltwalze 1
5 Eingangswelle 1
6 Ausgangswelle 1
7 Distanzhülse 1
1

BOITE A VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
BOITE A VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
Organisation de la dépose:
1
Dépose de la fourchette de sélection, de l’arbre à cames,
de l’axe principal et de l’axe d’entraînement
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DE LA BOITE A
VITESSES, DU TAMBOUR ET
DE LA FOURCHETTES DE
SELECTION
Préparation à la dépose Moteur Se reporter à la section “DEPOSE DU
MOTEUR”.
Séparer le carter. Se reporter à la section “CARTER ET VILE-
BREQUIN”.
1 Fourchette 1 1
Se reporter à “POINTS DE DEPOSE”. 2 Fourchette 2 1
3 Fourchette 3 1
4 Tambour 1
5 Axe principal 1
6 Axe moteur 1
7 Collerette 1
1

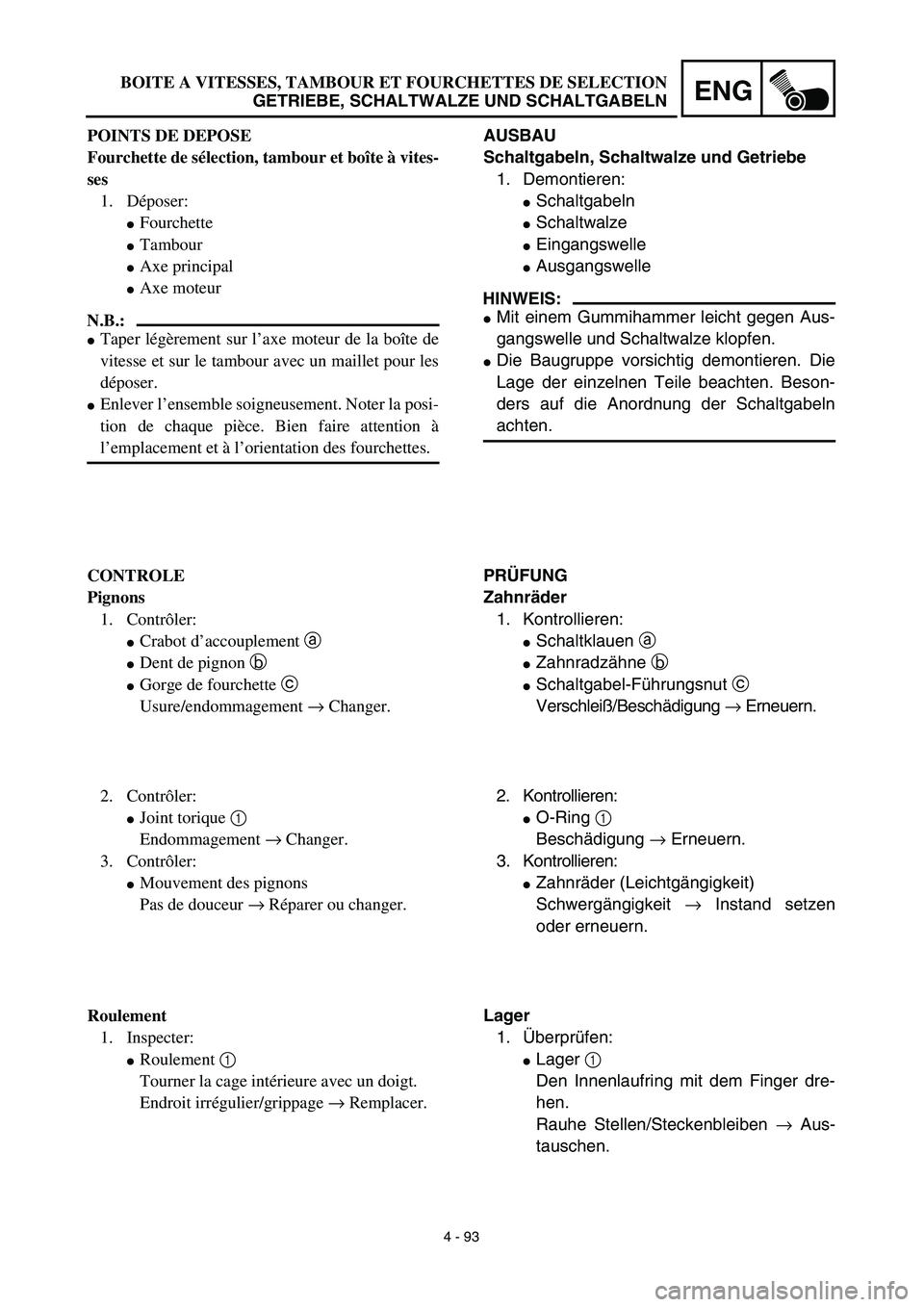

4 - 93
ENG

BOITE A VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
AUSBAU
Schaltgabeln, Schaltwalze und Getriebe
1. Demontieren:

Schaltgabeln

Schaltwalze

Eingangswelle

Ausgangswelle
HINWEIS:


Mit einem Gummihammer leicht gegen Aus-
gangswelle und Schaltwalze klopfen.

Die Baugruppe vorsichtig demontieren. Die
Lage der einzelnen Teile beachten. Beson-
ders auf die Anordnung der Schaltgabeln
achten.
PRÜFUNG
Zahnräder
1. Kontrollieren:

Schaltklauen
a


Zahnradzähne
b


Schaltgabel-Führungsnut
c

Verschleiß/Beschädigung
→
Erneuern.
2. Kontrollieren:

O-Ring
1

Beschädigung
→
Erneuern.
3. Kontrollieren:

Zahnräder (Leichtgängigkeit)
Schwergängigkeit → Instand setzen
oder erneuern.
Lager
1.Überprüfen:
Lager 1
Den Innenlaufring mit dem Finger dre-
hen.
Rauhe Stellen/Steckenbleiben → Aus-
tauschen. POINTS DE DEPOSE
Fourchette de sélection, tambour et boîte à vites-
ses
1. Déposer:
Fourchette
Tambour
Axe principal
Axe moteur
N.B.:
Taper légèrement sur l’axe moteur de la boîte de
vitesse et sur le tambour avec un maillet pour les
déposer.
Enlever l’ensemble soigneusement. Noter la posi-
tion de chaque pièce. Bien faire attention à
l’emplacement et à l’orientation des fourchettes.
CONTROLE
Pignons
1. Contrôler:
Crabot d’accouplement a
Dent de pignon b
Gorge de fourchette c
Usure/endommagement → Changer.
2. Contrôler:
Joint torique 1
Endommagement → Changer.
3. Contrôler:
Mouvement des pignons
Pas de douceur → Réparer ou changer.
Roulement
1. Inspecter:
Roulement 1
Tourner la cage intérieure avec un doigt.
Endroit irrégulier/grippage → Remplacer.

5 - 1
CHAS

FAHRWERK
VORDER- UND HINTERRAD
Demontage-Arbeiten:
1
Vorderrad demontieren
2
Radlager demontieren
3
Bremsscheibe demontieren
Demontage-ArbeitenReihen-
folgeBauteilAnz.Bemerkungen
Vorbereitung für den
Ausbau
VORDERRAD DEMONTIEREN
Das Motorrad am Motor auf-
bocken.
WARNUNG

Das Motorrad gegen Umfallen sichern.
1 Schlauchabdeckung 1
2 Schraube (Halterung) 2Nur lockern.
3 Schraube (Achshalterung) 4 Nur lockern.
4 Mutter (Vorderachse) 1
5 Vorderachse 1
6 Vorderrad 1
7Hülse 2
8 Dichtring 2
9 Lager 2 Siehe unter “AUSBAU”.
10
Bremsscheibe1
2
31
3

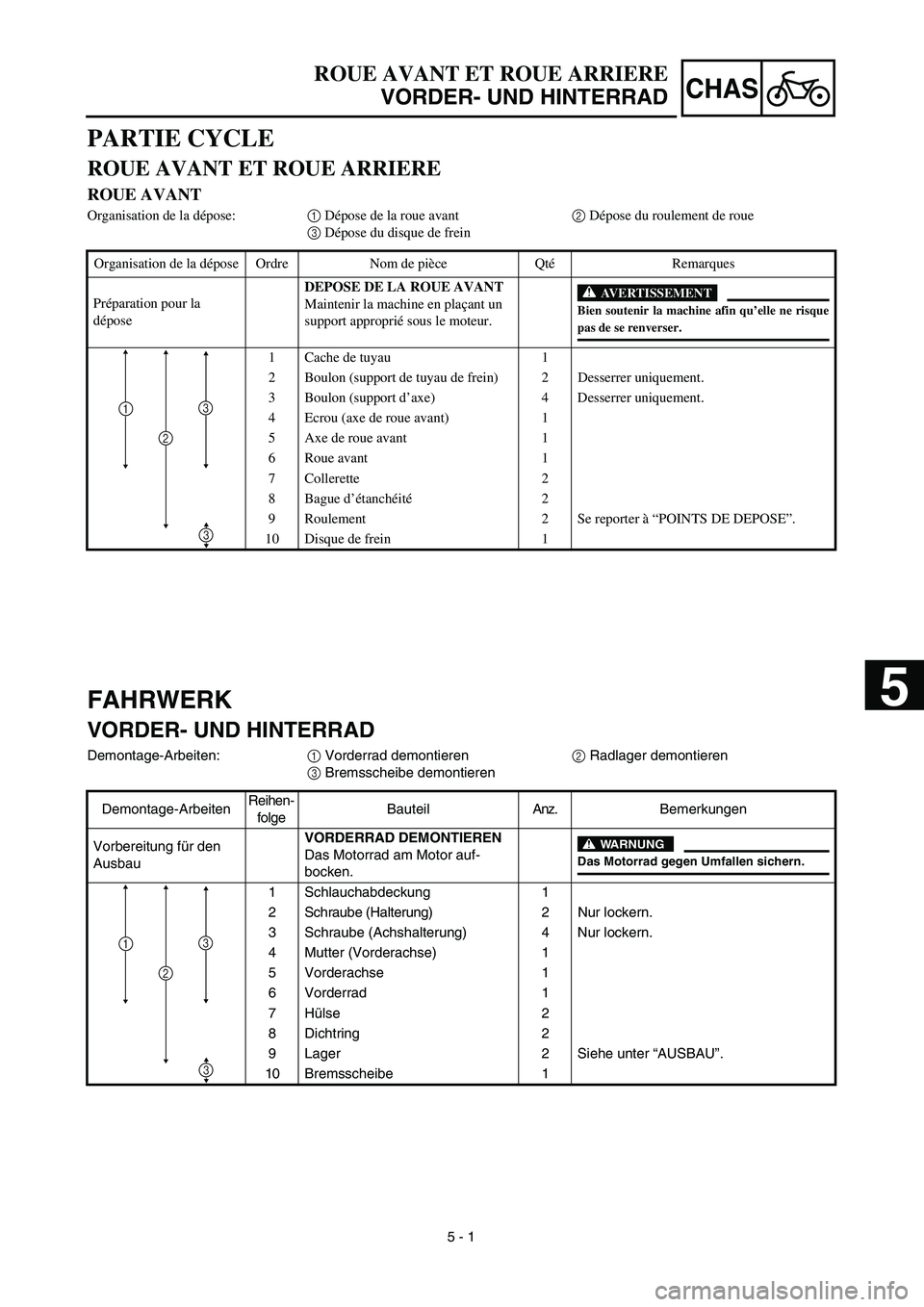

ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
PARTIE CYCLE
ROUE AVANT ET ROUE ARRIERE
ROUE AVANT
Organisation de la dépose:
1
Dépose de la roue avant
2
Dépose du roulement de roue
3
Dépose du disque de frein
Organisation de la dépose Ordre Nom de pièce QtéRemarques
Préparation pour la
dépose
DEPOSE DE LA ROUE AVANT
Maintenir la machine en plaçant un
support approprié sous le moteur.
AVERTISSEMENT

Bien soutenir la machine afin qu’elle ne risque
pas de se renverser.
1 Cache de tuyau 1
2 Boulon (support de tuyau de frein) 2 Desserrer uniquement.
3 Boulon (support d’axe) 4 Desserrer uniquement.
4 Ecrou (axe de roue avant) 1
5 Axe de roue avant 1
6 Roue avant 1
7 Collerette 2
8 Bague d’étanchéité2
9 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
10 Disque de frein1
2
31
3





5

5 - 2
CHAS

HINTERRAD
Demontage-Arbeiten:
1
Hinterrad demontieren
2
Radlager demontieren
3
Bremsscheibe demontieren
Demontage-ArbeitenReihen-
folgeBauteilAnz.Bemerkungen
Vorbereitung für den
Ausbau
HINTERRAD DEMONTIEREN
Das Motorrad am Motor auf-
bocken.
WARNUNG

Das Motorrad gegen Umfallen sichern.
1 Mutter (Hinterachse) 1
2 Hinterachse 1
3 Kettenspannerblech 2
4 Hinterrad 1 Siehe unter “AUSBAU”.
5Hülse 2
6 Kettenrad 1
7 Dichtring 2
8 Sicherungsring 1
9 Lager 2 Siehe unter “AUSBAU”.
10
Bremsscheibe1
2
31
3

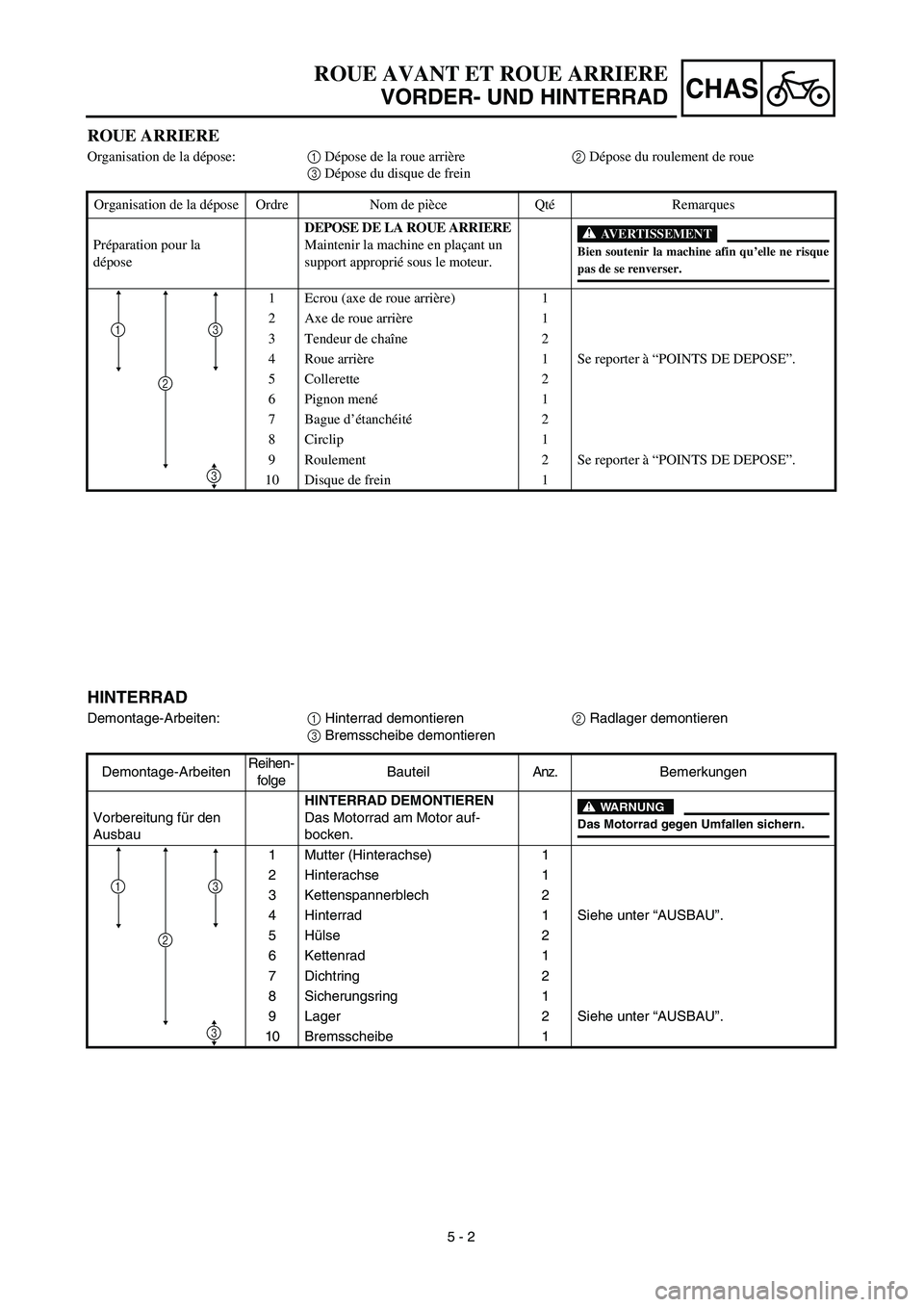

ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
ROUE ARRIERE
Organisation de la dépose:
1
Dépose de la roue arrière
2
Dépose du roulement de roue
3
Dépose du disque de frein
Organisation de la dépose Ordre Nom de pièce QtéRemarques
Préparation pour la
dépose
DEPOSE DE LA ROUE ARRIERE
Maintenir la machine en plaçant un
support approprié sous le moteur.
AVERTISSEMENT

Bien soutenir la machine afin qu’elle ne risque
pas de se renverser.
1 Ecrou (axe de roue arrière) 1
2 Axe de roue arrière 1
3 Tendeur de chaîne 2
4 Roue arrière 1 Se reporter à “POINTS DE DEPOSE”.
5 Collerette 2
6 Pignon mené1
7 Bague d’étanchéité2
8 Circlip 1
9 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
10
Disque de frein1
2
31
3
