YAMAHA YZ450F 2003 Notices Demploi (in French)

TUN
Vergaser-Einstellteile
Bauteil Größe Teilenummer
Hauptdüse Fett
(STD)
Mager178
175
172
170
168
165
162
160
158
155
1524MX-14943-93
4MX-14943-42
4MX-14943-92
4MX-14943-41
4MX-14943-91
4MX-14943-40
4MX-14943-90
4MX-14943-39
4MX-14943-89
4MX-14943-38
4MX-14943-88
Leerlaufdüse Fett
(STD)
Mager50
48
45
42
40
38
354MX-14948-07
4MX-14948-06
4MX-14948-05
4MX-14948-04
4MX-14948-03
4MX-14948-02
4MX-14948-01
Düsennadel Fett
(STD)
MagerCVM
CVN
CVP
CVQ
CVR
CVS
CVT5TA-14916-VM
5TA-14916-VN
5TA-14916-VP
5TA-14916-V1
5TA-14916-VR
5TA-14916-VS
5TA-14916-VT
REGLAGE
EINSTELLUNG

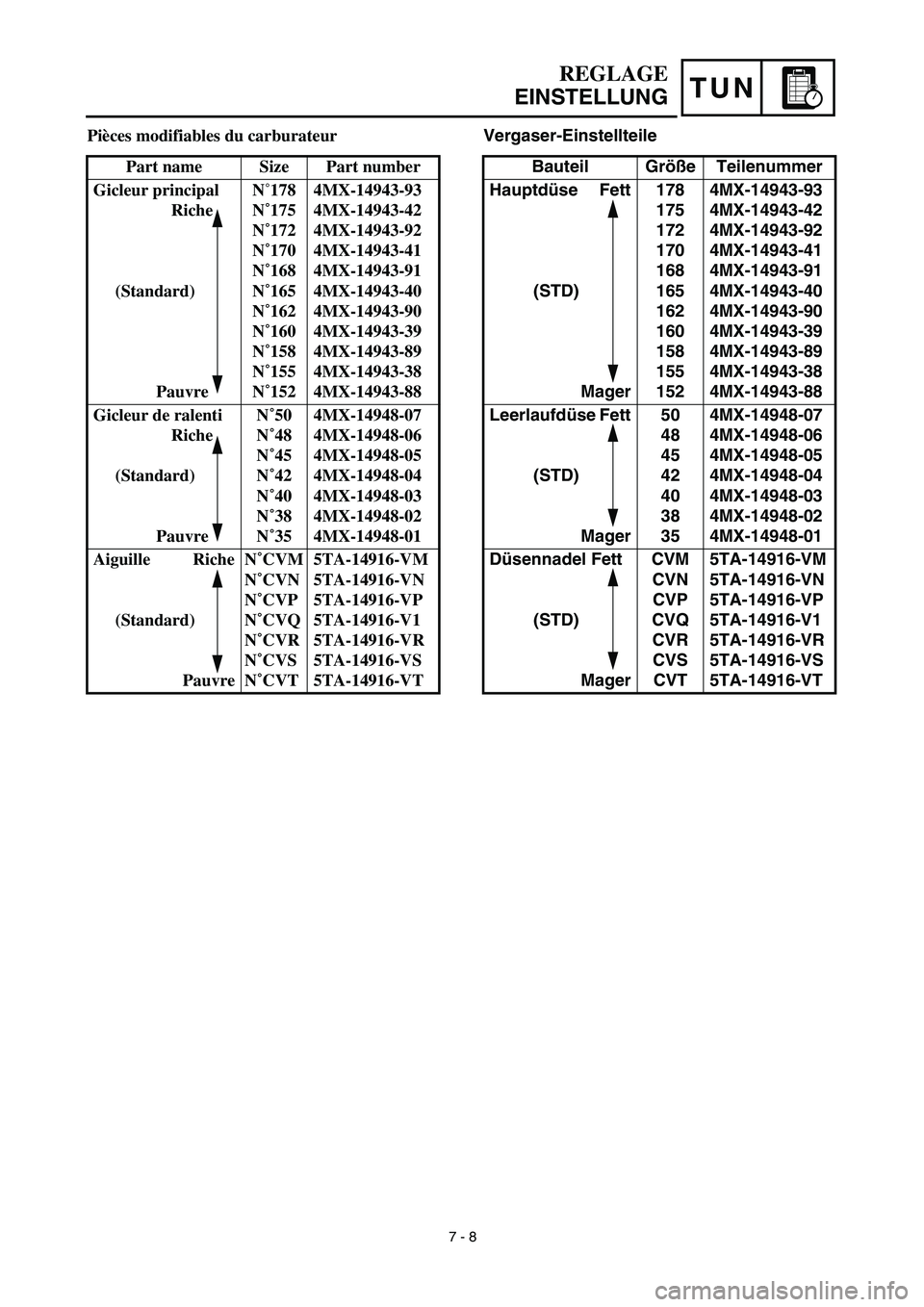

Pièces modifiables du carburateur
Part name Size Part number
Gicleur principal
Riche
(Standard)
PauvreN˚178
N˚175
N˚172
N˚170
N˚168
N˚165
N˚162
N˚160
N˚158
N˚155
N˚1524MX-14943-93
4MX-14943-42
4MX-14943-92
4MX-14943-41
4MX-14943-91
4MX-14943-40
4MX-14943-90
4MX-14943-39
4MX-14943-89
4MX-14943-38
4MX-14943-88
Gicleur de ralenti
Riche
(Standard)
PauvreN˚50
N˚48
N˚45
N˚42
N˚40
N˚38
N˚354MX-14948-07
4MX-14948-06
4MX-14948-05
4MX-14948-04
4MX-14948-03
4MX-14948-02
4MX-14948-01
Aiguille Riche
(Standard)
PauvreN˚CVM
N˚CVN
N˚CVP
N˚CVQ
N˚CVR
N˚CVS
N˚CVT5TA-14916-VM
5TA-14916-VN
5TA-14916-VP
5TA-14916-V1
5TA-14916-VR
5TA-14916-VS
5TA-14916-VT
7 - 8

7 - 9
TUN
Examples of carburetor setting depending on symptom
This should be taken simply for an example. It is necessary to set the carburetor while checking
the operating conditions of the engine.
Symptom Setting Checking
At full throttle
Hard breathing
Shearing noise
Whitish spark plug
Lean mixtureIncrease main jet calibration no.
(Gradually)Discoloration of spark plug →
If tan color, it is in good condition.
If cannot be corrected:
Clogged float valve seat
Clogged fuel hose
Clogged fuel cock
Check that the accelerator pump oper-
ates smoothly.
At full throttle
Speed pick-up stops
Slow speed pick-up
Slow response
Sooty spark plug
Rich mixtureDecrease main jet calibration no.
(Gradually)Discoloration of spark plug →
If tan color, it is in good condition.
If cannot be corrected:
Clogged air cleaner
Fuel overflow from carburetor
Lean mixture Lower jet needle clip position.
(1 groove down)
The clip position is the jet needle
groove on which the clip is installed.
The positions are numbered from the
top.
Check that the accelerator pump oper-
ates smoothly (except for rich mixture
symptom). Rich mixture Raise jet needle clip position.
(1 groove up)
1/4 ~ 3/4 throttle
Hard breathing
Lack of speedLower jet needle clip position.
(1 groove down)
1/4 ~ 1/2 throttle
Slow speed pick-up
Poor accelerationRaise jet needle clip position.
(1 groove up)
Closed to 1/4 throttle
Hard breathing
Speed downUse jet needle with a smaller diameter. Slow-speed-circuit passage
Clogged → Clean.
Overflow from carburetor
Closed to 1/4 throttle
Poor accelerationUse jet needle with a larger diameter.
Raise jet needle clip position. (1 groove
up)
Poor response in the low to
intermediate speedsRaise jet needle clip position.
If this has no effect, lower the jet needle
clip position.
Poor response when throttle
is opened quicklyCheck overall settings.
Use main jet with a lower calibration no.
Raise jet needle clip position.
(1 groove up)
If these have no effect, use a main jet
with a higher calibration no. and lower
the jet needle clip position.Check air cleaner for fouling.
Check that the accelerator pump oper-
ates smoothly.
Jet needleClip
Groobe 7 Groobe 6
Groobe 5
Groobe 4
Groobe 3
Groobe 2
Groobe 1
Leaner
↑
(Standard)
↓
Richer
*
SETTING

TUNREGLAGE

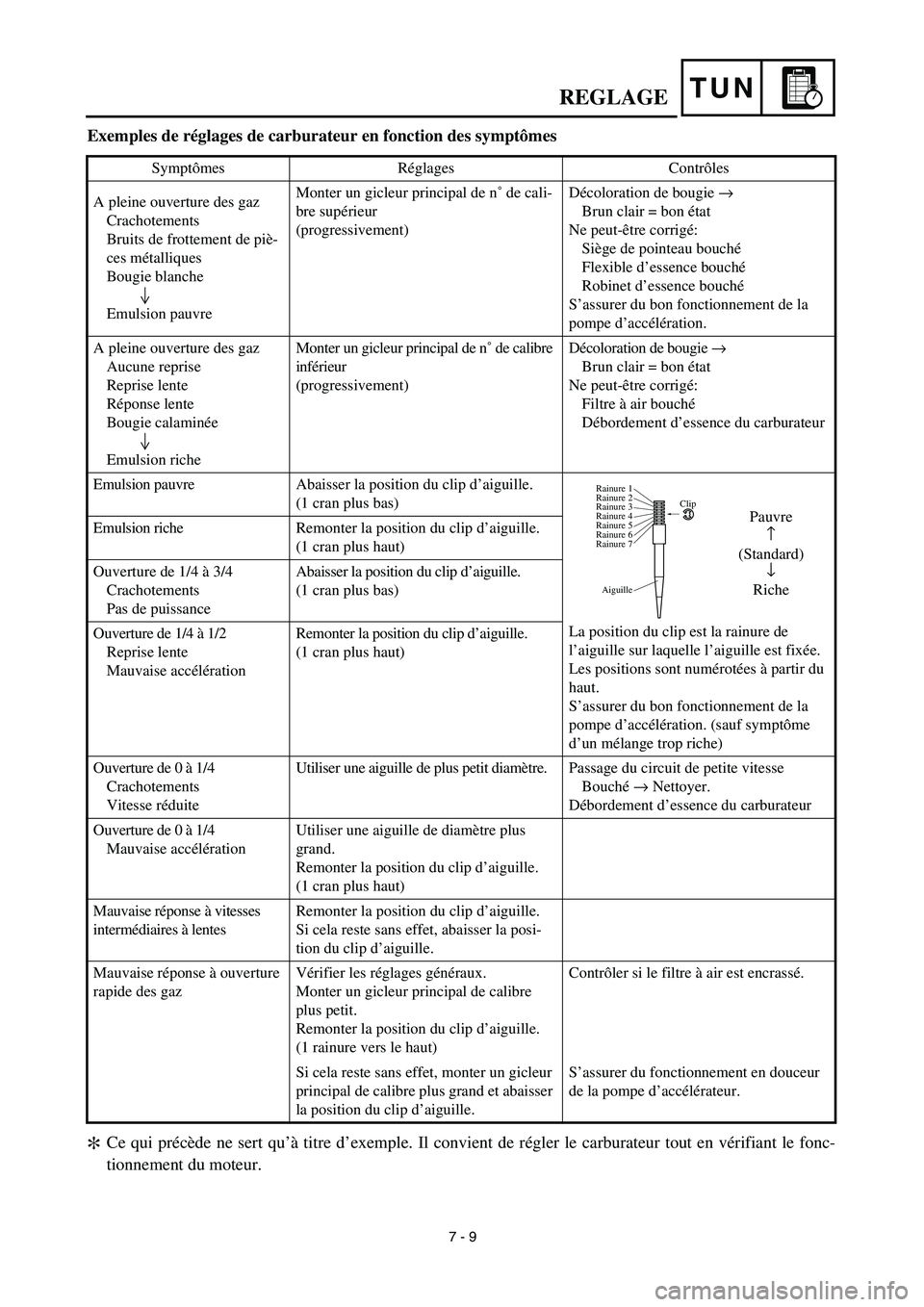

Exemples de réglages de carburateur en fonction des symptômes
Ce qui précède ne sert qu’à titre d’exemple. Il convient de régler le carburateur tout en vérifiant le fonc-
tionnement du moteur.
Symptômes Réglages Contrôles
A pleine ouverture des gaz
Crachotements
Bruits de frottement de piè-
ces métalliques
Bougie blanche
Emulsion pauvreMonter un gicleur principal de n˚ de cali-
bre supérieur
(progressivement)Décoloration de bougie →
Brun clair = bon état
Ne peut-être corrigé:
Siège de pointeau bouché
Flexible d’essence bouché
Robinet d’essence bouché
S’assurer du bon fonctionnement de la
pompe d’accélération.
A pleine ouverture des gaz
Aucune reprise
Reprise lente
Réponse lente
Bougie calaminée
Emulsion richeMonter un gicleur principal de n˚ de calibre
inférieur
(progressivement)Décoloration de bougie →
Brun clair = bon état
Ne peut-être corrigé:
Filtre à air bouché
Débordement d’essence du carburateur
Emulsion pauvreAbaisser la position du clip d’aiguille.
(1 cran plus bas)
La position du clip est la rainure de
l’aiguille sur laquelle l’aiguille est fixée.
Les positions sont numérotées à partir du
haut.
S’assurer du bon fonctionnement de la
pompe d’accélération. (sauf symptôme
d’un mélange trop riche) Emulsion richeRemonter la position du clip d’aiguille.
(1 cran plus haut)
Ouverture de 1/4 à 3/4
Crachotements
Pas de puissanceAbaisser la position du clip d’aiguille.
(1 cran plus bas)
Ouverture de 1/4 à 1/2
Reprise lente
Mauvaise accélérationRemonter la position du clip d’aiguille.
(1 cran plus haut)
Ouverture de 0 à 1/4
Crachotements
Vitesse réduiteUtiliser une aiguille de plus petit diamètre.Passage du circuit de petite vitesse
Bouché → Nettoyer.
Débordement d’essence du carburateur
Ouverture de 0 à 1/4
Mauvaise accélérationUtiliser une aiguille de diamètre plus
grand.
Remonter la position du clip d’aiguille.
(1 cran plus haut)
Mauvaise réponse à vitesses
intermédiaires à lentesRemonter la position du clip d’aiguille.
Si cela reste sans effet, abaisser la posi-
tion du clip d’aiguille.
Mauvaise réponse à ouverture
rapide des gazVérifier les réglages généraux.
Monter un gicleur principal de calibre
plus petit.
Remonter la position du clip d’aiguille.
(1 rainure vers le haut)Contrôler si le filtre à air est encrassé.
Si cela reste sans effet, monter un gicleur
principal de calibre plus grand et abaisser
la position du clip d’aiguille.S’assurer du fonctionnement en douceur
de la pompe d’accélérateur.
AiguilleClip
Rainure 7 Rainure 6
Rainure 5
Rainure 4
Rainure 3
Rainure 2
Rainure 1
Pauvre
↑
(Standard)
↓
Riche
*
7 - 9

TUNEINSTELLUNG

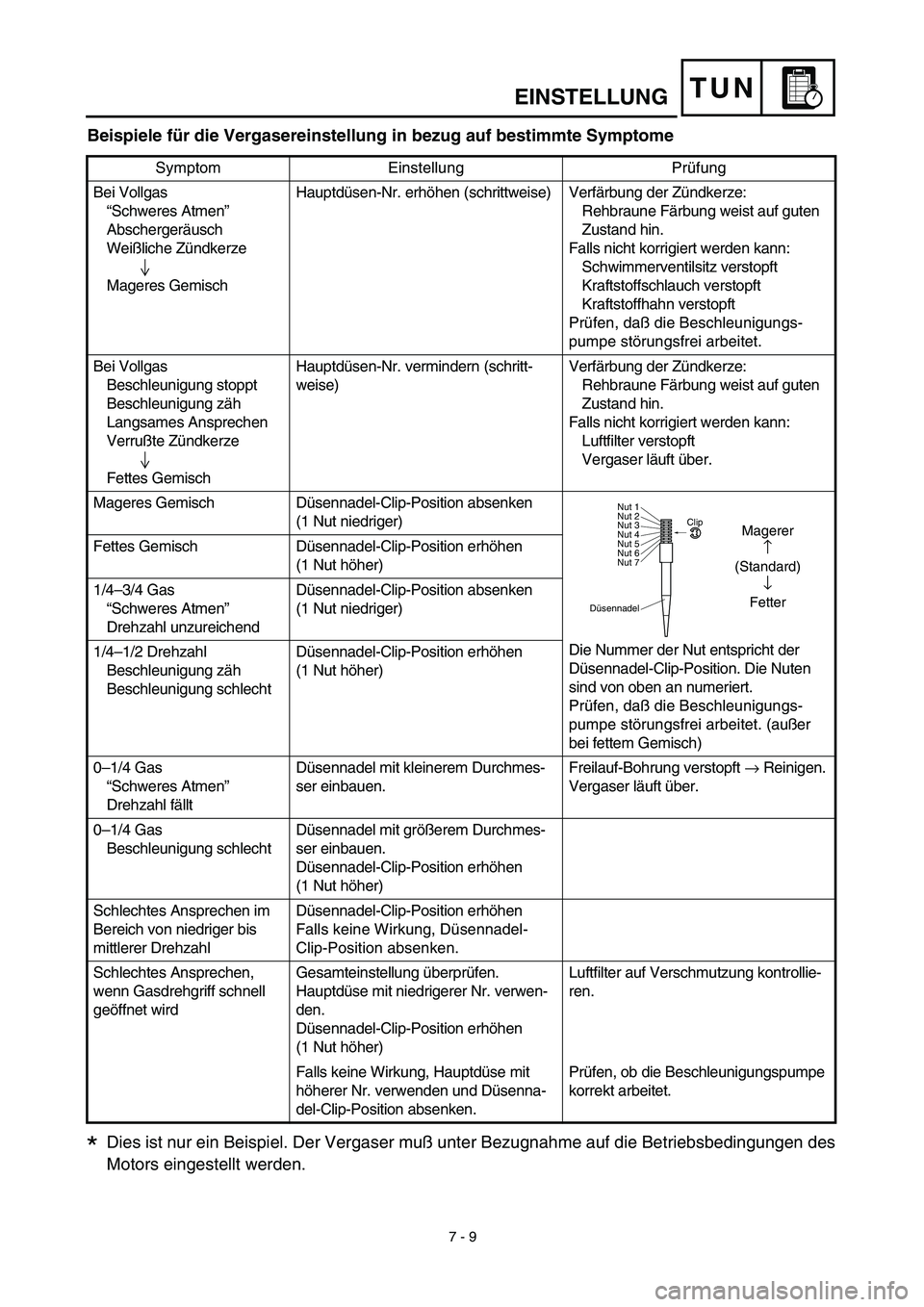

Beispiele für die Vergasereinstellung in bezug auf bestimmte Symptome
Dies ist nur ein Beispiel. Der Vergaser muß unter Bezugnahme auf die Betriebsbedingungen des
Motors eingestellt werden.
Symptom Einstellung Prüfung
Bei Vollgas
“Schweres Atmen”
Abschergeräusch
Weißliche Zündkerze
Mageres GemischHauptdüsen-Nr. erhöhen (schrittweise) Verfärbung der Zündkerze:
Rehbraune Färbung weist auf guten
Zustand hin.
Falls nicht korrigiert werden kann:
Schwimmerventilsitz verstopft
Kraftstoffschlauch verstopft
Kraftstoffhahn verstopft
Prüfen, daß die Beschleunigungs-
pumpe störungsfrei arbeitet.
Bei Vollgas
Beschleunigung stoppt
Beschleunigung zäh
Langsames Ansprechen
Verrußte Zündkerze
Fettes GemischHauptdüsen-Nr. vermindern (schritt-
weise)Verfärbung der Zündkerze:
Rehbraune Färbung weist auf guten
Zustand hin.
Falls nicht korrigiert werden kann:
Luftfilter verstopft
Vergaser läuft über.
Mageres Gemisch Düsennadel-Clip-Position absenken
(1 Nut niedriger)
Die Nummer der Nut entspricht der
Düsennadel-Clip-Position. Die Nuten
sind von oben an numeriert.
Prüfen, daß die Beschleunigungs-
pumpe störungsfrei arbeitet. (außer
bei fettem Gemisch) Fettes Gemisch Düsennadel-Clip-Position erhöhen
(1 Nut höher)
1/4–3/4 Gas
“Schweres Atmen”
Drehzahl unzureichendDüsennadel-Clip-Position absenken
(1 Nut niedriger)
1/4–1/2 Drehzahl
Beschleunigung zäh
Beschleunigung schlechtDüsennadel-Clip-Position erhöhen
(1 Nut höher)
0–1/4 Gas
“Schweres Atmen”
Drehzahl fälltDüsennadel mit kleinerem Durchmes-
ser einbauen.Freilauf-Bohrung verstopft → Reinigen.
Vergaser läuft über.
0–1/4 Gas
Beschleunigung schlechtDüsennadel mit größerem Durchmes-
ser einbauen.
Düsennadel-Clip-Position erhöhen
(1 Nut höher)
Schlechtes Ansprechen im
Bereich von niedriger bis
mittlerer DrehzahlDüsennadel-Clip-Position erhöhen
Falls keine Wirkung, Düsennadel-
Clip-Position absenken.
Schlechtes Ansprechen,
wenn Gasdrehgriff schnell
geöffnet wirdGesamteinstellung überprüfen.
Hauptdüse mit niedrigerer Nr. verwen-
den.
Düsennadel-Clip-Position erhöhen
(1 Nut höher)Luftfilter auf Verschmutzung kontrollie-
ren.
Falls keine Wirkung, Hauptdüse mit
höherer Nr. verwenden und Düsenna-
del-Clip-Position absenken.Prüfen, ob die Beschleunigungspumpe
korrekt arbeitet.
DüsennadelClip
Nut 7 Nut 6
Nut 5
Nut 4
Nut 3
Nut 2
Nut 1
Magerer
↑
(Standard)
↓
Fetter
*
7 - 9

TUN

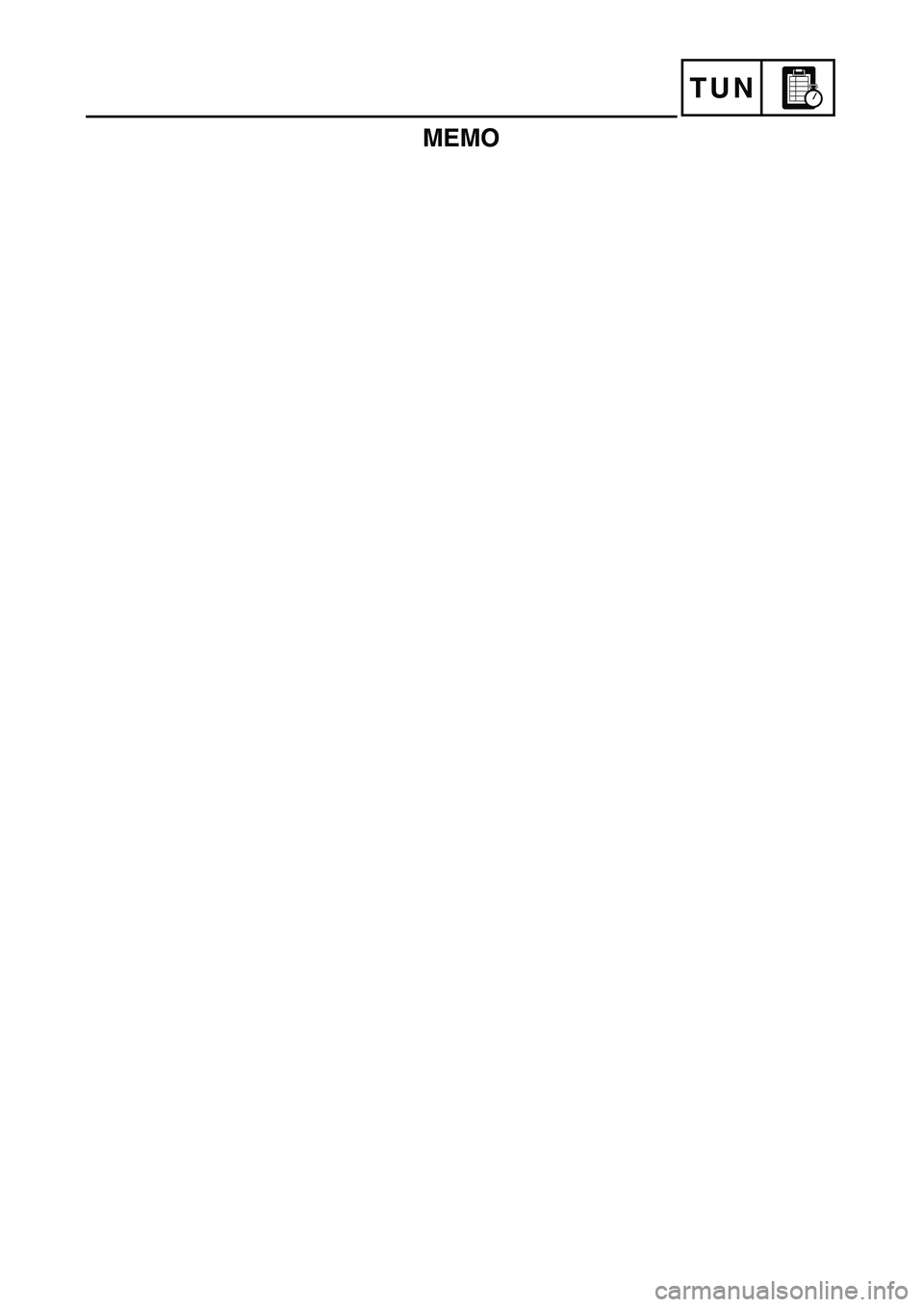

MEMO

7 - 10
TUN
EC720000
CHASSIS
EC71P002
Selection of the secondary reduction ratio
(Sprocket)
Secondary
reduction =
ratio
* For EUROPE
reduction ratio>
It is generally said that the secondary gear
ratio should be reduced for a longer straight
portion of a speed course and should be
increased for a course with many corners.
Actually, however, as the speed depends on
the ground condition of the day of the race,
be sure to run through the circuit to set the
machine suitable for the entire course.
In actuality, it is very difficult to achieve set-
tings suitable for the entire course and some
settings may be sacrificed. Thus, the settings
should be matched to the portion of the
course that has the greatest effect on the
race result. In such a case, run through the
entire course while making notes of lap times
to find the best balance; then, determine the
secondary reduction ratio.
If a course has a long straight portion where
a machine can run at maximum speed, the
machine is generally set such that it can
develop its maximum revolutions toward the
end of the straight line, with care taken to
avoid the engine over-revving.
NOTE:
Riding technique varies from rider to rider and
the performance of a machine also vary from
machine to machine. Therefore, do not imitate
other rider’s settings from the beginning but
choose your own setting according to the level
of your riding technique.Standard secondary
reduction ratio48/14 (3.429)
*47/14 (3.357)
Number of driven sprocket teeth
Number of drive sprocket teeth
SETTING

TUN

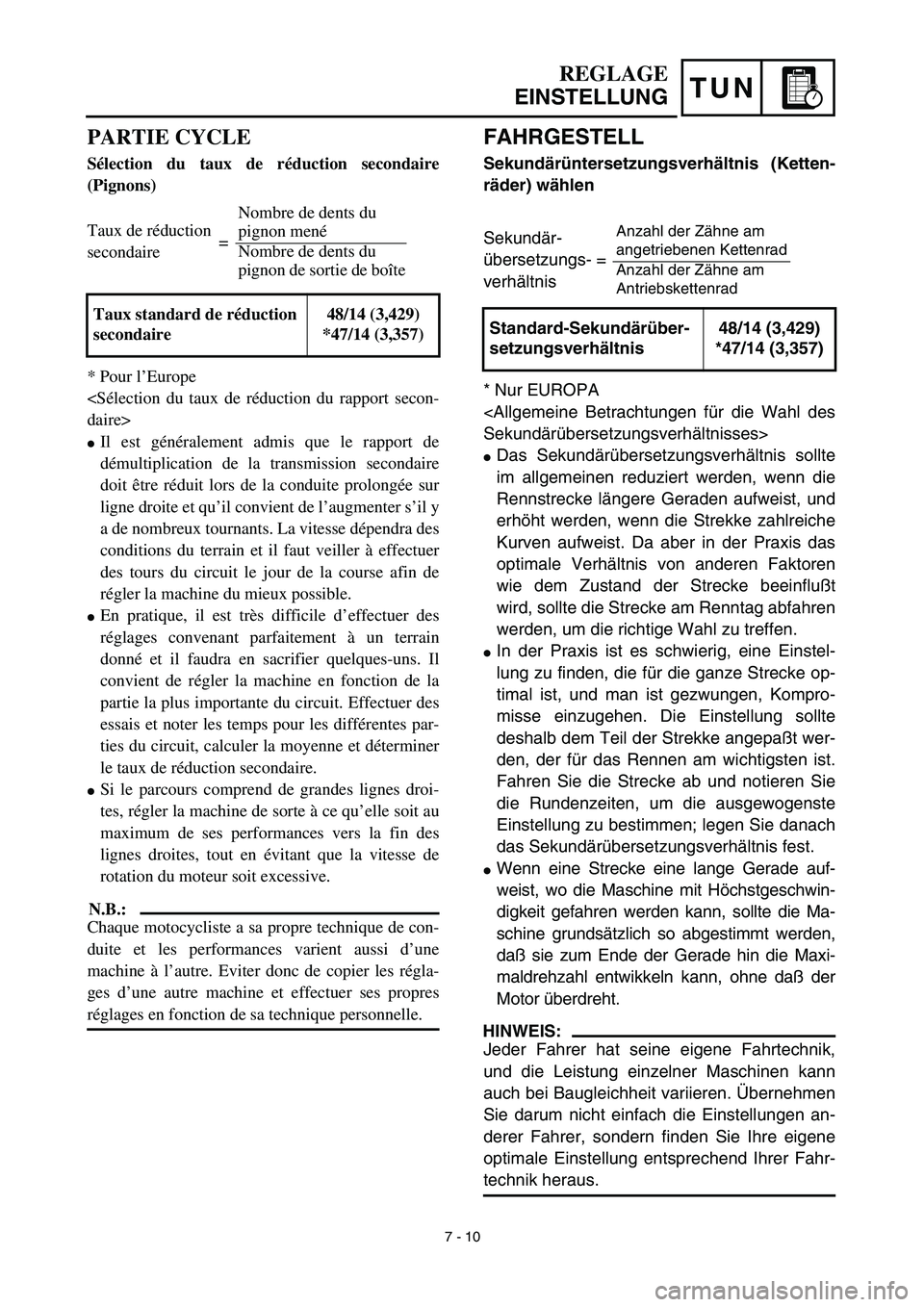

FAHRGESTELL
Sekundärüntersetzungsverhältnis (Ketten-
räder) wählen
Sekundär-
übersetzungs- =
verhältnis
* Nur EUROPA
Sekundärübersetzungsverhältnisses>
Das Sekundärübersetzungsverhältnis sollte
im allgemeinen reduziert werden, wenn die
Rennstrecke längere Geraden aufweist, und
erhöht werden, wenn die Strekke zahlreiche
Kurven aufweist. Da aber in der Praxis das
optimale Verhältnis von anderen Faktoren
wie dem Zustand der Strecke beeinflußt
wird, sollte die Strecke am Renntag abfahren
werden, um die richtige Wahl zu treffen.
In der Praxis ist es schwierig, eine Einstel-
lung zu finden, die für die ganze Strecke op-
timal ist, und man ist gezwungen, Kompro-
misse einzugehen. Die Einstellung sollte
deshalb dem Teil der Strekke angepaßt wer-
den, der für das Rennen am wichtigsten ist.
Fahren Sie die Strecke ab und notieren Sie
die Rundenzeiten, um die ausgewogenste
Einstellung zu bestimmen; legen Sie danach
das Sekundärübersetzungsverhältnis fest.
Wenn eine Strecke eine lange Gerade auf-
weist, wo die Maschine mit Höchstgeschwin-
digkeit gefahren werden kann, sollte die Ma-
schine grundsätzlich so abgestimmt werden,
daß sie zum Ende der Gerade hin die Maxi-
maldrehzahl entwikkeln kann, ohne daß der
Motor überdreht.
HINWEIS:
Jeder Fahrer hat seine eigene Fahrtechnik,
und die Leistung einzelner Maschinen kann
auch bei Baugleichheit variieren. Übernehmen
Sie darum nicht einfach die Einstellungen an-
derer Fahrer, sondern finden Sie Ihre eigene
optimale Einstellung entsprechend Ihrer Fahr-
technik heraus.Standard-Sekundärüber-
setzungsverhältnis48/14 (3,429)
*47/14 (3,357)
REGLAGE
EINSTELLUNG
Anzahl der Zähne am
angetriebenen Kettenrad
Anzahl der Zähne am
Antriebskettenrad
PARTIE CYCLE
Sélection du taux de réduction secondaire
(Pignons)
Taux de réduction
secondaire
* Pour l’Europe
daire>
Il est généralement admis que le rapport de
démultiplication de la transmission secondaire
doit être réduit lors de la conduite prolongée sur
ligne droite et qu’il convient de l’augmenter s’il y
a de nombreux tournants. La vitesse dépendra des
conditions du terrain et il faut veiller à effectuer
des tours du circuit le jour de la course afin de
régler la machine du mieux possible.
En pratique, il est très difficile d’effectuer des
réglages convenant parfaitement à un terrain
donné et il faudra en sacrifier quelques-uns. Il
convient de régler la machine en fonction de la
partie la plus importante du circuit. Effectuer des
essais et noter les temps pour les différentes par-
ties du circuit, calculer la moyenne et déterminer
le taux de réduction secondaire.
Si le parcours comprend de grandes lignes droi-
tes, régler la machine de sorte à ce qu’elle soit au
maximum de ses performances vers la fin des
lignes droites, tout en évitant que la vitesse de
rotation du moteur soit excessive.
N.B.:
Chaque motocycliste a sa propre technique de con-
duite et les performances varient aussi d’une
machine à l’autre. Eviter donc de copier les régla-
ges d’une autre machine et effectuer ses propres
réglages en fonction de sa technique personnelle. Taux standard de réduction
secondaire48/14 (3,429)
*47/14 (3,357)
Nombre de dents du
pignon mené
Nombre de dents du
pignon de sortie de boîte =
7 - 10

7 - 11
TUNSETTING
EC72N000

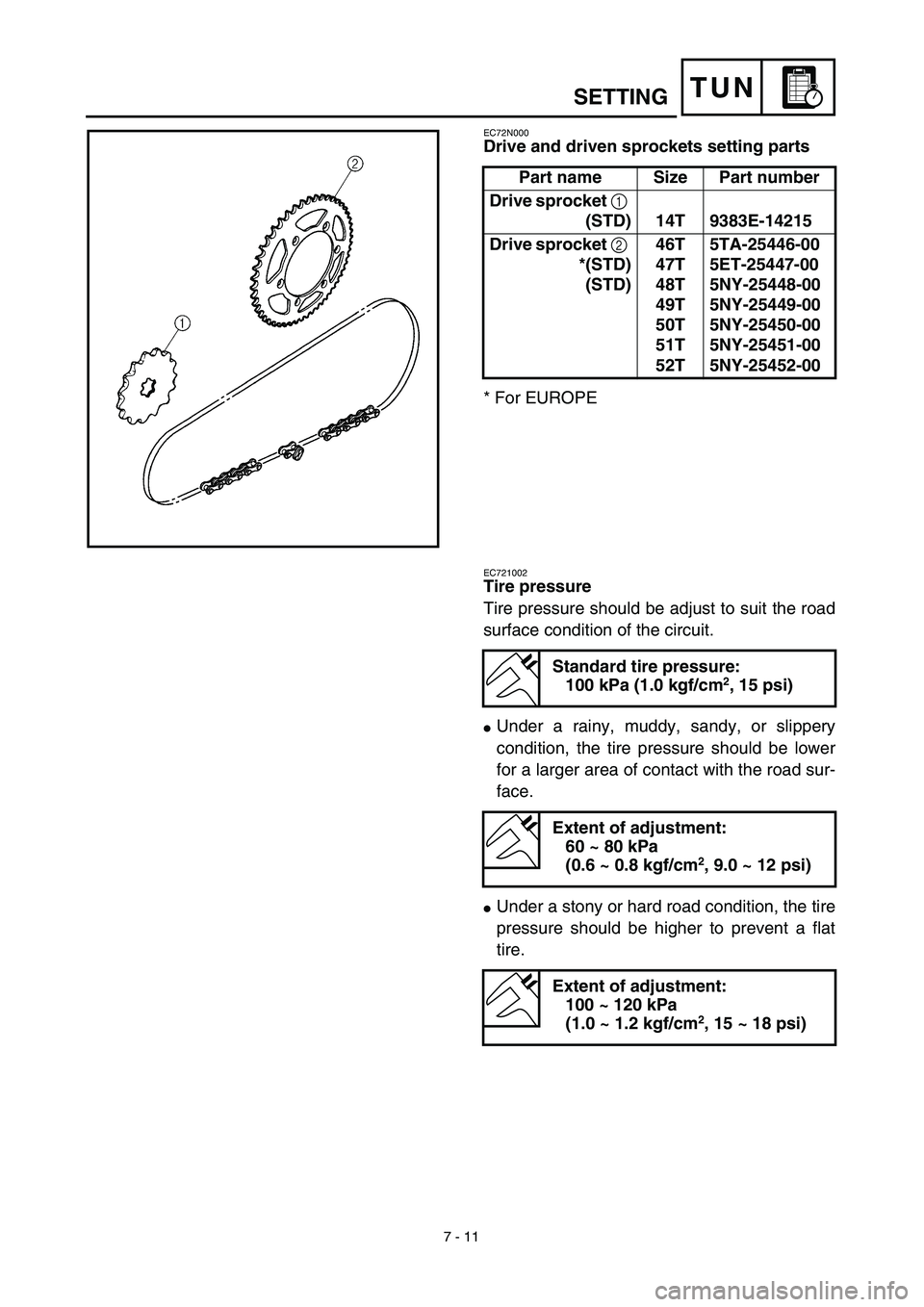

Drive and driven sprockets setting parts
* For EUROPEPart name Size Part number
Drive sprocket 1
(STD) 14T 9383E-14215
Drive sprocket 2
*(STD)
(STD)46T
47T
48T
49T
50T
51T
52T5TA-25446-00
5ET-25447-00
5NY-25448-00
5NY-25449-00
5NY-25450-00
5NY-25451-00
5NY-25452-00
EC721002
Tire pressure
Tire pressure should be adjust to suit the road
surface condition of the circuit.
Under a rainy, muddy, sandy, or slippery
condition, the tire pressure should be lower
for a larger area of contact with the road sur-
face.
Under a stony or hard road condition, the tire
pressure should be higher to prevent a flat
tire.
Standard tire pressure:
100 kPa (1.0 kgf/cm2, 15 psi)
Extent of adjustment:
60 ~ 80 kPa
(0.6 ~ 0.8 kgf/cm
2, 9.0 ~ 12 psi)
Extent of adjustment:
100 ~ 120 kPa
(1.0 ~ 1.2 kgf/cm
2, 15 ~ 18 psi)

TUN
Antriebsritzel und Kettenräder
* Nur EUROPABauteil Größe Teilenummer
Antriebsritzel 1
(STD) 14 Z. 9383E-14215
Kettenrad 2
*(STD)
(STD)46 Z.
47 Z.
48 Z.
49 Z.
50 Z.
51 Z.
52 Z.5TA-25446-00
5ET-25447-00
5NY-25448-00
5NY-25449-00
5NY-25450-00
5NY-25451-00
5NY-25452-00
Reifenluftdruck
Den Reifenluftdruck gemäß dem Zustand
Strecke am Tag des Rennens einstellen.
Bei Regen, Schlamm oder rutschiger Strek-
ke sollte der Reifenluftdruck herabgesetzt
werden, um die Kontaktfläche zwischen Rei-
fen und Fahrbahn zu vergrößern.
Bei steiniger oder harter Strecke den Reifen-
luftdruck erhöhen, um Reifenpannen zu ver-
meiden.
Standard-Reifenluftdruck
100 kPa (1,0 bar)
Bereich
60–80 kPa (0,6–0,8 bar)
Bereich
100–120 kPa (1,0–1,2 bar)
REGLAGE
EINSTELLUNG

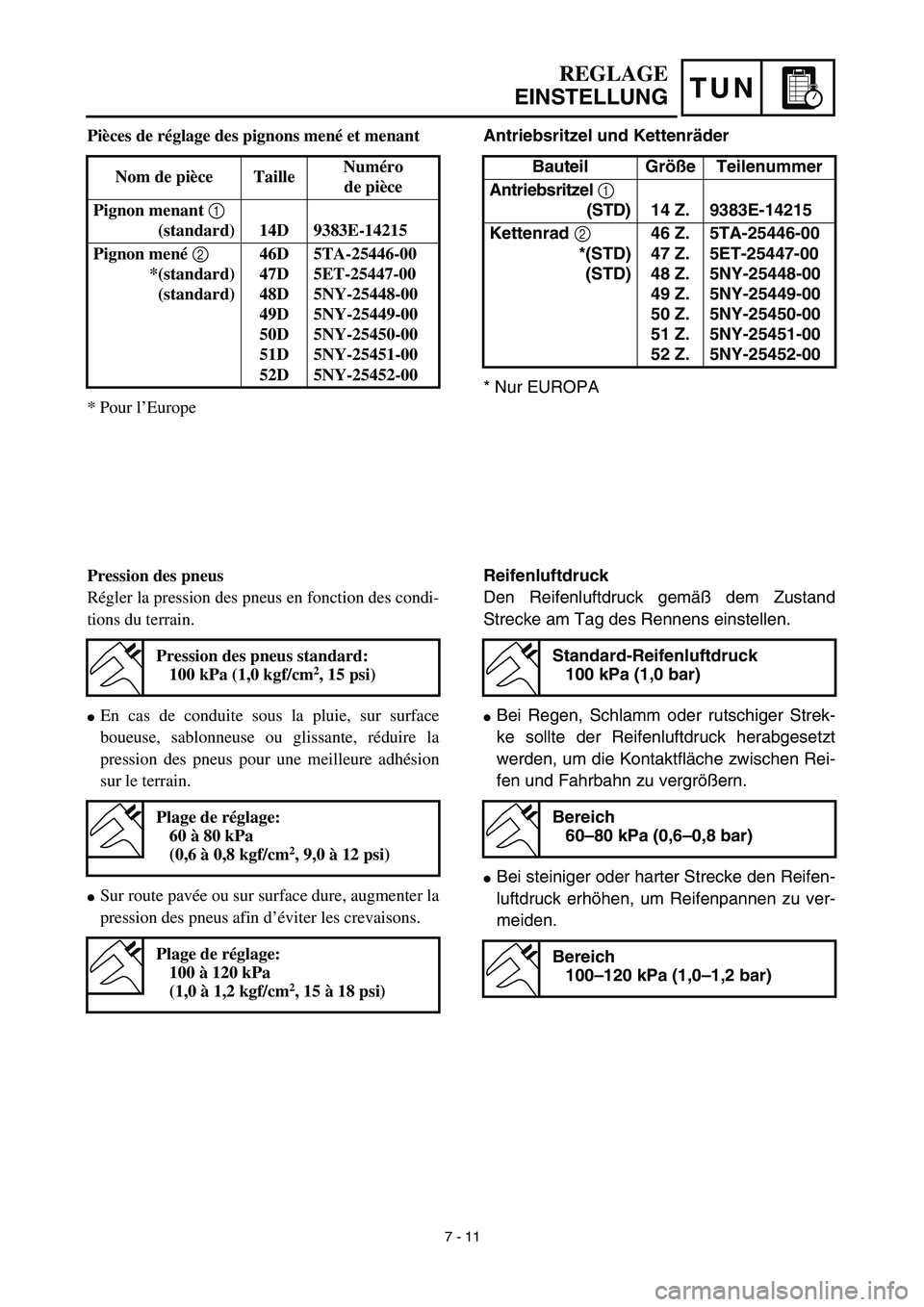

Pièces de réglage des pignons mené et menant
* Pour l’Europe Nom de pièce TailleNuméro
de pièce
Pignon menant 1
(standard) 14D 9383E-14215
Pignon mené 2
*(standard)
(standard)46D
47D
48D
49D
50D
51D
52D5TA-25446-00
5ET-25447-00
5NY-25448-00
5NY-25449-00
5NY-25450-00
5NY-25451-00
5NY-25452-00
Pression des pneus
Régler la pression des pneus en fonction des condi-
tions du terrain.
En cas de conduite sous la pluie, sur surface
boueuse, sablonneuse ou glissante, réduire la
pression des pneus pour une meilleure adhésion
sur le terrain.
Sur route pavée ou sur surface dure, augmenter la
pression des pneus afin d’éviter les crevaisons.
Pression des pneus standard:
100 kPa (1,0 kgf/cm2, 15 psi)
Plage de réglage:
60 à 80 kPa
(0,6 à 0,8 kgf/cm
2, 9,0 à 12 psi)
Plage de réglage:
100 à 120 kPa
(1,0 à 1,2 kgf/cm
2, 15 à 18 psi)
7 - 11

7 - 12
TUNSETTING
EC722011

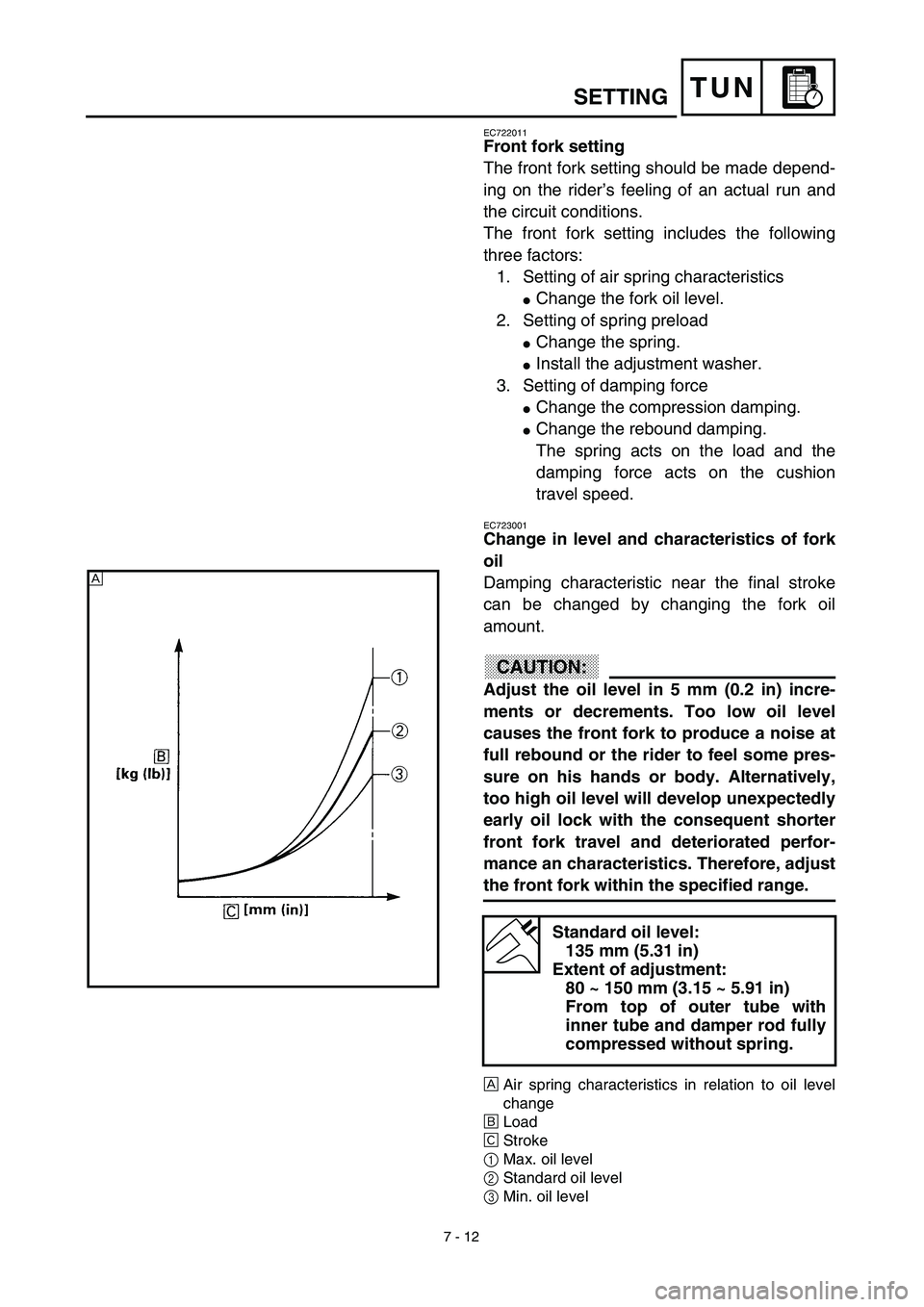

Front fork setting
The front fork setting should be made depend-
ing on the rider’s feeling of an actual run and
the circuit conditions.
The front fork setting includes the following
three factors:
1. Setting of air spring characteristics
Change the fork oil level.
2. Setting of spring preload
Change the spring.
Install the adjustment washer.
3. Setting of damping force
Change the compression damping.
Change the rebound damping.
The spring acts on the load and the
damping force acts on the cushion
travel speed.
EC723001
Change in level and characteristics of fork
oil
Damping characteristic near the final stroke
can be changed by changing the fork oil
amount.
CAUTION:
Adjust the oil level in 5 mm (0.2 in) incre-
ments or decrements. Too low oil level
causes the front fork to produce a noise at
full rebound or the rider to feel some pres-
sure on his hands or body. Alternatively,
too high oil level will develop unexpectedly
early oil lock with the consequent shorter
front fork travel and deteriorated perfor-
mance an characteristics. Therefore, adjust
the front fork within the specified range.
ÅAir spring characteristics in relation to oil level
change
ıLoad
ÇStroke
1Max. oil level
2Standard oil level
3Min. oil level
Standard oil level:
135 mm (5.31 in)
Extent of adjustment:
80 ~ 150 mm (3.15 ~ 5.91 in)
From top of outer tube with
inner tube and damper rod fully
compressed without spring.
Å
