YAMAHA YZ450F 2003 Notices Demploi (in French)

TUN
REGLAGE
EINSTELLUNG
Teleskopgabel einstellen
Die Einstellung der Gabel sollte entsprechend
dem Gefühl des Fahrers, nach einer Testfahrt
und entsprechend dem Zustand der Strecke
vorgenommen werden.
Die Einstellung der Vorderradgabel umfaßt die
folgenden drei Faktoren:
1. Einstellung der Luftfedereigenschaften
Gabelölstand ändern
2. Einstellung der Federvorspannung
Feder wechseln
Einstellscheibe einbauen
3. Einstellung der Dämpfung
Druckstufendämpfung einstellen
Zugstufendämpfung einstellen
Die Federung wirkt auf die Belastbar-
keit, die Dämpfung auf die Bewegungs-
geschwindigkeit der Federelemente
ein.
Gabelölstand ändern
Die Dämpfungseigenschaften im Bereich
Nähe des Endhubs können durch den Gabel-
ölstand geändert werden.
ACHTUNG:
Den Ölstand in Schritten von 5 mm verän-
dern. Zu niedriger Ölstand erzeugt nicht
nur Geräusche beim vollem Ausfedern der
Gabel, sondern bewirkt auch spürbare
Schläge in Händen und Körper. Zu hoher
Ölstand verursacht zu frühe Bewegungsbe-
grenzung mit entsprechend verkürztem Fe-
derweg und Leistungsbeeinträchtigung.
Der Gabelölstand muß sich deshalb immer
im Sollbereich befinden.
ÅLuftfedereigenschaften in Bezug zum Gabelöl-
stand
ıBelastung
ÇFederweg
1Max. Ölstand
2Normaler Ölstand
3Min. Ölstand
Gabelölstand
(gemessen von der Oberkante
des Standrohres, Gabel und
Dämpferrohr vollständig eingefe-
dert, ohne Gabelfeder)
Standard
135 mm
Bereich
80–150 mm
Réglages de la fourche avant
Régler la fourche avant en fonction de la sensation
lors de la conduite ainsi que des conditions du ter-
rain.
Les trois réglages de la fourche avant sont les sui-
vants:
1. Réglage de l’amortissement pneumatique
Ajuster le niveau de l’huile de fourche.
2. Réglage de la précontrainte du ressort
Changer de type de ressort.
Monter la rondelle d’ajustage.
3. Réglage de l’amortissement
Régler la force de compression.
Régler la force de rebond.
Le ressort a une action sur la charge et la
suspension a une action sur la vitesse de la
course d’amortissement.
Ajustement du niveau d’huile de fourche
Les caractéristiques d’amortissement en fin de
course peuvent être modifiées en changeant la
quantité d’huile de fourche.
ATTENTION:
Ajuster le niveau d’huile par incréments ou
décréments de 5 mm (0,2 in). Quand le niveau
d’huile est trop bas, un bruit est produit quand
la fourche est entièrement comprimée ou le con-
ducteur ressent une certaine pression dans ses
mains ou son corps. De même, un niveau d’huile
trop élevé produira rapidement un bouchon
d’huile, entraînant une réduction de la course de
la fourche et une détérioration des performan-
ces et caractéristiques. Il est donc important de
régler le niveau d’huile dans la fourche confor-
mément aux spécifications données.
ÅCaractéristiques de l’amortissement pneumatique en
fonction du niveau d’huile
ıCharge
ÇCourse
1Niveau d’huile maximum
2Niveau d’huile standard
3Niveau d’huile minimum
Niveau d’huile standard:
135 mm (5,31 in)
Plage de réglage:
80 à 150 mm (3,15 à 5,91 in)
Du haut de tube externe, tube
interne et tige d’amortisseur entiè-
rement comprimés sans ressort.
7 - 12

7 - 13
TUNSETTING
EC727020

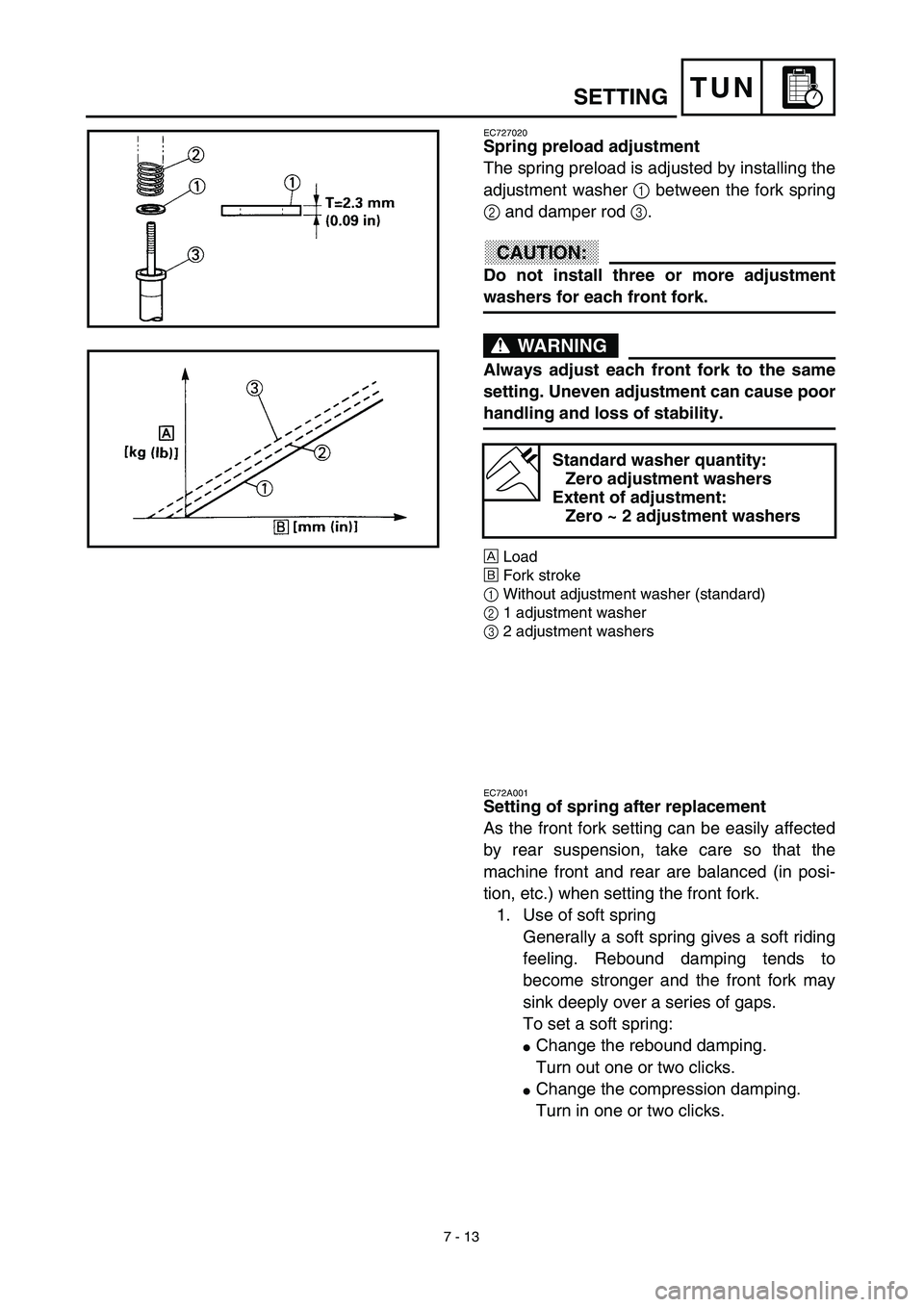

Spring preload adjustment
The spring preload is adjusted by installing the
adjustment washer 1 between the fork spring
2 and damper rod 3.
CAUTION:
Do not install three or more adjustment
washers for each front fork.
WARNING
Always adjust each front fork to the same
setting. Uneven adjustment can cause poor
handling and loss of stability.
ÅLoad
ıFork stroke
1Without adjustment washer (standard)
21 adjustment washer
32 adjustment washers
Standard washer quantity:
Zero adjustment washers
Extent of adjustment:
Zero ~ 2 adjustment washers
EC72A001
Setting of spring after replacement
As the front fork setting can be easily affected
by rear suspension, take care so that the
machine front and rear are balanced (in posi-
tion, etc.) when setting the front fork.
1. Use of soft spring
Generally a soft spring gives a soft riding
feeling. Rebound damping tends to
become stronger and the front fork may
sink deeply over a series of gaps.
To set a soft spring:
Change the rebound damping.
Turn out one or two clicks.
Change the compression damping.
Turn in one or two clicks.

TUN
REGLAGE
EINSTELLUNG
Federvorspannung einstellen
Die Federvorspannung wird durch den Einbau
einer Einstellscheibe 1 zwischen Gabelfeder
2 und Dämpferrohr 3 eingestellt.
ACHTUNG:
Maximal drei Einstellscheiben je Gabel-
holm einbauen.
WARNUNG
Beide Gabelholme gleich einstellen. Un-
gleichmäßige Einstellung kann Fahrverhal-
ten und Stabilität beeinträchtigen.
ÅBelastung
ıGabelhub
1Ohne Einstellscheibe (Standard)
21 Einstellscheibe
32 Einstellscheiben
Standard-Anzahl Einstellscheiben
0
Bereich
0–2
Feder wechseln und einstellen
Da die Teleskopgabel-Einstellung leicht von
der Hinterradfederung beeinflußt wird, muß
darauf geachtet werden, daß die Federele-
mente vorn und hinten gut aufeinander abge-
stimmt sind.
1. Weiche Feder
Eine weiche Feder bewirkt prinzipiell ein
weiches Fahrgefühl. Die Zugstufendämp-
fung ist stärker, und die Gabel sinkt bei
einer Reihe von Vertiefungen zuneh-
mend tiefer ein.
Weiche Feder einstellen
Zugstufendämpfung einstellen
1 oder 2 Rasten
Druckstufendämpfung einstellen
1 oder 2 Rasten Réglage de tension initiale du ressort
Le tension initiale du ressort a été ajustée en mon-
tant la rondelle de réglage 1 entre le ressort de
fourche 2 et la tige d’amortisseur 3.
ATTENTION:
Ne pas installer 3 rondelles de réglage ou plus
sur chaque fourche avant.
AVERTISSEMENT
Toujours régler à la même position sur chaque
bras de fourche avant. Un réglage inégal peut
entraîner une mauvaise maniabilité et une perte
de stabilité.
ÅCharge
ıDébattement de la fourche
1Sans la rondelle de réglage (standard)
21 rondelle de réglage
32 rondelle de réglage
Quantité de rondelles standard:
Aucune rondelles de réglage
Plage de réglage:
0 à 2 rondelles de réglage
Réglage du ressort après remplacement
La suspension arrière influence les réglages de la
fourche avant; il convient donc d’équilibrer
l’arrière et l’avant de la machine (la position, etc.)
avant d’effectuer les réglages.
1. Ressort mou
En principe, un ressort mou offre une sensa-
tion de conduite douce. La force de rebond
tend à être plus forte et la fourche avant peut
s’enfoncer plus profondément lors de la con-
duite sur des routes cahoteuses.
Réglage d’un ressort mou:
Régler la force de rebond.
Dévisser d’un ou deux déclics.
Régler la force de compression.
Visser d’un ou deux déclics.
7 - 13

7 - 14
TUN

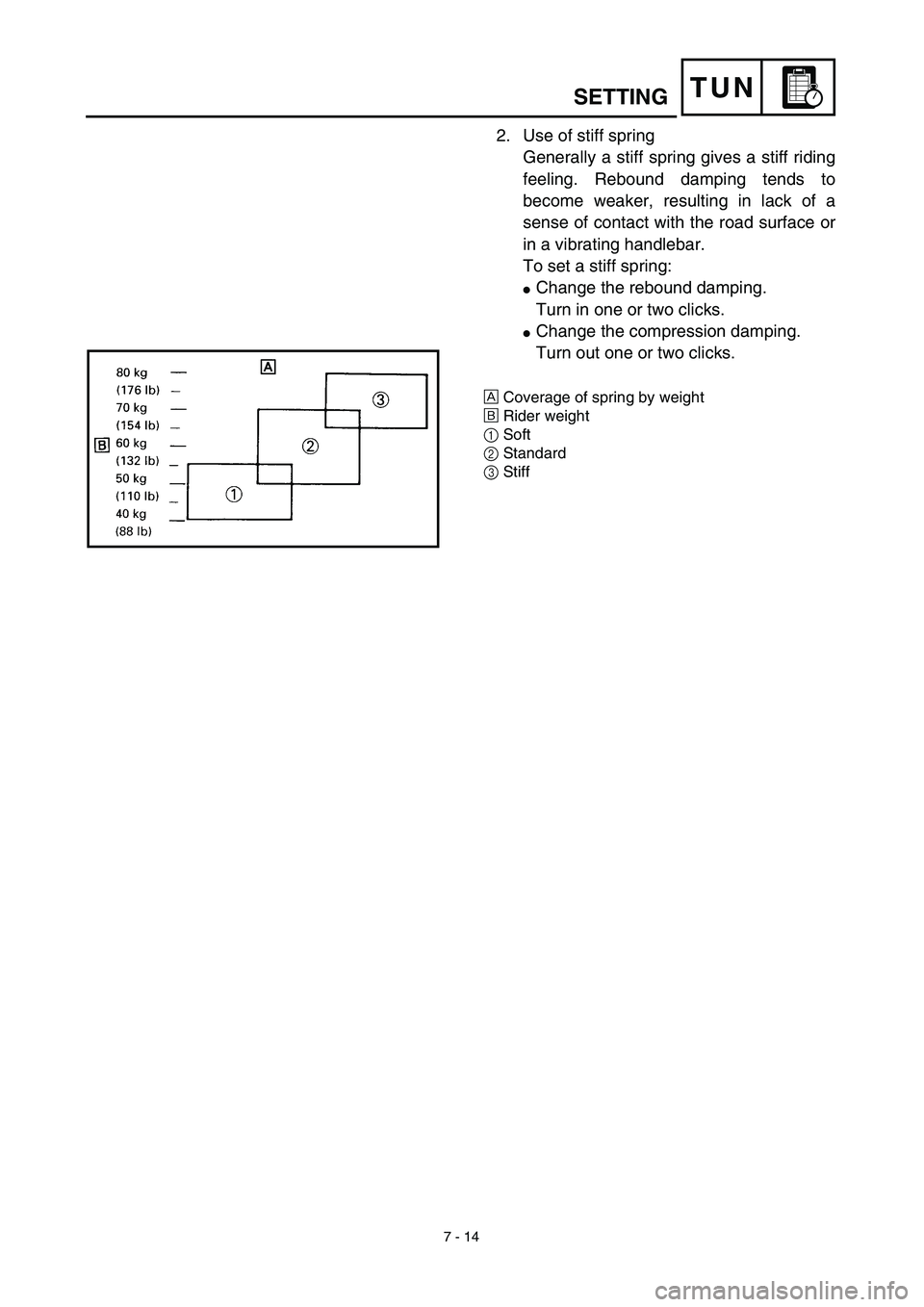

2. Use of stiff spring
Generally a stiff spring gives a stiff riding
feeling. Rebound damping tends to
become weaker, resulting in lack of a
sense of contact with the road surface or
in a vibrating handlebar.
To set a stiff spring:
Change the rebound damping.
Turn in one or two clicks.
Change the compression damping.
Turn out one or two clicks.
ÅCoverage of spring by weight
ıRider weight
1Soft
2Standard
3Stiff
SETTING

TUN
REGLAGE
EINSTELLUNG
2. Harte Feder
Eine harte Feder bewirkt prinzipiell ein
hartes Fahrgefühl. Die Zugstufen-
dämpfung wird schwächer, und es kann
neben Vibrationen im Lenker ein Gefühl
mangelnden Fahrbahnkontaktes entste-
hen.
Harte Feder einstellen
Zugstufendämpfung einstellen
1 oder 2 Rasten
Druckstufendämpfung einstellen
1 oder 2 Rasten
ÅLeistungsbereich der Feder nach Gewicht
ıFahrergewicht
1Weich
2Normal
3Hart
2. Ressort dur
En principe, un ressort dur offre une sensa-
tion de conduite dure. La force de rebond a
tendance à s’affaiblir, entraînant une perte de
sensation de contact avec la surface de la
route ou un guidonnage.
Réglage d’un ressort dur:
Régler la force de rebond.
Visser d’un ou deux déclics.
Régler la force de compression.
Dévisser d’un ou deux déclics.
ÅRessort recommandé en fonction du poids
ıPoids du motocycliste
1Mou
2Standard
3Dur
7 - 14

7 - 15
TUN
EC72P000

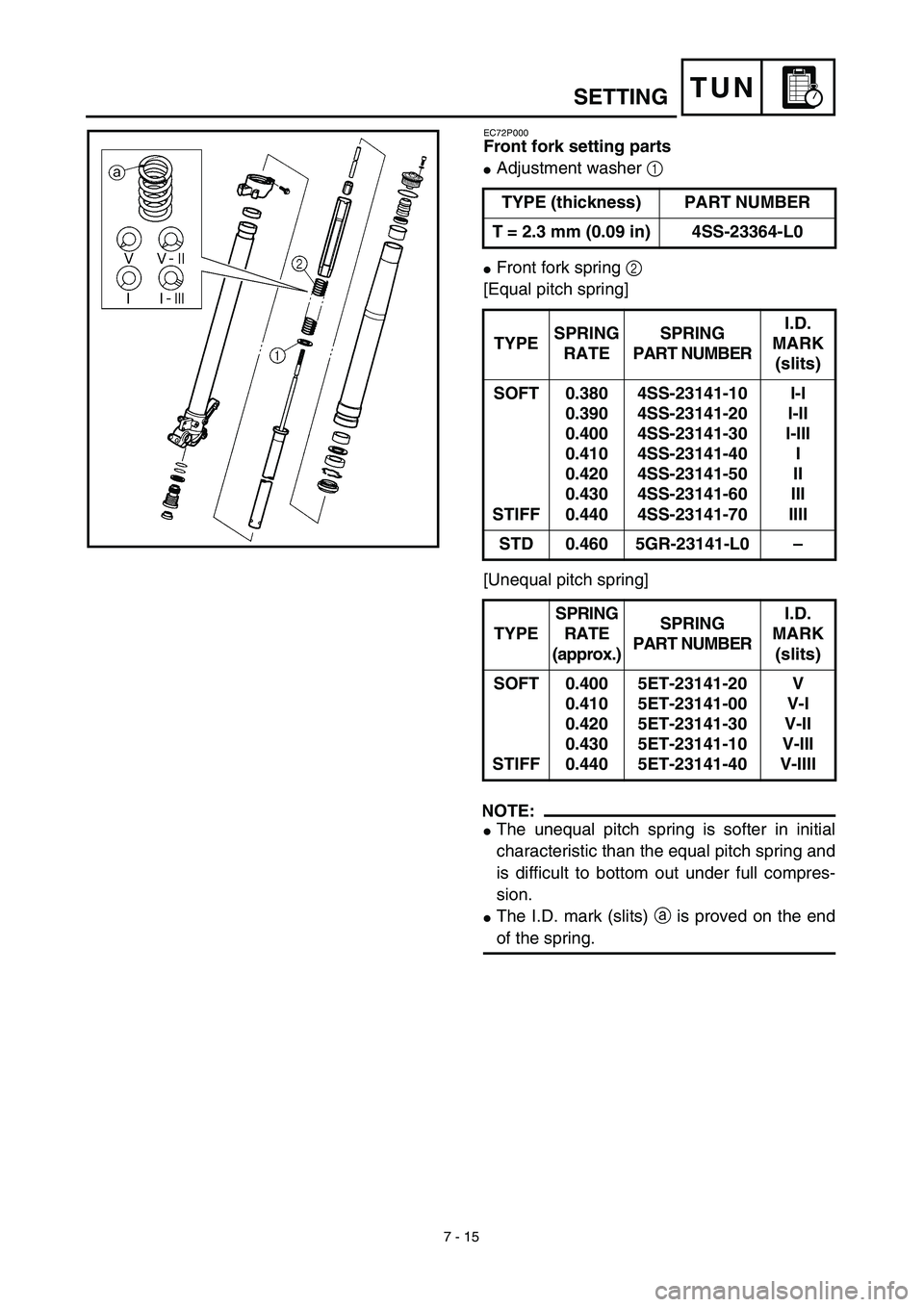

Front fork setting parts
Adjustment washer 1
Front fork spring 2
[Equal pitch spring]
[Unequal pitch spring]
NOTE:
The unequal pitch spring is softer in initial
characteristic than the equal pitch spring and
is difficult to bottom out under full compres-
sion.
The I.D. mark (slits) a is proved on the end
of the spring.TYPE (thickness) PART NUMBER
T = 2.3 mm (0.09 in) 4SS-23364-L0
TYPESPRING
RATESPRING
PART NUMBERI.D.
MARK
(slits)
SOFT
STIFF0.380
0.390
0.400
0.410
0.420
0.430
0.4404SS-23141-10
4SS-23141-20
4SS-23141-30
4SS-23141-40
4SS-23141-50
4SS-23141-60
4SS-23141-70I-I
I-II
I-III
I
II
III
IIII
STD 0.460 5GR-23141-L0 –
TYPESPRING
RATE
(approx.)SPRING
PART NUMBERI.D.
MARK
(slits)
SOFT
STIFF0.400
0.410
0.420
0.430
0.4405ET-23141-20
5ET-23141-00
5ET-23141-30
5ET-23141-10
5ET-23141-40V
V-I
V-II
V-III
V-IIII
SETTING

TUN
Vorderradgabel-Einstellteile
Einstellscheibe 1
Vorderradgabelfeder 2
[Feder mit gleichmäßiger Gewindesteigung]
[Feder mit ungleichmäßiger Gewindesteigung]
HINWEIS:
Die Feder mit ungleichmäßiger Gewindestei-
gung ist in ihren anfänglichen Charakteristika
weicher als die Feder mit gleichmäßiger
Gewindesteigung und läßtsich nur schwer
unter vollem Druck herunterdrücken.
Die I.D. Markierung (schlitze) a ist am Ende
der Feder angebracht.TYP (Dicke) TEILENUMMER
T = 2,3 mm 4SS-23364-L0
TYPFEDER-
KON-
STANTEFEDER-TEILENUM-
MERI.D. MAR-
KIERUNG
(schlitze)
WEICH
HART0,380
0,390
0,400
0,410
0,420
0,430
0,4404SS-23141-10
4SS-23141-20
4SS-23141-30
4SS-23141-40
4SS-23141-50
4SS-23141-60
4SS-23141-70I-I
I-II
I-III
I
II
III
IIII
STD 0,460 5GR-23141-L0–
TYPFEDER-
KON-
STANTE
(ca.)FEDER-TEILENUM-
MERI.D. MAR-
KIERUNG
(schlitze)
WEICH
HART0,400
0,410
0,420
0,430
0,4405ET-23141-20
5ET-23141-00
5ET-23141-30
5ET-23141-10
5ET-23141-40V
V-I
V-II
V-III
V-IIII
REGLAGE
EINSTELLUNG

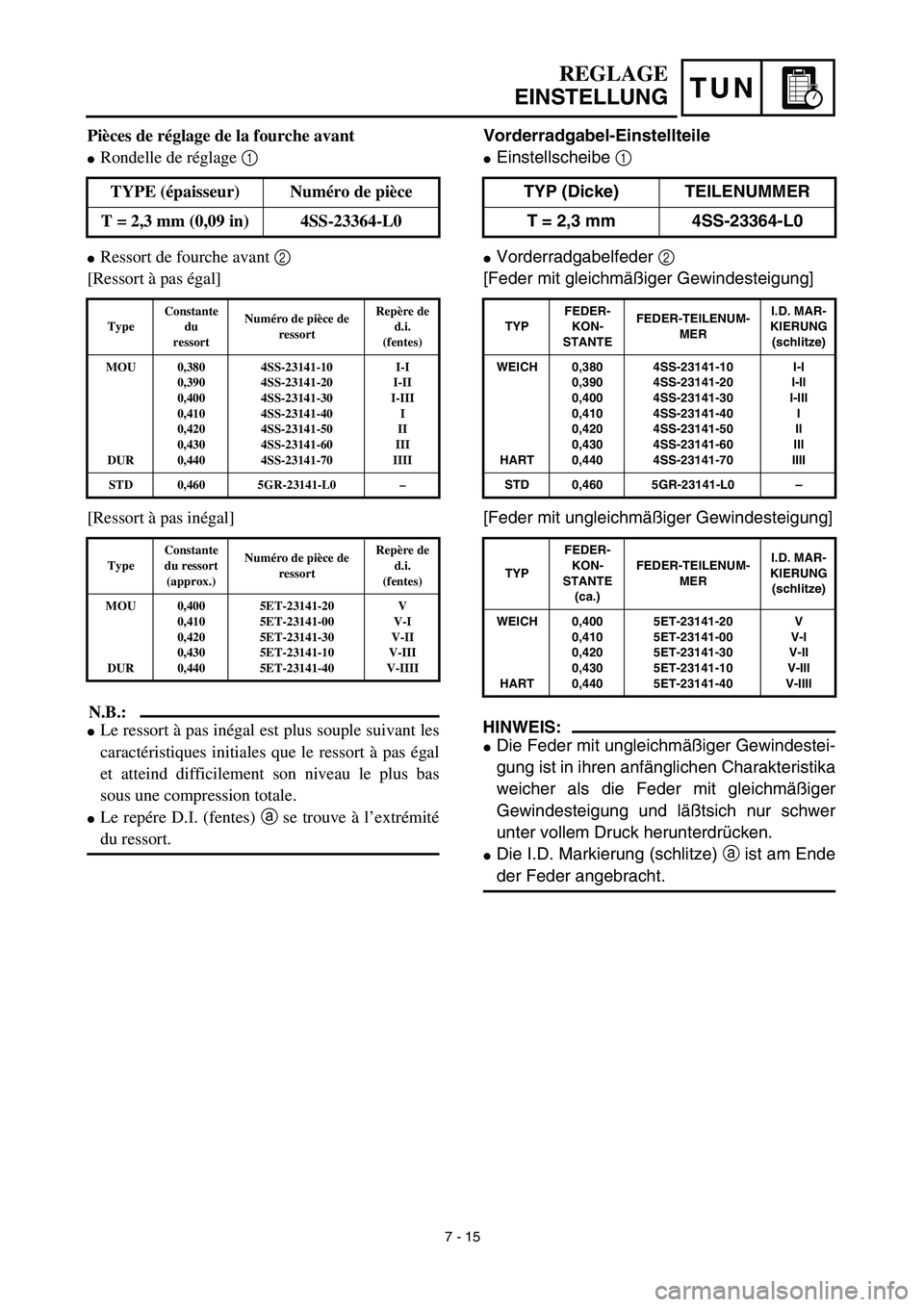

Pièces de réglage de la fourche avant
Rondelle de réglage 1
Ressort de fourche avant 2
[Ressort à pas égal]
[Ressort à pas inégal]
N.B.:
Le ressort à pas inégal est plus souple suivant les
caractéristiques initiales que le ressort à pas égal
et atteind difficilement son niveau le plus bas
sous une compression totale.
Le repére D.I. (fentes) a se trouve à l’extrémité
du ressort.TYPE (épaisseur) Numéro de pièce
T = 2,3 mm (0,09 in) 4SS-23364-L0
TypeConstante
du
ressortNuméro de pièce de
ressortRepère de
d.i.
(fentes)
MOU
DUR0,380
0,390
0,400
0,410
0,420
0,430
0,4404SS-23141-10
4SS-23141-20
4SS-23141-30
4SS-23141-40
4SS-23141-50
4SS-23141-60
4SS-23141-70I-I
I-II
I-III
I
II
III
IIII
STD 0,460 5GR-23141-L0–
TypeConstante
du ressort
(approx.)Numéro de pièce de
ressortRepère de
d.i.
(fentes)
MOU
DUR0,400
0,410
0,420
0,430
0,4405ET-23141-20
5ET-23141-00
5ET-23141-30
5ET-23141-10
5ET-23141-40V
V-I
V-II
V-III
V-IIII
7 - 15

7 - 16
TUN
EC72B000
Rear suspension setting
The rear suspension setting should be made
depending on the rider’s feeling of an actual
run and the circuit conditions.
The rear suspension setting includes the fol-
lowing two factors:
1. Setting of spring preload
Change the set length of the spring.
Change the spring.
2. Setting of damping force
Change the rebound damping.
Change the compression damping.
EC72C001
Choosing set length
1. Place a stand or block under the engine
to put the rear wheel above the floor, and
measure the length a between the rear
wheel axle center and the rear fender
holding bolt.
2. Remove the stand or block from the
engine and with a rider astride the seat,
measure the sunken length b between
the rear wheel axle center and the rear
fender holding bolt.
3. Loosen the locknut 1 and make adjust-
ment by turning the spring adjuster 2 to
achieve the standard figure from the sub-
traction of the length b from the length
a.
Standard figure:
90 ~ 100 mm (3.5 ~ 3.9 in)
SETTING

TUN
Hinterradaufhängung einstellen
Die Einstellung der Hinterradaufhängung soll
entsprechend dem Gefühl des Fahrers, nach
einer Testfahrt und entsprechend dem Zu-
stand der Strecke vorgenommen werden.
Die Einstellung der Hinterradaufhängung um-
faßt folgende beide Faktoren:
1. Einstellung der Federvorspannung
Federeinbaulänge ändern
Feder ändern
2. Einstellung der Dämpfungskraft
Zugstufendämpfung einstellen
Druckstufendämpfung einstellen
Federeinbaulänge wählen
1. Das Motorrad am Motor aufbocken, um
das Hinterrad anzuheben, und den Ab-
stand a zwischen der Hinterachsmitte
und der Hinterrad-Abdeckungs-Schrau-
be messen.
2. Das Motor herablassen und bei aufsit-
zendem Fahrer den Abstand b zwischen
der Hinterachsmitte und der Hinterrad-
Abdeckungs-Schraube messen.
3. Die Sicherungsmutter 1 lockern und die
Einstellmutter 2 verdrehen, um die Stan-
dard-Federeinbaulänge a-b zu erhal-
ten.
Standard-Federeinbaulänge
90–100 mm
REGLAGE
EINSTELLUNG

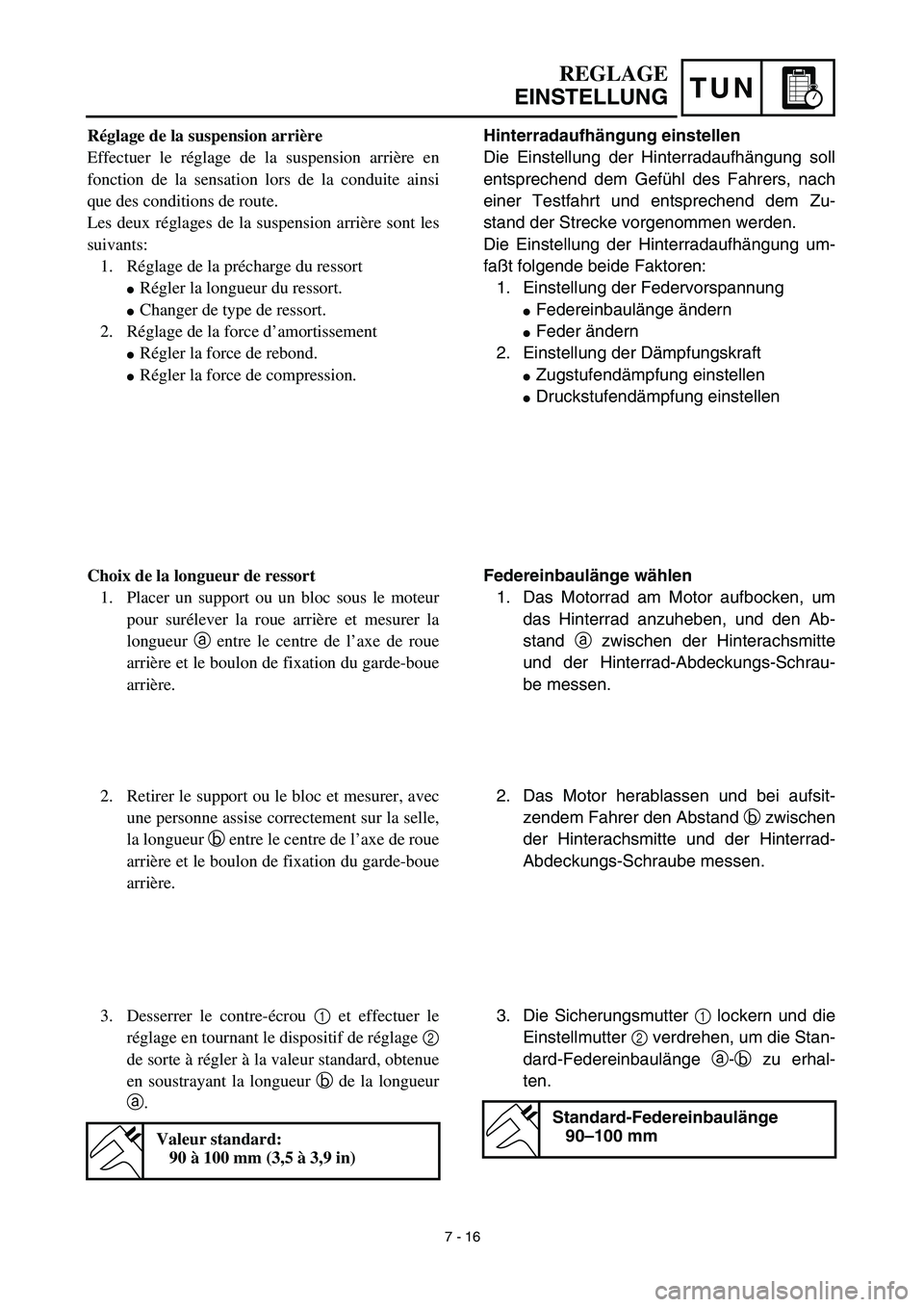

Réglage de la suspension arrière
Effectuer le réglage de la suspension arrière en
fonction de la sensation lors de la conduite ainsi
que des conditions de route.
Les deux réglages de la suspension arrière sont les
suivants:
1. Réglage de la précharge du ressort
Régler la longueur du ressort.
Changer de type de ressort.
2. Réglage de la force d’amortissement
Régler la force de rebond.
Régler la force de compression.
Choix de la longueur de ressort
1. Placer un support ou un bloc sous le moteur
pour surélever la roue arrière et mesurer la
longueur a entre le centre de l’axe de roue
arrière et le boulon de fixation du garde-boue
arrière.
2. Retirer le support ou le bloc et mesurer, avec
une personne assise correctement sur la selle,
la longueur b entre le centre de l’axe de roue
arrière et le boulon de fixation du garde-boue
arrière.
3. Desserrer le contre-écrou 1 et effectuer le
réglage en tournant le dispositif de réglage 2
de sorte à régler à la valeur standard, obtenue
en soustrayant la longueur b de la longueur
a.
Valeur standard:
90 à 100 mm (3,5 à 3,9 in)
7 - 16

7 - 17
TUNSETTING

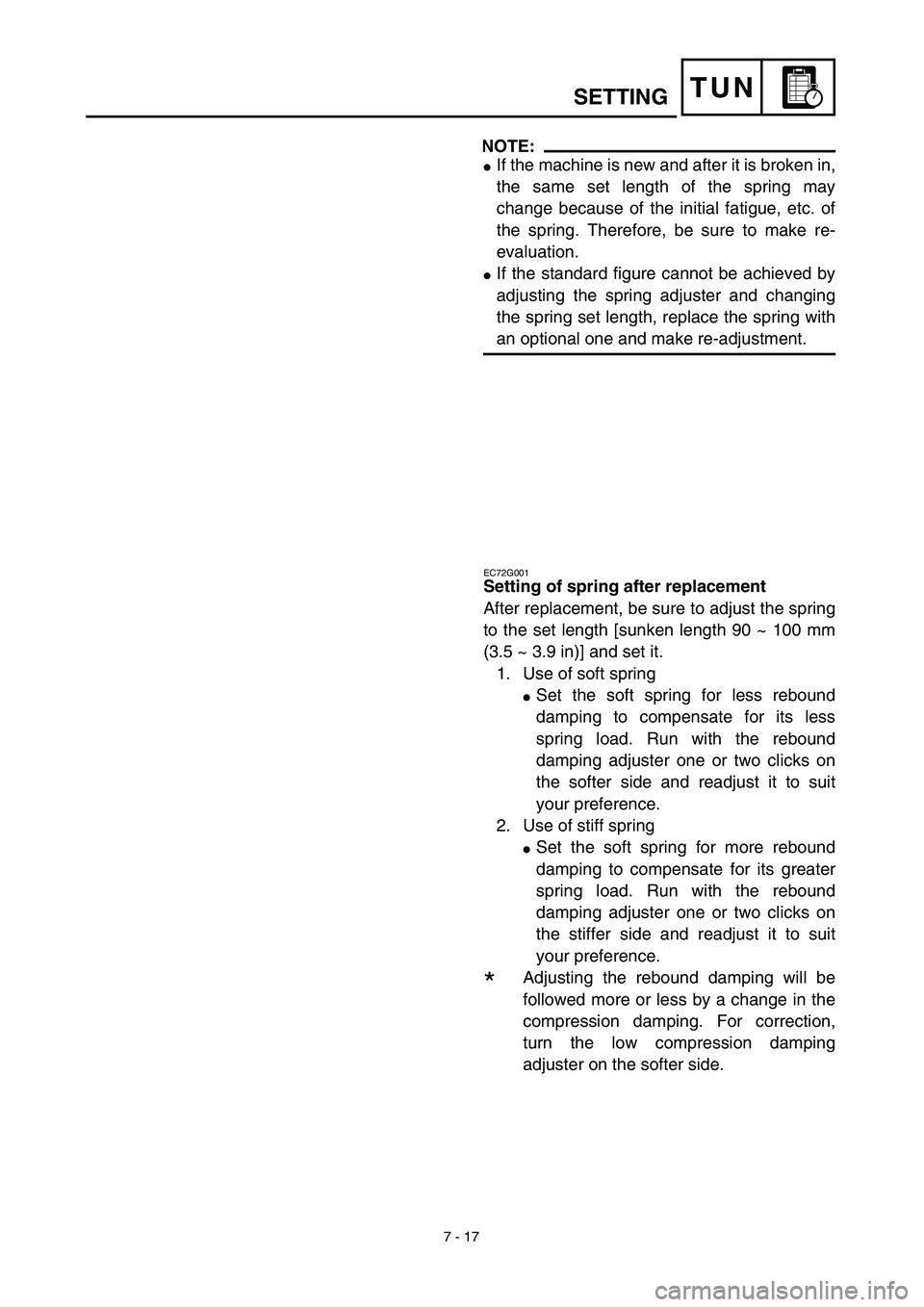

NOTE:
If the machine is new and after it is broken in,
the same set length of the spring may
change because of the initial fatigue, etc. of
the spring. Therefore, be sure to make re-
evaluation.
If the standard figure cannot be achieved by
adjusting the spring adjuster and changing
the spring set length, replace the spring with
an optional one and make re-adjustment.
EC72G001
Setting of spring after replacement
After replacement, be sure to adjust the spring
to the set length [sunken length 90 ~ 100 mm
(3.5 ~ 3.9 in)] and set it.
1. Use of soft spring
Set the soft spring for less rebound
damping to compensate for its less
spring load. Run with the rebound
damping adjuster one or two clicks on
the softer side and readjust it to suit
your preference.
2. Use of stiff spring
Set the soft spring for more rebound
damping to compensate for its greater
spring load. Run with the rebound
damping adjuster one or two clicks on
the stiffer side and readjust it to suit
your preference.
*Adjusting the rebound damping will be
followed more or less by a change in the
compression damping. For correction,
turn the low compression damping
adjuster on the softer side.
