2 - 21
SPEC
KABELFÜHRUNGSDIAGRAMME
1Kraftstofftank-Belüftungsschlauch
2Öltank-Belüftungsschlauch
3Warmstartzug
4Kühler-Schlauch 4
5Kupplungszug
6Zylinderkopf-Entlüftungsschlauch
7Kühler-Schlauch 1
8Schlauchführung
9Bremsschlauch
0Kabel des Motorstoppschalters “ENGINE STOP”
AKlemme
BNebenkabelbaum
CDrosselklappensensor-Kabel
DLeerlaufschalter-Kabel
EÖlschlauch
FKühler-Entlüftungsschlauch
GLichtmaschinen-Kabel
HVergaser-Entlüftungsschlauch
IÜberlaufschlauch
ÈDes Ende des Kraftstofftank-Belüftungs-
schlauchs durch die Bohrung in der Lenkkopf-
Abdeckung stecken.
ÉDen Warmstartzug zwischen dem Zylinderkopf-
Entlüftungsschlauch, dem Öltank-Belüftungs-
schlauch und der Zündspule führen und dann an
der Außenseite der linken Motorhalterung ent-
langführen.
ÊDen Kupplungszug durch die Kabelführungen
leiten.
ËDen Zylinderkopf-Entlüftungsschlauch über den
Kühlerschlauch 1 und das Kühlerrohr (Kühler-
schlauch 4) führen.
ÌDen Kupplungszug vor der unteren Kühlerbefe-
stigung führen.
ÍDas Kabel des Motorstoppschalters “ENGINE
STOP” und den Nebenkabelbaum im Bereich
der Nebenkabelbaum-Schutzhülle mit einem
Kabelbinder am Rahmen befestigen und das
Ende abschneiden.
DIAGRAMME D’ACHEMINEMENT DES CABLES
KABELFÜHRUNGSDIAGRAMME
DIAGRAMME
D’ACHEMINEMENT DES CABLES
1Durit de mise à l’air du réservoir de carburant
2Durit de mise à l’air du réservoir d’huile
3Câble de démarrage à chaud
4Durit de radiateur 4
5Câble d’embrayage
6Durit de mise à l’air de la culasse
7Durit de radiateur 1
8Guide de durit
9Durit de frein
0Fil du bouton “ENGINE STOP”
ACollier à pince
BFaisceau de fils secondaire
CFil du capteur de position de papillon des gaz
DFil du contacteur de point mort
EDurit d’huile
FDurit de mise à l’air du radiateur
GFil du volant magnétique CDI
HDurit de mise à l’air du carburateur
IDurit de trop-plein
ÈInsérer l’extrémité de la durit de mise à l’air du réser-
voir de carburant dans le trou du capuchon de l’arbre
de direction.
ÉAcheminer le câble de démarrage à chaud entre la
durit de mise à l’air de la culasse, la durit de mise à
l’air du réservoir d’huile et la bobine d’allumage,
puis à l’extérieur du support de moteur gauche.
ÊAcheminer le câble d’embrayage dans les guide-
câbles.
ËAcheminer la durit de mise à l’air de la culasse à
l’extérieur de la durit de radiateur 1 et à l’intérieur du
tuyau de radiateur (durit de radiateur 4).
ÌAcheminer le câble d’embrayage devant la noix de
montage inférieure du radiateur.
ÍFixer le fil du bouton “ENGINE STOP” et le faisceau
de fils secondaire au cadre au niveau du tube de pro-
tection du faisceau de fils secondaire, à l’aide d’un
collier en plastique. Couper ensuite l’extrémité du
collier.

2 - 22
SPECCABLE ROUTING DIAGRAM
ÎFasten the “ENGINE STOP” but-
ton lead and sub wire harness to
the frame at the protecting tube
for the “ENGINE STOP” button
lead with a plastic locking tie and
cut off the tie end.
ÏFasten the sub wire harness and
hot starter cable to the frame at
the white tape for the sub wire
harness with a plastic locking tie
and cut off the tie end.
ÐFasten the sub wire harness to
the frame with a plastic locking
tie and cut off the tie end.
ÑPass the sub wire harness
between the engine brackets.ÒMake sure that the TPS coupler
does not go outside the chassis.
ÓFasten the TPS lead to the
frame with a plastic band.
ÔFasten the neutral switch lead
and oil hose together with a
plastic locking tie and cut off the
tie end.
ÕFasten the neutral switch lead to
the frame with a plastic band.
ÖFasten the neutral switch lead,
CDI magneto lead and radiator
breather hose to the frame with
a plastic band.×Fasten the neutral switch lead,
CDI magneto lead and radiator
breather hose to the frame with
a plastic locking tie and cut off
the tie end.
ØPass the neutral switch lead,
CDI magneto lead and radiator
breather hose between the radi-
ator and frame.
ÙFasten the neutral switch lead
and CDI magneto lead to the
cable guide at their protecting
tubes with a plastic locking tie
and cut off the tie end.
ÚPass the carburetor breather
hoses and overflow hose so that
all there hoses do not contact
the rear shock absorber.
B
0
C-C
D-D
B
A
AB
DD
CC
F
D G
F
D
A
G
A
A
F
AE
A
DC A A A A B A 0
1
2
3
4 5 6 7 89
Ì
Ë
ÊÉ ÈÙÍ
Î
Ï
Ð
Ð Ñ
A
Ô Õ Ø
Ú HIH
E Û
Ò
Ö ×
Ê Ê Ê
Ó

2 - 22
SPEC
ÎDas Kabel des Motorstoppschalters “ENGINE
STOP” und den Nebenkabelbaum im Bereich
der Schutzhülle vom Kabel des Motorstopp-
schalters “ENGINE STOP” mit einem Kabelbin-
der am Rahmen befestigen und das Ende
abschneiden.
ÏDen Nebenkabelbaum und den Warmstartzug
an der mit weißem Band am Nebenkabelbaum
markierten Stelle mit einem Kabelbinder am
Rahmen befestigen und das Ende abschneiden.
ÐDen Nebenkabelbaum mit einem Kabelbinder
am Rahmen befestigen und das Ende abschnei-
den.
ÑDen Nebenkabelbaum zwischen die Motorhalte-
rungen führen.
ÒSicherstellen, daß der Drosselklappensensor-
Steckverbinder nicht am Fahrgestell herausragt.
ÓDas Drosselklappensensor-Kabel mit einem
Kunststoffbinder am Rahmen befestigen.
ÔDas Leerlaufschalter-Kabel und den Ölschlauch
mit einem Kabelbinder zusammenbinden und
das Ende abschneiden.
ÕDas Leerlaufschalter-Kabel mit einem Kunst-
stoffbinder am Rahmen befestigen.
ÖDas Leerlaufschalter-Kabel, das Lichtmaschi-
nen-Kabel und den Kühler-Entlüftungsschlauch
mit einem Kunststoffbinder am Rahmen befesti-
gen.
×Das Leerlaufschalter-Kabel, das Lichtmaschi-
nen-Kabel und den Kühler-Entlüftungsschlauch
mit einem Kabelbinder am Rahmen befestigen
und das Ende abschneiden.
ØDas Leerlaufschalter-Kabel, das Lichtmaschi-
nen-Kabel und den Kühler-Entlüftungsschlauch
zwischen Kühler und Rahmen führen.
ÙDas Leerlaufschalter-Kabel und das Lichtma-
schinen-Kabel an deren Schutzhüllen mit einem
Kunststoffbinder im Bereich deren Schutzhüllen
an der Kabelführung befestigen und das Ende
abschneiden.
ÚDie Vergaser-Entlüftungs- und Überlaufschläu-
che so führen, daß sie das Federbein nicht
berühren.
DIAGRAMME D’ACHEMINEMENT DES CABLES
KABELFÜHRUNGSDIAGRAMME
ÎFixer le fil du bouton “ENGINE STOP” et le faisceau
de fils secondaire au cadre au niveau du tube de pro-
tection du fil du bouton “ENGINE STOP”, à l’aide
d’un collier en plastique. Couper ensuite l’extrémité
du collier.
ÏFixer le faisceau de fils secondaire et le câble de
démarrage à chaud au cadre au niveau de bande blan-
che du faisceau de fils secondaire, à l’aide d’un col-
lier en plastique. Couper ensuite l’extrémité du
collier.
ÐFixer le faisceau de fils secondaire au cadre à l’aide
d’un collier en plastique et couper l’extrémité du col-
lier.
ÑAcheminer le faisceau de fils secondaire entre les
supports de moteur.
ÒVeiller à ce que la fiche rapide du capteur de position
de papillon des gaz ne sorte pas du châssis.
ÓFixer le fil du capteur de position de papillon des gaz
au cadre à l’aide d’un collier réutilisable.
ÔAttacher ensemble le fil du contacteur de point mort
et la durit d’huile à l’aide d’un collier en plastique et
couper l’extrémité du collier.
ÕFixer le fil du contacteur de point mort au cadre à
l’aide d’un collier réutilisable.
ÖFixer le fil du contacteur de point mort, le fil du
volant magnétique CDI et la durit de mise à l’air du
radiateur au cadre à l’aide d’un collier réutilisable.
×Fixer le fil du contacteur de point mort, le fil du
volant magnétique CDI et la durit de mise à l’air du
radiateur au cadre à l’aide d’un collier en plastique et
couper l’extrémité du collier.
ØAcheminer le fil du contacteur de point mort, le fil du
volant magnétique CDI et la durit de mise à l’air du
radiateur entre le radiateur et le cadre.
ÙFixer le fil du contacteur de point mort et le fil du
volant magnétique CDI au guide-câbles au niveau de
leurs tubes de protection, à l’aide d’un collier en plas-
tique. Couper ensuite l’extrémité du collier.
ÚAcheminer les durits de mise à l’air du carburateur et
la durit de trop-plein de manière à ce qu’aucune
d’elles n’entre en contact avec l’amortisseur arrière.

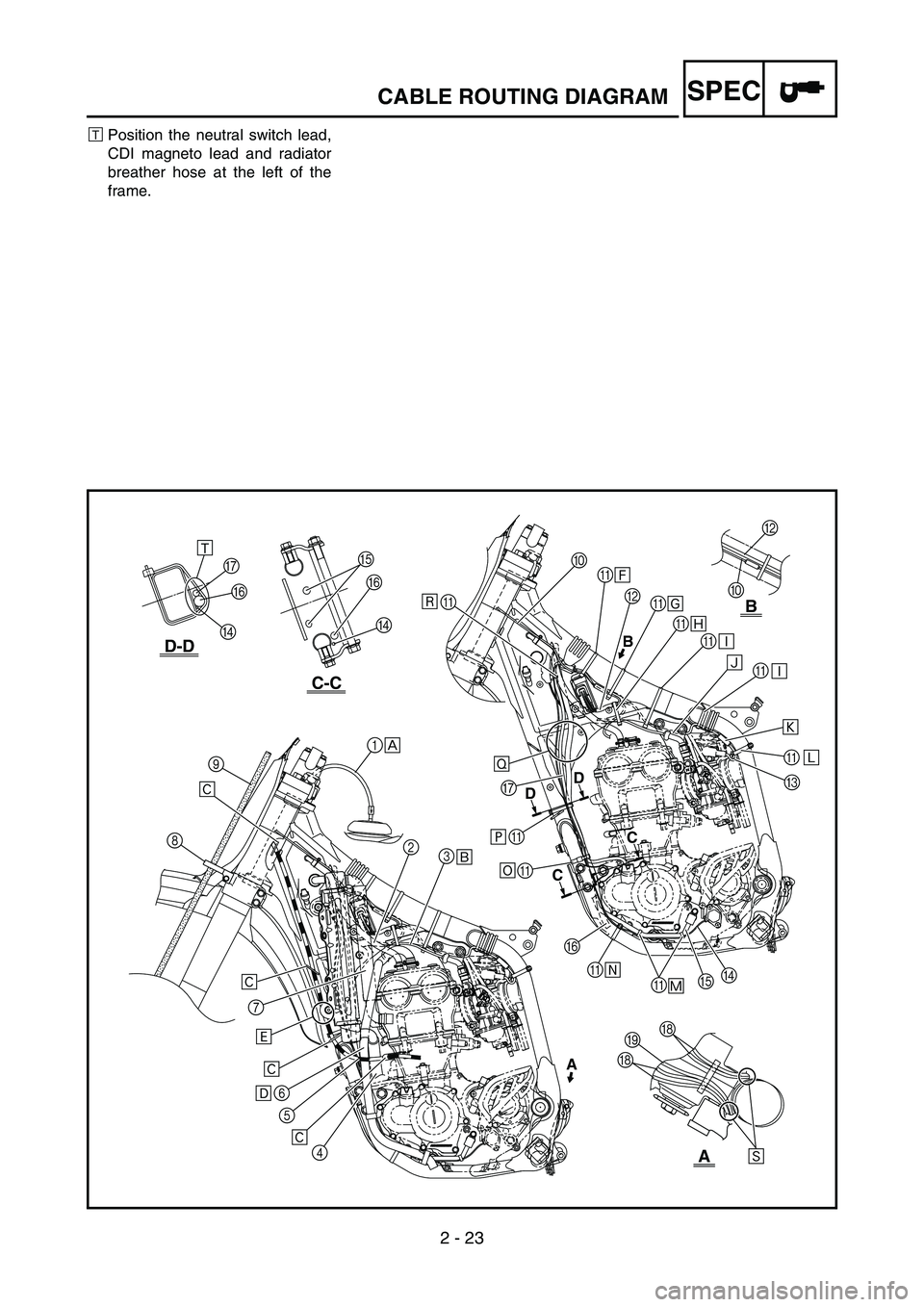

2 - 23
SPECCABLE ROUTING DIAGRAM
ÛPosition the neutral switch lead,
CDI magneto lead and radiator
breather hose at the left of the
frame.
B
0
C-C
D-D
B
A
AB
DD
CC
F
D G
F
D
A
G
A
A
F
AE
A
DC A A A A B A 0
1
2
3
4 5 6 7 89
Ì
Ë
ÊÉ ÈÙÍ
Î
Ï
Ð
Ð Ñ
A
Ô Õ Ø
Ú HIH
E Û
Ò
Ö ×
Ê Ê Ê
Ó

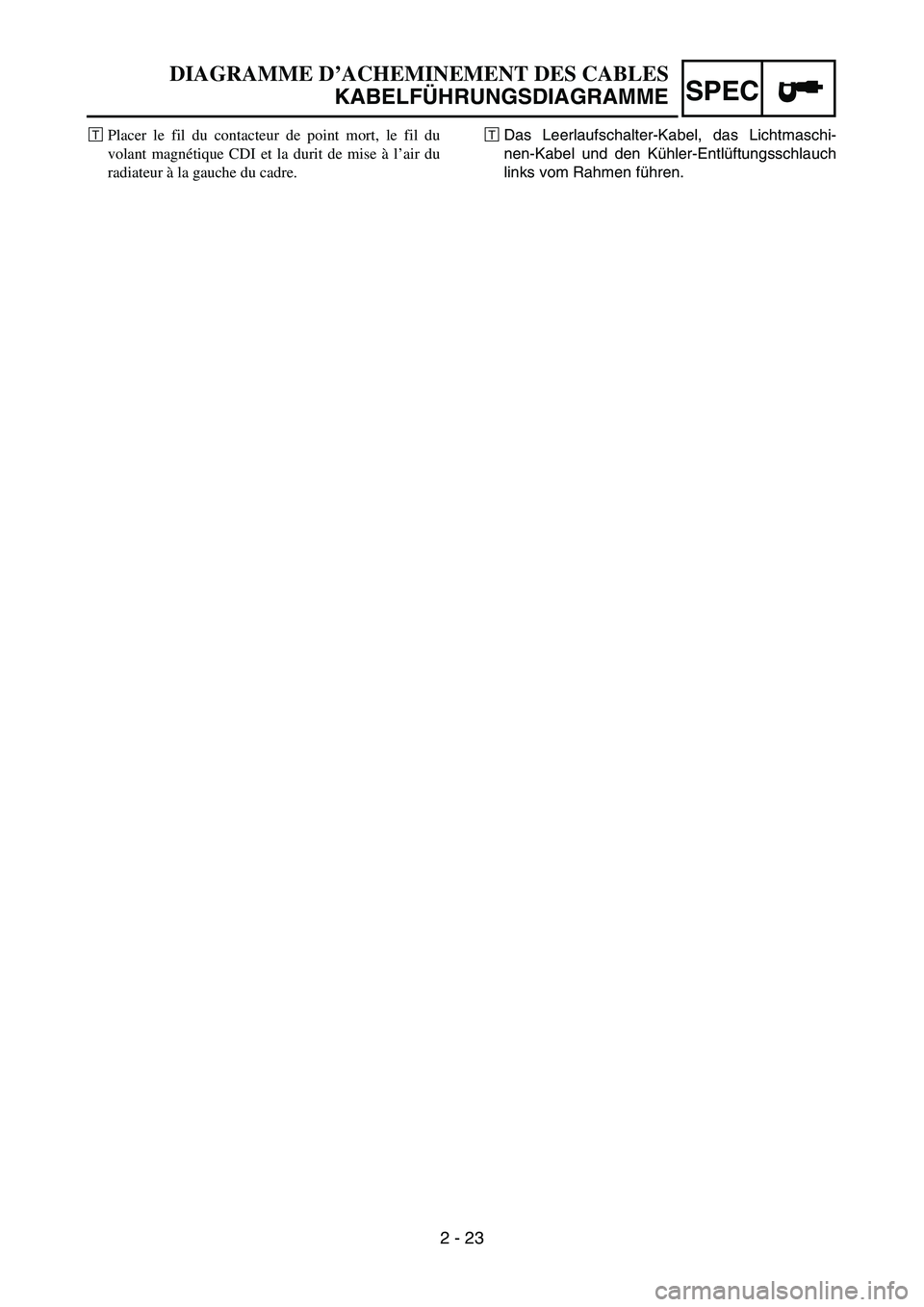

2 - 23
SPEC
ÛDas Leerlaufschalter-Kabel, das Lichtmaschi-
nen-Kabel und den Kühler-Entlüftungsschlauch
links vom Rahmen führen.
DIAGRAMME D’ACHEMINEMENT DES CABLES
KABELFÜHRUNGSDIAGRAMME
ÛPlacer le fil du contacteur de point mort, le fil du
volant magnétique CDI et la durit de mise à l’air du
radiateur à la gauche du cadre.

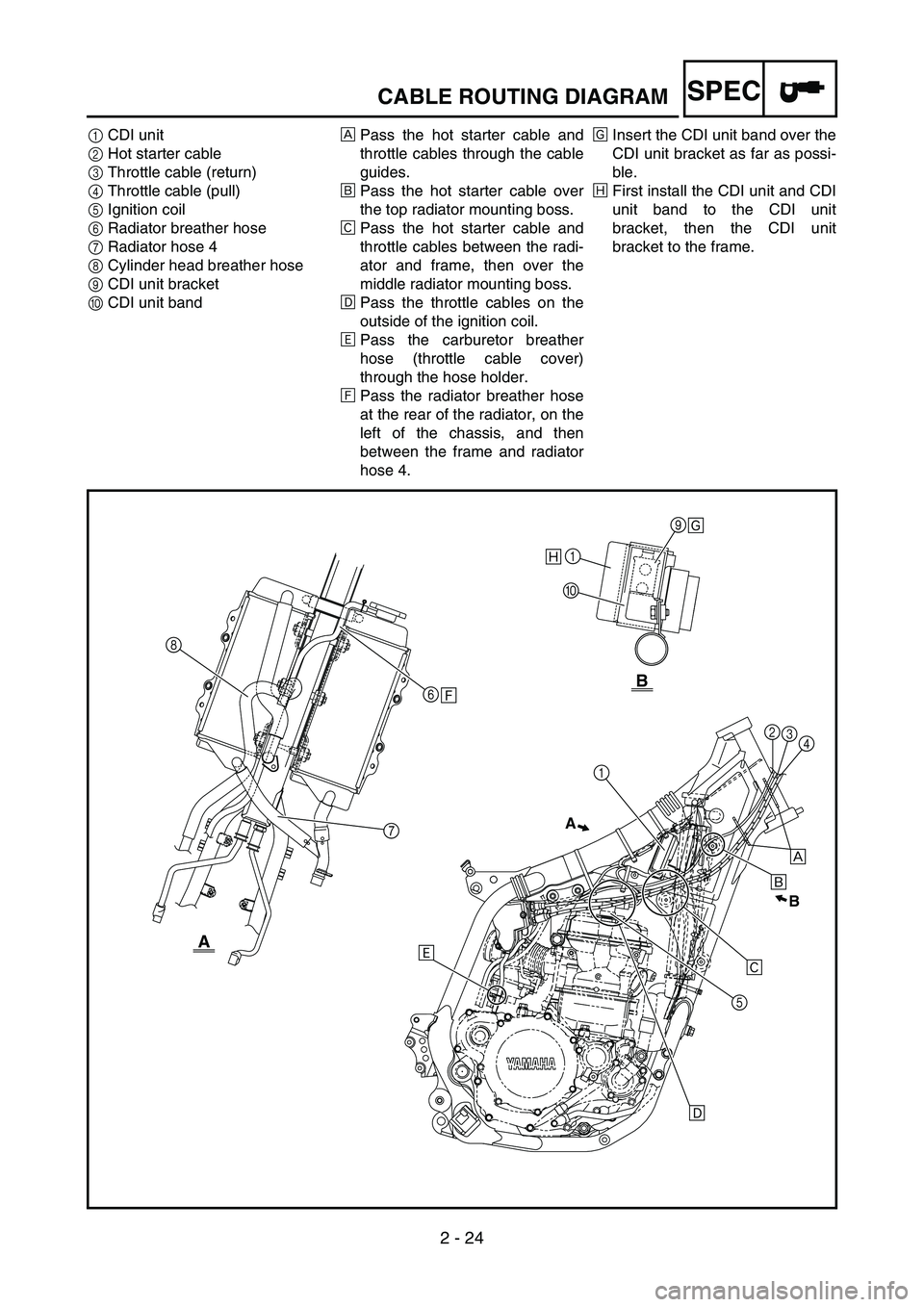

2 - 24
SPECCABLE ROUTING DIAGRAM
1CDI unit
2Hot starter cable
3Throttle cable (return)
4Throttle cable (pull)
5Ignition coil
6Radiator breather hose
7Radiator hose 4
8Cylinder head breather hose
9CDI unit bracket
0CDI unit bandÈPass the hot starter cable and
throttle cables through the cable
guides.
ÉPass the hot starter cable over
the top radiator mounting boss.
ÊPass the hot starter cable and
throttle cables between the radi-
ator and frame, then over the
middle radiator mounting boss.
ËPass the throttle cables on the
outside of the ignition coil.
ÌPass the carburetor breather
hose (throttle cable cover)
through the hose holder.
ÍPass the radiator breather hose
at the rear of the radiator, on the
left of the chassis, and then
between the frame and radiator
hose 4.ÎInsert the CDI unit band over the
CDI unit bracket as far as possi-
ble.
ÏFirst install the CDI unit and CDI
unit band to the CDI unit
bracket, then the CDI unit
bracket to the frame.
8
761
09
12
3
4 ÍB
A
A
B
Î
Ï
É
ÌÈ
Ê
Ë
5

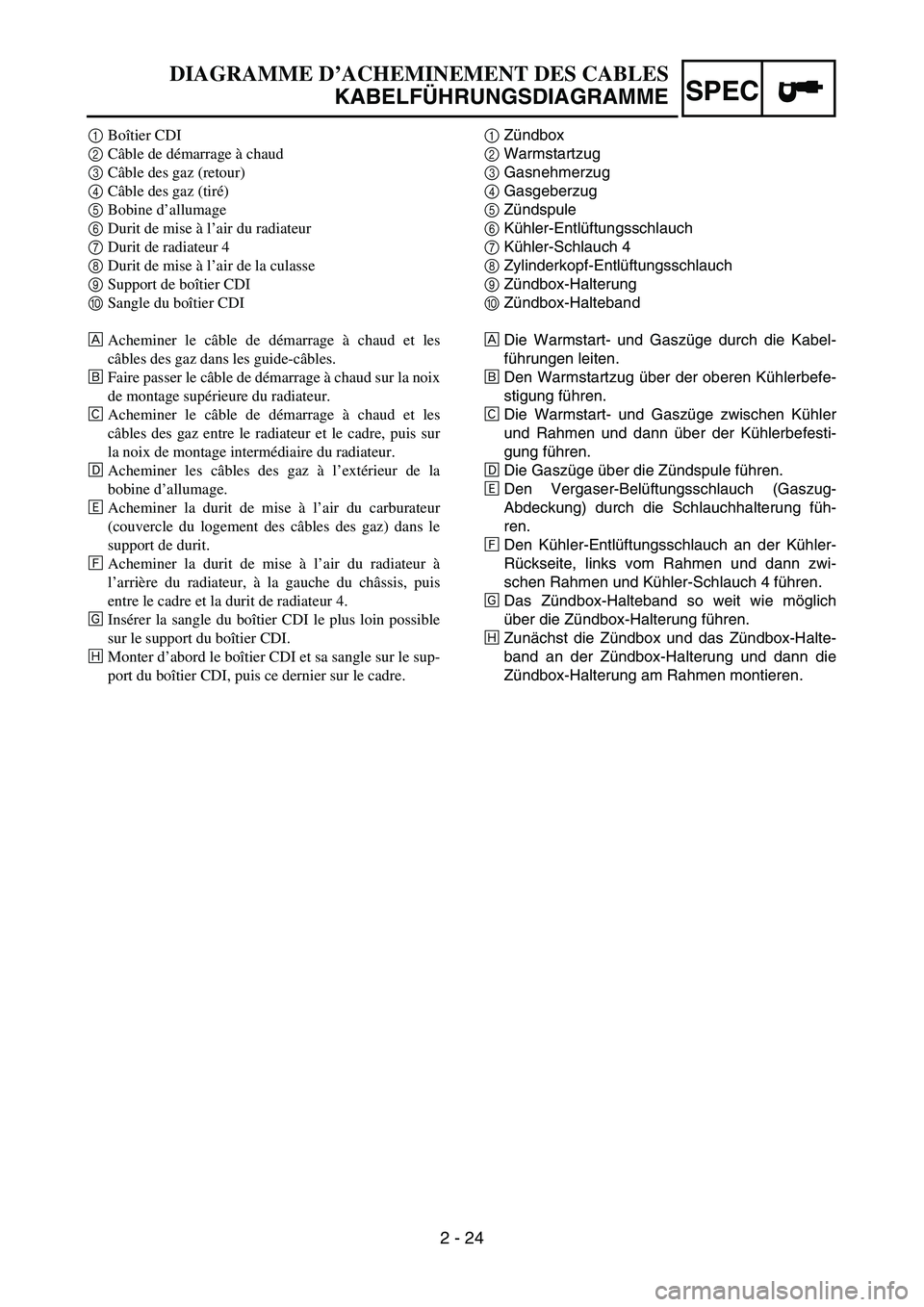

2 - 24
SPEC
1Zündbox
2Warmstartzug
3Gasnehmerzug
4Gasgeberzug
5Zündspule
6Kühler-Entlüftungsschlauch
7Kühler-Schlauch 4
8Zylinderkopf-Entlüftungsschlauch
9Zündbox-Halterung
0Zündbox-Halteband
ÈDie Warmstart- und Gaszüge durch die Kabel-
führungen leiten.
ÉDen Warmstartzug über der oberen Kühlerbefe-
stigung führen.
ÊDie Warmstart- und Gaszüge zwischen Kühler
und Rahmen und dann über der Kühlerbefesti-
gung führen.
ËDie Gaszüge über die Zündspule führen.
ÌDen Vergaser-Belüftungsschlauch (Gaszug-
Abdeckung) durch die Schlauchhalterung füh-
ren.
ÍDen Kühler-Entlüftungsschlauch an der Kühler-
Rückseite, links vom Rahmen und dann zwi-
schen Rahmen und Kühler-Schlauch 4 führen.
ÎDas Zündbox-Halteband so weit wie möglich
über die Zündbox-Halterung führen.
ÏZunächst die Zündbox und das Zündbox-Halte-
band an der Zündbox-Halterung und dann die
Zündbox-Halterung am Rahmen montieren.
DIAGRAMME D’ACHEMINEMENT DES CABLES
KABELFÜHRUNGSDIAGRAMME
1Boîtier CDI
2Câble de démarrage à chaud
3Câble des gaz (retour)
4Câble des gaz (tiré)
5Bobine d’allumage
6Durit de mise à l’air du radiateur
7Durit de radiateur 4
8Durit de mise à l’air de la culasse
9Support de boîtier CDI
0Sangle du boîtier CDI
ÈAcheminer le câble de démarrage à chaud et les
câbles des gaz dans les guide-câbles.
ÉFaire passer le câble de démarrage à chaud sur la noix
de montage supérieure du radiateur.
ÊAcheminer le câble de démarrage à chaud et les
câbles des gaz entre le radiateur et le cadre, puis sur
la noix de montage intermédiaire du radiateur.
ËAcheminer les câbles des gaz à l’extérieur de la
bobine d’allumage.
ÌAcheminer la durit de mise à l’air du carburateur
(couvercle du logement des câbles des gaz) dans le
support de durit.
ÍAcheminer la durit de mise à l’air du radiateur à
l’arrière du radiateur, à la gauche du châssis, puis
entre le cadre et la durit de radiateur 4.
ÎInsérer la sangle du boîtier CDI le plus loin possible
sur le support du boîtier CDI.
ÏMonter d’abord le boîtier CDI et sa sangle sur le sup-
port du boîtier CDI, puis ce dernier sur le cadre.

2 - 25
SPECCABLE ROUTING DIAGRAM
1Master cylinder
2Brake hose holder
3Brake hoseÈInstall the brake hose so that its
pipe portion directs as shown
and lightly touches the projec-
tion on the caliper.
ÉPass the brake hose into the
brake hose holders.
ÊIf the brake hose contacts the
spring (rear shock absorber),
correct its twist.
ËInstall the brake hose so that its
pipe portion directs as shown
and lightly touches the projec-
tion on the master cylinder.

2 - 25
SPEC
1Hauptbremszylinder
2Bremsschlauch-Halterung
3Bremsschlauch
ÈDen Bremsschlauch so montieren, daß der
Metallstutzen am Schlauchende, wie abgebildet,
an der Nase des Bremssattels anliegt.
ÉDen Bremsschlauch durch die entsprechenden
Schlauchhalterungen führen.
ÊFalls der Bremsschlauch die Feder des Feder-
beins berührt, den Schlauch entsprechend
umbiegen.
ËDen Bremsschlauch so montieren, daß der
Metallstutzen am Schlauchende, wie abgebildet,
an der Nase des Hauptbremszylinders anliegt.

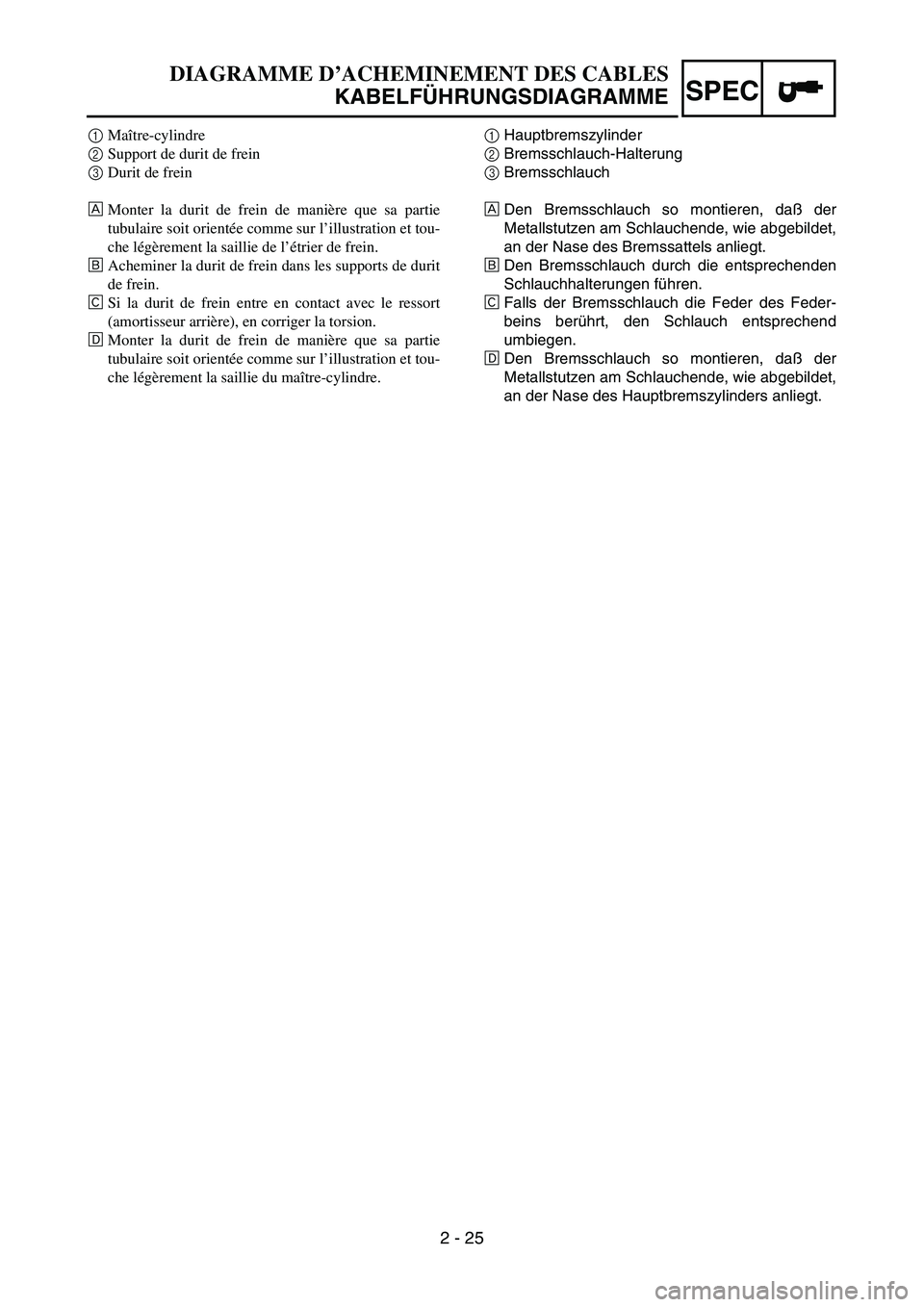

DIAGRAMME D’ACHEMINEMENT DES CABLES
KABELFÜHRUNGSDIAGRAMME
1Maître-cylindre
2Support de durit de frein
3Durit de frein
ÈMonter la durit de frein de manière que sa partie
tubulaire soit orientée comme sur l’illustration et tou-
che légèrement la saillie de l’étrier de frein.
ÉAcheminer la durit de frein dans les supports de durit
de frein.
ÊSi la durit de frein entre en contact avec le ressort
(amortisseur arrière), en corriger la torsion.
ËMonter la durit de frein de manière que sa partie
tubulaire soit orientée comme sur l’illustration et tou-
che légèrement la saillie du maître-cylindre.

2 - 26
SPECCABLE ROUTING DIAGRAM
1Throttle cable
2Fuel tank breather hose
3Clamp
4Clutch cable
5Hot starter cable
6“ENGINE STOP” button lead
7Brake hose
8Hose guideÈFasten the “ENGINE STOP” but-
ton lead to the handlebar with
the plastic band.
ÉPass the brake hose in front of
the number plate.
3
6
40˚±10˚
A
12
3
4
5
6
7
8 È
É
A
