YAMAHA YZ450F 2005 Notices Demploi (in French)

TUN
REGLAGE
EINSTELLUNG

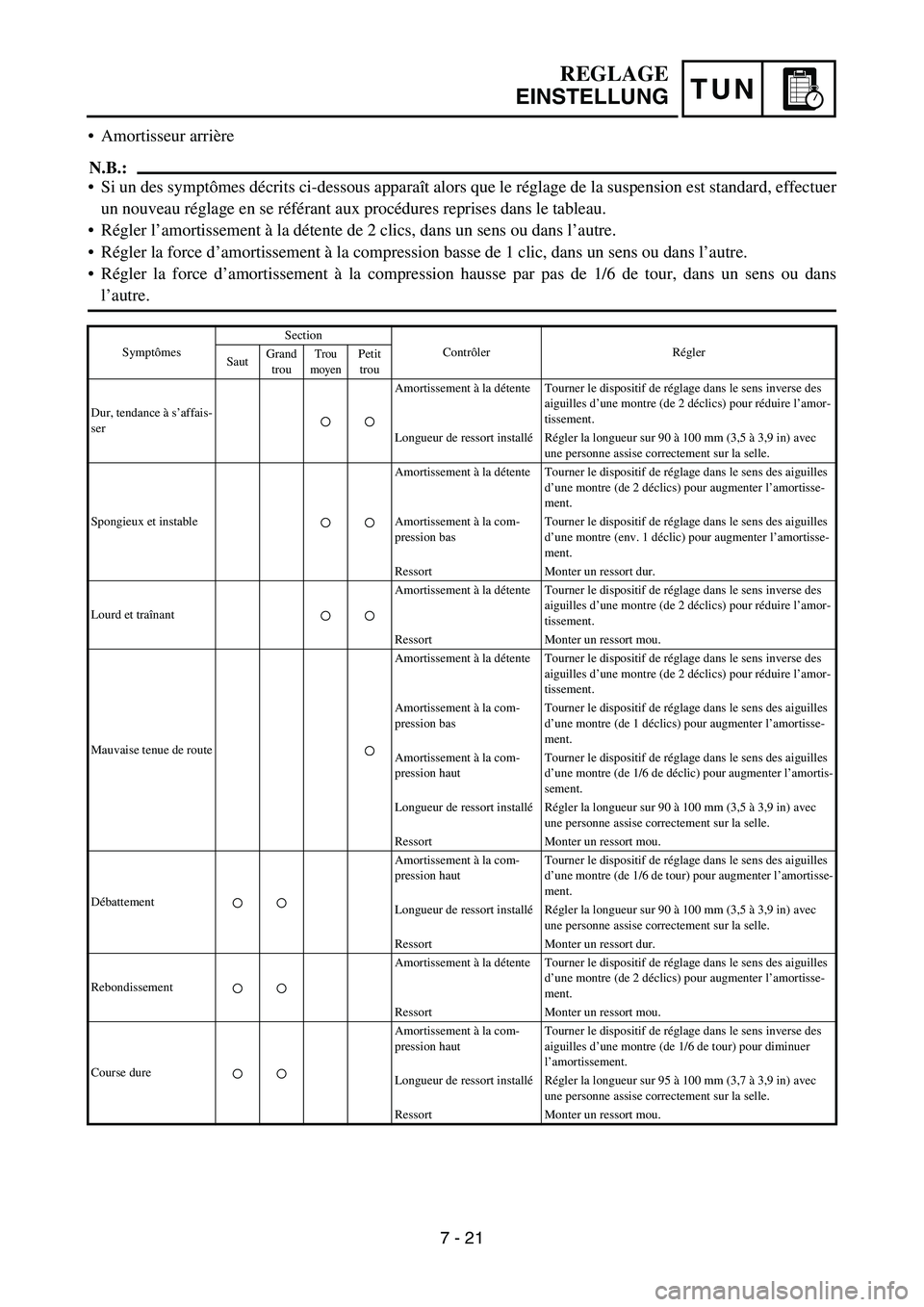

Amortisseur arrière
N.B.:
Si un des symptômes décrits ci-dessous apparaît alors que le réglage de la suspension est standard, effectuer
un nouveau réglage en se référant aux procédures reprises dans le tableau.
Régler l’amortissement à la détente de 2 clics, dans un sens ou dans l’autre.
Régler la force d’amortissement à la compression basse de 1 clic, dans un sens ou dans l’autre.
Régler la force d’amortissement à la compression hausse par pas de 1/6 de tour, dans un sens ou dans
l’autre.
SymptômesSection
Contrôler Régler
SautGrand
trouTrou
moyenPetit
trou
Dur, tendance à s’affais-
serAmortissement à la détente Tourner le dispositif de réglage dans le sens inverse des
aiguilles d’une montre (de 2 déclics) pour réduire l’amor-
tissement.
Longueur de ressort installéRégler la longueur sur 90 à 100 mm (3,5 à 3,9 in) avec
une personne assise correctement sur la selle.
Spongieux et instableAmortissement à la détente Tourner le dispositif de réglage dans le sens des aiguilles
d’une montre (de 2 déclics) pour augmenter l’amortisse-
ment.
Amortissement à la com-
pression basTourner le dispositif de réglage dans le sens des aiguilles
d’une montre (env. 1 déclic) pour augmenter l’amortisse-
ment.
Ressort Monter un ressort dur.
Lourd et traînantAmortissement à la détente Tourner le dispositif de réglage dans le sens inverse des
aiguilles d’une montre (de 2 déclics) pour réduire l’amor-
tissement.
Ressort Monter un ressort mou.
Mauvaise tenue de routeAmortissement à la détente Tourner le dispositif de réglage dans le sens inverse des
aiguilles d’une montre (de 2 déclics) pour réduire l’amor-
tissement.
Amortissement à la com-
pression basTourner le dispositif de réglage dans le sens des aiguilles
d’une montre (de 1 déclics) pour augmenter l’amortisse-
ment.
Amortissement à la com-
pression hautTourner le dispositif de réglage dans le sens des aiguilles
d’une montre (de 1/6 de déclic) pour augmenter l’amortis-
sement.
Longueur de ressort installéRégler la longueur sur 90 à 100 mm (3,5 à 3,9 in) avec
une personne assise correctement sur la selle.
Ressort Monter un ressort mou.
DébattementAmortissement à la com-
pression hautTourner le dispositif de réglage dans le sens des aiguilles
d’une montre (de 1/6 de tour) pour augmenter l’amortisse-
ment.
Longueur de ressort installéRégler la longueur sur 90 à 100 mm (3,5 à 3,9 in) avec
une personne assise correctement sur la selle.
Ressort Monter un ressort dur.
RebondissementAmortissement à la détente Tourner le dispositif de réglage dans le sens des aiguilles
d’une montre (de 2 déclics) pour augmenter l’amortisse-
ment.
Ressort Monter un ressort mou.
Course dureAmortissement à la com-
pression hautTourner le dispositif de réglage dans le sens inverse des
aiguilles d’une montre (de 1/6 de tour) pour diminuer
l’amortissement.
Longueur de ressort installéRégler la longueur sur 95 à 100 mm (3,7 à 3,9 in) avec
une personne assise correctement sur la selle.
Ressort Monter un ressort mou.
7 - 21

TUN
REGLAGE
EINSTELLUNG

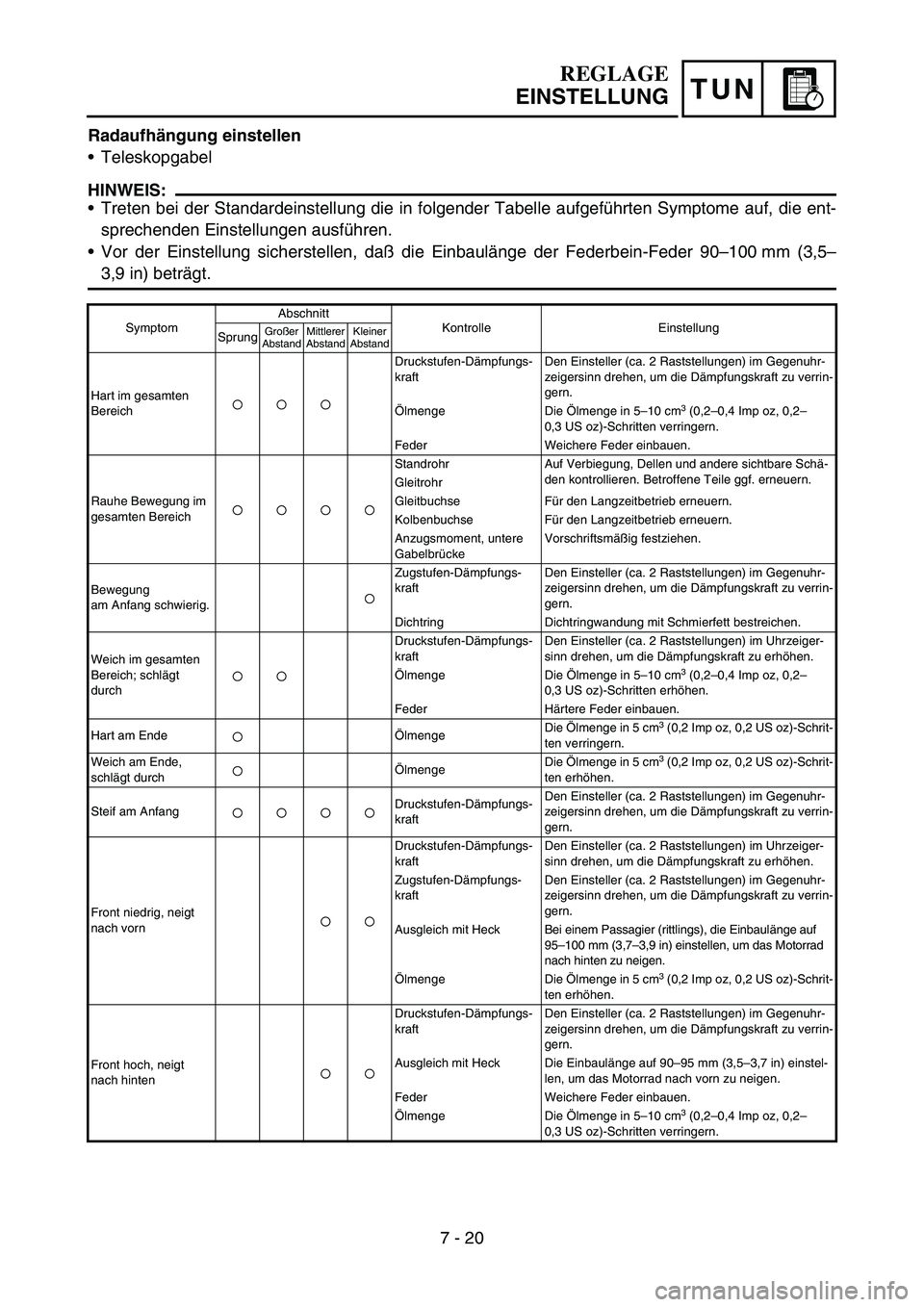

Radaufhängung einstellen
Teleskopgabel
HINWEIS:
Treten bei der Standardeinstellung die in folgender Tabelle aufgeführten Symptome auf, die ent-
sprechenden Einstellungen ausführen.
Vor der Einstellung sicherstellen, daß die Einbaulänge der Federbein-Feder 90–100 mm (3,5–
3,9 in) beträgt.
SymptomAbschnitt
Kontrolle Einstellung
SprungGroßer
AbstandMittlerer
AbstandKleiner
Abstand
Hart im gesamten
BereichDruckstufen-Dämpfungs-
kraftDen Einsteller (ca. 2 Raststellungen) im Gegenuhr-
zeigersinn drehen, um die Dämpfungskraft zu verrin-
gern.
Ölmenge Die Ölmenge in 5–10 cm3 (0,2–0,4 Imp oz, 0,2–
0,3 US oz)-Schritten verringern.
Feder Weichere Feder einbauen.
Rauhe Bewegung im
gesamten BereichStandrohr Auf Verbiegung, Dellen und andere sichtbare Schä-
den kontrollieren. Betroffene Teile ggf. erneuern.
Gleitrohr
Gleitbuchse Für den Langzeitbetrieb erneuern.
Kolbenbuchse Für den Langzeitbetrieb erneuern.
Anzugsmoment, untere
GabelbrückeVorschriftsmäßig festziehen.
Bewegung
am Anfang schwierig.Zugstufen-Dämpfungs-
kraftDen Einsteller (ca. 2 Raststellungen) im Gegenuhr-
zeigersinn drehen, um die Dämpfungskraft zu verrin-
gern.
Dichtring Dichtringwandung mit Schmierfett bestreichen.
Weich im gesamten
Bereich; schlägt
durchDruckstufen-Dämpfungs-
kraftDen Einsteller (ca. 2 Raststellungen) im Uhrzeiger-
sinn drehen, um die Dämpfungskraft zu erhöhen.
Ölmenge Die Ölmenge in 5–10 cm
3 (0,2–0,4 Imp oz, 0,2–
0,3 US oz)-Schritten erhöhen.
Feder Härtere Feder einbauen.
Hart am EndeÖlmengeDie Ölmenge in 5 cm
3 (0,2 Imp oz, 0,2 US oz)-Schrit-
ten verringern.
Weich am Ende,
schlägt durchÖlmengeDie Ölmenge in 5 cm
3 (0,2 Imp oz, 0,2 US oz)-Schrit-
ten erhöhen.
Steif am AnfangDruckstufen-Dämpfungs-
kraftDen Einsteller (ca. 2 Raststellungen) im Gegenuhr-
zeigersinn drehen, um die Dämpfungskraft zu verrin-
gern.
Front niedrig, neigt
nach vorn Druckstufen-Dämpfungs-
kraftDen Einsteller (ca. 2 Raststellungen) im Uhrzeiger-
sinn drehen, um die Dämpfungskraft zu erhöhen.
Zugstufen-Dämpfungs-
kraftDen Einsteller (ca. 2 Raststellungen) im Gegenuhr-
zeigersinn drehen, um die Dämpfungskraft zu verrin-
gern.
Ausgleich mit Heck Bei einem Passagier (rittlings), die Einbaulänge auf
95–100 mm (3,7–3,9 in) einstellen, um das Motorrad
nach hinten zu neigen.
Ölmenge Die Ölmenge in 5 cm
3 (0,2 Imp oz, 0,2 US oz)-Schrit-
ten erhöhen.
Front hoch, neigt
nach hinten Druckstufen-Dämpfungs-
kraftDen Einsteller (ca. 2 Raststellungen) im Gegenuhr-
zeigersinn drehen, um die Dämpfungskraft zu verrin-
gern.
Ausgleich mit Heck Die Einbaulänge auf 90–95 mm (3,5–3,7 in) einstel-
len, um das Motorrad nach vorn zu neigen.
Feder Weichere Feder einbauen.
Ölmenge Die Ölmenge in 5–10 cm
3 (0,2–0,4 Imp oz, 0,2–
0,3 US oz)-Schritten verringern.
7 - 20

TUN
REGLAGE
EINSTELLUNG

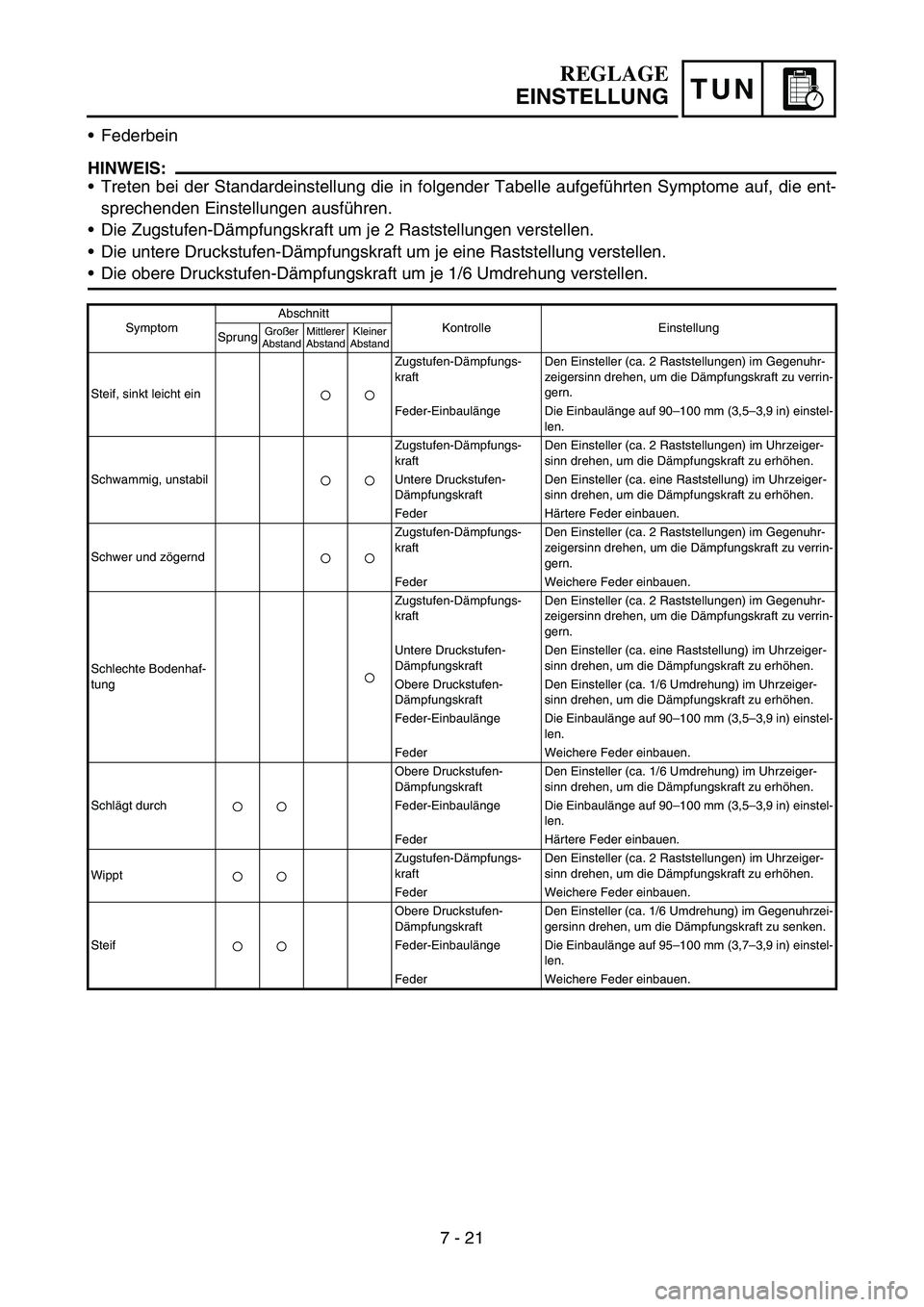

Federbein
HINWEIS:
Treten bei der Standardeinstellung die in folgender Tabelle aufgeführten Symptome auf, die ent-
sprechenden Einstellungen ausführen.
Die Zugstufen-Dämpfungskraft um je 2 Raststellungen verstellen.
Die untere Druckstufen-Dämpfungskraft um je eine Raststellung verstellen.
Die obere Druckstufen-Dämpfungskraft um je 1/6 Umdrehung verstellen.
SymptomAbschnitt
Kontrolle Einstellung
SprungGroßer
AbstandMittlerer
AbstandKleiner
Abstand
Steif, sinkt leicht einZugstufen-Dämpfungs-
kraftDen Einsteller (ca. 2 Raststellungen) im Gegenuhr-
zeigersinn drehen, um die Dämpfungskraft zu verrin-
gern.
Feder-Einbaulänge Die Einbaulänge auf 90–100 mm (3,5–3,9 in) einstel-
len.
Schwammig, unstabilZugstufen-Dämpfungs-
kraftDen Einsteller (ca. 2 Raststellungen) im Uhrzeiger-
sinn drehen, um die Dämpfungskraft zu erhöhen.
Untere Druckstufen-
DämpfungskraftDen Einsteller (ca. eine Raststellung) im Uhrzeiger-
sinn drehen, um die Dämpfungskraft zu erhöhen.
Feder Härtere Feder einbauen.
Schwer und zögerndZugstufen-Dämpfungs-
kraftDen Einsteller (ca. 2 Raststellungen) im Gegenuhr-
zeigersinn drehen, um die Dämpfungskraft zu verrin-
gern.
Feder Weichere Feder einbauen.
Schlechte Bodenhaf-
tungZugstufen-Dämpfungs-
kraftDen Einsteller (ca. 2 Raststellungen) im Gegenuhr-
zeigersinn drehen, um die Dämpfungskraft zu verrin-
gern.
Untere Druckstufen-
DämpfungskraftDen Einsteller (ca. eine Raststellung) im Uhrzeiger-
sinn drehen, um die Dämpfungskraft zu erhöhen.
Obere Druckstufen-
DämpfungskraftDen Einsteller (ca. 1/6 Umdrehung) im Uhrzeiger-
sinn drehen, um die Dämpfungskraft zu erhöhen.
Feder-Einbaulänge Die Einbaulänge auf 90–100 mm (3,5–3,9 in) einstel-
len.
Feder Weichere Feder einbauen.
Schlägt durchObere Druckstufen-
DämpfungskraftDen Einsteller (ca. 1/6 Umdrehung) im Uhrzeiger-
sinn drehen, um die Dämpfungskraft zu erhöhen.
Feder-Einbaulänge Die Einbaulänge auf 90–100 mm (3,5–3,9 in) einstel-
len.
Feder Härtere Feder einbauen.
WipptZugstufen-Dämpfungs-
kraftDen Einsteller (ca. 2 Raststellungen) im Uhrzeiger-
sinn drehen, um die Dämpfungskraft zu erhöhen.
Feder Weichere Feder einbauen.
SteifObere Druckstufen-
DämpfungskraftDen Einsteller (ca. 1/6 Umdrehung) im Gegenuhrzei-
gersinn drehen, um die Dämpfungskraft zu senken.
Feder-Einbaulänge Die Einbaulänge auf 95–100 mm (3,7–3,9 in) einstel-
len.
Feder Weichere Feder einbauen.
7 - 21

PRINTED IN JAPAN
2004.06-2.9×1 CR
(E,F,G) PRINTED ON RECYCLED PAPER YAMAHA MOTOR CO., LTD.
2500 SHINGAI IWATA SHIZUOKA JAPAN
