Page 151 of 238

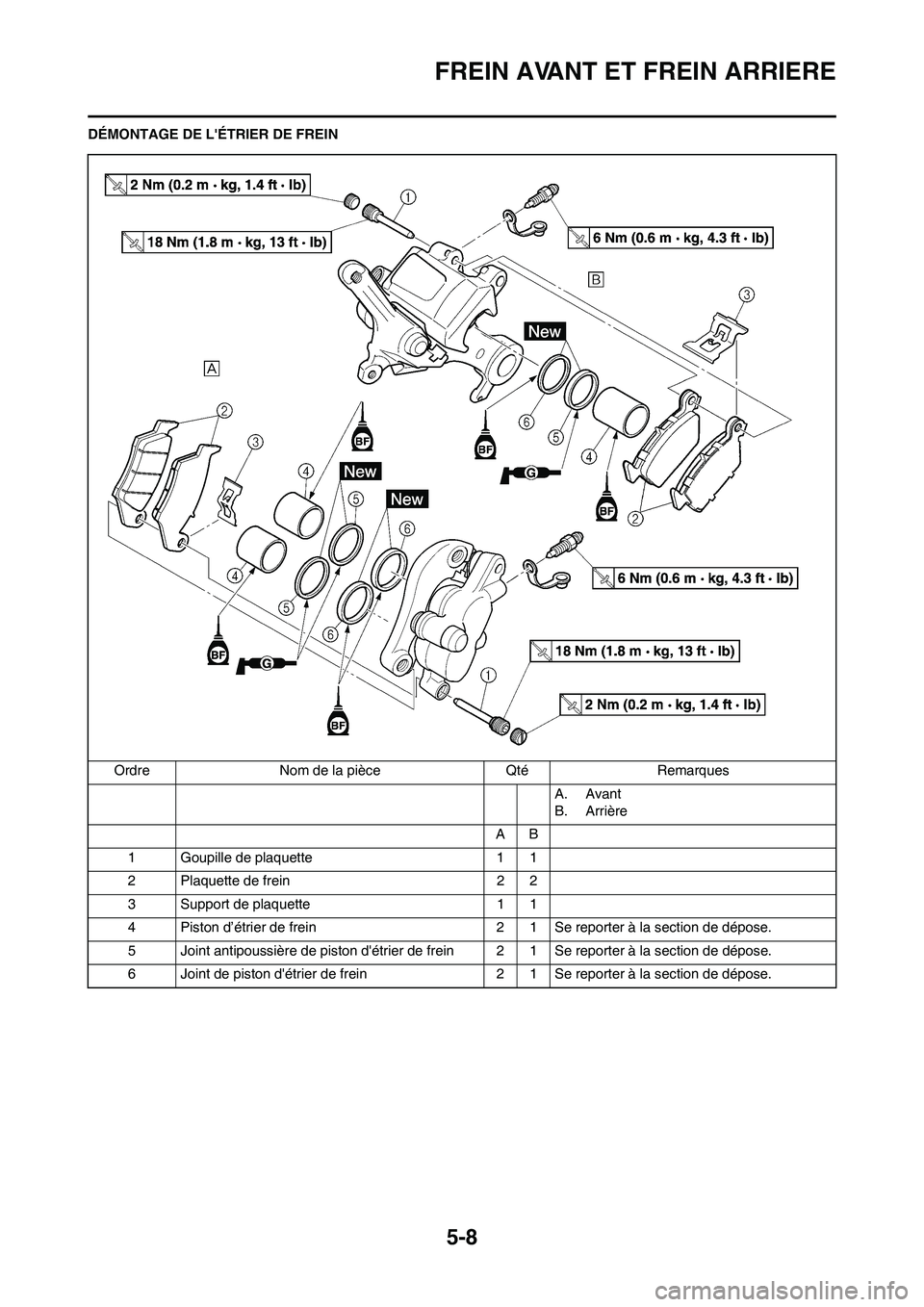

YAMAHA YZ450F 2011  Notices Demploi (in French) 5-8
FREIN AVANT ET FREIN ARRIERE
DÉMONTAGE DE LÉTRIER DE FREIN
Ordre Nom de la pièce Qté Remarques
A. Avant
B. Arrière
AB
1 Goupille de plaquette 1 1
2 Plaquette de frein 2 2
3 Support de plaque

Page 152 of 238

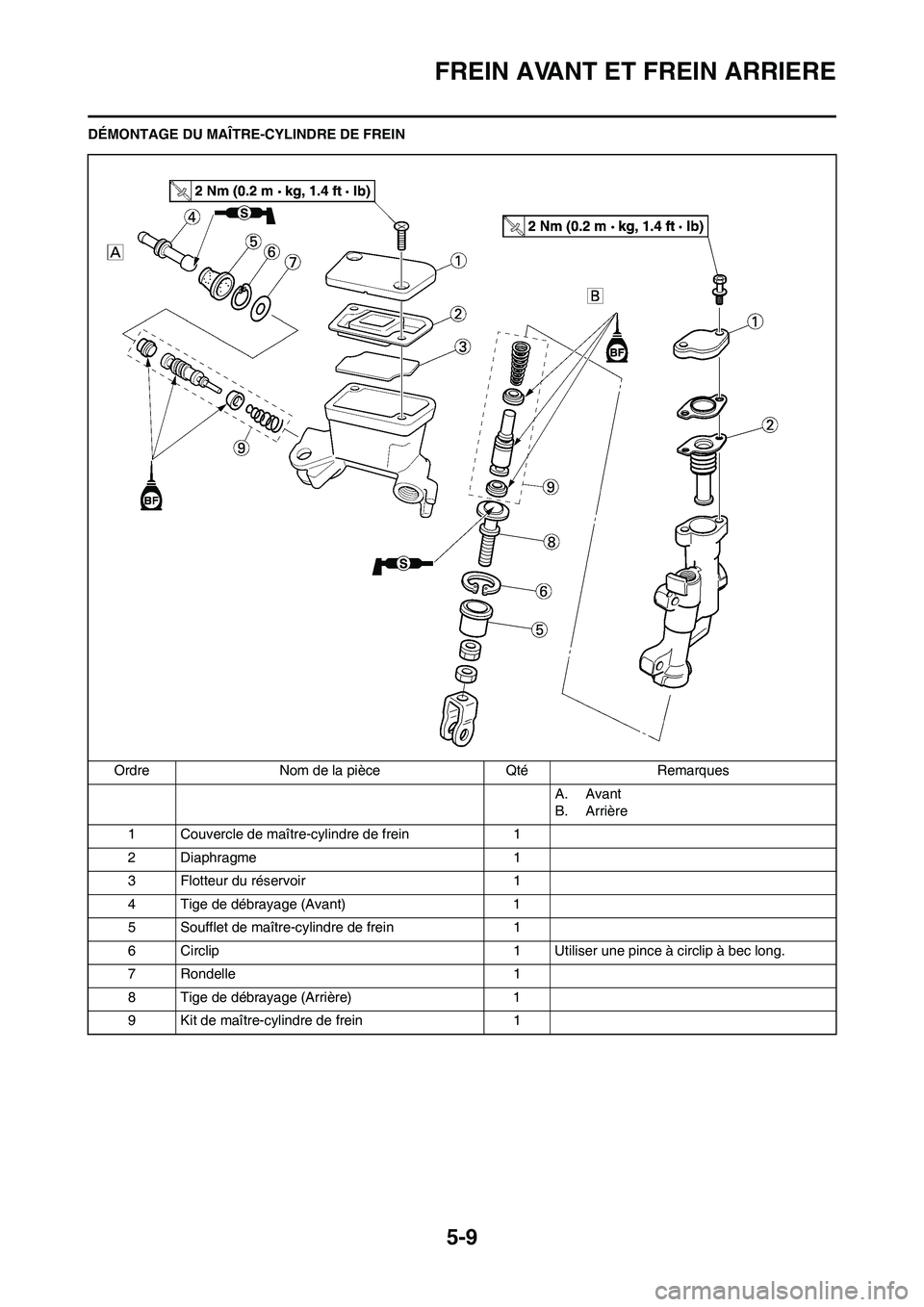

YAMAHA YZ450F 2011  Notices Demploi (in French) 5-9
FREIN AVANT ET FREIN ARRIERE
DÉMONTAGE DU MAÎTRE-CYLINDRE DE FREIN
Ordre Nom de la pièce Qté Remarques
A. Avant
B. Arrière
1 Couvercle de maître-cylindre de frein 1
2 Diaphragme 1
3 Flotteur

Page 153 of 238

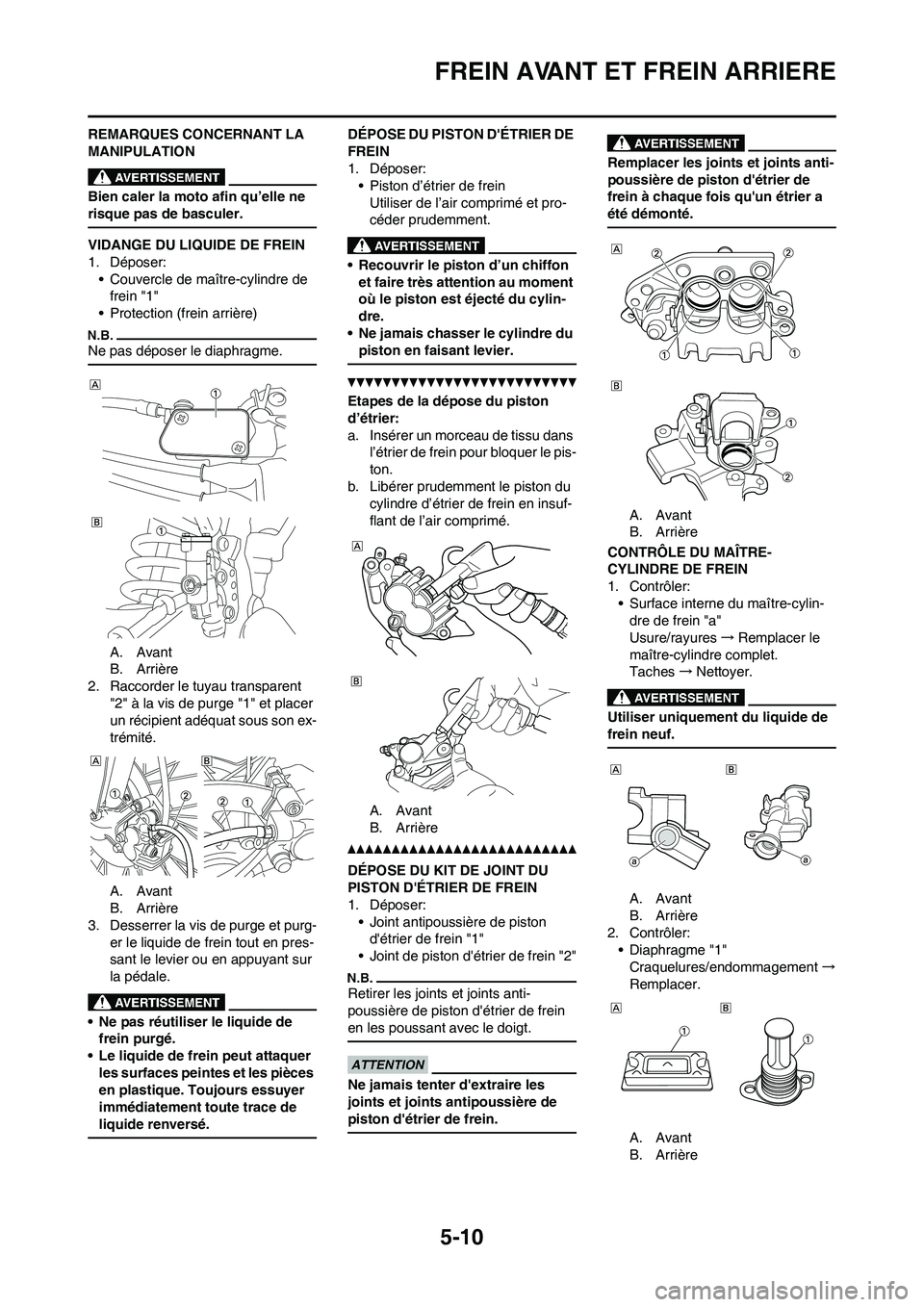

YAMAHA YZ450F 2011  Notices Demploi (in French) 5-10
FREIN AVANT ET FREIN ARRIERE
REMARQUES CONCERNANT LA
MANIPULATION
Bien caler la moto afin qu’elle ne
risque pas de basculer.
VIDANGE DU LIQUIDE DE FREIN
1. Déposer:
• Couvercle de maître-

Page 154 of 238

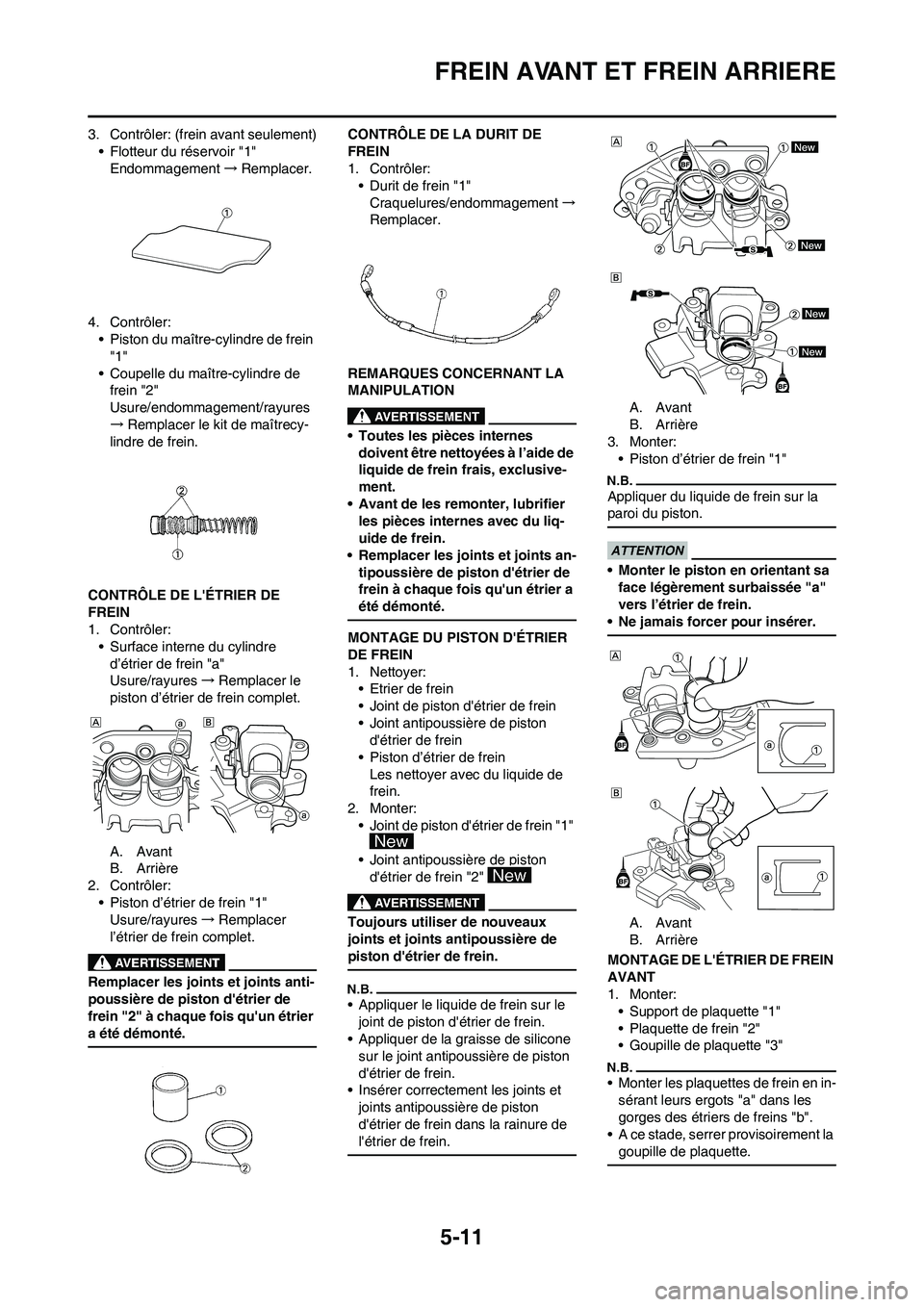

YAMAHA YZ450F 2011  Notices Demploi (in French) 5-11
FREIN AVANT ET FREIN ARRIERE
3. Contrôler: (frein avant seulement)
• Flotteur du réservoir "1"
Endommagement→Remplacer.
4. Contrôler:
• Piston du maître-cylindre de frein
"1"
• Coupe

Page 155 of 238

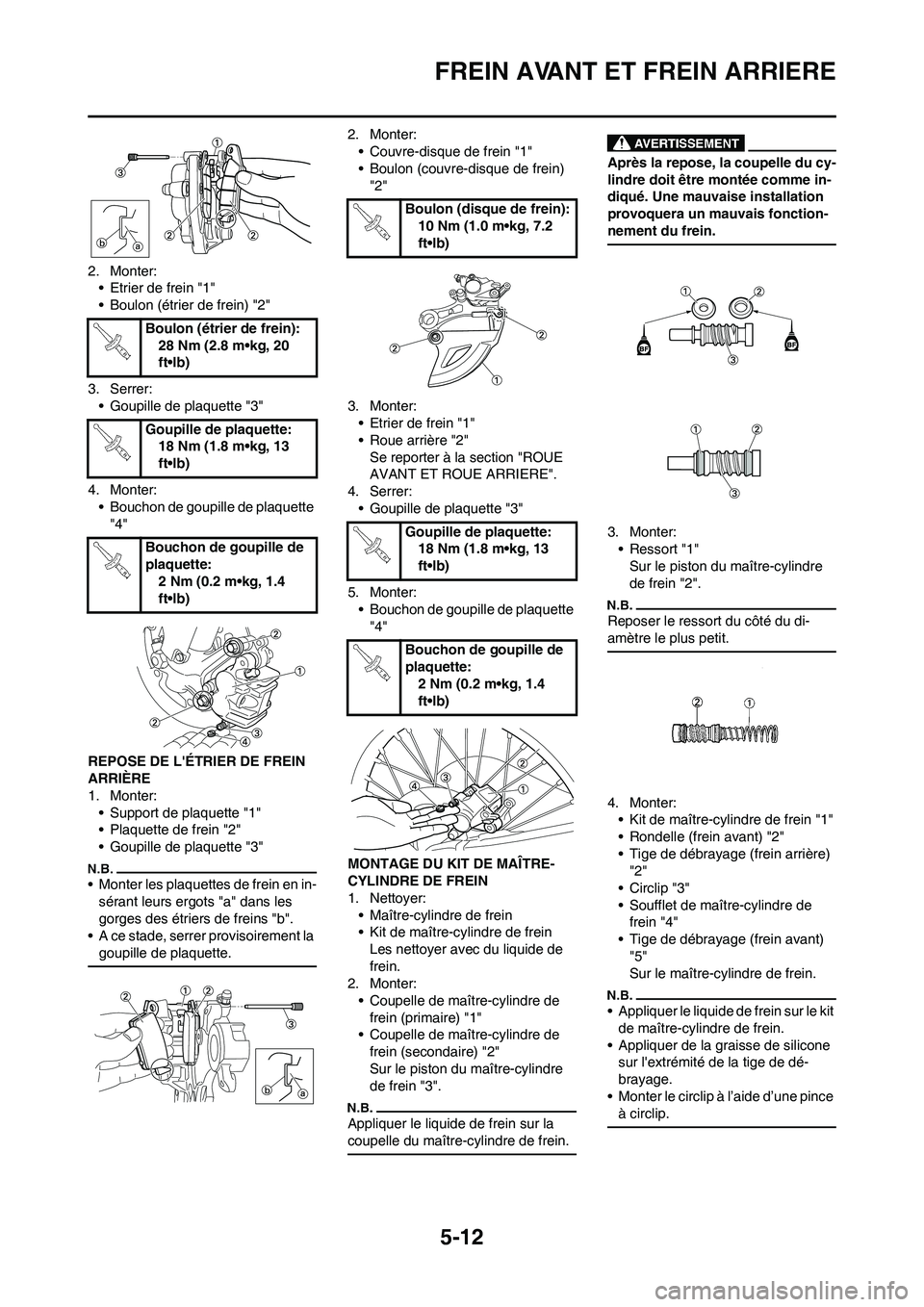

YAMAHA YZ450F 2011  Notices Demploi (in French) 5-12
FREIN AVANT ET FREIN ARRIERE
2. Monter:
• Etrier de frein "1"
• Boulon (étrier de frein) "2"
3. Serrer:
• Goupille de plaquette "3"
4. Monter:
• Bouchon de goupille de plaquette
"4"
REP

Page 156 of 238

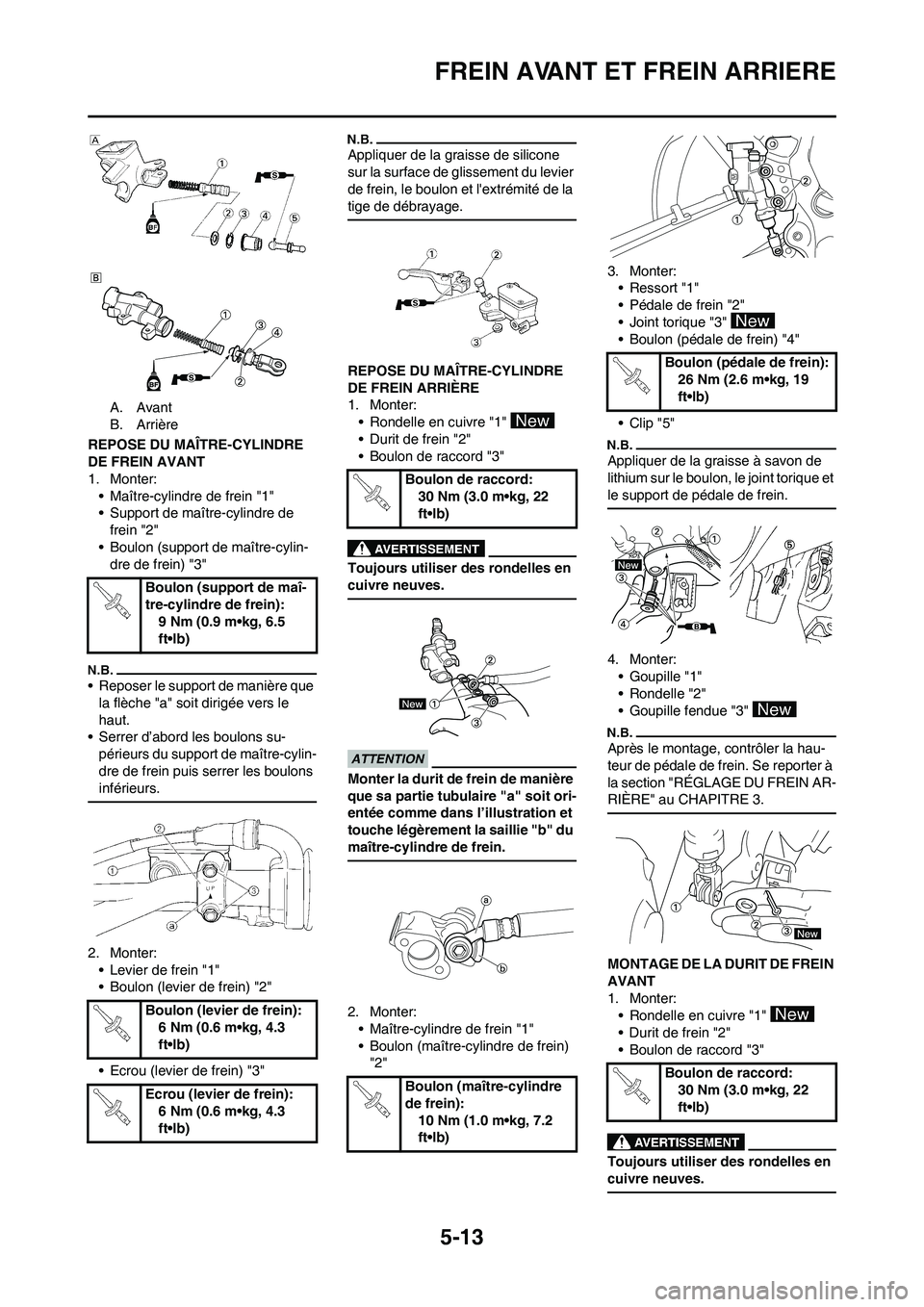

YAMAHA YZ450F 2011  Notices Demploi (in French) 5-13
FREIN AVANT ET FREIN ARRIERE
A. Avant
B. Arrière
REPOSE DU MAÎTRE-CYLINDRE
DE FREIN AVANT
1. Monter:
• Maître-cylindre de frein "1"
• Support de maître-cylindre de
frein "2"
• Boulon

Page 157 of 238

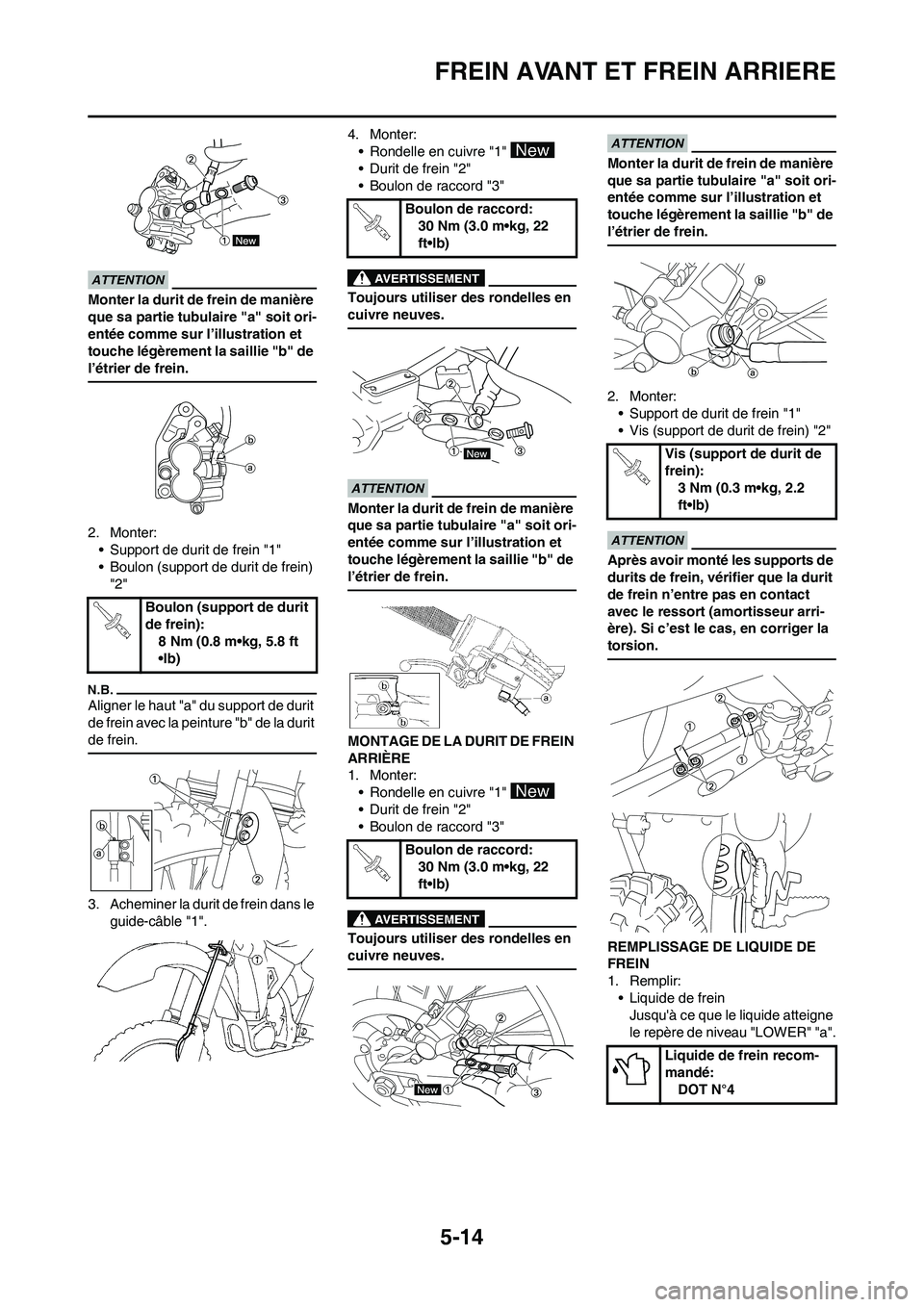

YAMAHA YZ450F 2011  Notices Demploi (in French) 5-14
FREIN AVANT ET FREIN ARRIERE
Monter la durit de frein de manière
que sa partie tubulaire "a" soit ori-
entée comme sur l’illustration et
touche légèrement la saillie "b" de
l’étrier d

Page 158 of 238

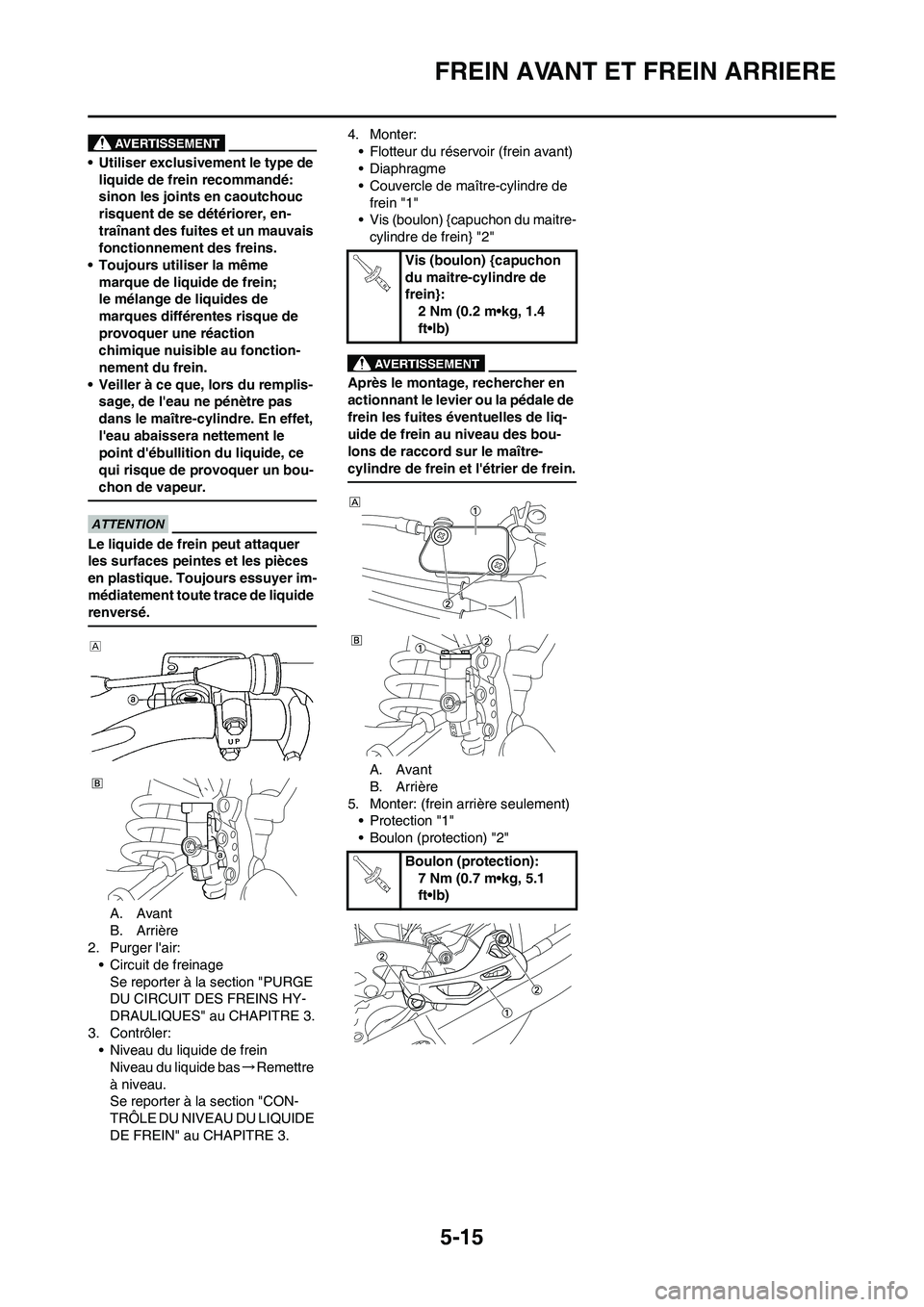

YAMAHA YZ450F 2011  Notices Demploi (in French) 5-15
FREIN AVANT ET FREIN ARRIERE
• Utiliser exclusivement le type de
liquide de frein recommandé:
sinon les joints en caoutchouc
risquent de se détériorer, en-
traînant des fuites et un mauva

Page 159 of 238

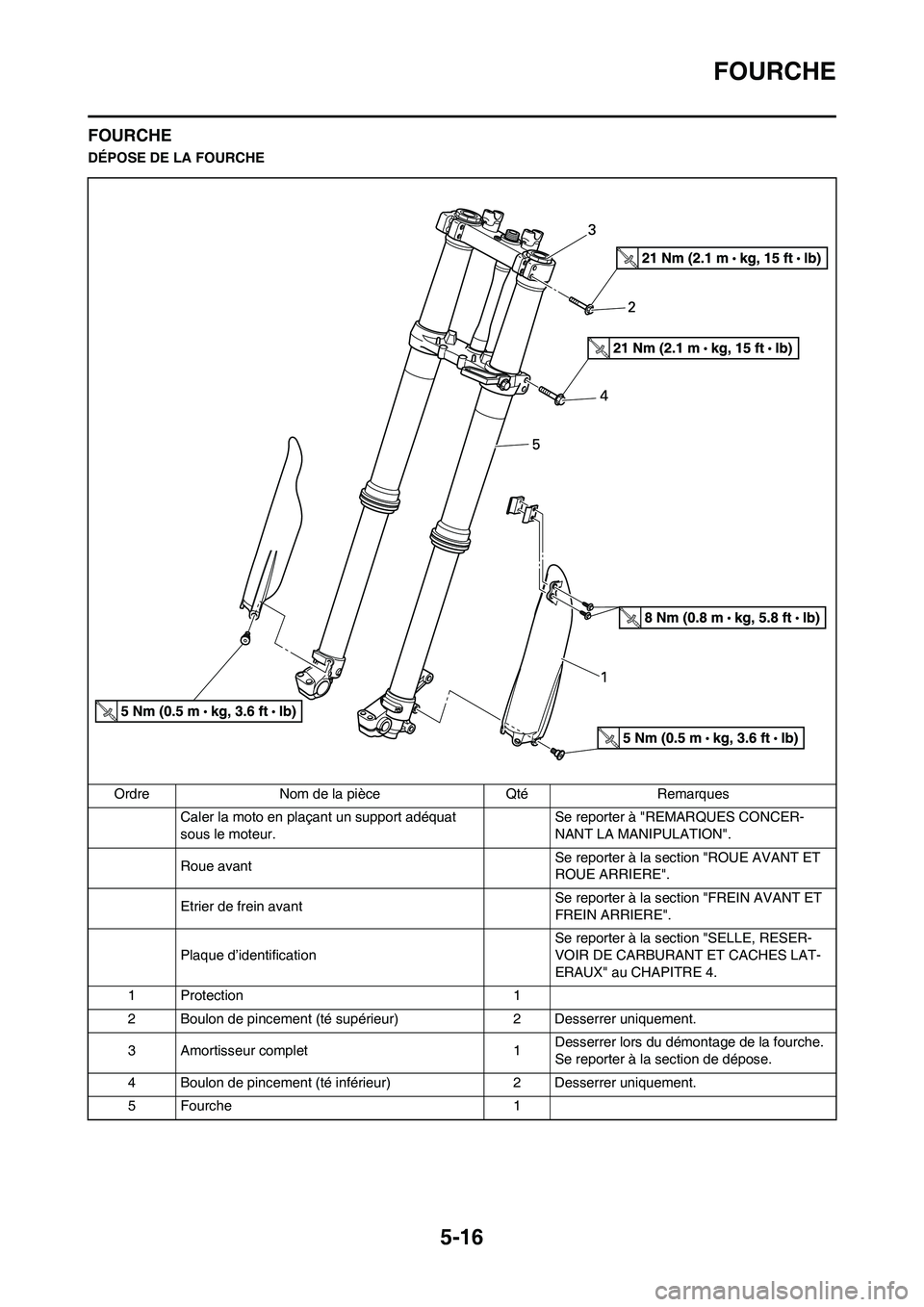

YAMAHA YZ450F 2011  Notices Demploi (in French) 5-16
FOURCHE
FOURCHE
DÉPOSE DE LA FOURCHE
Ordre Nom de la pièce Qté Remarques
Caler la moto en plaçant un support adéquat
sous le moteur.Se reporter à "REMARQUES CONCER-
NANT LA MANIPULATION".

Page 160 of 238

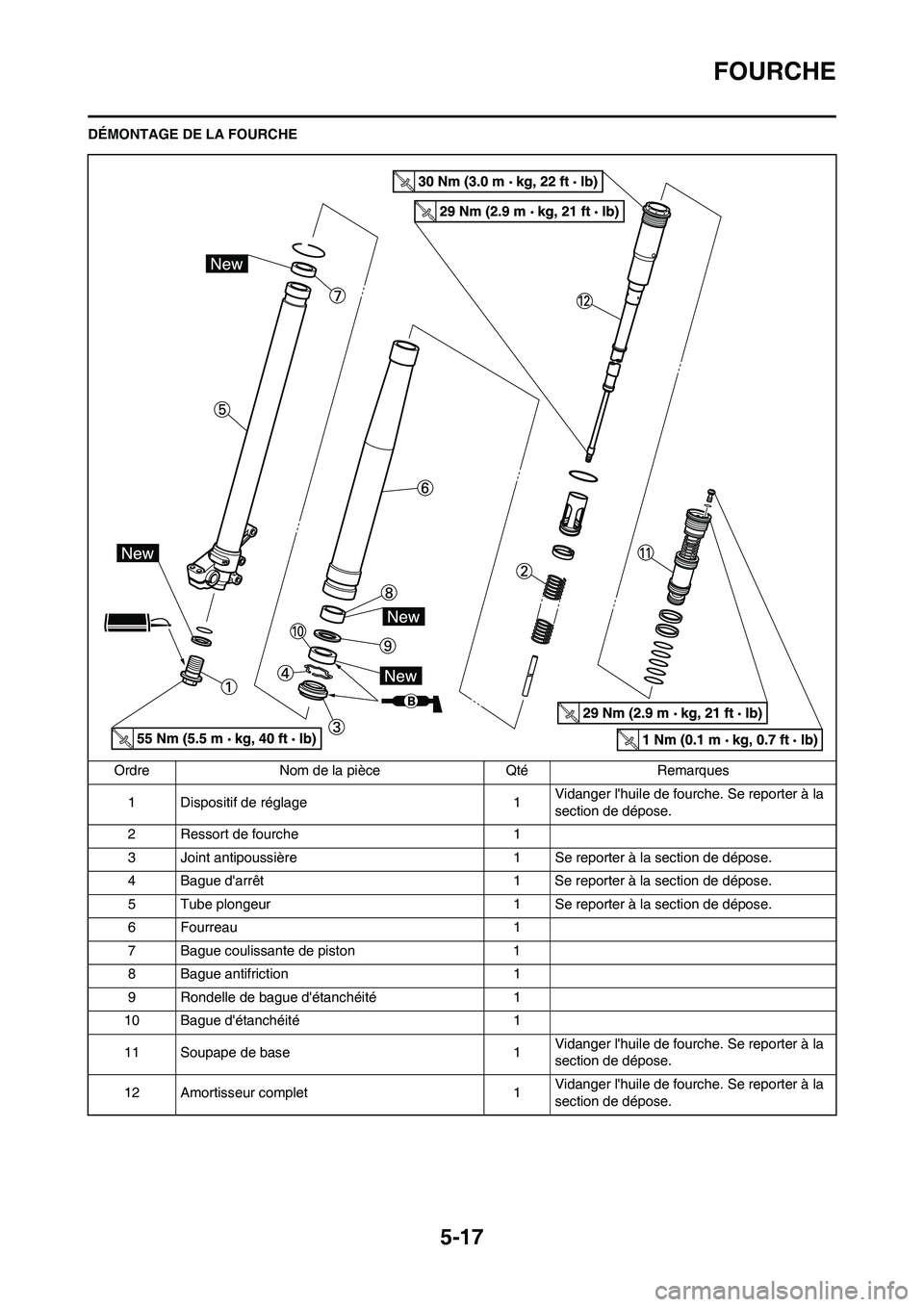

YAMAHA YZ450F 2011  Notices Demploi (in French) 5-17
FOURCHE
DÉMONTAGE DE LA FOURCHE
Ordre Nom de la pièce Qté Remarques
1 Dispositif de réglage 1Vidanger lhuile de fourche. Se reporter à la
section de dépose.
2 Ressort de fourche 1
3 Joint
