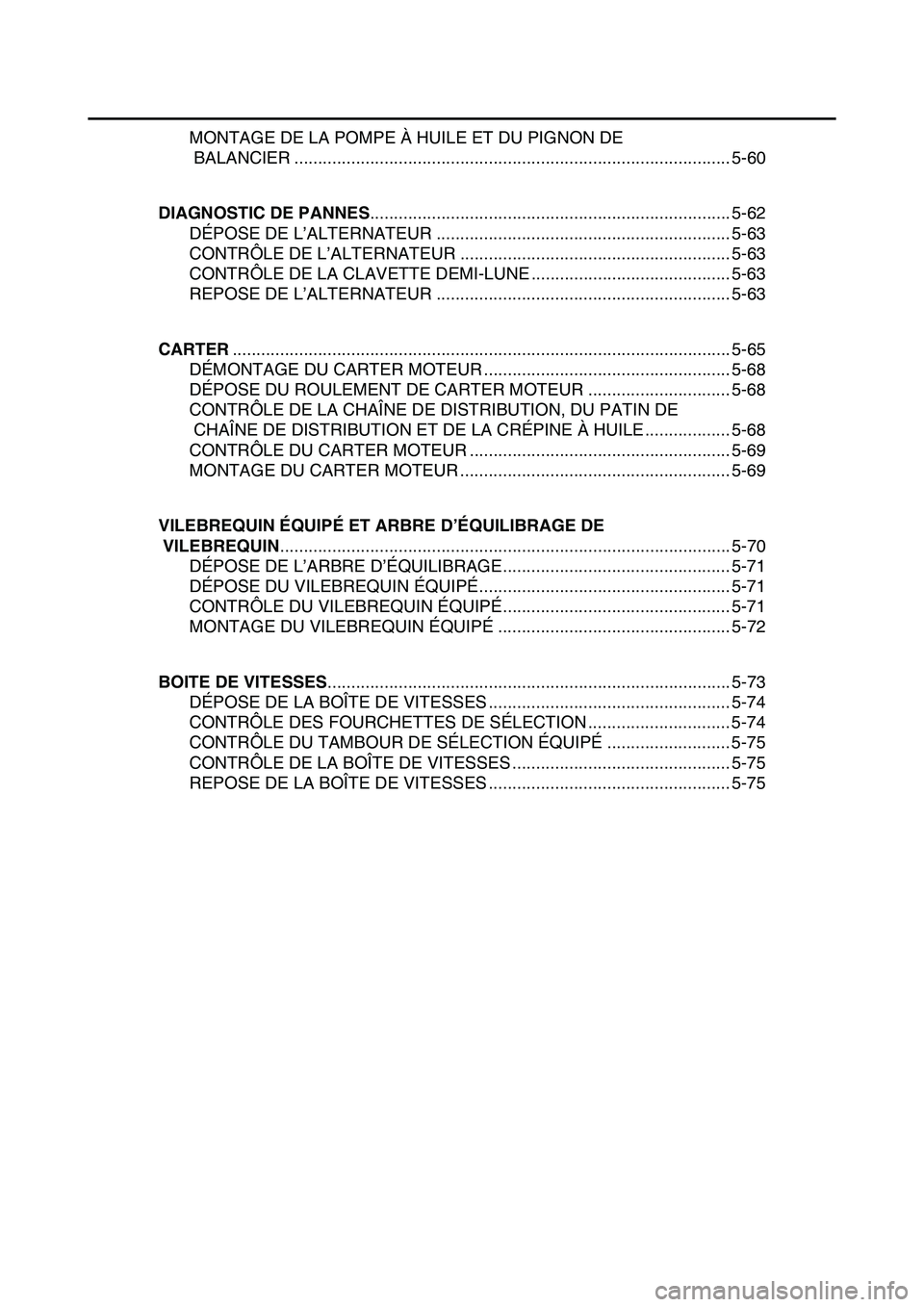

YAMAHA YZ450F 2014 Notices Demploi (in French)

MONTAGE DE LA POMPE À HUILE ET DU PIGNON DE
BALANCIER ............................................................................................ 5-60
DIAGNOSTIC DE PANNES............................................................................ 5-62
DÉPOSE DE L’ALTERNATEUR .............................................................. 5-63
CONTRÔLE DE L’ALTERNATEUR ......................................................... 5-63
CONTRÔLE DE LA CLAVETTE DEMI-LUNE .......................................... 5-63
REPOSE DE L’ALTERNATEUR .............................................................. 5-63
CARTER......................................................................................................... 5-65
DÉMONTAGE DU CARTER MOTEUR .................................................... 5-68
DÉPOSE DU ROULEMENT DE CARTER MOTEUR .............................. 5-68
CONTRÔLE DE LA CHAÎNE DE DISTRIBUTION, DU PATIN DE
CHAÎNE DE DISTRIBUTION ET DE LA CRÉPINE À HUILE .................. 5-68
CONTRÔLE DU CARTER MOTEUR ....................................................... 5-69
MONTAGE DU CARTER MOTEUR ......................................................... 5-69
VILEBREQUIN ÉQUIPÉ ET ARBRE D’ÉQUILIBRAGE DE
VILEBREQUIN............................................................................................... 5-70
DÉPOSE DE L’ARBRE D’ÉQUILIBRAGE................................................ 5-71
DÉPOSE DU VILEBREQUIN ÉQUIPÉ..................................................... 5-71
CONTRÔLE DU VILEBREQUIN ÉQUIPÉ................................................ 5-71
MONTAGE DU VILEBREQUIN ÉQUIPÉ ................................................. 5-72
BOITE DE VITESSES..................................................................................... 5-73
DÉPOSE DE LA BOÎTE DE VITESSES ................................................... 5-74
CONTRÔLE DES FOURCHETTES DE SÉLECTION .............................. 5-74
CONTRÔLE DU TAMBOUR DE SÉLECTION ÉQUIPÉ .......................... 5-75
CONTRÔLE DE LA BOÎTE DE VITESSES .............................................. 5-75
REPOSE DE LA BOÎTE DE VITESSES ................................................... 5-75

5-1
FAS1SL1195

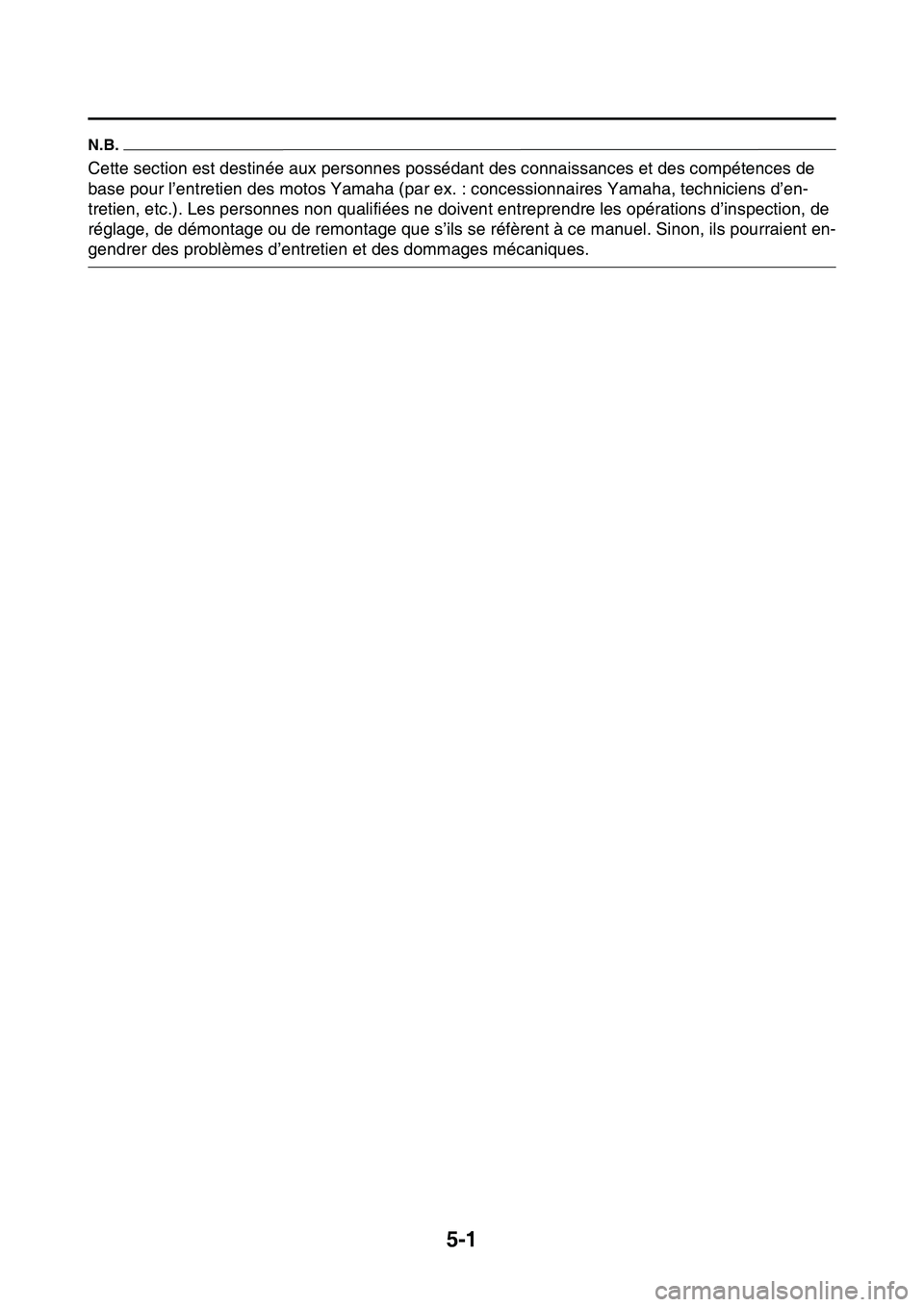

N.B.
Cette section est destinée aux personnes possédant des connaissances et des compétences de
base pour l’entretien des motos Yamaha (par ex. : concessionnaires Yamaha, techniciens d’en-
tretien, etc.). Les personnes non qualifiées ne doivent entreprendre les opérations d’inspection, de
réglage, de démontage ou de remontage que s’ils se réfèrent à ce manuel. Sinon, ils pourraient en-
gendrer des problèmes d’entretien et des dommages mécaniques.

DEPOSE DU MOTEUR
5-2
FAS1SL1196
DEPOSE DU MOTEUR
Dépose du tube d’échappement
Ordre Nom de la pièce Qté Remarques
Cache latéral (gauche/droit) Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
Vis inférieure de combiné ressort-amortisseur
arrièreVoir “COMBINÉ RESSORT-AMORTIS-
SEUR ARRIÈRE” à la page 4-58.
Vis de bras de raccordement (côté cadre)Voir “COMBINÉ RESSORT-AMORTIS-
SEUR ARRIÈRE” à la page 4-58.
1 Collier à pince du silencieux 1 Desserrer.
2 Silencieux 1
3 Collier du tube d’échappement 2 1 Desserrer.
4 Tube d’échappement 2 1
5 Tube d’échappement 1 1
6 Joints 3
7 Protection du tube d’échappement 1 1
8 Protection du tube d’échappement 2 1
9 Corps du silencieux 1
10 Capuchon de silencieux 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
10
5
9
2 6
1
66
3
84 7 (8)
(6)
30 Nm (3.0 mkgf, 22 ftIbf)T.R.
30 Nm (3.0 mkgf, 22 ftIbf)T.R.
8 Nm (0.8 mkgf, 5.8 ftIbf)T.R.
New
New
10 Nm (1.0 mkgf, 7.2 ftIbf)T.R.
12 Nm (1.2 mkgf, 8.7 ftIbf)T.R.12 Nm (1.2 mkgf, 8.7 ftIbf)T.R.
20 Nm (2.0 mkgf, 14 ftIbf)T.R.
New
7 Nm (0.7 mkgf, 5.1 ftIbf) 1re
2eT.
R
.10 Nm (1.0 mkgf, 7.2 ftIbf)
10 Nm (1.0 mkgf, 7.2 ftIbf)T.R.
LT
LT
LT

DEPOSE DU MOTEUR
5-3

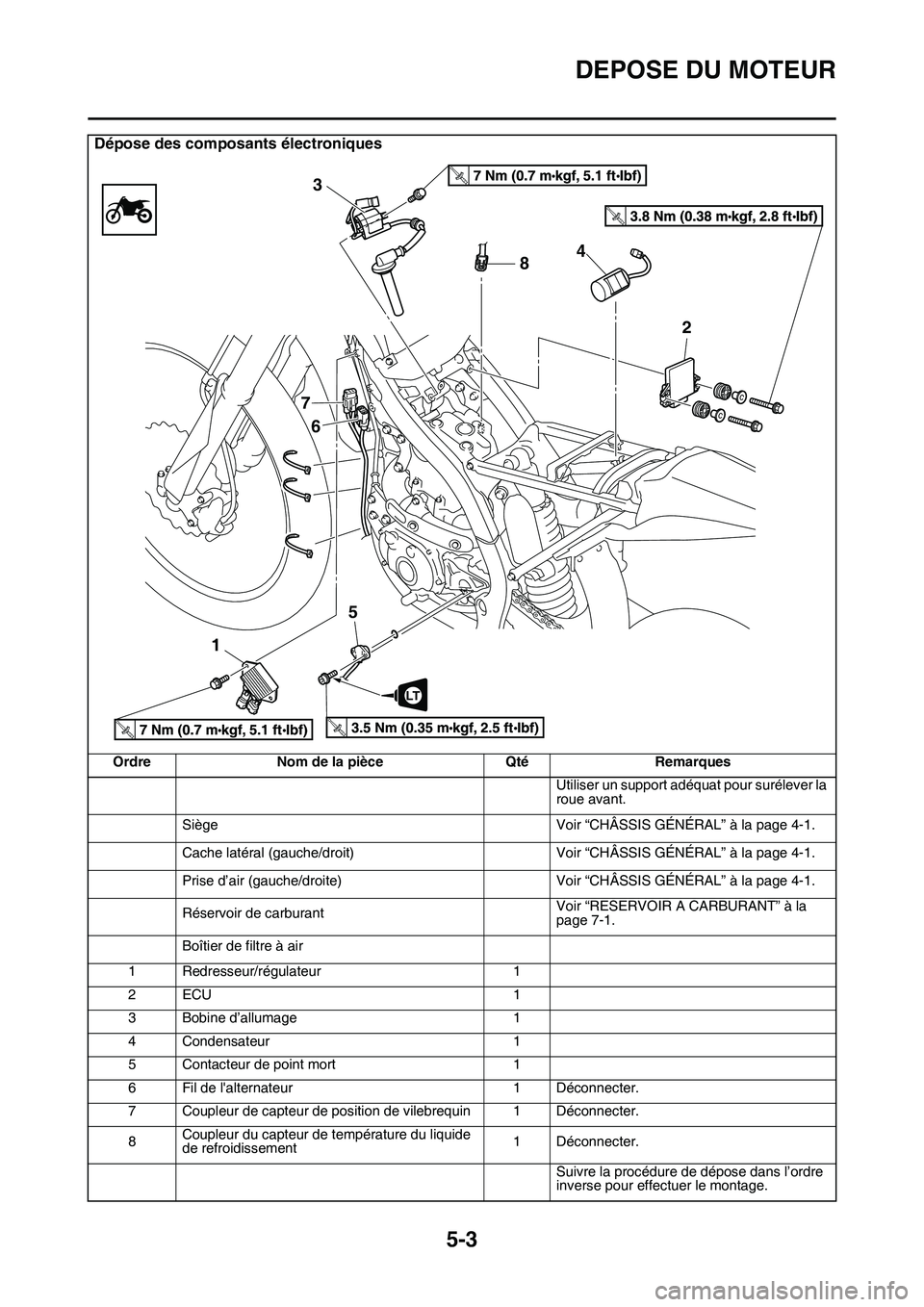

Dépose des composants électroniques
Ordre Nom de la pièce Qté Remarques
Utiliser un support adéquat pour surélever la
roue avant.
Siège Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
Cache latéral (gauche/droit) Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
Prise d’air (gauche/droite) Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
Réservoir de carburantVoir “RESERVOIR A CARBURANT” à la
page 7-1.
Boîtier de filtre à air
1 Redresseur/régulateur 1
2ECU 1
3 Bobine d’allumage 1
4 Condensateur 1
5 Contacteur de point mort 1
6 Fil de l'alternateur 1 Déconnecter.
7 Coupleur de capteur de position de vilebrequin 1 Déconnecter.
8Coupleur du capteur de température du liquide
de refroidissement1 Déconnecter.
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
T.R.
T.R.
T.R.T.R.
8 3
7
6
154
2
LT

DEPOSE DU MOTEUR
5-4

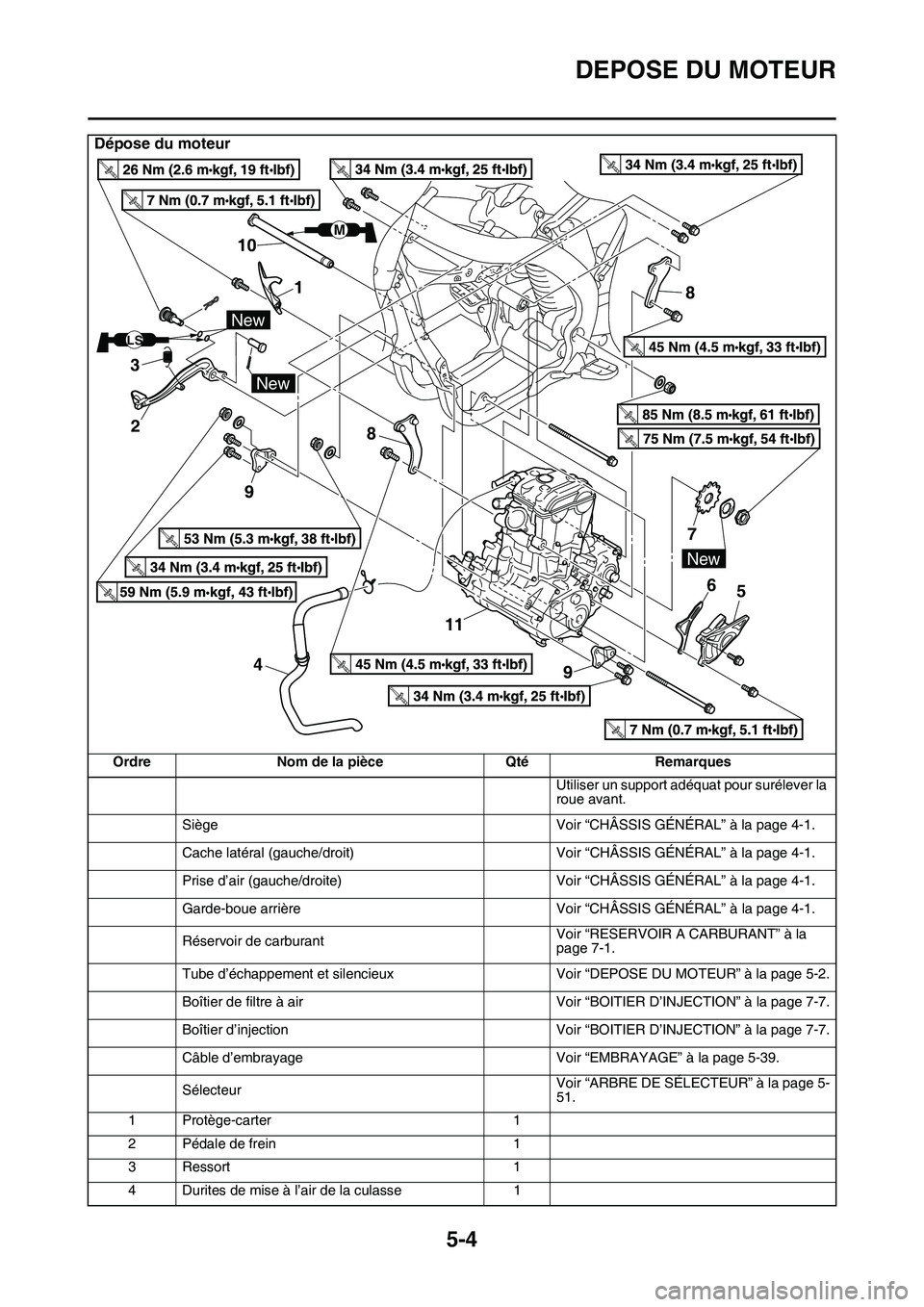

Dépose du moteur
OrdreNom de la pièce QtéRemarques
Utiliser un support adéquat pour surélever la
roue avant.
Siège Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
Cache latéral (gauche/droit) Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
Prise d’air (gauche/droite) Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
Garde-boue arrière Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
Réservoir de carburant Voir “RESERVOIR A CARBURANT” à la
page 7-1.
Tube d’échappement et silencieux Voir “DEPOSE DU MOTEUR” à la page 5-2.
Boîtier de filtre à air Voir “BOITIER D’INJECTION” à la page 7-7.
Boîtier d’injection Voir “BOITIER D’INJECTION” à la page 7-7.
Câble d’embrayage Voir “EMBRAYAGE” à la page 5-39.
Sélecteur Voir “ARBRE DE SÉLECTEUR” à la page 5-
51.
1 Protège-carter 1
2 Pédale de frein 1
3 Ressort 1
4 Durites de mise à l’air de la culasse 1
New
New
LS
M
8
8
76
11
4 5
New
1
10
3 2

DEPOSE DU MOTEUR
5-5

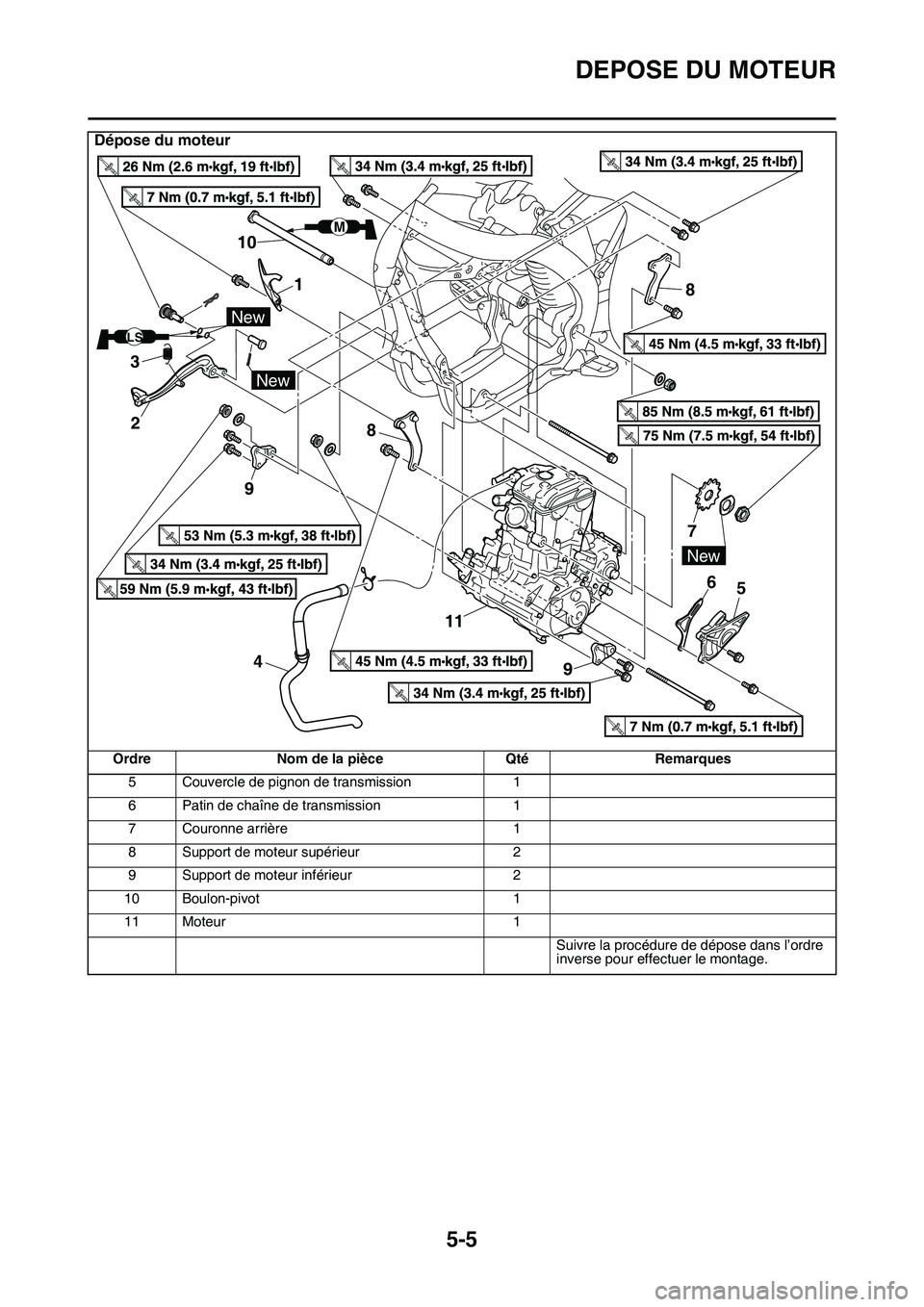

5 Couvercle de pignon de transmission1
6 Patin de chaîne de transmission 1
7 Couronne arrière 1
8 Support de moteur supérieur 2
9 Support de moteur inférieur 2
10 Boulon-pivot 1
11 Moteur 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
Dépose du moteur
Ordre Nom de la pièce QtéRemarques
New
New
LS
M
8
8
76
11
4 5
New
1
10
3 2

DEPOSE DU MOTEUR
5-6

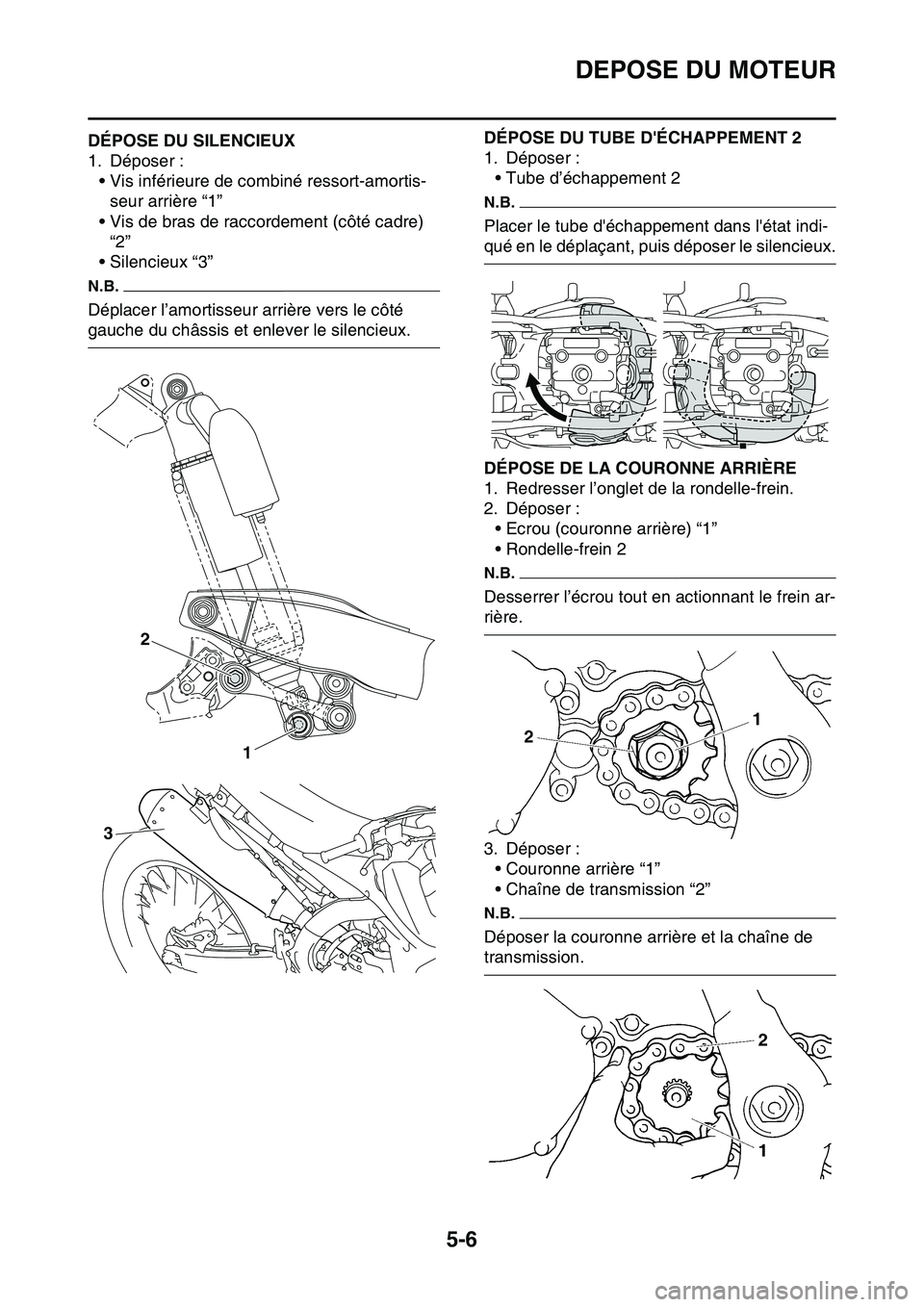

FAS1SL1197DÉPOSE DU SILENCIEUX
1. Déposer :
• Vis inférieure de combiné ressort-amortis-
seur arrière “1”
• Vis de bras de raccordement (côté cadre)
“2”
• Silencieux “3”
N.B.
Déplacer l’amortisseur arrière vers le côté
gauche du châssis et enlever le silencieux.
FAS1SL1198
DÉPOSE DU TUBE D'ÉCHAPPEMENT 2
1. Déposer :
• Tube d’échappement 2
N.B.
Placer le tube d'échappement dans l'état indi-
qué en le déplaçant, puis déposer le silencieux.
FAS1SL1199DÉPOSE DE LA COURONNE ARRIÈRE
1. Redresser l’onglet de la rondelle-frein.
2. Déposer :
• Ecrou (couronne arrière) “1”
• Rondelle-frein 2
N.B.
Desserrer l’écrou tout en actionnant le frein ar-
rière.
3. Déposer :
• Couronne arrière “1”
• Chaîne de transmission “2”
N.B.
Déposer la couronne arrière et la chaîne de
transmission.
1 2
3

DEPOSE DU MOTEUR
5-7

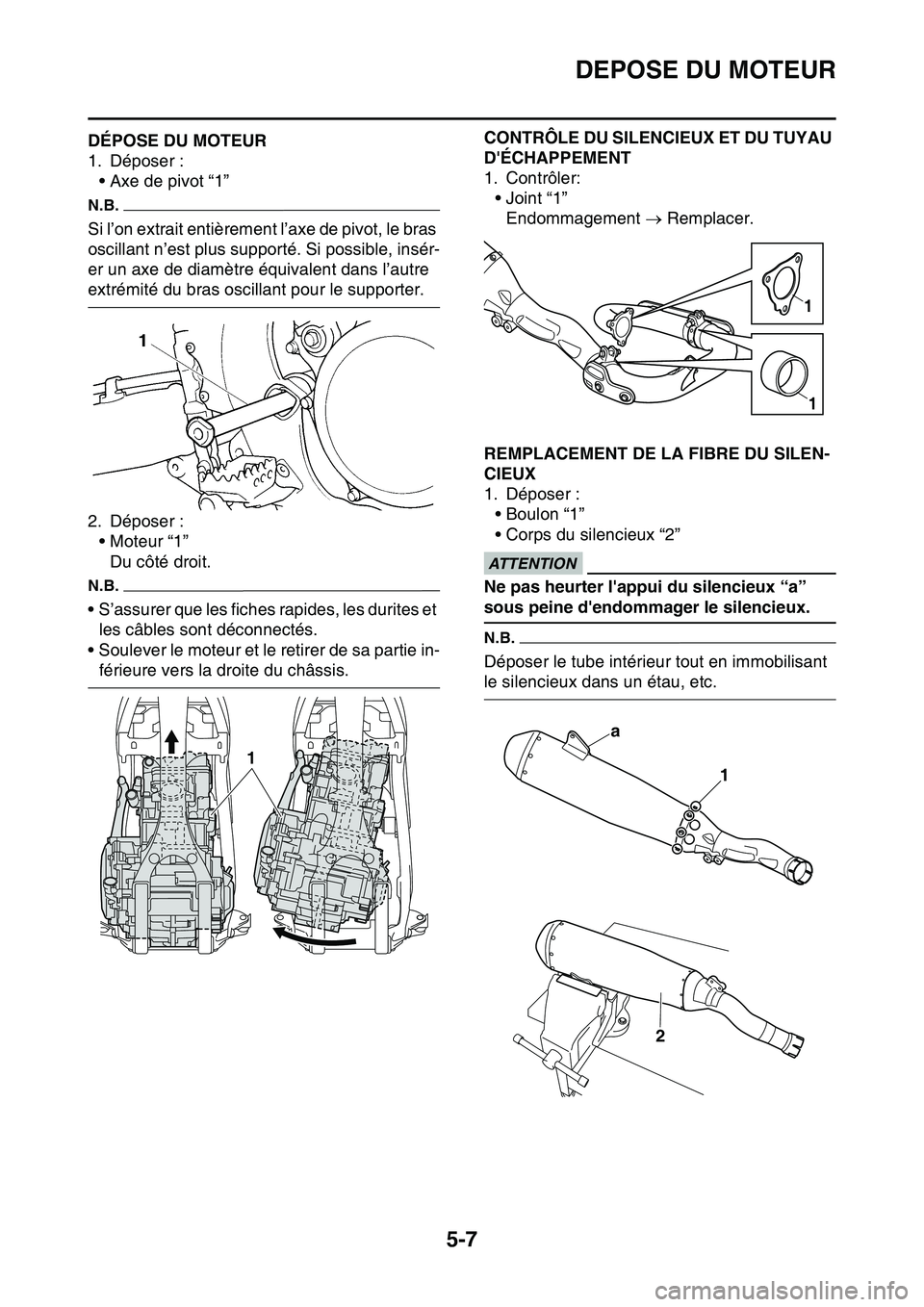

FAS1SL1200DÉPOSE DU MOTEUR
1. Déposer :
• Axe de pivot “1”
N.B.
Si l’on extrait entièrement l’axe de pivot, le bras
oscillant n’est plus supporté. Si possible, insér-
er un axe de diamètre équivalent dans l’autre
extrémité du bras oscillant pour le supporter.
2. Déposer :
• Moteur “1”
Du côté droit.
N.B.
• S’assurer que les fiches rapides, les durites et
les câbles sont déconnectés.
• Soulever le moteur et le retirer de sa partie in-
férieure vers la droite du châssis.
FAS1SL1201
CONTRÔLE DU SILENCIEUX ET DU TUYAU
D'ÉCHAPPEMENT
1. Contrôler:
•Joint “1”
Endommagement  Remplacer.
FAS1SL1202REMPLACEMENT DE LA FIBRE DU SILEN-
CIEUX
1. Déposer :
• Boulon “1”
• Corps du silencieux “2”
ECA33DD026
ATTENTION
Ne pas heurter l'appui du silencieux “a”
sous peine d'endommager le silencieux.
N.B.
Déposer le tube intérieur tout en immobilisant
le silencieux dans un étau, etc.
1
1
1
a
1
2

DEPOSE DU MOTEUR
5-8

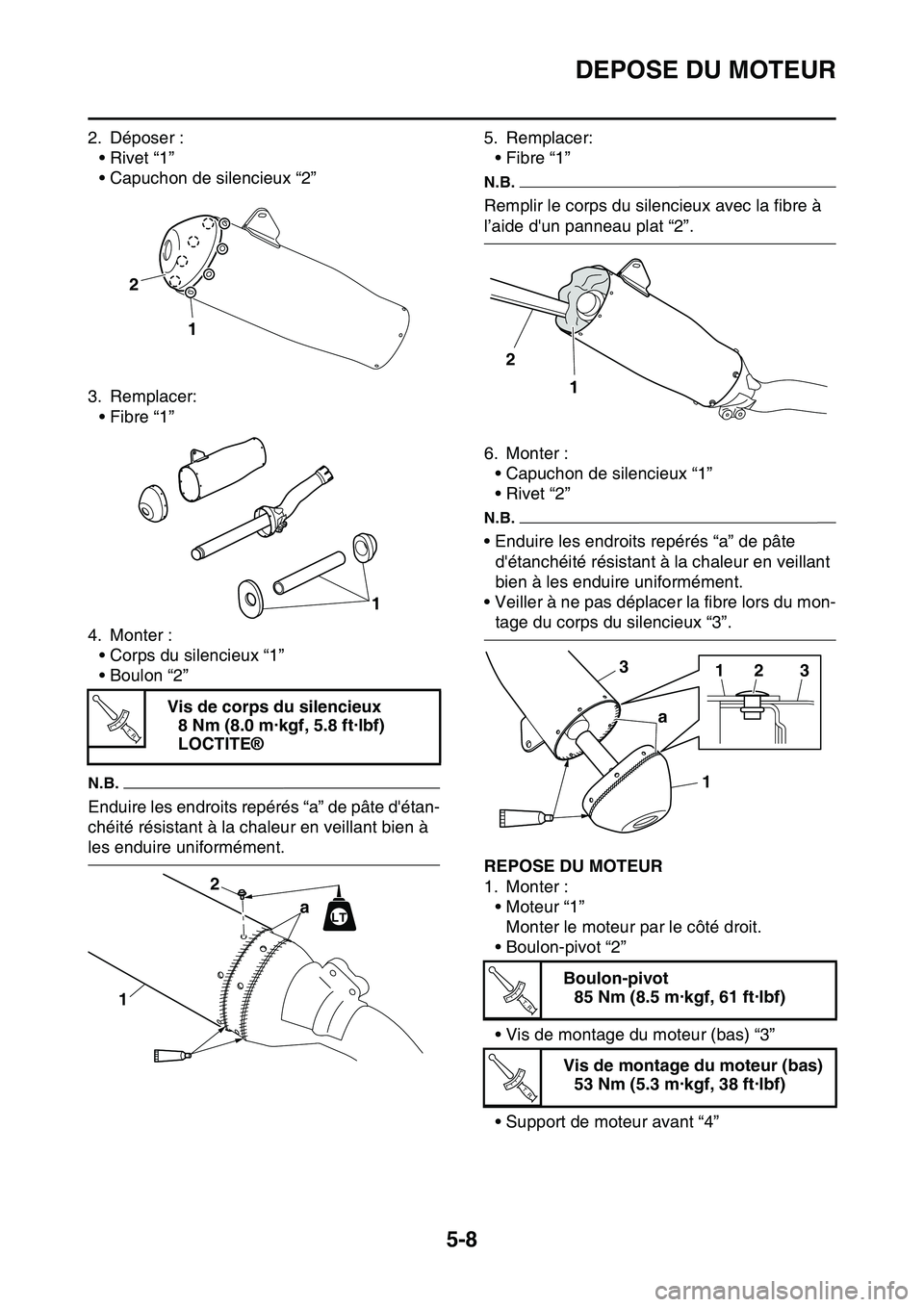

2. Déposer :
•Rivet “1”
• Capuchon de silencieux “2”
3. Remplacer:
• Fibre “1”
4. Monter :
• Corps du silencieux “1”
• Boulon “2”
N.B.
Enduire les endroits repérés “a” de pâte d'étan-
chéité résistant à la chaleur en veillant bien à
les enduire uniformément.5. Remplacer:
• Fibre “1”
N.B.
Remplir le corps du silencieux avec la fibre à
l’aide d'un panneau plat “2”.
6. Monter :
• Capuchon de silencieux “1”
•Rivet “2”
N.B.
• Enduire les endroits repérés “a” de pâte
d'étanchéité résistant à la chaleur en veillant
bien à les enduire uniformément.
• Veiller à ne pas déplacer la fibre lors du mon-
tage du corps du silencieux “3”.
FAS1SL1203REPOSE DU MOTEUR
1. Monter :
• Moteur “1”
Monter le moteur par le côté droit.
• Boulon-pivot “2”
• Vis de montage du moteur (bas) “3”
• Support de moteur avant “4” Vis de corps du silencieux
8 Nm (8.0 m·kgf, 5.8 ft·lbf)
LOCTITE®
2
1
1
T R..
a
12LT
Boulon-pivot
85 Nm (8.5 m·kgf, 61 ft·lbf)
Vis de montage du moteur (bas)
53 Nm (5.3 m·kgf, 38 ft·lbf)
2
1
1
1 a233
T R..
T R..

DEPOSE DU MOTEUR
5-9

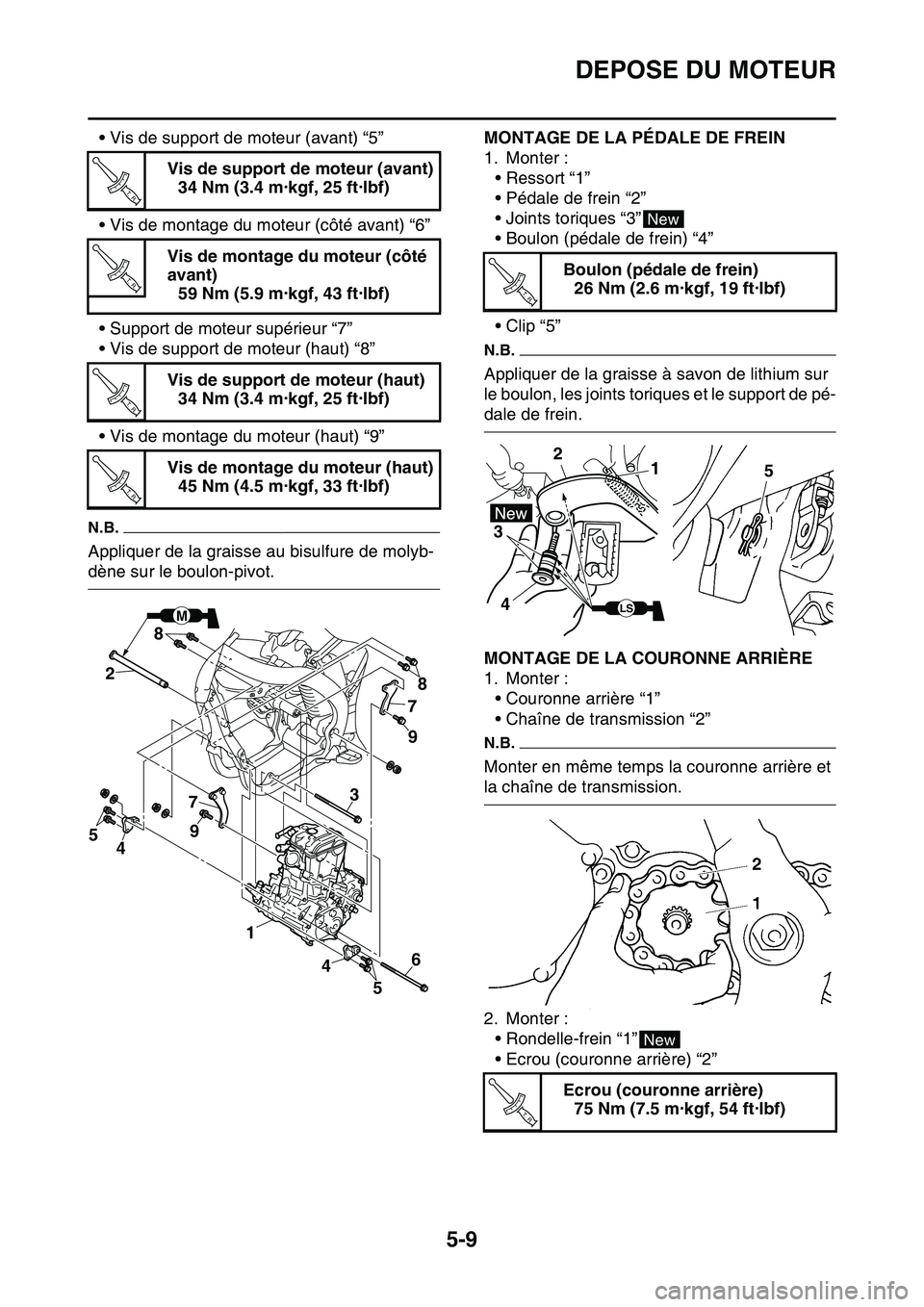

• Vis de support de moteur (avant) “5”
• Vis de montage du moteur (côté avant) “6”
• Support de moteur supérieur “7”
• Vis de support de moteur (haut) “8”
• Vis de montage du moteur (haut) “9”
N.B.
Appliquer de la graisse au bisulfure de molyb-
dène sur le boulon-pivot.
FAS1SL1204
MONTAGE DE LA PÉDALE DE FREIN
1. Monter :• Ressort “1”
• Pédale de frein “2”
• Joints toriques “3”
• Boulon (pédale de frein) “4”
• Clip “5”
N.B.
Appliquer de la graisse à savon de lithium sur
le boulon, les joints toriques et le support de pé-
dale de frein.
FAS1SL1205MONTAGE DE LA COURONNE ARRIÈRE
1. Monter :• Couronne arrière “1”
• Chaîne de transmission “2”
N.B.
Monter en même temps la couronne arrière et
la chaîne de transmission.
2. Monter :• Rondelle-frein “1”
• Ecrou (couronne arrière) “2”
Vis de support de moteur (avant)
34 Nm (3.4 m·kgf, 25 ft·lbf)
Vis de montage du moteur (côté
avant) 59 Nm (5.9 m·kgf, 43 ft·lbf)
Vis de support de moteur (haut) 34 Nm (3.4 m·kgf, 25 ft·lbf)
Vis de montage du moteur (haut) 45 Nm (4.5 m·kgf, 33 ft·lbf)
T R..
T R..
T R..
T R..
M
78
9
9
8
7
4
1
2
4 3
5
56
Boulon (pédale de frein)
26 Nm (2.6 m·kgf, 19 ft·lbf)
Ecrou (couronne arrière) 75 Nm (7.5 m·kgf, 54 ft·lbf)
New
T R..
1
2
3 4 5
LS
New
T R..
