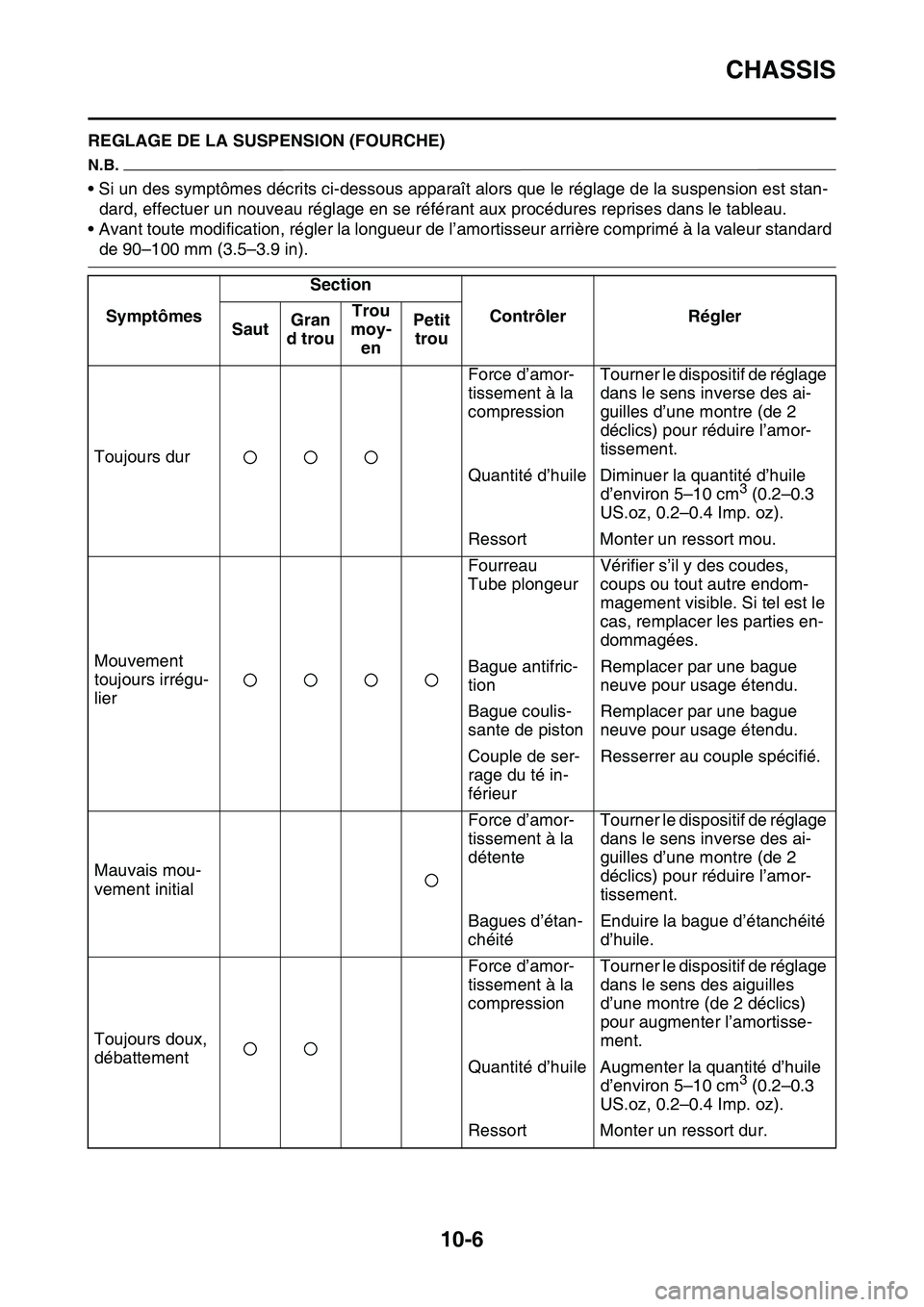

CHASSIS
10-6
FAS1SL1377REGLAGE DE LA SUSPENSION (FOURCHE)
N.B.
• Si un des symptômes décrits ci-dessous apparaît alors que le réglage de la suspension est stan-
dard, effectuer un nouveau réglage en se référant aux procédures reprises dans le tableau.
• Avant toute modification, régler la longueur de l’amortisseur arrière comprimé à la valeur standard
de 90–100 mm (3.5–3.9 in).
SymptômesSection
Contrôler Régler
SautGran
d trouTrou
moy-
enPetit
trou
Toujours durForce d’amor-
tissement à la
compressionTourner le dispositif de réglage
dans le sens inverse des ai-
guilles d’une montre (de 2
déclics) pour réduire l’amor-
tissement.
Quantité d’huile Diminuer la quantité d’huile
d’environ 5–10 cm
3 (0.2–0.3
US.oz, 0.2–0.4 Imp. oz).
Ressort Monter un ressort mou.
Mouvement
toujours irrégu-
lierFourreau
Tube plongeurVérifier s’il y des coudes,
coups ou tout autre endom-
magement visible. Si tel est le
cas, remplacer les parties en-
dommagées.
Bague antifric-
tionRemplacer par une bague
neuve pour usage étendu.
Bague coulis-
sante de pistonRemplacer par une bague
neuve pour usage étendu.
Couple de ser-
rage du té in-
férieurResserrer au couple spécifié.
Mauvais mou-
vement initialForce d’amor-
tissement à la
détenteTourner le dispositif de réglage
dans le sens inverse des ai-
guilles d’une montre (de 2
déclics) pour réduire l’amor-
tissement.
Bagues d’étan-
chéitéEnduire la bague d’étanchéité
d’huile.
Toujours doux,
débattementForce d’amor-
tissement à la
compressionTourner le dispositif de réglage
dans le sens des aiguilles
d’une montre (de 2 déclics)
pour augmenter l’amortisse-
ment.
Quantité d’huile Augmenter la quantité d’huile
d’environ 5–10 cm
3 (0.2–0.3
US.oz, 0.2–0.4 Imp. oz).
Ressort Monter un ressort dur.

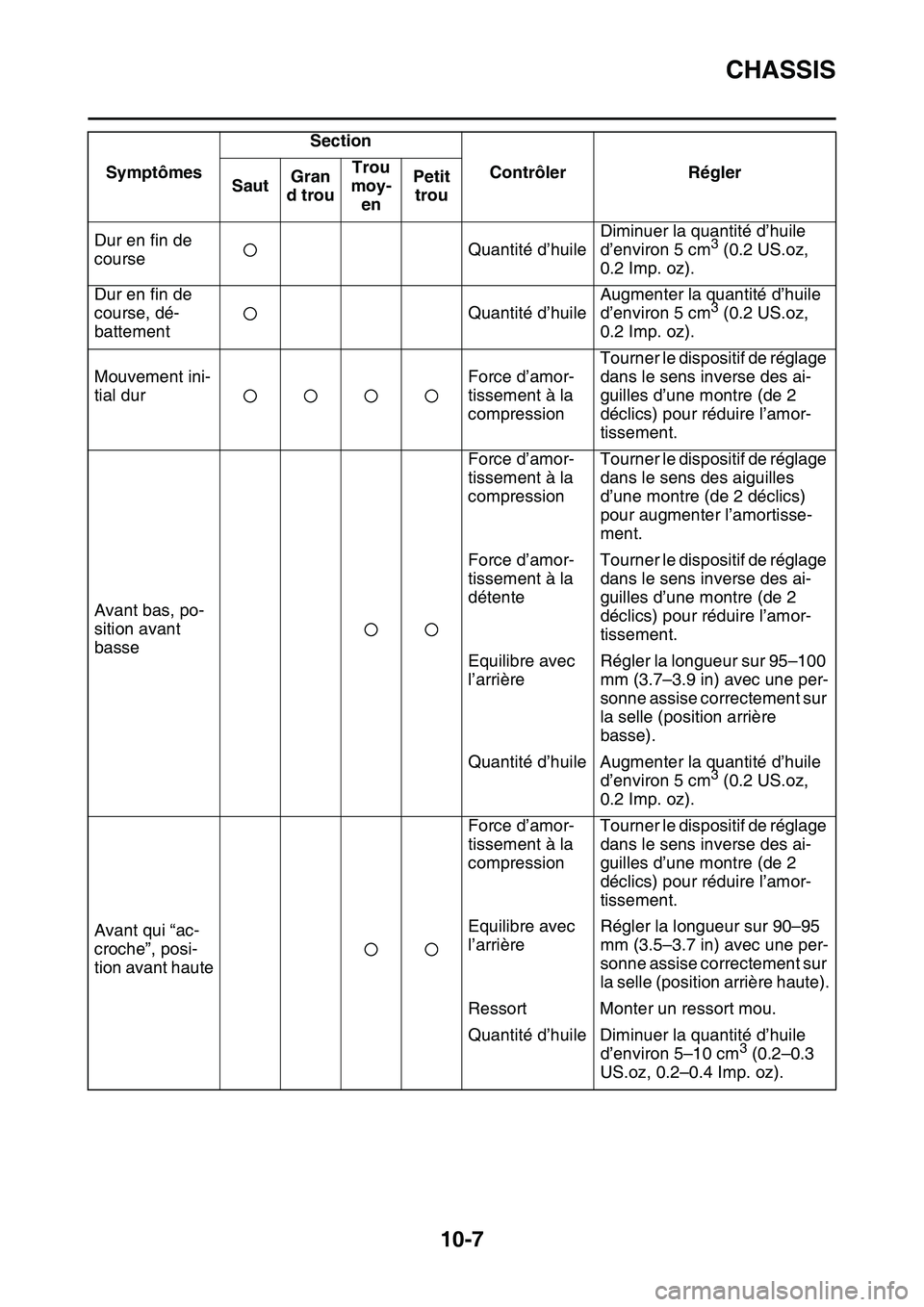

CHASSIS
10-7
FAS1SL1378
Dur en fin de
courseQuantité d’huileDiminuer la quantité d’huile
d’environ 5 cm3 (0.2 US.oz,
0.2 Imp. oz).
Dur en fin de
course, dé-
battementQuantité d’huileAugmenter la quantité d’huile
d’environ 5 cm
3 (0.2 US.oz,
0.2 Imp. oz).
Mouvement ini-
tial durForce d’amor-
tissement à la
compressionTourner le dispositif de réglage
dans le sens inverse des ai-
guilles d’une montre (de 2
déclics) pour réduire l’amor-
tissement.
Avant bas, po-
sition avant
basseForce d’amor-
tissement à la
compressionTourner le dispositif de réglage
dans le sens des aiguilles
d’une montre (de 2 déclics)
pour augmenter l’amortisse-
ment.
Force d’amor-
tissement à la
détenteTourner le dispositif de réglage
dans le sens inverse des ai-
guilles d’une montre (de 2
déclics) pour réduire l’amor-
tissement.
Equilibre avec
l’arrièreRégler la longueur sur 95–100
mm (3.7–3.9 in) avec une per-
sonne assise correctement sur
la selle (position arrière
basse).
Quantité d’huile Augmenter la quantité d’huile
d’environ 5 cm
3 (0.2 US.oz,
0.2 Imp. oz).
Avant qui “ac-
croche”, posi-
tion avant hauteForce d’amor-
tissement à la
compressionTourner le dispositif de réglage
dans le sens inverse des ai-
guilles d’une montre (de 2
déclics) pour réduire l’amor-
tissement.
Equilibre avec
l’arrièreRégler la longueur sur 90–95
mm (3.5–3.7 in) avec une per-
sonne assise correctement sur
la selle (position arrière haute).
Ressort Monter un ressort mou.
Quantité d’huile Diminuer la quantité d’huile
d’environ 5–10 cm
3 (0.2–0.3
US.oz, 0.2–0.4 Imp. oz). SymptômesSection
Contrôler Régler
SautGran
d trouTrou
moy-
enPetit
trou

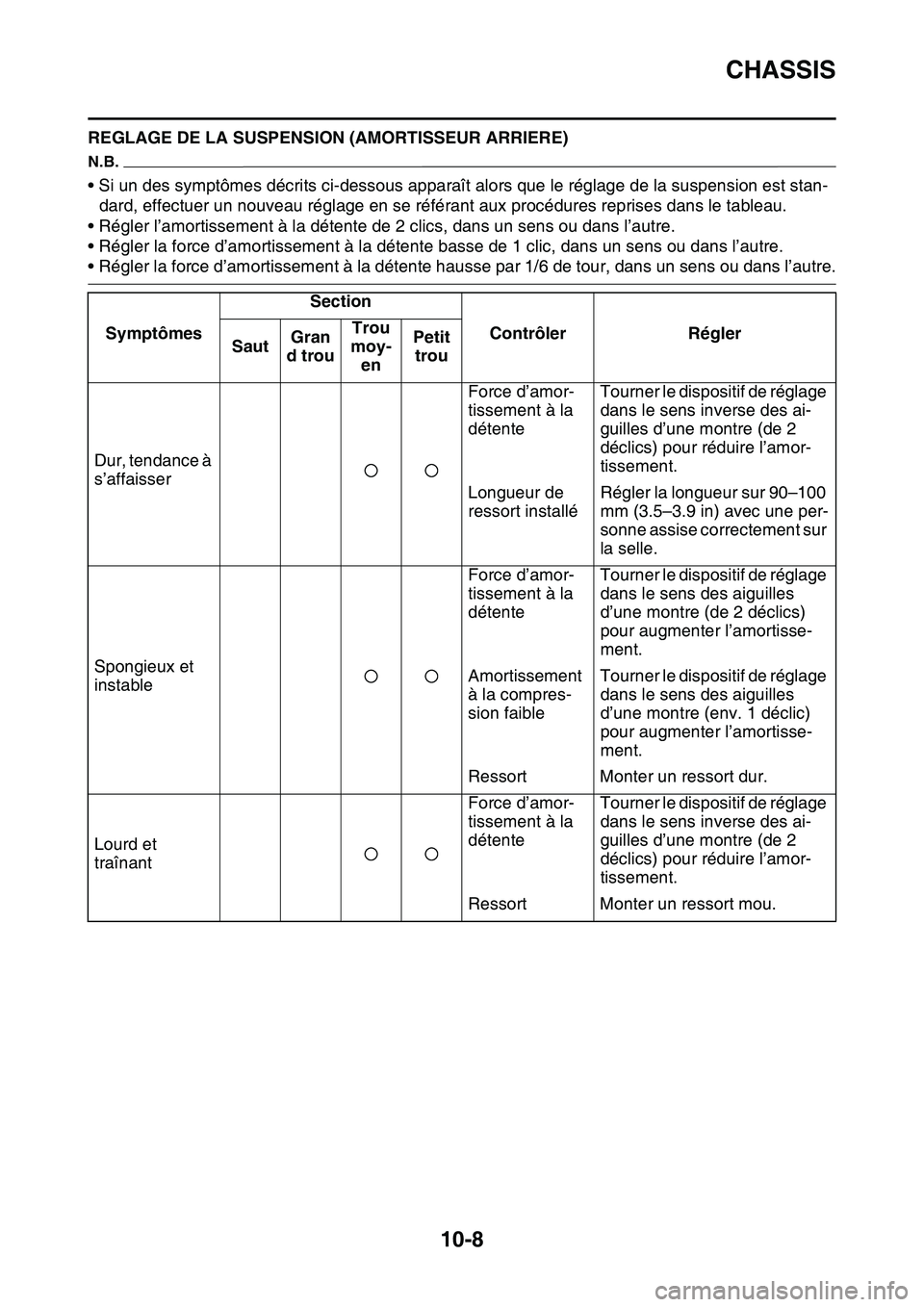

CHASSIS
10-8
REGLAGE DE LA SUSPENSION (AMORTISSEUR ARRIERE)
N.B.
• Si un des symptômes décrits ci-dessous apparaît alors que le réglage de la suspension est stan-
dard, effectuer un nouveau réglage en se référant aux procédures reprises dans le tableau.
• Régler l’amortissement à la détente de 2 clics, dans un sens ou dans l’autre.
• Régler la force d’amortissement à la détente basse de 1 clic, dans un sens ou dans l’autre.
• Régler la force d’amortissement à la détente hausse par 1/6 de tour, dans un sens ou dans l’autre.
SymptômesSection
Contrôler Régler
SautGran
d trouTrou
moy-
enPetit
trou
Dur, tendance à
s’affaisserForce d’amor-
tissement à la
détenteTourner le dispositif de réglage
dans le sens inverse des ai-
guilles d’une montre (de 2
déclics) pour réduire l’amor-
tissement.
Longueur de
ressort installéRégler la longueur sur 90–100
mm (3.5–3.9 in) avec une per-
sonne assise correctement sur
la selle.
Spongieux et
instableForce d’amor-
tissement à la
détenteTourner le dispositif de réglage
dans le sens des aiguilles
d’une montre (de 2 déclics)
pour augmenter l’amortisse-
ment.
Amortissement
à la compres-
sion faibleTourner le dispositif de réglage
dans le sens des aiguilles
d’une montre (env. 1 déclic)
pour augmenter l’amortisse-
ment.
Ressort Monter un ressort dur.
Lourd et
traînantForce d’amor-
tissement à la
détenteTourner le dispositif de réglage
dans le sens inverse des ai-
guilles d’une montre (de 2
déclics) pour réduire l’amor-
tissement.
Ressort Monter un ressort mou.

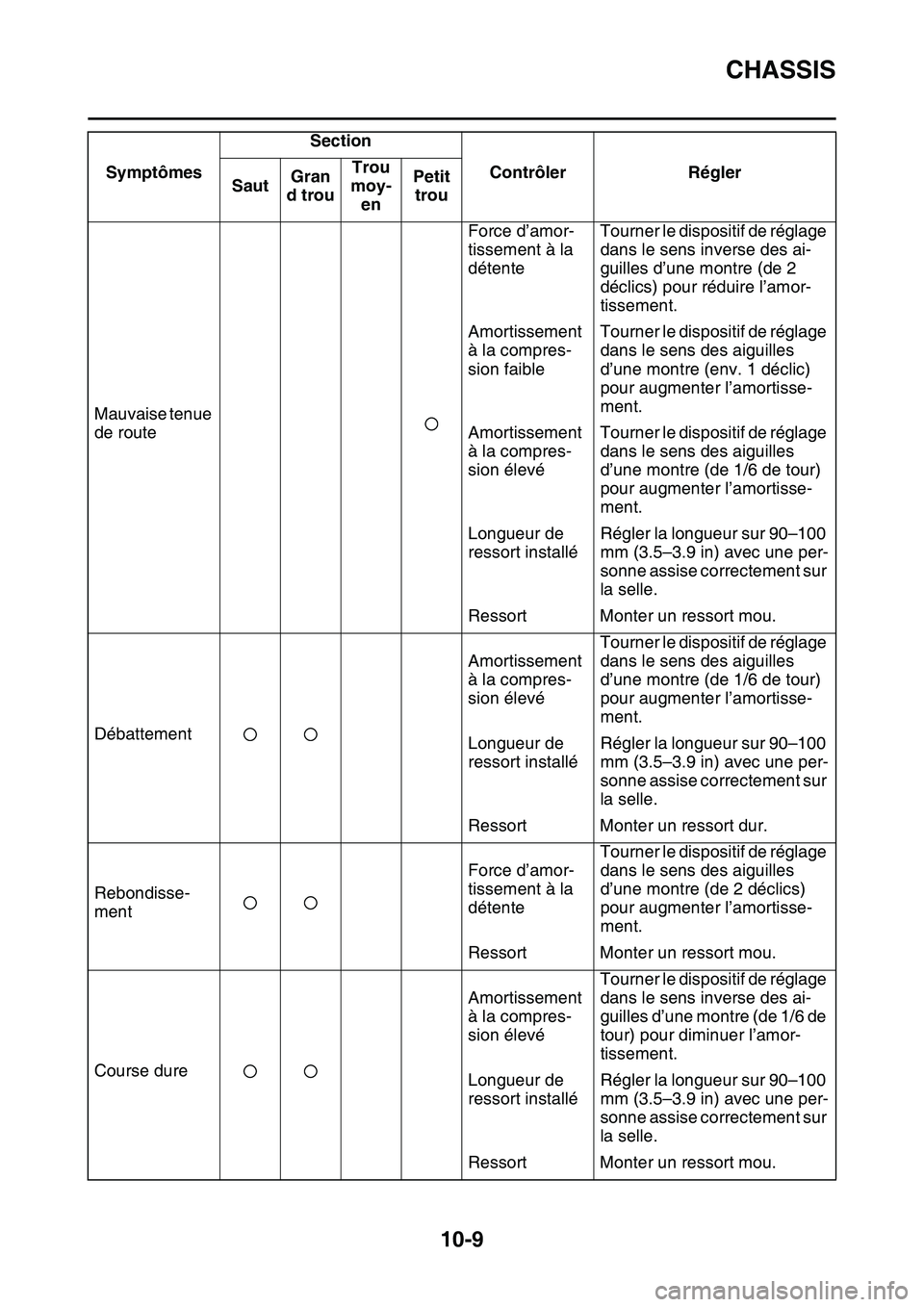

CHASSIS
10-9
Mauvaise tenue
de routeForce d’amor-
tissement à la
détenteTourner le dispositif de réglage
dans le sens inverse des ai-
guilles d’une montre (de 2
déclics) pour réduire l’amor-
tissement.
Amortissement
à la compres-
sion faibleTourner le dispositif de réglage
dans le sens des aiguilles
d’une montre (env. 1 déclic)
pour augmenter l’amortisse-
ment.
Amortissement
à la compres-
sion élevéTourner le dispositif de réglage
dans le sens des aiguilles
d’une montre (de 1/6 de tour)
pour augmenter l’amortisse-
ment.
Longueur de
ressort installéRégler la longueur sur 90–100
mm (3.5–3.9 in) avec une per-
sonne assise correctement sur
la selle.
Ressort Monter un ressort mou.
DébattementAmortissement
à la compres-
sion élevéTourner le dispositif de réglage
dans le sens des aiguilles
d’une montre (de 1/6 de tour)
pour augmenter l’amortisse-
ment.
Longueur de
ressort installéRégler la longueur sur 90–100
mm (3.5–3.9 in) avec une per-
sonne assise correctement sur
la selle.
Ressort Monter un ressort dur.
Rebondisse-
mentForce d’amor-
tissement à la
détenteTourner le dispositif de réglage
dans le sens des aiguilles
d’une montre (de 2 déclics)
pour augmenter l’amortisse-
ment.
Ressort Monter un ressort mou.
Course dureAmortissement
à la compres-
sion élevéTourner le dispositif de réglage
dans le sens inverse des ai-
guilles d’une montre (de 1/6 de
tour) pour diminuer l’amor-
tissement.
Longueur de
ressort installéRégler la longueur sur 90–100
mm (3.5–3.9 in) avec une per-
sonne assise correctement sur
la selle.
Ressort Monter un ressort mou. SymptômesSection
Contrôler Régler
SautGran
d trouTrou
moy-
enPetit
trou

FAS1SL1380

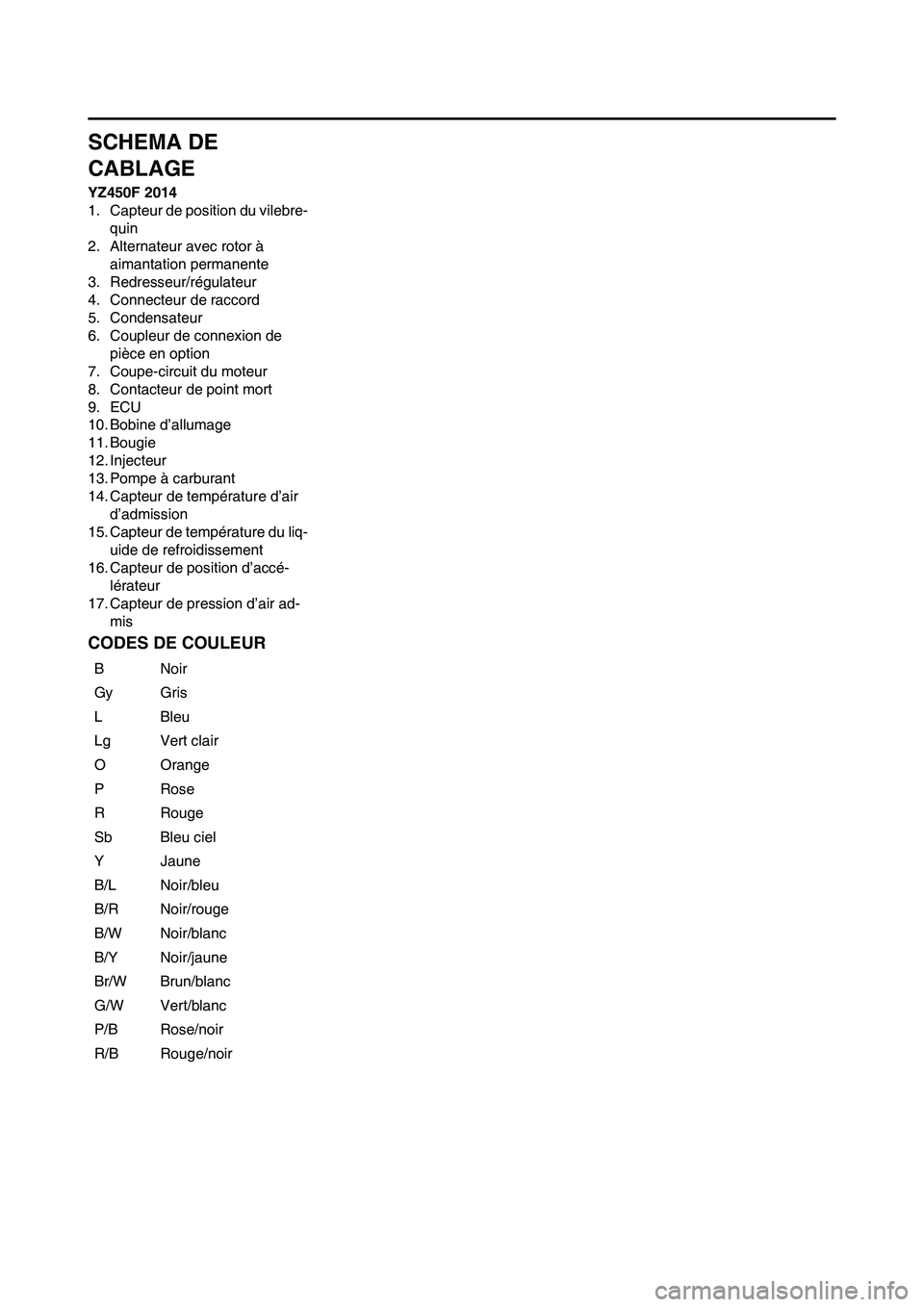

SCHEMA DE
CABLAGE
YZ450F 2014
1. Capteur de position du vilebre-
quin
2. Alternateur avec rotor à
aimantation permanente
3. Redresseur/régulateur
4. Connecteur de raccord
5. Condensateur
6. Coupleur de connexion de
pièce en option
7. Coupe-circuit du moteur
8. Contacteur de point mort
9. ECU
10. Bobine d’allumage
11. Bougie
12. Injecteur
13. Pompe à carburant
14. Capteur de température d’air
d’admission
15. Capteur de température du liq-
uide de refroidissement
16. Capteur de position d’accé-
lérateur
17. Capteur de pression d’air ad-
mis
FAS1SL1381CODES DE COULEUR
BNoir
Gy Gris
LBleu
Lg Vert clair
O Orange
PRose
R Rouge
Sb Bleu ciel
Y Jaune
B/L Noir/bleu
B/R Noir/rouge
B/W Noir/blanc
B/Y Noir/jaune
Br/W Brun/blanc
G/W Vert/blanc
P/B Rose/noir
R/B Rouge/noir

PRINTED IN JAPAN(F)

A
A
A
A
B
R R R R R R RB
B
B
R
RRLgLg
B/W
B/YB/Y
B
B
B
PPPSb
B/L
P/B
P/B
Y
L
Y
L
L
G/W
Br/W
G/W
Br/WB/L
B/L
B/L
B/L
B/RB/R
R/BR/B
O
O
R
O
R
O
R
R
R
Sb
B
Gy
R
B/W
P
LB/L
B/L Gy B/L B/L B/L B/L B/L
L L
P P
B B B B
4
1
32
5
\f
7
8
10
\b
12
11
13
14
15
1\f
17
P P
Sb
R B
B/RR
RB
B/LGyBR
B/Y PSb
B B
RR/B
L YB/L
B/W RLg
B/LBr/W
B/L P/B L
B/LG/W
BB/Y
B
B/L B/L B/L B/L B/L B/LB B B B R R
P P P L L LR R R R R
B
O P
Gy
R
B/Y SbP/B
R/B Lg B/RG/WBr/WB/L L Y
R BB/L
Gy
ROOR(BLACK) (BLACK)
B/W

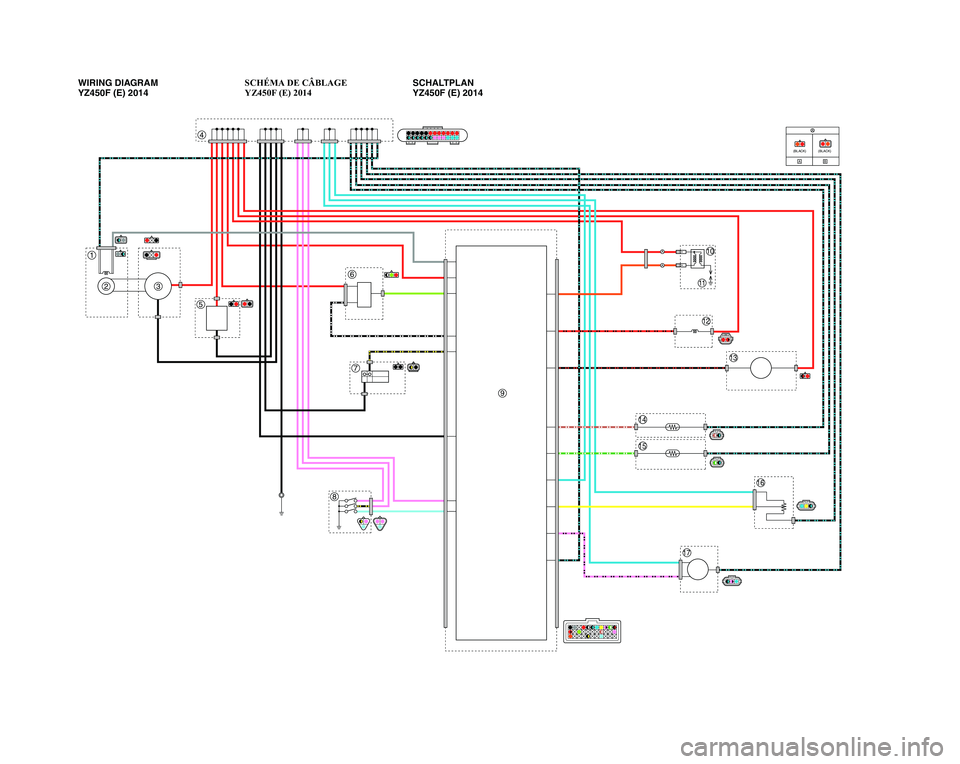

WIRING DIAGRAM
YZ450F (E) 2014 SCHÉMA DE CÂBLAGE
YZ450F (E) 2014
SCHALTPLAN
YZ450F (E) 2014
1SL-28199-80_W.D.indd 12013/09/16 8:57:28

A
A
A
A
B
(BLACK) (BLACK)
4
1
32
5
6
7
8
10
9
12
11
13
14
15
16
17

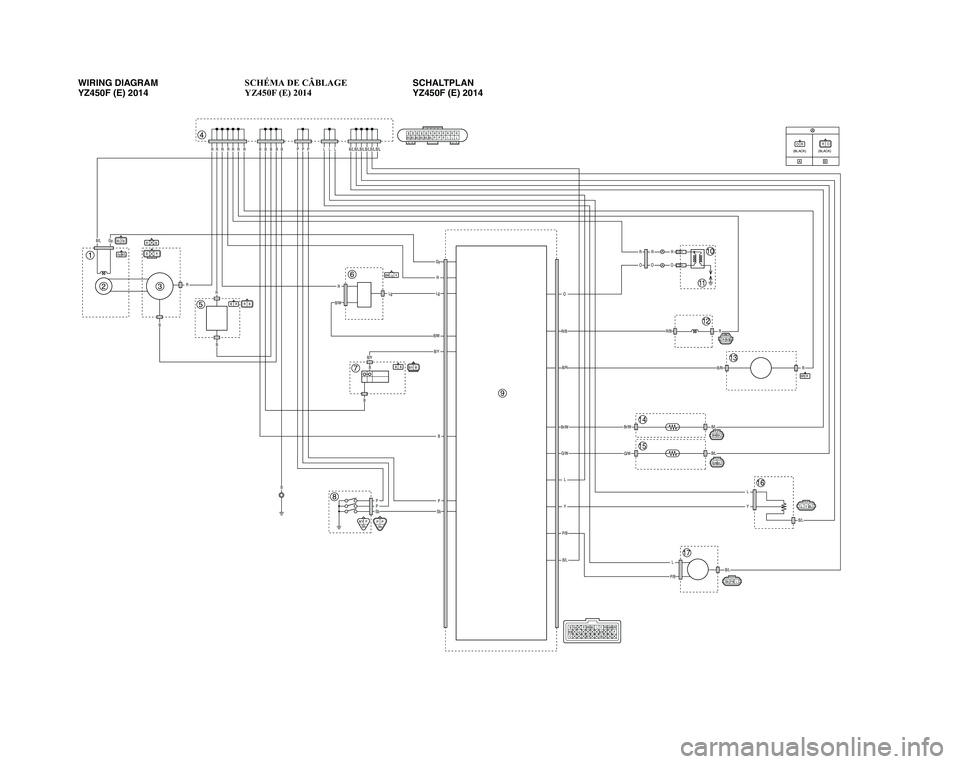

WIRING DIAGRAM
YZ450F (E) 2014 SCHÉMA DE CÂBLAGE
YZ450F (E) 2014
SCHALTPLAN
YZ450F (E) 2014
1SL-28199-80_W.D.indd 22013/09/16 8:57:28
