RADIATEUR
6-2

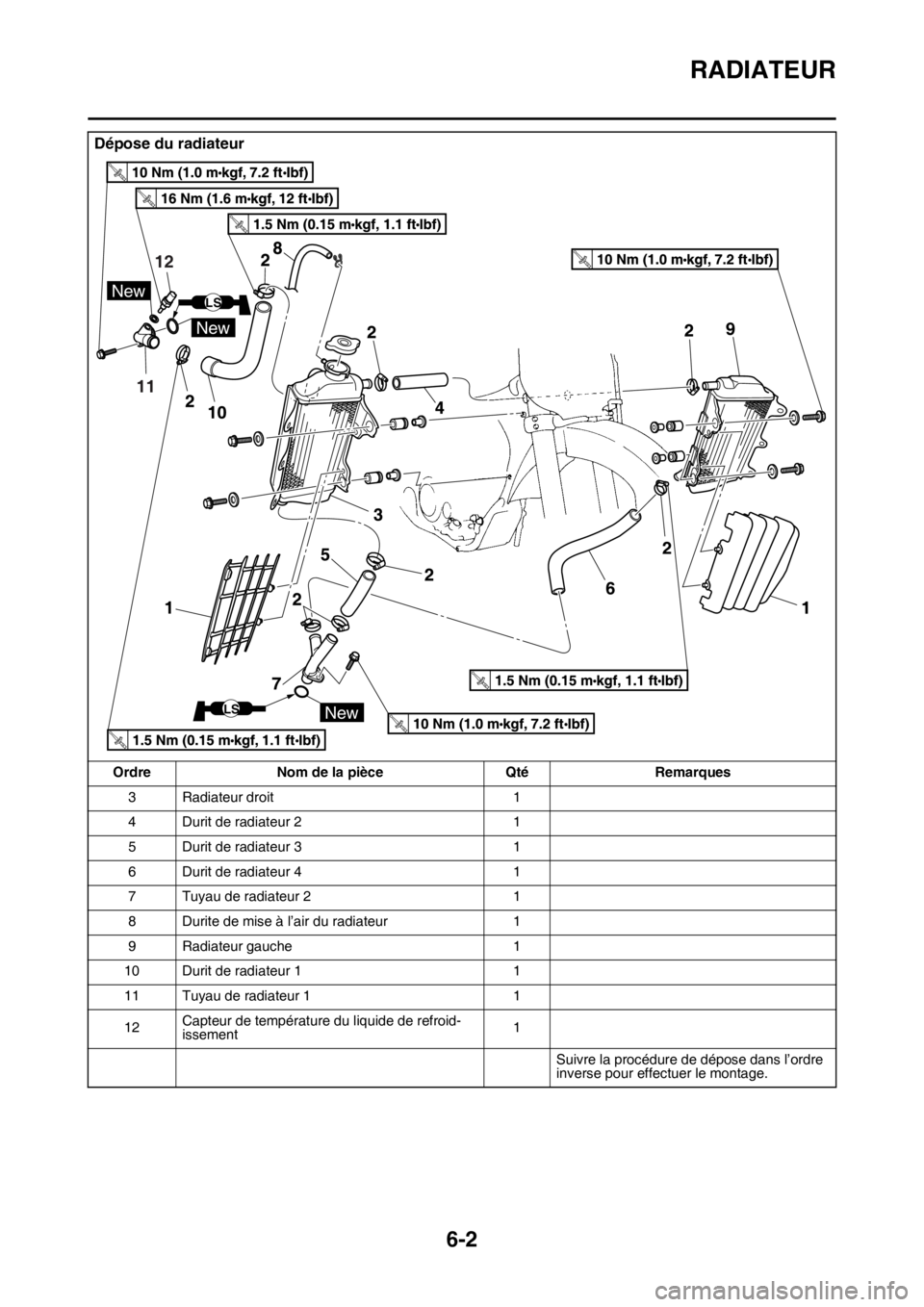

3 Radiateur droit 1
4 Durit de radiateur 2 1
5 Durit de radiateur 3 1
6 Durit de radiateur 4 1
7 Tuyau de radiateur 2 1
8 Durite de mise à l’air du radiateur 1
9 Radiateur gauche 1
10 Durit de radiateur 1 1
11 Tuyau de radiateur 1 1
12Capteur de température du liquide de refroid-
issement1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
Dépose du radiateur
Ordre Nom de la pièce Qté Remarques
11
12
New
New
New
LS
LS

RADIATEUR
6-3
FAS1SL5297REMARQUES CONCERNANT LA MANIPU-
LATION
EWA1DX1007
AVERTISSEMENT
Si le liquide de refroidissement semble
chaud, ne pas enlever le bouchon du radia-
teur.
FAS1SL5298CONTRÔLE DU RADIATEUR
1. Contrôler:
• Ailettes du radiateur “1”
Obstructions  Nettoyer.
Souffler de l’air comprimé à l’arrière du radi-
ateur.
Endommagement  Réparer ou remplacer.
N.B.
Corriger toute ailette aplatie à l’aide d’un fin
tournevis à lame droite.
2. Contrôler:
• Durites du radiateur
• Tuyaux du radiateur
Craquelures/endommagement  Remplac-
er.

POMPE A EAU
6-4
FAS1SL5299
POMPE A EAU

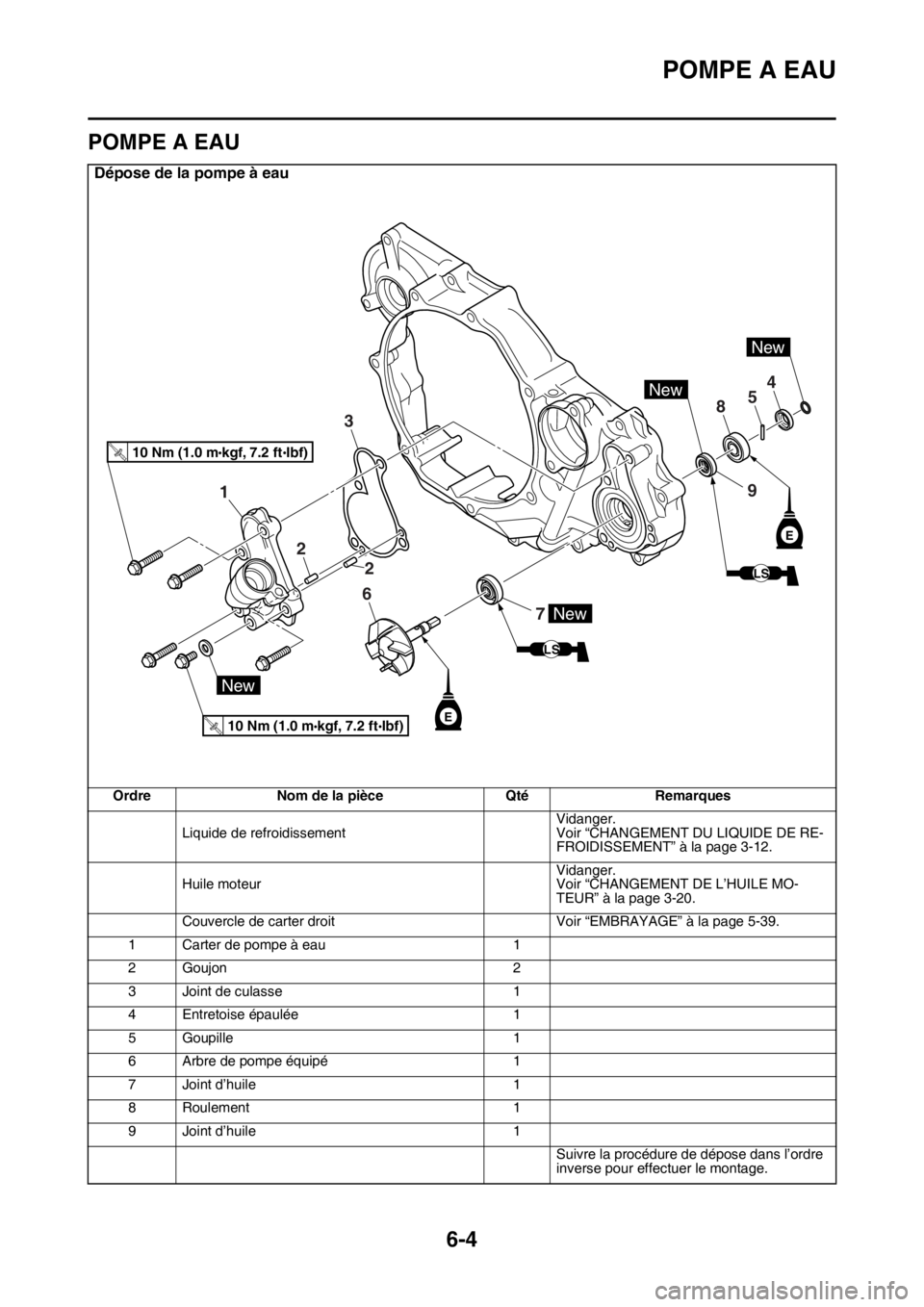

Dépose de la pompe à eau
Ordre Nom de la pièce Qté Remarques
Liquide de refroidissementVidanger.
Voir “CHANGEMENT DU LIQUIDE DE RE-
FROIDISSEMENT” à la page 3-12.
Huile moteurVidanger.
Voir “CHANGEMENT DE L’HUILE MO-
TEUR” à la page 3-20.
Couvercle de carter droit Voir “EMBRAYAGE” à la page 5-39.
1 Carter de pompe à eau 1
2Goujon 2
3 Joint de culasse 1
4 Entretoise épaulée 1
5 Goupille 1
6 Arbre de pompe équipé 1
7 Joint d’huile 1
8 Roulement 1
9 Joint d’huile 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
LS
LS
7
6
2
2
3
1
854
New
New
New
E
9
New
E
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.

POMPE A EAU
6-5
FAS1SL5300DÉPOSE DE LA BAGUE D’ÉTANCHÉITÉ
N.B.
• Déposer la bague d’étanchéité quand le
niveau de liquide de refroidissement change
fréquemment, plus souvent que la normale,
quand le liquide de refroidissement est décol-
oré ou quand l’huile moteur est laiteuse.
• Ne pas réutiliser la bague d’étanchéité dépo-
sée.
1. Déposer :
• Bagues d’étanchéité “1”
FAS1SL5301CONTRÔLE DE LA POMPE À EAU
1. Contrôler:
• Couvercle de carter de pompe à eau
• Axe de pompe
Craquelures/endommagement/usure 
Remplacer.
FAS1SL5302CONTRÔLE DU ROULEMENT
1. Contrôler:
• Roulement
Faire tourner la cage interne avec le doigt.
Rugosité/grippage  Remplacer.
FAS1SL5303
INSTALLATION DU JOINT D’HUILE
1. Monter :
• Bagues d’étanchéité “1”
N.B.
• Appliquer de la graisse à savon de lithium sur
la lèvre de la bague d’étanchéité.
• Monter la bague d’étanchéité en orientant
vers le couvercle de carter droit la marque ou
le numéro du fabricant “2”.
2. Monter :
• Roulement “1”
N.B.
Monter le roulement en appuyant parallèlement
sur sa cage externe.
FAS1SL5304MONTAGE DE LA POMPE À EAU
1. Monter :
• Arbre de pompe équipé “1”
• Goupille “2”
• Entretoise épaulée “3”
• Circlip “4”
N.B.
• Veiller à ce que la lèvre de la bague d’étan-
chéité ne soit pas endommagée ou à ce que
le ressort ne glisse pas hors de son emplace-
ment.
• Lors du montage de l’axe de pompe, appli-
quer de l’huile moteur sur la lèvre de la bague
d’étanchéité, le roulement et l’axe de pompe.
1 1
New
1 1New
New
LS
LS
New

POMPE A EAU
6-6

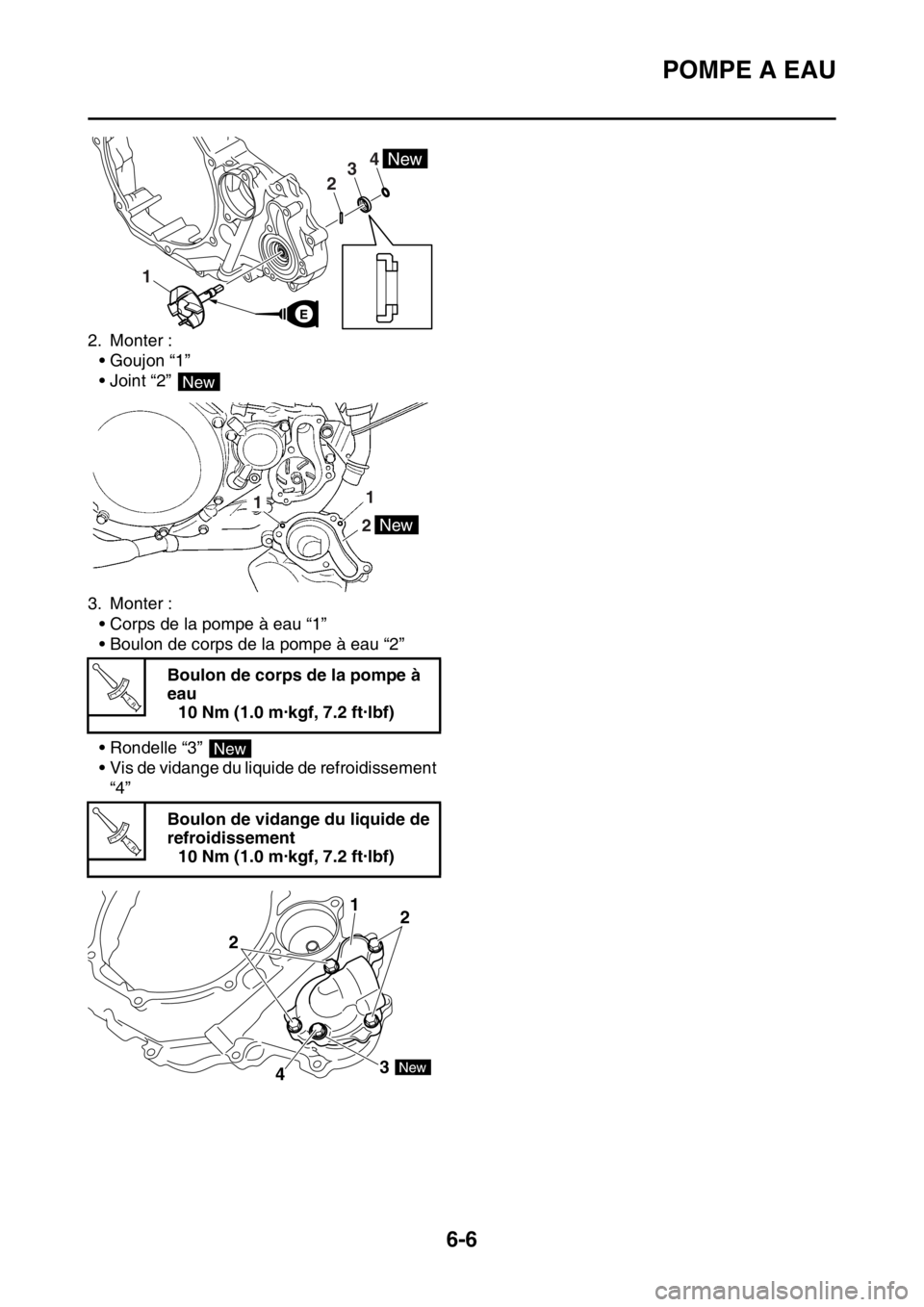

2. Monter :
• Goujon “1”
• Joint “2”
3. Monter :
• Corps de la pompe à eau “1”
• Boulon de corps de la pompe à eau “2”
• Rondelle “3”
• Vis de vidange du liquide de refroidissement
“4”Boulon de corps de la pompe à
eau
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Boulon de vidange du liquide de
refroidissement
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
4
1
23New
E
New
21
1New
T R..
New
T R..
2
2
43 1
New

POMPE A EAU
6-7

7
SYSTEME D’ALIMENTATION EN CARBURANT
RESERVOIR A CARBURANT......................................................................... 7-1
DEPOSE DU RESERVOIR DE CARBURANT ........................................... 7-3
DEPOSE DE LA POMPE A CARBURANT ................................................ 7-3
CONTROLE DU CORPS DE LA POMPE A CARBURANT ....................... 7-3
INSTALLATION DE LA POMPE A CARBURANT ...................................... 7-4
MISE EN PLACE DU RESERVOIR DE CARBURANT .............................. 7-4
CONTROLE DE LA PRESSION DU CARBURANT ................................... 7-5
VERIFICATION DE L’AMORTISSEUR ...................................................... 7-5
CONTRÔLE ET REMPLACEMENT DE LA PROTECTION ....................... 7-5
BOITIER D’INJECTION.................................................................................... 7-7
CONTROLE DES INJECTEURS.............................................................. 7-10
CONTROLE DE LA BOITIER DINJECTION ............................................ 7-10
CONTROLE DU RACCORD DU BOITIER D’INJECTION ....................... 7-11
REGLAGE DU CAPTEUR DE POSITION DE PAPILLON DES GAZ ...... 7-11

RESERVOIR A CARBURANT
7-1
FAS1SL5305
N.B.
Cette section s’adresse aux personnes qui possèdent les connaissances et les compétences de
base requises pour effectuer l’entretien de motos Yamaha (par exemple, des concessionnaires
Yamaha, des techniciens, etc.). Celles qui ne disposent pas des connaissances et des compétences
suffisantes pour assurer l’entretien de leur moto sont priées de ne pas effectuer de tâches d’inspec-
tion, de réglage, de démontage ou de remontage en se référant uniquement à ce manuel. Sinon, des
problèmes d’entretien et des dommages mécaniques pourraient survenir.
FAS1SL5306RESERVOIR A CARBURANT

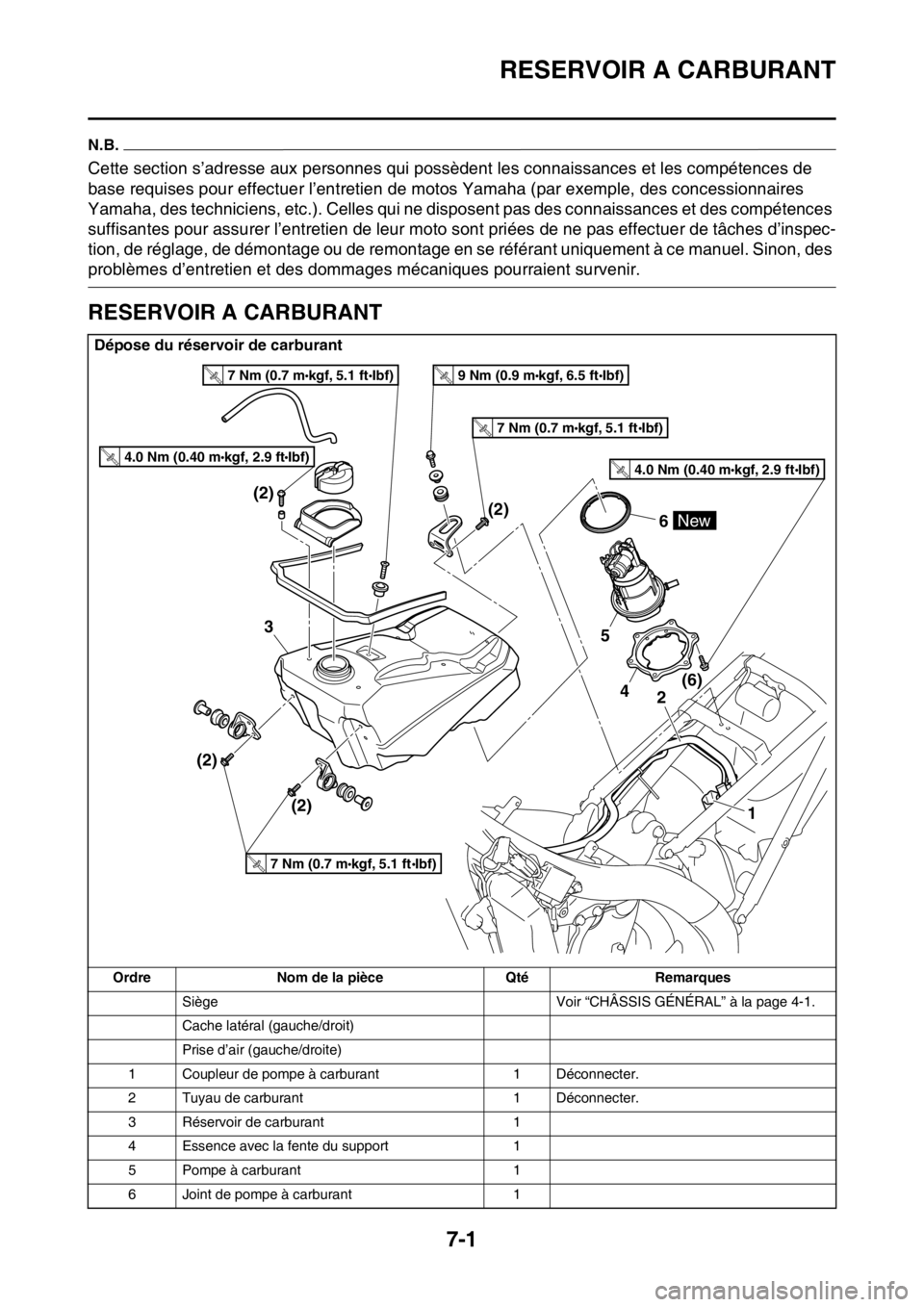

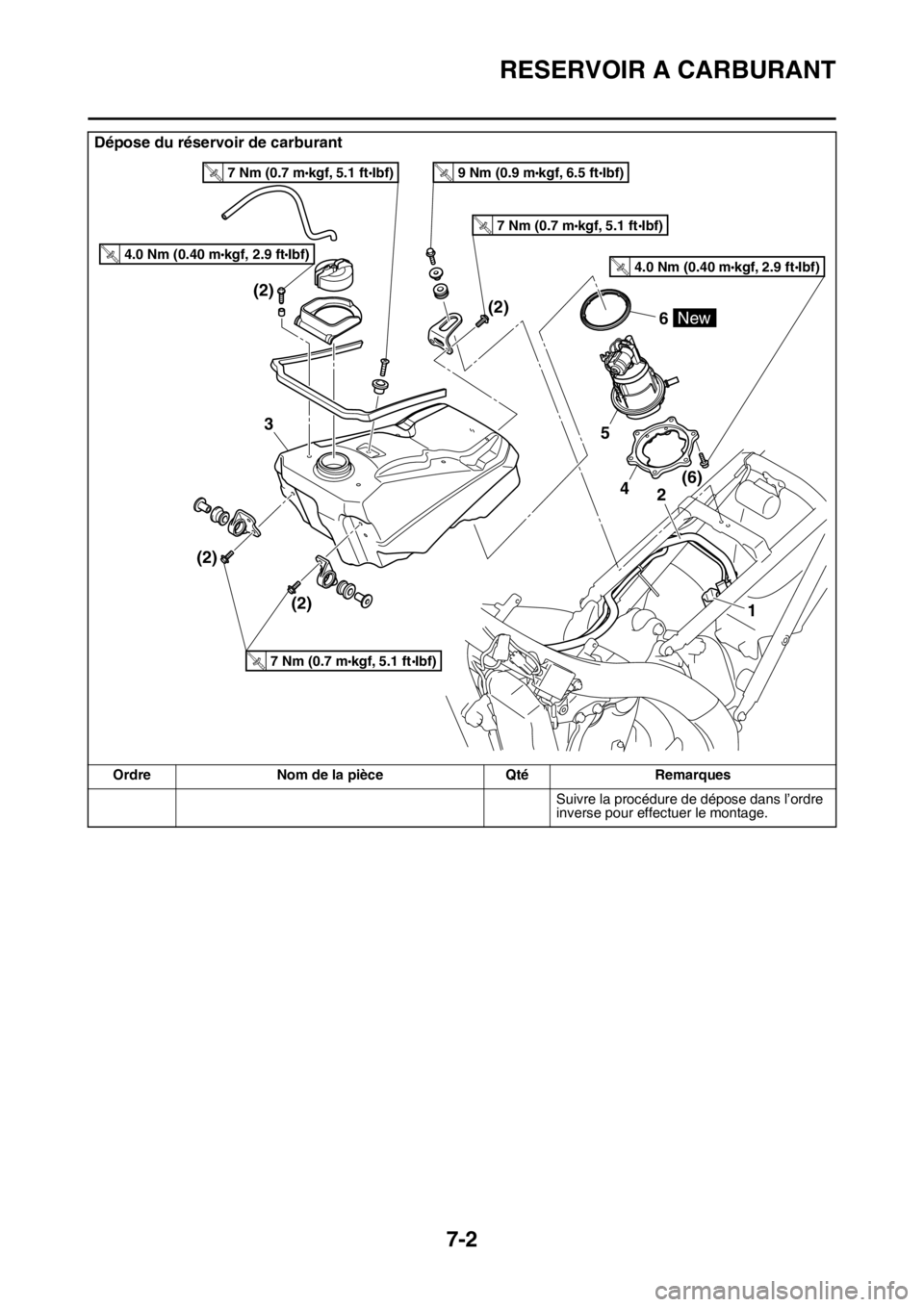

Dépose du réservoir de carburant
Ordre Nom de la pièce Qté Remarques
Siège Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
Cache latéral (gauche/droit)
Prise d’air (gauche/droite)
1 Coupleur de pompe à carburant 1 Déconnecter.
2 Tuyau de carburant 1 Déconnecter.
3 Réservoir de carburant 1
4 Essence avec la fente du support 1
5 Pompe à carburant 1
6 Joint de pompe à carburant 1
4(6) (2)
(2) (2)(2)2
5
6
3
1
New
4.0 Nm (0.40 mkgf, 2.9 ftIbf)T.R
.
7 Nm (0.7 mkgf, 5.1 ftIbf)T.R.
7 Nm (0.7 mkgf, 5.1 ftIbf)T.R.
7 Nm (0.7 mkgf, 5.1 ftIbf)T.R.
9 Nm (0.9 mkgf, 6.5 ftIbf)T.R.
4.0 Nm (0.40 mkgf, 2.9 ftIbf)T.
R
.

RESERVOIR A CARBURANT
7-2
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
Dépose du réservoir de carburant
Ordre Nom de la pièce Qté Remarques
4(6) (2)
(2) (2)(2)2
5
6
3
1
New
4.0 Nm (0.40 mkgf, 2.9 ftIbf)T.
R
.
7 Nm (0.7 mkgf, 5.1 ftIbf)T.R.
7 Nm (0.7 mkgf, 5.1 ftIbf)T.R.
7 Nm (0.7 mkgf, 5.1 ftIbf)T.R.
9 Nm (0.9 mkgf, 6.5 ftIbf)T.R.
4.0 Nm (0.40 mkgf, 2.9 ftIbf)T.
R
.

RESERVOIR A CARBURANT
7-3

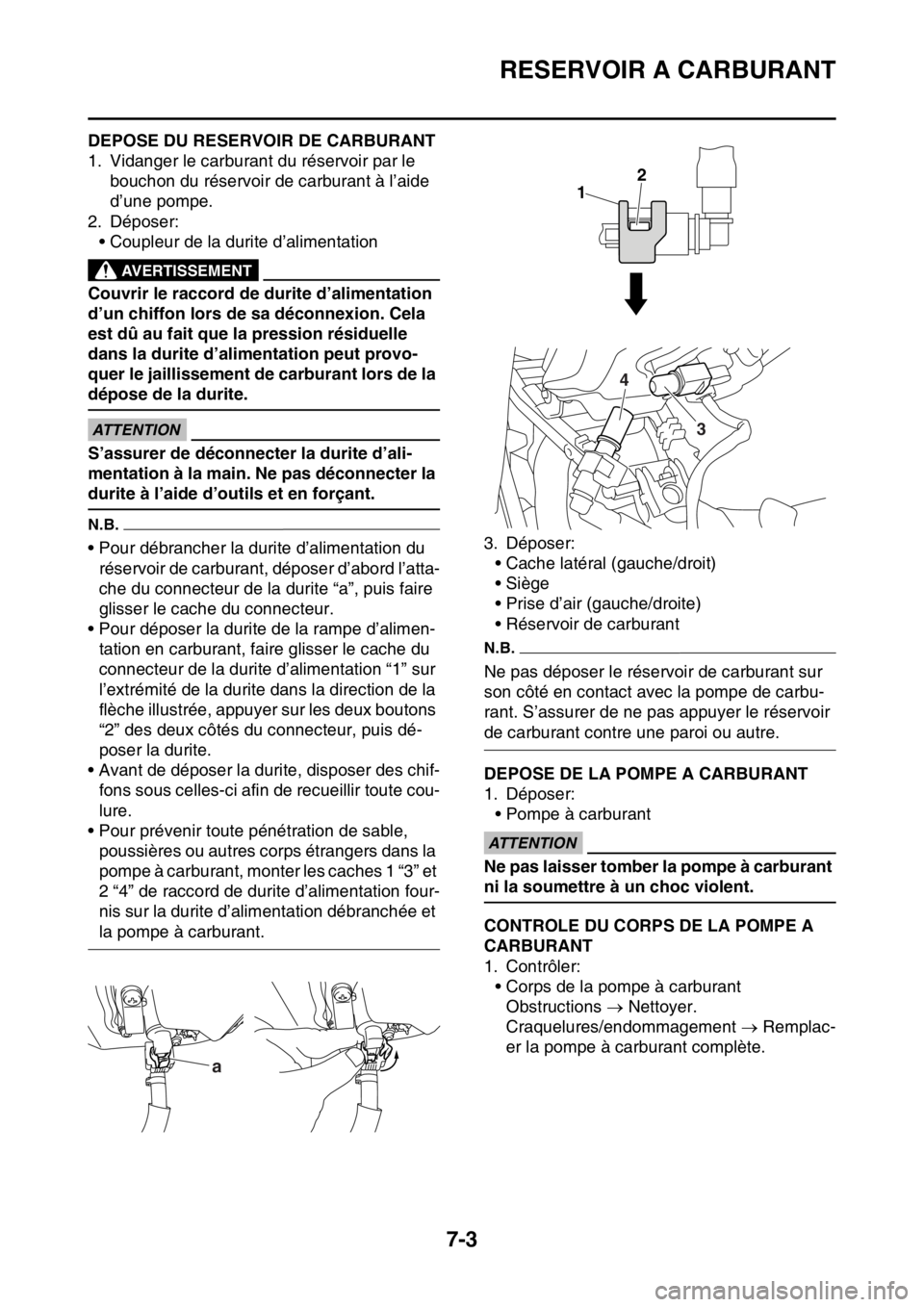

FAS1SL5307DEPOSE DU RESERVOIR DE CARBURANT
1. Vidanger le carburant du réservoir par le
bouchon du réservoir de carburant à l’aide
d’une pompe.
2. Déposer:
• Coupleur de la durite d’alimentation
EWA23P1001
AVERTISSEMENT
Couvrir le raccord de durite d’alimentation
d’un chiffon lors de sa déconnexion. Cela
est dû au fait que la pression résiduelle
dans la durite d’alimentation peut provo-
quer le jaillissement de carburant lors de la
dépose de la durite.
ECA23P1090
ATTENTION
S’assurer de déconnecter la durite d’ali-
mentation à la main. Ne pas déconnecter la
durite à l’aide d’outils et en forçant.
N.B.
• Pour débrancher la durite d’alimentation du
réservoir de carburant, déposer d’abord l’atta-
che du connecteur de la durite “a”, puis faire
glisser le cache du connecteur.
• Pour déposer la durite de la rampe d’alimen-
tation en carburant, faire glisser le cache du
connecteur de la durite d’alimentation “1” sur
l’extrémité de la durite dans la direction de la
flèche illustrée, appuyer sur les deux boutons
“2” des deux côtés du connecteur, puis dé-
poser la durite.
• Avant de déposer la durite, disposer des chif-
fons sous celles-ci afin de recueillir toute cou-
lure.
• Pour prévenir toute pénétration de sable,
poussières ou autres corps étrangers dans la
pompe à carburant, monter les caches 1 “3” et
2 “4” de raccord de durite d’alimentation four-
nis sur la durite d’alimentation débranchée et
la pompe à carburant.3. Déposer:
• Cache latéral (gauche/droit)
•Siège
• Prise d’air (gauche/droite)
• Réservoir de carburant
N.B.
Ne pas déposer le réservoir de carburant sur
son côté en contact avec la pompe de carbu-
rant. S’assurer de ne pas appuyer le réservoir
de carburant contre une paroi ou autre.
FAS1SL5308DEPOSE DE LA POMPE A CARBURANT
1. Déposer:
• Pompe à carburant
ECA14720
ATTENTION
Ne pas laisser tomber la pompe à carburant
ni la soumettre à un choc violent.
FAS1SL5309CONTROLE DU CORPS DE LA POMPE A
CARBURANT
1. Contrôler:
• Corps de la pompe à carburant
Obstructions  Nettoyer.
Craquelures/endommagement  Remplac-
er la pompe à carburant complète.
a
1
2
3 4
