LENKKOPF
4-53
10 Lagerlaufringe 2
Die Montage erfolgt in umgekehrter Reihen-
folge.
Untere Gabelbrücke demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
2
4
5
7
3
1
6
8
9
10
LS
T
.R.
LS
LS
T
.R.21 Nm (2.1 mlbf) kgf, 15 ft
T
.R.9 Nm (0.9 mlbf) kgf, 6.5 ft
T
.R.21 Nm (2.1 mlbf) kgf, 15 ft
T
.R.10 Nm (1.0 mlbf) kgf, 7.2 ft
T
.R.145 Nm (14.5 mlbf) kgf, 105 ft
38 Nm (3.8 m
lbf) kgf, 27 ft
7 Nm (0.7 m
lbf) kgf, 5.1 ft
*

LENKKOPF
4-54
GASB111171UNTERE GABELBRÜCKE DEMONTIEREN
1. Das Fahrzeug mit einem Montageständer
so anheben, dass das Vorderrad frei ist.
EWA
WARNUNG
Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann.
2. Demontieren:
• Ringmutter “1”
HINWEIS
Die Ringmutter mit dem Hakenschlüssel “2”
entfernen.
EWA
WARNUNG
Die untere Gabelbrücke sicher abstützen,
um sie vor Fall zu schützen.
GASB111172LENKKOPF KONTROLLIEREN
1. Mit Petroleum waschen:
• Lager
• Lagerlaufringe
2. Kontrollieren:
• Lager
• Lagerlaufringe
Beschädigt/angefressen  Erneuern.
3. Erneuern:
• Lager
• Lagerlaufringe
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Den Lagerlaufring mit einem Stab “1” und ei-
nem Hammer vom Lenkkopfrohr entfernen.
b. Den Lagerlaufring mit einem Meißel “2” und
einem Hammer von der unteren Gabel-
brücke entfernen.
c. Neuen Lagerlaufring montieren.
ECA
ACHTUNG
Wenn der Lagerlaufring nicht richtig mon-
tiert wird, könnte das Lenkkopfrohr beschä-
digt werden.
HINWEIS
Das Lager und der Lagerlaufring müssen stets
satzweise erneuert werden.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
4. Kontrollieren:
• Obere Gabelbrücke
• Untere Gabelbrücke
(samt der Lenkachse)
Verbogen/rissig/beschädigt  Erneuern.
GASB111173LENKKOPF MONTIEREN
1. Montieren:
• Unteres Lager “1”
HINWEIS
Die Staubschutzringlippe und Innenseite des
Lagers mit Lithiumseifenfett bestreichen. Hakenschlüssel
90890-01403
Schlüssel für Auspuffflanschmut-
ter
YU-A9472

LENKKOPF
4-55
2. Montieren:
• Lagerlaufringe
• Oberes Lager “1”
• Laufring-Abdeckung “2”
HINWEIS
Lager und Laufring-Abdeckungslippe mit Lithi-
umseifenfett bestreichen.
3. Montieren:
• Untere Gabelbrücke “1”
HINWEIS
Das Lager und den Bereich “a” sowie das
Gewinde der Lenkachse mit Lithiumseifenfett
bestreichen.
4. Montieren:
• Lenk-Ringmutter “1”
HINWEIS
Die Lenkkopfmutter mit der abgeschrägten
Seite “a” nach unten einbauen.
Die Ringmutter mit dem Hakenschlüssel “2”
festziehen.
Siehe unter “LENKKOPF KONTROLLIE-
REN UND EINSTELLEN” auf Seite 3-37.5. Zur Kontrolle die Lenkachse von Anschlag
zu Anschlag bewegen. Bei der geringsten
Schwergängigkeit müssen der Lenkkopf
zerlegt und das Lager geprüft werden.
6. Montieren:
• Beilagscheibe “1”
7. Montieren:
• Teleskopgabel “1”
• Obere Gabelbrücke “2”
HINWEIS
• Die Klemmschrauben der unteren Gabel-
brücke provisorisch anziehen.
• Die Klemmschrauben der oberen Gabel-
brücke noch nicht festziehen. Ringmutter
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
LS
1 a
LSLS
T R..

LENKKOPF
4-56
8. Montieren:
• Lenkkopfmutter “1”
HINWEIS
Beim Einbau die Kontaktfläche der Lenkkopf-
mutter mit Lithiumseifenfett bestreichen.
9. Nach dem festziehen der Mutter die Len-
kung auf Schwergängigkeit kontrollieren.
Bei Schwergängigkeit die Lenkkopfmutter
allmählich lockern.
10.Einstellung:
• Gabelrohr-Überstand “a”11.Festziehen:
• Klemmschraube (obere Gabelbrücke) “1”
• Klemmschraube (untere Gabelbrücke) “2”
EWA33DD049
WARNUNG
Die untere Gabelbrücke vorschriftsmäßig
festziehen. Ein Überziehen kann die Funk-
tion der Teleskopgabel beeinträchtigen. Lenkkopfmutter
145 Nm (14.5 m·kgf, 105 ft·lbf)
Standard-Gabelrohr-Überstand
“a”
0 mm (0 in)
T R..
a
Klemmschrauben der oberen Ga-
belbrücke
21 Nm (2.1 m·kgf, 15 ft·lbf)
Klemmschrauben der unteren
Gabelbrücke
21 Nm (2.1 m·kgf, 15 ft·lbf)
T R..
T R..
21

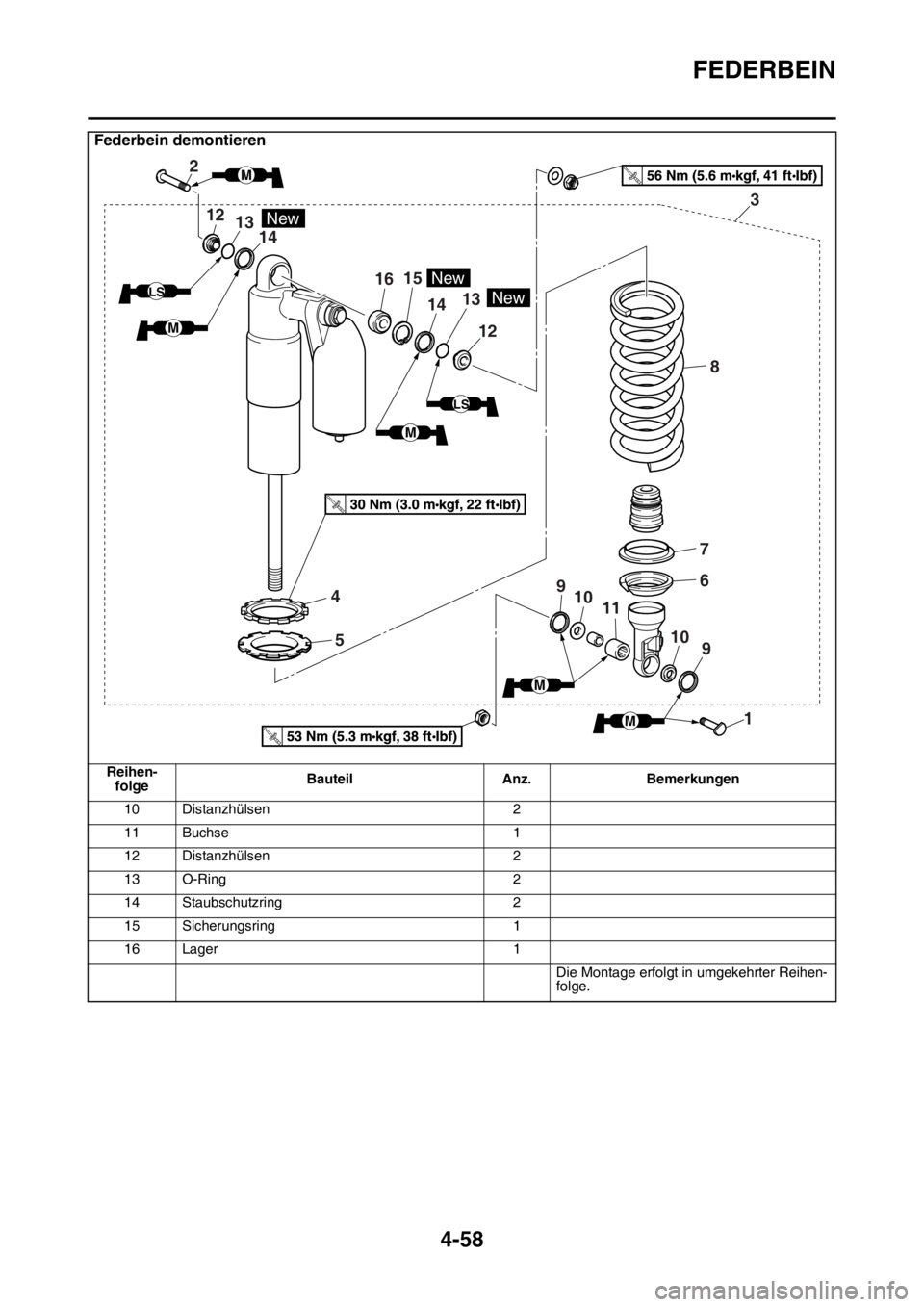

FEDERBEIN
4-57
GASB111174
FEDERBEIN
Federbein demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
SitzbankSiehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 4-1.
Seitenabdeckung (links/rechts)Siehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 4-1.
Lufthutze (links/rechts)Siehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 4-1.
KraftstofftankSiehe unter “KRAFTSTOFFTANK” auf Seite
7-1.
1 Untere Federbein-Schraube 1
2 Federbein-Schraube oben 1
3 Federbein 1
4 Kontermuttern 1
5Einstellmutter 1
6 Federführung unten 1
7 Federführung oben 1
8 Feder 1
9 Staubschutzring 2
2
12
1615
1413
12
14
4
5
7
6
83
9
9 10
10 11
1
New
New
13New
LS
LS
M
M
M
M
M

FEDERBEIN
4-58
10 Distanzhülsen 2
11 Buchse 1
12 Distanzhülsen 2
13 O-Ring 2
14 Staubschutzring 2
15 Sicherungsring 1
16 Lager 1
Die Montage erfolgt in umgekehrter Reihen-
folge.
Federbein demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
2
12
1615
1413
12
14
4
5
7
6
83
9
9 10
10 11
1
New
New
13New
LS
LS
M
M
M
M
M

FEDERBEIN
4-59
Umlenkhebel zerlegen
Reihen-
folgeBauteil Anz. Bemerkungen
1 Umlenkhebel 1
2 Übertragungshebel 1
3 Distanzhülsen 3
4 Dichtringe 6
5 Unterlegscheiben 8
6 Lager 6
Der Zusammenbau erfolgt in umgekehrter
Reihenfolge.
5
3
5
6
165
4
5
5
4
5
6
6
5
4
3
2
4
6
6
3
4
4
T.R.80 Nm (8.0 mlbf) kgf, 58 ft
M
M
M
M
M MM

FEDERBEIN
4-60
GASB111175HANDHABUNG DES STOSSDÄMPFERSEWA
WARNUNG
Dieser Stoßdämpfer enthält hochkomprimi-
ertes Stickstoffgas. Vor Arbeiten am
Stoßdämpfer die folgenden Hinweise sorg-
fältig lesen und sicherstellen, dass Sie sie
verstehen. Der Hersteller übernimmt keiner-
lei Haftung für Unfälle, Verletzungen oder
Schäden, die auf unsachgemäße Hand-
habung des Stoßdämpfers zurückzuführen
sind.
• Den Stoßdämpfer nicht manipulieren oder
öffnen.
• Den Stoßdämpfer nicht offenen Flammen
oder starker Hitze aussetzen. Starke Hitze
kann aufgrund von übermäßigem Gas-
druck eine Explosion verursachen.
• Den Stoßdämpfer keinesfalls verformen
oder beschädigen. Ein beschädigter
Stoßdämpfer führt zu mangelhafter Dämp-
fungsleistung.
HINWEIS
Das Einfahren sollte bis etwa 50 km Fahrt
vorgenommen werden.
GASB111176ENTSORGUNG EINES STOSSDÄMPFERS
Vor der Entsorgung muss das Stickstoffgas
durch das Ventil “1” entfernt werden.
EWA
WARNUNG
• Zur Wartung immer eine Schutzbrille tra-
gen, um Verletzungen durch austretendes
Gas oder fliegende Metallspäne zu vermei-
den.
• Die Entsorgung des Stoßdämpfers sollte
am besten dem YAMAHA-Händler überlas-
sen werden.
GASB111177FEDERBEIN DEMONTIEREN
1. Das Fahrzeug mit einem Montageständer
so anheben, dass das Hinterrad frei ist.
EWA
WARNUNG
Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann.
2. Demontieren:
• Federbein-Schraube unten “1”
HINWEIS
Beim Entfernen der unteren Federbein-
Schraube die Schwinge festhalten, damit sie
nicht herunterfällt.
3. Demontieren:
• Federbein-Schraube oben
• Federbein
GASB111178LAGER DEMONTIEREN
1. Demontieren:
• Sicherungsring (oberes Lager) “1”
HINWEIS
Das Lager durch Druck auf den Außenlaufring
eindrücken und den Sicherungsring entfernen.
1
1

FEDERBEIN
4-61
2. Demontieren:
• Oberes Lager “1”
HINWEIS
Zum Ausbau des Lagers auf den Außenlaufring
drücken.
3. Demontieren:
• Unteres Lager “1”
HINWEIS
Zum Ausbau des Lagers auf den Außenlaufring
drücken.
GASB111179FEDERBEIN KONTROLLIEREN
1. Kontrollieren:
• Stoßdämpfer-Kolbenstange
Verbogen/beschädigt  Federbein er-
neuern.
• Federbein
Gas-/Ölaustritt  Federbein erneuern.
• Feder
Beschädigt/verschlissen  Erneuern.
• Federführung
Beschädigt/verschlissen  Erneuern.
• Lager
Beschädigt/verschlissen  Erneuern.
• Schrauben
Verbogen/beschädigt/verschlissen  Er-
neuern.
GASB111180ÜBERTRAGUNGSHEBEL UND UMLEN-
KHEBEL KONTROLLIEREN
1. Kontrollieren:
• Übertragungshebel
• Umlenkhebel
Beschädigt/verschlissen  Erneuern.
2. Kontrollieren:
• Lager
• Distanzstücke
Beschädigt/angefressen/verkratzt  Lager
und Distanzstücke als Satz erneuern.
3. Kontrollieren:
• Dichtringe
Beschädigt/angefressen  Erneuern.
GASB111181UMLENKHEBEL MONTIEREN
1. Schmieren:
• Dichtringe
• Lager
• Distanzstücke
• Unterlegscheiben
• Distanzhülsen
2. Montieren:
• Lager “1”
• Beilagscheibe “2”
• Dichtringe “3”
(am Umlenkhebel “4”)
1
Empfohlenes Schmiermittel
Molybdändisulfidfett
Einbautiefe “a”
0 mm (0 in)
New
3 3
43
2 2
22
a
1
11

FEDERBEIN
4-62
3. Montieren:
• Lager “1”
• Dichtringe “2”
(am Übertragungshebel “3”)
GASB111182FEDERBEIN MONTIEREN
1. Schmieren:
• Lager (Unterseite)
• Staubschutzring
• Distanzhülsen
• Buchse
ECA1DX1012
ACHTUNG
Kein Fett auf den Außenlaufring des Lagers
auftragen, da dies den Verschleiß des
eingepressten Dämpferteils verursacht.
2. Schmieren:
•O-Ring
3. Montieren:
• Lager
• Sicherungsring
(am Federbein (Oberseite))
HINWEIS
• Zum Einbau des Lagers parallel auf den
Außenlaufring drücken, bis die Sicher-
ungsring-Nut sichtbar ist.
• Nach Einbau des Sicherungsrings das Lager
zurückdrücken, bis es den Sicherungsring
berührt.4. Montieren:
• Lager “1”
• Buchse “2”
• Distanzhülse “3”
• Staubschutzmanschette “4”
(am Federbein (Unterseite))
HINWEIS
Die Staubschutzringe so einbauen, dass deren
Dichtlippen nach innenweisen.
5. Schmieren:
• Übertragungshebel- und Rahmen-Schraube
• Umlenkhebel- und Übertragungshebel-
Schraube
• Umlenkhebel- und Schwingen-Schraube
(Schaft und Gewinde)
• Federbein-Schraube oben
• Untere Federbein-Schraube
6. Montieren:
• Federbein
HINWEIS
• Bei Einbau des Federbeins die Schwinge an-
heben.
• Die obere Federbein-Mutter und die Übertra-
gungshebel-Schraube (Rahmenseite) von re-
chts einbauen.
• Die unteren Federbein-Schrauben, die Über-
tragungshebel-Schraube (umlenkheb-
elseitig) und die Umlenkhebel Schraube
(Schwingenseite) von links einbauen. Einbautiefe “a”
0 mm (0 in)
Empfohlenes Schmiermittel
Molybdändisulfidfett
Empfohlenes Schmiermittel
Molybdändisulfidfett
New
3
a 1
12
a
2
New
Einbautiefe “a”
4.25 mm (0.17 in)
Empfohlenes Schmiermittel
Molybdändisulfidfett
