SYSTEME D’INJECTION DE CARBURANT
8-13

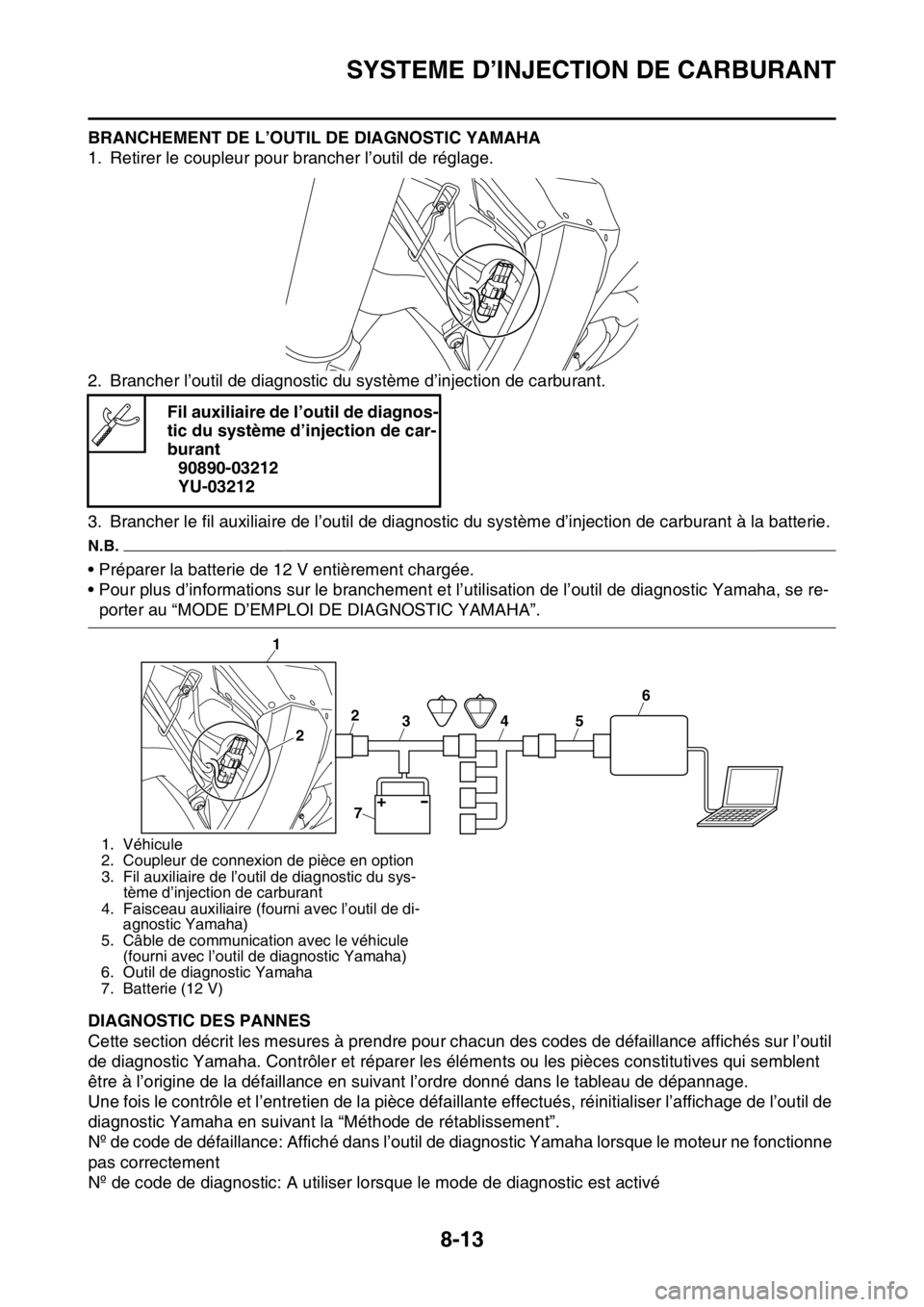

BRANCHEMENT DE L’OUTIL DE DIAGNOSTIC YAMAHA
1. Retirer le coupleur pour brancher l’outil de réglage.
2. Brancher l’outil de diagnostic du système d’injection de carburant.
3. Brancher le fil auxiliaire de l’outil de diagnostic du système d’injection de carburant à la batterie.
N.B.
• Préparer la batterie de 12 V entièrement chargée.
• Pour plus d’informations sur le branchement et l’utilisation de l’outil de diagnostic Yamaha, se re-
porter au “MODE D’EMPLOI DE DIAGNOSTIC YAMAHA”.
FASB111327DIAGNOSTIC DES PANNES
Cette section décrit les mesures à prendre pour chacun des codes de défaillance affichés sur l’outil
de diagnostic Yamaha. Contrôler et réparer les éléments ou les pièces constitutives qui semblent
être à l’origine de la défaillance en suivant l’ordre donné dans le tableau de dépannage.
Une fois le contrôle et l’entretien de la pièce défaillante effectués, réinitialiser l’affichage de l’outil de
diagnostic Yamaha en suivant la “Méthode de rétablissement”.
Nº de code de défaillance: Affiché dans l’outil de diagnostic Yamaha lorsque le moteur ne fonctionne
pas correctement
Nº de code de diagnostic: A utiliser lorsque le mode de diagnostic est activéFil auxiliaire de l’outil de diagnos-
tic du système d’injection de car-
burant
90890-03212
YU-03212
1. Véhicule
2. Coupleur de connexion de pièce en option
3. Fil auxiliaire de l’outil de diagnostic du sys-
tème d’injection de carburant
4. Faisceau auxiliaire (fourni avec l’outil de di-
agnostic Yamaha)
5. Câble de communication avec le véhicule
(fourni avec l’outil de diagnostic Yamaha)
6. Outil de diagnostic Yamaha
7. Batterie (12 V)
1
3 2
2456
7

SYSTEME D’INJECTION DE CARBURANT
8-14
Code de défaillance. 12
SymptômesCapteur de position du vilebrequin: aucun signal normal n’est
reçu en provenance du capteur de position du vilebrequin.
Système de sécurité intégréNe peut pas démarrer le moteur
Ne peut pas conduire le véhicule
Nº de code de diagnostic—
Affichage de l’outil de diag-
nostic—
Procédure—
Or-
dreCause probable de la dé-
faillance et contrôleTravail d’entretien Méthode de rétablissement
1 Branchement du coupleur de
capteur de position de vile-
brequin.
Contrôler le verrouillage du
coupleur.
Débrancher le coupleur et
contrôler les broches (bornes
pliées ou cassées et verrouil-
lage des broches).Branchement incorrect 
Brancher fermement le cou-
pleur ou réparer/remplacer le
faisceau de fils.Lancer le moteur.
Aucun code de défaillance ne
s’affiche  La réparation est
terminée.
Un code de défaillance s’af-
fiche  Passer à l’ordre suiv-
ant.
2 Branchement du coupleur du
boîtier de commande électro-
nique du faisceau de fils.
Contrôler le verrouillage du
coupleur.
Débrancher le coupleur et
contrôler les broches (bornes
pliées ou cassées et verrouil-
lage des broches).Branchement incorrect 
Brancher fermement le cou-
pleur ou réparer/remplacer le
faisceau de fils.Lancer le moteur.
Aucun code de défaillance ne
s’affiche  La réparation est
terminée.
Un code de défaillance s’af-
fiche  Passer à l’ordre suiv-
ant.
3 Continuité du faisceau de fils. Circuit ouvert ou court-circuit
 Remplacer le faisceau de
fils.
Entre le coupleur du capteur
de position du vilebrequin et
bloc de commande électro-
nique.
gris–gris
noir/bleu–noir/bleuLancer le moteur.
Aucun code de défaillance ne
s’affiche  La réparation est
terminée.
Un code de défaillance s’af-
fiche  Passer à l’ordre suiv-
ant.
4 Etat du montage du capteur
de position de vilebrequin.
Rechercher tout desserrage
ou pincement.
Contrôler le jeu entre le
capteur de position du vile-
brequin et le rotor de
captage.Capteur monté incorrecte-
ment  Remonter ou rem-
placer le capteur.
“DIAGNOSTIC DE PANNES”
à la page 5-62.Lancer le moteur.
Aucun code de défaillance ne
s’affiche  La réparation est
terminée.
Un code de défaillance s’af-
fiche  Passer à l’ordre suiv-
ant.

SYSTEME D’INJECTION DE CARBURANT
8-15
N.B.
En cas d’affichage des codes de défaillance 13 et 14, effectuer d’abord les contrôles et les travaux
de réparation pour le code de défaillance 13.5 Capteur de position du vile-
brequin défectueux.Contrôler le capteur de posi-
tion de vilebrequin.
“CONTROLE DU CAPTEUR
DE POSITION DE VILEBRE-
QUIN” à la page 8-48.Lancer le moteur.
Aucun code de défaillance ne
s’affiche  La réparation est
terminée.
Un code de défaillance s’af-
fiche  Passer à l’ordre suiv-
ant.
6 Boîtier de commande électro-
nique défectueux.Remplacer le boîtier de com-
mande électronique.
Code de défaillance. 13
SymptômesCapteur de pression d’air admis: circuit ouvert ou court-cir-
cuit détecté.
Système de sécurité intégréPeut démarrer le moteur
Peut conduire le véhicule
Nº de code de diagnostic03
Affichage de l’outil de diag-
nosticAffiche la pression de l’air admis.
ProcédureLa pression atmosphérique est affichée sur l’outil de diagnostic
Yamaha.
Or-
dreCause probable de la dé-
faillance et contrôleTravail d’entretien Méthode de rétablissement
1 Branchement du coupleur de
capteur de pression d’air ad-
mis.
Contrôler le verrouillage du
coupleur.
Débrancher le coupleur et
contrôler les broches (bornes
pliées ou cassées et verrouil-
lage des broches).Branchement incorrect 
Brancher fermement le cou-
pleur ou réparer/remplacer le
faisceau de fils.Placer le commutateur du
faisceau de fils auxiliaire de
l’outil de diagnostic du sys-
tème d’injection de carburant
sur “ON”.
Aucun code de défaillance ne
s’affiche  La réparation est
terminée.
Un code de défaillance s’af-
fiche  Passer à l’ordre suiv-
ant.
2 Branchement du coupleur du
boîtier de commande électro-
nique du faisceau de fils.
Contrôler le verrouillage du
coupleur.
Débrancher le coupleur et
contrôler les broches (bornes
pliées ou cassées et verrouil-
lage des broches).Branchement incorrect 
Brancher fermement le cou-
pleur ou réparer/remplacer le
faisceau de fils.Placer le commutateur du
faisceau de fils auxiliaire de
l’outil de diagnostic du sys-
tème d’injection de carburant
sur “ON”.
Aucun code de défaillance ne
s’affiche  La réparation est
terminée.
Un code de défaillance s’af-
fiche  Passer à l’ordre suiv-
ant. Code de défaillance. 12
SymptômesCapteur de position du vilebrequin: aucun signal normal n’est
reçu en provenance du capteur de position du vilebrequin.

SYSTEME D’INJECTION DE CARBURANT
8-16
3 Branchement du coupleur de
faisceau de fils auxiliaire.
Contrôler le verrouillage du
coupleur.
Débrancher le coupleur et
contrôler les broches (bornes
pliées ou cassées et verrouil-
lage des broches).Branchement incorrect 
Brancher fermement le cou-
pleur ou réparer/remplacer le
faisceau de fils auxiliaire.Placer le commutateur du
faisceau de fils auxiliaire de
l’outil de diagnostic du sys-
tème d’injection de carburant
sur “ON”.
Aucun code de défaillance ne
s’affiche  La réparation est
terminée.
Un code de défaillance s’af-
fiche  Passer à l’ordre suiv-
ant.
4 Continuité du faisceau de fils. Circuit ouvert ou court-circuit
 Remplacer le faisceau de
fils.
Entre le coupleur de capteur
de pression d’air admis et le
coupleur du boîtier de com-
mande électronique.
rose/noir–rose/noir
bleu–bleu
noir/bleu–noir/bleuPlacer le commutateur du
faisceau de fils auxiliaire de
l’outil de diagnostic du sys-
tème d’injection de carburant
sur “ON”.
Aucun code de défaillance ne
s’affiche  La réparation est
terminée.
Un code de défaillance s’af-
fiche  Passer à l’ordre suiv-
ant.
5 Etat du montage du capteur
de pression d’air admis.
Rechercher tout desserrage
ou pincement.
Vérifier que la position de
montage est correct.Capteur monté incorrecte-
ment  Remonter ou rem-
placer le capteur.Placer le commutateur du
faisceau de fils auxiliaire de
l’outil de diagnostic du sys-
tème d’injection de carburant
sur “ON”.
Aucun code de défaillance ne
s’affiche  La réparation est
terminée.
Un code de défaillance s’af-
fiche  Passer à l’ordre suiv-
ant.
6 Capteur de pression d’air
d’admission défectueux.Lancer le mode de diagnos-
tic. (Code 03)
La pression atmosphérique à
l’altitude actuelle et les condi-
tions météorologiques sont
indiquées.
0 m au dessus du niveau de
la mer: Environ 101 kPa
1000 m au dessus du niveau
de la mer: Environ 90 kPa
2000 m au dessus du niveau
de la mer: Environ 80 kPa
3000 m au dessus du niveau
de la mer: Environ 70 kPaPlacer le commutateur du
faisceau de fils auxiliaire de
l’outil de diagnostic du sys-
tème d’injection de carburant
sur “ON”.
Aucun code de défaillance ne
s’affiche  La réparation est
terminée.
Un code de défaillance s’af-
fiche  Passer à l’ordre suiv-
ant.
7 Boîtier de commande électro-
nique défectueux.Remplacer le boîtier de com-
mande électronique. Code de défaillance. 13
SymptômesCapteur de pression d’air admis: circuit ouvert ou court-cir-
cuit détecté.

SYSTEME D’INJECTION DE CARBURANT
8-17
N.B.
En cas d’affichage des codes de défaillance 13 et 14, effectuer d’abord les contrôles et les travaux
de réparation pour le code de défaillance 13.
Code de défaillance. 14
SymptômesCapteur de pression d’air admis: défaillance du circuit de du-
rites (durite bouchée ou détachée)
Système de sécurité intégréPeut démarrer le moteur
Peut conduire le véhicule
Nº de code de diagnostic03
Affichage de l’outil de diag-
nosticAffiche la pression de l’air admis.
ProcédureLa pression atmosphérique est affichée sur l’outil de diagnostic
Yamaha.
Or-
dreCause probable de la dé-
faillance et contrôleTravail d’entretien Méthode de rétablissement
1 La durite du capteur de pres-
sion d’air admis est endom-
magée, détachée, bouchée,
tordue ou pliée.Réparer ou remplacer la du-
rite du capteur.Après avoir mis en marche le
moteur, le faire tourner au ral-
enti pendant environ 5 sec-
ondes.
Aucun code de défaillance ne
s’affiche  La réparation est
terminée.
Un code de défaillance s’af-
fiche  Passer à l’ordre suiv-
ant.
2 Capteur de pression d’air
d’admission défectueux.Lancer le mode de diagnos-
tic. (Code 03)
La pression atmosphérique à
l’altitude actuelle et les condi-
tions météorologiques sont
indiquées.
0 m au dessus du niveau de
la mer: Environ 101 kPa
1000 m au dessus du niveau
de la mer: Environ 90 kPa
2000 m au dessus du niveau
de la mer: Environ 80 kPa
3000 m au dessus du niveau
de la mer: Environ 70 kPa

SYSTEME D’INJECTION DE CARBURANT
8-18
Code de défaillance. 15
SymptômesCapteur de position de papillon des gaz: circuit ouvert ou
court-circuit détecté.
Système de sécurité intégréPeut démarrer le moteur
Peut conduire le véhicule
Nº de code de diagnostic01
Affichage de l’outil de diag-
nosticAffiche l’angle du papillon des gaz.
• 11–14 (papillon des gaz en position complètement fermée)
• 109–116 (papillon des gaz en position complètement ouverte)
ProcédureContrôler avec le papillon des gaz complètement fermé.
Contrôler avec le papillon des gaz complètement ouvert.
Or-
dreCause probable de la dé-
faillance et contrôleTravail d’entretien Méthode de rétablissement
1 Branchement du coupleur de
capteur de position de papil-
lon des gaz.
Contrôler le verrouillage du
coupleur.
Débrancher le coupleur et
contrôler les broches (bornes
pliées ou cassées et verrouil-
lage des broches).Branchement incorrect 
Brancher fermement le cou-
pleur ou réparer/remplacer le
faisceau de fils.Placer le commutateur du
faisceau de fils auxiliaire de
l’outil de diagnostic du sys-
tème d’injection de carburant
sur “ON”.
Aucun code de défaillance ne
s’affiche  La réparation est
terminée.
Un code de défaillance s’af-
fiche  Passer à l’ordre suiv-
ant.
2 Branchement du coupleur du
boîtier de commande électro-
nique du faisceau de fils.
Contrôler le verrouillage du
coupleur.
Débrancher le coupleur et
contrôler les broches (bornes
pliées ou cassées et verrouil-
lage des broches).Branchement incorrect 
Brancher fermement le cou-
pleur ou réparer/remplacer le
faisceau de fils.Placer le commutateur du
faisceau de fils auxiliaire de
l’outil de diagnostic du sys-
tème d’injection de carburant
sur “ON”.
Aucun code de défaillance ne
s’affiche  La réparation est
terminée.
Un code de défaillance s’af-
fiche  Passer à l’ordre suiv-
ant.
3 Branchement du coupleur de
faisceau de fils auxiliaire.
Contrôler le verrouillage du
coupleur.
Débrancher le coupleur et
contrôler les broches (bornes
pliées ou cassées et verrouil-
lage des broches).Branchement incorrect 
Brancher fermement le cou-
pleur ou réparer/remplacer le
faisceau de fils auxiliaire.Placer le commutateur du
faisceau de fils auxiliaire de
l’outil de diagnostic du sys-
tème d’injection de carburant
sur “ON”.
Aucun code de défaillance ne
s’affiche  La réparation est
terminée.
Un code de défaillance s’af-
fiche  Passer à l’ordre suiv-
ant.

SYSTEME D’INJECTION DE CARBURANT
8-19
4 Continuité du faisceau de fils. Circuit ouvert ou court-circuit
 Remplacer le faisceau de
fils.
Entre le coupleur de capteur
de position de papillon des
gaz et le coupleur du boîtier
de commande électronique.
jaune–jaune
bleu–bleu
noir/bleu–noir/bleuPlacer le commutateur du
faisceau de fils auxiliaire de
l’outil de diagnostic du sys-
tème d’injection de carburant
sur “ON”.
Aucun code de défaillance ne
s’affiche  La réparation est
terminée.
Un code de défaillance s’af-
fiche  Passer à l’ordre suiv-
ant.
5 Etat du montage du capteur
de position de papillon des
gaz.
Rechercher tout desserrage
ou pincement.
Vérifier que l’état de montage
est correct.Capteur monté incorrecte-
ment  Remonter ou rem-
placer le capteur.
Voir “REGLAGE DU
CAPTEUR DE POSITION
DE PAPILLON DES GAZ” à
la page 7-11.Placer le commutateur du
faisceau de fils auxiliaire de
l’outil de diagnostic du sys-
tème d’injection de carburant
sur “ON”.
Aucun code de défaillance ne
s’affiche  La réparation est
terminée.
Un code de défaillance s’af-
fiche  Passer à l’ordre suiv-
ant.
6 Tension appliquée du fil de
capteur de position de papil-
lon des gaz.Contrôler la tension appli-
quée.
(noir/bleu–bleu)
Voir “CONTROLE DU
CAPTEUR DE POSITION
DU PAPILLON DES GAZ” à
la page 8-50.Placer le commutateur du
faisceau de fils auxiliaire de
l’outil de diagnostic du sys-
tème d’injection de carburant
sur “ON”.
Aucun code de défaillance ne
s’affiche  La réparation est
terminée.
Un code de défaillance s’af-
fiche  Passer à l’ordre suiv-
ant. Emplacement du
fil déconnectéTension
de sortie
Fil de la masse dé-
connecté5 V
Fil de sortie décon-
necté0 V
Fil d’alimentation
électrique décon-
necté0 V
7 Capteur de position de papil-
lon des gaz défectueux.Lancer le mode de diagnos-
tic. (Code 1)
Lorsque le papillon des gaz
est complètement fermé, 11–
14 s’affiche.
Lorsque le papillon des gaz
est complètement ouvert,
109–116 s’affiche.
Plage d’affichage incorrecte
 Remplacer le capteur de
position de papillon des gaz.Placer le commutateur du
faisceau de fils auxiliaire de
l’outil de diagnostic du sys-
tème d’injection de carburant
sur “ON”.
Aucun code de défaillance ne
s’affiche  La réparation est
terminée.
Un code de défaillance s’af-
fiche  Passer à l’ordre suiv-
ant. Code de défaillance. 15
SymptômesCapteur de position de papillon des gaz: circuit ouvert ou
court-circuit détecté.

SYSTEME D’INJECTION DE CARBURANT
8-20
8 Boîtier de commande électro-
nique défectueux.Remplacer le boîtier de com-
mande électronique.
Code de défaillance. 16
SymptômesCapteur de position de papillon des gaz: Le capteur de posi-
tion de papillon des gaz est détecté.
Système de sécurité intégréPeut démarrer le moteur
Peut conduire le véhicule
Nº de code de diagnostic01
Affichage de l’outil de diag-
nosticAffiche l’angle du papillon des gaz.
• 11–14 (papillon des gaz en position complètement fermée)
• 109–116 (papillon des gaz en position complètement ouverte)
ProcédureContrôler avec le papillon des gaz complètement fermé.
Contrôler avec le papillon des gaz complètement ouvert.
Or-
dreCause probable de la dé-
faillance et contrôleTravail d’entretien Méthode de rétablissement
1 Etat du montage du capteur
de position de papillon des
gaz.
Rechercher tout desserrage
ou pincement.
Vérifier que l’état de montage
est correct.Capteur monté incorrecte-
ment  Remonter ou rem-
placer le capteur.
Voir “REGLAGE DU
CAPTEUR DE POSITION
DE PAPILLON DES GAZ” à
la page 7-11.Placer le commutateur du
faisceau de fils auxiliaire de
l’outil de diagnostic du sys-
tème d’injection de carburant
sur “ON”.
Aucun code de défaillance ne
s’affiche  La réparation est
terminée.
Un code de défaillance s’af-
fiche  Passer à l’ordre suiv-
ant.
2 Capteur de position de papil-
lon des gaz défectueux.Lancer le mode de diagnos-
tic. (Code d:01)
Lorsque le papillon des gaz
est complètement fermé, 11–
14 s’affiche.
Lorsque le papillon des gaz
est complètement ouvert,
109–116 s’affiche.
Plage d’affichage incorrecte
 Remplacer le capteur de
position de papillon des gaz.Placer le commutateur du
faisceau de fils auxiliaire de
l’outil de diagnostic du sys-
tème d’injection de carburant
sur “ON”.
Aucun code de défaillance ne
s’affiche  La réparation est
terminée.
Un code de défaillance s’af-
fiche  Passer à l’ordre suiv-
ant.
3 Boîtier de commande électro-
nique défectueux.Remplacer le boîtier de com-
mande électronique. Code de défaillance. 15
SymptômesCapteur de position de papillon des gaz: circuit ouvert ou
court-circuit détecté.

SYSTEME D’INJECTION DE CARBURANT
8-21
N.B.
S’assurer que la machine a complètement refroidi avant de contrôler le capteur de température de
liquide de refroidissement.
Code de défaillance. 21
SymptômesCapteur de température du liquide de refroidissement: circuit
ouvert ou court-circuit détecté.
Système de sécurité intégréPeut démarrer le moteur
Peut conduire le véhicule
Nº de code de diagnostic06
Affichage de l’outil de diag-
nosticAffiche la température du liquide de refroidissement.
ProcédureComparer la température du liquide de refroidissement mesurée
actuellement et la valeur affichée sur l’outil de diagnostic Yamaha.
Or-
dreCause probable de la dé-
faillance et contrôleTravail d’entretien Méthode de rétablissement
1 Branchement du coupleur du
capteur de température du
liquide de refroidissement.
Contrôler le verrouillage du
coupleur.
Débrancher le coupleur et
contrôler les broches (bornes
pliées ou cassées et verrouil-
lage des broches).Branchement incorrect 
Brancher fermement le cou-
pleur ou réparer/remplacer le
faisceau de fils.Placer le commutateur du
faisceau de fils auxiliaire de
l’outil de diagnostic du sys-
tème d’injection de carburant
sur “ON”.
Aucun code de défaillance ne
s’affiche  La réparation est
terminée.
Un code de défaillance s’af-
fiche  Passer à l’ordre suiv-
ant.
2 Branchement du coupleur du
boîtier de commande électro-
nique du faisceau de fils.
Contrôler le verrouillage du
coupleur.
Débrancher le coupleur et
contrôler les broches (bornes
pliées ou cassées et verrouil-
lage des broches).Branchement incorrect 
Brancher fermement le cou-
pleur ou réparer/remplacer le
faisceau de fils.Placer le commutateur du
faisceau de fils auxiliaire de
l’outil de diagnostic du sys-
tème d’injection de carburant
sur “ON”.
Aucun code de défaillance ne
s’affiche  La réparation est
terminée.
Un code de défaillance s’af-
fiche  Passer à l’ordre suiv-
ant.
3 Continuité du faisceau de fils. Circuit ouvert ou court-circuit
 Remplacer le faisceau de
fils.
Entre le coupleur du capteur
de température du liquide de
refroidissement et le coupleur
du bloc de commande élec-
tronique.
vert/blanc–vert/blanc
noir/bleu–noir/bleuPlacer le commutateur du
faisceau de fils auxiliaire de
l’outil de diagnostic du sys-
tème d’injection de carburant
sur “ON”.
Aucun code de défaillance ne
s’affiche  La réparation est
terminée.
Un code de défaillance s’af-
fiche  Passer à l’ordre suiv-
ant.

SYSTEME D’INJECTION DE CARBURANT
8-22
4 Etat du montage du capteur
de température du liquide de
refroidissement.
Rechercher tout desserrage
ou pincement.
Vérifier que l’état de montage
est correct.Capteur monté incorrecte-
ment  Remonter ou rem-
placer le capteur.Placer le commutateur du
faisceau de fils auxiliaire de
l’outil de diagnostic du sys-
tème d’injection de carburant
sur “ON”.
Aucun code de défaillance ne
s’affiche  La réparation est
terminée.
Un code de défaillance s’af-
fiche  Passer à l’ordre suiv-
ant.
5 Capteur de température du
liquide de refroidissement dé-
fectueux.Lancer le mode de diagnos-
tic. (Code 06)
Lorsque la machine est
froide, la température affi-
chée est proche de la tem-
pérature ambiante.
Affichage incorrect  Rem-
placer le capteur de tempéra-
ture du liquide de
refroidissement.Placer le commutateur du
faisceau de fils auxiliaire de
l’outil de diagnostic du sys-
tème d’injection de carburant
sur “ON”.
Aucun code de défaillance ne
s’affiche  La réparation est
terminée.
Un code de défaillance s’af-
fiche  Passer à l’ordre suiv-
ant.
6 Boîtier de commande électro-
nique défectueux.Remplacer le boîtier de com-
mande électronique. Code de défaillance. 21
SymptômesCapteur de température du liquide de refroidissement: circuit
ouvert ou court-circuit détecté.
