ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-28
7
FAU25080

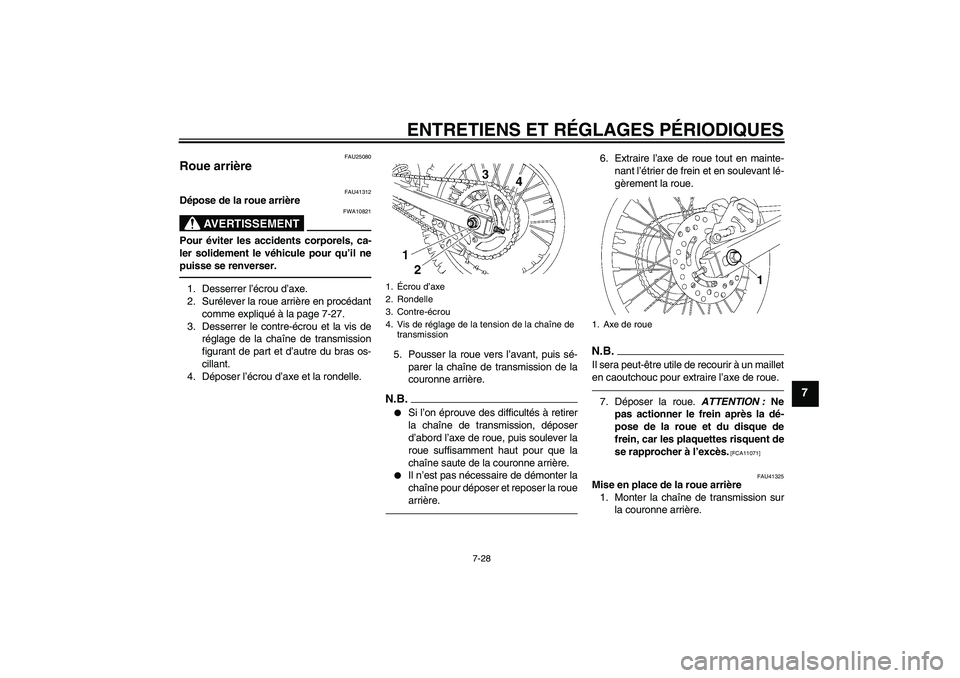

Roue arrière
FAU41312
Dépose de la roue arrière
AVERTISSEMENT
FWA10821
Pour éviter les accidents corporels, ca-
ler solidement le véhicule pour qu’il ne
puisse se renverser.1. Desserrer l’écrou d’axe.
2. Surélever la roue arrière en procédant
comme expliqué à la page 7-27.
3. Desserrer le contre-écrou et la vis de
réglage de la chaîne de transmission
figurant de part et d’autre du bras os-
cillant.
4. Déposer l’écrou d’axe et la rondelle.5. Pousser la roue vers l’avant, puis sé-
parer la chaîne de transmission de la
couronne arrière.
N.B.
Si l’on éprouve des difficultés à retirer
la chaîne de transmission, déposer
d’abord l’axe de roue, puis soulever la
roue suffisamment haut pour que la
chaîne saute de la couronne arrière.
Il n’est pas nécessaire de démonter la
chaîne pour déposer et reposer la roue
arrière.
6. Extraire l’axe de roue tout en mainte-
nant l’étrier de frein et en soulevant lé-
gèrement la roue.N.B.Il sera peut-être utile de recourir à un maillet
en caoutchouc pour extraire l’axe de roue.7. Déposer la roue. ATTENTION : Ne
pas actionner le frein après la dé-
pose de la roue et du disque de
frein, car les plaquettes risquent de
se rapprocher à l’excès.
[FCA11071]
FAU41325
Mise en place de la roue arrière
1. Monter la chaîne de transmission sur
la couronne arrière.
1.Écrou d’axe
2. Rondelle
3. Contre-écrou
4. Vis de réglage de la tension de la chaîne de
transmission
1. Axe de roue
U5PA88F0.book Page 28 Tuesday, June 9, 2009 8:43 AM
Page 72 of 86
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-29
7
2. Mettre la roue et le support d’étrier de
frein en place en insérant l’axe de roue
par le côté droit.N.B.
S’assurer que la fente du support
d’étrier de frein s’aligne parfaitement
sur la retenue du bras oscillant.
Veiller à laisser un écart suffisant entre
les plaquettes de frein avant de monter
la roue.
3. Reposer la rondelle et l’écrou d’axe.
4. Reposer la roue arrière sur le sol,
monter la béquille latérale démonta-
ble, puis dresser la moto sur la
béquille.
5. Régler la tension de la chaîne de
transmission. (Voir page 7-21.)6. Serrer les contre-écrous et l’écrou
d’axe à leur couple de serrage spécifi-
que.
FAU25871
Diagnostic de pannes Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier la moto à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.
AVERTISSEMENT
FWA15141
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étincel-
1. Retenue
2. Fente
21
Couple de serrage :
Contre-écrou :
16 Nm (1.6 m·kgf, 11 ft·lbf)
Écrou d’axe :
90 Nm (9.0 m·kgf, 65 ft·lbf)
U5PA88F0.book Page 29 Tuesday, June 9, 2009 8:43 AM
Page 73 of 86
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-30
7

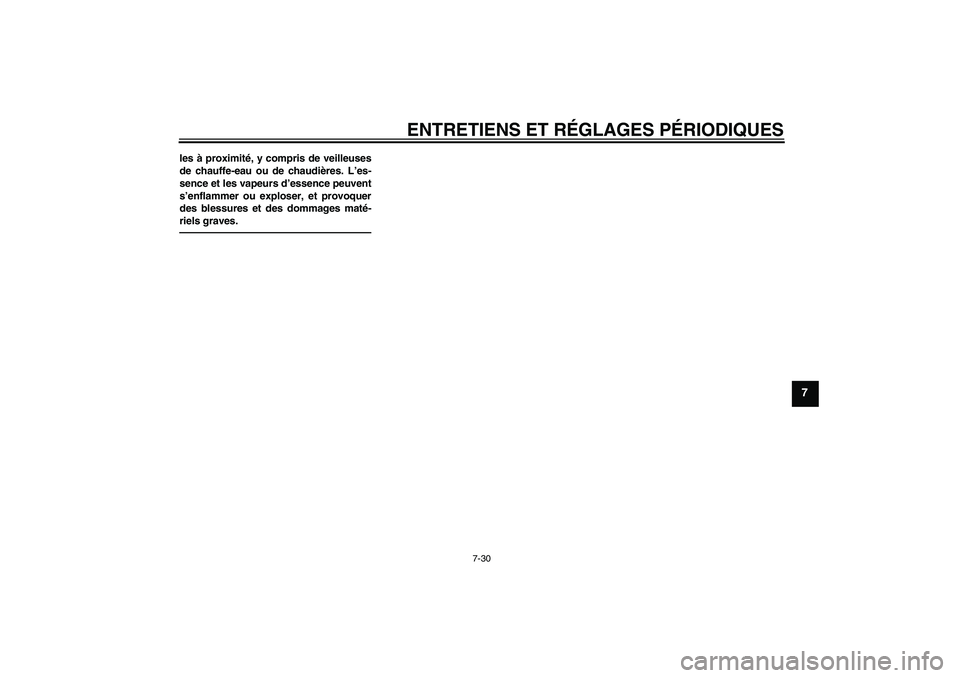

les à proximité, y compris de veilleuses
de chauffe-eau ou de chaudières. L’es-
sence et les vapeurs d’essence peuvent
s’enflammer ou exploser, et provoquer
des blessures et des dommages maté-
riels graves.
U5PA88F0.book Page 30 Tuesday, June 9, 2009 8:43 AM
Page 74 of 86
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-31
7
FAU41492

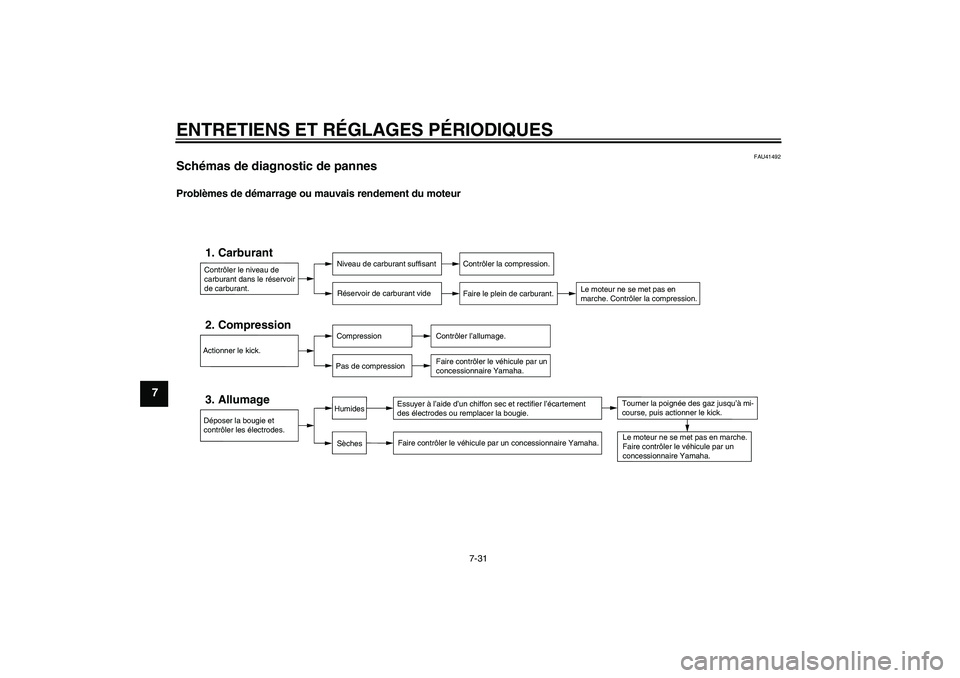

Schémas de diagnostic de pannes Problèmes de démarrage ou mauvais rendement du moteur
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le kick.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier l’écartement
des électrodes ou remplacer la bougie.
Faire contrôler le véhicule par un concessionnaire Yamaha.Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
SèchesHumides
Tourner la poignée des gaz jusqu’à mi-
course, puis actionner le kick.
U5PA88F0.book Page 31 Tuesday, June 9, 2009 8:43 AM
Page 75 of 86
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-32
7

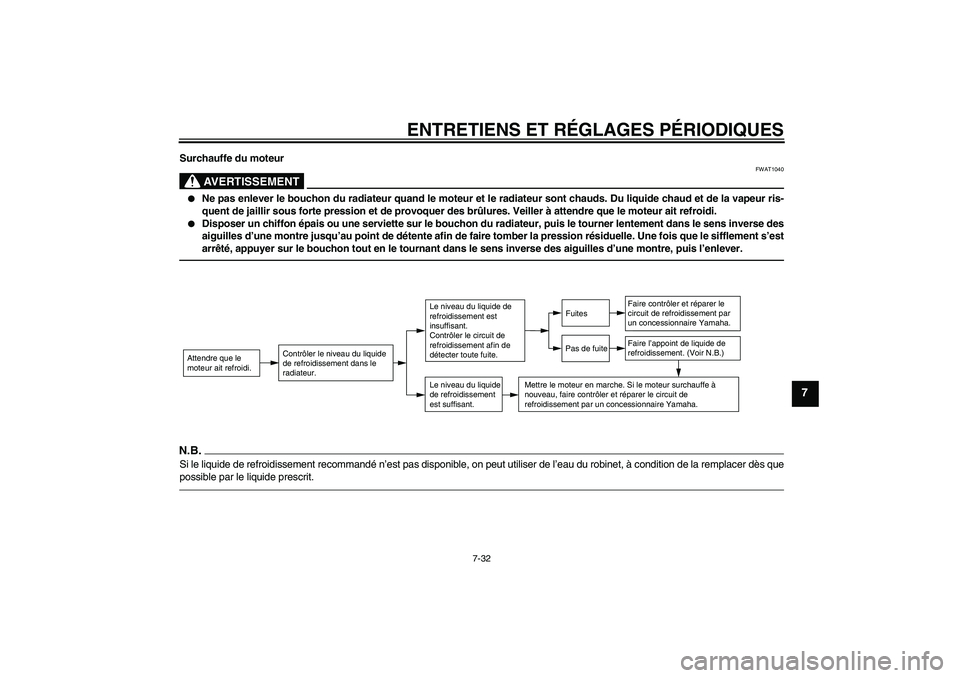

Surchauffe du moteur
AVERTISSEMENT
FWAT1040
Ne pas enlever le bouchon du radiateur quand le moteur et le radiateur sont chauds. Du liquide chaud et de la vapeur ris-
quent de jaillir sous forte pression et de provoquer des brûlures. Veiller à attendre que le moteur ait refroidi.
Disposer un chiffon épais ou une serviette sur le bouchon du radiateur, puis le tourner lentement dans le sens inverse des
aiguilles d’une montre jusqu’au point de détente afin de faire tomber la pression résiduelle. Une fois que le sifflement s’est
arrêté, appuyer sur le bouchon tout en le tournant dans le sens inverse des aiguilles d’une montre, puis l’enlever.
N.B.Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la remplacer dès que
possible par le liquide prescrit.Attendre que le
moteur ait refroidi.
Contrôler le niveau du liquide
de refroidissement dans le
radiateur.
Le niveau du liquide
de refroidissement
est suffisant.Le niveau du liquide de
refroidissement est
insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer le
circuit de refroidissement par
un concessionnaire Yamaha.Faire l’appoint de liquide de
refroidissement. (Voir N.B.)
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
Fuites
Pas de fuite
U5PA88F0.book Page 32 Tuesday, June 9, 2009 8:43 AM
Page 76 of 86
SOIN ET REMISAGE DE LA MOTO
8-1
8
FAU37833
Remarque concernant les pièces
de couleur mate ATTENTION
FCA15192
Certains modèles sont équipés de piè-
ces à finition mate. Demander conseil à
un concessionnaire Yamaha au sujet
des produits d’entretien à utiliser avant
de procéder au nettoyage du véhicule.
L’emploi de brosses, de produits chimi-
ques mordants ou de détachants griffera
ou endommagera la surface de ces piè-
ces. Il convient également de ne pas en-
duire les pièces à finition mate de cire.
FAU41356
Soin Un des attraits incontestés d’une moto ré-
side dans la mise à nu de son anatomie, ce
qui est toutefois source de vulnérabilité.
Rouille et corrosion peuvent apparaître,
même sur des pièces de très bonne qualité.
Si un tube d’échappement rouillé peut pas-
ser inaperçu sur une voiture, l’effet sur une
moto est plutôt disgracieux. Un entretien
adéquat régulier lui permettra non seule-
ment de conserver son allure et son rende-
ment et de prolonger sa durée de service,
mais est également indispensable afin de
conserver les droits de la garantie.
Avant le nettoyage
1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons et couvercles, y compris le
capuchon de bougie ainsi que les fi-
ches rapides et connecteurs électri-
ques sont fermement et correctement
en place.
3.Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints, les pignons, lachaîne de transmission et les axes de
roue. Toujours rincer la crasse et le
dégraissant à l’eau.
Nettoyage
ATTENTION
FCA10772
Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.
Un nettoyage incorrect risque d’en-
dommager les pièces en plastique
(caches et carénages, pare-brise,
les lentilles de phare ou d’instru-
ment, etc.) et les pots d’échappe-
ment. Nettoyer les pièces en plasti-
que exclusivement à l’eau claire et
en se servant d’éponges ou chif-
fons doux. Si toutefois on ne par-
vient pas à nettoyer parfaitement
les pièces en plastique, on peut
ajouter un peu de détergent doux à
l’eau. Bien veiller à rincer abondam-
U5PA88F0.book Page 1 Tuesday, June 9, 2009 8:43 AM
Page 77 of 86
SOIN ET REMISAGE DE LA MOTO
8-2
8
ment à l’eau afin d’éliminer toute
trace de détergent, car celui-ci abî-
merait les pièces en plastique.
Éviter tout contact de produits chi-
miques mordants sur les pièces en
plastique. Ne pas utiliser des épon-
ges ou chiffons imbibés de produits
nettoyants abrasifs, de dissolvant
ou diluant, d’essence, de dé-
rouilleur, d’antirouille, d’antigel ou
d’électrolyte.
Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue, de roule-
ment de bras oscillant, de fourche
et de freins), composants électri-
ques (fiches rapides, connecteurs,
instruments, contacteurs et feux) et
les mises à l’air.
Motos équipées d’un pare-brise : ne
pas utiliser de produits de net-
toyage abrasifs ni des éponges du-
res afin d’éviter de griffer ou de ter-
nir. Certains produits de nettoyage
pour plastique risquent de griffer le
pare-brise. Faire un essai sur une
zone en dehors du champ de vision
afin de s’assurer que le produit nelaisse pas de trace. Si le pare-brise
est griffé, utiliser un bon agent de
polissage pour plastiques après le
nettoyage.
Après utilisation dans des conditions nor-malesNettoyer la crasse à l’eau chaude addition-
née de détergent doux et d’une éponge
douce et propre, puis rincer abondamment
à l’eau claire. Recourir à une brosse à dents
ou à un goupillon pour nettoyer les pièces
difficile d’accès. Pour faciliter l’élimination
des taches plus tenaces et des insectes,
déposer un chiffon humide sur ceux-ci quel-
ques minutes avant de procéder au net-
toyage.
Après utilisation sous la pluie ou à proximitéde la merLe sel marin étant extrêmement corrosif, il
convient d’effectuer les travaux suivants
après chaque randonnée sous la pluie ou à
proximité de la mer.
1. Nettoyer la moto à l’eau froide addi-
tionnée de détergent doux en veillant à
ce que le moteur soit froid.
ATTENTION : Ne pas utiliser d’eau
chaude, car celle-ci augmenterait
l’action corrosive du sel.
[FCA10791]
2. Protéger le véhicule de la corrosion en
vaporisant un produit anticorrosion sur
toutes les surfaces métalliques, y com-
pris les surfaces chromées ou nicke-
lées.
Après le nettoyage
1. Sécher la moto à l’aide d’une peau de
chamois ou d’un essuyeur absorbant.
2. Sécher immédiatement la chaîne de
transmission et la lubrifier afin de pré-
venir la rouille.
3. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y com-
pris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome.
4. Une bonne mesure de prévention con-
tre la corrosion consiste à vaporiser un
produit anticorrosion sur toutes les
surfaces métalliques, y compris les
surfaces chromées ou nickelées.
5. Les taches qui subsistent peuvent être
nettoyées en pulvérisant de l’huile.
6. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
7. Appliquer de la cire sur toutes les sur-
faces peintes.
8. Veiller à ce que la moto soit parfaite-
ment sèche avant de la remiser ou de
la couvrir.
U5PA88F0.book Page 2 Tuesday, June 9, 2009 8:43 AM
Page 78 of 86
SOIN ET REMISAGE DE LA MOTO
8-3
8
AVERTISSEMENT
FWA11131
Des impuretés sur les freins ou les
pneus peuvent provoquer une perte de
contrôle.
S’assurer qu’il n’y a ni huile ni cire
sur les freins et les pneus.
Si nécessaire, nettoyer les disques
et les garnitures de frein à l’aide
d’un produit spécial pour disque de
frein ou d’acétone, et nettoyer les
pneus à l’eau chaude et au déter-
gent doux. Effectuer ensuite un test
de conduite afin de vérifier le frei-
nage et la prise de virages.
ATTENTION
FCA10800
Pulvériser modérément huile et cire
et bien essuyer tout excès.
Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.
Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-
quent la peinture.
N.B.Pour toute question relative au choix et à
l’emploi des produits d’entretien, consulter
un concessionnaire Yamaha.
FAU41513
Remisage Remisage de courte durée
Veiller à remiser la moto dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
la moto d’une housse poreuse.ATTENTION
FCA10810
Entreposer la moto dans un endroit
mal aéré ou la recouvrir d’une bâ-
che alors qu’elle est mouillée pro-
voqueront des infiltrations et de la
rouille.
Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et à
proximité de produits chimiques.
Remisage de longue durée
Avant de remiser la moto pour plusieurs
mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
2. Pour les motos équipées d’un robinet
de carburant disposant d’une position
“OFF”: Tourner la manette du robinet
de carburant à la position “OFF”.
U5PA88F0.book Page 3 Tuesday, June 9, 2009 8:43 AM
Page 79 of 86
SOIN ET REMISAGE DE LA MOTO
8-4
8

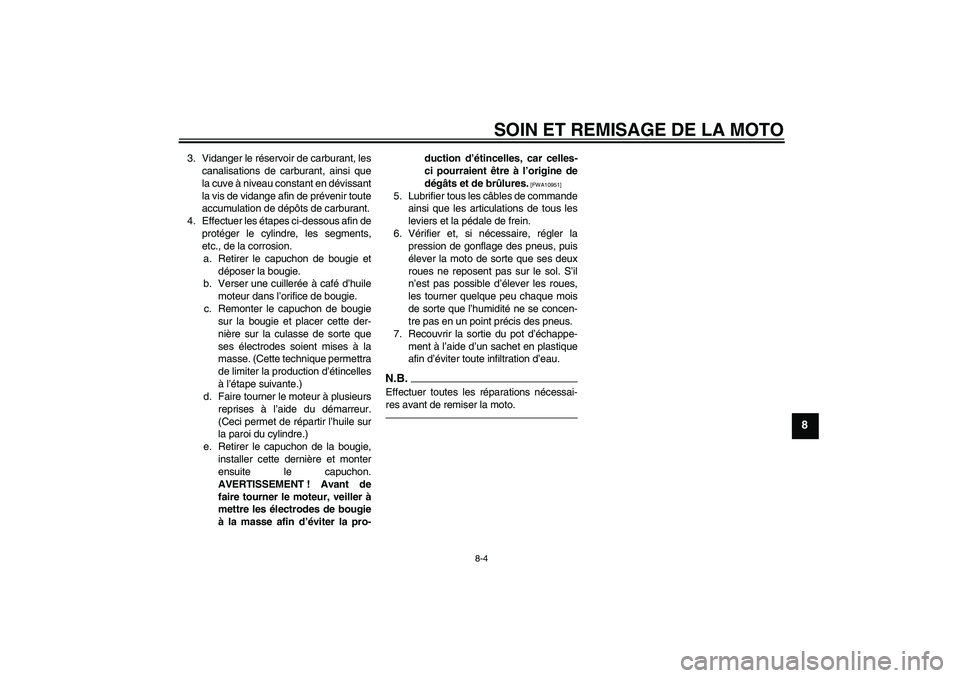

3. Vidanger le réservoir de carburant, les
canalisations de carburant, ainsi que
la cuve à niveau constant en dévissant
la vis de vidange afin de prévenir toute
accumulation de dépôts de carburant.
4. Effectuer les étapes ci-dessous afin de
protéger le cylindre, les segments,
etc., de la corrosion.
a. Retirer le capuchon de bougie et
déposer la bougie.
b. Verser une cuillerée à café d’huile
moteur dans l’orifice de bougie.
c. Remonter le capuchon de bougie
sur la bougie et placer cette der-
nière sur la culasse de sorte que
ses électrodes soient mises à la
masse. (Cette technique permettra
de limiter la production d’étincelles
à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi du cylindre.)
e. Retirer le capuchon de la bougie,
installer cette dernière et monter
ensuite le capuchon.
AVERTISSEMENT ! Avant de
faire tourner le moteur, veiller à
mettre les électrodes de bougie
à la masse afin d’éviter la pro-duction d’étincelles, car celles-
ci pourraient être à l’origine de
dégâts et de brûlures.
[FWA10951]
5. Lubrifier tous les câbles de commande
ainsi que les articulations de tous les
leviers et la pédale de frein.
6. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus, puis
élever la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se concen-
tre pas en un point précis des pneus.
7. Recouvrir la sortie du pot d’échappe-
ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.N.B.Effectuer toutes les réparations nécessai-
res avant de remiser la moto.
U5PA88F0.book Page 4 Tuesday, June 9, 2009 8:43 AM
Page 80 of 86
CARACTÉRISTIQUES
9-1
9
Dimensions:Longueur hors tout:
YZ85 1818 mm (71.6 in)
(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)
(FRA)(GBR)(GRC)(IRL)(ITA)(NLD)(NOR)
(POL)(PRT)(SVN)(SWE)
YZ85 1821 mm (71.7 in) (ZAF)
YZ85LW 1903 mm (74.9 in)
YZ85LWZ 1903 mm (74.9 in)
YZ85Z 1818 mm (71.6 in)
Largeur hors tout:
758 mm (29.8 in)
Hauteur hors tout:
YZ85 1161 mm (45.7 in)
YZ85LW 1205 mm (47.4 in)
YZ85LWZ 1205 mm (47.4 in)
YZ85Z 1161 mm (45.7 in)
Hauteur de la selle:
YZ85 864 mm (34.0 in)
YZ85LW 904 mm (35.6 in)
YZ85LWZ 904 mm (35.6 in)
YZ85Z 864 mm (34.0 in)
Empattement:
YZ85 1255 mm (49.4 in)
(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)
(FRA)(GBR)(GRC)(IRL)(ITA)(NLD)(NOR)
(POL)(PRT)(SVN)(SWE)
YZ85 1258 mm (49.5 in) (ZAF)
YZ85LW 1286 mm (50.6 in)
YZ85LWZ 1286 mm (50.6 in)
YZ85Z 1255 mm (49.4 in)Garde au sol:
YZ85 351 mm (13.82 in)
YZ85LW 393 mm (15.47 in)
YZ85LWZ 393 mm (15.47 in)
YZ85Z 351 mm (13.82 in)
Poids:Avec huile et carburant:
YZ85 71.0 kg (157 lb)
YZ85LW 73.9 kg (163 lb)
YZ85LWZ 73.9 kg (163 lb)
YZ85Z 71.0 kg (157 lb)Moteur:Type de moteur:
Refroidissement par liquide, 2 temps
Disposition du ou des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
84 cm³
Alésage × course:
47.5 × 47.8 mm (1.87 × 1.88 in)
Taux de compression:
8.20 :1
Système de démarrage:
Kick
Système de graissage:
MélangeHuile moteur:Type:
YAMALUBE 2-RHuile de boîte de vitesses:Type:
YAMALUBE 4 (10W-40) ou SAE 10W-40
Changement d’huile:
0.50 L (0.53 US qt, 0.44 Imp.qt)
Refroidissement:Capacité du radiateur (circuit compris):
0.54 L (0.57 US qt, 0.48 Imp.qt)Filtre à air:Élément du filtre à air:
Élément de type humideCarburant:Carburant recommandé:
Supercarburant sans plomb exclusivement
Capacité du réservoir:
5.0 L (1.32 US gal, 1.10 Imp.gal)Carburateur:Modèle × quantité:
PWK28 x 1Bougie(s):Fabricant/modèle:
NGK/BR10EG
Écartement des électrodes:
0.5–0.6 mm (0.020–0.024 in)Embrayage:Type d’embrayage:
Humide, multidisqueTransmission:Système de réduction primaire:
Engrenage droit
Taux de réduction primaire:
65/18 (3.611)
Système de réduction secondaire:
Entraînement par chaîne
U5PA88F0.book Page 1 Tuesday, June 9, 2009 8:43 AM
