YAMAHA YZ85 2021 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2021, Model line: YZ85, Model: YAMAHA YZ85 2021Pages: 92, PDF-Größe: 4.92 MB
Page 61 of 92

Regelmäßi ge Wartun g un d Einstellun g
7-13
7
GAU44391

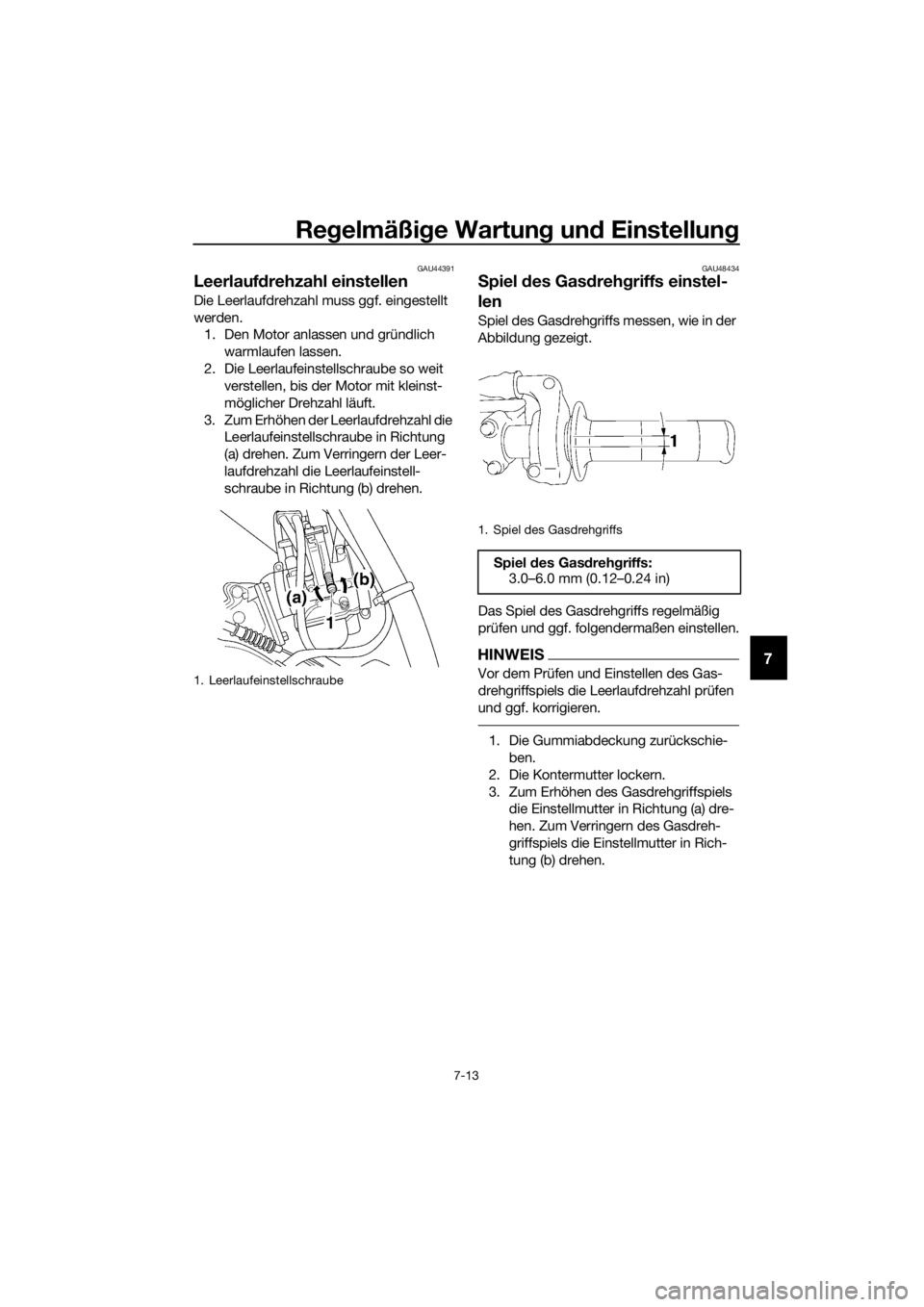

Leerlaufdrehzahl einstellen
Die Leerlaufdrehzahl muss ggf. eingestellt
werden.
1. Den Motor anlassen und gründlich
warmlaufen lassen.
2. Die Leerlaufeinstellschraube so weit verstellen, bis der Motor mit kleinst-
möglicher Drehzahl läuft.
3. Zum Erhöhen der Leerlaufdrehzahl die Leerlaufeinstellschraube in Richtung
(a) drehen. Zum Verringern der Leer-
laufdrehzahl die Leerlaufeinstell-
schraube in Richtung (b) drehen.
GAU48434
Spiel des Gas dreh griffs einstel-
len
Spiel des Gasdrehgriffs messen, wie in der
Abbildung gezeigt.
Das Spiel des Gasdrehgriffs regelmäßig
prüfen und ggf. folgendermaßen einstellen.
HINWEIS
Vor dem Prüfen und Einstellen des Gas-
drehgriffspiels die Leerlaufdrehzahl prüfen
und ggf. korrigieren.
1. Die Gummiabdeckung zurückschie-
ben.
2. Die Kontermutter lockern.
3. Zum Erhöhen des Gasdrehgriffspiels die Einstellmutter in Richtung (a) dre-
hen. Zum Verringern des Gasdreh-
griffspiels die Einstellmutter in Rich-
tung (b) drehen.
1. Leerlaufeinstellschraube
1. Spiel des Gasdrehgriffs
Spiel des Gas dreh griffs:
3.0–6.0 mm (0.12–0.24 in)
UB4B82G0.book Page 13 Wednesday, March 11, 2020 1:50 PM
Page 62 of 92

Regelmäßi ge Wartun g un d Einstellun g
7-14
7
4. Die Kontermutter festziehen und dann
die Gummiabdeckung in ihre ur-
sprüngliche Position schieben.
GAU65042
Reifen
Der Kontakt zwischen Straße und Fahrzeug
wird allein durch die Reifen hergestellt. Die
Sicherheit hängt unter allen Fahrbedingun-
gen von einer relativ kleinen Kontaktfläche
zwischen Reifen und Straße ab. Deswegen
ist es von höchster Wichtigkeit, die Reifen
stets in gutem Zustand zu halten und sie
rechtzeitig durch Neureifen des vorge-
schriebenen Typs zu ersetzen.
Reifenluft druck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA14382
Bei Fahren d es Fahrzeugs mit falschem
Reifen druck besteht Verletzun gs- o der
Le bens gefahr durch einen Verlust der
Kontrolle ü ber das Fahrzeu g.
Den Reifenluft druck stets b ei kalten
Reifen ( d. h. Reifentemperatur ent-
spricht Um geb ung stemperatur)
prüfen un d korri gieren.
Der Reifenluft druck muss in Ü ber-
einstimmun g mit d em Gewicht d es
Fahrers, der Fahr geschwin dig keit
und d en Fahr bed in gun gen ein ge-
stellt wer den.

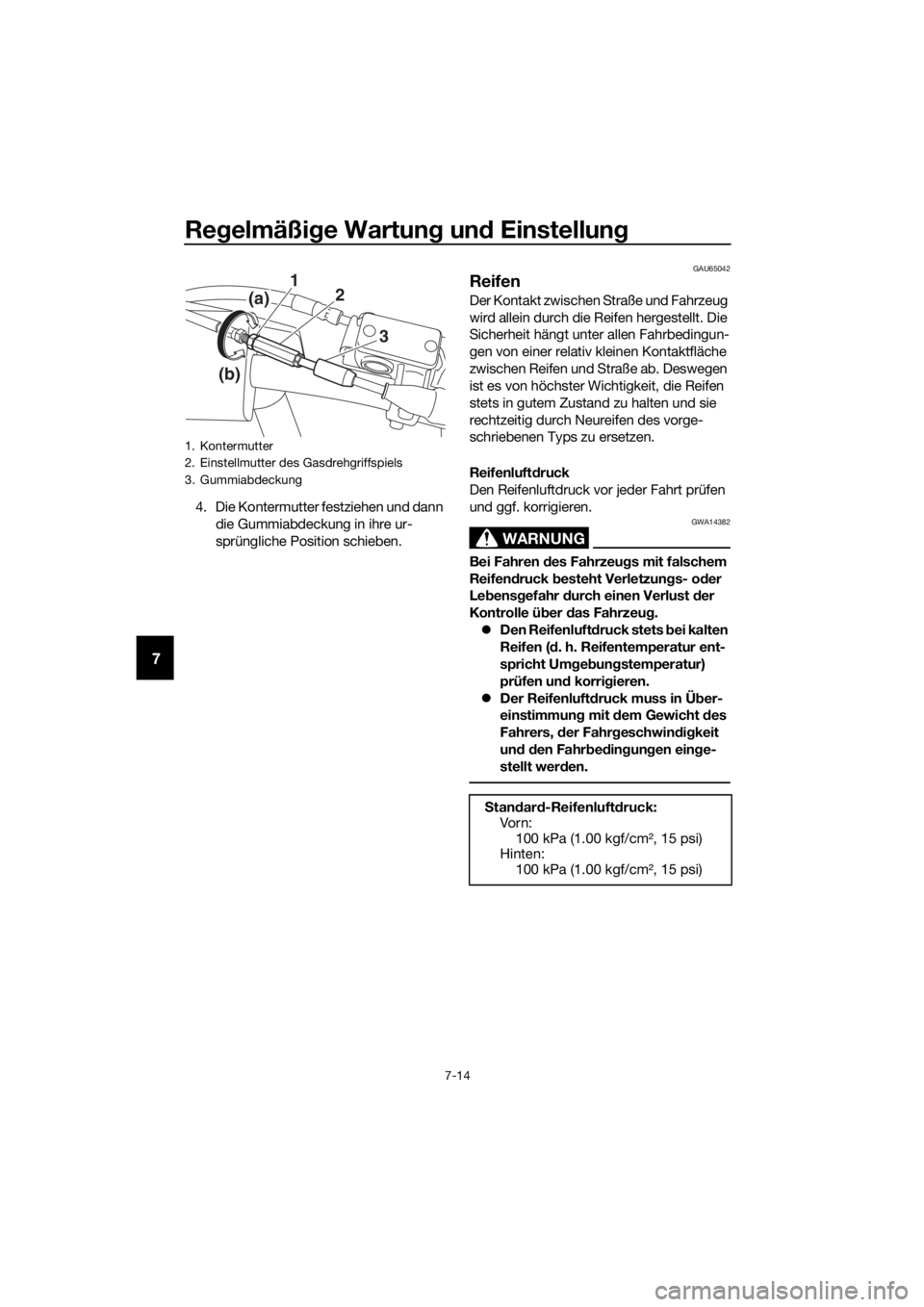

1. Kontermutter
2. Einstellmutter des Gasdrehgriffspiels
3. Gummiabdeckung
1
2
3
(a)
(b)
Stan dar d-Reifenluftd ruck:
Vo r n :
100 kPa (1.00 kgf/cm², 15 psi)
Hinten: 100 kPa (1.00 kgf/cm², 15 psi)
UB4B82G0.book Page 14 Wednesday, March 11, 2020 1:50 PM
Page 63 of 92

Regelmäßi ge Wartun g un d Einstellun g
7-15
7

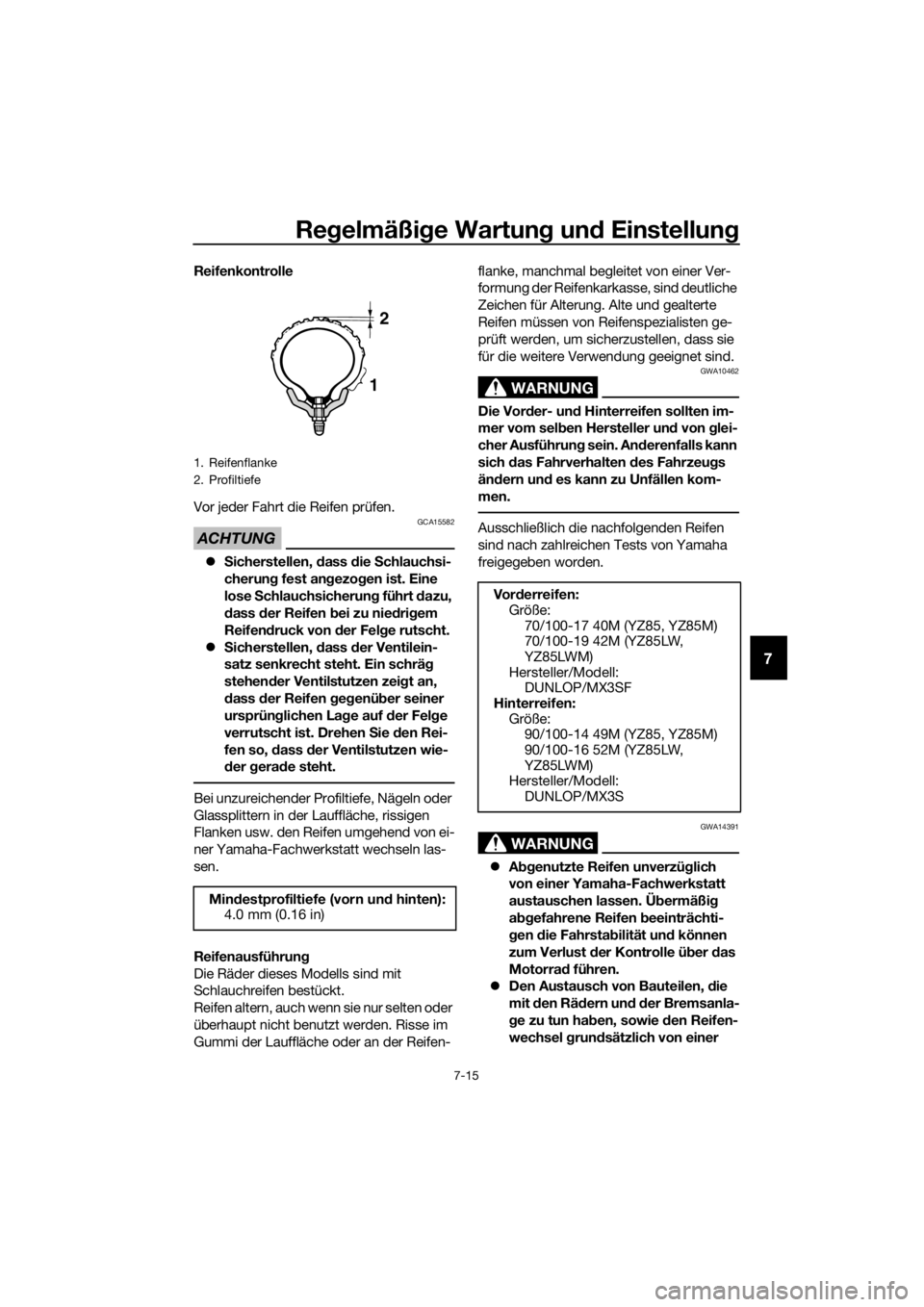

Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen.
ACHTUNG
GCA15582
Sicherstellen, dass die Schlauchsi-
cherun g fest an gezo gen ist. Eine
lose Schlauchsicherun g führt d azu,
d ass der Reifen bei zu nie dri gem
Reifen druck von der Fel ge rutscht.
Sicherstellen, dass der Ventilein-
satz senkrecht steht. Ein schrä g
stehen der Ventilstutzen zeig t an,
d ass der Reifen geg enü ber seiner
ursprün glichen La ge auf d er Felge
verrutscht ist. Drehen Sie den Rei-
fen so, d ass der Ventilstutzen wie-
d er gerad e steht.
Bei unzureichender Profiltiefe, Nägeln oder
Glassplittern in der Lauffläche, rissigen
Flanken usw. den Reifen umgehend von ei-
ner Yamaha-Fachwerkstatt wechseln las-
sen.
Reifenausführun g
Die Räder dieses Modells sind mit
Schlauchreifen bestückt.
Reifen altern, auch wenn sie nur selten oder
überhaupt nicht benutzt werden. Risse im
Gummi der Lauffläche oder an der Reifen- flanke, manchmal begleitet von einer Ver-
formung der Reifenkarkasse, sind deutliche
Zeichen für Alterung. Alte und gealterte
Reifen müssen von Reifenspezialisten ge-
prüft werden, um sicherzustellen, dass sie
für die weitere Verwendung geeignet sind.
WARNUNG
GWA10462
Die Vor
der- un d Hinterreifen sollten im-
mer vom sel ben Hersteller un d von glei-
cher Ausführung sein. Anderenfalls kann
sich das Fahrverhalten des Fahrzeu gs
än dern un d es kann zu Unfällen kom-
men.
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von Yamaha
freigegeben worden.
WARNUNG
GWA14391
Abgenutzte Reifen unverzü glich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Ü bermäßi g
a bgefahrene Reifen b eeinträchti-
g en die Fahrsta bilität un d können
zum Verlust d er Kontrolle über das
Motorra d führen.
Den Austausch von Bauteilen, die
mit den Rä dern un d d er Bremsanla-
g e zu tun ha ben, sowie d en Reifen-
wechsel grun dsätzlich von einer
1. Reifenflanke
2. Profiltiefe
Min destprofiltiefe (vorn un d hinten):
4.0 mm (0.16 in)
1
2
Vo r derreifen:
Größe: 70/100-17 40M (YZ85, YZ85M)
70/100-19 42M (YZ85LW,
YZ85LWM)
Hersteller/Modell: DUNLOP/MX3SF
Hinterreifen: Größe: 90/100-14 49M (YZ85, YZ85M)
90/100-16 52M (YZ85LW,
YZ85LWM)
Hersteller/Modell:
DUNLOP/MX3S
UB4B82G0.book Page 15 Wednesday, March 11, 2020 1:50 PM
Page 64 of 92

Regelmäßi ge Wartun g un d Einstellun g
7-16
7
Yamaha-Fachwerkstatt vornehmen
lassen, die ü ber die notwen dig e
fachliche Erfahrun g verfü gt.
Ein beschäd ig ter Schlauch sollte
am besten nicht mehr repariert
wer den. Falls d ie Lage es je doch er-
for dert, die Reparatur mit größter
S or gfalt ausführen un d d en
S chlauch dann mö glichst bal d er-
neuern.GAU48322
S peichenrä der
WARNUNG
GWA10611
Die Rä der dieses Mo dells sin d nicht für
d en Ge brauch von S chlauchlos-Reifen
aus geleg t. Keine S chlauchlos-Reifen für
d ieses Mo dell verwen den.
Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Motorrads sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.
Vor jeder Fahrt sollten die Radfelgen
auf Risse, Verbiegung, Verzug oder
andere Beschädigungen und die
Speichen auf Lockerheit oder Be-
schädigung kontrolliert werden. Bei
Mängeln an Reifen oder Rädern das
Rad von einer Yamaha-Fachwerkstatt
ersetzen lassen. Selbst kleinste Repa-
raturen an Rädern und Reifen nur von
einer Fachwerkstatt ausführen lassen.
Verformte oder eingerissene Felgen
müssen ausgetauscht werden.
Nach dem Austausch von Felgen
und/oder Reifen muss das Rad aus-
gewuchtet werden. Eine Reifenun-
wucht beeinträchtigt die Fahrstabili-
tät, vermindert den Fahrkomfort und
verkürzt die Lebensdauer des Reifens.
UB4B82G0.book Page 16 Wednesday, March 11, 2020 1:50 PM
Page 65 of 92

Regelmäßi ge Wartun g un d Einstellun g
7-17
7
GAU65775

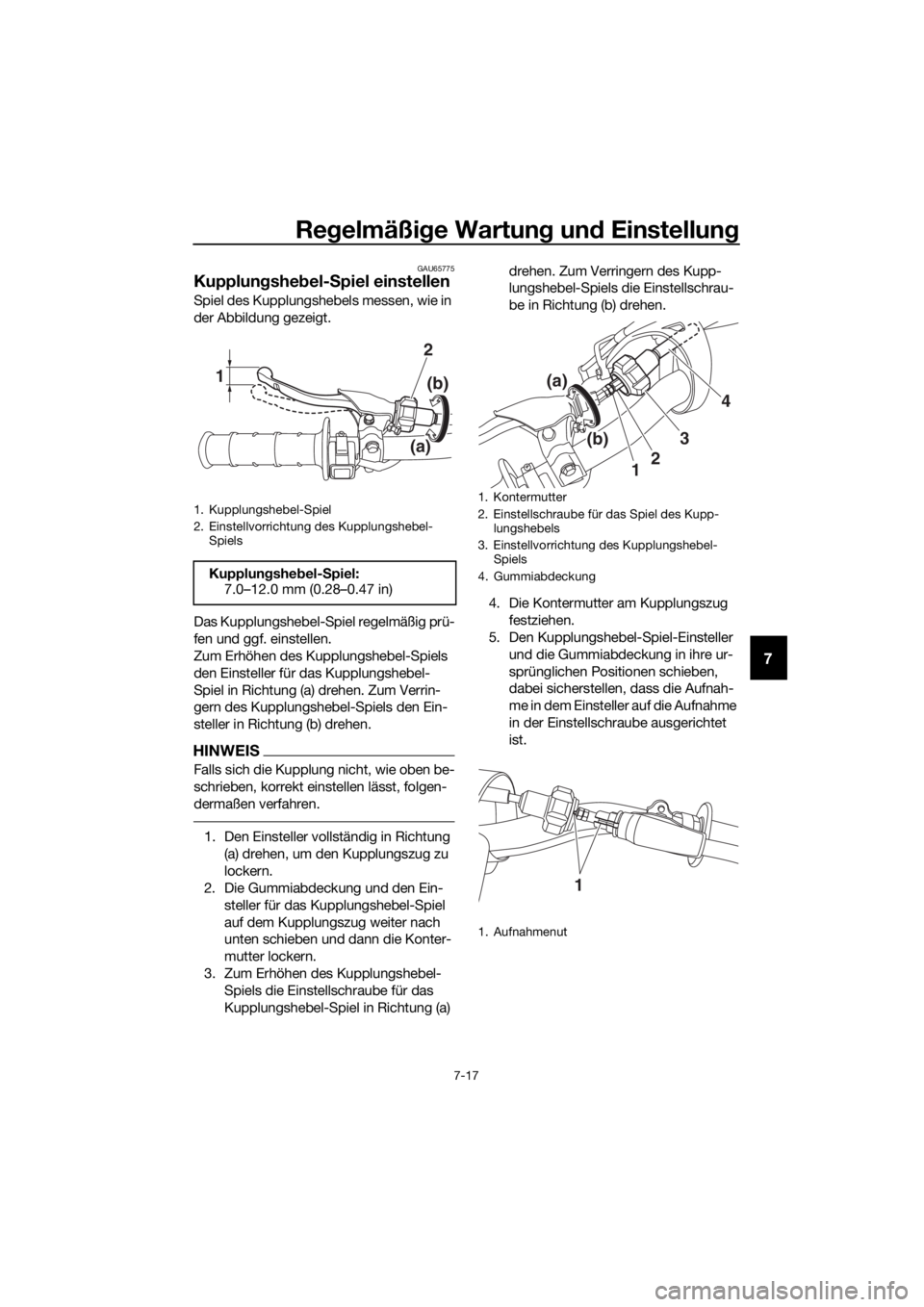

Kupplungshe bel- Spiel einstellen
Spiel des Kupplungshebels messen, wie in
der Abbildung gezeigt.
Das Kupplungshebel-Spiel regelmäßig prü-
fen und ggf. einstellen.
Zum Erhöhen des Kupplungshebel-Spiels
den Einsteller für das Kupplungshebel-
Spiel in Richtung (a) drehen. Zum Verrin-
gern des Kupplungshebel-Spiels den Ein-
steller in Richtung (b) drehen.
HINWEIS
Falls sich die Kupplung nicht, wie oben be-
schrieben, korrekt einstellen lässt, folgen-
dermaßen verfahren.
1. Den Einsteller vollständig in Richtung
(a) drehen, um den Kupplungszug zu
lockern.
2. Die Gummiabdeckung und den Ein-
steller für das Kupplungshebel-Spiel
auf dem Kupplungszug weiter nach
unten schieben und dann die Konter-
mutter lockern.
3. Zum Erhöhen des Kupplungshebel- Spiels die Einstellschraube für das
Kupplungshebel-Spiel in Richtung (a) drehen. Zum Verringern des Kupp-
lungshebel-Spiels die Einstellschrau-
be in Richtung (b) drehen.
4. Die Kontermutter am Kupplungszug festziehen.
5. Den Kupplungshebel-Spiel-Einsteller
und die Gummiabdeckung in ihre ur-
sprünglichen Positionen schieben,
dabei sicherstellen, dass die Aufnah-
me in dem Einsteller auf die Aufnahme
in der Einstellschraube ausgerichtet
ist.
1. Kupplungshebel-Spiel
2. Einstellvorrichtung des Kupplungshebel-Spiels
Kupplun gshe bel- Spiel:
7.0–12.0 mm (0.28–0.47 in)
2
1 (b)
(a)
1. Kontermutter
2. Einstellschraube für das Spiel des Kupp- lungshebels
3. Einstellvorrichtung des Kupplungshebel- Spiels
4. Gummiabdeckung
1. Aufnahmenut
4
3
2
1
(b)
(a)
1
UB4B82G0.book Page 17 Wednesday, March 11, 2020 1:50 PM
Page 66 of 92

Regelmäßi ge Wartun g un d Einstellun g
7-18
7
GAU37914
Spiel des Han dbremshe bels prü-
fen
An den Enden des Bremshebels sollte kein
Spiel vorhanden sein. Wenn Spiel vorhan-
den ist, die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen lassen.
WARNUNG
GWA14212
Ein weiches od er schwammiges Gefühl
b eim Betäti gen des Bremshe bels kann
b ed euten, dass sich Luft im hy drauli-
schen System befin det. Befin det sich
Luft im Hy drauliksystem, lassen S ie das
S ystem von einer Yamaha-Fachwerk-
statt entlüften, b evor Sie mit dem Fahr-
zeu g fahren. Luft in der Bremsanla ge
verrin gert die Bremskraft un d stellt ein
erhe bliches Sicherheitsrisiko dar.
GAU44821
Fußschalthe bel prüfen
Vor jeder Fahrt sollte die Funktion des Fuß-
schalthebels kontrolliert werden. Falls der
Betrieb nicht reibungslos ist, das Fahrzeug
von einer Yamaha-Fachwerkstatt überprü-
fen lassen.
1. Kein Bremshebelspiel
UB4B82G0.book Page 18 Wednesday, March 11, 2020 1:50 PM
Page 67 of 92

Regelmäßi ge Wartun g un d Einstellun g
7-19
7
GAU22393
Schei ben brems belä ge des Vor-
d er- un d Hinterra ds prüfen
Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
GAU22411S chei ben brems belä ge vorn
Die Vorderrad-Scheibenbremse weist Ver-
schleißanzeiger auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben. Zur
Prüfung des Bremsbelagverschleißes die
Bremse betätigen und die Verschleißanzei-
ger beobachten. Wenn ein Verschleißanzei-
ger die Bremsscheibe fast berührt, die
Scheibenbremsbeläge im Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU46292S chei ben brems belä ge hinten Jeder Hinterrad-Scheibenbremsbelag
weist Verschleißanzeiger (Nuten) auf, die
ein Prüfen der Bremsbeläge ohne Ausbau
erlauben. Zur Prüfung des Bremsbelagver-
schleißes die Nuten prüfen. Wenn ein Ver-
schleißanzeiger fast erscheint, die Schei-
benbremsbeläge als ganzen Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
1. Verschleißanzeiger des Bremsbelags
1. Verschleißanzeigerille des Bremsbelags
1
1
UB4B82G0.book Page 19 Wednesday, March 11, 2020 1:50 PM
Page 68 of 92

Regelmäßi ge Wartun g un d Einstellun g
7-20
7
GAU22583
Bremsflüssi gkeitsstan d kontrol-
lieren
Vor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht. Den Bremsflüssigkeitsstand
bei aufrecht stehendem Vorratsbehälter
kontrollieren. Falls erforderlich, Bremsflüs-
sigkeit nachfüllen.
ACHTUNG
GCA17641
Bremsflüssi gkeit kann lackierte O berflä-
chen un d Kunststoffteile beschä dig en.
Deshal b vorsichti g han dha ben un d ver-
schüttete Flüssi gkeit sofort a bwischen.
Vor derra dbremse
Hinterra dbremse Ein allmähliches Absinken des Bremsflüs-
sigkeitsstandes ist mit zunehmendem Ver-
schleiß der Bremsbeläge normal.
Ein niedriger Bremsflüssigkeitsstand
könnte darauf hinweisen, dass die
Bremsbeläge abgenutzt sind oder ein
Leck im Bremssystem vorhanden ist;
daher auf jeden Fall die Bremsbeläge
auf Verschleiß und das Bremssystem
auf Lecks überprüfen.
Bei plötzlichem Absinken des Brems-
flüssigkeitsstandes die Bremsanlage
vor dem nächsten Fahrtantritt von ei-
ner Yamaha-Fachwerkstatt überprü-
fen lassen.
WARNUNG
GWA15991
Unsach gemäße Wartun g kann zu einem
Verlust der Bremswirkun g führen. Fol-
g en de Vorsichtsmaßreg eln beachten:
Bei Bremsflüssi gkeitsman gel kann
Luft in die Bremsanla ge ein drin gen
und d ie Bremsleistun g verrin gern.
Den Einfüllschrau bverschluss vor
d em A bnehmen säu bern. Nur
Bremsflüssig keit DOT 4 aus einem
versieg elten Behälter verwen den.
Nur vor geschrie bene Bremsflüssi g-
keit verwen den; an dere Flüssi gkei-
ten können d ie Gummidichtun gen
zersetzen un d d ad urch Lecks ver-
ursachen.
Ausschließlich Bremsflüssi gkeit
g leicher Marke un d g leichen Typs
nachfüllen. Wir d ei ne an
dere
Bremsflüssig keit als DOT 4 nach ge-
füllt, kann es zu schä dlichen chemi-
schen Reaktionen kommen.
Darauf achten, dass beim Nachfül-
len kein Wasser in den Vorrats be-
hälter gelan gt. Wasser setzt den
S ie depunkt d er Bremsflüssi gkeit
erhe blich hera b un d kann Dampf-
b lasen bild un g verursachen.
Vo r geschrieb ene Bremsflüssi gkeit:
DOT 4
1. Minimalstand-Markierung
1. Minimalstand-Markierung
1
UB4B82G0.book Page 20 Wednesday, March 11, 2020 1:50 PM
Page 69 of 92

Regelmäßi ge Wartun g un d Einstellun g
7-21
7
GAU51721
Bremsflüssi gkeit wechseln
Die Bremsflüssigkeit sollte in den empfoh-
lenen Abständen gemäß Wartungs- und
Schmiertabelle von einer Yamaha-Fach-
werkstatt gewechselt werden. Zusätzlich
sollten die Öldichtungen der Hauptbrems-
zylinder und der Bremssättel, sowie die
Bremsschläuche, in den unten aufgeführ-
ten Abständen gewechselt werden, oder
wenn sie beschädigt oder undicht sind.
Öldichtungen: Alle zwei Jahre erneu-
ern.
Bremsschläuche: Alle vier Jahre er-
neuern.
GAU22762
Antrie bsketten-Durchhan g
Den Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU84400Kettendurchhang prüfen
1. Das Motorrad auf einen geeigneten Montageständer stellen. (Siehe Seite
7-28.)
2. Sich vergewissern, dass das Hinterrad vom Boden entfernt ist und der hintere
Stoßdämpfer voll ausgefahren ist.
3. Den Leerlauf einlegen.
4. Die Antriebskette hochziehen, bis die Kette gespannt ist, und dann den Ab-
stand A zwischen dem oberen Ende
der Schwinge und dem unteren Ende
der Kette messen wie gezeigt.
5. Den Antriebsketten-Durchhang ggf. folgendermaßen korrigieren.
ACHTUNG: Ein nicht an gemesse-
ner Antrie bsketten durchhan g ü ber-
lastet den Motor un d an dere wichti-
g e Teile d es Motorrad s und kann zu
einem Kettenschlupf o der -riss füh-
ren. Daher d arauf achten, d ass der
Ketten durchhang sich immer im
S oll bereich befin det.
[GCA10572]
1. Abstand A
A bstan d A:
58.0–68.0 mm (2.28–2.68 in) (YZ85,
YZ85M)
65.0–75.0 mm (2.56–2.95 in)
(YZ85LW, YZ85LWM)
1
UB4B82G0.book Page 21 Wednesday, March 11, 2020 1:50 PM
Page 70 of 92

Regelmäßi ge Wartun g un d Einstellun g
7-22
7
GAU84060Antriebsketten durchhang einstellen
Wenden Sie sich an einen Yamaha-Händler
bevor Sie den Durchhang der Antriebskette
einstellen. 1. Die Achsmutter und die Kontermutter
auf beiden Seiten der Schwinge lo-
ckern.
2. Zum Straffen der Antriebskette die Einstellschraube für den Antriebsket-
tendurchhang auf beiden Seiten der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-
schraube auf jeder Seite der Schwin-
ge in Richtung (b) drehen und dann
das Hinterrad nach vorn drücken.
HINWEIS
Beide Kettenspanner jeweils gleichmäßig
einstellen, damit die Ausrichtung sich nicht
verstellt. Die Markierungen an den Ketten- spannern und die Kerben auf beiden Seiten
der Schwinge dienen zum korrekten Aus-
richten des Hinterrads.
3. Beide Kontermuttern und die Achs-
mutter mit dem vorgeschriebenen An-
zugsmoment festziehen.
4. Sicherstellen, dass die Antriebsket- tenspanner gleichmäßig eingestellt
sind, der Antriebskettendurchgang
korrekt ist und die Antriebskette sich
reibungslos bewegt.1. Achsmutter
2. Kontermutter
1. Einstellschraube des Antriebskettendurch-hangs
1
2
(b)
(a) 1
1. Kerbe
2. Ausrichtungsmarkierung
3. Kettenspanner
Anzu
gsmomente:
Kontermutter: 21 N·m (2.1 kgf·m, 15 lb·ft)
Achsmutter:
80 N·m (8.0 kgf·m, 59 lb·ft)
12
3
UB4B82G0.book Page 22 Wednesday, March 11, 2020 1:50 PM
