YAMAHA YZF-R1 2001 Instructieboekje (in Dutch)

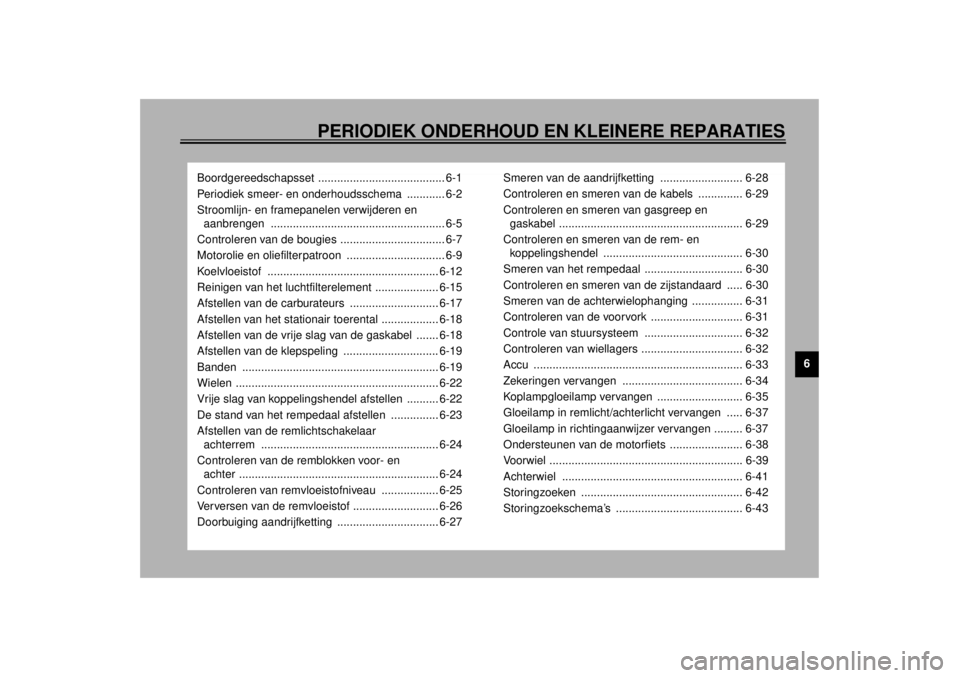

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6
Boordgereedschapsset ........................................ 6-1
Periodiek smeer- en onderhoudsschema ............ 6-2
Stroomlijn- en framepanelen verwijderen en
aanbrengen ....................................................... 6-5
Controleren van de bougies ................................. 6-7
Motorolie en oliefilterpatroon ............................... 6-9
Koelvloeistof ...................................................... 6-12
Reinigen van het luchtfilterelement .................... 6-15
Afstellen van de carburateurs ............................ 6-17
Afstellen van het stationair toerental .................. 6-18
Afstellen van de vrije slag van de gaskabel ....... 6-18
Afstellen van de klepspeling .............................. 6-19
Banden .............................................................. 6-19
Wielen ................................................................ 6-22
Vrije slag van koppelingshendel afstellen .......... 6-22
De stand van het rempedaal afstellen ............... 6-23
Afstellen van de remlichtschakelaar
achterrem ........................................................ 6-24
Controleren van de remblokken voor- en
achter ............................................................... 6-24
Controleren van remvloeistofniveau .................. 6-25
Verversen van de remvloeistof ........................... 6-26
Doorbuiging aandrijfketting ................................ 6-27Smeren van de aandrijfketting .......................... 6-28
Controleren en smeren van de kabels .............. 6-29
Controleren en smeren van gasgreep en
gaskabel .......................................................... 6-29
Controleren en smeren van de rem- en
koppelingshendel ............................................ 6-30
Smeren van het rempedaal ............................... 6-30
Controleren en smeren van de zijstandaard ..... 6-30
Smeren van de achterwielophanging ................ 6-31
Controleren van de voorvork ............................. 6-31
Controle van stuursysteem ............................... 6-32
Controleren van wiellagers ................................ 6-32
Accu .................................................................. 6-33
Zekeringen vervangen ...................................... 6-34
Koplampgloeilamp vervangen ........................... 6-35
Gloeilamp in remlicht/achterlicht vervangen ..... 6-37
Gloeilamp in richtingaanwijzer vervangen ......... 6-37
Ondersteunen van de motorfiets ....................... 6-38
Voorwiel ............................................................. 6-39
Achterwiel ......................................................... 6-41
Storingzoeken ................................................... 6-42
Storingzoekschema’s ........................................ 6-43
D_5jj.book Page 1 Friday, September 8, 2000 3:29 PM

6-1
6
DAU00462
6-PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
DAU00464
Veiligheid is de verantwoordelijkheid van de
eigenaar. Door periodiek inspecties, afstel-
lingen en smeerbeurten uit te laten voeren,
zorgt u ervoor dat uw machine in zo veilig
en efficiënt mogelijke conditie blijft. Op de
volgende pagina’s wordt de belangrijkste
informatie met betrekking tot inspecties, af-
stellingen en smeerbeurten gegeven.
De intervalperioden in het periodieke
smeer- en onderhoudsschema zijn slechts
te beschouwen als algemene richtlijn voor
normale rijomstandigheden. Het is echter
mogelijk dat de INTERVALPERIODEN
VOOR ONDERHOUD MOETEN WOR-
DEN VERKORT AFHANKELIJK VAN HET
WEER, HET TERREIN, DE GEOGRAFI-
SCHE LOCATIE EN INDIVIDUEEL GE-
BRUIK.
DW000060
WAARSCHUWING
@ Vraag een Yamaha dealer het onder-
houdswerk uit te voeren als u hiermee
niet echt vertrouwd bent. @
DAU01575

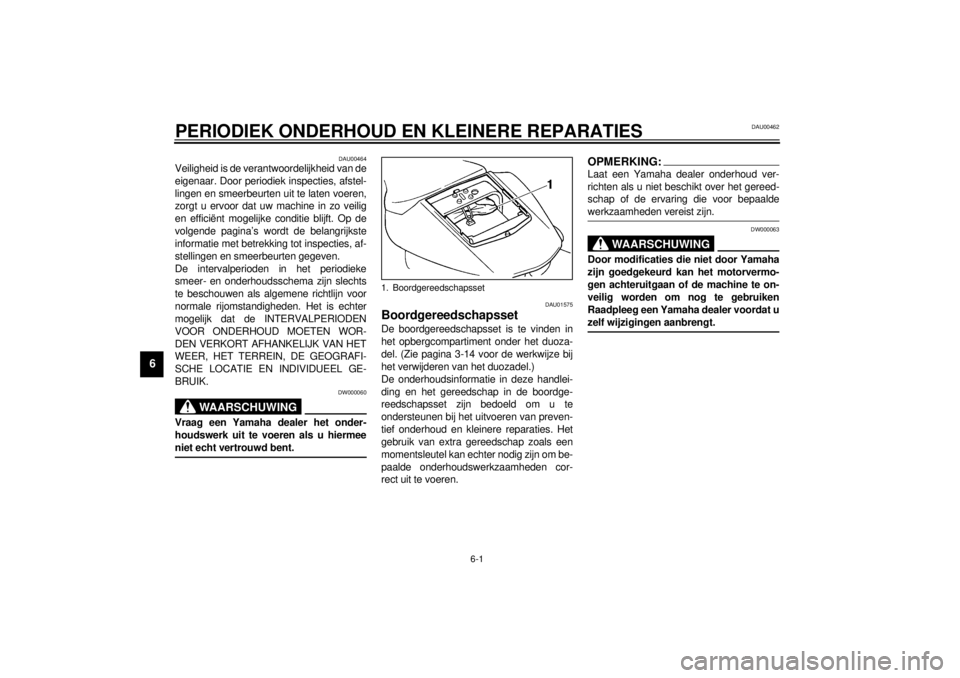

Boordgereedschapsset De boordgereedschapsset is te vinden in
het opbergcompartiment onder het duoza-
del. (Zie pagina 3-14 voor de werkwijze bij
het verwijderen van het duozadel.)
De onderhoudsinformatie in deze handlei-
ding en het gereedschap in de boordge-
reedschapsset zijn bedoeld om u te
ondersteunen bij het uitvoeren van preven-
tief onderhoud en kleinere reparaties. Het
gebruik van extra gereedschap zoals een
momentsleutel kan echter nodig zijn om be-
paalde onderhoudswerkzaamheden cor-
rect uit te voeren.
OPMERKING:@ Laat een Yamaha dealer onderhoud ver-
richten als u niet beschikt over het gereed-
schap of de ervaring die voor bepaalde
werkzaamheden vereist zijn. @
DW000063
WAARSCHUWING
@ Door modificaties die niet door Yamaha
zijn goedgekeurd kan het motorvermo-
gen achteruitgaan of de machine te on-
veilig worden om nog te gebruiken
Raadpleeg een Yamaha dealer voordat u
zelf wijzigingen aanbrengt. @
1. Boordgereedschapsset
D_5jj.book Page 1 Friday, September 8, 2000 3:29 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-2
6
DAU03540
Periodiek smeer- en onderhoudsschema
OPMERKING:@ l
De jaarlijkse controles horen eenmaal per jaar te worden uitgevoerd, behalve wanneer in plaats daarvan een onder-
houdsbeurt op kilometerbasis wordt verricht.
l
Herhaal de intervalperioden vanaf 50.000 km, te beginnen bij 10.000 km.
l
Werkzaamheden gemarkeerd met een asterisk horen te worden uitgevoerd door een Yamaha dealer, omdat hiertoe speciaal ge-
reedschap, technische gegevens en vakmanschap vereist zijn.
@CP-03DNR. ONDERDEEL INSPECTIE- OF ONDERHOUDSBEURTKILOMETERSTAND (´1.000 km)
JAARLIJKSE
CONTROLE
1 10203040
1
*Brandstofleiding• Controleer de brandstofslangen en de onderdrukslang op
scheuren of schade.ÖÖÖÖ Ö
2*Brandstoffilter• Controleer de conditie.ÖÖ
3 Bougies• Controleer de conditie.
• Reinigen en elektrodenafstand bijstellen.ÖÖ
• Vervangen.ÖÖ
4*Kleppen• Klepspeling controleren.
• Afstellen.Na elke 40.000 km
5 Luchtfilterelement• Reinigen.ÖÖ
• Vervangen.ÖÖ
6 Koppeling• Werking controleren.
• Afstellen.ÖÖÖÖÖ
7*Voorrem• Werking en vloeistofniveau controleren, machine
controleren op vloeistoflekkage. (Zie OPMERKING op
bladzijde 6-4.)ÖÖÖÖÖ Ö
• Remblokken vervangen. Indien afgesleten tot aan slijtagelimiet.
8*Achterrem• Werking en vloeistofniveau controleren, machine
controleren op vloeistoflekkage. (Zie OPMERKING op
bladzijde 6-4.)ÖÖÖÖÖ Ö
• Remblokken vervangen. Indien afgesleten tot aan slijtagelimiet.
D_5jj.book Page 2 Friday, September 8, 2000 3:29 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-3
6
9
*Remslang• Controleren op scheuren of beschadiging.ÖÖÖÖ Ö
• Vervangen. (Zie OPMERKING op bladzijde 6-4.) Elke 4 jaar
10*Wielen• Controleren op slingering en schade.ÖÖÖÖ
11*Banden• Controleren op correcte profieldiepte en op schade.
• Zo nodig vervangen.
• Bandspanning controleren.
• Zo nodig corrigeren.ÖÖÖÖ
12*Wiellagers• Lager controleren op losheid of schade.ÖÖÖÖ
13*Swingarm• Controleren op werking en overmatige speling.ÖÖÖÖ
• Smeren met lithiumvet. Elke 50.000 km
14 Aandrijfketting• Kettingspanning controleren.
• Controleren of het achterwiel correct in lijn staat.
• Reinigen en smeren.Na elke 1.000 km en nadat de motorfiets is
gewassen of ermee in de regen is gereden.
15*Balhoofdlagers• Controleren op lagerspeling en stroefheid in
stuurbeweging.ÖÖÖÖÖ
• Smeren met lithiumvet. Elke 20.000 km
16*Framebevestigingen• Controleren of alle moeren, bouten en schroeven stevig zijn
vastgezet.ÖÖÖÖ Ö
17 Zijstandaard• Werking controleren.
• Smeren.ÖÖÖÖ Ö
18*Zijstandaardschakelaar• Werking controleren.ÖÖÖÖÖ Ö
19*Voorvork• Controleren op werking en olielekkage.ÖÖÖÖ
20*Achterschokdemperunit• Controleren op werking en schokdemper op olielekkage.ÖÖÖÖ
21*Scharnierpunten
tuimelaararm en
koppelarmen
achterwielophanging• Werking controleren.ÖÖÖÖ
22*Carburateurs• Chokebediening controleren.
• Stationair motortoerental afstellen en carburateurs
synchroniseren.ÖÖÖÖÖ Ö NR. ONDERDEEL INSPECTIE- OF ONDERHOUDSBEURTKILOMETERSTAND (´1.000 km)
JAARLIJKSE
CONTROLE
1 10203040
D_5jj.book Page 3 Friday, September 8, 2000 3:29 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-4
6
DAU03541
OPMERKING:@l
Het luchtfilter dient vaker te worden gecontroleerd wanneer u in een extreem vochtige of stoffige omgeving rijdt.
l
Hydraulisch remsysteem
• Controleer regelmatig het remvloeistofniveau en vul zo nodig bij.
• Elke twee jaar moeten de inwendige onderdelen van de hoofdremcilinder en de remklauw worden vervangen en de remvloeistof
worden ververst.
• De remslangen dienen elke vier jaar te worden vervangen, of wanneer deze zijn gescheurd of beschadigd.
@23 Motorolie• Verversen.ÖÖÖÖÖ Ö
24 Oliefilterpatroon• Vervangen.ÖÖÖ
25
*Koelsysteem• Koelvloeistofniveau controleren en machine inspecteren op
koelvloeistoflekkage.ÖÖÖÖ Ö
• Verversen. Elke 3 jaar
26*Remlichtschakelaars
voor- en achterrem• Werking controleren.ÖÖÖÖÖ Ö
27Bewegende delen en
kabels• Smeren.ÖÖÖÖ Ö
28*Luchtinlaatsysteem• Luchtafsluitklep en membraanklep controleren op
beschadiging.
• Indien nodig het complete luchtinjectiesysteem vervangen.ÖÖÖÖ Ö
29*Uitlaatdemper en
uitlaatpijp• Schroefklem controleren op losheid.ÖÖÖÖ
30*Verlichting,
signaleringssysteem en
schakelaars• Werking controleren.
• Richthoek koplamplichtbundel afstellen.ÖÖÖÖÖ Ö NR. ONDERDEEL INSPECTIE- OF ONDERHOUDSBEURTKILOMETERSTAND (´1.000 km)
JAARLIJKSE
CONTROLE
1 10203040
D_5jj.book Page 4 Friday, September 8, 2000 3:29 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-5
6
DAU01139
Stroomlijn- en framepanelen
verwijderen en aanbrengen Bij het uitvoeren van sommige onder-
houdswerkzaamheden beschreven in dit
hoofdstuk moeten de hierboven afgebeelde
stroomlijn- en framepanelen worden verwij-
derd. Neem deze paragraaf door wanneer
een stroomlijn- of framepaneel moet wor-
den verwijderd of aangebracht.
DAU03536
Stroomlijnpaneel A
Verwijderen van stroomlijnpaneelVerwijder de gewone schroef, draai de
snelschroeven een kwartslag los en haal
dan het stroomlijnpaneel los.Aanbrengen van het stroomlijnpaneel
Plaats het stroomlijnpaneel in de oorspron-
kelijke positie, draai dan de snelschroeven
vast en breng de gewone schroef aan.
1. Stroomlijnpaneel A
2. Paneel A
3. Stroomlijnpaneel B
1. Snelschroef (´ 4)
2. SchroefRechterzijde
1. Snelschroef (´ 4)
2. SchroefLinkerzijde
D_5jj.book Page 5 Friday, September 8, 2000 3:29 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-6
6
DAU01255
Paneel A
Verwijderen van het paneelDraai de snelschroef los en verwijder de ge-
wone schroef en haal dan het paneel los.
Aanbrengen van het paneelPlaats het paneel in de oorspronkelijke po-
sitie en draai dan de snelschroef vast en
breng de gewone schroef aan.
DAU01259

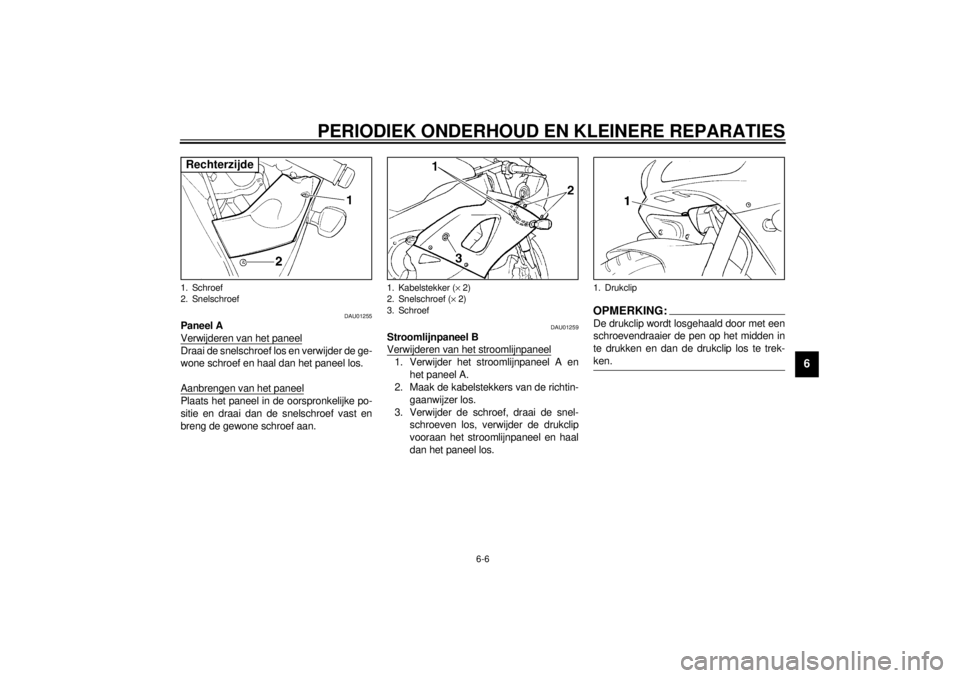

Stroomlijnpaneel B
Verwijderen van het stroomlijnpaneel1. Verwijder het stroomlijnpaneel A en
het paneel A.
2. Maak de kabelstekkers van de richtin-
gaanwijzer los.
3. Verwijder de schroef, draai de snel-
schroeven los, verwijder de drukclip
vooraan het stroomlijnpaneel en haal
dan het paneel los.
OPMERKING:@ De drukclip wordt losgehaald door met een
schroevendraaier de pen op het midden in
te drukken en dan de drukclip los te trek-
ken. @
1. Schroef
2. SnelschroefRechterzijde
1. Kabelstekker (´ 2)
2. Snelschroef (´ 2)
3. Schroef
1. Drukclip
D_5jj.book Page 6 Friday, September 8, 2000 3:29 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-7
6
Aanbrengen van het stroomlijnpaneel1. Sluit de kabelstekkers van de richtin-
gaanwijzer aan.
2. Plaats het stroomlijnpaneel in de oor-
spronkelijke positie.
3. Breng de schroef aan, zet de snel-
schroeven vast en breng dan de druk-
clip aan.OPMERKING:@ Om de drukclip te bevestigen wordt de pen
terug gedrukt zodat deze uitsteekt uit de
kop van de drukclip; steek dan de drukclip
in het stroomlijnpaneel en druk de uitste-
kende pen naar binnen tot deze gelijk ligt
met de kop van de clip. @4. Breng het stroomlijnpaneel en het fra-
mepaneel aan.
DAU01880
Controleren van de bougies Bougies vormen belangrijke onderdelen
van de motor die periodiek moeten worden
gecontroleerd, bij voorkeur door een
Yamaha dealer. Omdat bougies door ver-
hitting en neerslag altijd langzaam slijten,
moeten de bougies worden verwijderd en
gecontroleerd volgens de tijden genoemd
in het periodieke smeer- en onder-
houdsschema. De conditie van de bougies
kan daarnaast veel duidelijk maken over de
conditie van de motor.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin ver-
kleurd zijn (de ideale kleur als normaal met
de machine wordt gereden), en alle bou-
gies in de motor horen dezelfde verkleuring
te hebben. De motor is misschien defect als
een van de bougies een duidelijk andere
kleur heeft. Probeer dergelijke problemen
niet zelf vast te stellen. Laat in plaats daar-
van uw motorfiets nakijken door een
Yamaha dealer.
Vervang een bougie als de elektroden blij-
ken te zijn afgesleten en als overmatige
koolaanslag of andere neerslag gevonden
wordt.
Na het verwijderen
Voor het installeren
Voorgeschreven bougie:
CR9E (NGK) of
U27ESR-N (DENSO)
D_5jj.book Page 7 Friday, September 8, 2000 3:29 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-8
6
Voordat een bougie wordt aangebracht,
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; breng als dat
nodig is de elektrodenafstand op specifica-
tie.Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.
OPMERKING:@ Als er geen momentsleutel voorhanden is
om de bougie te monteren, is het aanhaal-
moment ongeveer correct als een kwart-
slag tot een halve slag–verder dan
handvast wordt aangedraaid. De bougie
moet echter zo snel mogelijk met het juiste
aanhaalmoment te worden aangedraaid. @
a. Elektrodenafstand
Elektrodenafstand:
0,7–0,8 mm
Aanhaalmoment:
Bougie:
12,5 Nm (1,25 m·kg)
D_5jj.book Page 8 Friday, September 8, 2000 3:29 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-9
6
DAU03611
Motorolie en oliefilterpatroon Voor iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon wor-
den vervangen volgens de intervalperioden
vermeld in het periodieke smeer- en onder-
houdsschema.
Om het motorolieniveau te controleren
1. Plaats de motorfiets op een vlakke on-
dergrond en houd hem verticaal.OPMERKING:@ Zorg dat de motorfiets rechtop staat bij het
controleren van het motorolieniveau. Wan-
neer de motorfiets iets schuin staat, kan het
olieniveau al foutief worden afgelezen. @
2. Start de motor, laat een paar minuten
warmdraaien en zet hem dan uit.
3. Wacht een paar minuten tot de olie tot
rust is gekomen en controleer dan het
olieniveau via het kijkglas rechtsonder
in het carter.OPMERKING:@ De motorolie moet tussen de merkstrepen
voor minimum- en maximumniveau staan. @4. Als de motorolie beneden de merk-
streep voor minimumniveau staat, vul
dan voldoende olie, van de aanbevo-
len soort, bij tot het correcte niveau.Om de motorolie te verversen (met of
zonder vervanging van oliefilterpatroon)
1. Verwijder het stroomlijnpaneel A. (Zie
pagina 6-5 voor de werkwijze bij ver-
wijderen en aanbrengen van het
stroomlijnpaneel.)1. Kijkglas motorolieniveau
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
1. Vuldop motorolie
D_5jj.book Page 9 Friday, September 8, 2000 3:29 PM
