YAMAHA YZF-R1 2002 Betriebsanleitungen (in German)

Armaturen, Bedienungselemente und deren Funktion
3-26
3
CD-01G
Bei abgestelltem Motor:
1. Den Seitenständer ausklappen.
2. Sicherstellen, daß der Motorstoppschalter auf “” steht.
3. Den Zündschlüssel auf “ON” drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Den Starterknopf drücken.
Springt der Motor an?
Der Leerlaufschalter könnte defekt sein.
Vor der Fahrt das Motorrad vom YAMAHA-
Händler
prüfen lassen.
Bei laufendem Motor:
6. Den Seitenständer hochklappen.
7. Den Kupplungshebel gezogen halten.
8. Einen Gang einlegen.
9. Den Seitenständer ausklappen.
Stirbt der Motor ab?Bei abgestorbenem Motor:
10. Den Seitenständer hochklappen.
11. Den Kupplungshebel gezogen halten.
12. Den Starterknopf drücken.
Springt der Motor an?
Der Seitenständerschalter könnte defekt sein.
Vor der Fahrt das Motorrad vom YAMAHA-
Händler
prüfen lassen.Der Kupplungsschalter könnte defekt sein.
Vor der Fahrt das Motorrad vom YAMAHA-
Händler
prüfen lassen.
NEIN
HINWEIS:Diese Kontrolle sollten am besten bei war-
mem Motor vorgenommen werden.
JAJA NEIN
Das System ist in Ordnung. Das
Motorrad kann gefahren werden.
JA NEIN
G_5pw.book Page 26 Friday, December 7, 2001 2:09 PM

G_5pw.book Page 27 Friday, December 7, 2001 2:09 PM

Routinekontrolle vor Fahrtbeginn
4
Routinekontrolle vor Fahrtbeginn ...................................................... 4-1
G_5pw.book Page 1 Friday, December 7, 2001 2:09 PM

4-1
4
GAU01114
4-Routinekontrolle vor FahrtbeginnGemäß der Straßenverkehrsordnung ist jeder Fahrer für den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach kurzer
Standzeit können sich – z. B. durch äußere Einflüsse – wesentliche Eigenschaften Ihres Motorrades verändern. Beschädigungen,
plötzliche Undichtigkeiten oder ein Druckverlust in den Reifen stellen unter Umständen eine große Gefahr dar. Deshalb ist es not-
wendig, vor Fahrtbeginn neben einer gewissenhaften Sichtkontrolle folgende Punkte zu prüfen.
GAU03439
Routinekontrolle vor Fahrtbeginn
CO-01G
Bezeichnung Ausführung Seitenangabe
KraftstoffKraftstoffstand im Tank prüfen.
Gegebenenfalls tanken.
Kraftstoffleitung auf Undichtigkeit prüfen.3-15
MotorölÖlstand im Kurbelgehäuse prüfen.
Gegebenenfalls Öl der empfohlenen Sorte bis zum vorgeschriebenen Stand nach-
füllen.
Motor auf Undichtigkeit prüfen.6-9
KühlflüssigkeitFlüssigkeitsstand im Ausgleichsbehälter prüfen.
Gegebenenfalls Kühlflüssigkeit der empfohlenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
Kühlsystem auf Undichtigkeit prüfen.6-12–6-13
VorderradbremseFunktion prüfen.
Bei schwammiger Hebelbetätigung die hydraulische Anlage vom YAMAHA-Händler
entlüften lassen.
Flüssigkeitsstand im Vorratsbehälter prüfen.
Gegebenenfalls Bremsflüssigkeit der empfohlenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
Hydraulische Anlage auf Undichtigkeit prüfen.6-25–6-27
HinterradbremseFunktion prüfen.
Bei schwammiger Hebelbetätigung die hydraulische Anlage vom YAMAHA-Händler
entlüften lassen.
Flüssigkeitsstand im Vorratsbehälter prüfen.
Gegebenenfalls Bremsflüssigkeit der empfohlenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
Hydraulische Anlage auf Undichtigkeit prüfen.6-24–6-27
KupplungFunktion prüfen.
Gegebenenfalls Seilzug schmieren.
Hebelspiel prüfen.
Gegebenenfalls einstellen.6-23
GasdrehgriffAuf Schwergängigkeit prüfen.
Gaszugspiel prüfen.
Gegebenenfalls vom YAMAHA-Händler Gaszugspiel einstellen sowie Gaszug und
Gasdrehgriffgehäuse schmieren lassen.6-19, 6-30
G_5pw.book Page 1 Friday, December 7, 2001 2:09 PM

Routinekontrolle vor Fahrtbeginn
4-2
4
HINWEIS:_ Die in der Tabelle aufgeführten Kontrollen und Wartungsarbeiten sollten vor jeder Fahrt durchgeführt werden; die dadurch gewonnene
Sicherheit ist weit mehr wert als der geringe Zeitaufwand, der dafür benötigt wird. _
GWA00033
WARNUNG
_ Falls im Verlauf der “Routinekontrolle vor Fahrtbeginn” irgendwelche Unregelmäßigkeiten festgestellt werden, die Ursache
unbedingt vor der Inbetriebnahme feststellen und beheben. SeilzügeAuf Schwergängigkeit prüfen.
Gegebenenfalls schmieren.6-29
AntriebsketteDurchhang prüfen.
Gegebenenfalls einstellen.
Zustand prüfen.
Gegebenenfalls schmieren.6-27–6-28
Räder und ReifenAuf Beschädigung prüfen.
Profiltiefe kontrollieren.
Reifenluftdruck prüfen.
Gegebenenfalls korrigieren.6-19–6-22
Fußbrems- und -schalthebelAuf Schwergängigkeit prüfen.
Gegebenenfalls Drehpunkte schmieren.6-31
Handbrems- und KupplungshebelAuf Schwergängigkeit prüfen.
Gegebenenfalls Drehpunkte schmieren.6-30
SeitenständerAuf Schwergängigkeit prüfen.
Gegebenenfalls Klappmechanismus schmieren.6-31
Schraubverbindungen am FahrwerkAlle Schrauben und Muttern auf festen Sitz prüfen.
Gegebenenfalls festziehen.—
Beleuchtung, Kontrolleuchten und
SchalterFunktion prüfen.
Gegebenenfalls korrigieren.—
SeitenständerschalterFunktion des Zündunterbrechungs- und Anlaßsperrschalter-Systems prüfen.
Gegebenenfalls vom YAMAHA-Händler instand setzen lassen.3-26 Bezeichnung Ausführung Seitenangabe
G_5pw.book Page 2 Friday, December 7, 2001 2:09 PM

G_5pw.book Page 3 Friday, December 7, 2001 2:09 PM

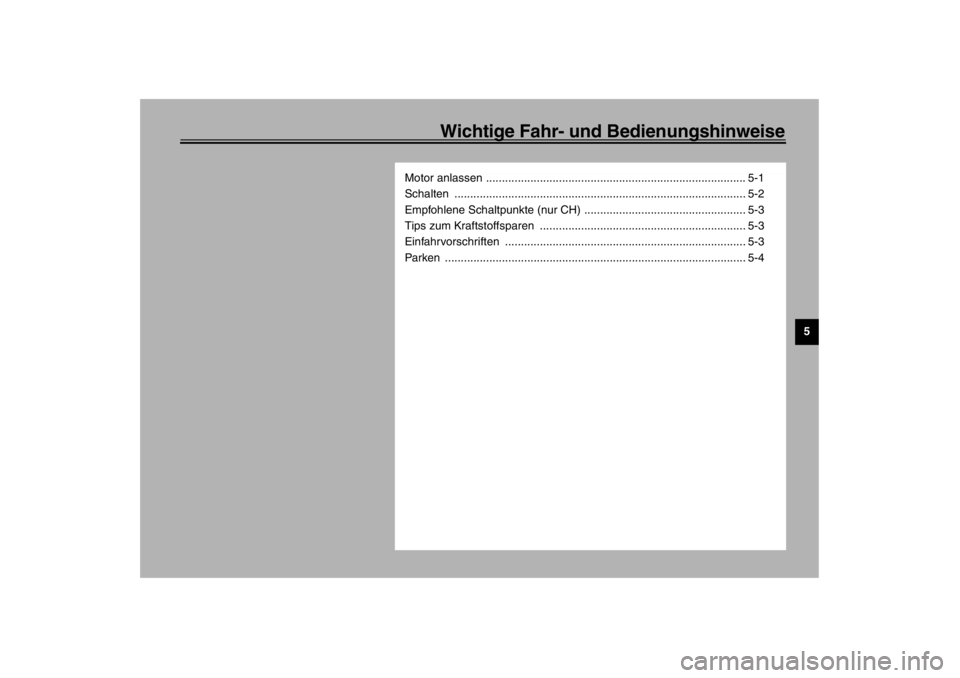

Wichtige Fahr- und Bedienungshinweise
5
Motor anlassen .................................................................................. 5-1
Schalten ............................................................................................ 5-2
Empfohlene Schaltpunkte (nur CH) ................................................... 5-3
Tips zum Kraftstoffsparen ................................................................. 5-3
Einfahrvorschriften ............................................................................ 5-3
Parken ............................................................................................... 5-4
G_5pw.book Page 1 Friday, December 7, 2001 2:09 PM

5-1
5
GAU00372
5-Wichtige Fahr- und Bedienungshinweise
GAU00373
WARNUNG
_

Vor der Inbetriebnahme sollte der
Fahrer sich mit den Eigenschaften
und der Bedienung seines Fahr-
zeugs gut vertraut machen. Der
YAMAHA-Händler gibt bei Fragen
gerne Auskunft.


Den Motor unter keinen Umständen
in geschlossenen Räumen anlas-
sen und betreiben. Motorabgase
sind äußerst giftig und führen in
kurzer Zeit zu Bewußtlosigkeit und
Tod. Daher stets für eine gute Be-
lüftung sorgen.


Vor dem Losfahren sicherstellen,
daß der Seitenständer hochge-
klappt ist. Ein ausgeklappter Sei-
tenständer kann in Kurven schwere
Stürze verursachen.
_
GAU04560
Motor anlassen Da das Fahrzeug mit einem Zündunterbre-
chungs- und Anlaßsperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Bedin-
gungen erfüllt ist:

Das Getriebe befindet sich in der Leer-
laufstellung.


Bei eingelegtem Gang ist der Seiten-
ständer hochgeklappt und der Kupp-
lungshebel gezogen.
GW000054
WARNUNG
_

Vor dem Anlassen des Motors das
Zündunterbrechungs- und Anlaß-
sperrschalter-System prüfen; siehe
dazu Seite 3-26.


Niemals mit ausgeklapptem Seiten-
ständer fahren!
_1. Den Zündschlüssel auf “ON” und den
Motorstoppschalter auf “” stellen.
GCA00132
ACHTUNG:_ Die folgenden Warn- und Kontrolleuch-
ten sollten kurz aufleuchten und dann
erlöschen.

Ölstand-Warnleuchte


Reserve-Warnleuchte


Kühlflüssigkeitstemperatur-Warn-
leuchte


Drehzahl-Kontrolleuchte


Motorstörungs-Warnleuchte
Falls eine der Warn- oder Kontrolleuch-
ten nicht erlischt, den entsprechenden
Stromkreis prüfen; siehe dazu die Seiten
3-2 und 3-5.
_2. Das Getriebe in die Leerlaufstellung
schalten.HINWEIS:_ Die Leerlauf-Kontrolleuchte sollte in der
Leerlaufstellung des Getriebes normaler-
weise brennen; anderenfalls den Strom-
kreis vom YAMAHA-Händler überprüfen
lassen. _3. Den Starterschalter drücken, um den
Motor anzulassen.
G_5pw.book Page 1 Friday, December 7, 2001 2:09 PM

Wichtige Fahr- und Bedienungshinweise
5-2
5
HINWEIS:_ Falls der Motor nicht sofort anspringt, den
Starterschalter freigeben und einige Sekun-
den bis zum nächsten Startversuch warten.
Um die Batterie zu schonen, darf der Star-
terschalter jeweils nur kurzzeitig (nie länger
als zehn Sekunden) betätigt werden. _
GCA00045
ACHTUNG:_ Zur Schonung des Motors niemals mit
kaltem Motor stark beschleunigen! _HINWEIS:_ Der Motor ist ausreichend warmgefahren,
wenn er spontan auf Gasgeben anspricht. _
GAU00423
Schalten Erst das Getriebe erlaubt die Nutzung der
Motorleistung in verschiedenen Geschwin-
digkeitsbereichen, so daß Anfahren, Berg-
auffahren und schnelles Beschleunigen
möglich sind.
Die obige Abbildung verdeutlicht die Stel-
lungen des Fußschalthebels.HINWEIS:_ Um das Getriebe in den Leerlauf zu schal-
ten, den Fußschalthebel mehrmals ganz
hinunterdrücken, bis der 1. Gang eingelegt
ist, und dann den Fußschalthebel leicht
hochziehen. _
GC000048
ACHTUNG:_

Das Fahrzeug nicht längere Zeit bei
ausgeschaltetem Motor rollen las-
sen oder abschleppen. Selbst in
der Leerlaufstellung kann dies zu
Schäden führen, da das Getriebe
nur bei laufendem Motor ge-
schmiert wird.


Zum Schalten stets die Kupplung
betätigen. Motor, Getriebe und
Kraftübertragung sind nicht auf die
Belastungen des Schaltens ohne
Kupplungsbetätigung ausgelegt
und könnten dadurch beschädigt
werden.
_
1. Fußschalthebel
N. Leerlaufstellung
G_5pw.book Page 2 Friday, December 7, 2001 2:09 PM

Wichtige Fahr- und Bedienungshinweise
5-3
5
GAU02937
Empfohlene Schaltpunkte
(nur CH)Die nachfolgende Tabelle zeigt die empfoh-
lenen Schaltpunkte beim Beschleunigen.CF-02GHINWEIS:_ Wenn direkt um zwei Stufen vom 5. in den
3. Gang hinuntergeschaltet werden soll,
das Motorrad zuerst auf eine Geschwindig-
keit von 35 km/h abbremsen. _
GAU03952
Tips zum Kraftstoffsparen Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflußt wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden.

Den Motor nicht warmlaufen lassen,
sondern sofort losfahren.


Beim Beschleunigen früh in den näch-
sten Gang schalten und hohe Dreh-
zahlen vermeiden.


Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.


Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU01128
Einfahrvorschriften Die ersten 1.600 km sind ausschlaggebend
für die Leistung und Lebensdauer des neu-
en Motors. Darum sollten die nachfolgen-
den Anweisungen sorgfältig gelesen und
genau beachtet werden.
Der Motor darf während der ersten
1.600 km nicht zu stark beansprucht wer-
den, da verschiedene Bauteile während
dieser Einfahrzeit auf das korrekte Be-
triebsspiel einlaufen. Daher sind hohe
Drehzahlen, längeres Vollgasfahren und
andere Belastungen, die den Motor stark
erhitzen, während der Einfahrzeit zu ver-
meiden.
Schaltpunkt
(km/h)
1. Gang→
2. Gang
2. Gang→
3. Gang
3. Gang→
4. Gang
4. Gang→
5. Gang
5. Gang→
6. Gang20
30
40
50
60
