YAMAHA YZF-R1 2002 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2002, Model line: YZF-R1, Model: YAMAHA YZF-R1 2002Pages: 120, PDF-Größe: 5.46 MB
Page 51 of 120
Wichtige Fahr- und Bedienungshinweise
5-4
5
GAU03172*
0–1.000 km
Dauerdrehzahlen über 6.000 U/min vermei-
den.
1.000–1.600 km
Dauerdrehzahlen über 7.000 U/min vermei-
den.
GC000052*
ACHTUNG:_ Nach den ersten 1.000 km unbedingt
das Motoröl und den Ölfilter wechseln. _Nach 1.600 km
Das Fahrzeug kann voll ausgefahren wer-
den.
GC000053
ACHTUNG:_
Drehzahlen im roten Bereich grund-
sätzlich vermeiden.
Bei Motorstörungen während der
Einfahrzeit das Fahrzeug sofort
vom YAMAHA-Händler überprüfen
lassen.
_
HINWEIS:_ Die während und nach der Einfahrzeit auf-
tretende thermisch bedingte Verfärbung
des Titan-Schalldämpfers und dessen Ein-
gangrohres ist normal und kann nicht ent-
fernt werden. _
GAU00461
Parken Zum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
GW000058
WARNUNG
_
Schalldämpfer und Abgaskanäle
werden sehr heiß. Deshalb so par-
ken, daß Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren können.
Das Motorrad nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann.
_
GC000062
ACHTUNG:_ Das warmgefahrene Fahrzeug niemals
an Orten abstellen, wo Feuergefahr
herrscht, wie z. B. in der Nähe von Gras
oder anderen leicht entzündbaren Stof-
fen. _
G_5pw.book Page 4 Friday, December 7, 2001 2:09 PM
Page 52 of 120
G_5pw.book Page 5 Friday, December 7, 2001 2:09 PM
Page 53 of 120
Regelmäßige Wartung und kleinere Reparaturen
6
Bordwerkzeug ...................................................... 6-1
Wartungsintervalle und Schmierdienst ................ 6-2
Verkleidungsteile und Abdeckungen abnehmen
und montieren .................................................... 6-5
Zündkerzen prüfen ............................................... 6-8
Motoröl und Ölfilter .............................................. 6-9
Kühlsystem ........................................................ 6-12
Luftfiltereinsatz erneuern ................................... 6-16
Leerlaufdrehzahl einstellen ................................ 6-18
Gaszugspiel einstellen ....................................... 6-19
Ventilspiel einstellen .......................................... 6-19
Reifen prüfen ..................................................... 6-19
Räder ................................................................. 6-22
Kupplungshebel-Spiel einstellen ........................ 6-23
Fußbremshebel-Position einstellen .................... 6-24
Hinterrad-Bremslichtschalter einstellen ............. 6-24
Bremsbeläge prüfen .......................................... 6-25
Bremsflüssigkeitsstand prüfen ........................... 6-26
Bremsflüssigkeit wechseln ................................. 6-27
Antriebsketten-Durchhang ................................. 6-27
Antriebskette schmieren .................................... 6-29Bowdenzüge prüfen und schmieren .................. 6-29
Gaszug und -drehgriff prüfen und schmieren .... 6-30
Handbrems- und Kupplungshebel prüfen und
schmieren ......................................................... 6-30
Fußbremshebel schmieren ............................... 6-31
Seitenständer prüfen und schmieren ................ 6-31
Teleskopgabel prüfen ........................................ 6-31
Lenkung prüfen ................................................. 6-32
Radlager prüfen und warten ............................. 6-33
Batterie warten .................................................. 6-33
Sicherung wechseln .......................................... 6-35
Rücklicht-/Bremslichtlampe ............................... 6-37
Blinkerlampe auswechseln ................................ 6-37
Kennzeichenleuchten-Lampe auswechseln ...... 6-38
Motorrad aufbocken .......................................... 6-39
Vorderrad .......................................................... 6-39
Hinterrad ........................................................... 6-42
Fehlersuche ...................................................... 6-44
Fehlersuchdiagramme ...................................... 6-45
G_5pw.book Page 1 Friday, December 7, 2001 2:09 PM
Page 54 of 120
6-1
6
tGAU00462
6-Regelmäßige Wartung und kleinere Reparaturen
GAU00464
Nur vorschriftsmäßige Wartung, regelmä-
ßige Schmierung und korrekte Einstellung
können optimale Leistung und Sicherheit
gewährleisten. Jeder Fahrer ist für die Ver-
kehrssicherheit seines Fahrzeugs selbst
verantwortlich.
Die hier empfohlenen Zeitabstände für
Wartung und Schmierung sollten lediglich
als Richtwerte für den Normalbetrieb ange-
sehen werden. Je nach Wetterbedingun-
gen, Belastung und Einsatzgebiet können
in Abweichung des regelmäßigen War-
tungsplans kürzere Intervalle notwendig
werden.
GW000060
WARNUNG
_ Wer mit den üblichen Wartungsarbeiten
an seinem Fahrzeug nicht vertraut ist,
sollte diese einem YAMAHA-Händler
überlassen. _
GAU04223
Bordwerkzeug Das Bordwerkzeug befindet sich im Ab-
lagefach unter dem Beifahrersitz; siehe
dazu Seite 3-17.
Einige in der Anleitung aufgeführten War-
tungsarbeiten und Reparaturen können
vom sachverständigen Fahrer selbst aus-
geführt werden. Das Bordwerkzeug erlaubt
das Durchführen der meisten Wartungs-
arbeiten. Gewisse Arbeiten und Einstel-
lungen erfordern jedoch zusätzliches
Werkzeug wie z. B. einen Drehmoment-
schlüssel.
HINWEIS:_ Falls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht, die
Wartungsarbeiten von einem YAMAHA-
Händler ausführen lassen. _
GW000063
WARNUNG
_ Von YAMAHA nicht zugelassene Ände-
rungen können Leistungsverluste und
unsicheres Fahrverhalten zur Folge
haben. Vor Änderungen am Fahrzeug
unbedingt den YAMAHA-Händler befra-
gen. _

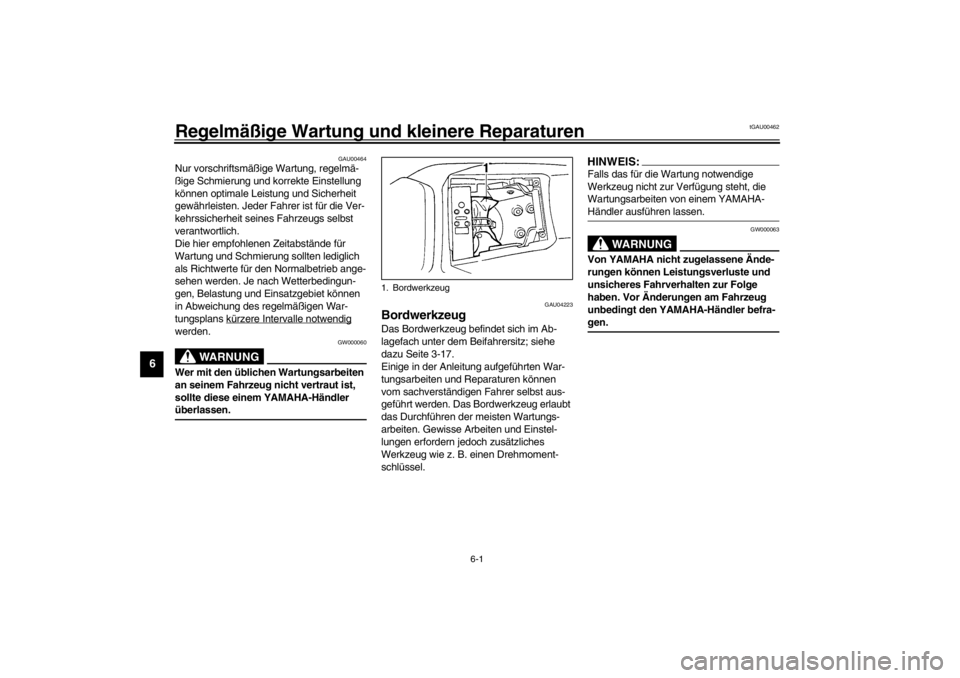

1. Bordwerkzeug
G_5pw.book Page 1 Friday, December 7, 2001 2:09 PM
Page 55 of 120
Regelmäßige Wartung und kleinere Reparaturen
6-2
6
GAU03685
Wartungsintervalle und Schmierdienst
HINWEIS:_
Die Jahresinspektion kann ausbleiben, wenn an die Stelle eine Kilometer-Inspektion tritt.
Ab 50.000 km die Wartungsintervalle ab 10.000 km wiederholen.
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher vom YAMAHA-Händler verrichtet werden.
_CP-03GNr.
Bezeichnung
AusführungKilometerstand (×1.000 km)
Jahres-
inspektion
1 10203040
1
*Kraftstoffleitung
Kraftstoffschläuche auf Risse und Beschädigung prüfen.√√√√ √
2
*Zündkerzen
Zustand prüfen.
Reinigen und Elektrodenabstand einstellen.√√
Erneuern.√√
3
*Ventilspiel
Kontrollieren.
Einstellen.Alle 40.000 km
4
Luftfiltereinsatz
Erneuern.√
5
Kupplung
Funktion prüfen.
Seilzug einstellen.√√√√√
6
*Vorderradbremse
Funktion prüfen, Flüssigkeitsstand kontrollieren,
hydraulische Anlage auf Undichtigkeit prüfen.
(Siehe HINWEIS auf Seite 6-4.) √√ √ √ √ √
Scheibenbremsbeläge erneuern. Bei Erreichen der Verschleißgrenze
7
*Hinterradbremse
Funktion prüfen, Flüssigkeitsstand kontrollieren,
hydraulische Anlage auf Undichtigkeit prüfen.
(Siehe HINWEIS auf Seite 6-4.)√√ √ √ √ √
Scheibenbremsbeläge erneuern. Bei Erreichen der Verschleißgrenze
8
*Bremsschläuche
Auf Rißbildung und Beschädigung prüfen.√√√√ √
Erneuern. (Siehe HINWEIS auf Seite 6-4.) Alle 4 Jahre
9
*Räder
Auf Schlag und Beschädigung prüfen.√√√√
G_5pw.book Page 2 Friday, December 7, 2001 2:09 PM
Page 56 of 120
Regelmäßige Wartung und kleinere Reparaturen
6-3
6
10
*Reifen
Auf Beschädigung prüfen und Profiltiefe kontrollieren.
Gegebenenfalls erneuern.
Luftdruck kontrollieren.
Gegebenenfalls korrigieren.√√√√ √
11
*Radlager
Auf Schwergängigkeit und Beschädigung prüfen.√√√√
12
*Schwingenlager
Funktion und Spiel kontrollieren.√√√√
Mit Lithiumseifenfett schmieren. Alle 50.000 km
13
Antriebskette
Kettendurchhang kontrollieren.
Sicherstellen, daß das Hinterrad korrekt ausgerichtet ist.
Reinigen und schmieren.Alle 1.000 km sowie nach jeder Fahrzeugwäsche
und Fahrt im Regen
14
*Lenkkopflager
Auf Schwergängigkeit prüfen und Spiel kontrollieren.√√√√√
Mit Lithiumseifenfett schmieren. 20.000 km
15
*Schraubverbindungen am
Fahrwerk
Alle Schrauben und Muttern auf festen Sitz prüfen.√√√√ √
16
Seitenständer-Klapp-
mechanismus
Funktion prüfen.
Schmieren.√√√√ √
17
*Seitenständerschalter
Funktion prüfen.√√√√√ √
18
*Teleskopgabel
Funktion und auf Undichtigkeit prüfen.√√√√
19
*Federbein
Funktion und Stoßdämpfer auf Undichtigkeit prüfen.√√√√
20
*Umlenkhebel- und
Übertragungshebel-
Drehpunkte
Funktion prüfen.√√√√
21
*EinspritzanlageLeerlaufdrehzahl und Synchronisation prüfen.√√√√√ √
22Motoröl
Wechseln.
Ölstand kontrollieren und Fahrzeug auf Undichtigkeit
prüfen.√√√√√ √
23
Ölfilterpatrone
Erneuern.√√√
24
*Kühlsystem
Flüssigkeitsstand kontrollieren und Fahrzeug auf
Undichtigkeit prüfen.√√√√ √
Wechseln. Alle3Jahre Nr.
Bezeichnung
AusführungKilometerstand (×1.000 km)
Jahres-
inspektion
1 10203040
G_5pw.book Page 3 Friday, December 7, 2001 2:09 PM
Page 57 of 120
Regelmäßige Wartung und kleinere Reparaturen
6-4
6
GAU04522
HINWEIS:_
Luftfilter
Der Wegwerf-Luftfiltereinsatz dieses Modells ist aus ölbeschichtetem Papier hergestellt und darf deshalb nicht wie herkömmliche
Luftfiltereinsätze mit Druckluft gereinigt werden; dies würde den Filtereinsatz beschädigen.
Der Luftfiltereinsatz muß bei übermäßig feuchtem oder staubigem Einsatz häufiger erneuert werden.
Zur Bremsanlage und -flüssigkeit:
Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Hauptbremszylinder- und Bremssattel-Bauteile erneuern und die Bremsflüssigkeit wechseln.
Bremsschläuche bei Beschädigung oder Rißbildung, spätestens jedoch alle vier Jahre erneuern.
_ 25
*Bremslichtschalter vorn
und hinten
Funktion prüfen.√√√√√ √
26
Bewegliche Teile und
Seilzüge
Schmieren.√√√√ √
27
*Gaszug und -drehgriff
Funktion und Spiel kontrollieren.
Gegebenenfalls Gaszugspiel einstellen.
Gaszug und Gasdrehgriffgehäuse schmieren.√√√√ √
28
*SekundärluftsystemAbschaltventil, Membranventil und Schläuche auf
Beschädigung prüfen.
Beschädigte Bauteile erneuern.√√√√ √
29*Krümmer-Schalldämpfer-
Verbindung
Schlauchschelle auf festen Sitz prüfen.√√√√√
30
*Beleuchtung, Warn-/
Kontrolleuchten und
Schalter
Funktion prüfen.
Scheinwerfer einstellen.√√√√√ √ Nr.
Bezeichnung
AusführungKilometerstand (×1.000 km)
Jahres-
inspektion
1 10203040
G_5pw.book Page 4 Friday, December 7, 2001 2:09 PM
Page 58 of 120
Regelmäßige Wartung und kleinere Reparaturen
6-5
6
GAU01139
Verkleidungsteile und Abdeckun-
gen abnehmen und montieren Die hier abgebildeten Abdeckungen und
Verkleidungsteile müssen für manche in
diesem Kapitel beschriebenen Wartungs-
und Reparaturarbeiten abgenommen wer-
den. Für die Demontage und Montage der
einzelnen Abdeckungen und Verkleidungs-
teile sollte jeweils auf die nachfolgenden
Abschnitte zurückgegriffen werden.
GAU04544
Verkleidungsteil A
Verkleidungsteil abnehmen1. Die Schnellverschlüsse an der Vor-
derseite des Verkleidungsteils abneh-
men.

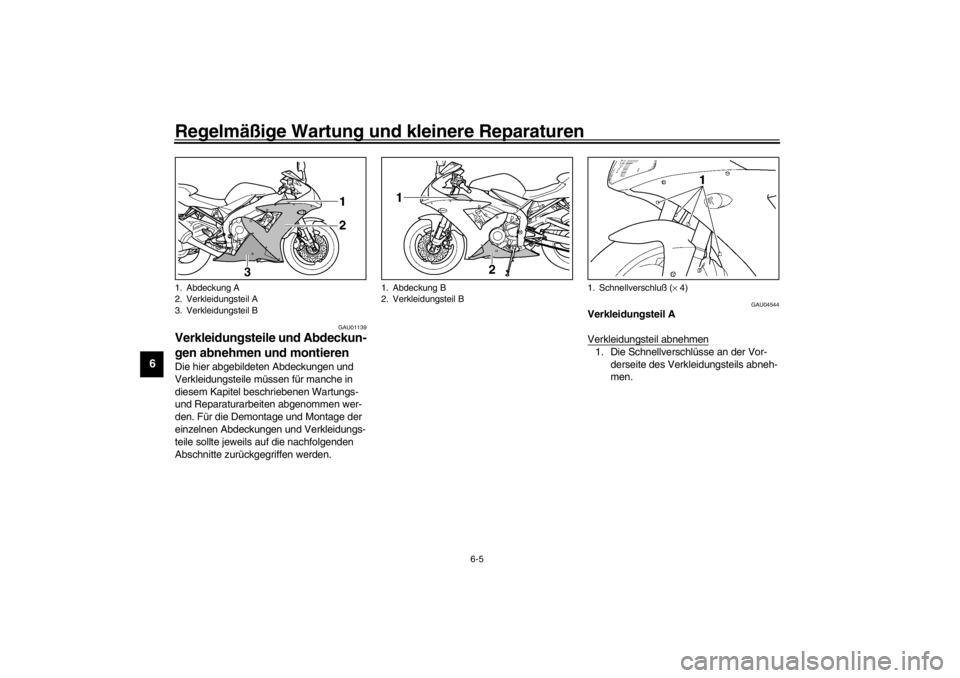

1. Abdeckung A
2. Verkleidungsteil A
3. Verkleidungsteil B
1. Abdeckung B
2. Verkleidungsteil B

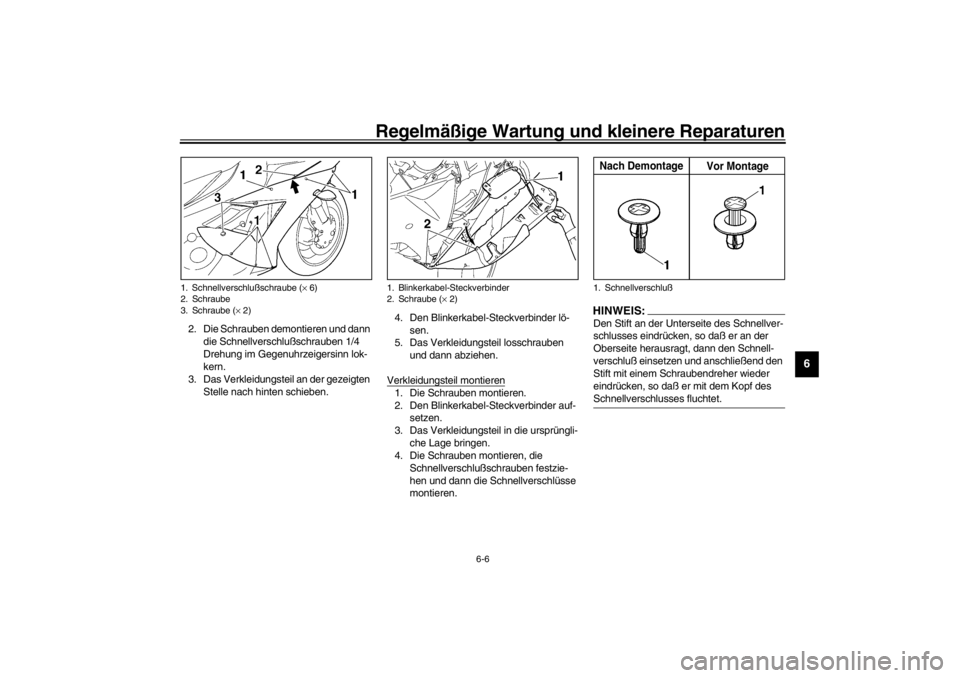

1. Schnellverschluß (× 4)
G_5pw.book Page 5 Friday, December 7, 2001 2:09 PM
Page 59 of 120
Regelmäßige Wartung und kleinere Reparaturen
6-6
6
2. Die Schrauben demontieren und dann
die Schnellverschlußschrauben 1/4
Drehung im Gegenuhrzeigersinn lok-
kern.
3. Das Verkleidungsteil an der gezeigten
Stelle nach hinten schieben.4. Den Blinkerkabel-Steckverbinder lö-
sen.
5. Das Verkleidungsteil losschrauben
und dann abziehen.
Verkleidungsteil montieren
1. Die Schrauben montieren.
2. Den Blinkerkabel-Steckverbinder auf-
setzen.
3. Das Verkleidungsteil in die ursprüngli-
che Lage bringen.
4. Die Schrauben montieren, die
Schnellverschlußschrauben festzie-
hen und dann die Schnellverschlüsse
montieren.
HINWEIS:_ Den Stift an der Unterseite des Schnellver-
schlusses eindrücken, so daß er an der
Oberseite herausragt, dann den Schnell-
verschluß einsetzen und anschließend den
Stift mit einem Schraubendreher wieder
eindrücken, so daß er mit dem Kopf des
Schnellverschlusses fluchtet. _
1. Schnellverschlußschraube (× 6)
2. Schraube
3. Schraube (× 2)
1. Blinkerkabel-Steckverbinder
2. Schraube (× 2)
1. SchnellverschlußNach Demontage
Vor Montage
G_5pw.book Page 6 Friday, December 7, 2001 2:09 PM
Page 60 of 120
Regelmäßige Wartung und kleinere Reparaturen
6-7
6
GAU04555
Verkleidungsteil B
Verkleidungsteil abnehmenDas Verkleidungsteil losschrauben und die
Schnellverschlußschrauben 1/4 Drehung
im Gegenuhrzeigersinn lockern; anschlie-
ßend das Verkleidungsteil abziehen.Verkleidungsteil montieren
Das Verkleidungsteil in die ursprüngliche
Lage bringen und dann festschrauben
sowie die Schnellverschlußschrauben fest-
ziehen.

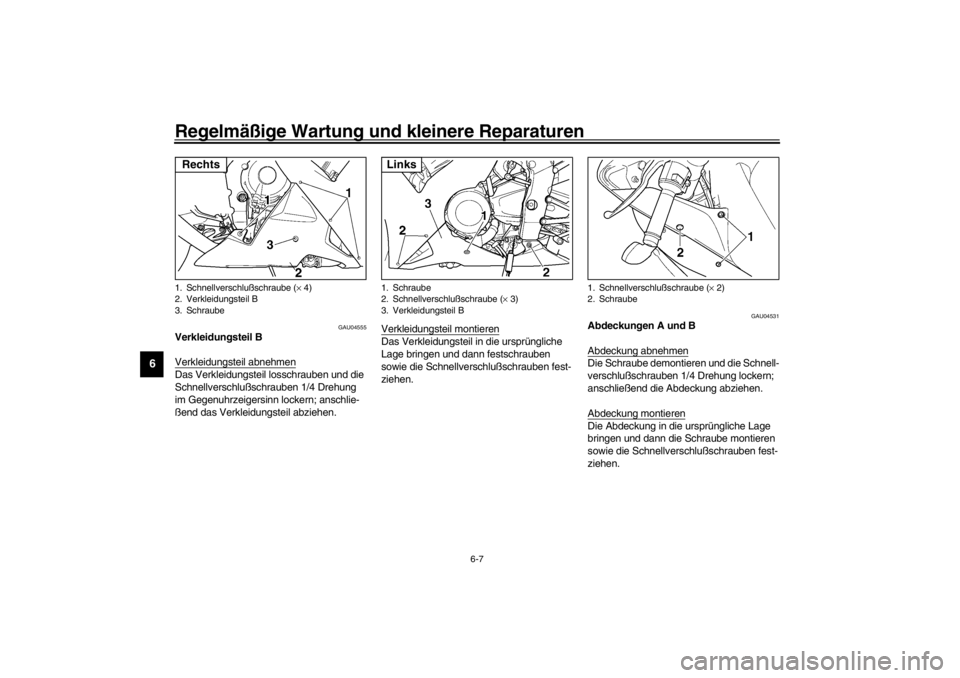

GAU04531
Abdeckungen A und B
Abdeckung abnehmenDie Schraube demontieren und die Schnell-
verschlußschrauben 1/4 Drehung lockern;
anschließend die Abdeckung abziehen.
Abdeckung montierenDie Abdeckung in die ursprüngliche Lage
bringen und dann die Schraube montieren
sowie die Schnellverschlußschrauben fest-
ziehen.
1. Schnellverschlußschraube (× 4)
2. Verkleidungsteil B
3. Schraube Rechts
1. Schraube
2. Schnellverschlußschraube (× 3)
3. Verkleidungsteil BLinks
1. Schnellverschlußschraube (× 2)
2. Schraube
G_5pw.book Page 7 Friday, December 7, 2001 2:09 PM
