YAMAHA YZF-R1 2012 Instructieboekje (in Dutch)

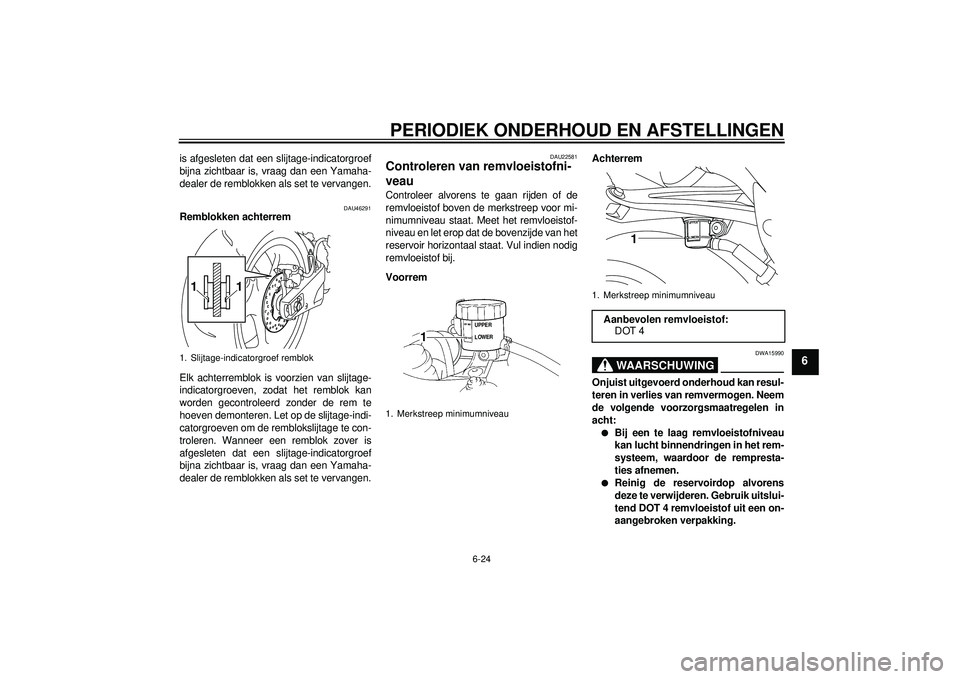

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-24
6
is afgesleten dat een slijtage-indicatorgroef
bijna zichtbaar is, vraag dan een Yamaha-
dealer de remblokken als set te vervangen.
DAU46291
Remblokken achterrem
Elk achterremblok is voorzien van slijtage-
indicatorgroeven, zodat het remblok kan
worden gecontroleerd zonder de rem te
hoeven demonteren. Let op de slijtage-indi-
catorgroeven om de remblokslijtage te con-
troleren. Wanneer een remblok zover is
afgesleten dat een slijtage-indicatorgroef
bijna zichtbaar is, vraag dan een Yamaha-
dealer de remblokken als set te vervangen.
DAU22581
Controleren van remvloeistofni-
veau Controleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat. Meet het remvloeistof-
niveau en let erop dat de bovenzijde van het
reservoir horizontaal staat. Vul indien nodig
remvloeistof bij.
VoorremAchterrem
WAARSCHUWING
DWA15990
Onjuist uitgevoerd onderhoud kan resul-
teren in verlies van remvermogen. Neem
de volgende voorzorgsmaatregelen in
acht:●
Bij een te laag remvloeistofniveau
kan lucht binnendringen in het rem-
systeem, waardoor de rempresta-
ties afnemen.
●
Reinig de reservoirdop alvorens
deze te verwijderen. Gebruik uitslui-
tend DOT 4 remvloeistof uit een on-
aangebroken verpakking.
1. Slijtage-indicatorgroef remblok
1
1
1. Merkstreep minimumniveau
UPPER
LOWER
1
1. Merkstreep minimumniveau
Aanbevolen remvloeistof:
DOT 4
1
U1KBD0D0.book Page 24 Monday, July 25, 2011 2:06 PM

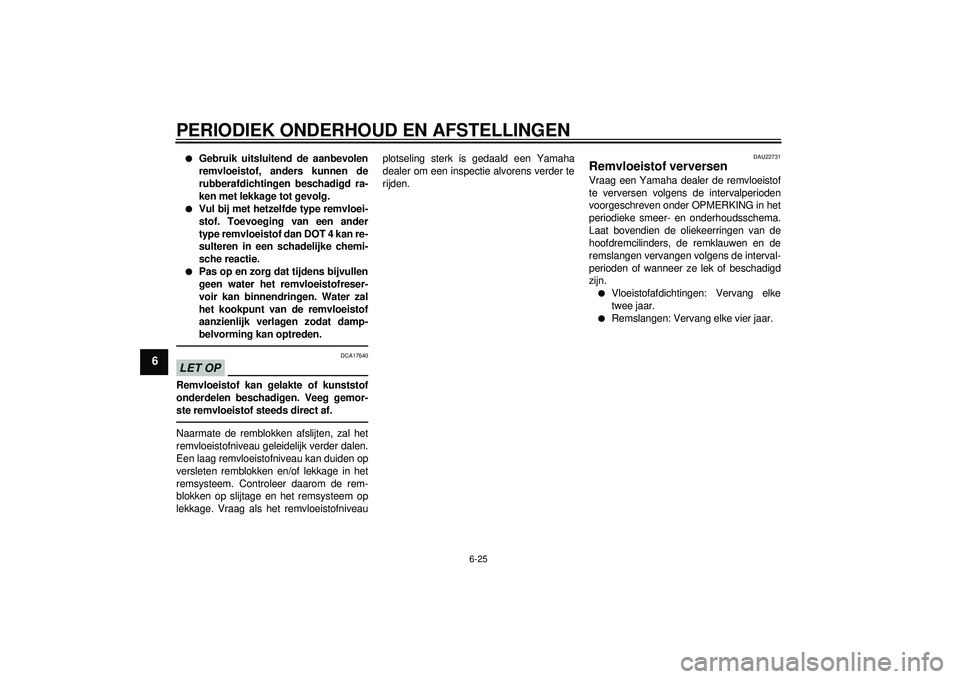

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-25
6
●
Gebruik uitsluitend de aanbevolen
remvloeistof, anders kunnen de
rubberafdichtingen beschadigd ra-
ken met lekkage tot gevolg.
●
Vul bij met hetzelfde type remvloei-
stof. Toevoeging van een ander
type remvloeistof dan DOT 4 kan re-
sulteren in een schadelijke chemi-
sche reactie.
●
Pas op en zorg dat tijdens bijvullen
geen water het remvloeistofreser-
voir kan binnendringen. Water zal
het kookpunt van de remvloeistof
aanzienlijk verlagen zodat damp-
belvorming kan optreden.
LET OP
DCA17640
Remvloeistof kan gelakte of kunststof
onderdelen beschadigen. Veeg gemor-
ste remvloeistof steeds direct af.Naarmate de remblokken afslijten, zal het
remvloeistofniveau geleidelijk verder dalen.
Een laag remvloeistofniveau kan duiden op
versleten remblokken en/of lekkage in het
remsysteem. Controleer daarom de rem-
blokken op slijtage en het remsysteem op
lekkage. Vraag als het remvloeistofniveauplotseling sterk is gedaald een Yamaha
dealer om een inspectie alvorens verder te
rijden.
DAU22731
Remvloeistof verversen Vraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven onder OPMERKING in het
periodieke smeer- en onderhoudsschema.
Laat bovendien de oliekeerringen van de
hoofdremcilinders, de remklauwen en de
remslangen vervangen volgens de interval-
perioden of wanneer ze lek of beschadigd
zijn.●
Vloeistofafdichtingen: Vervang elke
twee jaar.
●
Remslangen: Vervang elke vier jaar.
U1KBD0D0.book Page 25 Monday, July 25, 2011 2:06 PM

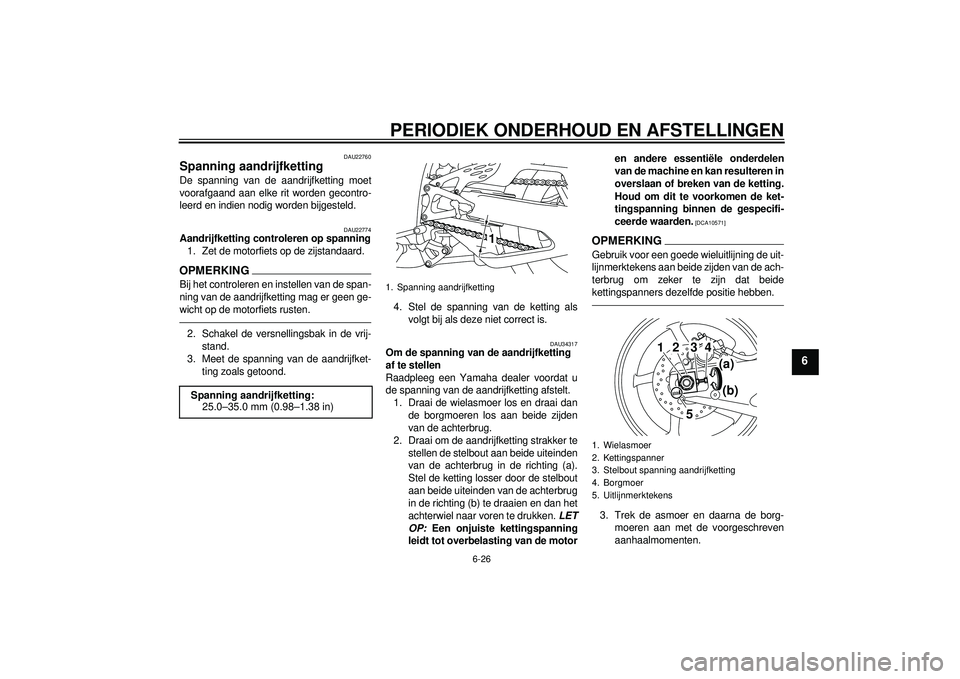

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-26
6
DAU22760
Spanning aandrijfketting De spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU22774
Aandrijfketting controleren op spanning1. Zet de motorfiets op de zijstandaard.OPMERKINGBij het controleren en instellen van de span-
ning van de aandrijfketting mag er geen ge-
wicht op de motorfiets rusten.2. Schakel de versnellingsbak in de vrij- stand.
3. Meet de spanning van de aandrijfket- ting zoals getoond. 4. Stel de spanning van de ketting als
volgt bij als deze niet correct is.
DAU34317
Om de spanning van de aandrijfketting
af te stellen
Raadpleeg een Yamaha dealer voordat u
de spanning van de aandrijfketting afstelt.1. Draai de wielasmoer los en draai dan de borgmoeren los aan beide zijden
van de achterbrug.
2. Draai om de aandrijfketting strakker te stellen de stelbout aan beide uiteinden
van de achterbrug in de richting (a).
Stel de ketting losser door de stelbout
aan beide uiteinden van de achterbrug
in de richting (b) te draaien en dan het
achterwiel naar voren te drukken. LET
OP: Een onjuiste kettingspanning
leidt tot overbelasting van de motor en andere essentiëIe onderdelen
van de machine en kan resulteren in
overslaan of breken van de ketting.
Houd om dit te voorkomen de ket-
tingspanning binnen de gespecifi-
ceerde waarden.
[DCA10571]
OPMERKINGGebruik voor een goede wieluitlijning de uit-
lijnmerktekens aan beide zijden van de ach-
terbrug om zeker te zijn dat beide
kettingspanners dezelfde positie hebben.3. Trek de asmoer en daarna de borg-
moeren aan met de voorgeschreven
aanhaalmomenten.
Spanning aandrijfketting:
25.0–35.0 mm (0.98–1.38 in)
1. Spanning aandrijfketting
1
1. Wielasmoer
2. Kettingspanner
3. Stelbout spanning aandrijfketting
4. Borgmoer
5. Uitlijnmerktekens
(b)
(a)
5
12 34
U1KBD0D0.book Page 26 Monday, July 25, 2011 2:06 PM

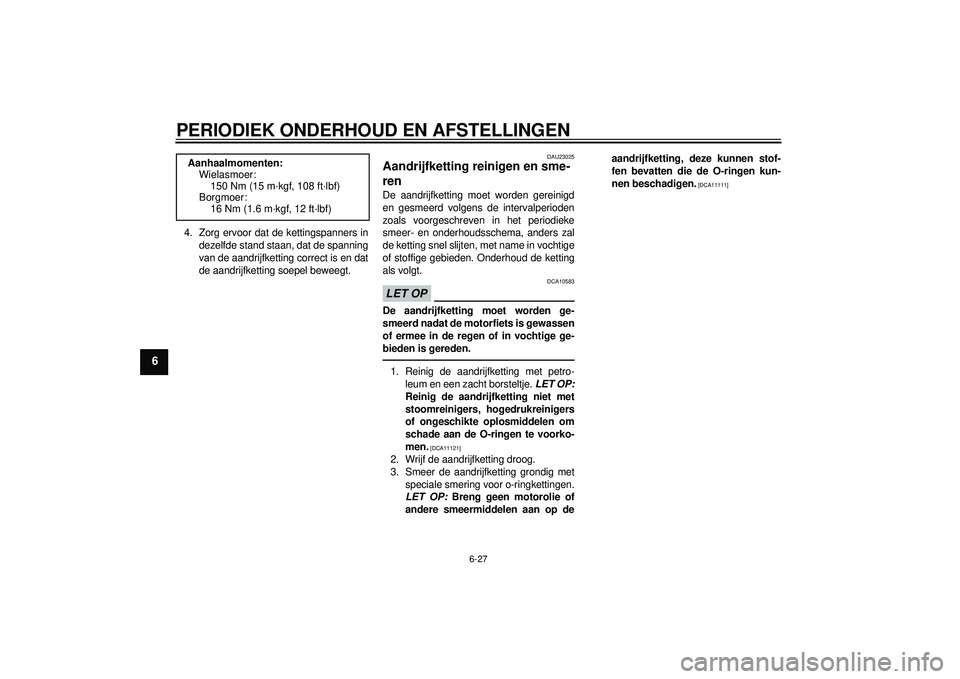

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-27
6
4. Zorg ervoor dat de kettingspanners indezelfde stand staan, dat de spanning
van de aandrijfketting correct is en dat
de aandrijfketting soepel beweegt.
DAU23025
Aandrijfketting reinigen en sme-
ren De aandrijfketting moet worden gereinigd
en gesmeerd volgens de intervalperioden
zoals voorgeschreven in het periodieke
smeer- en onderhoudsschema, anders zal
de ketting snel slijten, met name in vochtige
of stoffige gebieden. Onderhoud de ketting
als volgt.LET OP
DCA10583
De aandrijfketting moet worden ge-
smeerd nadat de motorfiets is gewassen
of ermee in de regen of in vochtige ge-
bieden is gereden.1. Reinig de aandrijfketting met petro-leum en een zacht borsteltje. LET OP:
Reinig de aandrijfketting niet met
stoomreinigers, hogedrukreinigers
of ongeschikte oplosmiddelen om
schade aan de O-ringen te voorko-
men.
[DCA11121]
2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig met speciale smering voor o-ringkettingen.
LET OP: Breng geen motorolie of
andere smeermiddelen aan op de aandrijfketting, deze kunnen stof-
fen bevatten die de O-ringen kun-
nen beschadigen.
[DCA11111]
Aanhaalmomenten:
Wielasmoer:
150 Nm (15 m·kgf, 108 ft·lbf)
Borgmoer: 16 Nm (1.6 m·kgf, 12 ft·lbf)
U1KBD0D0.book Page 27 Monday, July 25, 2011 2:06 PM

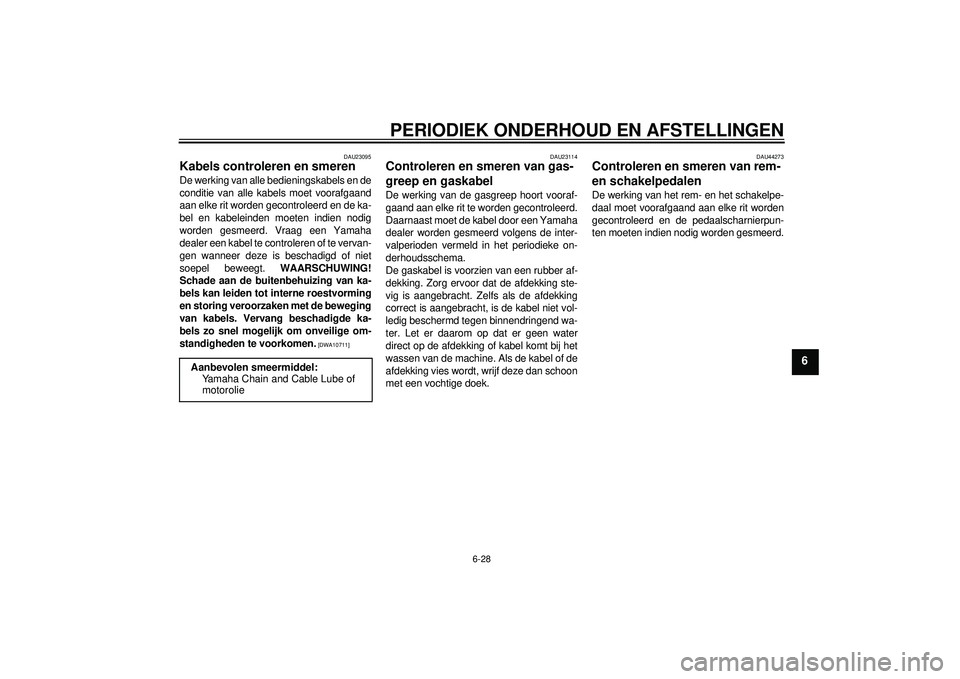

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-28
6
DAU23095
Kabels controleren en smeren De werking van alle bedieningskabels en de
conditie van alle kabels moet voorafgaand
aan elke rit worden gecontroleerd en de ka-
bel en kabeleinden moeten indien nodig
worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te vervan-
gen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Schade aan de buitenbehuizing van ka-
bels kan leiden tot interne roestvorming
en storing veroorzaken met de beweging
van kabels. Vervang beschadigde ka-
bels zo snel mogelijk om onveilige om-
standigheden te voorkomen.
[DWA10711] DAU23114
Controleren en smeren van gas-
greep en gaskabel De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
De gaskabel is voorzien van een rubber af-
dekking. Zorg ervoor dat de afdekking ste-
vig is aangebracht. Zelfs als de afdekking
correct is aangebracht, is de kabel niet vol-
ledig beschermd tegen binnendringend wa-
ter. Let er daarom op dat er geen water
direct op de afdekking of kabel komt bij het
wassen van de machine. Als de kabel of de
afdekking vies wordt, wrijf deze dan schoon
met een vochtige doek.
DAU44273
Controleren en smeren van rem-
en schakelpedalen De werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden gesmeerd.
Aanbevolen smeermiddel: Yamaha Chain and Cable Lube of
motorolie
U1KBD0D0.book Page 28 Monday, July 25, 2011 2:06 PM

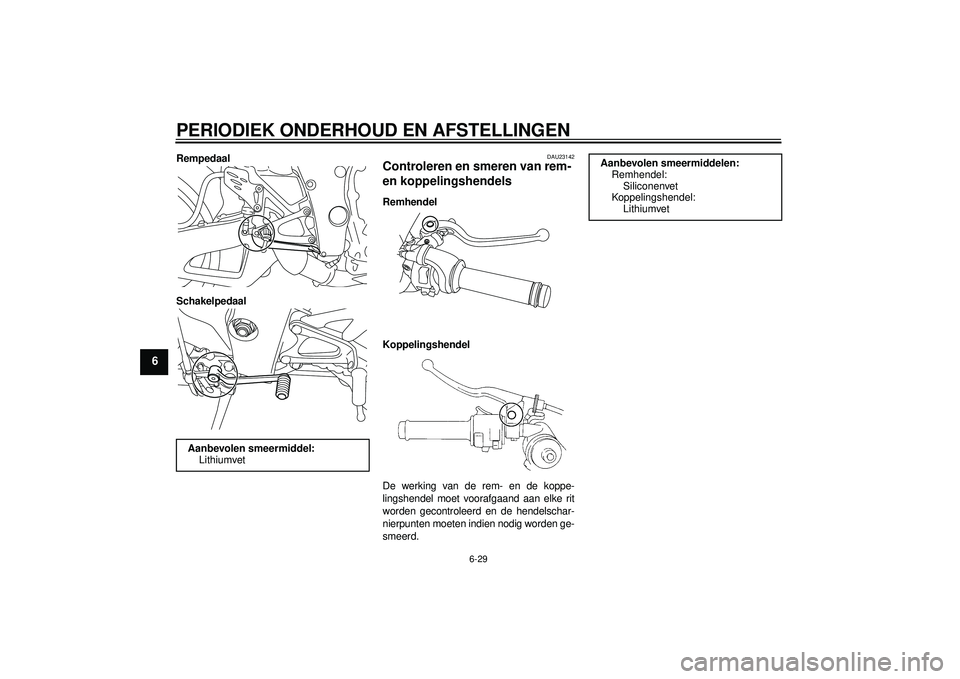

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-29
6
Rempedaal
Schakelpedaal
DAU23142
Controleren en smeren van rem-
en koppelingshendels Remhendel
Koppelingshendel
De werking van de rem- en de koppe-
lingshendel moet voorafgaand aan elke rit
worden gecontroleerd en de hendelschar-
nierpunten moeten indien nodig worden ge-
smeerd.
Aanbevolen smeermiddel:
Lithiumvet
Aanbevolen smeermiddelen:Remhendel:
Siliconenvet
Koppelingshendel: Lithiumvet
U1KBD0D0.book Page 29 Monday, July 25, 2011 2:06 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-30
6
DAU23202
Zijstandaard controleren en sme-
ren De werking van de zijstandaard moet voor-
afgaand aan elke rit worden gecontroleerd
en het scharnierpunt en de metaal-op-me-
taal contactvlakken moeten indien nodig
worden gesmeerd.
WAARSCHUWING
DWA10731
Als de zijstandaard niet soepel omhoog
en omlaag beweegt, vraag dan een
Yamaha dealer deze te controleren of te repareren. Een slecht functionerende zij-
standaard kan het wegdek raken en u af-
leiden, waardoor u de controle over de
machine kunt verliezen.
DAUM1652
Achterbrugscharnierpunten
smeren De achterbrugscharnierpunten moeten
worden gesmeerd door een Yamaha dealer
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
DAU23272
Voorvork controleren De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren 1. Zet de machine op een vlakke onder- grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10751]
2. Bekrachtig de voorrem en druk het stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
Aanbevolen smeermiddel: Lithiumvet
Aanbevolen smeermiddel:Lithiumvet
U1KBD0D0.book Page 30 Monday, July 25, 2011 2:06 PM

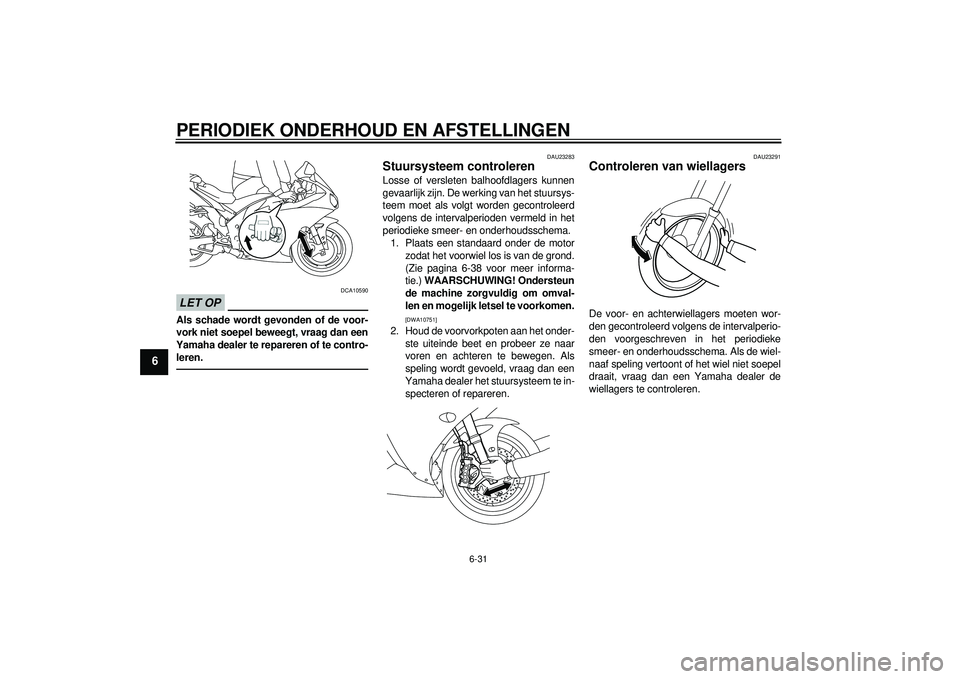

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-31
6
LET OP
DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro- leren.
DAU23283
Stuursysteem controleren Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursys-
teem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema. 1. Plaats een standaard onder de motor
zodat het voorwiel los is van de grond.
(Zie pagina 6-38 voor meer informa-
tie.) WAARSCHUWING! Ondersteun
de machine zorgvuldig om omval-
len en mogelijk letsel te voorkomen.
[DWA10751]
2. Houd de voorvorkpoten aan het onder- ste uiteinde beet en probeer ze naar
voren en achteren te bewegen. Als
speling wordt gevoeld, vraag dan een
Yamaha dealer het stuursysteem te in-
specteren of repareren.
DAU23291
Controleren van wiellagers De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
U1KBD0D0.book Page 31 Monday, July 25, 2011 2:06 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-32
6
DAU51960
Accu De accu bevindt zich onder het zadel. (Zie
pagina 3-25.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden bij-
gevuld. Het is echter wel nodig om de accu-
kabelverbindingen te controleren en, indien
nodig, vast te zetten.
WAARSCHUWING
DWA10760
●
Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden nabij
accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt. UITWENDIG: Spoel overvloedig met water.
INWENDIG: Drink grote hoeveel- heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi- nuten met water en roep direct
medische hulp in.
●
Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.
●
HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
WAARSCHUWING
DWA16090
Verwijder de accukap door de bouten en
de snelsluitschroeven los te halen alvo-
rens onderhoud uit te voeren aan de ac-
cu. Het materiaal van de accukap is
stroomgeleidend. Als de kap niet wordt
verwijderd, zal het gelijktijdig aanraken
van de kap en de pluspool van de accu
met een gereedschap resulteren in een
kortsluiting en vonken.Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.LET OP
DCA16521
Voor het opladen van een VRLA (Valve
Regulated Lead Acid)-accu is een spe-
ciale acculader (met constante span-
ning) vereist. Bij gebruik van een
conventionele acculader raakt de accu
beschadigd.
1. Bout
2. Snelsluitschroef
3. Positieve accukabel (rood)
4. Accukap
5. Accu
6. Negatieve accukabel (zwart)
1
6
5
4
3
2
2
U1KBD0D0.book Page 32 Monday, July 25, 2011 2:06 PM

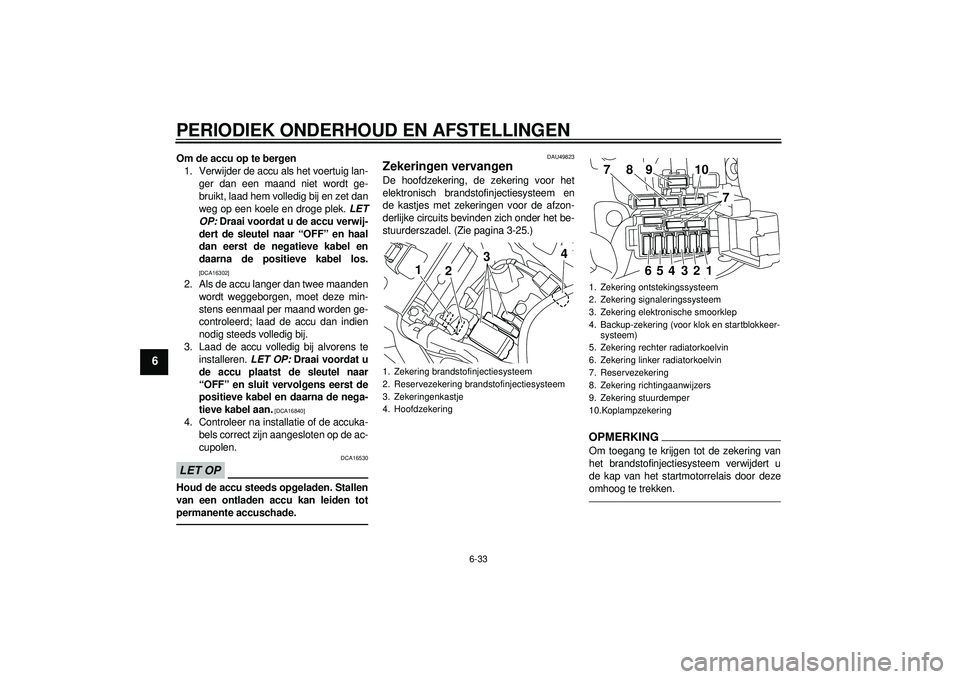

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-33
6
Om de accu op te bergen1. Verwijder de accu als het voertuig lan- ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek. LET
OP: Draai voordat u de accu verwij-
dert de sleutel naar “OFF” en haal
dan eerst de negatieve kabel en
daarna de positieve kabel los.
[DCA16302]
2. Als de accu langer dan twee maanden wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te installeren. LET OP: Draai voordat u
de accu plaatst de sleutel naar
“OFF” en sluit vervolgens eerst de
positieve kabel en daarna de nega-
tieve kabel aan.
[DCA16840]
4. Controleer na installatie of de accuka- bels correct zijn aangesloten op de ac-
cupolen.LET OP
DCA16530
Houd de accu steeds opgeladen. Stallen
van een ontladen accu kan leiden tot
permanente accuschade.
DAU49823
Zekeringen vervangen De hoofdzekering, de zekering voor het
elektronisch brandstofinjectiesysteem en
de kastjes met zekeringen voor de afzon-
derlijke circuits bevinden zich onder het be-
stuurderszadel. (Zie pagina 3-25.)
OPMERKINGOm toegang te krijgen tot de zekering van
het brandstofinjectiesysteem verwijdert u
de kap van het startmotorrelais door deze
omhoog te trekken.
1. Zekering brandstofinjectiesysteem
2. Reservezekering brandstofinjectiesysteem
3. Zekeringenkastje
4. Hoofdzekering
1
2 3
4
1. Zekering ontstekingssysteem
2. Zekering signaleringssysteem
3. Zekering elektronische smoorklep
4. Backup-zekering (voor klok en startblokkeer-
systeem)
5. Zekering rechter radiatorkoelvin
6. Zekering linker radiatorkoelvin
7. Reservezekering
8. Zekering richtingaanwijzers
9. Zekering stuurdemper
10.Koplampzekering
6
5
4
3
2
1
9
10
8
7
7
U1KBD0D0.book Page 33 Monday, July 25, 2011 2:06 PM
