YAMAHA YZF-R1 2014 Manuale de Empleo (in Spanish)

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-3
6
SAU46862
NOTALas revisiones anuales deben realizarse tod os los años, salvo si el mantenimiento se basa en el kilometraje o en las millas
(Reino Uni do).
 A partir de los 50000 km (30000 mi), repetir los intervalos de mantenimiento comenzando por el de los 10000 km (6000 mi).
 Las operaciones marcadas con un asterisco debe realizarlas un co ncesionario Yamaha, ya que requieren herramientas y datos es-
peciales, así como cualificación técnica.
SAU46911
Cua dro de mantenimiento perió dico del sistema de control de emisionesN.º ELEMENTO COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Línea
de combusti-
ble • Comprobar si los tubos de gaso-
lina están agrietados o dañados. √√√√√
2 *Bujías • Comprobar estado.
• Limpiar y ajustar la distancia en-
tre electrodos. √√
• Cambiar. √√
3 *Válvula s • Comprobar holgura de la válvula.
• Ajustar.
Cada 40000 km (24000 mi)
4 *Sistema
de inyec-
ción • Ajuste de la sincronización.
√√√√√√
5 *Silencia
dores y tu-
bos d e escape • Comprobar si las bridas con tor-
nillo están bien apretadas. √√√√√
U2SGS0S0.book Page 3 Wednesday, June 12, 2013 6:08 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-4
6
6*Sistema
de in duc-
ción de aire • Comprobar si la válvula de corte
de aire, la válvula de láminas y el
tubo están dañados.
• Cambiar las piezas averiadas se- gún sea necesario. √√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2SGS0S0.book Page 4 Wednesday, June 12, 2013 6:08 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-5
6
SAU1770G
Cuadro general de mantenimiento y engraseN.º ELEMENTO COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Filtro de aire • Cambiar. √
2Embrague • Comprobar funcionamiento.
• Ajustar. √√√√√
3 *Freno delantero • Comprobar funcionamiento, ni-
vel de líquido y si existe alguna
fuga. √√√√√√
• Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
4 *Freno trasero • Comprobar funcionamiento, ni-
vel de líquido y si existe alguna
fuga. √√√√√√
• Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
5 *Tubos de freno • Comprobar si está agrietado o
dañado.
• Comprobar si la posición y la fija- ción son correctas. √√√√√
• Cambiar. Cada 4 años
6 *Líqui do de freno • Cambiar. Cada 2 años
7 *Rue das • Comprobar si están descentra-
das o dañadas. √√√√
8 *Neumáticos • Comprobar la profundidad del di-
bujo y si está dañado.
• Cambiar si es necesario.
• Comprobar la presión.
• Corregir si es necesario. √√√√√
U2SGS0S0.book Page 5 Wednesday, June 12, 2013 6:08 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-6
6
9*Cojinetes de rue da • Comprobar si los cojinetes están
flojos o dañados. √√√√
10 *Basculante • Comprobar funcionamiento y si el
juego es excesivo. √√√√
• Lubricar con grasa a base de ja- bón de litio. Cada 50000 km (30000 mi)
11 Cad
ena de transmi-
sión • Compruebe la holgura, la alinea-
ción y el estado de la cadena.
• Ajuste y lubrique la cadena con un lubricante especial para cade-
nas con juntas tóricas. Cada 800 km (500 mi) y después de lavar la motocicleta, utilizarla con lluvia o
en lugares húmedos
12 *Cojinetes
de direc-
ción • Comprobar el juego de los cojine-
tes y si la dirección está dura. √√√√√
• Lubricar con grasa a base de ja- bón de litio. Cada 20000 km (12000 mi)
13 *Amortigua
dor de la
d irección • Comprobar funcionamiento y si
existen fugas de aceite. √√√√
14 *Fijaciones
del basti-
d or • Comprobar que todas las tuer-
cas, pernos y tornillos estén co-
rrectamente apretados. √√√√√
15 Eje pivote
de la ma-
neta de freno • Lubricar con grasa de silicona.
√√√√√
16 Eje pivote
del pe dal
d e freno • Lubricar con grasa a base de ja-
bón de litio. √√√√√
17 Eje pivote
de la ma-
neta de embrague • Lubricar con grasa a base de ja-
bón de litio. √√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COM

PRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2SGS0S0.book Page 6 Wednesday, June 12, 2013 6:08 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-7
6
18Eje pivote
del pe dal
d e cambio • Lubricar con grasa a base de ja-
bón de litio. √√√√√
19 Caballete lateral • Comprobar funcionamiento.
• Lubricar con grasa a base de ja-
bón de litio. √√√√√
20 *Interruptor
del ca-
ballete lateral • Comprobar funcionamiento.
√√√√√√
21 *Horquilla delantera • Comprobar funcionamiento y si
existen fugas de aceite. √√√√
22 *Conjunto amorti-
gua
dor • Comprobar funcionamiento y si el
amortiguador pierde aceite. √√√√
23 *Puntos
de pivote
d el brazo de aco-
plamiento y del bra-
zo de relé de la
suspensión trasera • Comprobar funcionamiento.
√√√√
24 Aceite de motor • Cambiar.
• Comprobar nivel de aceite y si
existen fugas. √√√√√√
25 Cartucho
del filtro
d e aceite d el motor • Cambiar.
√√√
26 *Sistema
de refrige-
ración • Comprobar nivel de líquido refri-
gerante y si existen fugas en el
vehículo. √√√√√
• Cambiar refrigerante. Cada 3 años
27 *Interruptores
de fre-
no delantero y tra-
sero • Comprobar funcionamiento.
√√√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO L
E
CTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2SGS0S0.book Page 7 Wednesday, June 12, 2013 6:08 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-8
6
SAU18681
NOTAFiltro de aire
• El filtro de aire de este modelo está dotado de un elemento de papel desechable; dicho elemento está revestido de aceite y no se debe limpiar con aire comprimido para no dañarlo.
• El filtro de aire se debe cambiar con mayor frecuencia si se conduce en lugares especialmente húmedos o polvorientos.
 Mantenimiento del freno hidráulico
• Compruebe regularmente el ni vel de líquido de freno y corríjalo según sea necesario.
• Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie el líquido de freno.
• Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.28 Piezas móviles y ca-
bles • Lubricar.
√√√√√
29 *Puño del acelera dor • Comprobar funcionamiento.
• Compruebe el juego libre del
puño del acelerador y ajústelo si
es necesario.
• Lubrique la caja del cable y del puño. √√√√√
30 *Luces, señales e in-
terruptores • Comprobar funcionamiento.
• Ajustar la luz del faro.
√√√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)U2SGS0S0.book Page 8 Wednesday, June 12, 2013 6:08 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-9
6
SAU18782

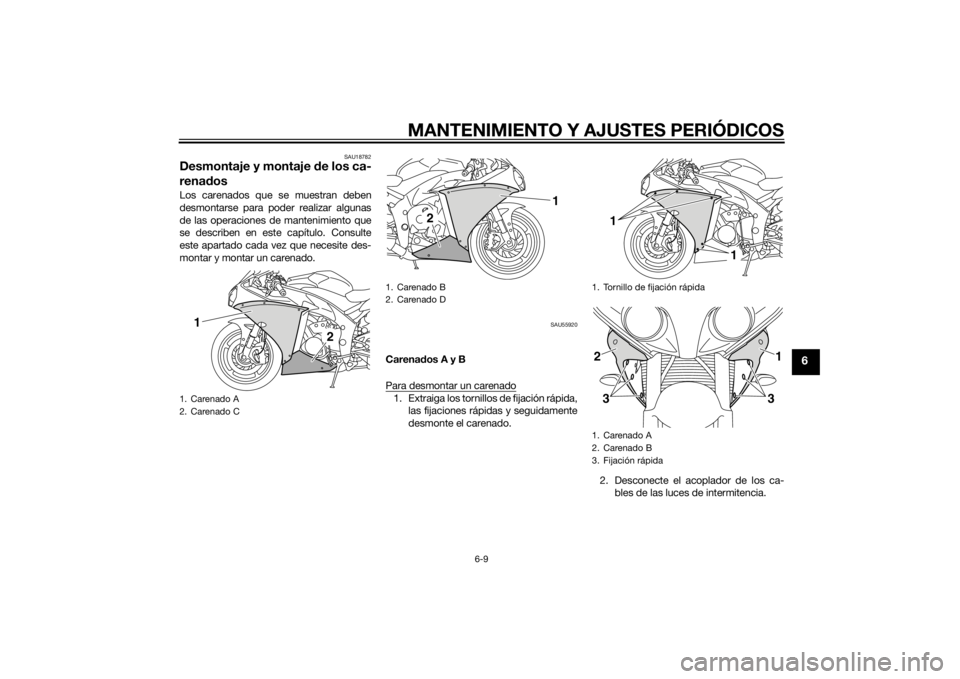

Desmontaje y montaje de los ca-
rena dosLos carenados que se muestran deben
desmontarse para poder realizar algunas
de las operaciones de mantenimiento que
se describen en este capítulo. Consulte
este apartado cada vez que necesite des-
montar y montar un carenado.
SAU55920
Carena dos A y B
Para desmontar un carenado1. Extraiga los tornillos de fijación rápida, las fijaciones rápidas y seguidamente
desmonte el carenado.
2. Desconecte el acoplador de los ca-bles de las luces de intermitencia.
1. Carenado A
2. Carenado C
1
2
1. Carenado B
2. Carenado D
2
1
1. Tornillo de fijación rápida
1. Carenado A
2. Carenado B
3. Fijación rápida
1
1
23
1
3
U2SGS0S0.book Page 9 Wednesday, June 12, 2013 6:08 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-10
6

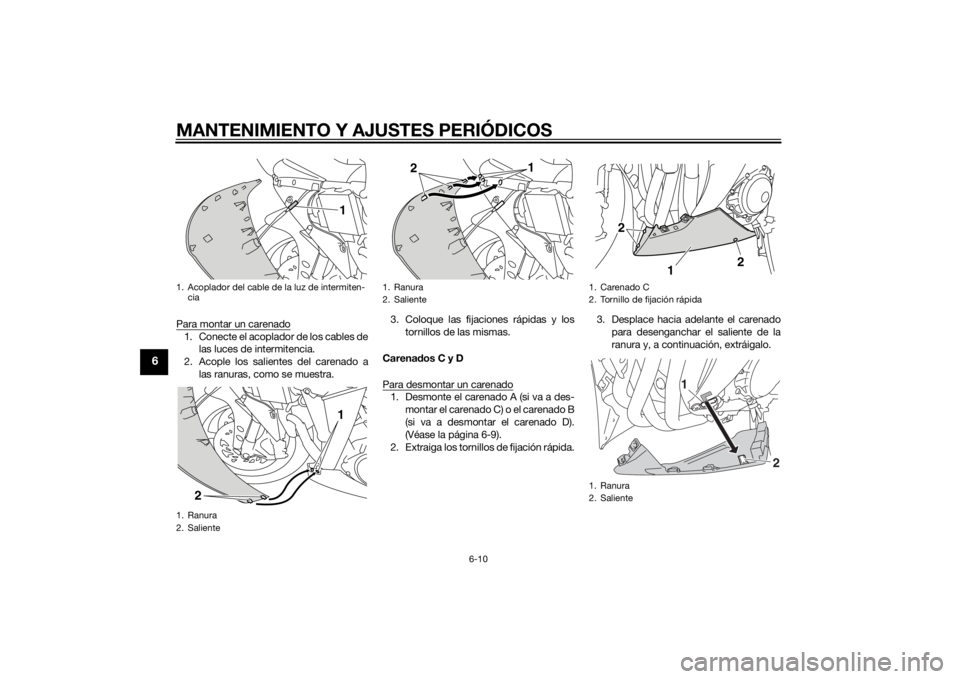

Para montar un carenado1. Conecte el acoplador de los cables delas luces de intermitencia.
2. Acople los salientes del carenado a las ranuras, como se muestra. 3. Coloque las fijaciones rápidas y los
tornillos de las mismas.
Carena dos C y D
Para desmontar un carenado
1. Desmonte el carenado A (si va a des- montar el carenado C) o el carenado B
(si va a desmontar el carenado D).
(Véase la página 6-9).
2. Extraiga los tornillos de fijación rápida. 3. Desplace hacia adelante el carenado
para desenganchar el saliente de la
ranura y, a continuación, extráigalo.
1. Acoplador del cable de la luz de intermiten-cia
1. Ranura
2. Saliente
1
2
1
1. Ranura
2. Saliente
1
2
1. Carenado C
2. Tornillo de fijación rápida
1. Ranura
2. Saliente
22
2 2
1
1
2
U2SGS0S0.book Page 10 Wednesday, June 12, 2013 6:08 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-11
6
Para montar un carenado1. Introduzca el saliente en la ranura ydesplace el carenado hacia atrás. 2. Sitúe el carenado en su posición origi-
nal y coloque los tornillos de fijación
rápida.
3. Monte el carenado A o B.
SAU19653
Comprobación de las bujíasLas bujías son componentes importantes
del motor; deben ser revisadas periódica-
mente, de preferencia por un concesiona-
rio Yamaha. El calor y los depósitos de
material provocan la erosión lenta de cual-
quier bujía, por lo que estas deben des-
montarse y revisar su funcionamiento de
acuerdo con el cuadro de mantenimiento
periódico y engrase. Además, el estado de
las bujías puede reflejar el estado del mo-
tor.
Compruebe que el aislamiento de porcela-
na que rodea al electrodo central en cada
bujía tenga un color canela de tono entre
medio y claro (éste es el color ideal cuando
se utiliza el vehículo normalmente) y que to-
das las bujías tengan el mismo color. Si al-
guna de las bujías presenta un color
claramente diferente, puede que el motor
no funcione adecuadamente. No trate de
diagnosticar usted mismo estas averías. En
lugar de ello, haga revisar el vehículo en un
concesionario Yamaha.
Si una bujía presenta signos de erosión del
electrodo y una acumulación excesiva de
carbono u otros depósitos, debe cambiar-
se.

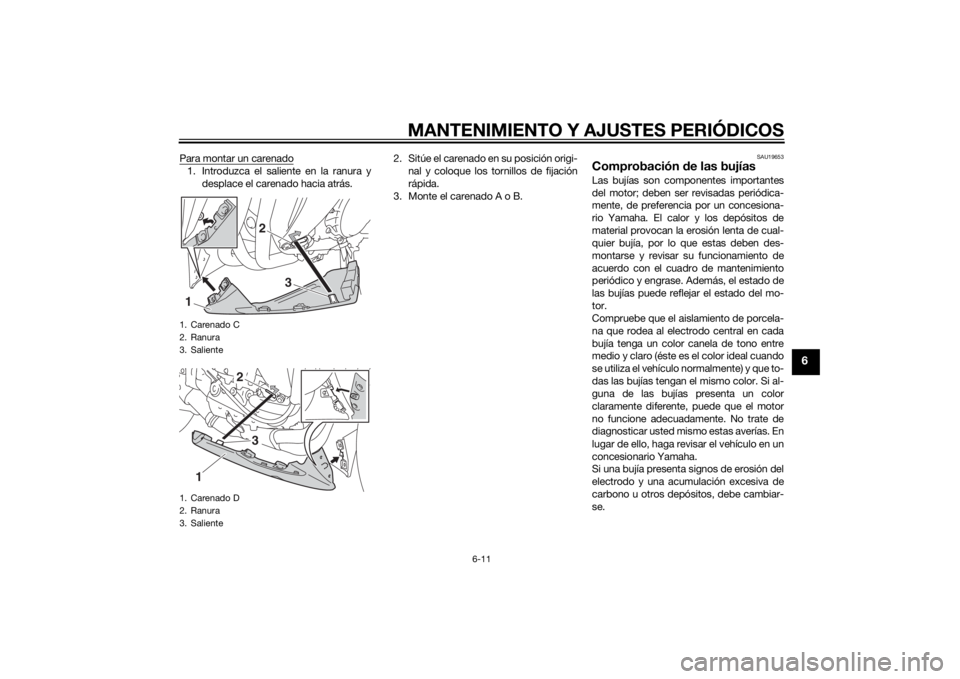

1. Carenado C
2. Ranura
3. Saliente
1. Carenado D
2. Ranura
3. Saliente
2
3
1
3
1
2
U2SGS0S0.book Page 11 Wednesday, June 12, 2013 6:08 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-12
6
Antes de montar una bujía, debe medir la
distancia entre electrodos de la misma con
una galga y ajustarla al valor especificado
según sea necesario.
Limpie la superficie de la junta de la bujía y
su superficie de contacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.
NOTASi no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4–1/2 vuel-
ta después de haberla apretado a mano.
No obstante, deberá apretar la bujía con el
par especificado tan pronto como sea po-
sible.ATENCIÓN
SCA10841
No utilice herramientas para retirar o co-
locar la tapa de bujía, ya que d e lo con-
trario el acopla dor de la bobina d e
encen did o pue de romperse. Pued e re-
sultar difícil de retirar la tapa d e bujía de-
bi do a que la junta de goma situad a en
su extremo aprieta mucho. Para retirar
la tapa d e bujía, simplemente gírela en
una y otra dirección mientras tira de ella;
para colocarla, gírela en una y otra d i-
rección mientras la empuja.
SAU47282
Aceite del motor y cartucho d el
filtro d e aceiteDebe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además,
debe cambiar el aceite y el cartucho del fil-
tro de aceite según los intervalos que se
especifican en el cuadro de mantenimiento
periódico y engrase.
Para comprobar el nivel de aceite del
motor 1. Sitúe el vehículo sobre una superficie horizontal y manténgalo en posición
vertical. Si está ligeramente inclinada
hacia un lado, la lectura puede resul-
tar errónea.
2. Arranque el motor, caliéntelo durante unos minutos y luego párelo.
3. Espere unos minutos para que el acei-
te se asiente y seguidamente observe
el nivel por la mirilla de control situada
en el lado inferior derecho del cárter.NOTAEl aceite del motor debe situarse entre las
marcas de nivel máximo y mínimo.
Bujía especifica da:
NGK/LMAR9E-J1. Distancia entre electrodos de la bujíaDistancia entre electro dos d e la bu-
jía: 0.6–0.7 mm (0.024–0.028 in)
Par de apriete:
Bujía: 13 Nm (1.3 m·kgf, 9.4 ft·lbf)
1
1
U2SGS0S0.book Page 12 Wednesday, June 12, 2013 6:08 PM
