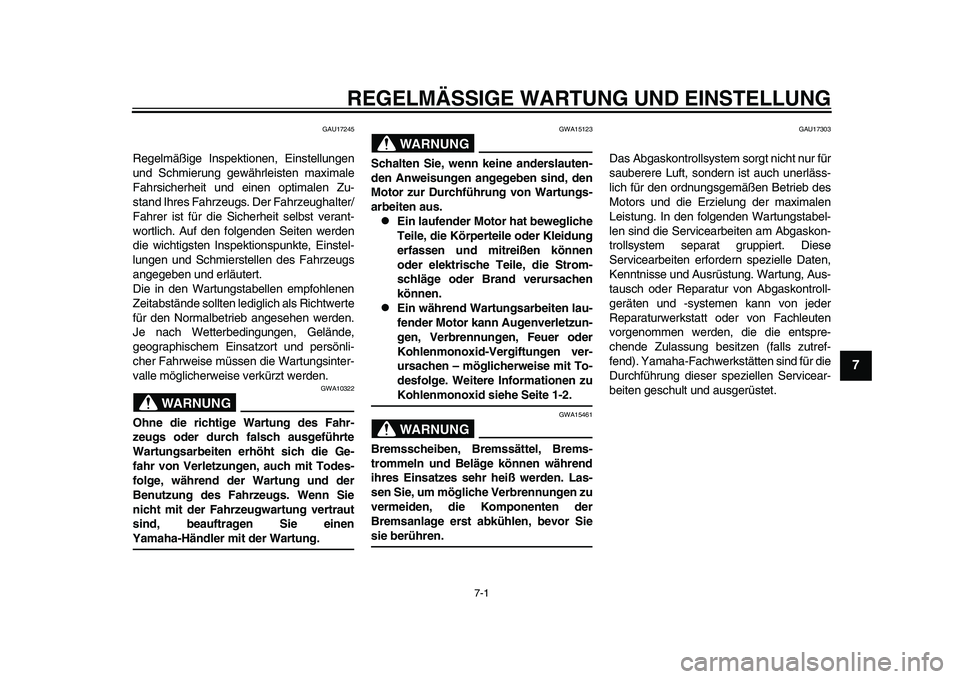

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
GAU17245
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughalter/
Fahrer ist für die Sicherheit selbst verant-
wortlich. Auf den folgenden Seiten werden
die wichtigsten Inspektionspunkte, Einstel-
lungen und Schmierstellen des Fahrzeugs
angegeben und erläutert.
Die in den Wartungstabellen empfohlenen
Zeitabstände sollten lediglich als Richtwerte
für den Normalbetrieb angesehen werden.
Je nach Wetterbedingungen, Gelände,
geographischem Einsatzort und persönli-
cher Fahrweise müssen die Wartungsinter-
valle möglicherweise verkürzt werden.
WARNUNG
GWA10322
Ohne die richtige Wartung des Fahr-
zeugs oder durch falsch ausgeführte
Wartungsarbeiten erhöht sich die Ge-
fahr von Verletzungen, auch mit Todes-
folge, während der Wartung und der
Benutzung des Fahrzeugs. Wenn Sie
nicht mit der Fahrzeugwartung vertraut
sind, beauftragen Sie einenYamaha-Händler mit der Wartung.
WARNUNG
GWA15123
Schalten Sie, wenn keine anderslauten-
den Anweisungen angegeben sind, den
Motor zur Durchführung von Wartungs-
arbeiten aus.
Ein laufender Motor hat bewegliche
Teile, die Körperteile oder Kleidung
erfassen und mitreißen können
oder elektrische Teile, die Strom-
schläge oder Brand verursachen
können.

Ein während Wartungsarbeiten lau-
fender Motor kann Augenverletzun-
gen, Verbrennungen, Feuer oder
Kohlenmonoxid-Vergiftungen ver-
ursachen – möglicherweise mit To-
desfolge. Weitere Informationen zuKohlenmonoxid siehe Seite 1-2.WARNUNG
GWA15461
Bremsscheiben, Bremssättel, Brems-
trommeln und Beläge können während
ihres Einsatzes sehr heiß werden. Las-
sen Sie, um mögliche Verbrennungen zu
vermeiden, die Komponenten der
Bremsanlage erst abkühlen, bevor Siesie berühren.
GAU17303
Das Abgaskontrollsystem sorgt nicht nur für
sauberere Luft, sondern ist auch unerläss-
lich für den ordnungsgemäßen Betrieb des
Motors und die Erzielung der maximalen
Leistung. In den folgenden Wartungstabel-
len sind die Servicearbeiten am Abgaskon-
trollsystem separat gruppiert. Diese
Servicearbeiten erfor dern spezielle Daten,
Kenntnisse und Ausrüstung. Wartung, Aus-
tausch oder Reparatur von Abgaskontroll-
geräten und -systemen kann von jeder
Reparaturwerkstatt oder von Fachleuten
vorgenommen werden, die die entspre-
chende Zulassung besitzen (falls zutref-
fend). Yamaha-Fachwerkstätten sind für die
Durchführung dieser speziellen Servicear-
beiten geschult und ausgerüstet.
2CR-9-GG.book 1 ページ ２０１５年５月１日　金曜日　午前１０時３０分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-2
1
2
3
4
5
67
8
9
10
11
12
GAU67090

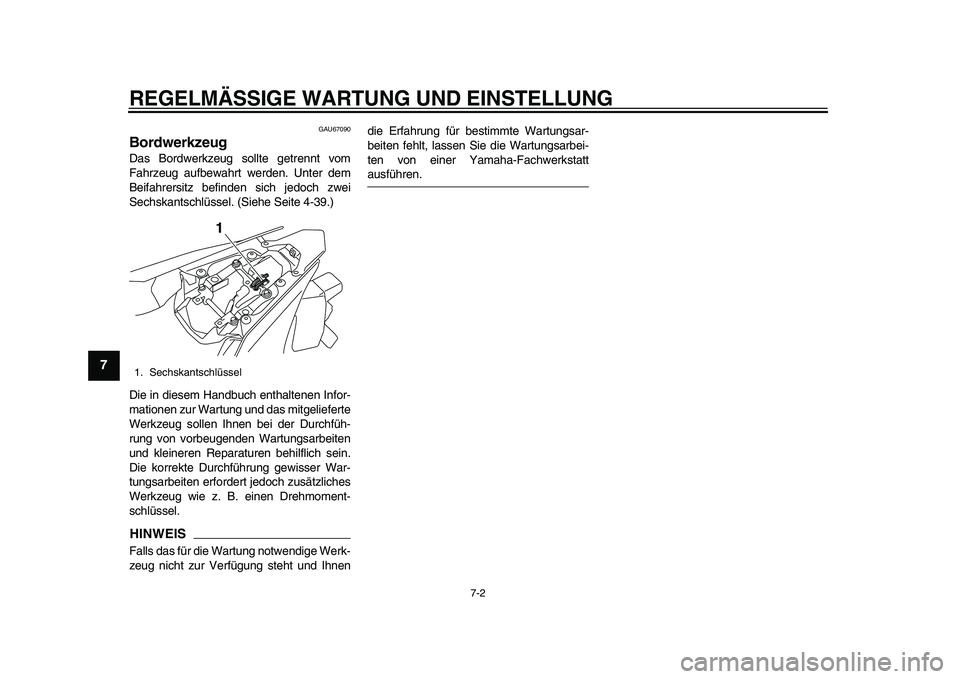

BordwerkzeugDas Bordwerkzeug sollte getrennt vom
Fahrzeug aufbewahrt werden. Unter dem
Beifahrersitz befinden sich jedoch zwei
Sechskantschlüssel. (Siehe Seite 4-39.)
Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das mitgelieferte
Werkzeug sollen Ihnen bei der Durchfüh-
rung von vorbeugenden Wartungsarbeiten
und kleineren Reparaturen behilflich sein.
Die korrekte Durchführung gewisser War-
tungsarbeiten erfordert jedoch zusätzliches
Werkzeug wie z. B. einen Drehmoment-
schlüssel.HINWEISFalls das für die Wartung notwendige Werk-
zeug nicht zur Verfügung steht und Ihnen die Erfahrung für bestimmte Wartungsar-
beiten fehlt, lassen Sie die Wartungsarbei-
ten von einer Yamaha-Fachwerkstatt
ausführen.
1. Sechskantschlüssel
1
2CR-9-GG.book 2 ページ ２０１５年５月１日　金曜日　午前１０時３０分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-3
1
2
3
4
5
678
9
10
11
12
GAU46862
HINWEIS
Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern bzw.
für UK den gefahrenen Meilen, durchgeführt wird.

Ab 50000 km (30000 mi) sind die Wartungsintervalle alle 10000 km (6000 mi) zu wiederholen.

Die mit einem Sternchen markierten Arbei ten erfordern Spezialwerkzeuge, besondere Daten und techni sche Fähigkeiten und solltendaher von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU46911

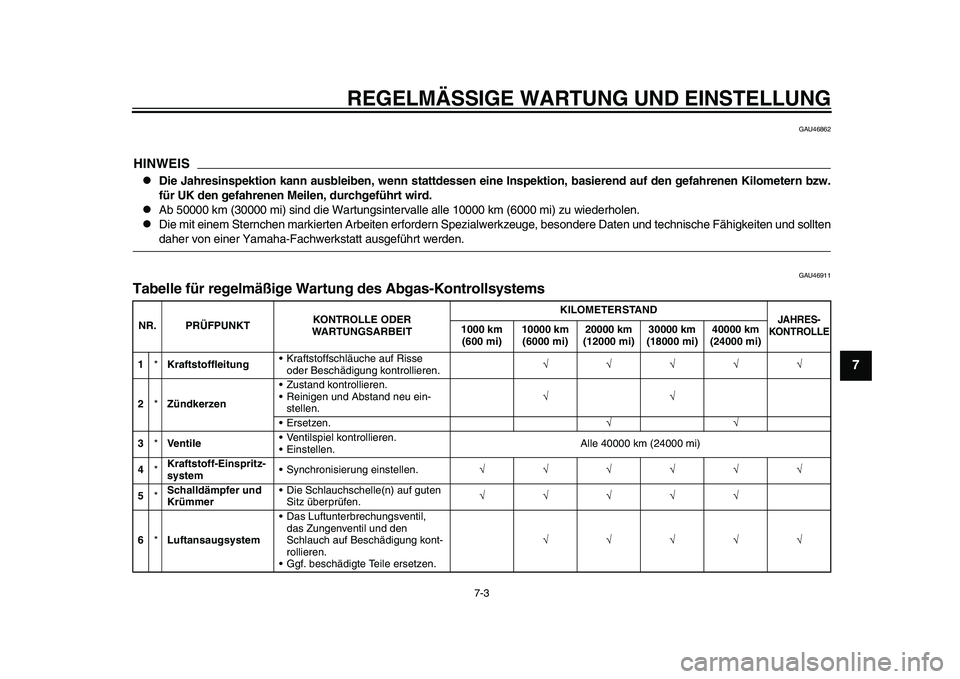

Tabelle für regelmäßige Wartung des Abgas-KontrollsystemsNR. PRÜFPUNKT KONTROLLE ODER
WARTUNGSARBEIT KILOMETERSTAND
JAHRES-
KONTROLLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Kraftstoffleitung Kraftstoffschläuche auf Risse
oder Beschädigung kontrollieren. 
2 *Zündkerzen Zustand kontrollieren.
Reinigen und Abstand neu ein-
stellen. 
Ersetzen. 
3 *Ventile Ventilspiel kontrollieren.
Einstellen. Alle 40000 km (24000 mi)
4 *Kraftstoff-Einspritz-
system Synchronisierung einstellen.

5 *Schalldämpfer und
Krümmer Die Schlauchschelle(n) auf guten
Sitz überprüfen. 
6 *Luftansaugsystem Das Luftunterbrechungsventil,
das Zungenventil und den
Schlauch auf Beschädigung kont-
rollieren.
Ggf. beschädigte Teile ersetzen. 
2CR-9-GG.book 3 ページ ２０１５年５月１日　金曜日　午前１０時３０分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-4
1
2
3
4
5
67
8
9
10
11
12
GAU1770M

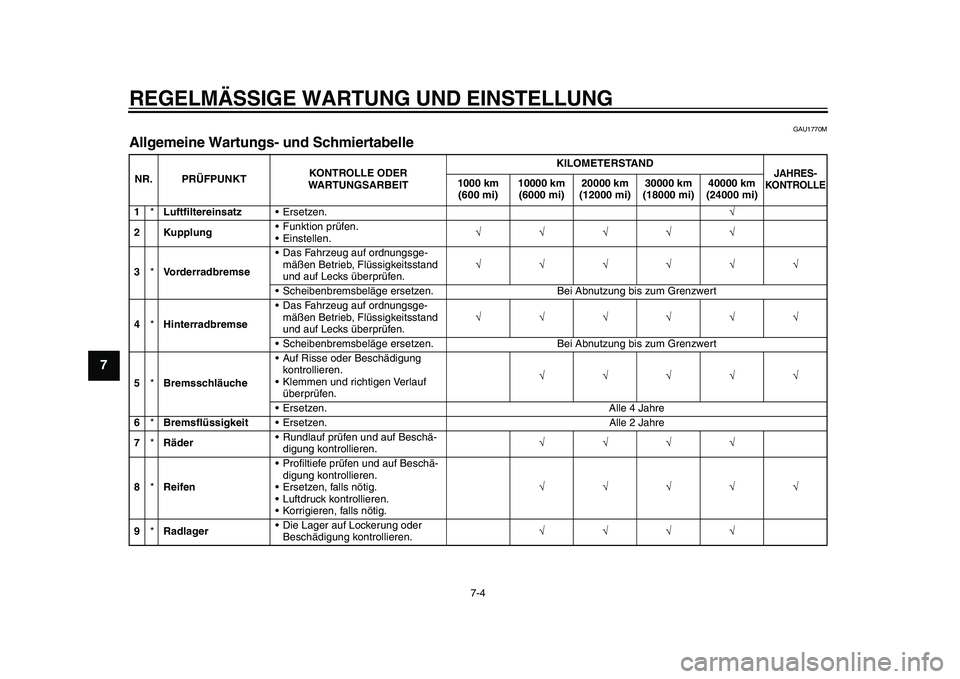

Allgemeine Wartungs- und SchmiertabelleNR. PRÜFPUNKT KONTROLLE ODER
WARTUNGSARBEIT KILOMETERSTAND
JAHRES-
KONTROLLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Luftfiltereinsatz Ersetzen. 
2 Kupplung Funktion prüfen.
Einstellen. 
3 *Vorderradbremse Das Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen. 
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
4 *Hinterradbremse Das Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen. 
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
5 *Bremsschläuche Auf Risse oder Beschädigung
kontrollieren.
Klemmen und richtigen Verlauf überprüfen. 
Ersetzen. Alle 4 Jahre
6 *Bremsflüssigkeit Ersetzen. Alle 2 Jahre
7 *Räder Rundlauf prüfen und auf Beschä-
digung kontrollieren. 
8 *Reifen Profiltiefe prüfen und auf Beschä-
digung kontrollieren.
Ersetzen, falls nötig.
Luftdruck kontrollieren.
Korrigieren, falls nötig. 
9 *Radlager Die Lager auf Lockerung oder
Beschädigung kontrollieren. 
2CR-9-GG.book 4 ページ ２０１５年５月１日　金曜日　午前１０時３０分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-5
1
2
3
4
5
678
9
10
11
12

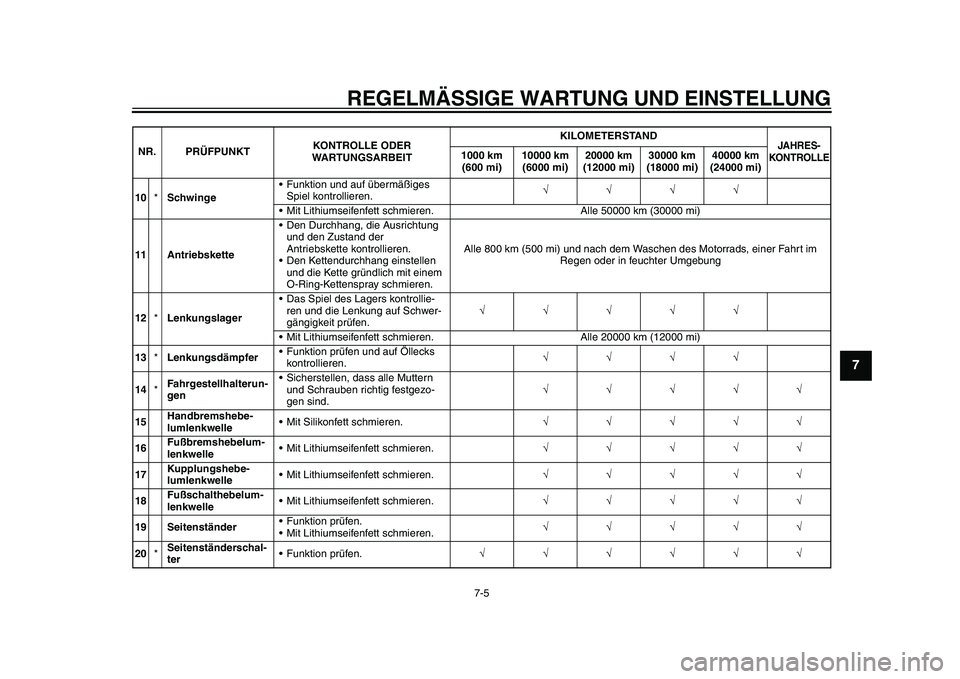

10 *Schwinge Funktion und auf übermäßiges
Spiel kontrollieren. 
Mit Lithiumseifenfett schmieren. Alle 50000 km (30000 mi)
11 Antriebskette Den Durchhang, die Ausrichtung
und den Zustand der
Antriebskette kontrollieren.
Den Kettendurchhang einstellen und die Kette gründlich mit einem
O-Ring-Kettenspray schmieren. Alle 800 km (500 mi) und nach dem Waschen des Motorrads, einer Fahrt im
Regen oder in feuchter Umgebung
12 *Lenkungslager Das Spiel des Lagers kontrollie-
ren und die Lenkung auf Schwer-
gängigkeit prüfen. 
Mit Lithiumseifenfett schmieren. Alle 20000 km (12000 mi)
13 *Lenkungsdämpfer Funktion prüfen und auf Öllecks
kontrollieren. 
14 *Fahrgestellhalterun-
gen Sicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind. 
15 Handbremshebe-
lumlenkwelle Mit Silikonfett schmieren.

16 Fußbremshebelum-
lenkwelle Mit Lithiumseifenfett schmieren.

17 Kupplungshebe-
lumlenkwelle Mit Lithiumseifenfett schmieren.

18 Fußschalthebelum-
lenkwelle Mit Lithiumseifenfett schmieren.

19 Seitenständer Funktion prüfen.
Mit Lithiumseifenfett schmieren. 
20 *Seitenständerschal-
ter Funktion prüfen.

NR. PRÜFPUNKT
KONTROLLE ODER
WARTUNGSARBEIT KILOMETERSTAND
JAHRES-
KONTROLLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
2CR-9-GG.book 5 ページ ２０１５年５月１日　金曜日　午前１０時３０分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-6
1
2
3
4
5
67
8
9
10
11
12

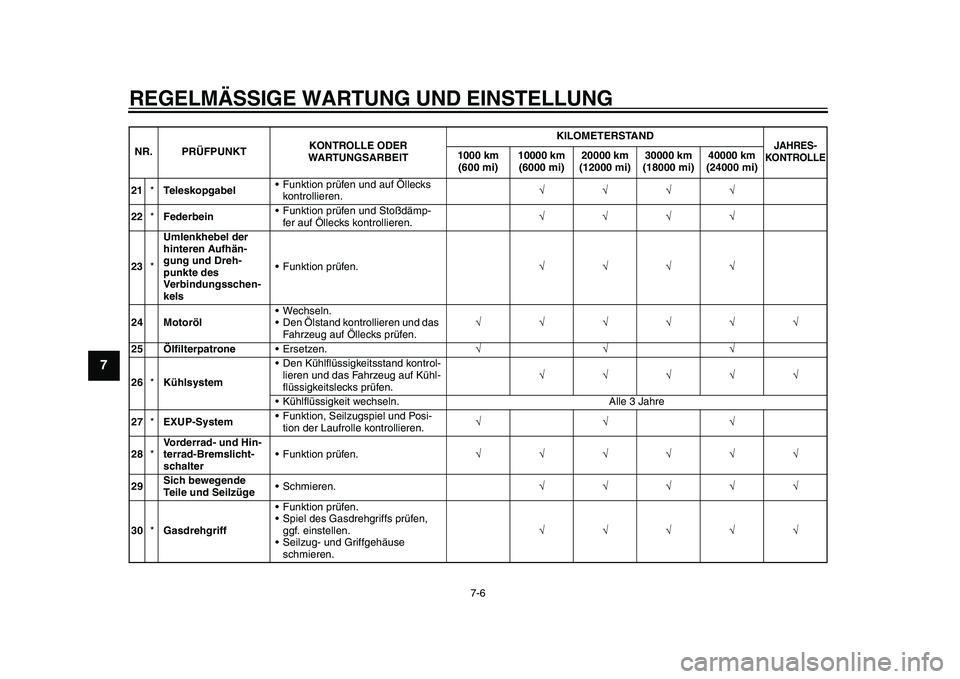

21 *Teleskopgabel Funktion prüfen und auf Öllecks
kontrollieren. 
22 *Federbein Funktion prüfen und Stoßdämp-
fer auf Öllecks kontrollieren. 
23 *Umlenkhebel der
hinteren Aufhän-
gung und Dreh-
punkte des
Verbindungsschen-
kels Funktion prüfen.

24 Motoröl Wechseln.
Den Ölstand kontrollieren und das
Fahrzeug auf Öllecks prüfen. 
25 Ölfilterpatrone Ersetzen. 
26 *Kühlsystem Den Kühlflüssigkeitsstand kontrol-
lieren und das Fahrzeug auf Kühl-
flüssigkeitslecks prüfen. 
Kühlflüssigkeit wechseln. Alle 3 Jahre
27 *EXUP-System Funktion, Seilzugspiel und Posi-
tion der Laufrolle kontrollieren. 
28 *Vorderrad- und Hin-
terrad-Bremslicht-
schalter Funktion prüfen.

29 Sich bewegende
Teile und Seilzüge Schmieren.

30 *Gasdrehgriff Funktion prüfen.
Spiel des Gasdrehgriffs prüfen,
ggf. einstellen.
Seilzug- und Griffgehäuse schmieren. 
NR. PRÜFPUNKT
KONTROLLE ODER
WARTUNGSARBEIT KILOMETERSTAND
JAHRES-
KONTROLLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
2CR-9-GG.book 6 ページ ２０１５年５月１日　金曜日　午前１０時３０分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-7
1
2
3
4
5
678
9
10
11
12
GAU18681
HINWEIS
Luftfilter
Der Luftfilter dieses Modells besitzt ein ölbeschichtetes Ei nweg-Papierelement, das nicht mit Druckluft gereinigt werden darf, um
Beschädigungen zu vermeiden.
Das Luftfilterelement muss häufiger ersetzt werden, wenn in ungewöhnlich feuchter oder staubiger Umgebung gefahren wird.

Wartung der hydraulische Bremsanlage
Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Bauteile des Hauptbremszylinde rs und Bremssattels erneuern und die Bremsflüssigkeit wechseln. Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.

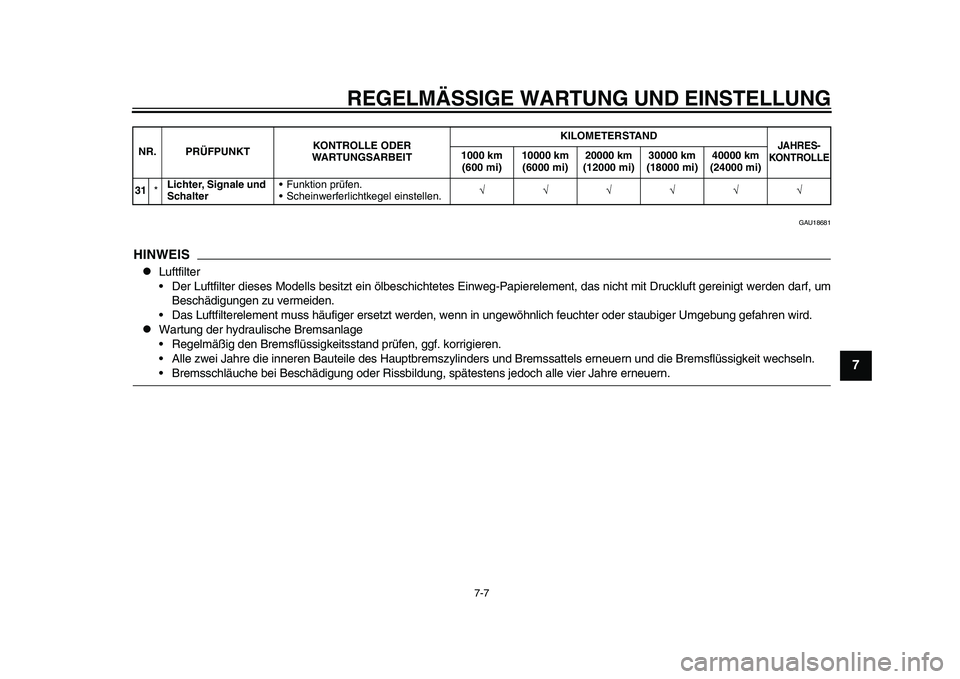

31*Lichter, Signale und
Schalter Funktion prüfen.
Scheinwerferlichtkegel einstellen.

NR. PRÜFPUNKT
KONTROLLE ODER
WARTUNGSARBEIT KILOMETERSTAND
JAHRES-
KONTROLLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
2CR-9-GG.book 7 ページ ２０１５年５月１日　金曜日　午前１０時３０分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-8
1
2
3
4
5
67
8
9
10
11
12
GAU18713
Verkleidungsteile und
Abdeckungen abnehmen und
montierenDie abgebildeten Abdeckungen und Ver-
kleidungsteile müssen für manche in die-
sem Kapitel beschriebenen Wartungs- und
Reparaturarbeiten abgenommen werden.
Für die Demontage und Montage der ein-
zelnen Abdeckungen und Verkleidungsteile
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.

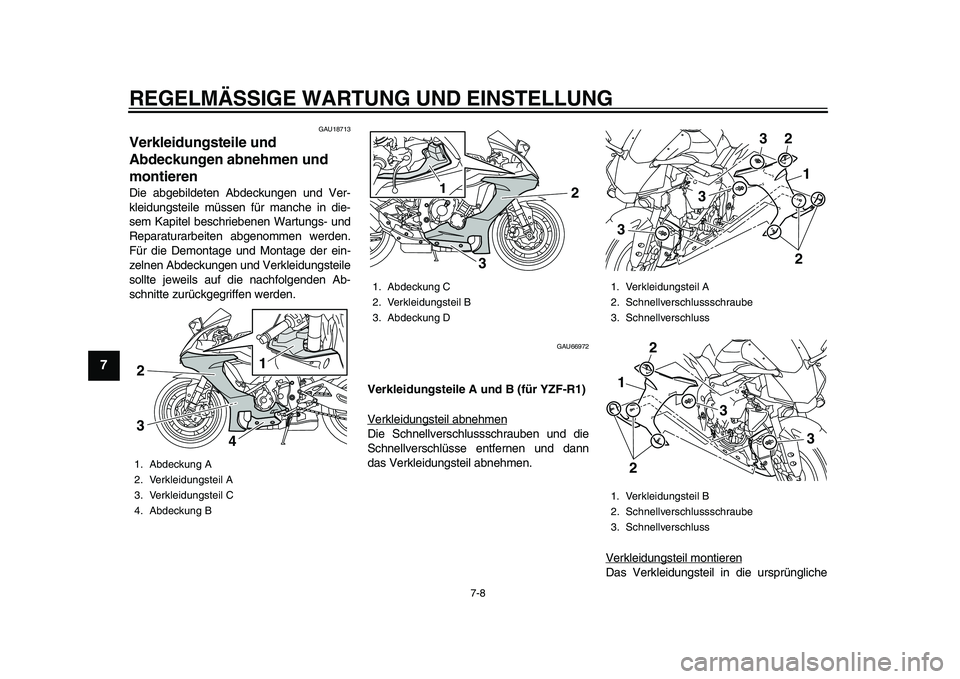

GAU66972

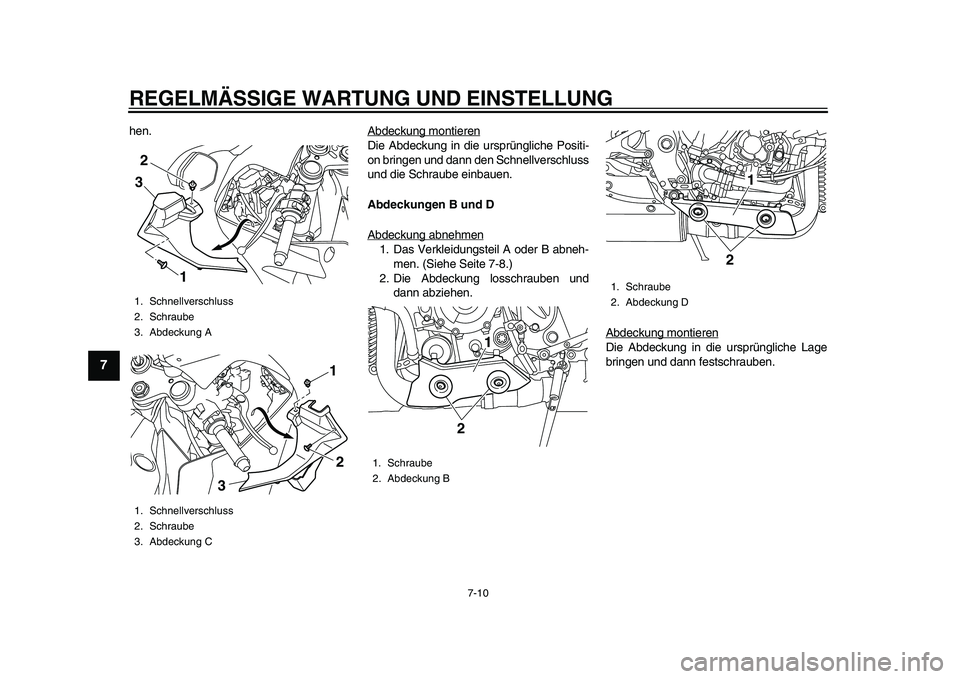

Verkleidungsteile A und B (für YZF-R1)
Verkleidungsteil abnehmenDie Schnellverschlussschrauben und die
Schnellverschlüsse entfernen und dann
das Verkleidungsteil abnehmen.
Verkleidungsteil montieren
Das Verkleidungsteil in die ursprüngliche
1. Abdeckung A
2. Verkleidungsteil A
3. Verkleidungsteil C
4. Abdeckung B
1
2
34
1. Abdeckung C
2. Verkleidungsteil B
3. Abdeckung D
1
2
3
1. Verkleidungsteil A
2. Schnellverschlussschraube
3. Schnellverschluss
1. Verkleidungsteil B
2. Schnellverschlussschraube
3. Schnellverschluss
1
2
3 2
3
3
1
2
3
2
3
2CR-9-GG.book 8 ページ ２０１５年５月１日　金曜日　午前１０時３０分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-9
1
2
3
4
5
678
9
10
11
12
Lage bringen und dann die Schnellver-
schlüsse und die Schnellverschlussschrau-
ben einbauen.

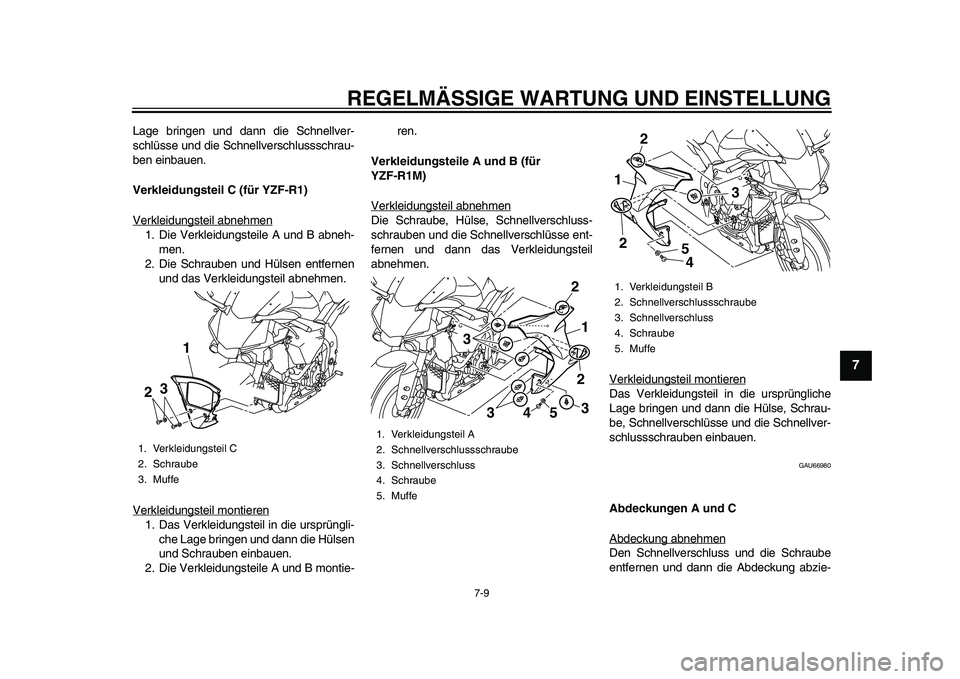

Verkleidungsteil C (für YZF-R1)
Verkleidungsteil abnehmen1. Die Verkleidungsteile A und B abneh- men.
2. Die Schrauben und Hülsen entfernen
und das Verkleidungsteil abnehmen.
Verkleidungsteil montieren1. Das Verkleidungsteil in die ursprüngli- che Lage bringen und dann die Hülsen
und Schrauben einbauen.
2. Die Verkleidungsteile A und B montie- ren.
Verkleidungsteile A und B (für
YZF-R1M)
Verkleidungsteil abnehmen
Die Schraube, Hülse, Schnellverschluss-
schrauben und die Schnellverschlüsse ent-
fernen und dann das Verkleidungsteil
abnehmen.
Verkleidungsteil montieren
Das Verkleidungsteil in die ursprüngliche
Lage bringen und dann die Hülse, Schrau-
be, Schnellverschlüsse und die Schnellver-
schlussschrauben einbauen.
GAU66980
Abdeckungen A und C
Abdeckung abnehmenDen Schnellverschluss und die Schraube
entfernen und dann die Abdeckung abzie-
1. Verkleidungsteil C
2. Schraube
3. Muffe
3
2 1
1. Verkleidungsteil A
2. Schnellverschlussschraube
3. Schnellverschluss
4. Schraube
5. Muffe
2
3
2
3
3
45
1
1. Verkleidungsteil B
2. Schnellverschlussschraube
3. Schnellverschluss
4. Schraube
5. Muffe1 2
3
4
5
2
2CR-9-GG.book 9 ページ ２０１５年５月１日　金曜日　午前１０時３０分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-10
1
2
3
4
5
67
8
9
10
11
12
hen. Abdeckung montieren
Die Abdeckung in die ursprüngliche Positi-
on bringen und dann den Schnellverschluss
und die Schraube einbauen.
Abdeckungen B und D
Abdeckung abnehmen1. Das Verkleidungsteil A oder B abneh-
men. (Siehe Seite 7-8.)
2. Die Abdeckung losschrauben und dann abziehen.
Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
1. Schnellverschluss
2. Schraube
3. Abdeckung A
1. Schnellverschluss
2. Schraube
3. Abdeckung C
1
2
3
1
2
3
1. Schraube
2. Abdeckung B
1
2
1. Schraube
2. Abdeckung D
1
2
2CR-9-GG.book 10 ページ ２０１５年５月１日　金曜日　午前１０時３０分
