Periodiskt underhåll och justering
7-20
1
2
3
4
5
678
9
10
11
12
VARNING
MWA10601
Denna motorcykel är utrustad med “su-
per-high-speed” däck. Beakta följande
punkter för att du ska få ut så mycket
som möjligt av dessa däck.
Använd bara de specificerade er-
sättningsdäcken. Andra däck kan
explodera vid körning i höga hastig- heter.

Helt nya däck kan ha ett relativt då-
ligt grepp på vissa underlag innan
de är inkörda. Det är därför inte
lämpligt att köra med höga hastig-
heter utan köra sparsamt de första
100 km (60 mi) efter det att ett nytt
däck monteras.

Däcken måste vara uppvärmda inn-
an du kan köra med höga hastighe-
ter.

Anpassa alltid lufttrycket beroendepå körförhållanden.
MAU66460
Gjutna magnesiumfälgarFör att du ska få ut maximal prestanda, håll-
barhet och säkerhet på din motorcykel bör
du observera följande om hjulen.
Kontrollera fälgkanterna så att de inte
är spruckna, krokiga eller skadade före
varje körning. Om de är skadade, låt
en Yamaha-återförsäljare byta hjulet.
Försök inte att reparera ett hjul själv.
Ett deformerat eller sprucket hjul mås-
te bytas.

Hjulet bör balanser
as om du har bytt
fälg eller däck. Ett obalanserat hjul kan
ge upphov till dåliga prestanda, be-
svärliga hanteri ngsegenskaper och
förkortad livslängd på däcket.
Fälgarna är tillverkade av magnesium och
kräver särskild skötsel.

När hjulet balanseras ska du använda
vikter som trycks på för att undvika att
hjulet repas.

Kontrollera regelbundet efter hack och
repor på hjulet. Använd bättringsfärg
eller ett annat tätningsmedel för att för-
hindra korrosion.

Följ instruktionerna för rengöring på si-
dan 8-1.
Framdäck:
Storlek: 120/70 ZR17MC (58W)
Tillverkare/modell:
BRIDGESTONE/BATTLAX RA-
CING STREET RS10F
PIRELLI/DIABLO SUPERCORSA
SP (YZF-R1)
Bakdäck: Storlek:
190/55 ZR17M/C (75W) (YZF-R1)
200/55 ZR17M/C (78W)
(YZF-R1M)
Tillverkare/modell: BRIDGESTONE/BATTLAX RA-
CING STREET RS10R
PIRELLI/DIABLO SUPERCORSA
SP (YZF-R1)
FRAM och BAK:
Luftventil: TR412
Ventilhus:
#9100 (original)
2CR-9-M1.book 20 ページ ２０１５年１０月６日　火曜日　午後１時３２分

Periodiskt underhåll och justering
7-21
1
2
3
4
5
67
8
9
10
11
12
MAU67341
Justering av
kopplingshandtagets spelKopplingshandtagets spel bör vara
10.0–15.0 mm (0.39–0.59 in) enligt bilden.
Kontrollera regelbundet kopplingshandta-
gets spel och justera det vid behov enligt
följande.
För att öka kopplingshandtagets spel ska
justerbulten på kopplingshandtaget vridas i
riktning (a). För att minska kopplingshand-
tagets spel ska justerbulten vridas i riktning
(b).TIPSOm kopplingshandtagets spel inte kan jus-teras enligt ovan, gör på följande sätt. 1. Vrid justerbulten på kopplingshandta-
get i riktning (a) för att lossa kopplings-
kabeln.
2. Ta bort kåpa B. (Se sidan 7-8.)
3. Lossa låsmuttern längre ner på kopp-
lingsvajern.
4. För att öka kopplingshandtagets spel ska justermuttern för kopplingshandta-
gets spel vridas i riktning (a). För att
minska kopplingshandtagets spel ska
justermuttern vridas i riktning (b).
5. Dra åt låsmuttern.
6. Montera kåpan.
MAU37914
Kontroll av bromshandtagets
spelDet får inte finnas något fritt spel i bromsreg-
laget. Låt en Yamaha-återförsäljare kontrol-
lera bromssystemet om spel finns.
VARNING
MWA14212
En mjuk och svampig känsla i broms-
handtaget tyder på att det finns luft i
bromssystemet. Om det finns luft i
bromssystemet ska du låta en
Yamaha-återförsäljare avlufta systemet
innan du använder fordonet. Luft i
bromssystemet försämrar bromsverkanoch kan leda till att du tappar kontrollen.
1. Justeringsbult för kopplingshandtagets
spel
2. Kopplingshandtagets spel
1
2 (a)
(b)
1. Låsmutter
2. Justeringsmutter för kopplingshandtagets
spel
1 2
(a)(b)
1. Inget spel i bromshandtaget
1
2CR-9-M1.book 21 ページ ２０１５年１０月６日　火曜日　午後１時３２分

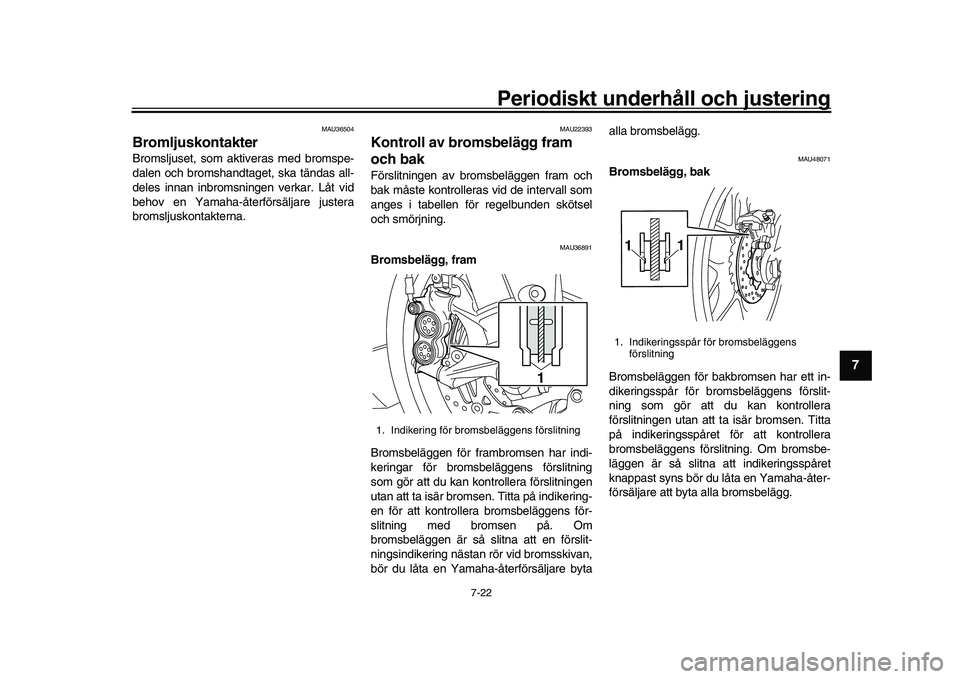

Periodiskt underhåll och justering
7-22
1
2
3
4
5
678
9
10
11
12
MAU36504
BromljuskontakterBromsljuset, som aktiveras med bromspe-
dalen och bromshandtaget, ska tändas all-
deles innan inbromsningen verkar. Låt vid
behov en Yamaha-åter försäljare justera
bromsljuskontakterna.
MAU22393
Kontroll av bromsbelägg fram
och bakFörslitningen av brom sbeläggen fram och
bak måste kontrolleras vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.
MAU36891
Bromsbelägg, fram
Bromsbeläggen för frambromsen har indi-
keringar för bromsbeläggens förslitning
som gör att du kan kontrollera förslitningen
utan att ta isär bromsen. Titta på indikering-
en för att kontrollera bromsbeläggens för-
slitning med bromsen på. Om
bromsbeläggen är så slitna att en förslit-
ningsindikering nästan rör vid bromsskivan,
bör du låta en Yamaha-återförsäljare byta alla bromsbelägg.
MAU48071
Bromsbelägg, bak
Bromsbeläggen för bakbromsen har ett in-
dikeringsspår för bromsbeläggens förslit-
ning som gör att du kan kontrollera
förslitningen utan att ta isär bromsen. Titta
på indikeringsspåret för att kontrollera
bromsbeläggens förslitning. Om bromsbe-
läggen är så slitna att indikeringsspåret
knappast syns bör du låta en Yamaha-åter-
försäljare att byta alla bromsbelägg.
1. Indikering för bromsbeläggens förslitning
1
1. Indikeringsspår för bromsbeläggens
förslitning
1
1
2CR-9-M1.book 22 ページ ２０１５年１０月６日　火曜日　午後１時３２分

Periodiskt underhåll och justering
7-23
1
2
3
4
5
67
8
9
10
11
12
MAU22582
Kontroll av bromsvätskenivånKontrollera att bromsvätskenivån är över
miniminivån före varje körning. Kontrollera
att bromsvätskenivån ligger vid behållarens
övre del. Fyll på bromsvätska vid behov.
Frambroms Bakbroms
VARNING
MWA15991
Felaktigt underhåll kan leda till att brom-
sarna inte fungerar. Beakta följande:
För lite bromsvätska kan göra att
luft tränger in i bromssystemet vil-
ket försämrar bromsförmågan.

Rengör påfyllningslocket innan det
tas bort. Använd bara DOT
4-bromsvätska från en förseglad
behållare.

Använd bara den specificerade
bromsvätskan, annars kan gummi-
tätningarna försämras vilket leder
till läckage.

Fyll på med samma bromsvätska
som redan finns i systemet. Om du
fyller på en annan bromsvätska än
DOT 4 kan det leda till en farlig ke-
misk reaktion.

Var försiktig så att du inte får in vat-
ten när du fyller på bromsvätska.
Vatten sänker bromsvätskans kok-
punkt kraftigt och kan resultera iånglås.
VIKTIGT
MCA17641
Bromsvätska kan skada lackerade ytor
och plastdetaljer. Torka alltid upp ut-spilld bromsvätska omedelbart.
När bromsbeläggen slits är det naturligt att
bromsvätskenivå
n gradvis sjunker. En låg
bromsvätskenivå kan tyda på slitna broms-
belägg och/eller läckor i bromssystemet,
kom därför ihåg att kontrollera bromsbeläg-
gens förslitning och om det finns läckor i
bromssystemet. Om bromsvätskenivån
sjunker plötsligt bör du be en Yamaha-åter-
försäljare att kontrollera orsaken innan du
kör fordonet.
1. Min-markering
1
1. Min-markeringS pecificerad bromsvätska:
DOT 4
1
2CR-9-M1.book 23 ページ ２０１５年１０月６日　火曜日　午後１時３２分

Periodiskt underhåll och justering
7-24
1
2
3
4
5
678
9
10
11
12
MAU22733
Byte av bromsvätskaLåt en Yamaha-återförsäljare byta broms-
vätskan vid de intervall som anges under
OBS i tabellen för regelbunden skötsel och
smörjning. Dessutom bör oljetätningarna i
huvudcylinder och bromsok bytas samt
bromsslangar bytas vid de intervall som
anges nedan eller om bromssystemet är
skadat eller läcker.
Oljetätningar: Byt vartannat år.

Bromsslangar: Byt vart fjärde år.
MAU22762
KedjespänningKedjespänningen bör ko ntrolleras och
eventuellt justeras före varje körning.
MAU22779
För att kontrollera kedjespänningen 1. Ställ motorcykeln på sitt sidostöd.TIPSNär du kontrollerar och justerar kedjespän-ningen bör motorcykeln vara obelastad.
2. Lägg växeln i neutralläge.
3. Mät kedjespänningen som visas på bilden. 4. Om kedjespänningen inte stämmer
måste den justeras enligt följande.
MAU34318
För att justera kedjespänningen
Rådgör med en av Yamahas återförsäljare
innan du justerar kedjespänningen.1. Lossa axelmuttern och låsmuttern på båda sidor om svingarmen.
2. För att sträcka kedjan, vrid justerbulten för kedjespänning på båda sidor om
svingarmen i riktning (a). För att lossa
kedjan, vrid justerbulten på båda sidor
om svingarmen i riktning (b), och tryck
bakhjulet framåt. VIKTIGT: En felak-
tig kedjespänning kan belasta mo-
torn för mycket såväl som andra
vitala delar på motorcykeln, vilket
kan leda till att kedjan kuggar över
eller brister. För att hindra att detta
inträffar bör du se till att kedjespän-
ningen håller sig inom specifikatio-
nerna.
[MCA10572]
TIPSAnvänd riktmarkeringarna på båda sidor om
svingarmen och kontrollera att båda kedje-
sträckarna är i samma läge så att hjulet blirrätt inriktat.
Kedjespänning:
25.0–35.0 mm (0.98–1.38 in)
1. Kedjespänning
1
2CR-9-M1.book 24 ページ ２０１５年１０月６日　火曜日　午後１時３２分

Periodiskt underhåll och justering
7-25
1
2
3
4
5
67
8
9
10
11
12
3. Dra åt axelmuttern och dra sedan åt låsmuttrarna till angivet moment.
4. Kontrollera att k edjesträckarna är i
samma läge, att kedjespänningen är
korrekt och att kedjan rör sig obehind-
rat.
MAU23026
Rengöring och smörjning av
kedjanKedjan måste rengöras och smörjas in vid
de intervall som anges i tabellen för regel-
bunden skötsel och smörjning. I annat fall
kommer den snabbt att slitas ut, speciellt
om du kör i dammiga eller fuktiga områden.
Kedjan sköts enligt följande.VIKTIGT
MCA10584
Kedjan måste smörjas in efter tvättning
av motorcykeln, efter körning i regn elleri fuktiga områden.
1. Gör rent kedjan med fotogen och en li- ten mjuk borste. VIKTIGT: För att inte
skada O-ringarna får inte kedjan gö-
ras ren med ångtvätt, hög-
tryckstvätt eller olämpliga
lösningsmedel.
[MCA11122]
2. Torka av kedjan så att den blir torr.
3. Smörj in kedjan ordentligt med ett
smörjmedel som är anpassat för ked-
jor med O-ring. VIKTIGT: Använd
inte motorolja eller annat smörjme-
del på kedjan eftersom de kan inne-
hålla substanser som kan skada
O-ringarna.
[MCA11112] MAU23098
Kontroll och smörjning av kablarAlla reglagekablars funktion och skick bör
kontrolleras före varje körning och kabelän-
darna bör smörjas vid behov. Om någon
reglagekabel är
skadad eller inte går lätt, låt
en Yamaha-återförsäljare kontrollera eller
byta den. VARNING! Skada på kablarnas
yttre hölje kan ge upphov till att det bör-
jar rosta vilket kan medföra att rörelsen
kan kärva. Byt ut skadade kablar så
snart som möjligt för att undvika farliga
körförhållanden.
[MWA10712]
1. Axelmutter
2. Kedjesträckare
3. Justerbult för kedjespänningen
4. Låsmutter
5. RiktmarkeringarÅtdragningsmoment: Axelmutter:
190 Nm (19 m·kgf, 137 ft·lbf)
Låsmutter: 16 Nm (1.6 m·kgf, 12 ft·lbf)
1
2 3
45
(a)
(b)
Rekommenderat smörjmedel: Yamaha cable lubricant eller annat
lämpligt smörjmedel för kabel
2CR-9-M1.book 25 ページ ２０１５年１０月６日　火曜日　午後１時３２分

Periodiskt underhåll och justering
7-26
1
2
3
4
5
678
9
10
11
12

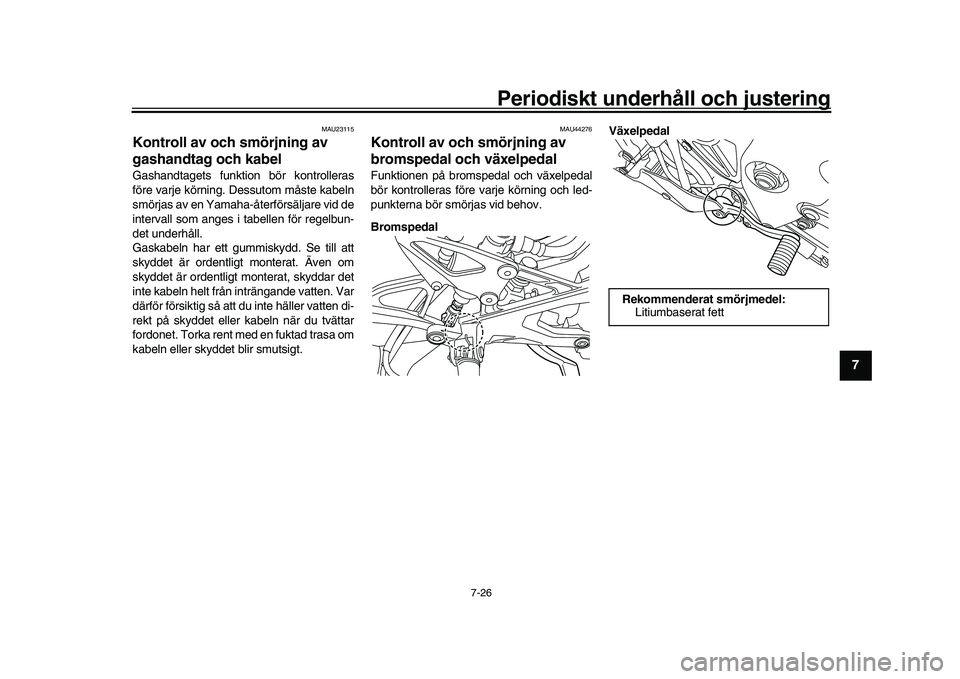

MAU23115
Kontroll av och smörjning av
gashandtag och kabelGashandtagets funktion bör kontrolleras
före varje körning. Dessutom måste kabeln
smörjas av en Yamaha-återförsäljare vid de
intervall som anges i tabellen för regelbun-
det underhåll.
Gaskabeln har ett gummiskydd. Se till att
skyddet är ordentligt monterat. Även om
skyddet är ordentligt monterat, skyddar det
inte kabeln helt från inträngande vatten. Var
därför försiktig så att du inte häller vatten di-
rekt på skyddet eller kabeln när du tvättar
fordonet. Torka rent med en fuktad trasa om
kabeln eller skyddet blir smutsigt.
MAU44276
Kontroll av och smörjning av
bromspedal och växelpedalFunktionen på bromspedal och växelpedal
bör kontrolleras före varje körning och led-
punkterna bör smörjas vid behov.
Bromspedal Växelpedal
Rekommenderat smörjmedel:
Litiumbaserat fett
2CR-9-M1.book 26 ページ ２０１５年１０月６日　火曜日　午後１時３２分

Periodiskt underhåll och justering
7-27
1
2
3
4
5
67
8
9
10
11
12
MAU23144
Kontroll av och smörjning av
broms- och kopplingshandtagFunktionen på broms- och kopplingshand-
tag bör kontrolleras före varje körning och
ledpunkterna bör smörjas vid behov.
Bromshandtag Kopplingshandtag
MAU23203
Kontroll och smörjning av
sidostödFunktionen på sidostödet bör kontrolleras
före varje körning och ledpunkten och kon-
taktytorna metall-mot-metall bör smörjas vid
behov.
VARNING
MWA10732
Om sidostödet inte går att fälla upp eller
ned lätt bör du låta en Yamaha-återför-
säljare kontrollera eller reparera det. An-
nars kan sidostödet komma i kontakt
med marken och störa föraren, som dåkan förlora kontrollen över motorcykeln.
Rekommenderade smörjmedel:
Bromshandtag:Silikonbaserat fett
Kopplingshandtag:
Litiumbaserat fett
Rekommenderat smörjmedel: Litiumbaserat fett
2CR-9-M1.book 27 ページ ２０１５年１０月６日　火曜日　午後１時３２分

Periodiskt underhåll och justering
7-28
1
2
3
4
5
678
9
10
11
12
MAUM1653
S mörjning av svingarmens
ledpunkterSvingarmens ledpunkter måste smörjas av
en Yamaha-återförsäljare vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
MAU23273
Kontroll av framgaffelnFramgaffelns skick och funktion måste kon-
trolleras enligt följande vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.
För att kontrollera skicket
Kontrollera om innerr ören är repiga, skada-
de eller om det läcker olja.
För att kontrolle ra funktionen
1. Ställ fordonet på ett plant underlag och håll det upprätt. VARNING! Se till att
fordonet står stadigt så att det inte
faller omkull och orsakar person-
skador.
[MWA10752]
2. Bromsa med frambromsen och tryck
ner styret flera gånger och kontrollera
att framgaffeln mjukt trycks ihop och
går upp igen.
VIKTIGT
MCA10591
Om du ser någon skada eller om fram-
gaffeln inte går mjukt, låt en
Yamaha-återförsäljare kontrollera ellerreparera den.
Rekommenderat smörjmedel: Litiumbaserat fett
2CR-9-M1.book 28 ページ ２０１５年１０月６日　火曜日　午後１時３２分

Periodiskt underhåll och justering
7-29
1
2
3
4
5
67
8
9
10
11
12
MAU23285
Kontroll av styrningenSlitna eller lösa styrlager kan vara farligt.
Därför måste styrningens funktion kontrolle-
ras enligt följande vid de intervall som ang-
es i tabellen för regelbunden skötsel och
smörjning. 1. Lyft upp framhjulet från marken. (Se si-
dan 7-33.) VARNING! Se till att for-
donet står stadigt så att det inte
faller omkull och orsakar person-
skador.
[MWA10752]
2. Fatta tag i framgaffelns nederdel och
försök att röra den fram och tillbaka.
Om du känner något glapp bör du låta
en Yamaha-återförsäljare kontrollera
eller reparera styrningen.
MAU23292
Kontroll av hjullagerHjullagren fram och bak måste kontrolleras
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning. Om du
känner något glapp i ett hjulnav eller om hju-
let inte snurrar lätt, låt en Yamaha-återför-
säljare kontrollera hjullagren.
MAU68230
BatteriVIKTIGT
MCA22960
Använd bara det originalbatteri från
YAMAHA som specificeras. Om du an-
vänder ett annat batteri kan det bli fel påIMU och motorn kan stanna.
Batteriet sitter placerat under förarsadeln.
(Se sidan 4-34.)VIKTIGT
MCA22970
IMU-enheten är placerad under batteriet.
Den kan inte underhållas av användaren
och är mycket känslig, därför avråder vi
dig från att ta bort batterilådan eller att1. Batteriets plusledning (röd)
2. Batteriets minusledning (svart)
3. Batteri
1
2
3
2CR-9-M1.book 29 ページ ２０１５年１０月６日　火曜日　午後１時３２分
