YAMAHA YZF-R1 2016 Manuale de Empleo (in Spanish)

Mantenimiento y ajustes periódicos7-34
1
2
3
4
5
678
9
10
11
12
Almacenamiento de la batería 1. Si no va a utilizar el vehículo durante
más de un mes, desmonte la bate-
ría, cárguela completamente y guár-
dela en un lugar fresco y seco.
ATENCIÓN: Cuando extraiga la
batería, asegúrese de que la llave
esté girada a “OFF” y, a continua-
ción, desconecte el cable negati-
vo antes de desconectar el cable
positivo.
[SCA16303]
2. Si va a guardar la batería durante más de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an- tes de instalarla. ATENCIÓN: Cuando
vaya a instalar la batería, verifique
que la llave se encuentre en la posi-
ción “OFF” y, a continuación, co-
necte el cable positivo antes de
conectar el negativo.
[SCA16841]
4. Una vez instalada la batería, verifique que los cables estén correctamente
conectados a los bornes.ATENCIÓN
SCA16531
Mantenga siempre la batería cargada. El
almacenamiento de una batería descar-
gada puede dañarla de forma irrepara-ble.
SAU66592
Cambio de fusiblesEl fusible principal y el fusible del motor del
ABS están situados debajo del asiento del
conductor.
Para acceder al fusible del motor del ABS1. Desmonte el asiento del pasajero y el del conductor. (Vease la
página 4-37.)
2. Desmonte el panel extrayendo los tor- nillos. 3. Tire hacia arriba de la tapa del relé de
arranque para retirarla.
Las cajas de fusibles, que contienen los fu-
sibles para cada circuito, están situadas de-
bajo del panel A. (Vease la página 7-9.)1. Fusible principal
2. Fusible del motor del ABS
3. Tapa del relé del motor de arranque
4. Fusible de repuesto del motor del ABS1 2
4
3
1. Tornillo
2. Panel
1. Tapa del relé del motor de arranque1
1
2
1
2CR-9-S1.book 34 ページ ２０１５年８月３１日　月曜日　午前９時２４分

Mantenimiento y ajustes periódicos
7-35
1
2
3
4
5
67
8
9
10
11
12
Si un fusible está fundido, cámbielo del
modo siguiente. 1. Gire la llave a la posición “OFF” y des- active el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale uno nuevo del amperaje especificado.
ADVERTENCIA! Para evitar una
avería grave del sistema eléctrico y
posiblemente un incendio, no utili-
ce un fusible con un amperaje su-
perior al recomendado.
[SWA15132]
1. Fusible de luces de emergencia
2. Fusible del sistema de inyección de gasolina
3. Fusible de la válvula de mariposa electrónica
4. Fusible de repuesto
5. Fusible secundario del motor del ventilador del radiador
6. Fusible del motor del ventilador del radiador
7. Fusible de reserva
1
2
3
4
5
6 7
1. Fusible del encendido
2. Fusible del sistema de intermitencia
3. Fusible de la ECU del ABS
4. Fusible del solenoide del ABS
5. Fusible del faro
6. Fusible terminal 1
7. Fusible de reserva
8. Fusible de la SCU (YZF-R1M)
1
23
45
6
7
8
7
Fusibles especificados:
Fusible principal:50.0 A
Fusible terminal 1:
2.0 A
Fusible del faro: 7.5 A
Fusible del sistema de intermitencia: 7.5 A
Fusible de encendido:
15.0 A
Fusible del motor del ventilador del
radiador: 15.0 A
Fusible del motor del ventilador del
radiador auxiliar: 10.0 A
Fusible del motor del sistema ABS: 30.0 A
Fusible de la luz de aviso de peligro: 7.5 A
Fusible ABS ECU:
7.5 A
Fusible del solenoide del ABS: 15.0 A
Fusible SCU: 7.5 A (YZF-R1M)
Fusible del sistema de inyección de
gasolina:
15.0 A
Fusible de repuesto: 7.5 A
Fusible de la válvula de la mariposa
eléctrica: 7.5 A
2CR-9-S1.book 35 ページ ２０１５年８月３１日　月曜日　午前９時２４分

Mantenimiento y ajustes periódicos7-36
1
2
3
4
5
678
9
10
11
12
3. Gire la llave a la posición “ON” y active el circuito eléctrico en cuestión para
comprobar que el di spositivo funcione.
4. Si el fusible se funde de nuevo inme- diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
SAU67121
Luces del vehículoEste modelo está equipado con alumbrado
LED completo.
Los faros, las luces de posición, los intermi-
tentes, la luz de freno/piloto trasero y la luz
de la matrícula son todos LED. No hay nin-
guna bombilla que pueda cambiar el usua-
rio.
Si una luz no se enciende, compruebe los
fusibles y, a continuación, haga revisar el
vehículo en un concesionario Yamaha.ATENCIÓN
SCA16581
No pegue ningún tipo de película colo-
reada o adhesivos sobre la óptica del fa-ro.
NOTA
El faro derecho se enciende cuando
se pulsa el interruptor Pass/LAP “ /
LAP” o el conmutador de la luz de cru-
ce/carretera se sitúa en “ ” (luz de
carretera).

Las luces de posición están diseñadas
para apagarse progresivamente cuan-do la R1 se estaciona.
1. Luz de posición
2. Faro
12
1
2
2CR-9-S1.book 36 ページ ２０１５年８月３１日　月曜日　午前９時２４分

Mantenimiento y ajustes periódicos
7-37
1
2
3
4
5
67
8
9
10
11
12
SAU67130
Apoyo de la motocicletaEste modelo no dispone de caballete cen-
tral; por lo tanto, debe utilizar un soporte
para motocicletas (o colocar un gato a cada
lado debajo del basculante) para reparar la
cadena o la rueda trasera. También es ne-
cesario un soporte para motocicletas para
reparar la rueda delantera. Compruebe que
la motocicleta se encuentre en una posición
estable y horizontal antes de iniciar cual-
quier operación de mantenimiento.
SAU25872
Identificación de averíasAunque las motocicletas Yamaha son obje-
to de una minuciosa revisión antes de salir
de fábrica, pueden surgir problemas duran-
te su utilización. Cualquier problema en los
sistemas de combustible, compresión o en-
cendido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
Los siguientes cuadros de identificación de
averías constituyen un procedimiento rápi-
do y fácil para que usted mismo compruebe
esos sistemas vitales. No obstante, si es
necesario realizar cu alquier reparación de
la motocicleta, llévela a un concesionario
Yamaha cuyos técnicos cualificados dispo-
nen de las herramientas, experiencia y co-
nocimientos necesarios para reparar
correctamente la motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
ADVERTENCIA
SWA15142
Cuando revise el sistema de combusti-
ble no fume y verifique que no haya lla-
mas vivas ni chispas en el lugar, incluidos pilotos luminosos de calenta-
dores de agua u hornos. La gasolina o
los vapores de gasolina pueden infla-
marse o explotar y provocar graves da-
ños personales o materiales.
2CR-9-S1.book 37 ページ ２０１５年８月３１日　月曜日　午前９時２４分

Mantenimiento y ajustes periódicos7-38
1
2
3
4
5
678
9
10
11
12
SAU42505

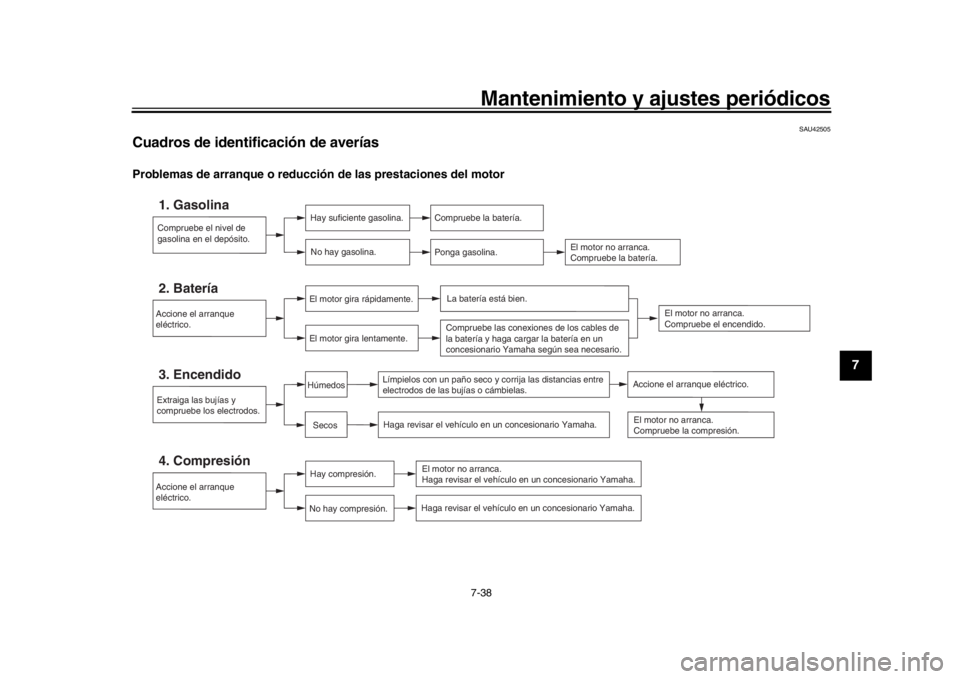

Cuadros de identificación de averíasProblemas de arranque o reducció n de las prestaciones del motor
Compruebe el nivel de
gasolina en el depósito.1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la batería.
Ponga gasolina.
El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.4. Compresión
Hay compresión.
No hay compresión.
Extraiga las bujías y
compruebe los electrodos.3. Encendido
Límpielos con un paño seco y corrija las distancias entre
electrodos de las bujías o cámbielas. Haga revisar el vehículo en un concesionario Yamaha.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca.
Compruebe la compresión.
El motor no arranca.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca.
Compruebe el encendido.
Accione el arranque
eléctrico.2. Batería
El motor gira rápidamente.
El motor gira lentamente.
La batería está bien.Compruebe las conexiones de los cables de
la batería y haga cargar la batería en un
concesionario Yamaha según sea necesario.
SecosHúmedos
Accione el arranque eléctrico.
2CR-9-S1.book 38 ページ ２０１５年８月３１日　月曜日　午前９時２４分

Mantenimiento y ajustes periódicos
7-39
1
2
3
4
5
67
8
9
10
11
12
Sobrecalentamiento del motor
ADVERTENCIA
SWAT1041

No quite el tapón del radiador cuando el motor y el radiador estén calientes. Puede salir un chorro a presión de líquido y
vapor calientes y provocar graves lesiones. Espere hasta que se haya enfriado el motor.

Coloque un trapo grueso, como una toalla, sobre el tapón del radiador; luego gire lentamente el tapón en el sentido contra-
rio al de las agujas del reloj hasta el tope para que se libere toda la presión residual. Cuando deje de oírse el silbido, pre-sione el tapón hacia abajo mientras lo gira en el sentido contrario al de l as agujas del reloj y luego extráigalo.
NOTASi no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de form a provisional, siempre que la cambie por el líquidorefrigerante recomendado lo antes posible.Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.El nivel de líquido refrigerante
está bajo. Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración por un
concesionario Yamaha.
Añada líquido refrigerante.
(Ver NOTA).
Arranque el motor. Si el motor se sobrecalienta de nuevo
haga revisar y reparar el sistema de refrigeración por un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
2CR-9-S1.book 39 ページ ２０１５年８月３１日　月曜日　午前９時２４分

8-1
1
2
3
4
5
6
789
10
11
12
Cuidados y almacenamiento de la motocicleta
SAU37834
Precaución relativa al color mateATENCIÓN
SCA15193
Algunos modelos están provistos de
piezas acabadas en colores mate. Antes
de limpiar el vehículo, pregunte en un
concesionario Yamaha qué productos
se pueden utilizar. Si utiliza un cepillo,
productos químicos o detergentes fuer-
tes para limpiar estas piezas rayará o da-
ñará la superficie. Asimismo, evite
aplicar cera a las piezas con acabado encolor mate.
SAU67140
CuidadosSi bien el diseño abierto de una motocicleta
revela el atractivo de la tecnología, también
la hace más vulnerable. El óxido y la corro-
sión pueden desarrollarse incluso cuando
se utilizan componentes de alta tecnología.
Un tubo de escape oxidado puede pasar
desapercibido en un coche, pero afea el as-
pecto general de una motocicleta. El cuida-
do frecuente y adecuado no sólo se ajusta
a los términos de la garantía, sino que ade-
más mantiene la buena imagen de la moto-
cicleta, prolonga su vida útil y optimiza sus
prestaciones.
Antes de limpiarlo 1. Cubra la salida del silenciador con una bolsa de plástico cuando el motor se
haya enfriado.
2. Verifique que todas las tapas y cubier- tas, así como todos los acopladores y
conectores eléctricos, incluidas las ta-
pas de bujía, estén bien apretados.
3. Elimine la suciedad incrustada, como
pueden ser los restos de aceite que-
mado sobre el cárter, con un desen-
grasador y un cepillo, pero no aplique
nunca tales productos sobre los obtu-
radores, las juntas, los piñones, la ca-
dena de transmisión y los ejes de las ruedas. Enjuague siempre la suciedad
y el desengrasador con agua.
Limpieza
ATENCIÓN
SCA22530

No utilice limpiadores de ruedas
con alto contenido de ácido, espe-
cialmente en llantas de radios o de
magnesio. Si utiliza tales productos
para la suciedad difícil de eliminar,
no deje el limpiador sobre la zona
afectada durante más tiempo del
que figure en las instrucciones. Asi-
mismo, enjuague completamente la
zona con agua, sé quela inmediata-
mente y a continuación aplique un
protector en aerosol contra la co-
rrosión.

Una limpieza inadecuada puede da-
ñar los carenados y los paneles, el
parabrisas, el cuadro de instrumen-
tos y la pantalla, las ruedas, la ópti-
ca de los faros, las piezas de
plástico o de fibra de carbono, etc.,
y los silenciadores. Utilice única-
mente un trapo suave y limpio o
una esponja para limpiar dichas
piezas. No obstante, si dichas pie-
zas no quedan bien limpias, se pue-
de utilizar agua y un detergente
2CR-9-S1.book 1 ページ ２０１５年８月３１日　月曜日　午前９時２４分

Cuidados y almacenamiento de la motocicleta
8-2
1
2
3
4
5
6
78
9
10
11
12
suave diluido. Se debe eliminar con
agua abundante todo residuo de
detergente, pues este resulta perju-
dicial para las piezas de plástico.

No utilice productos químicos fuer-
tes para las piezas de plástico o el
silenciador. Evite utilizar trapos o
esponjas que hayan estado en con-
tacto con productos de limpieza
fuertes o abrasivos, disolventes o
diluyentes, combustible (gasolina),
desoxidantes o antioxidantes, líqui-
do de frenos, anticongelante o elec-
trólito.

No utilice aparatos de lavado a pre-
sión o limpiadores al vapor, ya que
puede penetrar agua y deteriorar
los elementos siguientes: juntas
(de cojinetes de ruedas y basculan-
te, horquilla y frenos), comparti-
mentos portaobjetos, componentes
eléctricos (acopladores, conecto-
res, instrumentos, interruptores y
luces), tubos respiraderos y de ven-tilación.
Después de una utilización normal
Elimine la suciedad con agua tibia, un de-
tergente suave y una esponja blanda y lim-
pia, aclarando luego completamente con
agua limpia. Utilice un cepillo de dientes o de botellas para limpiar los lugares de difícil
acceso. La suciedad incrustada y los insec-
tos se eliminarán más fácilmente si se cu-
bre la zona con un trapo húmedo durante
unos minutos antes de limpiarla.
Después de conducir con lluvia, junto al mar
o en calles donde se haya esparcido salLa sal marina o la sal que se esparce en las
calles durante el invierno resultan suma-
mente corrosivas en combinación con el
agua; observe el procedimiento siguiente
cada vez que conduzca con lluvia, junto al
mar o en calles donde se haya esparcido
sal.NOTALa sal esparcida en las calles durante el in-
vierno puede permanecer hasta bien entra-da la primavera.
1. Lave la motocicleta con agua fría y un detergente suave cuando el motor se
haya enfriado. ATENCIÓN: No utilice
agua caliente, ya que incrementa la
acción corrosiva de la sal.
[SCA10792]
2. Después de secar la motocicleta, apli- que un protector contra la corrosión en
aerosol sobre todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, (salvo el
silenciador de titanio) para prevenir la corrosión.
Limpieza del parabrisas
No utilice limpiadores alcalinos o muy áci-
dos, gasolina, líquido de frenos ni cualquier
otro disolvente. Limpie el parabrisas con un
paño o esponja humedecidos con un deter-
gente neutro y seguidamente enjuáguelo
con agua abundante. Como limpieza adi-
cional utilice Yamaha Windshield Cleaner u
otro limpiador de calidad. Algunos produc-
tos de limpieza para plásticos pueden dejar
rayas sobre el parabrisas. Antes de utilizar-
los haga una prueba en una zona que no
afecte a la visibilidad.
Limpieza del silenciador de titanioEste modelo está equipado con un silencia-
dor de titanio que requiere los cuidados es-
peciales siguientes.
Para limpiar el silenciador de titanio
utilice únicamente un trapo suave y
limpio o una esponja con un detergen-
te suave y agua. No obstante, si no
consigue limpiar completamente el si-
lenciador con un detergente suave,
puede utilizar productos alcalinos y un
cepillo blando.

No utilice nunca compuestos u otros
tratamientos especia les para limpiar el
silenciador de titanio, ya que pueden
2CR-9-S1.book 2 ページ ２０１５年８月３１日　月曜日　午前９時２４分

Cuidados y almacenamiento de la motocicleta
8-3
1
2
3
4
5
6
789
10
11
12
eliminar el acabado de la superficie
exterior del silenciador.

Incluso una cantidad mínima de grasa,
por ejemplo de toallas grasas o mar-
cas de los dedos, dejará manchas so-
bre el silenciador de titanio que
pueden eliminarse con un detergente
suave.

La decoloración térmica de la parte del
tubo de escape que lleva al silenciador
de titanio es normal y no puede elimi-
narse.
Después de la limpieza 1. Seque la motocicleta con una gamuza
o un trapo absorbente.
2. Seque inmediatamente la cadena de transmisión para evitar que se oxide.
3. Utilice un abrillantador de cromo para dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable.
4. Se recomienda aplicar un aerosol anti- corrosión a todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
5. Utilice aceite en aerosol como limpia- dor universal para eliminar todo resto
de suciedad.
6. Retoque los pequeños daños en la pintura provocados por piedras, etc. 7. Aplique cera a todas las superficies
pintadas.
8. Deje que la motocicleta se seque por completo antes de guardarla o cubrir-
la.
ADVERTENCIA
SWA11132
La presencia de contaminantes en los
frenos o en los neumáticos puede pro-
vocar la pérdida de control.
Verifique que no haya aceite o cera
en los frenos o en los neumáticos.

Si es preciso, limpie los discos y los
forros de freno con un limpiador
normal de discos de freno o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave. Antes
de conducir a velocidades altas,
pruebe la capacidad de frenado y el
comportamiento en curvas de lamotocicleta.
ATENCIÓN
SCA10801

Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.

No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.

Evite el uso de compuestos abri-
llantadores abrasivos que puedendesgastar la pintura.
NOTA
Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.

Con el lavado, la lluvia o los climas hú-
medos la óptica del faro se puede em-
pañar. Encender el faro durante un
breve periodo ayudará a eliminar lahumedad de la óptica.
2CR-9-S1.book 3 ページ ２０１５年８月３１日　月曜日　午前９時２４分

Cuidados y almacenamiento de la motocicleta
8-4
1
2
3
4
5
6
78
9
10
11
12
SAU26183
AlmacenamientoPeriodo corto
Guarde siempre la motocicleta en un lugar
fresco y seco y, si es preciso, protéjala con-
tra el polvo con una funda porosa. Verifique
que el motor y el sistema de escape estén
fríos antes de cubrir la motocicleta.ATENCIÓN
SCA10811

Si guarda la motocicleta en un lugar
mal ventilado o la cubre con una
lona cuando todavía esté mojada, el
agua y la humedad penetrarán en
su interior y se oxidará.

Para prevenir la corrosión, evite só-
tanos húmedos, es tablos (por la
presencia de amoníaco) y lugares
en los que se almacenen productosquímicos fuertes.
Periodo largo
Antes de guardar la motocicleta durante va-
rios meses: 1. Observe todas las instrucciones que se facilitan en el apartado “Cuidados”
de este capítulo.
2. Llene el depósito de gasolina y añada estabilizador de gasolina (si dispone
de él) para evitar que el depósito se oxide y la gasolina se deteriore.
3. Observe los pasos siguientes para
proteger los cilindros, los aros del pis-
tón, etc. contra la corrosión.
a. Desmonte las tapas de las bujías y las bujías.
b. Vierta una cucharada de las de té de aceite de motor por cada uno
de los orificios de las bujías.
c. Monte las tapas de las bujías en las bujías y seguidamente coloque
estas sobre la culata para que los
electrodos queden en contacto
con masa. (Ello limitará las chispas
durante el paso siguiente).
d. Haga girar varias veces el motor con el arranque eléctrico. (Así se
cubrirán las paredes del cilindro
con aceite). ADVERTENCIA!
Para evitar daños o lesiones por
chispas, conecte a masa los
electrodos de la bujía cuando
haga girar el motor.
[SWA10952]
e. Desmonte las tapas de bujía de las bujías y monte estas y sus tapas.
4. Engrase todos los cables de control y los puntos de pivote de las palancas y
pedales, así como el caballete central/
lateral.
5. Compruebe y, si es preciso, corrija la presión de aire de los neumáticos y luego suspenda la motocicleta en el
aire de manera que las llantas no to-
quen el suelo. Alternativamente, gire
un poco las ruedas cada mes para evi-
tar que los neumáticos se degraden
en un punto.
6. Cubra la salida del silenciador con una bolsa de plástico para evitar que pene-
tre humedad.
7. Desmonte la batería y cárguela com- pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de 0
C (30 F) o más de 30 C (90 F)].
Para más información relativa al alma-
cenamiento de la bate ría, consulte la
página 7-33.
NOTAEfectúe todas las repa raciones necesariasantes de guardar la motocicleta.
2CR-9-S1.book 4 ページ ２０１５年８月３１日　月曜日　午前９時２４分
